MANUAL DE USUARIO COLORado 1 Quad Chauvet

La Guía de Referencia Rápida (GRR) del Colorado 1 Quad contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- NO mire a la fuente de luz cuando el producto esté encendido.
- CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:

• Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).
• Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
• Lugares proclives a inundaciones o a ser sepultados por la nieve.
• Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO sumerja este producto (IP65). La operación normal en exteriores es correcta.

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• Colorado 1 Quad

• Seetronic Powerkon IP65 cable de alimentación

• Marco de gel (Accesorios de 191 mm/7,5 in)

• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 15 productos Colorado 1 Quad a 120 V, 25 productos a 208 V, o 27 a 230 V. Nunca sobrepase este número. Los cables de alimentación en cadena se pueden adquirir por separado

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro	Marrón Amarillo/Latón
CA Neutro Blanco Azul	Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuando utilice este producto en exteriores, use cables de datos y alimentación con protección IP65 (o superior). Asegúrese de proteger los puertos de datos y alimentación que no se usen colocando tapas IP65.

Enlace DMX

El Colorado 1 Quad funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Colorado 1 Quad usa una conexión de datos DMX normal para sus personalidades. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Cuando utilice este producto en exteriores con ambiente tipo IP65, asegúrese de usar cables de datos con protección IP65 (o superior) y de proteger los puertos que no se usen colocando tapas IP65.

Conexión Maestro/Esclavo

El Colorado 1 Quad usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Colorado 1 Quad admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/

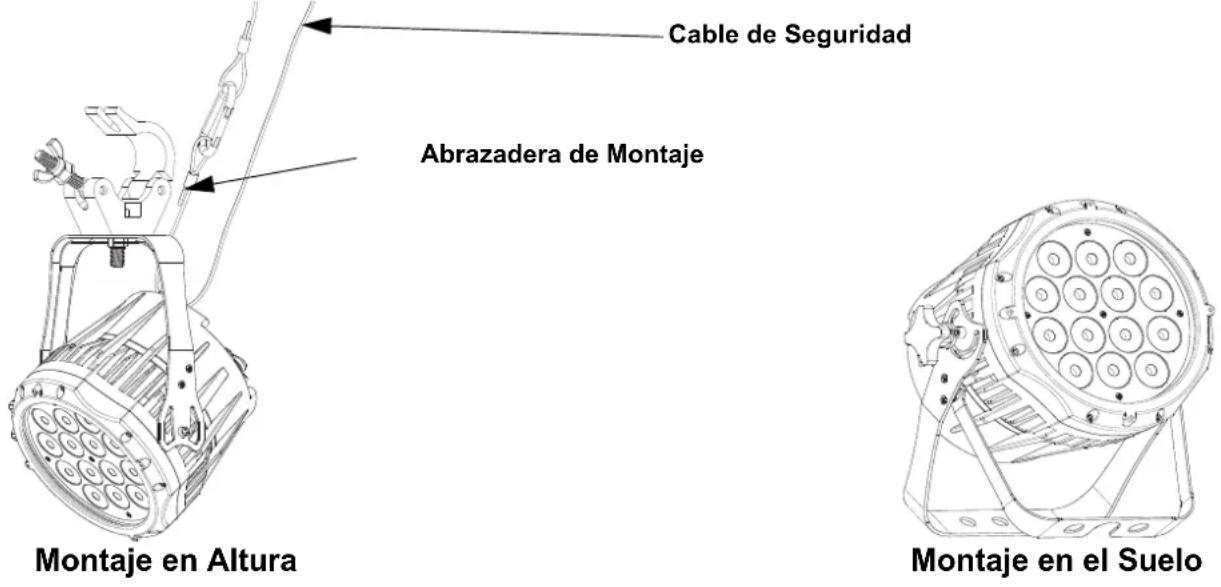

Diagrama de Montaje del Producto

Descripción del Panel de Control

Botón Función
	del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando:

, , , ,

Este código no se puede cambiar y se debe usar cuando se le solicite.

Menu Map

Nivel Principal	Niveles de Programación Descripción
STAT	R.	000-255	Combina rojo, verde, azul y blanco para formar un color personalizado (0–100%)
	G.
	B.
	W.
	ST. 00-20		Selecciona la frecuencia de estroboscopio (0–20 Hz)
AUTO	AT.01-10 10 programas automáticos
	PR.01-10 10 programas personalizables
RUN	DMX Modo DMX
	SLAV Modo Maestro/Esclavo
DMX D.001-512 Seleccione la dirección DMX de inicio
PERS	RGB	TOUR	9- canales: RVA, atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática
		TR16	13- canales: 16-bit RVAB y atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática
		AR1.D	4- canales: RVA, atenuador
	RGBW	8BIT	10- canales: RVAB, atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática
		16BI	15- canales: 16-bit RVAB y atenuador, estroboscopio, macro de color, auto/personalizado, velocidad atenuador, velocidad automática
		SSP	7- canales: RVAB, atenuador, estroboscopio, velocidad atenuador
		ARC.2	4- canales: RVAB
		AR2.D	5- canales: RVAB, atenuador
		AR2.S	6- canales: RVAB, atenuador, estroboscopio

Nivel Principal	Niveles de Programación Descripción
EDIT PR.01-10 SC.01-30			R.	000-255		Combina rojo, verde, azul y blanco para generar un color personalizado (0–100%)
			G.
			B.
			W.
			SB. 00-20			Selecciona la frecuencia de estroboscopio (0–20 Hz)
			T.	000-255		Define la duración del paso (lento a rápido)
			F.			Define la duración del fado (lento a rápido)
SET	UPLD	****(Introducir código de acceso)		OK		Carga programas personalizados a otros productos Colorado 1 Quads
	REST WAIT OK					Restablece en el producto los valores de fábrica
	COLO		OFF			RVA establecido en 255 = máx. potencia
			RGBW			RVA establecido en 255 = equilibrio de blancos
			UC Equilibrio de color			universal
	DIM		OFF Sin atenuador (Off)
			DIM1			Curvas de atenuador rápido (Dim1) a lento (Dim3)
			DIM2
			DIM3
			DIM4
	CURV		OFF Sin atenuador (Off)
			CV1			Curvas de atenuador rápido (CV1) a lento (CV3)
			CV2
			CV3
	DERR		SAVE			Continúa con el último comando tras la pérdida de control DMX
			BLAK			Apaga (blackout) el dispositivo tras la pérdida de señal DMX
	SLCK		OFF			Bloquea el acceso al nivel principal de SET
			ON
	STRB		CLAS			Selecciona la personalidad
			SPRC
	PWM		600			Selecciona la frecuencia de emisión PWM
			1200
			2000
			2400
			4000
			6000
			25K
CAL	****(Introducir código de acceso)	CAL1 WH.01-11		R.	000-255	Modifica los macros de color usados en la personalidad TOUR, 8BIT, 16BI, y TR16
				G.
				B.
				W.
Nivel Principal	Niveles de Programación					Descripción
CAL	****(Introducir código de acceso)	CAL2 RGBW		R.	000-255	Define la temperatura de color usada cuando COLO se configura como RGBW
				G.
				B.
		CALR	****(Introducir código de acceso)	CALR OK		Restablece en CAL los valores de fábrica
KEY	ON					Activa o desactiva la contraseña
	OFF
INO VERS V__						Muestra la versión de software instalada

DMX Value RGBW Mode

16BI

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000		⇔ 255 0-100%
2 Atenuador fino 000		⇔ 255 0-100%
3	R o j	o ⇔ 255 0-100% (Duración del Paso si Personalizado 1-10 está activo)
4 Rojo nítido	000	⇔ 255 0-100% (Duración del Fade si Personalizado 1-10 está activo)
5	Ve r d	e ⇔ 255 0-100% 000
6 Verde nítido	000	⇔ 255 0-100%
7 Azul	000	⇔ 255 0-100%
8 Azul nítido	000	⇔ 255 0-100%
9 Blanco	000	⇔ 255 0-100%
10	Blanco nítido	000 ⇔ 255 0-100%
11	Macro de Color + Equilibrio de Blancos	000 ⇔ 010 Sin función
		011 ⇔ 030	R: 100%	V: 0-100%	A: 0%
		031 ⇔ 050	R: 100-0%	V: 100%	A: 0%
		051 ⇔ 070	R: 0%	V: 100%	A: 0-100%
		071 ⇔ 090	R: 0%	V: 100-0%	A: 100%
		091 ⇔ 110	R: 0-100%	V: 0%	A: 100%
		111 ⇔ 130	R: 100%	V: 0%	A: 100-0%
		131 ⇔ 150	R: 100%	V: 0-100%	A: 0-100%
		151 ⇔ 170	R: 100-0%	V: 100-0%	A: 100%
		171 ⇔ 200 RVAB: 100%
		201 ⇔ 205 Blanco 1
		206 ⇔ 210 Blanco 2
		211 ⇔ 215	Blanco 3
		216 ⇔ 220 Blanco 4
		221 ⇔ 225 Blanco 5
		226 ⇔ 230 Blanco 6
		231 ⇔ 235 Blanco 7
		236 ⇔ 240 Blanco 8
		241 ⇔ 245 Blanco 9
		246 ⇔ 250 Blanco 10
		251 ⇔ 255 Blanco 11
Canal	Función	Valor	Porcentaje/Configuración
12	Estroboscopio Especial	000 ⇔ 009 Sin función010 ⇔ 099 Lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto de iluminación, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Aleatorio	*Seleccione la funciónestrobosco-pio en el menú principal bajo SET >STRB>CLAS o SPRC
	Estroboscopio Clásico	000 ⇔ 009 Sin función010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
13 Programas		000 ⇔ 020 Sin función021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Personalizado 1131 ⇔ 140 Personalizado 2141 ⇔ 150 Personalizado 3151 ⇔ 160 Personalizado 4161 ⇔ 170 Personalizado 5171 ⇔ 180 Personalizado 6181 ⇔ 190 Personalizado 7
13 Programas		191 ⇔ 200 Personalizado 8201 ⇔ 210 Personalizado 9211 ⇔ 220 Personalizado 10221 ⇔ 255 Sin función
14	Velocidad Automática	000 ⇔ 255 0–100%
15	Velocidad Atenuador	000 ⇔ 009010 ⇔ 029 Atenuador lineal030 ⇔ 069 Curva de atenuación no-lineal 1 (la más rápida)070 ⇔ 129 Curva de atenuación no-lineal 2130 ⇔ 189 Curva de atenuación no-lineal 3190 ⇔ 255 Curva de atenuación no-lineal 4 (la más lenta)	Preconfigura la velocidad del atenuador desde la pantalla de menú

8BIT

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000		⇔ 255 0–100%
2	R o j	o 000 ⇔ 255 0–100% (Duración del Paso si Personalizado 1–10 está activo)
3	V e r	d 000 ⇔ 255 0–100% (Duración del Fade si Personalizado 1–10 está activo)
4 Azul 000		⇔ 255 0–100%
5 Blanco 000		⇔ 255 0–100%
6	Macro de Color + Equilibrio de Blancos	000 ⇔ 010 Sin función011 ⇔ 030 R: 100% V: 0–100% A: 0%031 ⇔ 050 R: 100–0% V: 100% A: 0%051 ⇔ 070 R: 0% V: 100% A: 0–100%071 ⇔ 090 R: 0% V: 100–0% A: 100%091 ⇔ 110 R: 0–100% V: 0% A: 100%111 ⇔ 130 R: 100% V: 0% A: 100–0%131 ⇔ 150 R: 100% V: 0–100% A: 0–100%151 ⇔ 170 R: 100–0% V: 100–0% A: 100%171 ⇔ 200 RVAB: 100%201 ⇔ 205 Blanco 1206 ⇔ 210 Blanco 2211 ⇔ 215 Blanco 3216 ⇔ 220 Blanco 4221 ⇔ 225 Blanco 5226 ⇔ 230 Blanco 6231 ⇔ 235 Blanco 7236 ⇔ 240 Blanco 8241 ⇔ 245 Blanco 9246 ⇔ 250 Blanco 10251 ⇔ 255 Blanco 11
7	Estroboscopio Especial	000 ⇔ 009 Sin función010 ⇔ 099 Lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto de iluminación, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Aleatorio	*Seleccione la función estrobosco-pio en el menú principal bajo SET>STRB>CLAS o SPRC
	Estroboscopio Clásico	000 ⇔ 009 Sin función010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
8	P r o	000 ⇔ 020 Sin función021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8g101 ⇔ r110 Auto 9 m a s111 ⇔ 120 Auto 10121 ⇔ 130 Personalizado 1131 ⇔ 140 Personalizado 2141 ⇔ 150 Personalizado 3151 ⇔ 160 Personalizado 4161 ⇔ 170 Personalizado 5171 ⇔ 180 Personalizado 6181 ⇔ 190 Personalizado 7191 ⇔ 200 Personalizado 8

Canal	Función	Valor	Porcentaje/Configuración
8 Programas		201 ⇔ 210 Personalizado 9211 ⇔ 220 Personalizado 10221 ⇔ 255 Sin función
9	Velocidad Automática	000 ⇔ 255 0–100%
10	Velocidad Atenuador	000 ⇔ 009010 ⇔ 029 Atenuador lineal030 ⇔ 069 Curva de atenuación no-lineal 1 (la más rápida)070 ⇔ 129 Curva de atenuación no-lineal 2130 ⇔ 189 Curva de atenuación no-lineal 3190 ⇔ 255 Curva de atenuación no-lineal 4 (la más lenta)	Preconfigura la velocidad del atenuador desde la pantalla de menú

SSP

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000		⇔ 255 0-100%
2	R o j	o 000 ⇔ 255 0-100% (Duración del Paso si Personalizado 1-10 está activo)
3	V e r	d 000 ⇔ 255 0-100% (Duración del Fade si Personalizado 1-10 está activo)
4 Azul 000		⇔ 255 0-100%
5 Blanco 000		⇔ 255 0-100%
6	Estroboscopio Especial	000 ⇔ 009 Sin función010 ⇔ 099 Lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto de iluminación, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Aleatorio	*Seleccione la función estroboscopio en el menú principal bajo SET>STRB>CLAS o SPRC
	Estroboscopio Clásico	000 ⇔ 009 Sin función010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz

Canal	Función	Valor	Porcentaje/Configuración
7	Velocidad Atenuador	000 ⇔ 009	Preconfigura la velocidad del atenuador desde la pantalla de menú
		010 ⇔ 029 Atenuador lineal
		030 ⇔ 069 Curva de atenuación no-lineal 1 (la más rápida)
		070 ⇔ 129 Curva de atenuación no-lineal 2
		130 ⇔ 189 Curva de atenuación no-lineal 3
		190 ⇔ 255 Curva de atenuación no-lineal 4 (la más lenta)

AR2.S

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000		255 0–100%
2	R o j	o 255 0–000%
3	V e r	d e255 0–100% 000
4 Azul 000		255 0–100%
5 Blanco 000		255 0–100%
6 Estroboscopio 000		255 0–20 Hz

AR2.D

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000		255 0–100%
2	R o j	o 255 0–100%
3	V e r	d e255 0–100%	000
4 Azul 000		255 0–100%
5 Blanco 000		255 0–100%

ARC.2

Canal	Función			Valor		Porcentaje/Configuración
1	R	o	j	o	255 0–000%
2	V	e	r	d	e255 0–100%	000
3 Azul	000				255 0–100%
4 Blanco	000				255 0–100%

DMX Value RGB Mode

TR16

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000		255 0–100%
2 Atenuador fino 000		255 0–100%
3	R o j	o 255 0–100% (Duración del Paso si Personalizado 1–10 está activo)
4 Rojo nítido	000	255 0–100% (Duración del Fade si Personalizado 1–10 está activo)
5	V e r	d e255 0–100% 000
6 Verde nítido	000	255 0–100%
7 Azul 000		255 0–100%
8 Azul nítido	000	255 0–100%
9	Macro de Color + Equilibrio de Blancos	000 010 Sin función
		011 030	R: 100%	V: 0–100%	A: 0%
		031 050	R: 100–0%	V: 100%	A: 0%
		051 070	R: 0%	V: 100%	A: 0–100%
		071 090	R: 0%	V: 100–0%	A: 100%
		091 110	R: 0–100%	V: 0%	A: 100%
Canal	Función	Valor	Porcentaje/Configuración
9	Macro de Color + Equilibrio de Blancos	111 ⇔ 130 R: 100% V: 0% A: 100–0%131 ⇔ 150 R: 100% V: 0–100% A: 0–100%151 ⇔ 170 R: 100–0% V: 100–0% A: 100%171 ⇔ 200 RVAB: 100%201 ⇔ 205 Blanco 1206 ⇔ 210 Blanco 2211 ⇔ 215 Blanco 3216 ⇔ 220 Blanco 4221 ⇔ 225 Blanco 5226 ⇔ 230 Blanco 6231 ⇔ 235 Blanco 7236 ⇔ 240 Blanco 8241 ⇔ 245 Blanco 9246 ⇔ 250 Blanco 10251 ⇔ 255 Blanco 11
10	Estroboscopio Especial	000 ⇔ 009 Sin función010 ⇔ 099 Lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto de iluminación, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Aleatorio	*Seleccione la funciónestrobosco-pio en el menú principal bajo SET >STRB> CLAS o SPRC
	Estroboscopio Clásico	000 ⇔ 009 Sin función010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
11 Programas		000 ⇔ 020 Sin función021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4

Canal	Función	Valor	Porcentaje/Configuración
11 Programas		061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10121 ⇔ 130 Personalizado 1131 ⇔ 140 Personalizado 2141 ⇔ 150 Personalizado 3151 ⇔ 160 Personalizado 4161 ⇔ 170 Personalizado 5171 ⇔ 180 Personalizado 6181 ⇔ 190 Personalizado 7191 ⇔ 200 Personalizado 8201 ⇔ 210 Personalizado 9211 ⇔ 220 Personalizado 10221 ⇔ 255 Sin función
14	Velocidad Automática	000 ⇔ 255 0–100%
15	Velocidad Atenuador	000 ⇔ 009010 ⇔ 029 Atenuador lineal030 ⇔ 069 Curva de atenuación no-lineal 1 (la más rápida)070 ⇔ 129 Curva de atenuación no-lineal 2130 ⇔ 189 Curva de atenuación no-lineal 3190 ⇔ 255 Curva de atenuación no-lineal 4 (la más lenta)	Preconfigura la velocidad del atenuador desde la pantalla de menú

TOUR

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000		⇔ 255 0–100%
2	R o j	o ⇔ 255 0–100% (Duración del Paso si Personalizado 1–10 está activo)
3	V e r	d ⇔ e255 0–100% (Duración del Rode si Personalizado 1–10 está activo)
4 Azul	000	⇔ 255 0–100%
5	Macro de Color + Equilibrio de Blancos	000 ⇔ 010 Sin función
		011 ⇔ 030 R: 100%		V: 0–100%	A: 0%
		031 ⇔ 050	R: 100–0%	V: 100%	A: 0%
		051 ⇔ 070	R: 0%	V: 100%	A: 0–100%
		071 ⇔ 090 R: 0%		V: 100–0%	A: 100%
		091 ⇔ 110	R: 0–100%	V: 0%	A: 100%
		111 ⇔ 130	R: 100%	V: 0%	A: 100–0%
		131 ⇔ 150	R: 100%	V: 0–100%	A: 0–100%
		151 ⇔ 170	R: 100–0%	V: 100–0%	A: 100%
		171 ⇔ 200 RVAB: 100%
		201 ⇔ 205 Blanco 1
		206 ⇔ 210 Blanco 2
		211 ⇔ 215 Blanco 3
Canal	Función	Valor	Porcentaje/Configuración
5	Macro de Color + Equilibrio de Blancos	216 ⇔ 220 Blanco 4221 ⇔ 225 Blanco 5226 ⇔ 230 Blanco 6231 ⇔ 235 Blanco 7236 ⇔ 240 Blanco 8241 ⇔ 245 Blanco 9246 ⇔ 250 Blanco 10251 ⇔ 255 Blanco 11
6	Estroboscopio Especial	000 ⇔ 009 Sin función010 ⇔ 099 Lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto de iluminación, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Aleatorio	*Seleccione la funciónestrobosco-pio en el menú principal bajo SET > STRB> CLAS o SPRC
	Estroboscopio Clásico	000 ⇔ 009 Sin función010 ⇔ 019 1 Hz020 ⇔ 029 2 Hz030 ⇔ 039 3 Hz040 ⇔ 049 4 Hz050 ⇔ 059 5 Hz060 ⇔ 069 6 Hz070 ⇔ 079 7 Hz080 ⇔ 089 8 Hz090 ⇔ 099 9 Hz100 ⇔ 109 10 Hz110 ⇔ 119 11 Hz120 ⇔ 129 12 Hz130 ⇔ 139 13 Hz140 ⇔ 149 14 Hz150 ⇔ 159 15 Hz160 ⇔ 169 16 Hz170 ⇔ 179 17 Hz180 ⇔ 189 18 Hz190 ⇔ 199 19 Hz200 ⇔ 255 20 Hz
7 Programas		000 ⇔ 020 Sin función021 ⇔ 030 Auto 1031 ⇔ 040 Auto 2041 ⇔ 050 Auto 3051 ⇔ 060 Auto 4061 ⇔ 070 Auto 5071 ⇔ 080 Auto 6081 ⇔ 090 Auto 7091 ⇔ 100 Auto 8101 ⇔ 110 Auto 9111 ⇔ 120 Auto 10

Canal	Función	Valor	Porcentaje/Configuración
7	P r	121 ⇔ 130 Personalizado 1131 ⇔ 140 Personalizado 2141 ⇔ 150 Personalizado 3151 ⇔ 160 Personalizado 4161 ⇔ 170 Personalizado 5171 ⇔ o180 Personalizado 6181 ⇔ 190 Personalizado 7191 ⇔ 200 Personalizado 8201 ⇔ 210 Personalizado 9211 ⇔ 220 Personalizado 10221 ⇔ 255 Sin función	r a m a
8	Velocidad Automática	000 ⇔ 255 0–100%
9	Velocidad Atenuador	000 ⇔ 009010 ⇔ 029 Atenuador lineal030 ⇔ 069 Curva de atenuación no-lineal 1 (la más rápida)070 ⇔ 129 Curva de atenuación no-lineal 2130 ⇔ 189 Curva de atenuación no-lineal 3190 ⇔ 255 Curva de atenuación no-lineal 4 (la más lenta)	Preconfigura la velocidad del atenuador desde la pantalla de menú

AR1.D

Canal	Función			Valor	Porcentaje/Configuración
1 Atenuador 000				255 0–100%
2	R	o	j	o 255 0–100%
3	V	e	r	d e255 0–100%	000
4 Azul 000				255 0–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
