Caractéristiques techniques	Perceuse sans fil Flex DD 4G 18.0-EC, moteur puissant, batterie lithium-ion 18V, couple maximal de 60 Nm, vitesse variable jusqu'à 2000 tr/min.
Utilisation	Idéale pour le perçage dans le bois, le métal et le béton léger, adaptée aux travaux de bricolage et professionnels.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie et des forets, nettoyer le filtre à air, lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection, des gants et un masque anti-poussière lors de l'utilisation. Respecter les consignes de sécurité du fabricant.
Informations générales	Poids léger pour une manipulation aisée, garantie de 2 ans, accessoires inclus : chargeur rapide et forets variés.

FOIRE AUX QUESTIONS - DD 4G 18.0-EC Flex

Comment puis-je changer le foret de ma perceuse Flex DD 4G 18.0-EC ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et revissez le mandrin en tournant dans le sens des aiguilles d'une montre.

Que faire si ma perceuse ne démarre pas ?

Vérifiez que la batterie est chargée et correctement installée. Assurez-vous également que le verrou de sécurité n'est pas engagé.

Comment puis-je ajuster la vitesse de ma perceuse ?

Utilisez le sélecteur de vitesse sur le dessus de la perceuse pour choisir entre les différentes vitesses disponibles selon le matériau que vous travaillez.

Est-ce que la perceuse Flex DD 4G 18.0-EC est adaptée pour le perçage dans le béton ?

Oui, cette perceuse est conçue pour percer dans divers matériaux, y compris le béton, avec le bon foret.

Comment nettoyer ma perceuse après utilisation ?

Débranchez la perceuse et utilisez un chiffon sec pour essuyer la surface. Évitez d'utiliser de l'eau ou des produits chimiques agressifs.

Que faire si le mandrin de ma perceuse est bloqué ?

Essayez de desserrer le mandrin en le tournant dans le sens inverse des aiguilles d'une montre tout en appliquant une légère pression. Si cela ne fonctionne pas, contactez le service client pour obtenir de l'aide.

Où puis-je trouver des pièces de rechange pour ma perceuse Flex DD 4G 18.0-EC ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou sur le site web officiel de Flex.

Quelle est la capacité maximale de perçage de la Flex DD 4G 18.0-EC ?

La capacité de perçage maximale dépend du type de matériau, mais en général, la perceuse peut percer jusqu'à 13 mm dans l'acier et 20 mm dans le bois.

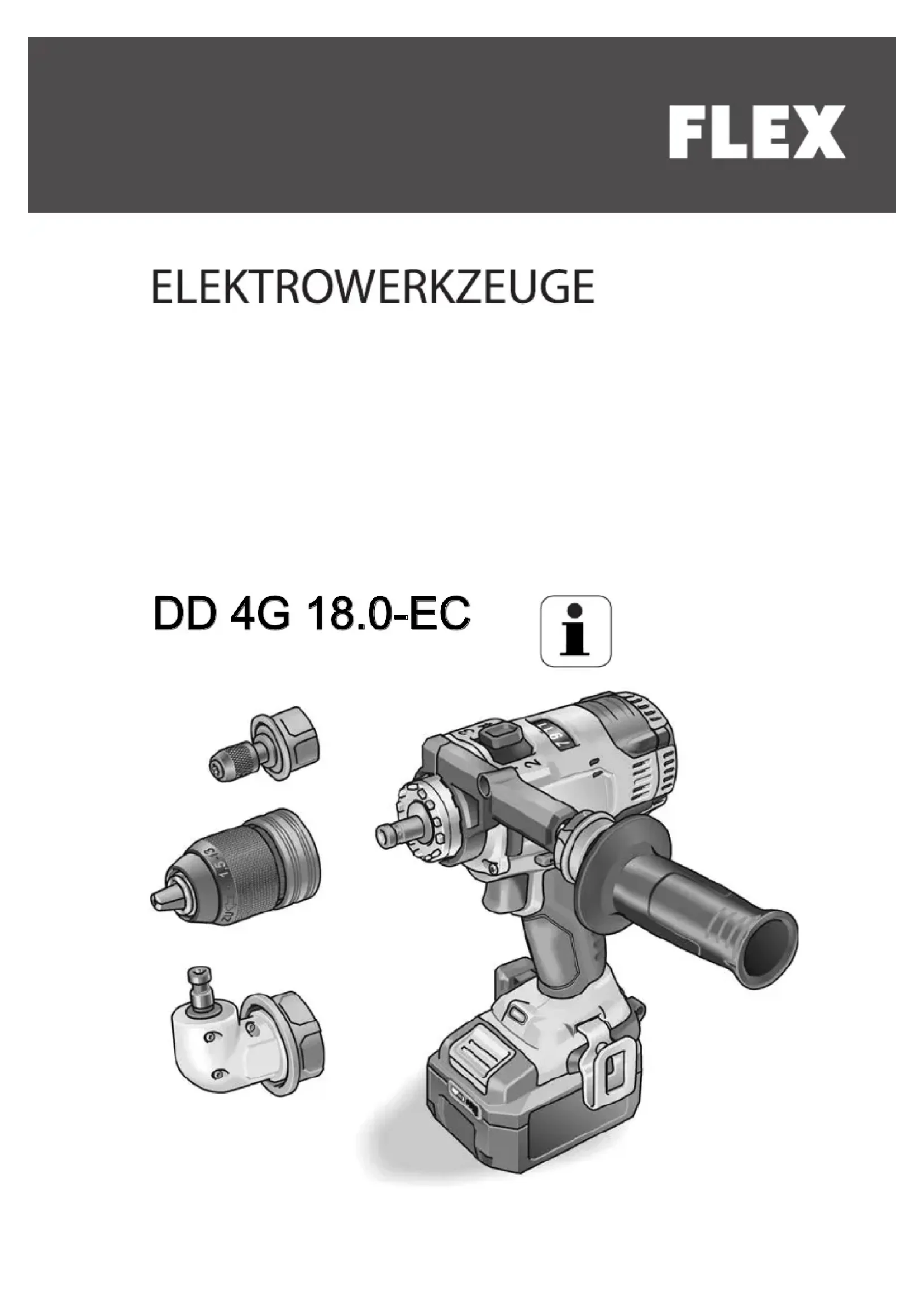

MODE D'EMPLOI DD 4G 18.0-EC Flex

• Table des matières Symboles utilisés p. 28
• Symboles apposés sur l’appareil p. 28
• Pour votre sécurité p. 28
• Bruit et vibrations p. 30
• Données techniques p. 31
• Vue d’ensemble p. 32
• Instructions d’utilisation p. 33
• Maintenance et nettoyage p. 39
• Transport p. 39
• Conformité p. 39
• Consignes pour la mise au rebut p. 39
• Exclusion de responsabilité Symboles utilisés AVERTISSEMENT ! Ce symbole prévient d’un danger imminent ; le non-respect des consignes qui le suivent s’accompagne d’un danger de mort ou de blessures très graves. p. 40

RUDENCE ! Ce symbole désigne une situation poten- tiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

EMARQUE Ce symbole vous donne des conseils d’utilisation et des informations importantes. Symboles apposés sur l’appareil Avant la mise en service, veuillez lire la notice d’instructions. Portez des lunettes de protection ! Transformateur de sécurité contre les courts-circuits Protégez l'accumulateur de la chaleur, par ex. les rayons directs et continus du soleil ou le feu. Il y a un risque d'explosion. Ne jetez pas l'accumulateur au feu. Il y a un risque d'explosion. L'appareil n'est pas conçu pour une utilisation en intérieur. N'exposez pas l'appareil à la pluie. Stockez l'outil électrique et les accus dans un endroit sec. Consignes pour la mise au rebut (voir page 39)! Pour votre sécurité AVERTISSEMENT ! Lire tous les avertissements de sécurité, les

nstructions, les illustrations et les spéci- fications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées

dessous peut provoquer un choc élec- trique, un incendie et/ou une blessure sérieuse. Conserver tous les avertisse- ments et toutes les instructions pour pouvoir

'y reporter ultérieurement. Avant d’utiliser cet appareil électrique, veuillez lire et respecter :

la présente notice d’utilisation,

les « Consignes générales de sécurité » régissant l’emploi des appareils électriques et réunies dans le fascicule ci joint (référence : 315.915),

les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre. Cet appareil électrique a été construit en l’état de la technique et des règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l’utilisateur ou les tiers, ou un risque d’endommager la machine elle- même ou d’autres objets de valeur. Il convient d'utiliser cet appareil électrique uniquement

à des fins conformes à l’usage prévu,

dans un état technique et de sécurité parfait. Supprimez immédiatement tout dysfonctionnement susceptible de compromettre la sécurité. 476.552_DD_4G 18.0-EC.book Seite 28 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Conformité d’utilisation La perceuse-visseuse sans fil DD 4G 18.0-EC est destinée – aux utilisations professionnelles dans l’industrie et l’artisanat, – au vissage et dévissage des vis, – au perçage du bois, du métal, de la céramique et du plastique. Consignes de sécurité pour perceuses et visseuses Ne tenez l’appareil que par ses poignées isolantes lors de travaux au cours desquels l’outil installé ou la vis risque de toucher des câbles électriques invisibles ou le cordon d’alimentation de l’appareil. Le contact de la vis avec une ligne élec- trique peut mettre les pièces métalliques sous tension et provoquer une électrocution. Utilisez les poignées d'appoint fournies avec l'outil électrique. Une perte de contrôle peut provoquer des blessures. Utilisez des détecteurs appropriés pour localiser les lignes / conduites d’alimen- tation occultées, ou faites appel aux compagnies distributrices compétentes dans votre localité. Une entrée en contact avec des câbles électriques peut provo- quer un incendie et une électrocution. L’endommagement d’une conduite de gaz peut provoquer une explosion. La péné- tration de l’outil dans une conduite d’eau engendre des dégâts matériels. Éteignez immédiatement l'outil électrique si l'outil installé est bloqué. Préparez- vous au fait que les couples de réaction élevés provoquent un recul. L'outil installé se bloque si : – l'outil électrique est surchargé

– il se coince dans la pièce à usiner. Tenez fermement l'outil électrique. Lors du serrage et desserrage de vis, des couples de réaction élevés peuvent survenir à court terme. Sécurisez la pièce. Une pièce retenue au moyen de dispositifs de serrage ou d’un étau l’est plus sûrement qu’avec la main. Veuillez attendre l'arrêt complet de l'outil électrique avant de le déposer. L'outil installé risque de se coincer et d'entraîner une perte de contrôle sur l'outil électrique. Utilisez uniquement des accumulateurs d'origine correspondant à la tension indiquée sur la plaque signalétique de votre outil électrique. En cas d'utilisation d'autres accumulateurs, par ex. contre- façons, accumulateurs recyclés ou d'autres marques, il y a un risque de blessures ou de dommages provoqués par explosion de l'accumulateur. Consignes de sécurité pour le maniement des accus N'ouvrez pas l'accu. Il y a un risque de court-circuit. Protégez l'accu de la chaleur (par ex. des rayonnements permanents du soleil), du feu, de l'eau et de l'humidité. Risque d'explosion. En cas de dommage et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Assurez un apport d'air frais et rendez-vous chez un médecin en cas de troubles. Les vapeurs peuvent irriter les voies respiratoires. En cas d’utilisation abusive, du liquide peut sortir de l’accumulateur. Évitez tout contact avec ce liquide. En cas de contact par mégarde, rincez soigneusement avec de l’eau. Au cas où le liquide rentrerait dans les yeux, consultez en plus un médecin. Le liquide qui sort de l’accumulateur peut entraîner des irritations de la peau ou causer des brûlures. Ne chargez les accumulateurs qu'avec des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d’accumulateur peut engendrer un risque d’incendie lorsqu’il est utilisé avec d’autres accumulateurs. L'accu risque d'être endommagé par des objets pointus comme par exemple les clous, tournevis ou par la pénétration d'une force externe. Un court-circuit interne risque de se produire et l'accu risque de brûler, fumer, exploser ou surchauffer. 476.552_DD_4G 18.0-EC.book Seite 29 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Chargeur Vérifiez toujours si la tension de réseau correspond à la tension indiquée sur la plaque signalétique du chargeur. La fiche de secteur du chargeur doit être appropriée à la prise de courant. Ne mo- difiez en aucun cas la fiche. N’utilisez pas de fiches d’adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique. Utilisez le chargeur uniquement dans des locaux secs et évitez tout contact avec l'humidité et la pluie. La pénétration d’eau dans le chargeur augmente le risque d’un choc électrique. N'utilisez jamais le chargeur si le câble, la prise ou l'appareil lui-même sont endommagés par des influences extérieures. Apportez le chargeur à l'atelier le plus proche. N'ouvrez jamais le chargeur. En cas de dysfonctionnement, apportez-le dans un atelier spécialisé. Ne posez aucun objet sur le chargeur et ne le placez pas sur une surface molle. Il y a un risque d'incendie. Consignes de sécurité particulières Avant tout travail sur l'outil électrique, placez le sélecteur du sens de rotation (4) en position centrale. Actionnez le sélecteur du sens de rotation (4) ou le réglage du couple (3) uniquement lorsque l'outil est à l'arrêt. Pour marquer l’outil électrique, n’utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l’appareil. Bruit et vibrations REMARQUE Les niveaux de bruits et vibrations ont été déterminés conformément à EN 62841. Vous trouverez les valeurs dans le tableau « Données techniques

AVERTISSEMENT ! Les valeurs de mesure indiquées s’appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient. REMARQUE Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 62841, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations. Le niveau de vibrations indiqué se réfère aux principales applications de l’outil électrique. Si toutefois ce dernier est utilisé à d’autres fins, avec des outils montés différents ou s’il ne subit qu’une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué. Cela peut accroître nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l’appareil est éteint ou bien de ceux au cours desquels il tourne sans que l'utilisateur ne s'en serve. Cela peut réduire nettement la contrainte en vibrations sur l’ensemble de la période de travail. Pour protéger l’utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple: maintenance de l’outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail. PRUDENCE ! Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit. 476.552_DD_4G 18.0-EC.book Seite 30 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

• perçage dans le métal Appareil DD 4G 18.0-EC Type Perceuse visseuse Accumulateur AP 18.0/2,5 AP 18.0/5,0 Temps de chargement (en fonction du niveau de charge) – AP 18.0/2,5 – AP 18.0/5,0 min min 0–40 0–45 Couple, maximal – Vissage dans un matériau tendre – Vissage dans un matériau dur

Positions de réglage de couple Vitesse de marche à vide – Position 1 – Position 2 – Position 3 – Position 4 min

Mandrin mm 1,5–13 Diamètre ma

– dans le bois – dans l'acier – dans la maçonnerie

Poids conforme à « l’EPTA Procedure 01/2003 » (sans accumulateur) kg 1,5 Poids accumulateur 2,5 Ah Poids accumulateur 5,0 Ah

0,4 0,7 Niveau de pression acoustique en décibels A Niveau de pression acoustique L

dB(A) 78* Niveau de puissance sonore L

dB(A) 89* Marge d’incertitude K db 3,0 Valeurs totales des vibrations (somme vecteurs trois directions) Valeur d'émission des vibrations a

avec .... – perçage dans le métal m/s

Vue d’ensemble 1 Logement d'outil 2 Sélecteur de vitesse 3 Bague pivotante pour le réglage du couple 4 Sélecteur du sens de rotation 5 Interrupteur Pour allumer et éteindre mais aussi pour accélérer jusqu’à la vitesse maximale 6 Poignée 7 Éclairage du poste de travail 8 Compartiment pour accumulateur 9 Poignée d'appoint La poignée peut se monter à gauche et à droite. 10 Adaptateur angulaire avec bague de déverrouillage 11 Mandrin de rechange avec bague de déverrouillage 12 Porte-embouts avec bague de déverrouillage 13 Accumulateur lithium-ion (2,5 Ah ou 5,0 Ah) 14 Touche de déverrouillage pour accumulateur 15 Affichage du niveau de charge de l'accumulateur 16 Pince de courroie 17 Vis de fixation 18 Porte-embout 476.552_DD_4G 18.0-EC.book Seite 32 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Instructions d’utilisation Avant la mise en service Déballez l’appareil électrique et les accessoires, vérifiez que la livraison est au complet et l’absence de dégâts survenus en cours de transport. Fixez la pince de courroie ou le porte-embout avec les vis incluses. REMARQUE Les accumulateurs ne sont pas chargés entièrement à la livraison. Avant la première utilisation, rechargez entièrement les accumulateurs. Voir pour cela « Chargeur/ Processus de chargement

Monter/démonter la poignée d'appoint PRUDENCE ! Utilisez les poignées d'appoint fournies avec l'outil électrique. Une perte de contrôle peut provoquer des blessures. Mandrin de perçage interchangeable BF 18.0-EC PRUDENCE ! Avant tout travail sur l'outil électrique, placez le sélecteur du sens de rotation (4) en position centrale. Montage Tirez la bague de déverrouillage vers l'avant (1.) et engagez le mandrin de perçage interchangeable jusqu'en butée sur le logement d'outil (2.). Relâchez la bague de déverrouillage. Vérifiez l'enclenchement du mandrin de perçage. Démontage

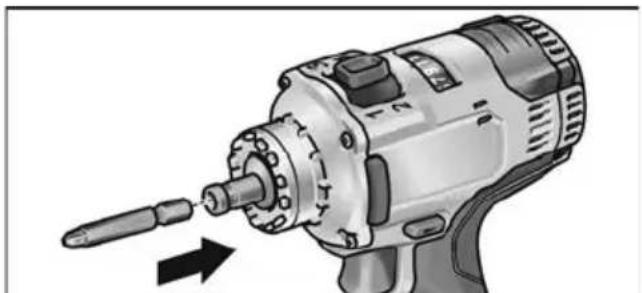

Tirez la bague de déverrouillage vers l'avant et retirez le mandrin de perçage. Installer les outils Dans le mandrin, les forets d'un diamètre de 1,5–13 mm, les embouts de visseuse ½" et les porte-embouts ½" sont maintenus fermement. Tenez l'outil électrique avec une main et tournez le mandrin avec l'autre main.– Tournez dans le sens antihoraire pour ouvrir davantage le mandrin. 476.552_DD_4G 18.0-EC.book Seite 33 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

– Tournez dans le sens horaire pour fermer le mandrin. Mettez l'outil en place. Fermez complètement le mandrin. REMARQUE Effectuez un essai de marche pour vérifier que l’outil est serré bien centré. Adaptateur angulaire WV 18.0-EC PRUDENCE ! Avant tout travail sur l'outil électrique, placez le sélecteur du sens de rotation (4) en position centrale. L'adaptateur angulaire facilite le travail dans les endroits difficilement accessibles. L'adaptateur angulaire peut être enclenché dans différentes positions angulaires, décalées tous les 30°. Montage Tirez la bague de déverrouillage vers l'avant (1.) et engagez l'adaptateur angulaire jusqu'en butée sur le logement d'outil (2.). Laissez s'enclencher l'adaptateur dans la position angulaire souhaitée. Relâchez la bague de déverrouillage. Vérifiez l'enclenchement. Démontage Tirez la bague de déverrouillage vers l'avant et retirez l'adaptateur angulaire. Mise en place des outils L'adaptateur angulaire dispose d'un logement d'outil ½". Dans le logement d'outil, les embouts de vissage et porte- embouts sont maintenus fermement. Le mandrin de perçage interchangeable (voir « Mandrin de perçage interchangeable BF 18.0-EC ») ou le porte-embout (voir « Adaptateur porte-embout BV 18.0-EC ») peut également être monté sur l'adaptateur angulaire. Adaptateur porte-embout BV 18.0-EC PRUDENCE ! Avant tout travail sur l'appareil électrique, placez le sélecteur du sens de rotation (4) en position centrale. Montage Tirez la bague de déverrouillage vers l'avant (1.) et engagez l'adaptateur porte- embout jusqu'en butée sur le logement d'outil (2.). 476.552_DD_4G 18.0-EC.book Seite 34 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

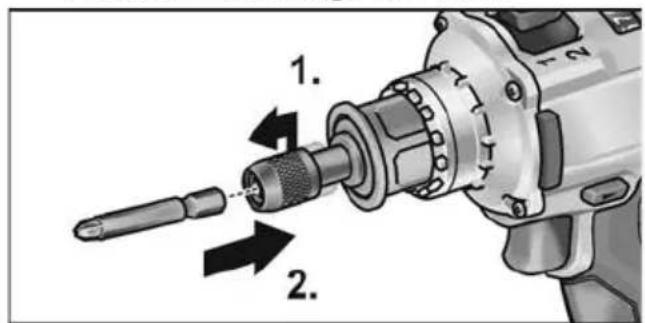

Relâchez la bague de déverrouillage. Vérifiez l'enclenchement. Démontage Tirez la bague de déverrouillage vers l'avant et retirez l'adaptateur porte- embout. Mise en place des outils L'adaptateur porte-embout dispose d'un logement d'outil ½". Dans le logement d'outil, les embouts de vissage sont maintenus fermement. Tirez le blocage de l'outil vers l'avant (1.) et engagez l'outil jusqu'en butée (2.). Relâchez le blocage de l'outil. Pour retirer l'outil, tirez le blocage de l'outil vers l'arrière. Installer/remplacer l'accumulateur Enfoncez l'accumulateur chargé jusqu'à l'encrantage complet dans l'outil électrique. Appuyez sur les boutons de déver- rouillage (1.) et retirez l'accumulateur (2.). PRUDENCE ! En cas de non-utilisation, protégez les contacts de l'accumulateur. Les pièces métalliques mal fixées peuvent court- circuiter les contacts, il y a un risque d'explosion et d'incendie ! Niveau de charge de l'accumulateur En appuyant sur le bouton, il est possible de contrôler sur les LED le niveau de charge de l'accumulateur. Le voyant s'éteint au bout de 5 secondes. Si l'une des LED clignote, l'accumulateur doit être rechargé. Si, après avoir appuyé sur le bouton, aucune LED ne s'allume, l'accu- mulateur est défectueux et doit être remplacé. Sélection du sens de rotation PRUDENCE ! Ne modifiez le sens de rotation de l’outil électrique que lorsque celui-ci est immobile. 476.552_DD_4G 18.0-EC.book Seite 35 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Amenez le sélecteur du sens de rotation sur la position requise : –Gauche : dans le sens antihoraire (enlever les vis, desserrer les vis)

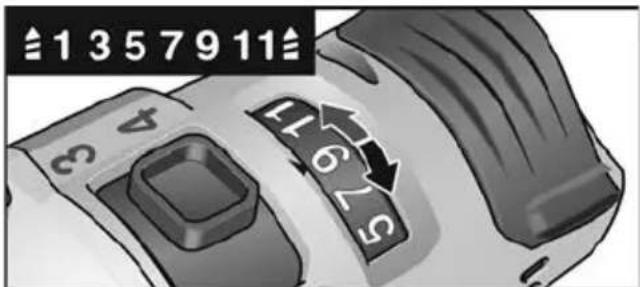

ilieu : cran anti-enclenchement (changement d'outil, pour tous les travaux sur l'outil électrique) Sélection du couple PRUDENCE ! Ne modifiez le couple de l’outil électrique que lorsque celui-ci est immobile. Placez la bague pivotante pour le régla- ge du couple dans la position nécessaire. 1–11 : vissage : perçage REMARQUE En position de perçage, l'accouplement à friction est désactivé. Sélection de la vitesse PRUDENCE ! Ne modifiez la vitesse de l’outil électrique que lorsque celui-ci est immobile.

EMARQUE Le choix de la vitesse n'est possible que dans le sens des flèches de déplacement ! Placez le sélecteur dans la position nécessaire :

: vitesse lente, couple élevé 2 : vitesse rapide, couple faible Enclencher l’appareil électrique Enclenchement de l’appareil : Appuyez sur l’interrupteur. L'interrupteur de l'outil électrique permet d'augmenter progressivement la vitesse jusqu'à la valeur maximale. Coupure de l’appareil : Relâchez l’interrupteur. REMARQUE

L'outil électrique dispose d'un frein qui arrête l'outil installé immédiatement après relâchement.

En cas d'utilisation prolongée de l'outil électrique, il est conseillé de travailler principalement avec l'interrupteur entièrement activé. 476.552_DD_4G 18.0-EC.book Seite 36 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Allumer/éteindre l'éclairage du poste de travail

ositionner l'interrupteur de sélection de sens (2) sur « en avant » ou « en arrière ».

2. Appuyer sur l'interrupteur marche/

arrêt (5) de l'outil électrique – L'éclairage du poste de travail s'allume

3. Relâcher l'interrupteur marche/arrêt (5)

de l'outil électrique – L'éclairage du poste de travail s'éteint automatiquement après env. 10 s Travailler avec l’appareil électrique PRUDENCE ! Avant tout travail sur l'outil électrique, placez le sélecteur du sens de rotation (4) en position centrale. REMARQUE Afin de faciliter le maniement lors du vissage, l'embout de vissage peut être inséré directement dans le logement d'outil de l'appareil.

1. Montez le porte-outil (mandrin de

perçage interchangeable, adaptateur angulaire, adaptateur porte-embout).

2. Installez l'accumulateur.

4. Placez la sélection du couple dans la

position nécessaire.

5. Réglez la vitesse dans la position

6. Réglez le sens de rotation nécessaire.

7. Saisissez l'outil électrique d'une main

sur la poignée et placez-vous en posi- tion de travail. Lorsque le moteur est en marche, n'actionnez en aucun cas le pré-sélecteur de sens de rotation ou le réglage du couple !

8. Allumez l’appareil.

Après la fin du travail :

9. Relâchez l’interrupteur.

10. Mettez le sélecteur du sens

de rotation (4) en position centrale. Chargeur 1 Compartiment pour accumulateur 2 Contacts 3 Orifices d'aération 4 Affichage de l'état de fonctionnement 5 Cordon d'alimentation avec prise Le chargeur CA 10.8/18.0 est conçu pour le chargement des accumulateurs FLEX de types – AP 10.8 (2,5 Ah), – AP 18.0 (2,5 Ah), – AP 10.8 (5,0 Ah), – AP 18.0 (5,0 Ah). 476.552_DD_4G 18.0-EC.book Seite 37 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Remarque pour prolonger la durée de

ie de l'accumulateur PRUDENCE !

Ne chargez jamais les accumulateurs à des températures inférieures à 0 °C ou supérieures à 55 °C.

Ne rechargez pas les accumulateurs dans un environnement à l'humidité ou la température ambiante élevée.

Ne couvrez pas les accumulateurs et le chargeur pendant le processus de chargement.

Débranchez la fiche de l'appareil une fois le rechargement terminé. Pendant le rechargement, l'accumulateur et l'appareil chauffent. Cela est normal ! Les accumulateurs lithium-ion ne présentent pas d'"effet de mémoire" connu. Néanmoins, un accumulateur doit être entièrement déchargé avant d'être rechargé et le rechargement doit toujours être effectué en intégralité. En cas de non-utilisation prolongée, les accumulateurs doivent être stockés partiellement chargés et refroidis. Processus de chargement PRUDENCE ! Placez uniquement des accumulateurs d'origine dans le chargeur fourni. Branchez la prise de l'appareil. Le rétro-éclairage de l'écran s'allume en vert pendant 2 secondes et s'éteint à nouveau. OK s'affiche. Insérez complètement l'accumulateur dans le chargeur jusqu'à encrantage. – Sur l'écran, alternent la durée restante de chargement (jusqu'au rechargement complet de l'accumulateur) et une représentation graphique du niveau de charge. – Le rétro-éclairage de l'écran est orange lorsque l'accumulateur est chargé à moins de 80 %. – À partir de 80 %, l'affichage est vert et OK s'affiche. L'accumulateur est complètement chargé lorsque l'affichage apparaît. Le rétro-éclairage vert s'éteint après un court instant. Retirez l'accumulateur du chargeur. Débranchez la fiche mâle de la prise de courant. REMARQUE Si, après avoir retiré l'accumulateur du chargeur, l'écran clignote, il y a un défaut au niveau de l'accumulateur ou du chargeur. L'affichage clignote lentement. Rétro-éclairage orange. L'accumulateur est trop chaud ou trop froid. Lorsque l'accumulateur atteint la température de charge (0°C...55°C), le chargement commence. L'affichage clignote rapidement. Rétro-éclairage rouge. Retirez l'accumulateur du chargeur ou réinstallez-le. Avec un tel affichage, l'accumulateur est défectueux. Remplacez l'accumulateur ou faites-le contrôler dans un atelier spécialisé. Si le même message d'erreur survient avec un autre accumulateur, le défaut vient du chargeur. Faites contrôler le chargeur par un atelier spécialisé. 476.552_DD_4G 18.0-EC.book Seite 38 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Maintenance et nettoyage Nettoyage AVERTISSEMENT! Lors du travail des métaux dans des conditions d’emploi intensives, de la poussière électroconductrice peut se déposer à l’intérieur du boîtier de l’appareil. Nettoyez régulièrement l'outil électrique et les orifices d'aération. La fréquence des nettoyages dépend du matériau et de la durée d’utilisation. Nettoyez régulièrement l’intérieur du boîtier et le moteur à l’aide d’air comprimé sec. Faites fonctionner l'outil électrique ainsi. Chargeur AVERTISSEMENT ! Avant d’effectuer tous travaux sur le chargeur, débranchez la fiche mâle de la prise de courant. N’utilisez ni eau ni produits de nettoyage liquides. Retirez la saleté et la poussière du carter avec une brosse ou un chiffon sec. Réparations Ne confiez les réparations qu’à un atelier de SAV agréé par le fabricant. Pièces de rechange et accessoires D’autres accessoires, notamment les outils installés, figurent dans le catalogue du fabricant. Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : w ww.flex-tools.com Transport La quantité équivalente de lithium des accu- mulateurs inclus à la livraison est inférieure aux limites applicables. Par conséquent, l'accumulateur en tant que pièce détachée et l'outil électrique tel que livré ne sont pas soumis aux réglementations nationales ou internationales relatives aux matières dangereuses. En cas de transport de plu- sieurs appareils avec des accumulateurs Lithium-ion, ces réglementations peuvent être applicables et nécessiter des mesures de sécurité particulières (par ex. pour l'emballage). Dans ce cas, informez-vous sur les réglementations applicables dans le pays d'utilisation. Conformité Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants : EN 62841 conformément aux dispositions des directives 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH Bahnhofstrasse 15, D-71711 Steinheim/Murr Consignes pour la mise au rebut AVERTISSEMENT ! Rendez inutilisables les outils électriques usagés avant leur mise au rebut :

les outils électriques alimentés par le réseau électrique en retirant le câble d'alimentation,

les outils électriques alimentés par un accumulateur en retirant ce dernier. Pays de l’UE uniquement. Ne jetez pas les outils électriques avec les déchets domestiques ! Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les ou- tils électriques ne servant plus devront être collectés séparément et introduits dans un cir- cuit de recyclage respectueux de l’environnement. 476.552_DD_4G 18.0-EC.book Seite 39 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC

Récupérer les matières premières

lutôt que de les jeter à la poubelle. Il est recommandé d'introduire l’appareil, ses accessoires et l’emballage dans un circuit de recyclage adapté à l’environnement. Les pièces en plastique comportent un marquage pour permettre leur tri avant recyclage. AVERTISSEMENT ! Ne jetez pas les accus / batteries dans la poubelle des déchets domestiques ; ne les jetez ni au feu ni dans l’eau. Ne tentez pas d’ouvrir des accus qui ne servent plus. Les accus/batteries doivent être collectés, recyclés ou éliminés dans le respect de l'environnement. Pays de l’UE uniquement. Conformément à la directive européenne 2006/66/CE les accus / batteries défectueux ou épuisés devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l’environnement. REMARQUE Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé. Exclusion de responsabilité Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d’une inter- ruption du fonctionnement de l’affaire, provoqués par le produit ou par l’impossibilité de l’utiliser. Le fabricant et son représentant ne pourront être tenus responsables des dommages pro- voqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d’autres fabricants. 476.552_DD_4G 18.0-EC.book Seite 40 Montag, 16. Juli 2018 12:26 12DD 4G 18.0-EC
