DD 4G 18.0-EC - Urbis Flex - Bezmaksas lietošanas instrukcija

Produkta veids	Bezvadu urbjmašīna-skrūvgriezis
Zīmols	Flex
Modelis	DD 4G 18.0-EC
Nominālais spriegums	18 V
Akumulatora ietilpība	2,5 Ah vai 5,0 Ah (litija-jonu)
Svars (bez akumulatora)	1,5 kg
Maksimālais urbšanas diametrs (koksne)	60 mm
Maksimālais urbšanas diametrs (tērauds)	13 mm
Maksimālais urbšanas diametrs (mūris)	16 mm
Tukšgaitas ātrumi	4 pozīcijas: 0-460 / 0-910 / 0-2100 / 0-4200 min⁻¹
Maksimālais griezes moments (mīksts/ciets materiāls)	64 Nm / 135 Nm
Griezes momenta regulēšanas pozīcijas	20
Patrona	1,5–13 mm, bezatslēgas

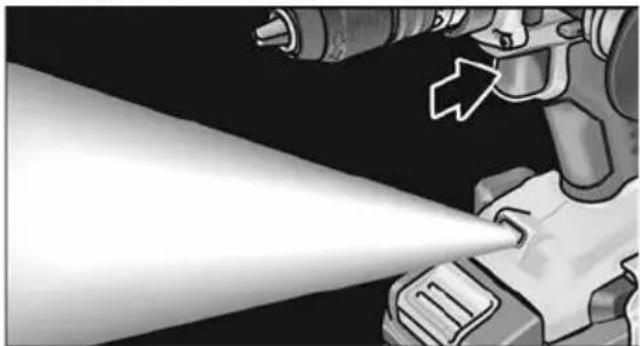

Darba vietas apgaismojums	Iebūvēts LED, automātiska izslēgšanās pēc 10 s
Komplektā ietilpst	Papildu rokturis, leņķa adapteris, rezerves patrona, uzgaļu turētājs, siksnas skava, akumulators(-i) un lādētājs atkarībā no versijas
Apkope	Regulāra ventilācijas atveru tīrīšana ar sausu saspiestu gaisu; korpuss ar suku vai sausu drānu
Drošības norādījumi	Izlasīt lietošanas instrukciju, valkāt aizsargbrilles, izmantot izolētus rokturus, nepakļaut lietus iedarbībai
Atbilstība	CE atbilstoši EN 62841, direktīvām 2014/30/ES, 2006/42/EK, 2011/65/ES
Remontējamība	Eksplodēti skati un rezerves daļas pieejamas vietnē www.flex-tools.com; remonts pilnvarotā servisa centrā
Garantija	Sazinieties ar izplatītāju vai skatiet vispārīgos noteikumus (instrukcijā nav norādīts)

Bieži uzdotie jautājumi - DD 4G 18.0-EC Flex

Kā pirmo reizi uzlādēt akumulatoru?

Pirms pirmās lietošanas pilnībā uzlādējiet akumulatoru ar komplektā iekļauto lādētāju (CA 10.8/18.0). Ievietojiet akumulatoru lādētājā, līdz tas nofiksējas. Uzlādes process tiek parādīts ekrānā: oranžs fona apgaismojums zem 80 %, zaļš virs 80 %. Kad uzlāde pabeigta, atvienojiet lādētāju.

Kā mainīt griešanās virzienu?

Izmantojiet griešanās virziena pārslēgu (4), kas atrodas virs slēdža. Novietojiet to pa kreisi pretējā pulksteņrādītāja virziena griešanai (atskrūvēšana), pa labi pulksteņrādītāja virziena griešanai (urbšana/skrūvēšana), un vidū (centra pozīcija) slēdža bloķēšanai, mainot darba instrumentus. Nekad nemainiet griešanās virzienu, kad instruments darbojas.

Kā izvēlēties piemērotu ātrumu?

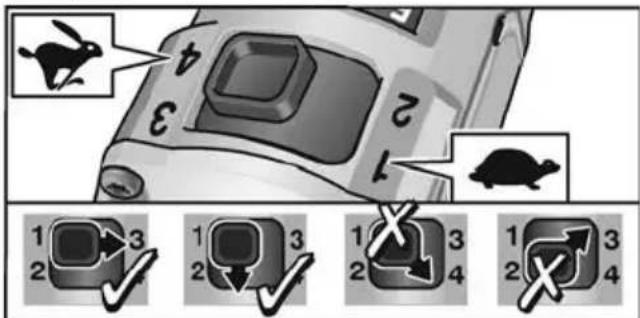

Urbjmašīnai ir 4 iepriekš iestatīti ātrumi, izmantojot ātruma pārslēgu (2). 1. pozīcija: 0-460 min⁻¹ (augsts griezes moments, ideāli piemērots skrūvēšanai). 2. pozīcija: 0-910 min⁻¹. 3. pozīcija: 0-2100 min⁻¹. 4. pozīcija: 0-4200 min⁻¹ (ātrai urbšanai). Izmantojiet lēnu ātrumu lieliem diametriem vai cietiem materiāliem, bet ātru ātrumu maziem diametriem vai mīkstiem materiāliem. Pārslēdziet ātrumu tikai tad, kad instruments ir apstājies.

Kā regulēt skrūvēšanas griezes momentu?

Pagrieziet griezes momenta regulēšanas gredzenu (3) vienā no 20 numurētajām pozīcijām (1-11 skrūvēšanai, tad urbšanas simbols). Zemās pozīcijas nodrošina zemu griezes momentu (mazām skrūvēm), augstās – augstu. Urbšanas pozīcijā berzes sajūgs tiek izslēgts, lai iegūtu maksimālo griezes momentu. Pagrieziet gredzenu tikai tad, kad instruments ir nekustīgs.

Ko darīt, ja akumulators neuzlādējas?

Vispirms pārbaudiet, vai akumulators ir pareizi ievietots lādētājā. Ja lādētāja ekrāns lēni mirgo ar oranžu fona apgaismojumu, akumulators ir pārāk karsts vai pārāk auksts (ārpus 0-55°C diapazona). Pagaidiet, līdz tas atdziest līdz istabas temperatūrai. Ja mirgošana ir ātra ar sarkanu fona apgaismojumu, akumulators ir bojāts: nomainiet to vai nogādājiet pārbaudei pilnvarotā servisā. Ja problēma turpinās ar citu akumulatoru, vainojams lādētājs.

Kā uzstādīt un noņemt urbi vai uzgali?

Lai uzstādītu instrumentu, turiet urbjmašīnu vienā rokā un pagrieziet patronu otrā rokā: atveriet to, griežot pretēji pulksteņrādītāja virzienam, ievietojiet urbi (diametrs 1,5-13 mm) vai uzgali, pēc tam aizveriet, griežot pulksteņrādītāja virzienā. Pārbaudiet centrēšanu ar tukšgaitas testu. Lai noņemtu, atveriet patronu pretēji pulksteņrādītāja virzienam. Varat arī izmantot uzgaļu turētāju vai leņķa adapteri grūti pieejamās vietās.

Kā izmantot leņķa adapteri?

Leņķa adapteris (10) tiek uzstādīts, pavelkot atbloķēšanas gredzenu uz priekšu, uzspiežot to uz instrumenta turētāja līdz galam, pēc tam atlaižot gredzenu. To var pagriezt ik pēc 30° atbilstoši jūsu vajadzībām. Izmantojiet to skrūvēšanai vai urbšanai ierobežotās telpās. Pirms jebkuras manipulācijas novietojiet griešanās virziena pārslēgu centra pozīcijā.

Kādi ir galvenie apkopes padomi?

Regulāri tīriet instrumenta ventilācijas atveres ar sausu saspiestu gaisu, lai novērstu vadošu putekļu uzkrāšanos (īpaši pēc metāla urbšanas). Nelietojiet ūdeni vai šķidrus tīrīšanas līdzekļus uz lādētāja. Korpusam izmantojiet suku vai sausu drānu. Veikt instrumenta apkopi drīkst tikai pilnvarotā Flex servisa centrā. Rezerves daļas un eksplodētie skati ir pieejami vietnē www.flex-tools.com.

Kā utilizēt instrumentu un akumulatoru pēc kalpošanas laika beigām?

Neizmetiet elektroinstrumentu vai akumulatorus kopā ar sadzīves atkritumiem. Saskaņā ar Eiropas direktīvu 2012/19/ES, nolietotās ierīces ir jāsavāc atsevišķi un jāpārstrādā. Pirms utilizācijas izņemiet akumulatoru. Litija-jonu akumulatori jānogādā atbilstošā savākšanas punktā. Sazinieties ar savu izplatītāju par vietējām iespējām.

Kādi ir būtiskākie drošības pasākumi?

Vienmēr valkājiet aizsargbrilles un izmantojiet papildu rokturi. Turiet instrumentu aiz izolētām satveršanas virsmām, lai izvairītos no elektriskā šoka, saskaroties ar slēptiem kabeļiem. Pirms instrumenta maiņas vai regulēšanas novietojiet griešanās virziena pārslēgu centra pozīcijā. Sargājiet akumulatoru no karstuma, uguns un mitruma. Izlasiet pilnībā drošības norādījumus, kas pievienoti ierīcei.

LIETOŠANAS INSTRUKCIJA DD 4G 18.0-EC Flex

Iv Lietošanas pamācības oriģināls 310

Trokšni un vibrācija 312

Tehniskā informācija 313

Iss apskats 313

Lietošanas instrukcija 315

Tehniskā apkope un kopšana ..... 320

Transportēšana 321

C€ atbilstība 321

Norādes par utilizāciju ..... 321

Atbildības izslēgšana ..... 322

Izmantotie simboli

BRĪDINĀJUMS!

Āpzīmē tiešu draudošu bīstamību. Sī norādījuma neievērošanas gadījumā draud nāve vai ļoti smagas traumas.

UZMANIBU!

Apzimē iespējamu bīstamu situāciju. Sī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORÃDE

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Īsslēgumdrošs aizsardzības transformators

Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, un liesmām. Pastāv eksplozijas risks.

Nemetiet akumulatoru ugunī. Pastāv eksplozijas risks.

Instruments ir piemērots vienīgi izmantošanai telpās. Neatstājiet instrumentu lietū. Glabājiet elektroinstrumentu un akumulatorus sausās telpās.

Norādes par utilizāciju (skat. 321. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Izlasiet visus elektroinstrumenta piegādes komplektā ietvertos drošības tehnikas noteikumus, norādījumus, attēlus un specifikācijas. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā var tikt izraisītas elektrotraumas, ugunsgrēks un/vai smagi ievainojumi. Saglabājiet visus drošības tehnikas noteikumus un norādījumus nākotnei.

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas limenim un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Tomēr tā izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

• paredzētajiem darbiem,
• drošības tehnikas noteikumiem atbilstošā stāvoklī.
  Nekavējoties novērsiet traucējumus, kas ietekmē drošību.

Noteikumiem atbilstoša izmantošana

Akumulatora urbis – skrūvgriezis

DD 4G 18.0-EC ir paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– skrūvju ieskrūvēšanai un izskrūvēšanai,
– urbšanai kokā, metālā, keramikā un plastmasās.

Drošības norādes darbam ar urbjmašinām un skrūvgriežiem

■ Turiet instrumentu tikai aiz izolētajiem rokturiem, ja izpildāmā darba laikā izmantotais instruments var skart nosegtus elektriskos vadus vai paša instrumenta tīkla kabeli.
Skrūves kontakts ar strāvu vadošu vadu var pārvadīt spriegumu ari uz instrumenta metāla detalām un radīt elektrotraumu.

Izmantojiet papildrokturus, ja tādi ir piegādāti kopā ar elektroinstrumentu. Kontroles zudums var izraisīt traumas.

Izmantojiet piemērotus kontrolaparātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu. Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leurbjot ūdensvadā, rodas materiālie zaudējumi.

Nekavējoties izslēdziet elektroinstrumentu, ja tas tiek noblokēts. Esiet gatavi ievērojamiem reakcijas momentiem, kas radīs atsitienu. Izmantotais instruments tiek noblokēts, kad:

– elektroinstruments ir pārslogots vai

– tas ir saliekts apstrādājamajā detaļā.

■ Turiet stingri elektroinstrumentu. leskrūvējot vai izskrūvējot skrūves, var rasties īslaicīgi, bet lieli reakcijas momenti.

■ Nostipriniet detaļu. Detaļu ir drošāk nostiprināt iespīlēšanas ierīcēs vai skrūvspīlēs nekā turēt rokās.

■ Pirms noliekat elektroinstrumentu, nogaidiet, kamēr tas pārstāj darboties. Izmantotais instruments var aizākēties, tādējādi liekot zaudēt kontroli pār elektroinstrumentu.

Izmantojiet vienīgi oriģinālos akumulatorus ar spriegumu, kāds norādīts jūsu elektroinstrumenta datu plāksnītē. Ja tiek izmantoti citādi akumulatori, piemēram, atdarinājumi, atjaunoti akumulatori vai citu firmu ražojumi, iespējams traumu un materiālo zaudējumu risks, ko rada eksplodējoši akumulatori.

Drošības norādes par darbu ar akumulatoriem

■ Neatveriet akumulatoru. Pastāv īsslēguma risks.
Sargājiet akumulatoru no karstuma, piem., ari no ilgstošas saules staru iedarbības, kā ari liesmām, ūdens un mitruma. Pastāv eksplozijas risks.
■ No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Nodrošiniet svaigu gaisu un südzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.
Nepareizas izmantošanas rezultātā no akumulatora var izlīt šķidrums. Izvairieties no saskaršanās ar to. Saskaroties ar šķidrumu aiz neuzmanības, noskalojiet to ar ūdeni. Ja šķidrums iekļūst acīs, tad papildus griezieties pie ārsta. Izplūdušais akumulatoru šķidrums var izraisīt ādas kairinājumus vai apdegumus.
■ Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību, ja tiek izmantota kopā ar citiem akumulatoriem.
■ Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. lespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.

Uzlādes ierīce

■ Vienmēr pārbaudiet, vai tīkla spriegums atbilst spriegumam, kāds norādīts uzlādes ierīces datu plāksnītē.

Uzlādes ierīces pieslēguma spraudnim jābūt saderīgam ar kontaktligzdu. Spraudni nekādā gadījumā nedrīkst pārveidot. Neizmantojiet spraudņu adapterus kopā ar iezemētiem elektroinstrumentiem. Nepārveidoti spraudņi un piemērotas kontaktligzdas samazina elektrotraumu iespēju.

Izmantojiet uzlādes ierīci vienīgi sausās telpās un nepieļaujiet saskari ar mitrumu vai lietu. Ūdens iekļūšana uzlādes ierīcē palielina elektrotraumu risku.

Nekad nelietojiet uzlādes ierīci, ja ārējas iedarbības rezultātā ir bojāts kabelis, spraudnis vai pati ierīce. Nogādājiet uzlādes ierīci tuvākajā darbnīcā.

Nekādā gadījumā neatveriet uzlādes ierīci. Ja ir darbības traucējumi, aiznesiet uz darbnīcu.

■ Nelieciet uz uzlādes ierīces nekādus priekšmetus un nenovietojiet to uz mīkstām virsmām. Pastāv aizdegšanās risks.

īpašās drošības norādes

■ Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (4) vidējā pozīcijā.

■ Rotācijas virziena izvēles slēdzi (4) vai griezes momenta iestatījumu (5) drīkst nospiest tikai tad, kad instruments ir miera stāvoklī.

■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes. Neurbiet korpusā caurumus.

Trokšni un vibrācija

i NORÃDE

Trokšna un vibrācijas vērtības tika noteiktas atbilstoši EN 62841. Vērtības jūs atradīsiet tabulā „Tehniskā informācija“.

BRĪDINĀJUMS!

Dotās mērījumu vērtības attiecas uz jauniem instrumentiem. Izmantojot katru dienu, trokšņa un vibrācijas vērtības mainās.

i NORÃDE

Šajās tehniskajās prasībās norādītais vibrāciju līmenis ir izmērīts atbilstoši EN 62841 standartizētajai mērīšanas metodei, un to var izmantot, lai savstarpēji salīdzinātu elektro-instrumentus. Tas ir piemērots arī sākotnējai vibrāciju slodzes novērtēšanai. Dotais svārstību līmenis atbilst galvenajiem elektroinstrumenta izmantošanas veidiem. Ja elektroinstruments tiek izmantots citādi, tam ir citi darba instrumenti vai nepietiekama apkope, vibrāciju līmenis var atšķirties.

Tas var ievērojami palielināt vibrāciju radīto slodzi visā darba periodā.

Lai precīzi noteiktu vibrāciju slodzi, vajadzētu ṣemt vērā arī laiku, kad instruments ir izslēgts vai darbojas, bet faktiski netiek izmantots darbā. Tas var ievērojami samazināt vibrāciju radīto slodzi visā darba periodā.

Lai pasargātu lietotāju no vibrāciju iedarbības, nosakiet papildu aizsardzības pasākumus, piemēram: elektroinstrumenta un darba instrumentu apkope, roku siltuma uzturēšana, darba procesu organizācija.

UZMANĪBU!

Škaņas spiedienam pārsniedzot 85 dB(A), jālieto austiņas.

Tehniskā informācija

Instruments DD 4G 18.0-EC
Tips Urbis-krūvgriezis
Akumulators		AP 18.0/2,5AP 18.0/5,0
Uzlādes laiks (atkarīgs no uzlādes līmeņa)– AP 18.0/2,5– AP 18.0/5,0	minmin	0–400–45
Griezes moments, maks.– mīksts skrūvējuma kritums– ciets skrūvējuma kritums	NmNm	64135
Griezes momenta pakāpes		20
Apgriezienu skaits tukšgaitā– 1. pakāpe– 2. pakāpe– 3. pakāpe– 4. pakāpe	min−1min−1min−1min−1	0...4600...9100...21000...4200
Urbja patrona mm 1,5–13
Maks. urbuma diametrs– kokā– tēraudā– mūrī	mmmmmm	601316
Svars atbilstoši „EPTA-procedure 01/2003“ (bez akumulatora)	kg 1,5
Svars akumulators 2,5 Ah5,0 Ah	kgkg	0,40,7
A skalas skaņas spiediena līmenis
Skaņas spiediena līmenis L_pA	dB(A) 78*
Skaņas jaudas līmenis L_WA	dB(A) 89*
Kļūda K db 3,0
Vibrāciju kopējās vērtības (trīs virzienu vektoru summa)
Vibrāciju emisijas vērtība a_h , ....
– urbjot metālā	m/s2	<2,5
– skrūvējot	m/s2	<2,5
Kļūda K	m/s2	1,5

* urbjot metālā

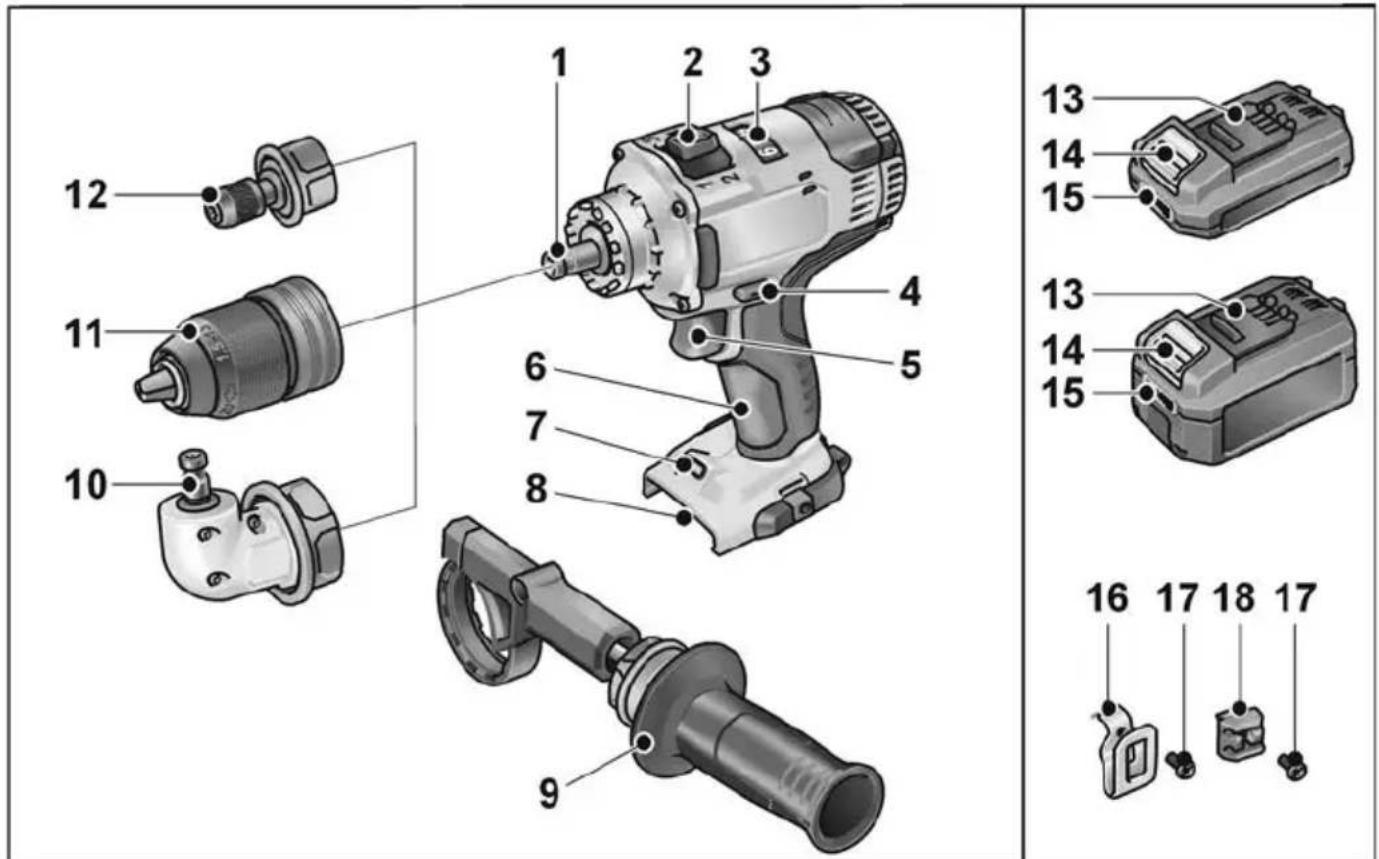

Iss apskats

1 Instrumenta ligzda
2 Ātruma izvēles slēdzis
3 Griezes momenta iestatišanas gredzens
4 Rotācijas virziena izvēles slēdzis

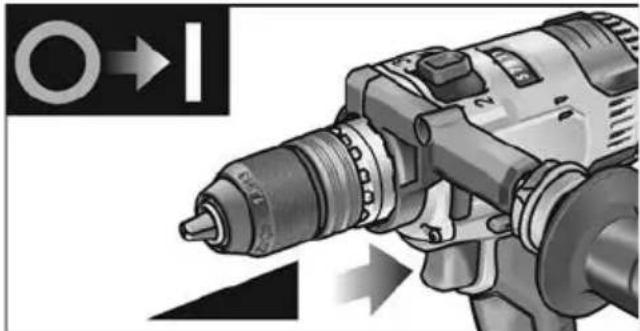

5 Slēdzis
leslēgšanai un izslēgšanai, maksimālā apgriezienu skaita sasniegšanai.
6 R o k t u r i s
7 Darbavietas apgaismojums
8 Akumulatora nodalijums
9 Papildrokturis
Roktura montēšana iespējama labajā un kreisajā pusē.

10 Lenkveida uzgalis ar fiksējošo gredzenu
11 Urbju ātrās maiņas patrona ar fiksējošo gredzenu
12 Skrūvgriežu uzgaļu turētājs ar fiksējošo gredzenu
13 Litija jonu akumulators (2,5 Ah vai 5,0 Ah)
14 Akumulatora atblokēšanas taustiņš
15 Akumulatora līmeņa indikators
16 Siksniñas skava
17 Stiprinājuma skrūve
18 Uzgaļu turētājs

Lietošanas instrukcija

Pirms ekspluatācijas

Izpakojiet elektroinstrumentu un aprīkojumu, pārbaudiet piegādes komplektāciju un transportēšanas bojājumus.

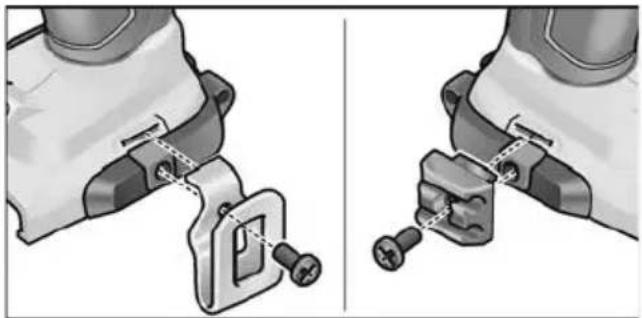

■ Ar pievienoto skrūvi piestipriniet siksniņas skavu vai uzgaļu turētāju.

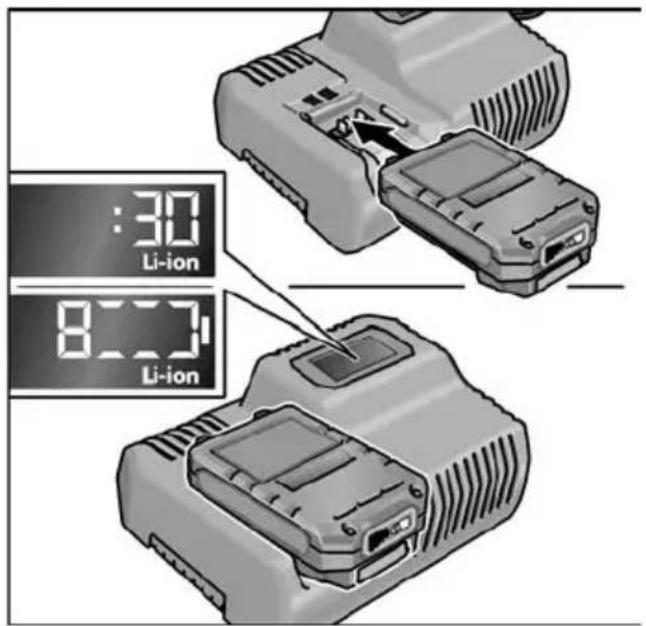

Piegādes stāvoklī akumulatori navuzlādēti pilnībā. Pirms pirmreizējās lietošanas pilnībā uzlādējiet akumulatorus. Šai nolūkā skatīt „Uzlādes ierīce/Uzlādes process“.

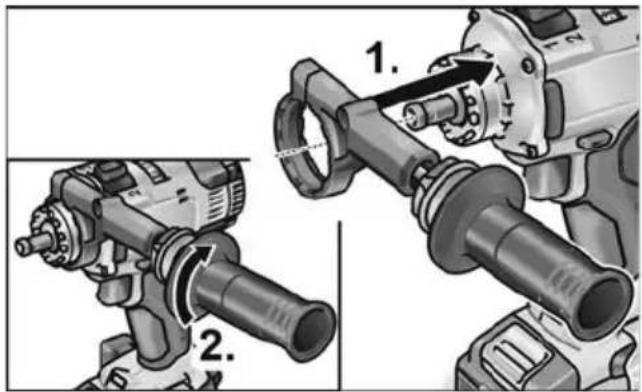

Papildroktura montāža/demontāža

UZMANĪBU!

Izmantojiet papildrokturus, ja tādi ir piegādāti kopā ar elektroinstrumentu. Kontroles zudums var izraisīt traumas.

Nomaināmā urbja patrona BF 18.0-EC

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (4) vidējā pozīcijā.

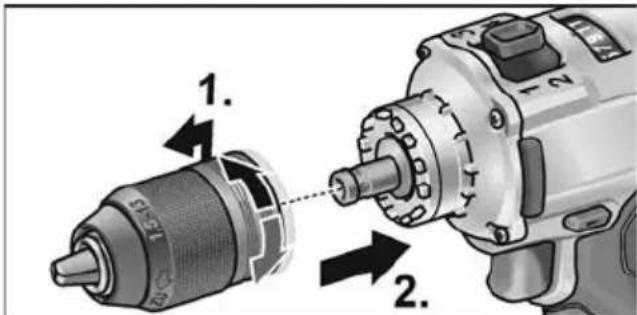

Montāža

■ Pavelciet atblokēšanas gredzenu uz priekšu (1.) un iespiediet nomaiņas urbja patronu (2.) instrumenta ligzdā līdz atdurei.
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet, vai urbja patrona ir nofiksēta.

Demontāža

■ Pavelciet atblokēšanas gredzenu uz priekšu un izņemiet urbja patronu.

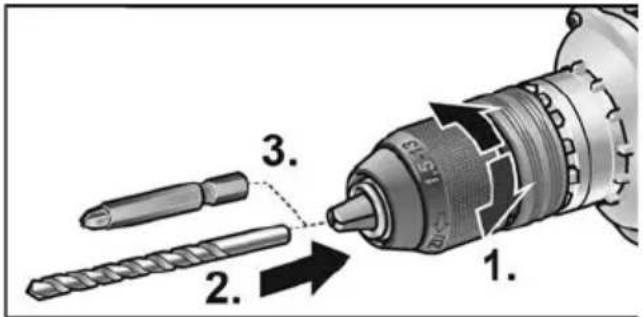

Instrumentu ievietošana

Urbja patronā tiek stingri nofiksēti urbji ar diametru 1,5–13 mm, skrūvgriežu uzgaļi ½", kā arī uzgaļu turētājs ½".

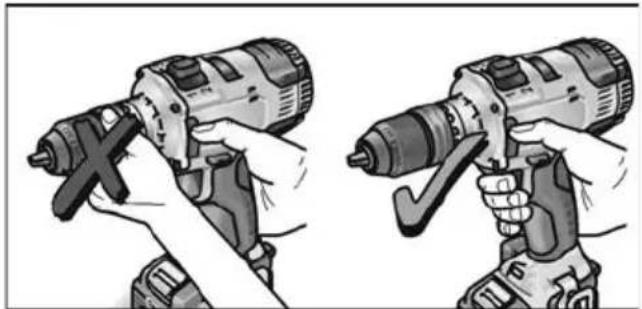

■ Ar vienu roku turiet elektroinstrumentu, ar otru roku grieziet urbja patronu.
– Pretēji pulksteņrādītāju kustības virzienam, lai urbja patronu atvērtu platāk. – Pulksteņrādītāju kustības virzienā, lai urbja patronu aizvērtu vairāk.

■ levietojiet instrumentu.
Pilnībā aizveriet urbja patronu.

i NORÃDE

Izmēğiniet darbību, lai pārbaudītu, vai instruments ir iespīlēts tieši centrā.

Lenka uzliktnis WV 18.0-EC

UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (4) vidējā pozīcijā.

Lenka uzliktnis atvieglo darbu grūti pieejamās vietās. Lenka uzliktni ar 30° grādu nobīdi var nofiksēt dažādās lenka pozīcijās.

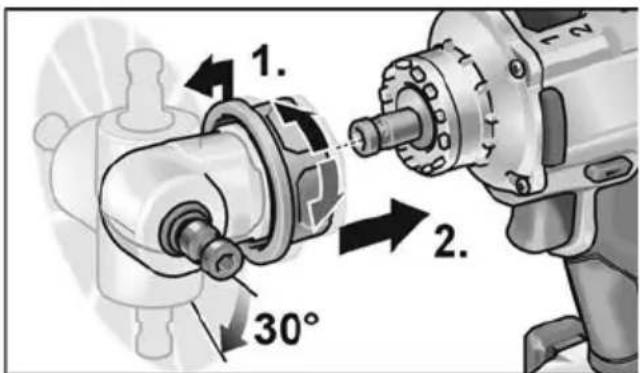

Montāža

■ Pavelciet atblokēšanas gredzenu uz priekšu (1.) iespiediet lenka uzliktni līdz atdurei instrumenta ligzdā (2.).
■ Nofiksējiet leŋka uzliktni vēlamajā leŋka pozīcijā.
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet nostiprinājumu.

Demontāža

■ Pavelciet atblokēšanas gredzenu uz priekšu un iznemiet lenka uzliktni.

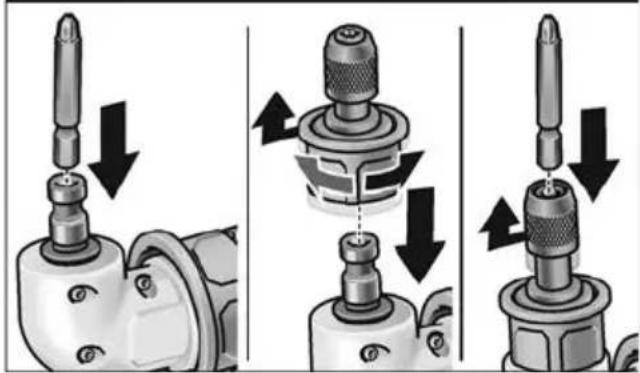

Instrumentu ievietošana

Lenka uzliktnim ir 1/2" instrumenta stiprinājums. Instrumenta ligzdā tiek stingri nofiksēti skrūvgrieža uzgaļi un uzgaļu turētājs.

Lenka uzliktnim var pievienot aī nomainas urbja patronu (skatiet „Nomaināmā urbja patrona BF 18.0-EC“) vai uzgaļu turētāju (skatiet „Uzgaļu turētāja uzliktnis BV 18.0EC“).

Uzgaļu turētāja uzliktnis BV 18.0-EC

! UZMANĪBU!

Pirms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (4) vidējā pozīcijā.

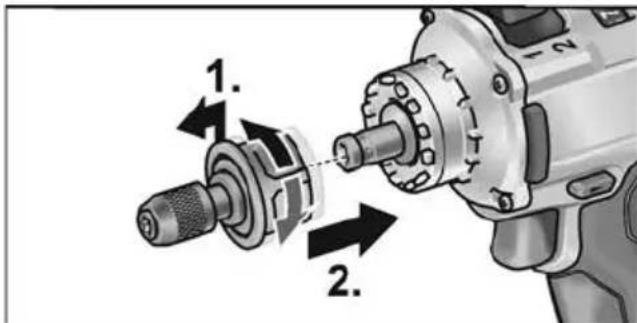

Montāža

■ Pavelciet atblokēšanas gredzenu uz priekšu (1.) un iespiediet uzgaļu turētāju instrumenta ligzdā līdz atdurei (2.).
■ Atlaidiet atblokēšanas gredzenu. Pārbaudiet nostiprinājumu.

■ Pavelciet atblokēšanas gredzenu uz priekšu un izņemiet uzgaļu turētāju.

Instrumentu ievietošana

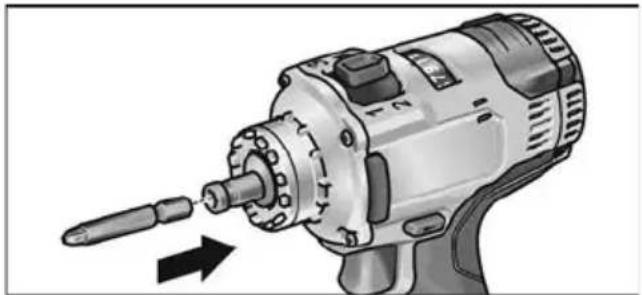

Uzgału turētājam ir ½" instrumenta ligzda. Instrumenta ligzdā tiek stingri nofiksēti skrūvgrieža uzgaļi.

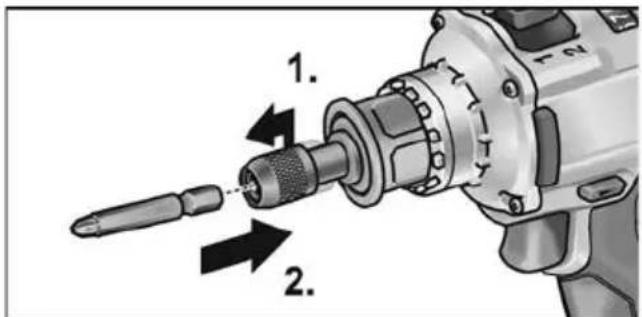

■ Pavelciet instrumenta fiksatoru uz priekšu (1.) un iespiediet instrumentu līdz atdurei (2.).
■ Atlaidiet instrumenta fiksatoru.

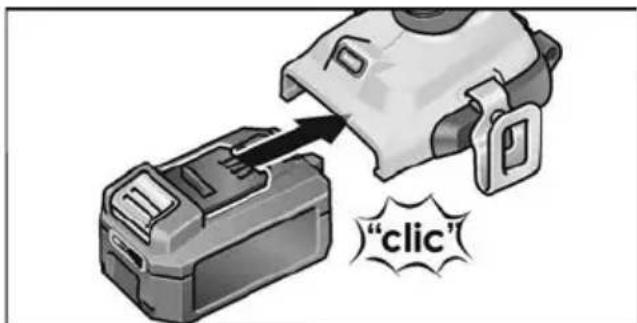

Akumulatora ievietošana/maina

Uzlādētu akumulatoru iespiediet elektroinstrumentā, līdz tas pilnībā nofiksējas.

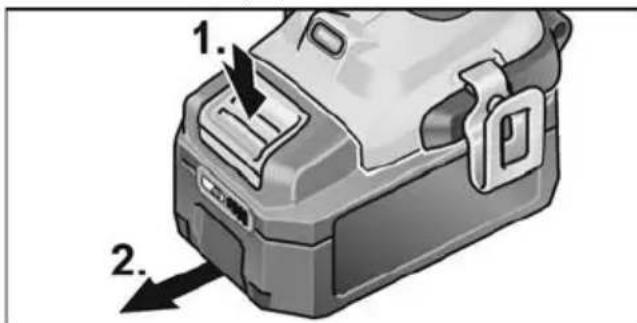

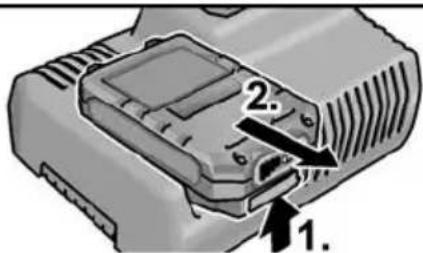

Lai iznemtu akumulatoru, nospiediet atblokēšanas taustiņus (1.) un izvelciet akumulatoru (2.).

Ja akumulators netiek lietots, aizsargājiet akumulatora kontaktus. Metāla priekšmeti var savienot kontaktus īsslēgumā, izraisot eksplozijas un aizdegšanās risku!

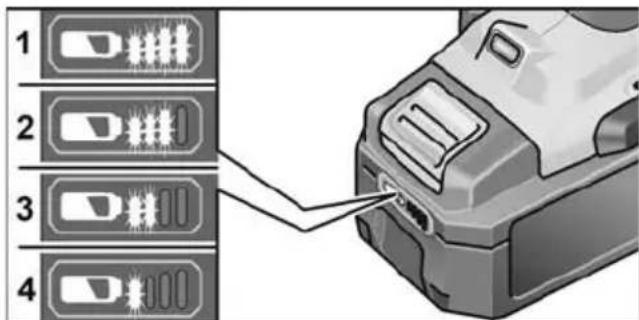

Akumulatora uzlādes līmenis

■ Nospiežot taustiņu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

Rādījums nodziest pēc 5 sekundēm. Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

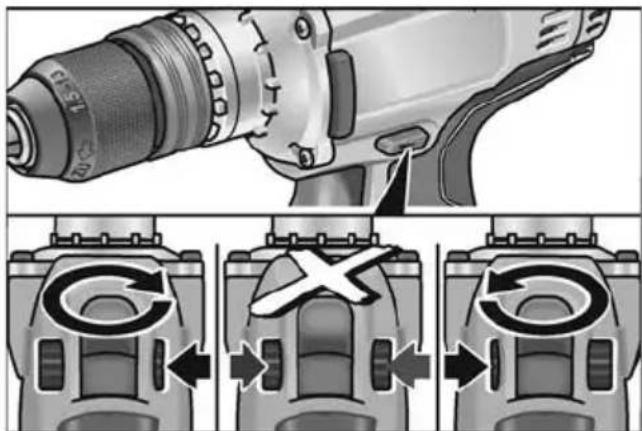

Rotācijas virziena izvēle

UZMANĪBU!

Rotācijas virzienu var mainīt tikai elektroinstrumenta miera stāvoklī.

Pārvietojiet rotācijas virziena izvēles slēdzi vajadzīgajā pozīcijā.

• Pa kreisi: pretēji pulksteņrādītāju kustības virzienam (izskrūvēt vai atskrūvēt skrūves)
• Pa labi: pulksteņrādītāju kustības virzienā (ieskrūvēt vai pievilkt skrūves, urbt)
• Vidū: ieslēgšana blokēta (darba instrumentu maiņa; veicot jebkādus darbus pie elektroinstrumenta)

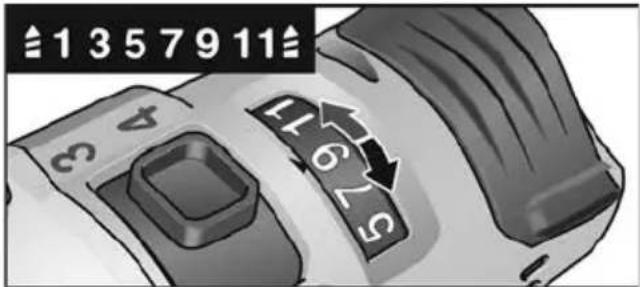

Griezes momenta izvēle

UZMANĪBU!

Griezes momentu var mainīt tikai elektroinstrumenta miera stāvoklī.

■ Pārvietojiet griezes momenta iestatīšanas gredzenu vajadzīgajā pozīcijā.

1–11: skrūvēšana

urbšana

NORÃDE

Urbšanas pozicijār deaktivizēts frikcijas sajūgs.

Ātruma izvēle

UZMANĪBU!

Ātrumu var mainīt tikai elektroinstrumenta miera stāvoklī.

NORÃDE

Ātrumu var iestatīt, bīdot slēdzi tikai kustības bultiņas virzienā!

■ Pagrieziet izvēles slēdzi uz vajadzīgo pakāpi:

1: mazāks ātrums, liels griezes moments

4: lielāks ātrums, mazs griezes moments

Elektroinstrumenta ieslēgšana

lerīces ieslēgšana

■ Nospiediet slēdzi.

Elektroinstrumenta slēdzis Įauj bez pakāpēm palielināt apgriezienu skaitu līdz maksimālajai vērtībai.

- Elektroinstrumentam ir bremze, kas aptur instrumentu tūdaļ pēc slēdža atlaišanas. - Izmantojot elektroinstrumentu nepārtrauktā darbībā, vajadzētu strādāt ar pilnīgi iespíestu slēdzi.

Darbavietas apgaismojuma ieslēgšana/izslēgšana

1. Urbšanas virziena iepriekšējas izvēles slēdzi (2) pārslēdziet pozīcijā „uz priekšu” vai „atpakal”.

2. Nospiediet elektroinstrumenta ieslēgšanas/izslēgšanas slēdzi (5). – Darbavietas apgaismojums ir ieslēgts

3. Atlaidiet elektroinstrumenta ieslēgšanas/izslēgšanas slēdzi (5). – Darbavietas apgaismojums nodziest automātiski aptuveni pēc 10 s

Darbs ar elektroinstrumentu

UZMANĪBU!

Pīrms uzsākat elektroinstrumenta apkopes darbus, pārvietojiet rotācijas virziena izvēles slēdzi (4) vidējā pozīcijā.

NORÃDE

Lai atvieglotu skrūvēšanas procesu, uzgaļu turētāju var ievietot ari ierīces instrumenta ligzdā.

1. Instrumenta stiprinājuma (nomaiṇas urbja patronas, leŋka uzliktna, uzgaļu turētāja) montāža.
2. levietojiet akumulatoru.
3. levietojiet instrumentu (urbi, skrūvgrieža uzgaļus, uzgaļu turētāju).
4. Pagrieziet griezes momenta slēdzi uz vajadzīgo pakāpi.
5. lestatiet vajadzīgo ātruma pakāpi.
6. Iestatiet vajadzīgo rotācijas virzienu.
7. Satveriet elektroinstrumentu ar vienu roku un nostājieties darba pozīcijā. Nepārslēdziet rotācijas virziena izvēles slēdzi vai griezes momenta iestatīšanas gredzenu brīdī, kad darbojas dzinējs!

1. Atlaidiet slēdzi.

2. Pārvietojiet rotācijas virziena izvēles slēdzi (4) vidējā pozīcijā.

Uzlādes ierīce

1 Akumulatora nodalijums
2 Kontakti
3 Ventilācijas sprauga
4 Displejs uzlādes līmeņa indikācijai
5 Tıkla kabelis ar tıkla spraudni
Uzlādes ierīce CA 10.8/18.0 ir paredzēta, lai uzlādētu šādu modelu FLEX akumulatorus:
- AP 10.8 (2,5 Ah),
- AP 18.0 (2,5 Ah),
- AP 10.8 (5,0 Ah),
- AP 18.0 (5,0 Ah).

Norādes par akumulatoru darbmūža paildzināšanu

UZMANĪBU!

• Nekad neuzlādējiet akumulatorus temperatūrā, kas zemāka par 0 °C vai augstāka par 55 °C.
• Neuzlādējiet akumulatorus vidē ar augstu gaisa mitrumu vai augstu temperatūru.
• Uzlādes laikā neapklājiet akumulatorus un uzlādes ierīci.
• Kad uzlāde ir pabeigta, atvienojiet uzlādes ierīces tīkla spraudni.

Uzlādes laikā akumulators un uzlādes ierīce sasilst. Tas ir normāli!

Litija jonu akumulatoriem nav tā sauktā „atmiņas efekta“. Tomēr pirms uzlādes akumulatoram vajadzētu būt pilnībā izlādētam, un uzlādes process vienmēr jāpabeidz līdz galam.

Ja akumulatori ilgāku laiku netiek izmantoti, tie jāglabā vēsā vietā daļēji uzlādētā stāvoklī.

Uzlādes process

UZMANĪBU!

Izmantojiet vienīgi oriğinālos akumulatorus ar komplektā piegādāto uzlādes ierīci.

■ lespraudiet uzlādes ierīces tīkla spraudni. Uz 2 sekundēm iedegas un nodziest zaļš displeja fona apgaismojums. Tiek parādīts OK.

Pilnībā ievietojiet akumulatoru uzlādes ierīcē, līdz tas nofiksējas.

– Displejā pārmainus ir redzams uzlādes procesa atlikušais laiks (līdz pilnīgai akumulatora uzlādei) un uzlādes procesa grafiskais attēlojums.

– Ja akumulatora uzlādes līmenis ir zemāks par 80%, displeja fona apgaismojumam ir oranža krāsa.

- Kad uzlādes līmenis sasniedz 80%, displejam ir zaļa krāsa, un ir redzams OK.

■ Akumulators ir uzlādēts pilnībā, kad parādās indikācija

Pēc īsa brītiņa zaļais fona apgaismojums nodziest.

■ Iznemiet akumulatoru no uzlādes ierīces.

■ Atvienojiet spraudni.

NORÃDE

Ja pēc akumulatora ievietošanas uzlādes ierīcē displejs mirgo, akumulatoram vai uzlādes ierīcei ir defekts.

Displejs mirgo lēni.

Fona apgaismojums oranžs.

Akumulators ir pārāk karsts vai pārāk auksts. Kad akumulators sasniedz uzlādes temperatūru (0 °C–55 °C), sākas uzlādes process.

Displejs mirgo ātri.

Fona apgaismojums sarkans.

Iznemiet akumulatoru no uzlādes ierīces, tad ielieciet atpakal. Ja indikācija nemainās, tadakumulators ir bojāts. Nomainiet akumulatoru vai lieciet pārbaudīt darbnīcā.

Ja šāds klūdas paziņojums parādās ari ar citu akumulatoru, bojāta ir uzlādes ierīce. Lieciet pārbaudīt uzlādes ierīci darbnīcā.

Tehniskā apkope un kopšana

Tirišana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi.

■ Regulāri iztīriet elektroinstrumentu un ventilācijas spraugas. Tīrīšanas biežums ir atkarīgs no apstrādātā materiāla un no lietošanas ilguma.

■ Korpusa iekšpuse un motors regulāri jāizpūš ar sausu saspiesto gaisu. Elektroinstrumentam šai laikā jāatrodas darbībā.

Uzlādes ierīce

BRĪDINĀJUMS!

Pirms visu apkopes darbu uzsākšanas atvienojiet tikla spraudni. Neizmantojiet uđeni un škidrus tīrīšanas līdzekļus.

■ Netīrumus un puteklus no korpusa notīriet ar slotinu vai sausu lupatu.

Remontdarbi

Remontdarbus drīkst veikt tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves dajas un aprīkojums

Ar pārējo aprīkojumu, galvenokārt ar izmantojamiem darba instrumentiem, var iepazīties ražotāja katalogā.

Uzbūves attēlus ar visiem komponentiem un rezerves daļu sarakstus jūs atradīsiet mūsu mājas lapā: www.flex-tools.com

Transportēšana

Litija ekvivalenta daudzums piegādes komplektā iekļautajos akumulatoros ir zemāks par noteiktajām robežvērtībām.

Tāpēc uz akumulatoru kā atsevišku komponentu, gan pašu elektroinstrumentu ar visu piegādes komplektu nevar attiecināt nacionālos vai starptautiskos noteikumus par bīstamajām kravām.

Transportējot vairākus instrumentus ar litija jonu akumulatoriem, šie noteikumi var klūt aktuāli un prasīt īpašus piesardzības pasākumus (piemēram, attiecībā uz iepakojumu).

Šādā gadījumā uzziniet, kādi noteikumi ir spēkā attiecīgajā valstī.

CE atbilstība

Ar pilnu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 62841 saskaṇā ar direktīvas 2014/30/ES, 2006/42/EB, 2011/65/ES.

Par tehnisko dokumentāciju atbild:

Neizmetiet elektroinstrumentus mājsaimniecības atkritumos! Saskaņā ar Eiropas 2012/19/ES direktīvu „Par elektrisko un elektronisko iekārtu atkritumiem“, kas iekļauta nacionālajā likumdošanā, nolietoti elektroinstrumenti jāsavāc atsevišķi un jānodod videi nekaitīgai otrreizējai pārstrādei.

Izejvielu pārstrāde, nevis atkritumu iznīcināšana.

Instruments, aprīkojums un iepakojums jānodod videi nekaitīgai otrreizējai pārstrādei. Plastmasas detaļu materiāls ir markēts, lai varētu pārstrādāt viena veida materiālus.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājsaimniecības atkritumos, ugunī vai ūdenī. Neatveriet nolietotus akumulatorus. Akumulatori/baterijas ir jāsavāc, jāpārstrādā vai jāutilizē videi nekaitīgā veidā.

Tikai ES valstim.

Atbilstoši Eiropas Savienības direktīvai 2006/66/EB, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

NORÃDE

Informāciju par instrumenta utilizācijas iespējām var iegūt no tirgotāja.

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
