VDV500-163 - équipements de mesure Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Générateur de tonalité numérique et analogique (Toner-Pro)
Marque	Klein Tools
Modèle	VDV500-163
Dimensions	118 mm × 64 mm × 28 mm (4,65 po × 2,52 po × 1,10 po)
Poids	150 g (5,29 oz) avec piles
Alimentation	4 piles alcalines AAA de 1,5 V
Autonomie des piles (actif)	20 heures
Autonomie des piles (veille/entreposage)	3 ans
Arrêt automatique	Après 60 minutes d'inactivité
Fonctions principales	Détection de fils individuels ou appariés, test RJ11/RJ12/RJ45, test de continuité et polarité, 3 tonalités distinctes (2 constantes, 1 en alternance), envoi de tonalités sur fils court-circuités ou connectés, mappage broche-à-broche
Fréquences analogiques	1000 Hz, 1500 Hz, 1000/1500 Hz (modulé)
Puissance de la tonalité	8 dBm
Indicateur de continuité	Moins de 10 kΩ
Protection contre les surtensions	Mode Test : 60 V, mode Tonalité : 20 V via source 600 Ω externe
Température de fonctionnement	0 °C à 50 °C (32 °F à 122 °F)
Température d'entreposage	-20 °C à 60 °C (-4 °F à 140 °F)
Altitude de fonctionnement	2000 m (6562 pi) maximum
Humidité relative	10 % à 90 % sans condensation
Entretien	Remplacer les piles quand l'indicateur clignote ; nettoyer avec un chiffon non pelucheux, sans solvant ni nettoyant abrasif
Sécurité	Ne pas utiliser sur circuits sous tension (max 60 V test, 20 V tonalité) ; porter une protection oculaire approuvée ; ne pas utiliser mouillé ou endommagé
Pièces détachées et réparabilité	Piles remplaçables par l'utilisateur ; aucune autre pièce réparable par l'utilisateur ; contacter le service client pour toute réparation
Garantie	Consulter www.kleintools.com/warranty
Conformité	CE, UKCA, FCC (voir site)

FOIRE AUX QUESTIONS - VDV500-163 Klein Tools

Comment localiser un fil avec le Toner-Pro ?

Connectez les pinces de test aux fils à localiser, allumez l'appareil, sélectionnez une tonalité (numérique ou analogique), puis utilisez la sonde Probe-Pro (vendue séparément) pour balayer les fils. Le volume augmente à l'approche du bon fil.

Que signifie l'indicateur CONT rouge ?

L'indicateur CONT (continuité) s'allume en rouge si la résistance entre les fils est inférieure à 10 kΩ, indiquant un court-circuit. Aucune tonalité n'est alors émise.

Quelles piles utiliser et comment les remplacer ?

Utilisez 4 piles alcalines AAA de 1,5 V. Pour remplacer, éteignez l'appareil, desserrez la vis du compartiment à piles, retirez les piles usagées, puis installez les nouvelles en respectant la polarité.

Comment tester la continuité d'un câble ?

Connectez les pinces de test aux deux extrémités du fil. Si l'indicateur CONT s'allume en vert, la continuité est bonne et une tonalité est émise. S'il s'allume en rouge, il y a un court-circuit.

Puis-je utiliser le Toner-Pro sur des circuits sous tension ?

Non, le Toner-Pro est conçu pour une utilisation sur des réseaux hors tension (max 60 V en mode Test, 20 V en mode Tonalité). Ne l'utilisez jamais sur des circuits sous tension.

Comment mapper un câble RJ45 ?

Insérez chaque extrémité du câble dans le port RJ45 du Toner-Pro et de la sonde Probe-Pro. Passez en mode de mappage avec le bouton MODE. Les voyants DEL clignotent de 1 à 8 pour indiquer le câblage broche à broche.

Que faire si l'indicateur de pile clignote ?

L'indicateur de niveau de pile clignotant signifie que les piles sont faibles. Remplacez les 4 piles alcalines AAA dès que possible pour éviter une panne.

Quelle est la différence entre tonalité numérique et analogique ?

La tonalité numérique utilise un signal codé pour une meilleure immunité au bruit et fonctionne avec la sonde en mode numérique. La tonalité analogique offre trois fréquences (1000 Hz, 1500 Hz, modulée) et permet de tester la continuité.

Comment nettoyer l'appareil ?

Éteignez l'appareil et essuyez-le avec un chiffon non pelucheux. N'utilisez pas de nettoyant abrasif ni de solvant.

Où puis-je trouver la garantie et le service client ?

La garantie est disponible sur www.kleintools.com/warranty. Pour le service client, contactez Klein Tools au 1-800-553-4676 ou par email à [e-mail].

MODE D'EMPLOI VDV500-163 Klein Tools

www.kleintools.com/warranty

DISPOSAL / RECYCLE

www.kleintools.com/warranty

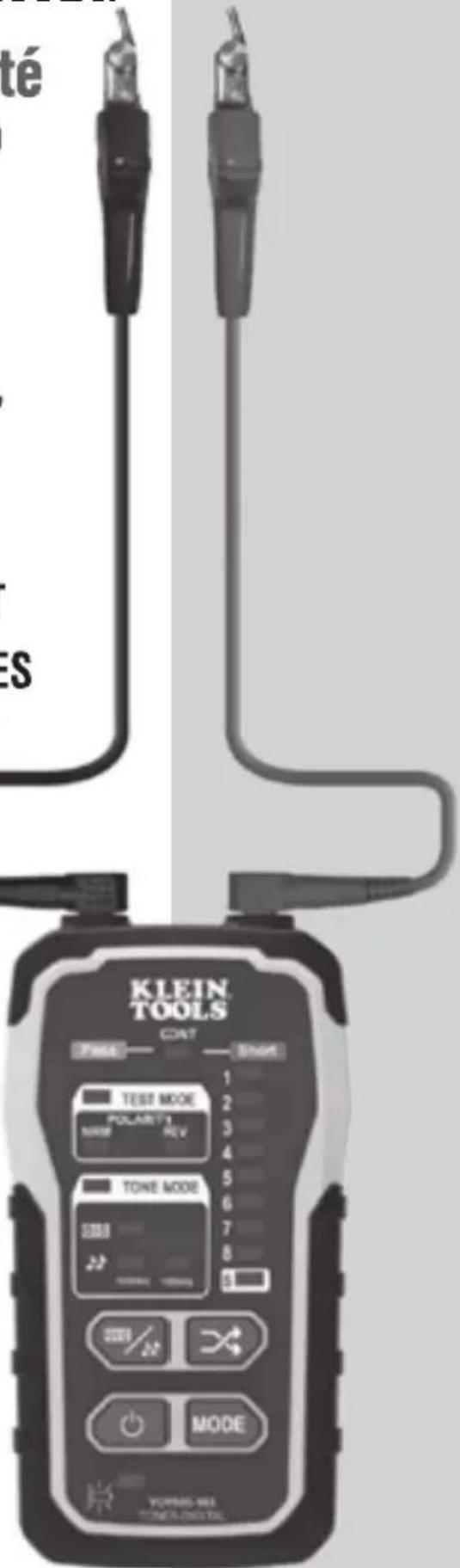

Générateur de tonalité numérique Toner-Pro

• DÉTECTION DES FILS INDIVIDUELS OU APPARIÉS*
• TEST DES PRISES RJ11, RJ12 ET RJ45*
• DÉTECTION DE LA CONTINUITÉ ET DE LA POLARITÉ DU COURANT
• 3 TONALITÉS DISTINCTES (2 CONSTANTES, 1 EN ALTERNANCE)
• VOYANTS DEL FACILES À COMPRENDRE
• ENVOI DE TONALITÉS NUMÉRIQUES SUR LES FILS COURT-CIRCUITÉS OU CONNECTÉS*
• MAPPAGE BROCHE À BROCHE*

KLEIN TOOLS CAT TEST MODE POLART 1 NORM REV TONE MODE 3000 22 MODE VOUTROS-951 TONE-LONG TOL

CARACTÉRISTIQUES GÉNÉRALES

L'appareil Toner-Pro VDV500-163 de Klein Tools est un générateur de tonalit analogique et numérique de calibre professionnel permettant la localisation et l'identification de fils individuels ou appariés. Il peut produire plusieurs tréquences de tonalités et un signal puissant, pour localiser les fils.

• Altitude de fonctionnement : 2000 m (6562 pi) maximum
  • Humidité relative : 10 % à 90 % sans condensation
  • Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F)
• Température d'entreposage : -20 °C à 60 °C (-4 °F à 140 °F)
• Dimensions: 118 mm × 64 mm × 28 mm (4,65 po × 2,52 po × 1,10 po)
• Poids : 150 g (5,29 oz) en tenant compte des piles
  • Type de piles : 4 piles alcalines AAA de 1,5 V
• Autonomie des piles : - en mode actif 20 heures
• en mode veille ou lorsqu'entreposé : 3 ans

- Arrêt automatique : après 60 minutes d'inactivité

- Tonalités analogiques – constantes : 1000 Hz, 1500 Hz

- en alternance : 1000 Hz / 1500 Hz

• Puissance de la tonalité : 8 dBm

- Indicateur de continuité moins de 10 kΩ

- Protection contre les surtensions : - en mode Test 60 V

- en mode Tonalité 20 V par une source de 600 O externe

Les caractéristiques techniques peuvent faire l'objet de modifications.

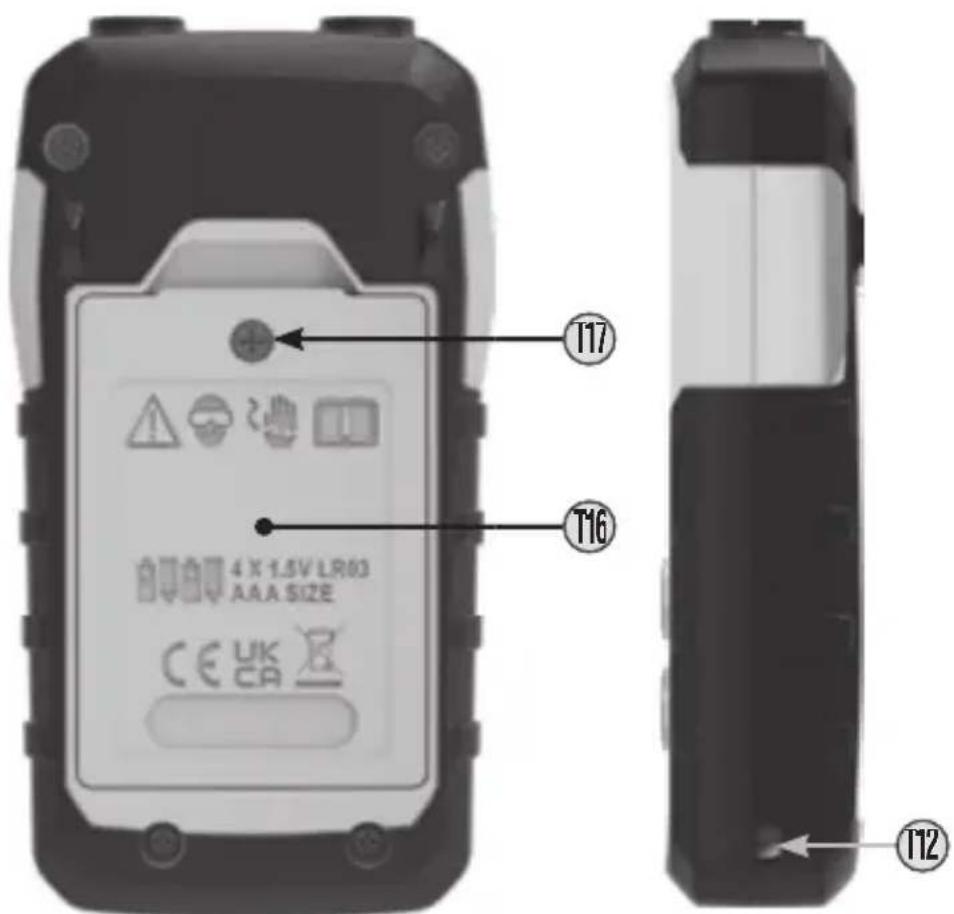

CARACTÉRISTIQUES DÉTAILLÉES

T17 T16 4 X 1.5V LR03 AAA SIZE CE UK CA T12

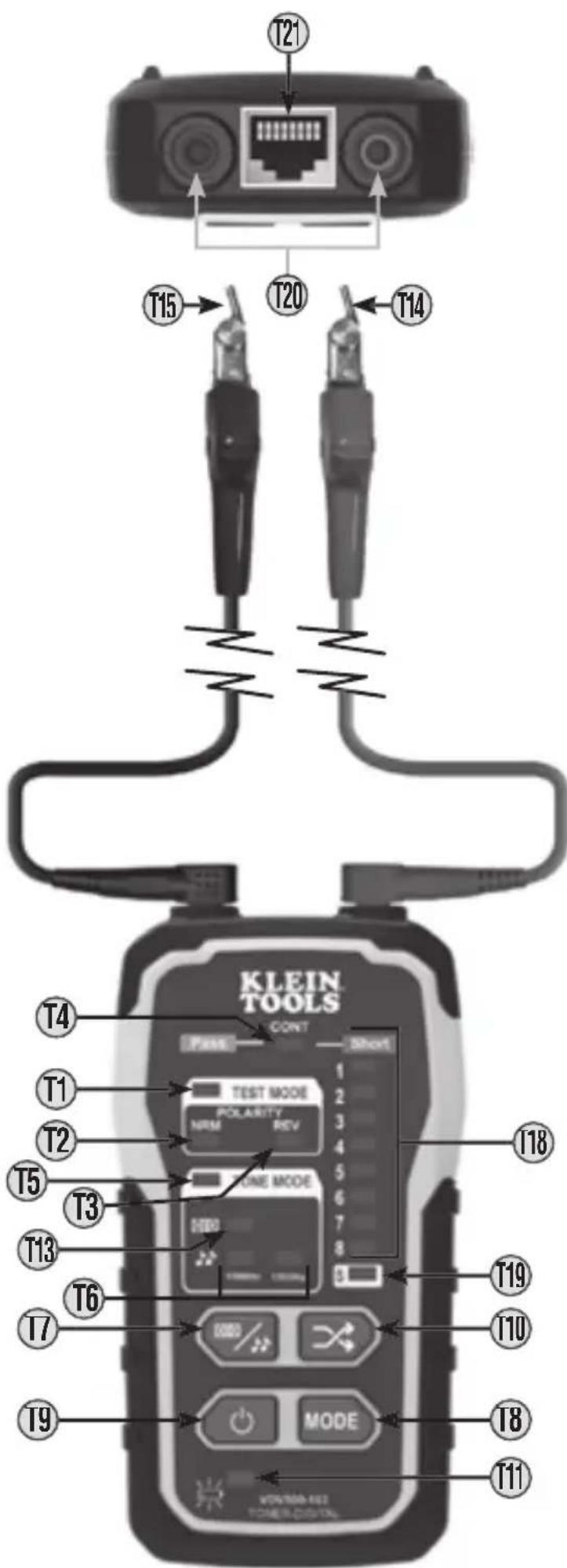

CARACTÉRISTIQUES DÉTAILLÉES

T21 T15 T20 T14 T4 T1 T18 TEST MODE POLARITY NRM REV T5 T3 T13 T6 T7 T9 MODE T19 T10 T8 T11 KLEIN. TOOLS CONT SHORT VOUTMAX-REZ POWER-CIDITAL

T1 Indicateur TEST MODE (mode Test)
T2 Indicateur NRM (polarité normale)
T3 Indicateur REV (polarité inversée)
T4 Indicateur CONT (continuité)
T5 Indicateur TONE MODE (mode Tonalité)
T6 Indicateurs de fréquence de tonalité analogique
T7 Bouton de tonalité numérique ou analogique
T8 Bouton MODE
T9 Bouton marche/arrêt
T10 Bouton de sélection des broches ou des paires
T11 Indicateur de niveau de pile
T12 Fente pour dragonne
T13 Indicateur de tonalité numérique
T14 Pince de test rouge à lit à clous coude (ABN)
T15 Pince de test noire à lit à clous coudé (ABN)
T16 Couvercle du compartiment à piles
T17 Vis du compartiment à piles
T18 Voyants DEL de schéma de câblage
T19 Voyant de blindage
T20 Entrées des fils d'essai
T21 Port RJ45

SYMBOLES SUR LE GÉNÉRATEUR DE TONALITÉ

	Avertissement ou mise en garde		Conformité européenne :conforme aux directives del’Espace économique européen
	Ioujours porter une protection oculaire approuvée		UKCA :évaluation de la conformité du Royaume-Uni
	NF PAS UTII ISFR l’appareil sur des circuits sous tension		DEEE :mise au rebut des produits électroniques
[48ZA]	Lire les instructions

AVERTISSEMENTS

Pour garantir une utilisation et un entretien sécuritaires de vos appareils, suivez ces consignes. Le non-respect de ces avertissements peut entraîner un incendie, un choc électrique et des blessures graves, voire la mort.

• Le générateur de tonalité numérique Toner-Pro, les fils d'essai et la sonde de tonalité numérique Probe-Pro (vendue séparément) sont conçus pour une utilisation sur des réseaux de câbles fonctionnant à très basse tension (inférieure à 60 volts) afin de tester ces derniers lorsqu'ils ne sont PAS sous tension.
• La tension maximale entre les pinces ABN de test du Toner-Pro est de 60 volts en mode Test et de 20 volts en mode Continuité. La connexion de la sonde Probe-Pro à une source c.a. principale sous tension peut endommager l'appareil et pose un risque d'accident pour l'utilisateur
• N'UTILISEZ PAS ces appareils s'ils sont mouillés; cela poserait un risque de choc électrique.
• N'UTILISEZ PAS les appareils s'ils ont été endommagés.
• Éteignez les appareils et déconnectez les pinces ABN de test avant de remplacer les piles.
• Veillez à ce que le couvercle du compartiment à piles soit fermement en place avant de faire fonctionner l'appareil
  • N'OUVRF7 PAS le boîtier, sauf le couvercle du compartiment à piles

INSTRUCTIONS D'UTILISATION

LISEZ TOUTES LES INSTRUCTIONS AVANT DE FAIRE FONCTIONNER LE PRODUIT ET CONSERVEZ-LES À DES FINS DE RÉFERENCE

MODE TONALITÉ

1. Allumez le Ioner-Pro en appuyant sur le bouton marche/arret (T9).
2. Par défaut, le générateur de tonalité est en mode de tonalité numérique, avec l'indicateur de tonalité numérique (13), et les voyants DEL de schéma de câblage (18) 3 et 6 allumés. Les voyants DEL peuvent clignoter, selon que le générateur de tonalité est connecté ou non à un port de réseau
3. Règlez le générateur en mode de tonalité numérique ou analogique en appuyant sur le bouton de tonalité numérique ou analogique T7 pour faire détiler les différentes options. L'indicateur de tonalité numérique 113 s'allume lorsque le mode de tonalité numérique est activé. L'un des indicateurs de fréquence de tonalité analogique T6 (ou les deux) s'allume lorsque le mode de tonalité analogique est activé. En mode analogique, vous pouvez choisir parmi trois fréquences : 1000 Hz, 1500 Hz, et fréquences modulées de 1000/1500 Hz.

REMARQUE : Lorsque vous générez une tonalité analogique via le port RJ45, la tonalité peut être envoyée sur une broche individuelle, une paire de broches ou sur les huit broches simultanément. Pour faire défiler les options de tonalité analogique, appuyez de manière répétée sur le bouton de sélection des broches ou des paires (10) pour sélectionner le mode souhaité. Les voyants DEL de schéma de câblage (18) s'allument pour indiquer la broche ou les paires de broches localisées. Lorsque vous générez une tonalité numérique via le port RJ45, le signal est uniquement envoyé à la paire de broches 3 et 6. Les voyants DEL de schéma de câblage 3 et 6 clignotent si le générateur de tonalité est connecté à un port de réseau actif, sinon ils restent allumés en permanence.

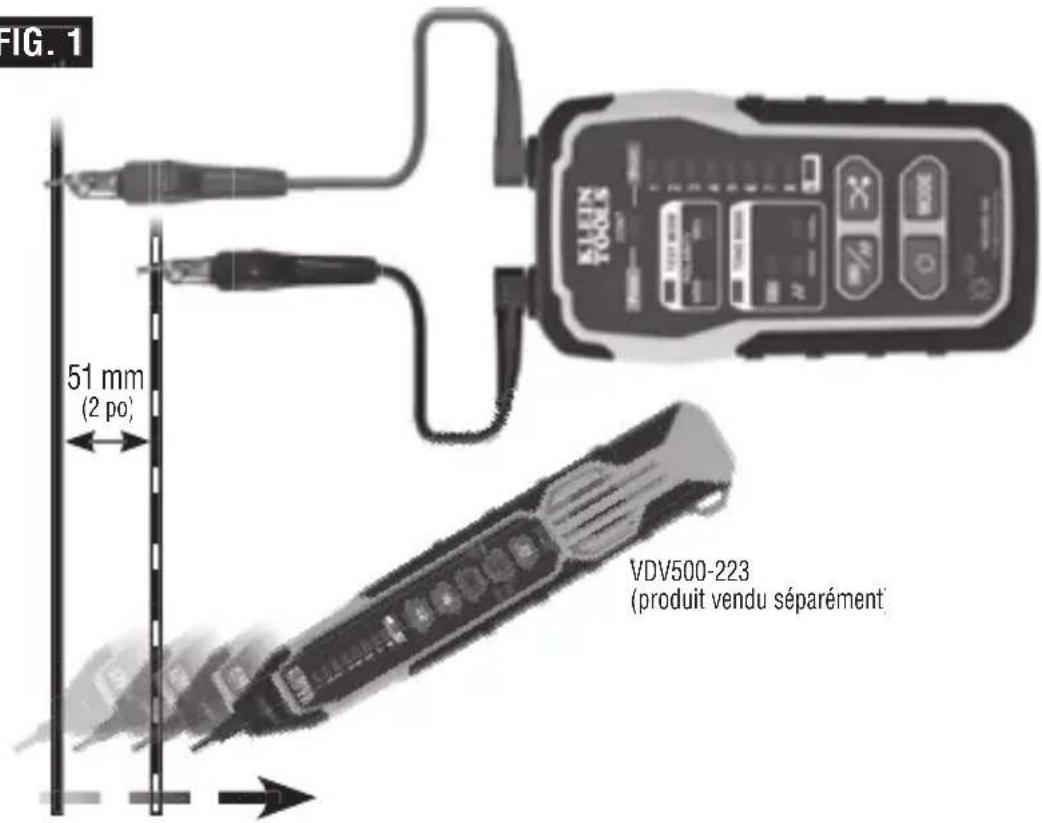

LOCALISATION DE FILS APPARIÉS (FIG. 1)

1. Connectez les fils rouge ⑪ et noir ⑮ des pinces ABN de test du générateur numérique Toner-Pro à leurs entrées respectives ⑰.
2. Connectez la pince ABN de test rouge T14 à l'un des tils de la paire à localiser. Connectez la pince ABN de test noire T15 à l'autre til à localiser.
3. Allumez le Ioner-Pro en appuyant sur le bouton marche/arret T9.

4. Par défaut, le générateur de tonalité est en mode de tonalité numérique, avec l'indicateur de tonalité numérique ①3, et les voyants DEL de schéma de câblage ②3 et 6 allumés. Les voyants DEL peuvent clignoter, selon que le générateur de tonalité est connecté ou non à un port de réseau. Avant de générer une tonalité analogique, véritiez l'indicateur CONT (continuité) ③ S'il est vert, vous pouvez continuer
   REMARQUE : Lors de la génération de la tonalité numérique, l'indicateur CONT (continuité) T4 ne s'allume pas.

5. Sélectionnez la tonalité de votre choix à l'aide du bouton de tonalité numérique ou analogique 17.

6. Allumez la sonde Probe-Pro (vendue séparément).

7. À l'extrémité du câble, écartez les fils d'au moins 51 mm (2 po) l'un de l'autre, si possible.

8. Si vous générez une tonalité analogique, assurez-vous que les appareils I oner-Pro et Probe-Pro sont en MODE ANALOGIQUE.

9. Si vous génerez une tonalité numérique, assurez-vous que les appareils Toner-Pro et Probe-Pro sont en MODE NUMÉRIQUE.

10. Utilisez la sonde numérique Probe-Pro (vendue séparément) pour balayer les paires de fils du câble. Déplacez l'embout de la sonde Probe-Pro lentement entre les fils. Le volume de la sonde de tonalité augmente à l'approche de la bonne paire. Lorsque le volume de la sonde de tonalité est élevé au-dessus du premier fil, qu'il est faible entre les deux fils et élevé au-dessus du second fil, vous avez trouvé la paire de fils que vous localisiez. Utilisez les boutons d'augmentation et de diminution du volume pour l'ajuster.

INSTRUCTIONS D'UTILISATION

FIG. 1

FIG. 1 51 mm (2 po) VDV500-223 (produit vendu séparément)

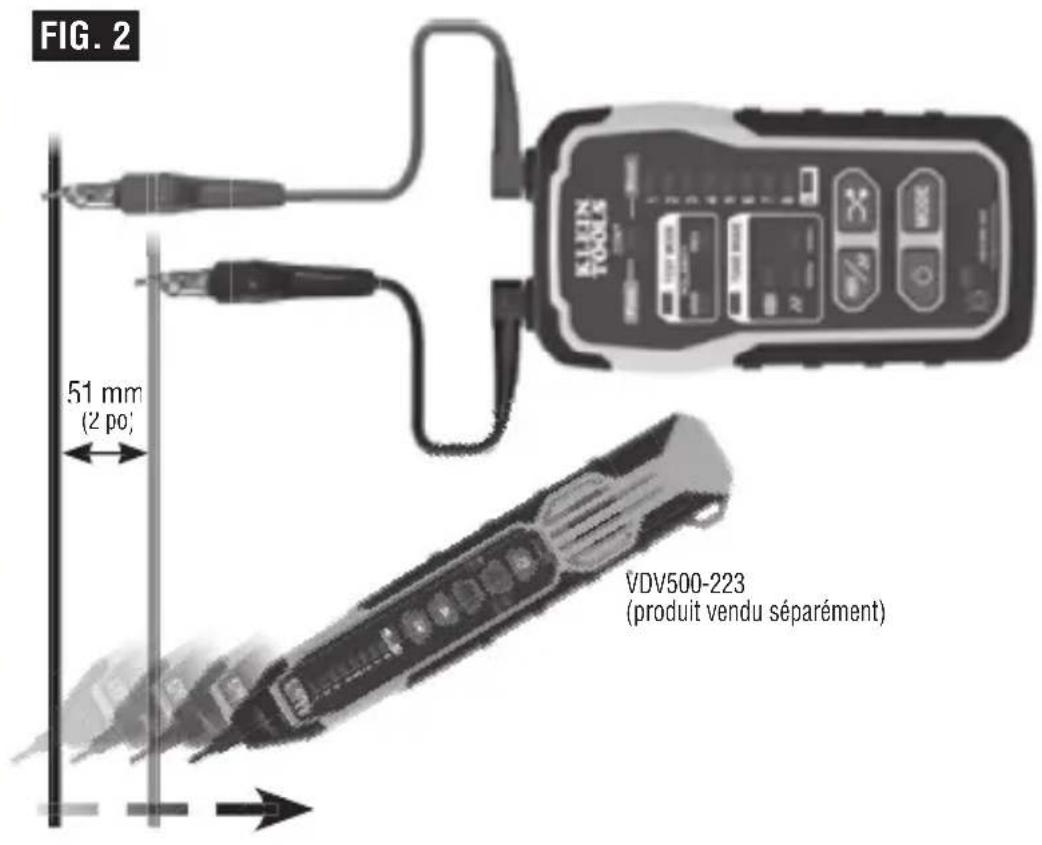

LOCALISATION DE FILS NON-APPARIÉS (FIG. 2)

1. Connectez les fils rouge T14 et noir T15 des pinces ABN de test du générateur numérique Toner-Pro à leurs entrées respectives T20.
2. Connectez la pince ABN de test rouge du Ioner-Prc 114 au fil à localiser
3. Connectez la pince ABN de test noire (TIF) à un autre fil du câble, de préférence pas dans la même paire (connectez à la terre si possible). Lorsque vous localisez un câble blindé, connectez la pince ABN de test rouge au blindage et la pince ABN de test noire au conducteur central ou à la terre.
4. Allumez le Ioner-Pro en appuyant sur le bouton marche/arrêi (T9).
5. Par défaut, le générateur de tonalité est en mode de tonalité numérique, avec l'indicateur de tonalité numérique T13 et les voyants DEL de schéma de câblage T18 3 et 6 allumés. Les voyants DEL peuvent clignoter, selon que le générateur de tonalité est connecté ou non à un port de réseau. L'indicateur CONT (continuité) T4 s'allume en vert ou en rouge uniquement en mode analogique. Avant de générer une tonalité analogique, vérifiez l'indicateur CONT (continuité) T4. S'il est vert, vous pouvez continuer REMARQUE :Lors de la génération de la tonalité numérique, l'indicateur CONT (continuité) T4 ne s'allume pas.
6. Allumez la sonde Probe-Pro (vendue séparément).
7. Sélectionnez la tonalité de votre choix à l'aide du bouton de tonalité numérique ou analogique ⑰.
8. À l'extrémité du câble, écartez les fils d'au moins 51 mm (2 po) l'un de l'autre, si possible.

REMARQUE : Si vous générez une tonalité analogique, assurez-vous que les appareils Toner-Pro et Probe-Pro sont en MODE ANALOGIQUE. Si vous générez une tonalité numérique, assurez-vous que les appareils Toner-Pro et Probe-Pro sont en MODE NUMERIQUE. Utilisez la sonde numérique Probe-Pro (vendue séparément) pour balayer les paires de fils du câble. Déplacez l'embout de la sonde Probe-Pro lentement entre les fils. Le volume augmente à l'approche du bon fil.

INSTRUCTIONS D'UTILISATION

FIG. 2 51 mm (2 po) VDV500-223 (produit vendu séparément)

TEST RJ11/RJ12/RJ45

Le générateur numérique Toner-Pro est doté d'ur port de test RJ45 ^T21 qui peut être utilisé au lieu des pinces ABN pour transmettre la tonalité. La fiche RJ45 fonctionne avec les prises RJ11, RJ12 et RJ45. Les tils d'essai rouge ^T14 et noir ^T15 des pinces ABN de test peuvent être remplacés par les deux conducteurs centraux de la fiche, soit les tiges 2 et 3 pour RJ11, les tiges 3 et 4 pour RJ12 et les tiges 4 et 5 pour RJ45.

Utilisez la sonde numérique Probe-Prc (vendue séparément) pour localiser les fils branchés à l'extrémité du câble, comme décrit dans la section LOCALISATION DE FILS APPARIÉS.

TEST DE CONTINUITÉ (TONALITÉ ANALOGIQUE UNIQUEMENT)

Le Toner-Pro ne transmet des fréquences qu'à des fils hors tension. Lorsque le Toner-Pro est allumé, un test de continuité est effectué pour déterminer si les deux fils à localiser sont proches l'un de l'autre et qu'ils ne sont pas reliés par un chemin conducteur. L'indicateur CONT (continuité) T4 s'allume en vert quand le test est réussi. Attachez les pinces ABN de test rouge T14 et noire T15 aux fils à tester. Si la résistance du circuit est inférieure à 10 kΩ, l'indicateur CONT (continuité) T4 s'allume en rouge, ce qui indique un court-circuit, et aucune tonalité n'est émise. Si l'indicateur CONT (continuité) est allumé en vert, une tonalité est générée et vous pouvez continuer le test.

INSTRUCTIONS D'UTILISATION

TEST DE POLARITÉ ET PRÉSENCE DE TENSION

Le Toner-Pro peut être utilisé pour tester la polarité et le type de tension présente

1. Si le test est réalisé via le PORT RJ45 T21, passez directement à l'étape 2. Si le test est réalisé via les fils d'essai des pinces ABN, connectez les fils rouge T14 et noir T15 des pinces du générateur numérique Toner-Pro à leurs entrées respectives T2U.
2. Connectez les pinces ABN de test, ou insérez un câble dans le PORT RJ45 (T21).
3. Allumez le Ioner-Pro en appuyant sur le bouton marche/arrêi T9.
4. Sélectionnez le mode Test en appuyant sur le bouton MODE T8 de façon répétée jusqu'à ce que l'indicateur TEST MODE (mode Test) T1 s'allume.
5. Observez l'indicateur CONT (continuité) T4. S'il est allumé en vert, vous pouvez continuer le test.
6. L'indicateur NRM (polarité normale 12 s'allume si la pince ABN de test rouge 14 est connectée au service téléphonique de base dans le bon sens. L indicateur REV (polarité inversée) 13 s'allume si les fils sont inversés.

- Lindicateur NRM (polarité normale) T2 s'allume si la pince ABN de test noire reçoit une tension plus élevée que la pince ABN de test rouge

- Lindicateur REV (polarité inversée) T3 s'allume si la pince ABN de test rouge reçoit une tension plus élevée que la pince ABN de test noire

- Les indicateurs NRM (polarité normale) et REV (polarité inversée) s'allument en présence d'une source de tension c.a

- Lorsque lafiche de test RJ11 est utilisée, l'indicateur NRM (polarité normale) s'allume si la prise téléphone est correctement reliée au service téléphonique de base

REMARQUE : La convention des codes de couleurs du service téléphonique de base (noir/positif et rouge/négatif) est l'opposé de la convention des codes de couleurs de multimètres (rouge/positif et noir/négatif).

TEST DU SCHÉMA DE CÂBLAGE DES CÂBLES DE DONNÉES À FICHE RJ45

1. Insérez une extrémité du câble de données à tester dans le port RJ45 ②1 du Ioner-Pro
2. Insérez l'extrémité opposée du câble dans le port RJ45 de la sonde numérique Probe-Pro.
3. Passez en mode de mappage en appuyant sur le bouton MODE T8 jusqu'à ce que les voyants DEL de schéma de câblage T18 s'allument et clignotent. La sonde de tonalité numérique Probe-Pro passe automatiquement en mode de mappage lorsque le générateur de tonalité est réglé en mode de mappage.
4. Un schéma de câblage broche à broche apparaît sur le générateur et la sonde de

INSTRUCTIONS D'UTILISATION

tonalité. Les voyants DEL de schéma de câblage 118 du générateur de tonalité clignotent lentement dans l'ordre, de 1 à 8, pour indiquer quelle broche de l'extrémité branchée au générateur est en train d'être mappée. Simultanément, les voyants DEL de schéma de câblage de la sonde de tonalité s'allument pour indiquer quelle broche de l'extrémité branchée dans la sonde est connectée à la broche indiquée sur le générateur (p. ex., si la broche 3 de l'extrémité branchée dans le générateur est connectée à la broche 6 de l'extrémité branchée dans la sonde, lorsque l'indicateur de brochage 3 du générateur s'allume, l'indicateur de brochage 6 de la sonde s'allume aussi). Ce processus permet également de détecter les mauvais câblages ou les détectuosités de câble.

1. Si le câble à mapper se termine par un câblage T568A, T568B ou droit, les voyants DEL de schéma de câblage de la sonde de tonalité s'allument de 1 à 8, dans l'ordre des raccords des broches de contact, de concert avec les voyants DEL du générateur de tonalité T18. Pendant la séquence de détection, un court-circuit entre les fils est indiqué par l'allumage simultané des voyants DEL des fils concernés sur le générateur et la sonde de tonalité. Dans le cas d'un circuit ouvert, les voyants DEL des fils sur le générateur et la sonde ne s'allument pas pendant a séquence de détection.
2. Si le câble testé est blindé, les voyants de blindage du générateur (T19) et de la sonde s'allument à la tin de chaque séquence.
3. Le test sera répété jusqu'à ce qu'une extrémité du câble (ou les deux) soit déconnectée, ou jusqu'à ce que le générateur de tonalité ne soit plus en mode de mappage.

REMARQUE : Lorsqu'elle est en mode de mappage, la sonde numérique Probe-Pro ne peut pas identifier les signaux de tonalité numérique ou analogique.

ENTRETIEN

REEMPLACEMENT DES PILES

Lorsque l'indicateur de niveau de pile (T11) clignote, remplacez les piles

1. Éteignez l'appareil avant de remplacer les piles
2. Desserrez la vis T17 du couvercle du compartiment à piles T16.
3. Retirez les quatre piles alcalines AAA de 1,5 V et jetez-les de la façon adéquate
4. Mettez les nouvelles piles en place (tenez compte de la polarité).
5. Replacez le couvercle du compartiment à piles et fixez-le solidement à l'aide de la vis.

Pour éviter tout risque de choc électrique, n'utilisez pas l'appareil lorsque le couvercle du compartiment à piles est retiré.

NETTOYAGE

Assurez-vous que l'appareil est éteint, puis essuyez-le à l'aide d'un linge non pelucheux. N'utilisez pas de nettoyant abrasif ni de solvant.

ENTREPOSAGE

Retirez les piles lorsque vous prévoyez ne pas utiliser l'appareil pendant une longue période. N'exposez pas l'appareil à des températures ou à un taux d'humidité élevés. Après une période d'entreposage dans des conditions extrêmes (hors des limites mentionnées dans la section CARACTÉRISTIQUES GÉNÉRALES), laissez l'appareil revenir à des conditions d'utilisation normales avant de l'utiliser

CONFORMITÉ FCC ET IC

Consultez la page de ce produit à l'adresse www.kleintools.com pour obtenir des renseignements sur la conformité à la Federal Communications Commission (FCC).

Canada ICES-003 (B) / NMB-003 (B)

GARANTIE

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne mettez pas l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez le site www.epa.gov/recycle.
