CL120KIT - équipements de mesure Klein Tools - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multimètre numérique à pince avec accessoires
Marque	Klein Tools
Modèle	CL120KIT
Fonctions de mesure	Courant CA (jusqu'à 400 A), tension CA/CC (jusqu'à 600 V), résistance (jusqu'à 20 MΩ), test de continuité, test de tension sans contact (NCV)
Affichage	LCD 3 1/2 chiffres, 2000 points, rétroéclairage
Échelle	Automatique et manuelle (bouton RANGE)
Maintien	HOLD (maintien des données) et MAX (valeur maximale)
Sécurité	CAT III 600 V, double isolation, indice de pollution 2
Alimentation	3 piles AAA (1,5 V)
Autonomie	Arrêt automatique après 10 minutes d'inactivité (désactivable)
Dimensions	215 x 90 x 38 mm
Poids	313 g (avec piles)
Température de fonctionnement	0 °C à 50 °C
Température de stockage	-10 °C à 50 °C
Humidité	<95 % sans condensation
Altitude maximale	2000 m
Protection contre les chutes	2 m
Accessoires inclus	Séparateur de lignes 10x (69409), Vérificateur de prises GFCI (RT210), fils d'essai, piles, manuel
Entretien et nettoyage	Essuyer avec un chiffon sec non pelucheux ; ne pas utiliser de solvant
Garantie	Voir le site Klein Tools (www.kleintools.com/warranty)

FOIRE AUX QUESTIONS - CL120KIT Klein Tools

Comment mesurer le courant CA avec la pince ?

Tournez le sélecteur sur la position 200/400 A~. Ouvrez la pince à l'aide de la gâchette et placez-la autour d'un seul fil conducteur. Assurez-vous que la pince est bien fermée et que le fil passe au centre, aligné avec les flèches. La lecture s'affiche à l'écran. Pour des courants inférieurs à 20 A, utilisez la position 2/20 A~ pour une meilleure résolution.

Que signifie NCV et comment l'utiliser ?

NCV (Non-Contact Voltage) permet de détecter la présence de tension CA sans contact. Maintenez le bouton NCV enfoncé ; approchez l'antenne de détection (située sur le dessus) du conducteur. En présence de tension CA (>40 V), le voyant rouge s'allume et un signal sonore retentit. Relâchez le bouton pour quitter le mode.

Comment remplacer les piles ?

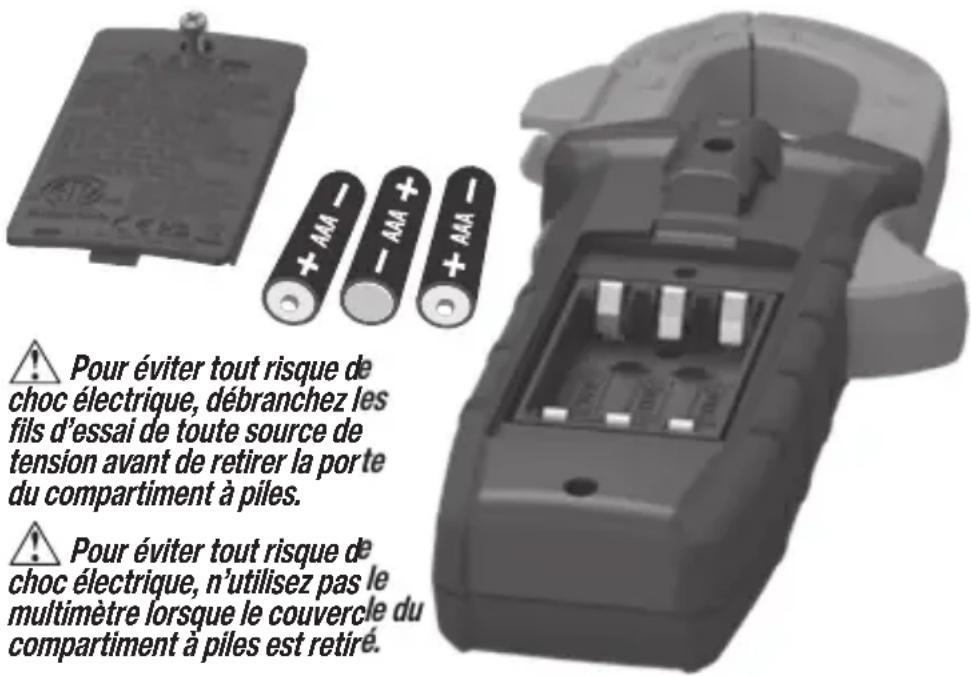

Lorsque l'icône de piles faibles apparaît, débranchez les fils d'essai. Desserrez la vis du compartiment à piles à l'arrière, retirez le couvercle et remplacez les 3 piles AAA en respectant la polarité. Refermez et revissez. N'utilisez pas l'appareil sans le couvercle.

Que faire si l'écran affiche 'OL' ?

'OL' (OverLoad) indique une surcharge : la mesure dépasse la plage sélectionnée ou la valeur maximale de la fonction. Sélectionnez une plage plus élevée manuellement (bouton RANGE) ou passez en mode automatique. En résistance, 'OL' peut aussi signifier un circuit ouvert.

Le CL120 peut-il mesurer le courant continu (CC) avec la pince ?

Non, la pince ne mesure que le courant alternatif (CA). Pour le courant continu, utilisez les cordons de test en position V CC (tension) uniquement ; le multimètre ne mesure pas le courant CC directement.

Comment désactiver l'arrêt automatique ?

Maintenez enfoncé le bouton NCV tout en tournant le commutateur de OFF vers une position de mesure. L'icône d'arrêt automatique disparaît de l'écran. La fonction reste désactivée tant que l'appareil est allumé.

À quoi sert le séparateur de lignes 10x (69409) inclus ?

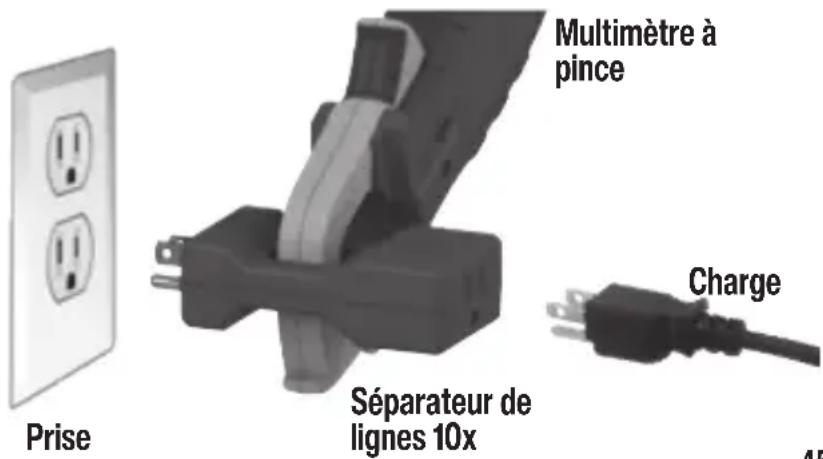

Le séparateur de lignes 10x permet de mesurer le courant d'une charge (jusqu'à 15 A) sans séparer le cordon d'alimentation. Branchez-le dans une prise, puis la charge dans le séparateur. Placez la pince autour du séparateur : la lecture affichée est 10 fois le courant réel (ex. 15 A lu = 1,5 A réel).

Comment utiliser le vérificateur de prises GFCI (RT210) ?

Branchez le RT210 dans une prise standard ou GFCI. Comparez les voyants allumés au code sur l'appareil pour détecter les problèmes de câblage courants. Pour tester une prise GFCI, insérez-le, appuyez sur le bouton TEST de la prise : elle doit se déclencher. Réinitialisez-la. Appuyez ensuite sur le bouton TEST du RT210 pendant 7 secondes : la prise doit se déclencher. Sinon, consultez un électricien.

Quelle est la précision des mesures de tension ?

Pour la tension CA (2 V à 600 V) : ±(2,0 % de la lecture + 5 chiffres). Pour la tension CC (2 V à 600 V) : ±(1,0 % de la lecture + 3 chiffres). La précision est garantie entre 18 °C et 28 °C. Au-delà, un coefficient de température de 0,1x précision/°C s'applique.

Que faire si l'appareil ne s'allume pas ?

Vérifiez d'abord les piles : ouvrez le compartiment et assurez-vous qu'elles sont correctement installées et non usées. Si l'écran reste éteint, remplacez les 3 piles AAA. Vérifiez également que le commutateur est bien tourné sur une position de mesure (pas sur OFF). Si le problème persiste, contactez le service client Klein Tools.

MODE D'EMPLOI CL120KIT Klein Tools

www.kleintools.com/warranty

DISPOSAL / RECYCLE

www.kleintools.com/warranty

Multimètre numérique à pince et à échelle automatique de 400 A c.a.

• TEST DE TENSION SANS CONTACT
• ÉCHELLE AUTOMATIQUE
• MAINTIEN DES DONNÉES
• CONSERVATION D'ÉCHELLE
• INDICATEUR SONORE DE CONTINUITÉ

600V ≈ 400A ~ 20MΩ

V A Ω mV NCV AUTO RANGE HOLD MAX APO 2000 LCO

tà .a. CT

CAT III 600V

69409 Séparateur de lignes 10X

• MESURER COURANT SANS SÉPARER LE CORDON D'ALIMENTATION
• POUR UNE UTILISATION AVEC TOUS LES MULTIMÈTRES À PINCE KLEIN

RT210 Vérificateur de prises GFCI

- DÉTECTER LES PROBLÈMES DE CÂBLAGE COURANTS DANS LES PRISES STANDARD ET GFCI

Le CL120 de Klein Tools est un multimètre numérique à pince à échelle automatique mesurant le courant c.a. à l'aide d'une pince ainsi que la tension c.a./c.c., la résistance et la continuité à l'aide de fils d'essai.

• Environnement : À l'intérieur; N'EXPOSEZ PAS l'appareil à l'humidité, à la pluie ou à la neige.
• Altitude de fonctionnement : 2000 m (6562 pi)
• Humidité relative : < 95 % sans condensation
• Température de fonctionnement : 0 °C à 50 °C (32°F à 122°F)
• Température d'entreposage : -10 °C à 50 °C (14°F à 122°F)
• Précision : Valeurs définies entre 18 °C et 28 °C (65 °F et 83 °F)
• Coefficient de température : 0,1 x (précision indiquée) par °C au-dessus de 28 °C ou en dessous de 18 °C; des corrections sont nécessaires lorsque la température ambiante de travail n'est pas dans la plage de température de précision.
• Dimensions: 215 x 90 x 38 mm (8,46 x 3,54 x 1,50 po)
• Poids : 313 g (11,04 oz) en tenant compte des piles
• Étalonnage : Précis pendant un an
• Arrêt automatique : Après environ 10 minutes d'inactivité
• Normes: IEC EN 61010-1, 61010-2-032. IEC EN 61326-1, 61326-2-2.
  Conforme aux normes UL 61010-1,61010-2-032.
  Certifié conforme aux normes CSA C22.2 n° 61010-1, 61010-2-032.
• Niveau de pollution : 2
• Précision : ± (% de la lecture + nombre de chiffres les moins significatifs)
• Protection contre les chutes : 2 m (6,6 pi)
• Cote de sécurité : CAT III 600 V, classe 2, double isolation CAT III : La catégorie de mesure III est applicable aux circuits de test et de mesure connectés à la partie distribution de l'installation du RÉSEAU basse tension du bâtiment.
• Environnement électromagnétique : IEC EN 61326-1. Cet équipement répond aux exigences pour une utilisation dans des environnements électromagnétiques ordinaires et contrôlés comme les zones résidentielles, les locaux commerciaux et les sites industriels légers.

Les caractéristiques techniques peuvent faire l'objet de modifications.

SPÉCIFICATIONS ÉLECTRIQUES

Fonction Plage Résolution Précision
Tension c.a.(V c.a.)	200,0 mV 0,1 mV		±(2,5 % + 10 chiffres)
	2,000 V 1 mV		±(2,0 % + 5 chiffres)
	20,00 V 10 mV
	200,0 V 100 mV
	600 V 1 V
Tension c.c.(V c.c.)	200,0 mV 0,1 mV		±(1,0 % + 8 chiffres)
	2,000 V 1 mV		±(1,0 % + 3 chiffres)
	20,00 V 10 mV
	200,0 V 100 mV
	600 V 1 V

Impédance en entrée :10 MΩ

Plage de fréquences : 45 Hz à 400 Hz

Courant d'entrée maximal :600 V c.a. eff. ou 600 V c.c.

Courant c.a.(A c.a.)	2,000 A 1 mA	±(2,5 % + 30 chiffres)
	20,00 A 10 mA
	400 A	1 A

Plage de fréquences : 50 Hz à 60 Hz

Résistance	200,0 Ω	0,1 Ω	±(1,2 % + 5 chiffres)
	2,000 kΩ 1 Ω		±(1,2 % + 3 chiffres)
	20,00 kΩ 10 Ω
	200,0 kΩ 100 Ω
	2,000 MΩ	1 kΩ
	20,00 MΩ	10 kΩ ±(2,0 % + 5 chiffres)

Courant d'entrée maximal : 600 V c.a. eff. ou 600 V c.c.

AUTRES APPLICATIONS DE MESURE

Courant d'entrée maximal :600 V c.c. ou 600 V c.a. eff.

• Test de continuité :Signal sonore < 10 Ω, courant maximal 1,5 mA
• Fréquence d'échantillonnage : Environ 3 échantillons par seconde
• Surcharge : « OL » indiqué à l'écran
• Polarité : « - » sur l'écran indique une polarité négative
• Affichage : ACL numérique à 3 1/2 chiffres, 2000 lectures

AVERTISSEMENTS GÉNÉRAUX

Pour garantir une utilisation et un entretien sécuritaires de l'appareil, suivez ces instructions. Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.

• Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant une tension ou un courant de valeur connue.
• N'utilisez jamais le multimètre sur un circuit dont la tension dépasse la tension correspondant à la cote de sécurité de l'appareil.
• N'utilisez pas le multimètre lors d'orages électriques ou par temps humide.
• N'utilisez pas le multimètre ou les fils d'essai s'ils semblent avoir été endommagés.
• Les ensembles de sondes à utiliser pour les mesures du RESEAU doivent être conformes à la norme IEC/EN 61010-031 et avoir une tension nominale CAT IV de 600 V ou plus.
• Assurez-vous que les fils d'essai sont bien installés et évitez de toucher les contacts métalliques des sondes lors de la mesure.
• Faites preuve de prudence lors de mesures sur des circuits de plus de 25 V c.a. eff. ou de 60 V c.c. De telles tensions constituent un risque de choc électrique.
• Pour éviter les lectures faussées pouvant provoquer un choc électrique, remplacez les piles lorsque l'indicateur de piles faibles apparaît.
• Ne tentez pas de mesurer la résistance ou la continuité sur un circuit alimenté en électricité.
• Assurez-vous de respecter en tout temps les codes de sécurité locaux et nationaux. Portez un EPI pour prévenir les blessures causées par les chocs électriques et les arcs électriques lorsque des conducteurs nus alimentés dangereux sont présents.
• Pour éviter tout risque de choc électrique, débranchez les fils d'essai de toute source de tension avant de retirer le couvercle du compartiment à piles.
• Pour éviter tout risque de choc électrique, n'utilisez pas le multimètre lorsque le couvercle du compartiment à piles est retiré.

⚠ AVERTISSEMENTS - FONCTION DE TTSC

• Lorsque la fonction de test de tension sans contact (TTSC) est activée, un voyant rouge allumé ou clignotant et un signal sonore indiquent la présence d'une tension. Même lorsqu'il n'y a pas de signal, une tension peut être présente.
• Avant et après chaque utilisation du testeur de tension sans contact, vérifiez le fonctionnement de l'appareil sur un circuit dont vous connaissez l'état de fonctionnement se trouvant dans la plage de fonctionnement de l'appareil.
• Ne supposez jamais que le fil de mise à la terre et le fil neutre sont hors tension. Les fils neutres des circuits de dérivation à câbles multiples peuvent être sous tension lorsqu'ils sont débranchés; il faut les retester avant de les manipuler.
• Le testeur de tension sans contact NE DETECTERA PAS de tension si :
• Le fil est blindé.
• L'utilisateur n'est pas mis à la terre ou est isolé d'une mise à la terre efficace.
• La tension est une tension c.c.
• Le testeur de tension sans contact POURRAIT NE PAS détecter de tension si :
  • L'utilisateur ne tient pas le testeur.
• L'utilisateur est isolé du testeur à l'aide de gants ou d'autres matières.
• Le fil est partiellement enterré ou se trouvé dans un conduit métallique mis à la terre.
• Le testeur est trop loin de la source de tension.
• Le champ créé par la source de tension est bloqué, atténué ou perturbé.
• La fréquence du courant n'est pas une onde sinusoidale parfaite de 50 à 500 Hz.
• Le testeur n'est pas utilisé dans les conditions de fonctionnement (définies dans la section Caractéristiques).
• Le fonctionnement peut être influencé par les différences dans la conception des prises et dans l'épaisseur et le type de blindage; le testeur pourrait ne pas être compatible avec certains types de prises électriques standard ou inviolables.
• N'appliquez pas l'appareil sur des conducteurs non isolés, sous tension et potentiellement dangereux.
• La détection d'une tension supérieure à 50 V est définie dans les conditions « normales » mentionnées ci-dessous. Le testeur pourrait détecter la tension à partir d'un seuil différent, ou même ne rien détecter, lorsque les conditions sont différentes, sauf si :
• La pointe du testeur se trouve à moins de 0,25 po d'une source de tension c.a. produisant un champ non atténué.
  • L'utilisateur tient le boîtier du testeur dans ses mains nues.
  • L'utilisateur est debout sur une surface mise à la terre ou est relié à la terre.
• L'humidité de l'air est nominale (50 % d'humidité relative).
  • Le testeur est tenu immobile.

SYMBOLES SUR L'APPAREIL

C.A. (courant alternatif) C.C. (courant continu)

Résistance (ohms) Indicateur sonore de continuité

Double isolation, classe II Mise à la masse

Avertissement ou mise en garde Risque de choc électrique

Appareil compatible avec les conducteurs non isolés, sous tension et potentiellement dangereux

V Tension (volts) A Intensité de courant (ampères)

COM Commun NCV Testeur de tension sans contact

Rétroéclairage SEL Sélection

Positif

Négatif

SYMBOLES À L'ÉCRAN ACL

AC C.A. (courant alternatif) DC C.C. (courant continu)

Lecture négative

Maintien des données

Évaluation automatique de la sensibilité

Maintien de la valeur maximale

Piles faibles

Indicateur sonore de continuité

Méga (valeur x 10 ^8 )

k Kilo (valeur x 10 ^3 )

Milli (valeur x 10 ^3 )

V Volts

Ampères

Ohms

Testeur de tension sans contact

Arrêt automatique

Indicateur de tension dangereuse

CARACTÉRISTIQUES DÉTAILLÉES

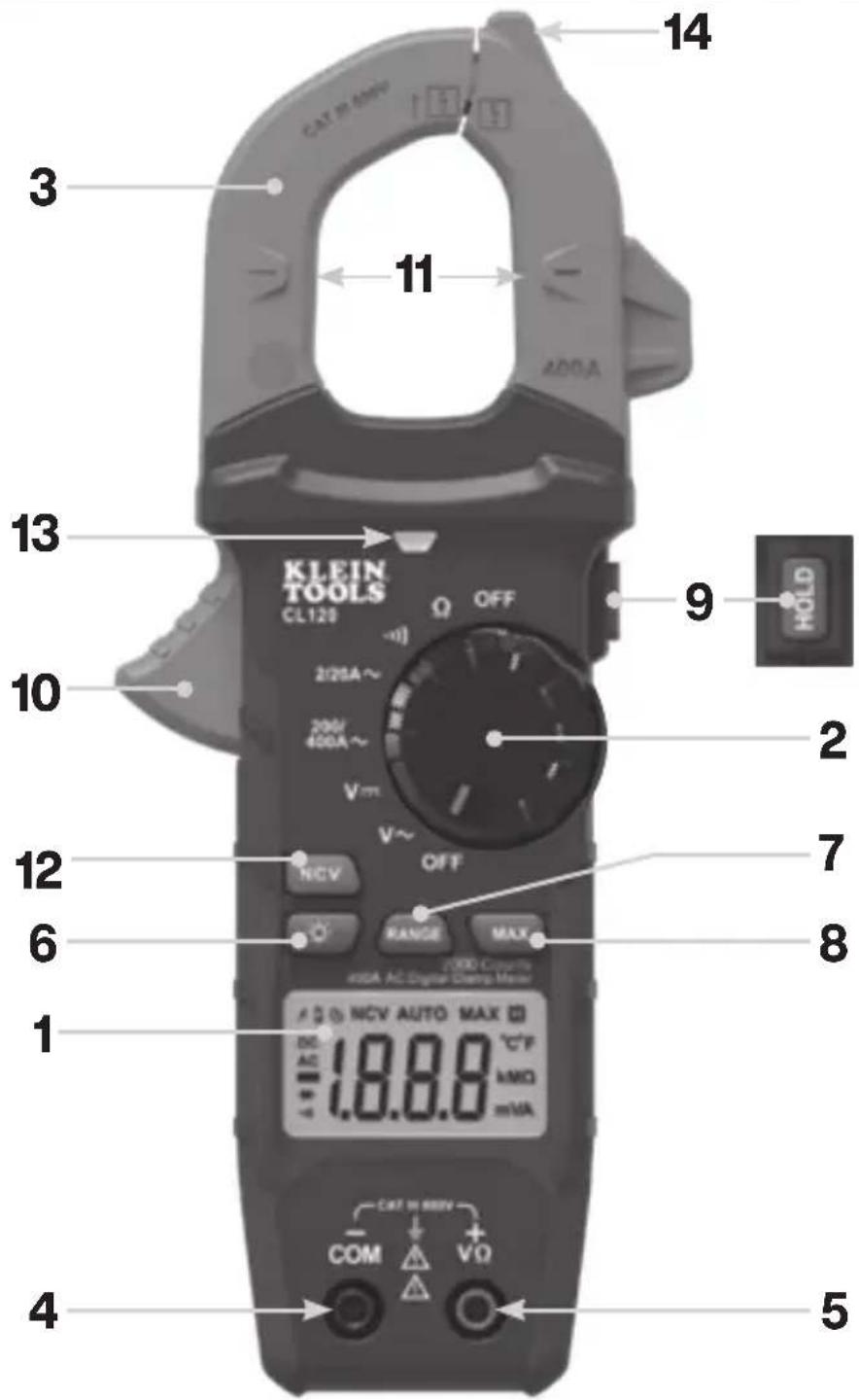

3 CAT 500A 11 14 200A KLEIN TOOLS CL120 Ω OFF 2/25A~ 200/ 400A~ V~m 9 HOLD 2 10 12 6 NCV OFF RANGE MAX 2000 Format 400A AC Digital Clamp Master 1 DC 18.8.8 °C F AC 18.8.8 mQ mA COM VD 4 5

REMARQUE : Ce multimètre ne contient aucune pièce réparable par l'utilisateur.

1 Écran ACL jusqu'à 2000 lectures
3 Commutateur de sélection de fonctions
3 Pince
4 Prise COM
5 Prise VΩ
6 Bouton de rétroéclairage
7 Bouton RANGE (Échelle)
8 Bouton MAX (Maximum)

9 Bouton HOLD (Maintien des données)
10 Gâchette de la pince
11 Marquages de flèche
12 Bouton NCV (Test de tension sans contact)
13 Voyant de tension sans contact
14 Antenne de détection de tension sans contact

BOUTONS DE FONCTION

MARCHE/ARRÊT

Pour allumer le multimètre, tournez le commutateur de sélection de fonctions (2) du réglage OFF (Arrêt) à tout autre réglage de mesure. Pour éteindre le multimètre, tournez le commutateur de sélection de fonctions (2) au réglage OFF (Arrêt). L'icône d'arrêt automatique apparaîtra à l'écran. Par défaut, l'appareil s'éteint automatiquement après 10 minutes d'inactivité. Si le multimètre s'éteint automatiquement lorsqu'un réglage de mesure est sélectionné, appuyez sur n'importe quel bouton pour allumer l'appareil ou tournez le commutateur de sélection de fonctions (2) vers le réglage OFF (Arrêt), puis allumez l'appareil. Pour désactiver cette fonctionnalité, maintenez enfoncé le bouton NCV (Test de tension sans contact) (12) avant d'allumer l'appareil depuis le réglage OFF (Arrêt). Lorsque la fonction d'arrêt automatique est désactivée, l'icône d'arrêt automatique n'est pas visible à l'écran.

RÉTROÉCLAIRAGE

Appuyez sur le bouton avec le symbole de rétroéclairage (6) pour activer ou désactiver le rétroéclairage. Le rétroéclairage ne s'éteint pas automatiquement.

RANGE (ÉCHELLE)

Par défaut, le multimètre est en mode échelle automatique AUéconode détermine automatiquement l'échelle la plus appropriée pour les mesures effectuées. Pour forcer le multimètre à effectuer des mesures en utilisant une autre échelle, utilisez le bouton RANGE (Échelle) (7).

1. Appuyez sur le bouton RANGE (Échelle) (7) pour sélectionner manuellement l'échelle (ast désactivé à l'écran ACL). Appuyez sur le bouton RANGE (Échelle) (7) à plusieurs reprises pour parcourir les échelles disponibles et arrêtez lorsque vous avez atteint la plage souhaitée.
2. Pour retourner en mode échelle automatique, appuyez sur le bouton RANGE (Échelle) (7) pendant plus de deux secondes (aest réactivé).

MAX (MAXIMUM)

Lorsque le bouton MAX (Maximum) (8) est enfoncé, le multimètre mémorise la valeur maximale tout en continuant à faire des lectures.

1. Pendant la mesure, appuyez sur le bouton MAX (Maximum) (8) pour afficher la valeur maximale. Si une nouvelle valeur maximale est mesurée, l'affichage est actualisé et affiche la nouvelle valeur.
2. Appuyez de nouveau sur le bouton MAX (Maximum) (8) pour revenir au mode de lecture normal.

Appuyez sur le bouton HOLD (Maintien des données) (9) pour que la lecture actuelle demeure affichée. Appuyez de nouveau pour retourner au mode de lecture en temps réel.

NCV (TEST DE TENSION SANS CONTACT)

Maintenez le bouton NCV (Test de tension sans contact) (12) enfoncé pour accéder au mode test de tension sans contact afin de vérifier la présence d'une tension c.a. L'icône NCV (Test de tension sans contact) et «EF» (Force électromotrice) apparaîtront à l'écran. Approchez le conducteur à tester à l'aide de l'antenne de détection (14). En présence d'une tension c.a., le voyant de tension sans contact rouge (13) s'allume et des signaux sonores (bips) retentissent. Lorsque l'antenne de tension sans contact (13) approche de la source de tension, la fréquence du signal sonore augmente. Relâchez le bouton NCV (Test de tension sans contact) pour sortir du mode test de tension sans contact.

REMARQUE : Seules les tensions d'au moins 40 V c.a. peuvent être détectées.

INSTRUCTIONS D'UTILISATION

BRANCHEMENT DES FILS D'ESSAI

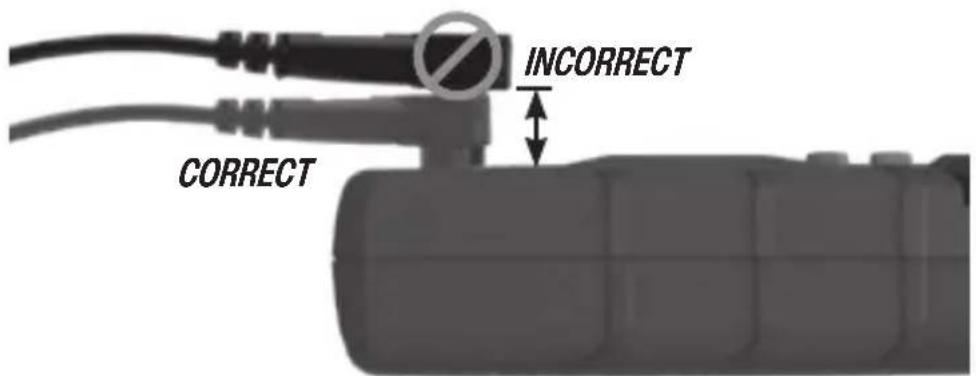

N'effectuez pas de test si les fils d'essai ne sont pas installés correctement. Cela pourrait causer des lectures intermittentes. Pour assurer un raccordement approprié, enfoncez complètement les fils d'essai dans la prise d'entrée.

INCORRECT CORRECT

TESTS DANS DES EMPLACEMENTS CAT. III

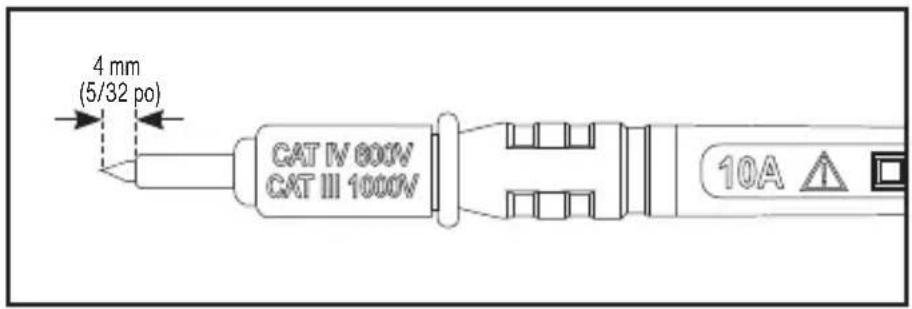

Assurez-vous que l'écran de protection des fils d'essai est enfoncé complètement. Le fait de ne pas utiliser l'écran de protection CAT. III/CAT. IV augmente le risque d'arc électrique.

4 mm (5/32 po) CAT IV 800V CAT III 1000V 10A

TESTS DANS DES EMPLACEMENTS CAT. II

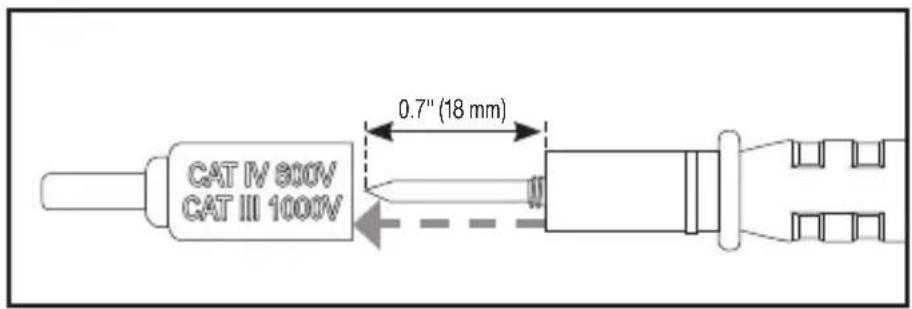

Les écrans de protection CAT. III/CAT. IV peuvent être retirés des emplacements CAT. Il pour des tests sur des conducteurs encastrés, p. ex. les prises murales standard. Assurez-vous de ne pas perdre les écrans de protection.

CAT IV 800V CAT III 1000V 0.7" (18 mm)

INSTRUCTIONS D'UTILISATION

COURANT C.A. (INFÉRIEUR À 400 A)

Le courant c.a. est mesuré en appuyant sur la gâchette de la pince (10) pour ouvrir la pince et en la plaçant autour d'un fil sous tension. Lors de la mesure, il faut veiller à ce que la pince soit complètement fermée et la gâchette complètement relâchée (10); le fil doit passer perpendiculairement à travers le centre de la pince, aligné avec les flèches (11).

CÂBLE SOUS TENSION

FIL NEUTRE FIL DE MISE À LA TERRE FIL DE PHASE

Pour mesurer le courant :

1. Tournez le commutateur de sélection de fonctions (2) pour sélectionner le réglage 200/400 A.

KLEIN TOOLS CL129 OFF 20A~ 20A 40A~ V~ V~ NOV OFF

1. Placez la pince autour du fil. La mesure du courant apparaît sur l'affichage de l'appareil.

REMARQUE : Si la mesure est inférieure à 20 A, tournez le commutateur de sélection de fonctions (2) pour sélectionner le réglage 2/20 A afin d'augmenter la résolution.

KLEIN TOOLS CL120 Q OFF 220A~ 280V 400A~ V~ V~ OFF NCV

Débranchez les fils d'essai lorsque vous effectuez des mesures avec la pince.

INSTRUCTIONS D'UTILISATION

TENSION C.A./C.C. (MOINS DE 600 V)

1. Insérez le fil d'essai ROUGE dans la prise VΩ (5) et le fil d'essai NOIR dans la prise COM (4), puis tournez le commutateur de sélection de fonctions (2) pour sélectionner le réglage V tension c.c.) ou (tension c.a.). Remarquez que DC (c.c.) ou AC (c.a.) est affiché à l'écran.

COM VQ

Fil rougeFil noir

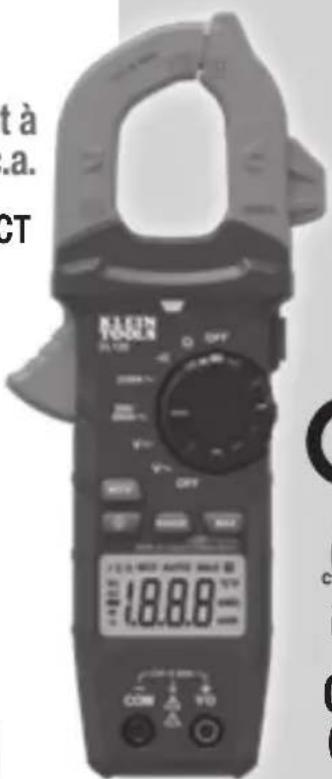

KLEIN TOOLS CL120 Ω OFF -80 200A~ 700V 400A~ V~ V~ OFF NCW

OU

KLEIN TOOLS CL120 Q OFF 235A~ 200V 400A~ V~ V~ OFF NCV

1. Appliquez les fils d'essai au circuit à tester pour mesurer la tension. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

REMARQUE : Si « - » apparaît à l'écran ACL, les fils d'essai sont appliqués au circuit selon la polarité inverse. Inversez la position des fils pour corriger cette situation.

REMARQUE : Lorsqu'une fonction de test de tension est sélectionnée et les fils d'essai forment un circuit ouvert, des lectures de l'ordre du mV peuvent apparaître à l'écran. Il s'agit de bruit normal. En mettant les fils d'essai en contact pour fermer le circuit, le multimètre mesurera zéro volt.

REMARQUE : Pour accéder à l'échelle mV pour la tension c.a. V le bouton RANGE (Échelle) (7) doit être utilisé.

Séquences en mode manuel

	1 pression	2 pressions	3 pressions	4 pressions	5 pressions
Plage c.a.	0-600V 0-200V 0-20V 0-2V 0-200mV
Plage c.c.	0-20V 0-2V 0-200mV 0-600V 0-200V

REMARQUE : Lorsque des tensions supérieures à 25 V c.a. ou à 60 V c.c. sont mesurées, l'indicateur de tension dangereuse apparaît à l'écran.

INSTRUCTIONS D'UTILISATION

MESURES DE RÉSISTANCE

1. Insérez le fil d'essai ROUGE dans la prise VΩ (5) et le fil d'essai NOIR dans la prise COMV, puis placez le commutateur de sélection de fonctions (2) vis-à-vis du symbole de résistance Ωe symbole de résistance apparaît.
2. Coupez l'alimentation du circuit.
3. Mesurez la résistance en connectant les fils d'essai au circuit. Le multimètre choisira l'échelle automatiquement pour afficher la mesure dans l'échelle la plus appropriée.

COM VQ

Fil rougeFil noir

KLEIN TOOLS CL129 Ω OFF 220A~ 24V/ 400A~ V~ V~ OFF NCV

REMARQUE : Lorsqu'une fonction de test de résistance est sélectionnée et que les fils d'essai ne sont pas en contact (ils ne sont pas connectés de part et d'autre d'une résistance), ou encore, lorsqu'une résistance défectueuse est testée, l'écran affiche « O ». Cela est normal.

NE tentez PAS de mesurer la résistance sur un circuit alimenté en électricité.

CONTINUITÉ

1. Insérez le fil d'essai ROUGE dans la prise VΩ (5) et le fil d'essai NOIR dans la prise COM (4), puis placez le commutateur de sélection de fonctions (2) vis-à-vis du symbole de la Indicateur sonore de continuité •»
2. Coupez l'alimentation du circuit.
3. Testez la continuité en connectant un conducteur ou un circuit aux fils d'essai. Si la résistance mesurée est inférieure à 10 Ω, un signal sonore retentit et l'écran indique une valeur de résistance correspondant à la continuité. Si le circuit est ouvert, l'écran indique « B ».

COM VD

Fil rougeFil noir

KLEIN TOOLS CL120 Ω OFF 220A~ 250V 400A~ V~ V~ OFF RCV

NE tentez PAS de mesurer la continuité sur un circuit alimenté en électricité.

ENTRETIEN

REMPLACEMENT DES PILES

Lorsque l'indicateur apparaît à l'écran ACL, il est nécessaire de remplacer les piles.

1. Desserrez la vis imperdable et retirez le couvercle du compartiment à piles.
2. Remplacez les 3 piles AAA (tenez compte de la polarité).
3. Replacez le couvercle du compartiment à piles et resserrez solidement la vis.

Pour éviter tout risque de choc électrique, débranchez les fils d'essai de toute source de tension avant de retirer la porte du compartiment à piles. Pour éviter tout risque de choc électrique, n'utilisez pas le multimètre lorsque le couvercle du compartiment à piles est retiré.

NETTOYAGE

Assurez-vous d'éteindre l'appareil, puis essuyez-le à l'aide d'un linge non pelucheux propre. N'utilisez pas de nettoyant abrasif ni de solvant.

ENTREPOSAGE

Retirez les piles lorsque vous prévoyez ne pas utiliser l'appareil pendant une longue période. N'exposez pas l'appareil à des températures ou a un taux d'humidité élevés. Après une période d'entreposage dans des conditions extrêmes (hors des limites mentionnées dans la section Caractéristiques générales), laissez l'appareil revenir à des conditions d'utilisation normales avant de l'utiliser.

CONFORMITÉ FCC ET IC

Consultez la page de ce produit à l'adresse www.kleintools.com

pour obtenir des renseignements sur la conformité à la

www.kleintools.com/warranty

MISE AU REBUT/RECYCLAGE

Ne mettez pas l'appareil et ses accessoires au rebut. Ces articles doivent être élimines conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites

www.epa.gov/recycle

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street Lincolnshire, IL 60069 1-800-553-4676

[e-mail] www.kleintools.com

69409

DESCRIPTION

Le Séparateur de lignes 10x vous aide à mesurer l'appel de courant d'une charge connectée, par exemple un appareil électrique ou un électroménager, jusqu'à 15 A sans séparer le cordon d'alimentation de l'appareil. Il est conçu pour être utilisé avec les multimètres à pince Klein Tools, mais convient aussi à plusieurs multimètres à pince d'autres fabricants.

CARACTÉRISTIQUES GÉNÉRALES

Humidité relative : < 85 % (sans condensation)

Température de fonctionnement : 0 °C à 50 °C (32 °F à 122 °F)

Température d'entreposage : -20 °C à 60 °C (-4 °F à 140 °F)

Dimensions : 119 x 58 x 31 mm (4,67 x 2,28 x 1,22 po)

Tension nominale :110/125 V c.a. à 50/60 Hz dans une prise à trois fils

Poids : 90,7 g (3,2 oz)

Protection contre les chutes : 1 m (3,3 pi)

Courant de charge maximal : 15 A

Correction de mesure : Le multimètre à pince affiche 10x le courant mesuré; autre-ment dit, une mesure de 1,5 A s'affiche comme 15 A sur le multimètre à pince lorsque le Séparateur de lignes 10x est utilisé.

AVERTISSEMENTS

• Veuillez lire, comprendre et tenir compte de tous les avertissements et de toutes les directives avant d'utiliser cet appareil. Le non-respect pourrait entraîner des blessures graves, voire la mort.
• Ne PAS utiliser cet appareil pour mesurer des charges supérieures à 15 A (dont la valeur affichée sur le multimètre à pince serait supérieure à 150 A lorsque le Séparateur de lignes 10x est utilisé).
• Risque de choc électrique et de brûlures. Tout contact avec un circuit sous tension peut provoquer des blessures graves, voire la mort.
• Ne pas utiliser l'appareil si le Séparateur de lignes 10x semble avoir été endommagé de quelque manière que ce soit. Dans le doute, remplacez le Séparateur de lignes 10x.
• Toujours porter une protection oculaire approuvée.
• Ne PAS utiliser le Séparateur de lignes 10x s'il est humide.
• Cet appareil est conçu pour une utilisation à l'intérieur seulement.
• Communiquez toujours avec un électricien qualifié pour résoudre les problèmes de câblage.

FIG. 2

UTILISATION DU SÉPARATEUR DE LIGNES (FIG. 2)

1. Branchez le Séparateur de lignes 10x dans la prise.
2. Branchez la charge (électroménager ou appareil) dans le séparateur de lignes.
3. Mesurez le courant en accrochant le multimètre à pince autour du Séparateur de lignes 10x.
4. Le courant mesuré par le multimètre à pince représente dix fois (10x) le courant réellement présent dans le circuit.

NETTOYAGE

Essuyez l'appareil avec un linge propre, sec et non pelucheux. N'utilisez pas de nettoyant abrasif ou de solvant.

MISE AU REBUT/RECYCLAGE

Ne pas mettre l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les sites www.epa.gov/recycle.

SERVICE À LA CLIENTÈLE

KLEIN TOOLS, INC.

450 Bond Street

Lincolnshire, IL 60069

1-800-553-4676

[e-mail]

www.kleintools.com

RT210

CARACTÉRISTIQUES GÉNÉRALES

Environnement : À l'intérieur; N'EXPOSEZ PAS l'appareil à l'humidité, à la pluie ou à la neige.

Humidité relative : < 85 % (sans condensation)

Température de fonctionnement : 0 °C à 40 °C (32 °F à 140 °F)

Température d'entreposage : -10 °C à 50 °C (14 °F à 122 °F)

Poids : 37 g (1,3 oz)

Puissance nominale : 0,3 W

Tension nominale : 110/125 V c.a. à 50/60 Hz dans une prise à trois fils

Certification : Conforme à la norme UL Std 1436

Certifié conforme à la norme CSA Std C22.2 # 160

Protection contre les chutes : 2 m (6,6 pi)

Cote de sécurité : CAT II 300 V

CAT II : Catégorie de mesure II applicable aux circuits de test et de mesure directement connectés aux points d'utilisation (prises de courant ou dispositifs similaires) de l'installation du RÉSEAU basse tension

⚠ AVERTISSEMENTS

Veuillez lire, comprendre et tenir compte de tous les avertissements et de toutes les directives avant d'utiliser un testeur. Le non-respect pourrait entraîner des blessures graves, voire la mort.

Avant chaque utilisation, vérifiez le fonctionnement de l'appareil en effectuant un test sur une prise dont le fonctionnement est connu et dont le câblage est correct.

N'utilisez pas l'appareil s'il semble avoir été endommagé de quelque manière que ce soit.

Cet appareil est destiné à une utilisation à l'intérieur seulement.

D'autres équipements ou appareils branchés au circuit vérifié peuvent interférer avec l'appareil; liberez le circuit avant de débuter la vérification.

Ce testeur ne détecte que les problèmes de câblage les plus fréquents.

Communiquez toujours avec un électricien qualifié pour résoudré les problèmes de câblage.

FIG. 1

Voyant allumé

Voyant éteint

VOYANT ANOMALIE EXPLICATION

			Mise à la terre non connectée Le contact de mise à la terre n'est pas connecté
			Neutre ouvert Le contact neutre n'est pas connecté
			Phase ouverte Le contact de phase n'est pas connecté
			Phase/mise à la terre inversées Les connexions de phase et de mise à la terre sont inversées
			Phase/neutre inversés Les connexions de phase et de neutre sont inversées
			Correct La prise est câblée correctement

Phase (noir)Neutre (blanc)

Mise à la terre (vert)

VÉRIFICATION DE LA CONFIGURATION DE CÂBLAGE

Conditions indiquées : câblage adéquat, mise à la terre ouverte, polarité inversée, phase ouverte, neutre ouvert et phase/mise à la terre inversées.

Conditions NON indiquées : qualité de la mise à la terre, fils de phase multiples, combinaisons de défauts, inversement des conducteurs mis à terre et des conducteurs de mise à la terre.

Tous les électroménagers et l'équipement électrique branchés sur le circuit vérifié doivent être débranchés pour réduire le risque de lecture erronée.

PRISES STANDARD

1. Vérifiez le fonctionnement de l'appareil en effectuant un test sur une prise dont le fonctionnement est connu et dont le câblage est correct.
2. Branchez l'appareil dans la prise.
3. Comparez les voyants allumés sur le testeur au code de référence imprimé sur celui-ci.
4. Si le testeur indique que le câblage de la prise est incorrect, consultez un électricien qualifié.

PRISES GFCI

1. Consultez le manuel de l'utilisateur de la prise GFCI pour connaître le fonctionnement de la prise avant d'utiliser ce testeur.
2. Insérez le testeur dans la prise pour vérifier si le câblage est adéquat (voir la FIG. 1). Les voyants sur le testeur devraient s'allumer.
3. Appuyez sur le bouton « TEST » de la prise GFCI. La prise GFCI s'est-elle déclenchée et les voyants sur le testeur se sont-ils éteints?

OUI : Réinitialisez la prise GFCI en appuyant sur le bouton de réenclenchement sur celle-ci. Passez à l'étape 4.

NON : La prise GFCI ne fonctionne pas correctement ou le câblage n'est pas adéquat. Consultez un électricien qualifié.

1. Appuyez sur le bouton de test du testeur pendant 7 secondes. La prise GFCI s'est-elle déclenchée et les voyants sur le testeur se sont-ils éteints?

OUI : Réinitialisez la prise GFCI en appuyant sur le bouton de réenclenchement sur celle-ci. La prise GFCI semble fonctionner correctement.

NON : La prise GFCI ne fonctionne pas correctement ou le câblage n'est pas adéquat. Consultez un électricien qualifié.

NETTOYAGE

Essuyez l'appareil avec un linge propre, sec et non pelucheux. N'utilisez pas de nettoyant abrasif ou de solvant.

CONFORMITÉ FCC ET IC

Consultez la page de ce produit à l'adresse www.kleintools.com

pour obtenir des renseignements sur la conformité à la

Ne pas mettre l'appareil et ses accessoires au rebut. Ces articles doivent être éliminés conformément aux règlements locaux. Pour de plus amples renseignements, consultez les site www.epa.gov/recycle.
