Type de produit	Scie circulaire portative (scie plongeante)
Marque	Mafell
Modèle	K55cc
Dimensions (L x l x h)	234 x 330 x 258 mm
Poids	4,1 kg (sans câble ni guide parallèle)
Puissance absorbée	1300 W (charge nominale)
Tension / Fréquence	230 V~50 Hz / 240 V~60 Hz / 110 V~50 Hz / 120 V~60 Hz
Vitesse de rotation (à vide)	5700 min⁻¹
Vitesse de rotation (en charge)	3300 min⁻¹
Profondeur de coupe maximale	58 mm (0°), 56 mm (30°), 48 mm (45°)
Plage d'inclinaison	0° à 45°
Diamètre de lame (max/min)	168 / 157 mm
Alésage de lame	20 mm
Largeur de coupe (épaisseur de trait)	1,8 mm (max épaisseur corps 1,2 mm)
Diamètre manchon d'aspiration	35 mm
Niveau sonore (puissance acoustique)	103 dB(A) à vide, 104 dB(A) en charge
Niveau sonore (au poste de travail)	93 dB(A) à vide, 91 dB(A) en charge
Vibration (main-bras)	< 2,5 m/s²
Dispositifs de sécurité	Capot protecteur supérieur fixe, capot mobile, couteau diviseur, frein, interrupteur de sécurité
Alimentation	Sur secteur (câble réseau)
Classe de protection	II (double isolation)
Utilisation conforme	Coupe longitudinale et transversale de bois massifs et panneaux dérivés
Maintenance	Nettoyage régulier, graissage spécial (réf. 049040), révision par SAV agréé
Accessoires inclus	Lame carbure 168 mm 24 dents, couteau diviseur, outil de service, notice
Accessoires optionnels	Rails de guidage (F80, F110, F160, F210, F310), guide parallèle K55-PA, rouleau-guide UA, pare-rebond F-RS
Pièces de rechange	Disponibles sur www.mafell.com

FOIRE AUX QUESTIONS - K55cc Mafell

Comment changer la lame de la scie K55cc ?

Débranchez la fiche secteur. Actionnez le poussoir (2) et tirez le levier de blocage (3) vers le haut pour bloquer l'arbre. Desserez la vis de bride (5) dans le sens inverse des aiguilles d'une montre avec la clé mâle à six pans (4). Retirez la vis et la bride de serrage avant (6). Ouvrez le capot mobile et retirez la lame. Montez la nouvelle lame en respectant le sens de rotation, remettez la bride et vissez à fond dans le sens des aiguilles d'une montre.

Comment régler la profondeur de coupe ?

Desserrez le levier de serrage (12). Utilisez le levier à plonger (13) pour régler la profondeur souhaitée (0 à 55 mm). Lisez la valeur sur l'échelle graduée (14) au niveau du bord chanfreiné du levier. Resserez le levier de serrage. Réglez la profondeur de manière à ce qu'elle dépasse de 2 à 5 mm l'épaisseur du matériau.

Comment effectuer une coupe plongeante ?

Desserrez le levier de serrage (12) et placez la machine en position haute avec le levier à plonger (13). Ouvrez complètement le capot mobile à l'aide du levier (16). Positionnez la scie sur la pièce en alignant la lame avec le tracé. Mettez la machine en marche et pressez le levier à plonger (13) vers le bas pour faire plonger la lame. Avancez doucement. Le couteau diviseur revient automatiquement en position après la plongée.

Que faire si la scie ne démarre pas ?

Vérifiez l'alimentation secteur et les fusibles. Si le problème persiste, les balais de charbon peuvent être usés : faites réviser la machine par un service après-vente Mafell agréé.

Comment utiliser le guide parallèle ?

Desserrez les vis à ailettes (20). Réglez la largeur de coupe en décalant la butée (plage droite 33-130 mm, gauche 163-300 mm). Resserez les vis. Le guide peut être monté à gauche ou à droite. Retournez-le pour l'utiliser comme double appui.

Quelle lame de scie choisir pour quel usage ?

Pour la coupe longitudinale : lame 16 dents. Pour coupe longitudinale et transversale : 24 dents (livrée en standard). Pour coupe transversale : 32 dents. Pour coupe de précision : 56 dents. Toutes les lames ont un diamètre de 168 mm, épaisseur de trait 1,8 mm et alésage 20 mm.

Comment régler le couteau diviseur ?

Débranchez la fiche. Desserrez la vis (8) avec la clé mâle à six pans (4). Déplacez le couteau diviseur (7) dans sa fente longitudinale pour obtenir l'écart correct par rapport à la lame (voir ill. 4). Resserez la vis.

Quels sont les niveaux sonores de la scie ?

Niveau de puissance acoustique : 103 dB(A) à vide, 104 dB(A) en charge. Niveau sonore au poste de travail : 93 dB(A) à vide, 91 dB(A) en charge. Portez un protège-oreilles lors de l'utilisation.

Comment nettoyer et entretenir la scie ?

Débranchez la fiche avant tout entretien. Nettoyez régulièrement la machine, surtout les dispositifs de réglage et guidages. Stockez-la dans un endroit sec. Pour une longue inutilisation, vaporisez les parties métalliques nues d'un produit antirouille. Utilisez uniquement la graisse spéciale Mafell réf. 049040 pour les points de graissage.

Quels sont les accessoires optionnels disponibles ?

Rails de guidage (F80, F110, F160, F210, F310), butée d'équerre F-WA, serre-joints F-SZ100MM, pièce de raccordement F-VS, lot système de guidage, pare-rebond F-RS, rouleau-guide UA, guide parallèle K55-PA. Consultez le chapitre 8 de la notice pour les références exactes.

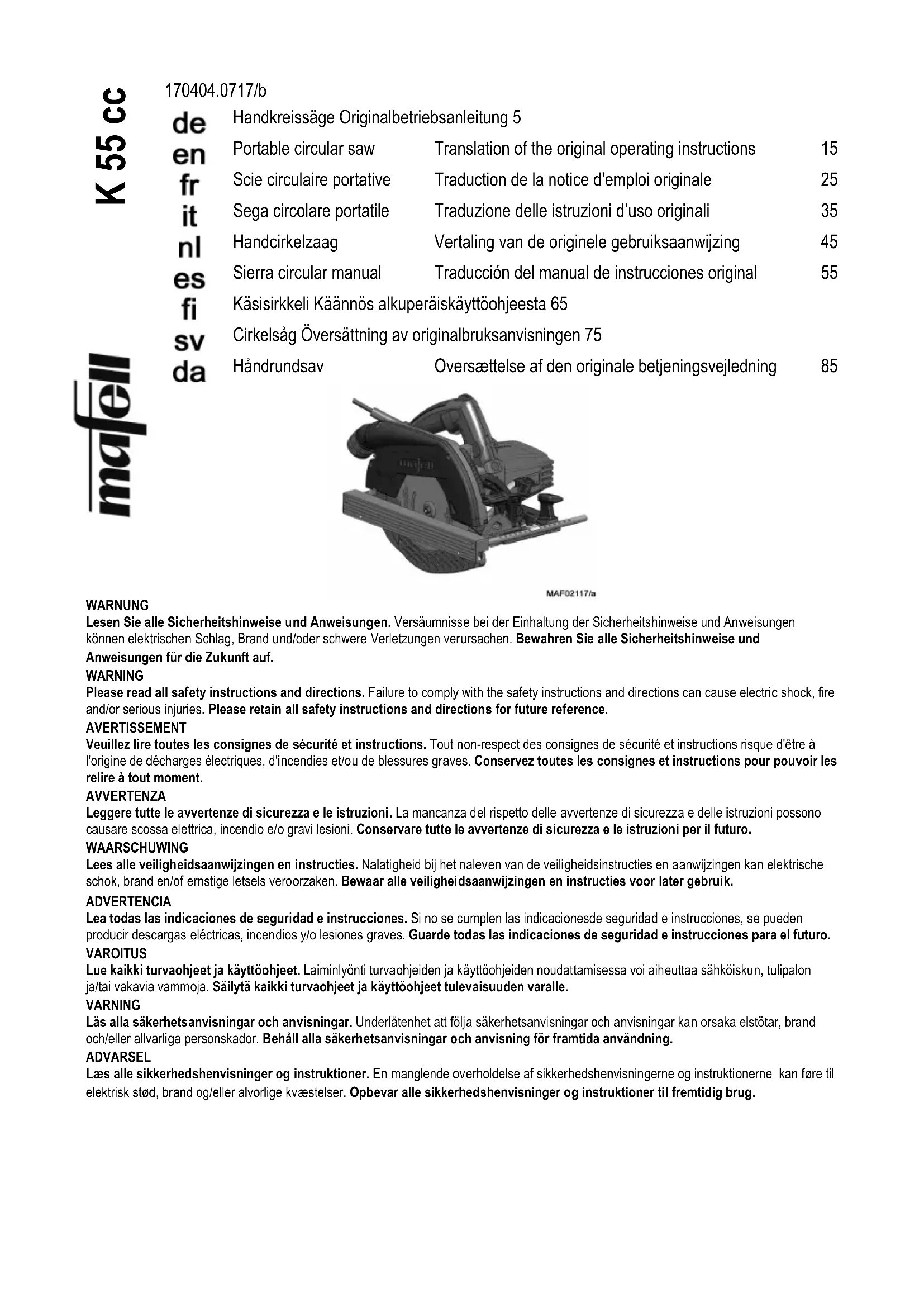

MODE D'EMPLOI K55cc Mafell

Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions risque d'être à l'origine de décharges électriques, d'incendies et/ou de blessures graves. Conservez toutes les consignes et instructions pour pouvoir les relire à tout moment.

AVVERTENZA

F - Déclaration CE de conformité

Nous déclarons par la présente que la machine K 55 cc est conforme aux directives CE applicables comme suit. Lors de la construction, les règlements suivants ont été utilisés.

Plénipotentiaires pour l'assemblage des documentations techniques: Mafell AG

1 Explication des pictogrammes....26
2 Données caractéristiques 26
2.1 Identification du constructeur 26
2.2 Identification de la machine 26
2.3 Caractéristiques techniques 27
2.4 Niveau sonore 27
2.5 Vibration 27
2.6 Équipement standard 27
2.7 Dispositifs de sécurité 28
2.8 Utilisation conforme 28
2.9 Autres risques 28
3 Consignes de sécurité....28
4 Équipement / Réglage 30
4.1 Raccordement au réseau 30
4.2 Aspiration des copeaux 30
4.3 Choix de la lame....30
4.4 Changement de lame 30
4.5 Couteau diviseur 30
5 Fonctionnement....31
5.1 Mise en service 31
5.2 Marche / arrêt 31
5.3 Éclairage 31
5.4 Réglage de la profondeur de coupe....31
5.5 Réglage pour coupes inclinées .... 31
5.6 Coupes en plongée 31
5.7 Sciage d'après tracé....32
5.8 Sciage avec le guide parallèle....32
5.9 Travail avec le rouleau-guide 32
6 Entretien et maintenance 32
6.1 Stockage 32
7 Élimination des défauts 33
8 Accessoires supplémentaires.... 34
9 Schéma éclaté et liste de pièces de rechange....34

1 Explication des pictogrammes

Ce symbole figure partout où vous trouverez des consignes concernant votre sécurité.

Leur non respect peut entraîner des blessures très graves.

Ce symbole signale la présence d'une situation présentant des risques possibles

Qui, s'ils ne sont pas évités, peuvent endommager le produit ou d'autres bien matériels dans ses alentours.

Ce symbole signale la présence de suggestions pour l'utilisation et autres informations utiles.

2 Données caractéristiques

pour les machines portant le n° d'art. 918001, 918002, 918020, 918022, 918025, 918030, 918031 ou 918032

2.1 Identification du constructeur

MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, Téléphone +49 (0)7423/812-0, Fax [phone]

2.2 Identification de la machine

Toutes les indications nécessaires à l'identification de la machine se trouvent sur la plaque signalétique.

Classe de protection II

Marque CE documentant la conformité avec les exigences fondamentales de sécurité et de santé, conformément à l'annexe 1 de la directive pour les machines

Seulement pour les pays de l'Union Européenne

Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux équipements électriques ou électroniques usés et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés séparément et recyclés de manière à ne porter aucun préjudice à l'environnement.

Pour réduire le risque de blessures, lire le manuel d'utilisation.

2.3 Caractéristiques techniques

Moteur universel antiparasité radio / TV	230 V~50 Hz	240 V~60 Hz	110 V~50 Hz	120 V~60 Hz
Puissance absorbée (charge nominale)	1300 W		1300 W	1300 W
Courant en charge nominale	6,0 A		12,5 A	11,6 A
Vitesse de rotation de la lame au ralenti	5700 min^-1
Vitesse de rotation de la lame à charge normale	3300 min^-1
Profondeur de coupe 0^/30^/45^	58 / 56 / 48 mm
Groupe de sciage inclinable	0^-45^
Diamètre de lame de scie maxi/mini	168 /157 mm
Épaisseur de corps de lame maxi	1,2 mm
Largeur de coupe de l'outil	1,8 mm
Alésage de fixation de la lame	20 mm
Diamètre du manchon d'aspiration	35 mm
Poids sans câble réseau, sans guide parallèle	4,1 kg
Dimensions (l x L x h)	234 x 330 x 258 mm

2.4 Niveau sonore

Les niveaux d'émission sonores tels que définis par EN 60745-1 et EN 60745-2-5 s'élèvent à :

	Niveau de puissance acoustique	Niveau sonore au poste de travail
À vide	103 dB (A)	93 dB (A)
En charge	104 dB (A)	91 dB (A)

La mesure d'émission sonore a été effectuée avec la lame de scie livrée en version standard.

Les valeurs ici indiquées ne tiennent pas compte d'une possible dispersion et ne peuvent être prises en compte pour la détermination du niveau d'émission sonore, car ce dernier varie en fonction de la durée d'utilisation, du type de travail et des conditions environnantes. Le niveau sonore nominal ne peut donc être évalué que chez l'utilisateur de la machine et ce, en fonction du cas.

2.5 Vibration

La vibration typique main-bras est inférieure à 2,5 m/s ^4 .

2.6 Équipement standard

Scie circulaire portative K 55 cc complète avec :

1 lame de scie circulaire en carbure ∅ 168 mm, 24 dents
1 couteau diviseur (épaisseur 1,2 mm)
1 outil de service dans la fixation attachée à la machine
1 notice d'emploi
1 livret « Consignes de sécurité »
1 mallette de transport seulement pour n° d'art. 918002, 918030, 918031, 918032

2.7 Dispositifs de sécurité

Danger

Ces dispositifs étant nécessaires au fonctionnement fiable de la machine, il est interdit de les retirer ou de les ponter.

La machine est équipée des dispositifs de sécurité suivants :

• Capot protecteur supérieur fixe
• Capot protecteur inférieur mobile
• Grande plaque de base
• Poignées
• Couteau diviseur
• Dispositif de commande et frein
• Tubulure d'aspiration

2.8 Utilisation conforme

La scie circulaire portative est exclusivement destinée à la coupe longitudinale et transversale de bois massifs.

Les panneaux dérivés du bois tels que les panneaux de particules, les panneaux lattés et les panneaux MDF peuvent être également usinés. N'utiliser que des lames de scie conformes à EN 847-1.

Toute autre utilisation que celle précédemment décrite sera qualifiée de non conforme. La responsabilité du fabricant ne pourra pas être mise en cause en cas de dommages résultant d'une utilisation non conforme.

Pour utiliser la machine de façon conforme, respecter les conditions de fonctionnement, maintenance et entretien dictées par Mafell.

2.9 Autres risques

Danger

Même dans le cadre de l'utilisation conforme et du respect des consignes de sécurité, certains risques résiduels émanent de l'utilisation.

• Contact avec la lame de scie dans la zone de la fente de translation sous la plaque de base.
• Contact lors du sciage, de la partie de lame se trouvant sous la pièce à travailler.
• Contact de pièces en rotation sur le côté : lame de scie, flasque de serrage, vis de flasque.
• Contrecoup de la machine lors du coïncement dans la pièce à travailler.
• Rupture et éjection de la lame de scie ou de morceaux de la lame de scie.
• Contact avec les parties sous tension lors de l'ouverture du boîtier, si la fiche n'a pas été débranchée.
• Lésion de l'ouïe lors de travail long et continu sans protection acoustique.
• Émission de sciures de bois nuisant à la santé lors d'un travail long et continu sans aspiration.

3 Consignes de sécurité

Danger

Toujours respecter les consignes de sécurité ainsi que les règlements de sécurité en vigueur dans le pays respectif de l'utilisateur !

Instructions générales :

• Il est interdit à des enfants ou à des adolescents de se servir de la machine. Exception faite des adolescents en cours de formation et sous la surveillance d'un spécialiste compétent.
• Ne jamais travailler sans les dispositifs de protection consignés pour les opérations correspondantes à effectuer et ne rien modifier sur la machine qui puisse mettre la sécurité en cause.
• Lors de l'utilisation de la machine en plein air, il est recommandé de l'équiper d'un interrupteur de protection contre les courants de court-circuit.
• Les câbles ou les fiches détériorés doivent être remplacés sans retard.
• Éviter de plier le câble. En particulier, ne pas enrouler le câble autour de la machine pendant le transport et le stockage de la machine.

Ne doivent pas être utilisées :

• Des lames de scie fissurées ou des lames de scie déformées.
• Des lames de scie en acier rapide fortement allié (HSS).
• Des lames de scie émoussées, occasionnant une surcharge du moteur.
• Des lames de scie dont le corps est plus épais que le couteau diviseur ou dont la largeur de coupe (avoyage) est inférieure à l'épaisseur du couteau diviseur.
• Des lames de scie pas appropriées à la vitesse de rotation à vide.

Instructions pour l'utilisation d'équipement de protection personnelle :

• Toujours porter un protège-oreilles en travaillant.
• Toujours porter un masque de protection contre la poussière en travaillant.

Instructions pour l'opération :

• Ne mettre les mains ni dans la zone de sciage, ni sur la lame de scie. Retenir de l'autre main la poignée supplémentaire ou le carter du moteur.
• Ne pas mettre les mains sous la pièce à travailler.
• Adapter la profondeur de coupe à l'épaisseur de la pièce à usiner.
• Ne jamais retenir la pièce à travailler d'une main ou d'une jambe. Bloquer la pièce à travailler sur une base stable.
• Ne tenir l'appareil qu'au niveau des poignées isolées en effectuant des travaux au cours desquels l'outil de coupe risquerait de sectionner des câbles électriques coudés ou le propre câble de l'appareil.
• Toujours utiliser une butée ou un guidage de bord droit pour la coupe longitudinale.
• Toujours utiliser des lames de scie ayant la dimension et l'alésage de fixation voulus (par ex. en forme d'étoile ou rond).
• Ne jamais utiliser de rondelles ou de vis de lames de scies endommagées ou incorrectes.
• Bien tenir la scie des deux mais et positionner les bras de manière à ce qu'ils puissent résister aux forces de rebond. Toujours se tenir sur le côté de la lame de scie et ne jamais se placer sur la même ligne que la lame de scie.

- Si la lame de scie se coince ou si le sciage est interrompu pour une autre raison, relâcher l'interrupteur marche-arrêt et retenir la scie dans la pièce à travailler, jusqu'à ce qu'elle soit complètement immobilisée. Ne jamais essayer de la dégager ou de la tirer en arrière hors de la pièce, tant que la lame de scie est en mouvement ou qu'elle risque de rebondir.

- Pour faire redémarrer une scie bloquée dans une pièce, centrer la lame de scie dans l'interstice de coupe et vérifier que les dents de la scie ne restent pas accrochées dans la pièce à travailler.

- Étayer les grands panneaux pour éviter le risque de contrecoup dû au coïncement d'une lame de scie.

- Ne pas utiliser de lames de scie émoussées ou endommagées.

- Définir avant le sciage les réglages de la profondeur et de l'angle de coupe.

- Faire preuve d'une vigilance particulière en effectuant une coupe plongeante dans une zone dissimulée telle qu'un mur par exemple.

- Vérifier avant chaque utilisation si le capot protecteur inférieur ferme bien. Ne pas utiliser la scie, si le capot inférieur manque de mobilité et ne se ferme pas immédiatement. Ne jamais coincer ou attacher le capot protecteur inférieur en position ouverte.

- Vérifier le fonctionnement des ressorts du capot protecteur inférieur. Faire réparer l'appareil si le capot inférieur et les ressorts ne fonctionnent pas correctement.

- N'ouvrir le capot protecteur inférieur à la main que pour des coupes spéciales en plongée ou en équerre. Ouvrir le capot protecteur inférieur avec le levier de rappel et le relâcher dès que la lame de scie a pénétré dans la pièce à travailler.

- Ne pas poser la scie sur un établi ou sur le sol sans que la lame de scie ne soit protégée par le capot protecteur inférieur.

- Utiliser la lame de scie adaptée au couteau diviseur

- Ajuster le couteau diviseur comme décrit dans la notice d'emploi.

- Toujours utiliser le couteau diviseur, sauf pour les « coupes en plongée ».

• Pour que le couteau diviseur puisse être efficace, il ne doit pas se trouver dans l'interstice de sciage.
• Ne pas utiliser la scie avec un couteau diviseur tordu.
• Vérifier que la pièce à travailler ne contient pas de corps étrangers. Ne scier ni clous ni objets métalliques.

Instructions pour entretien et maintenance :

• Le nettoyage régulier de la machine et surtout des dispositifs de réglage et des guidages constitue un facteur de sécurité important.
• N'utiliser que des pièces détachées et des accessoires d'origine MAFELL. À défaut de quoi la garantie du constructeur n'est pas assurée et sa responsabilité est dégagée.

4 Équipement / Réglage

4.1 Raccordement au réseau

Avant la mise en marche, vérifier que la tension du réseau correspond bien à la tension indiquée sur la plaque signalétique de la machine.

4.2 Aspiration des copeaux

Danger

Les poussières nuisant à la santé doivent être aspirées à l'aide d'un aspirateur M.

Raccorder la machine à un dispositif d'aspiration externe approprié avant d'effectuer des travaux avec un fort dégagement de poussière. La vitesse de l'air doit être d'au moins 20 m/s.

Le diamètre intérieur du manchon d'aspiration 1 (ill. 3) est de 35 mm.

4.3 Choix de la lame

Pour obtenir une bonne qualité de coupe, utiliser un outil affûté et choisir une lame dans le tableau suivant, en fonction du matériau et de l'application :

Coupe de bois tendre ou dur, en particulier dans le sens longitudinal par rapport au sens des fibres :

- Lame de scie circulaire en carbure ∅ 168 x 1,8 x 20 mm, 16 dents

Coupes longitudinale et transversale par rapport au sens des fibres du bois tendre ou dur :

- Lame de scie circulaire en carbure ∅ 168 x 1,8 x 20 mm, 24 dents

Coupe de bois tendre ou dur, en particulier dans le sens transversal par rapport au sens des fibres :

- Lame de scie circulaire en carbure ∅ 168 x 1,8 x 20 mm, 32 dents

Coupe « de précision » de bois tendre ou dur, en particulier dans le sens transversal par rapport au sens des fibres :

- Lame de scie circulaire en carbure ∅ 168 x 1,8 x 20 mm, 56 dents

4.4 Changement de lame

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

• Actionner le poussoir 2 (ill. 2) et tirer le levier de blocage 3 (ill. 2) vers le haut. L'arbre de scie est maintenant bloqué et le levier interrupteur verrouillé.
• Desserrer la vis de bride 5 (ill. 3) dans le sens inverse des aiguilles d'une montre à l'aide de la clé mâle à six pans 4 (support ill. 3). Retirer maintenant la vis ainsi que la bride de serrage avant 6 (ill. 3).
• Après l'ouverture du capot mobile, la lame de scie peut être retirée.
• Les brides de serrage doivent être exemptes de particules adhérentes.
• Lors de la mise en place de la lame de scie, faire attention au sens de rotation.
• Remettre la bride de serrage en place, introduire la vis de bride et la serrer en la tournant dans le sens des aiguilles d'une montre.

4.5 Couteau diviseur

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Le couteau diviseur 7 (ill. 3) empêche le coïncement de la lame de scie lors de la coupe longitudinale. L'écart correct par rapport à la lame de scie est représenté dans l'(ill. 4).

• Pour le réglage, desserrer la vis 8 (ill. 3) à l'aide de la clé mâle à six pans 4 livrée (ill. 3).
• Régler le couteau diviseur en le décalant dans sa fente longitudinale et serrer ensuite la vis de nouveau à fond.

5 Fonctionnement

5.1 Mise en service

La présente notice d'emploi doit être portée à la connaissance du personnel chargé de travailler avec la machine, une attention particulière devant être accordée au chapitre « consignes de sécurité ».

5.2 Marche / arrêt

- Mise en marche : Presser le blocage d'enclenchement 9 (ill. 2) pour le déverrouillage vers l'avant. Actionner ensuite la détente d'interrupteur 10 (ill. 2) en maintenant le blocage d'enclenchement appuyé.

Vu qu'il s'agit d'un interrupteur sans blocage, la machine ne fonctionne que tant que cette détente d'interrupteur est actionnée.

- Arrêt : pour l'arrêt, relâcher la détente d'interrupteur 10 (ill. 2). La durée de décélération de la lame de scie est limitée à environ 1 à 2 secondes, grâce au frein automatique incorporé. Le blocage d'enclenchement redevient actif et protège la scie circulaire portative contre tout enclenchement involontaire.

5.3 Éclairage

Attention!

Ne pas fixer la lampe allumée du regard !

L'outil électrique est équipé d'un module d'éclairage 21 (ill. 5).

Le module d'éclairage est alimenté pendant un certain temps, lors de la mise en marche de la machine et est ensuite opérationnel.

Lorsqu'il est prêt à fonctionner, le module d'éclairage coupe automatiquement l'éclairage lors du mouvement de la machine ou l'éteint en cas d'immobilisation prolongée.

5.4 Réglage de la profondeur de coupe

La profondeur de coupe peut être réglée progressivement dans une plage de 0 à 55 mm.

Procéder pour cela de la manière suivante :

• Desserrer le levier de serrage 12 (ill. 1).
- Régler la profondeur de coupe à l'aide du levier à plonger 13 (ill. 1).
- La profondeur de couple réglée peut être relevée sur l'échelle graduée 14 (ill. 1). Le bord chanfreiné du levier à plonger sert pour cela d'indicateur.
• Resserrer le levier de serrage 12 (ill. 1).

Toujours régler la profondeur de coupe de manière à ce qu'elle ait jusqu'à 2 à 5 mm de plus environ que l'épaisseur du matériau à couper.

5.5 Réglage pour coupes inclinées

Pour les coupes biaises, le groupe de sciage peut être réglé sur un angle quelconque de 0° à 45°.

• Pour la position inclinée, amener la machine en position initiale et l'étayer de manière à ce que le groupe de sciage puisse être pivoté.
  • Desserrer le levier 15 (ill. 1).
• Régler l'angle en fonction de la graduation sur le segment à incliner.
  • Serrer ensuite le levier 15 (ill. 1) à fond.

5.6 Coupes en plongée

Danger

Risque de contrecoup en coupe plongeante ! Avant la plongée, aligner le bord arrière de la plaque de base de la machine par rapport à une butée fixée sur la pièce à usiner fixée. Bien retenir la machine au niveau de la poignée, lors de la plongée, et la faire progresser doucement vers l'avant !

• Desserrer le levier de serrage 12 (ill. 1) et régler la machine dans la position supérieure à l'aide du levier à plonger 13 (ill. 1).
• Ouvrir complètement le capot mobile à l'aide du levier 16 (ill. 1), de manière à ce que la machine puisse être posée sur la pièce à usiner. La lame de scie se trouve alors libre au-dessus du bois et peut être alignée par rapport au tracé.
• Mettre la machine en marche et presser le levier à plonger 13 (ill. 1) vers le bas. Ceci permet à la lame de scie de plonger à la verticale dans la pièce à usiner. Relever alors la profondeur de pénétration sur l'échelle graduée 14 (ill. 1). Le couteau diviseur s'écarte vers le haut lors de la plongée. En progressant, la machine libère l'interstice en aval de la lame de scie, de sorte que le couteau diviseur reprend sa position normale.

5.7 Sciage d'après tracé

L'indicateur de tracé mobile 19 (ill. 1) s'adapte également aux coupes biaises. Le bord de traçage correspond au côté intérieur de la lame de scie. Pour les coupes biaises, le tracé peut être vu par l'ouverture pratiquée dans le côté gauche du capot de protection supérieur (flèche, ill. 1).

• Retenir la machine au niveau des poignées et poser la partie avant de la plaque de base sur la pièce à travailler.
• Mettre la scie circulaire portative en marche (voir le chapitre 5.2) et faire avancer régulièrement la machine dans le sens de la coupe.
• À l'issue de la coupe, arrêter la scie en relâchant la détente d'interrupteur 10 (ill.2).

5.8 Sciage avec le guide parallèle

Le guide parallèle sert au sciage parallèle par rapport à un chant présent. Le guide peut être posé aussi bien à gauche qu'à droite de la machine. La plage de coupe sur le côté droit est de 33 - 130 mm (indicateur de lecture « X », ill. 1) et sur le côté gauche de 163 - 300 mm (bord de lecture sur le bord indicateur « Y » ill. 1). Dans la plage de 163 - 220 mm, la machine doit être réglée de 10 mm environ vers le haut, pour que la butée puisse être poussée sous le carter du moteur.

- Après le desserrage des vis à ailettes 20 (ill. 2), il est possible de régler la largeur de coupe en décalant la butée en conséquence et en resserrant de nouveau les vis à ailettes à fond.

En outre, si on le retourne simplement (le plan de guidage pour l'arête de la pièce à travailler étant dirigé vers le haut), le guide parallèle peut également servir de double appui pour améliorer le guidage de la scie circulaire portative. La machine peut être alors guidée le long d'un guidage fixé sur la pièce à usiner.

5.9 Travail avec le rouleau-guide

Le rouleau-guide sert à travailler parallèlement à un bord déjà présent. Le guide peut être posé aussi bien à gauche qu'à droite de la machine. La plage de coupe est d'environ 12 à 40 mm sur le côté droit et d'environ 30 à 210 mm sur le côté gauche.

- Après le desserrage des vis à ailettes 20 (ill. 2), il est possible de régler la largeur de coupe en décalant la butée en conséquence et en resserrant de nouveau les vis à ailettes à fond.

6 Entretien et maintenance

Danger

Débrancher la fiche de secteur avant d'effectuer des travaux de maintenance.

Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien.

Les roulements à billes utilisés sont graissés à vie. Après une longue période d'utilisation, nous recommandons de faire réviser la machine par un service après-vente MAFELL agréé.

N'utiliser pour tous les points de graissage que notre graisse spéciale référence 049040 (boîte d'1 kg).

6.1 Stockage

Nettoyer soigneusement la machine, si elle ne doit pas être utilisée pendant une période prolongée. Vaporiser les pièces métalliques mises à nu d'un produit de protection contre la rouille.

7 Élimination des défauts

Danger

La détermination des causes de dérangements présents et leur élimination exigent toujours une attention et précaution particulières. Débrancher la fiche au préalable !

Les dérangements les plus fréquents et leurs causes sont décrits ci-après. Pour tout autre dérangement, veuillez contacter votre concessionnaire ou directement le service après-vente MAFELL.

Dérangement Cause Élimination
Impossible de mettre la machine en marche	Absence de tension du réseau	Contrôler l'alimentation en tension
	Fusible de secteur défectueux	Remplacer le fusible
	Balais de charbon usés	Amener la machine à un service après-vente MAFELL
La machine s'arrête pendant la coupe	Panne de secteur	Vérifier les fusibles du secteur
	Machine surchargée	Réduire la vitesse d'avance
La lame se coince en avançant la machine	Avance trop rapide	Réduire la vitesse d'avance
	Lame émoussée Relâcher immédialementl'interrupteur. Dégager la machine de la pièce à travailler et changer la lame de scie
	Tensions dans la pièce à travailler
	Mauvais guidage de la machine	Utiliser le guide parallèle
	Surface irrégulière de la pièce à travailler	Niveler la surface
Traces de brûlure au niveau des points de coupe	Lame de scie émoussée ou inappropriée au travail	Changer la lame de scie
Sortie de copeaux obstruée	Bois trop humide
	Travail trop long sans aspiration	Raccorder la machine à une installation d'aspiration externe, p. ex. aspirateur mobile pour la sciure

8 Accessoires supplémentaires

• Lame de scie en carbure ∅ 168 x 1,8 x 20, 16 dents (coupe longitudinale) Réf. 092 476
• Lame de scie en carbure ∅ 168 x 1,8 x 20, 24 dents (coupes longitudinales et transversales) Réf. 092 478
• Lame de scie en carbure ∅ 168 x 1,8 x 20, 32 dents (coupe transversale) Réf. 092 480
• Lame de scie en carbure ∅ 168 x 1,8 x 20, 56 dents (coupe de précision) Réf. 092 482
• Règle de guidage F80, 800 mm de long Réf. 204 380
• Règle de guidage F110, 1100 mm de long Réf. 204 381
• Règle de guidage F160, 1600 mm de long Réf. 204 365
• Règle de guidage F110, 2100 mm de long Réf. 204 382
• Règle de guidage F310, 3100 mm de long Réf. 204 383
• Butée d'équerre F-WA Réf. 205 357
• Accessoires pour le rail de guidage :
  – Serre-joints F-SZ100MM (2 pces) Réf. 205 399
• Pièce de raccordement F-VS Réf. 204 363
  – Lot système de guidage F160 Réf. 204 626
• Kit lot système de guidage F80/160 avec butée d'équerre, comprenant : Réf. 204 749 F80 + F160 + pièce de raccordement + butée d'équerre + 2 serre-joints + lot système de guidage
• Kit lot système de guidage F160/160 comprenant : 2 x F160 + pièce de raccordement + 2 serre-joints + lot système de guidage Réf. 204 805
• Pare-rebond F-RS Réf. 202 867
• Rouleau-guide UA Réf. 206 073
• Guide parallèle K55-PA Réf. 206 825

9 Schéma éclaté et liste de pièces de rechange

Les informations correspondantes, relatives aux pièces de rechange, se trouvent sur notre page web : www.mafell.com

Indice
