EBM 250/ 2 RP - Perceuse Eibenstock - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carotteuse diamant à eau professionnelle
Marque	Eibenstock
Modèle	EBM 250/2 RP
Tension nominale	230 V ~
Puissance absorbée	2500 W
Fréquence	50 - 60 Hz
Courant nominal	11,5 A
Diamètre de perçage max.	250 mm
Porte-outil	1 1/4" UNC (filetage femelle)
Vitesses (à vide)	I : 360 tr/min (jusqu'à 250 mm), II : 850 tr/min (jusqu'à 152 mm)
Classe de protection	I (isolation double)
Indice de protection	IP 20
Poids (moteur seul)	10,5 kg
Dimensions (support BST 250)	430 x 330 x 1040 mm
Poids du support BST 250	15,5 kg
Alimentation en eau	Connecteur Gardena, pression max. 3 bars
Sécurité	Interrupteur PRCD, limiteur de couple, protection contre surcharges (mécanique et électronique), balais auto-stop
Utilisation prescrite	Perçage du béton, pierre, parpaing avec couronne diamantée et arrosage eau
Montage	Sur support de perçage BST 250 / BST 300 (fixation par plaque universelle)
Entretien	Nettoyage après usage, graissage de l'axe, vidange d'huile moteur toutes les 150 h, contrôle des charbons toutes les 200 h
Garantie	12 mois pour les entreprises (justificatif requis)

FOIRE AUX QUESTIONS - EBM 250/ 2 RP Eibenstock

Comment brancher l’interrupteur PRCD ?

L’interrupteur PRCD doit être branché sur une prise de courant avec mise à la terre. Appuyez sur le bouton RESET pour allumer l’appareil. Ne l’utilisez jamais pour allumer ou éteindre le moteur.

Quelle est la pression d’eau maximale autorisée ?

La pression de l’eau ne doit pas dépasser 3 bars. Une pression trop élevée peut endommager les joints et réduire le refroidissement de la couronne.

Comment changer la vitesse de rotation ?

La boîte à 2 vitesses se change uniquement moteur à l’arrêt. Tournez le sélecteur de vitesse. En cas de difficulté, tournez l’axe à la main pour faciliter l’enclenchement. Ne forcez jamais.

Que faire si le moteur ne démarre pas ?

Vérifiez l’alimentation secteur, l’état du câble et de la prise, et l’interrupteur PRCD (appuyez sur RESET). Si les balais de carbone sont usés, le dispositif auto-stop coupe le moteur ; faites remplacer les deux balais par un spécialiste.

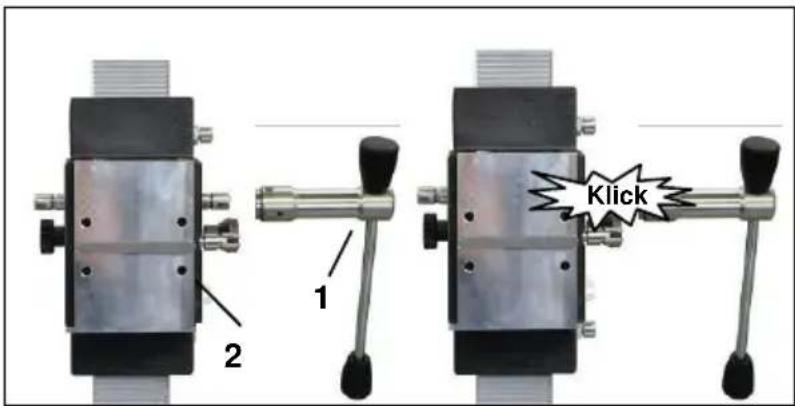

Comment fixer la carotteuse sur le support BST 250 ?

Fixez la plaque de maintien universelle à la carotteuse à l’aide des 4 vis M8x20 fournies. Insérez l’ensemble dans le support et serrez avec la manivelle. Assurez-vous que la plaque est bien bloquée pour éviter tout risque de chute.

Quels diamètres de couronne puis-je utiliser ?

Avec la EBM 250/2 RP, vous pouvez percer des trous jusqu’à 250 mm de diamètre en première vitesse (360 tr/min) et jusqu’à 152 mm en seconde vitesse (850 tr/min). Utilisez des couronnes diamantées avec filetage UNC 1 1/4" femelle ou adaptateur.

Comment entretenir la machine ?

Après chaque utilisation, nettoyez l’outil, graissez l’axe, et vérifiez les arrivées d’air. Toutes les 150 heures, changez l’huile moteur. Toutes les 200 heures, faites vérifier les charbons par un spécialiste. Stockez-la dans un endroit sec et à l’abri du gel.

Puis‑je utiliser la perceuse sans eau ?

Non, la EBM 250/2 RP est une carotteuse à eau. L’arrosage est indispensable pour refroidir la couronne diamantée et évacuer les déblais. L’utilisation à sec endommagerait la couronne et la machine.

Comment procéder en cas de blocage de la couronne ?

Le limiteur de couple désolidarise automatiquement la couronne du moteur. Tenez fermement la machine à deux mains. Réduisez l’avance, vérifiez l’état de la couronne et retirez les débris. Si le blocage persiste, utilisez un foret de diamètre supérieur pour dégager.

Quels équipements de protection sont obligatoires ?

Portez toujours un protecteur antibruit, des lunettes de protection, un casque, des gants et des chaussures de sécurité. Le niveau sonore peut dépasser 85 dB(A). Utilisez un détecteur de métaux avant de percer pour éviter les canalisations.

MODE D'EMPLOI EBM 250/ 2 RP Eibenstock

Consignes de Sécurité

Des instructions et avertissements importants sont présentés par symboles sur la machine

Pour utiliser la machine en toute sécurité, lire d'abord attentivement le mode d'emploi et respecter les directives indiquées.

Travailler concentré et avec soin.

Veuillez à ce que votre espace de travail reste propre et évitez des situations dangereuses.

Mesures préventives afin de protéger la sécurité de l'opérateur

Pour votre propre sécurité, utilisez les lunettes de protection, un protecteur anti-bruit, un masque contre la poussière, les gants de protection et portez une robuste tenue de travail !

Lunettes de protection

Utilisez un casque de chantier

Protecteur antibruit

Gants de protection

Utilisez des chaussures de sécurité

Icons:

Attention : Règles de sécurité

Attention : Voltage dangereux

Attention : Surface chaude

Danger de déchirure ou de coupure

Caractéristiques Techniques

Carotteuse diamant à eau EBM 250/2 RP

Tension nominale:	230 V ~
Puissance absorbée:	2500 W
Ampérage:	11,5 A

Fréquence: 50 - 60 Hz

Diamètre de perçage : 250 mm

Porte-outil: 1 ¼" UNC

Isolation double: I

Degré de protection: IP 20

Poids : 10.5 kg

Antiparasitage selon: EN 55014 et EN 61000

Engrenage	Vitesse en charge	Diamètre de perçage
I 360 m	-1	250 mm
II 850 m	-1	152 mm

Accessoires:

Art.	Art. n°
Supports de perceuse BST 250	09631
Accessiores pour supports de perceuse	35720
Bague en cuivre	35450
Adaptateur 1 1⁄4" i – 1⁄2" i	35116
Colonne à serrage rapide	35730
Réservoir d'eau sous pression, 10 litres, métallique	35810
Aspirateur à sec / à l'eau DSS 25 A	09915
Couronnes diamantées ∅60 – 252 mm
Extensions de foret

Contenu de l'emballage

Le moteur de la carotteuse diamant EBM 250/2RP est doté d'une valve à billes et d'un connecteur GARDENA, d'un interrupteur de protection PRCD, d'un mode d'emploi, d'une clé SW 32 et d'une clé SW 41 dans une boîte en carton.

Mode d'emploi

La carotteuse diamant à eau EBM 250/2 RP est réservé exclusivement pour une utilisation professionnelle et ne peut être utilisée que par du personnel compétent.

La EBM 250/2 RP est équipée d'une carotte diamantée utilisable avec de l'eau pour percer du béton, de la pierre ou du parpaing.

Cet outil peut se monter sur un support de perçage.

Pour utiliser la machine en toute sécurité, lire d'abord attentivement le mode d'emploi et respecter les directives indiquées. Avant la première utilisation de la machine, demander quelques conseils pratiques.

Si le câble de raccordement est endommagé ou sectionné pendant l'utilisation, ne pas toucher, mais retirer immédiatement la fiche du secteur. Ne jamais faire fonctionner l'appareil lorsque le câble est endommagé.

Avant de percer un plafond ou un mur, faites attention de ne pas enter en contact avec un cable électrique, une conduite de gaz ou d'eau. Utilisez un détecteur de métaux approprié.

Si vous avez le moindre doute, demandez à l'architecte en charge du chantier si vous pouvez percer à l'endroit souhaiter.

Le bloc moteur ne doit pas être humide, ni utilisé sous l'eau ou par temps de pluie.

• Ne pas utiliser votre outil en milieu explosive.
• Ne pas utiliser votre outil si vous êtes sur une échelle.
• Ne pas percer de la matière contenant de l'amiante.
• Ne jamais transporter l'outil par le cable. Vérifier avant utilisation que le cable et la prise de courant soient en bon état. Si cela n'était pas le cas, faites réparé votre outil par une personne compétente. Vérifier que l'interrupteur soit en position OFF avant de brancher l'outil.
• Une mauvaise utilisation de l'outil peut jouer sur l'acceptation de la garantie.
• Dans tous les cas de figure :montage ou démontage d'un accessoire ou de l'outil, vous devez débranché la prise de courant.
• Eteignez la machine en cas d'arrêt pour n'importe quelle raison. Evitez de la démarrer soudainement et sans surveillance.
• Ne pas utiliser l'outil lorsque la carcase, l'interrupteur, le cable ou la prise de courant sont endommagés.
• Pendant utilisation, laissez toujours le cordon d'alimentation, le câble d'extension et le tuyau d'extraction à l'arrière et éloigné de la machine.
• Les outils électriques doivent être régulièrement revises par un spécialiste.
• Quand vous percez, évitez que l'eau rentre dans les parties électriques.

• Prenez soin d'observer les règles de sécurité relatives à la collecte de l'eau.

• Après une interruption de travail, vérifier que le foret tourne correctement En appuyant sur l'interrupteur.

• N'utilisez l'outil qu'avec la carotteuse.
• Ne pas toucher les pièces en rotation.
• Les enfants de moins de 16 ans ne peuvent pas utiliser la machine.
• Pendant utilisation, l'utilisateur et toute autre personne debout à proximité doivent porter des protections d'oreilles adaptés, des lunettes étanches, un casque, des gants et chaussures de protection.

- Toujours travailler avec le maximum de concentration.

Pour les instructions supplémentaires sur la sécurité voir le document en annexe!

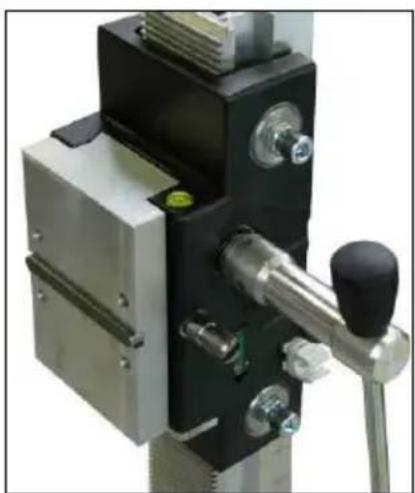

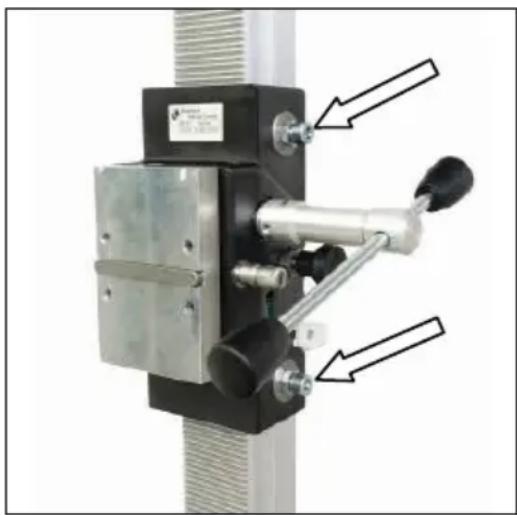

Montage de la carotteuse sur le support

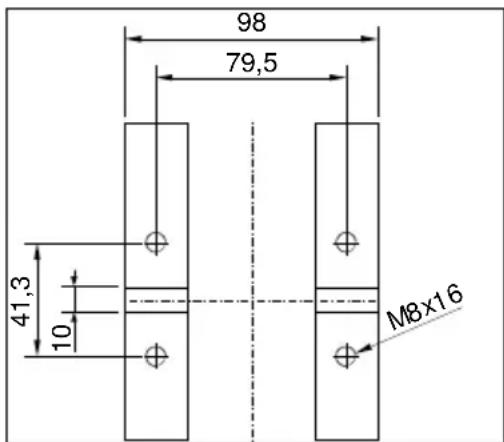

Fixez le pied d'engrenage de la

EBM 250/2 RP à l'aide des quatre vis Allen M 8 à la carotteuse.

Le support de perceuse doit être bien raide et avoir des rails de guidage précis. La broche de la machine doit être parallèle à l'axe du support de la perceuse.

N'utilisez que des carotteuses intactes.

Il est conseillé d'utiliser un anneau collecteur d'eau.

Raccordement électrique

La catégorie de la machine est de classe 1au niveau protection. Pour une utilisation en toute sécurité, cette machine doit être utilisée avec un disjoncteur de sécurité. La machine est équipé d'un interrupteur PRCD et le cable d'une mise à la terre.

Attention!

• Le PRCD ne doit jamais rester dans l'eau.
- Le PRCD ne doit pas être utilisé pour allumer ou éteindre le moteur
- Avant de commencer le travail, veuillez vous assurez du fonctionnement du PRCD (voir ci-dessous : utilisation du PRCD.

Avant la mise en service, vérifiez si la tension et la fréquence du secteur correspondent aux données figurant sur la plaque signalétique. Des écarts de tension de + 6% à - 10% sont admissibles.

N'utilisez qu'un câble d'extension à 3 fils avec conducteur de protection et une section efficace (min. 2.5 mm ^2 ). Une section trop petite enclencherait une perte de puissance excessive et un échauffement excessif de la machine et du câble.

La machine est équipée d'un limiteur de vitesses au démarrage qui empêche toute réponse inattendue des fusibles à expulsion rapides.

Dispositif d'arrosage

Si la couronne diamante n'est pas assez refroidie avec le système d'arrosage cela peut provoquer des dommages à la couronne. Vérifier que le système d'arrosage fonctionne correctement si cela n'était le cas procéder aux vérifications suivantes:

• Vérifier le branchement automatique de pression (Gardena). Etre sur que l'eau soit nette et propre afin de ne pas endommager les joints.
• Si vous voulez agrandir un trou déjà percer, veuillez boucher celui-ci pour avoir une provision d'eau suffisante.
• Attention : La pression de l'eau ne doit pas être supérieure à 3 bars.
• Soyez sur que les segments de la couronne soient correctement refroidis.
• Si vous percez un plafond, prévoyez un collecteur d'eau.
• Drainer le système d'arrosage si la température peut provoquer le gel de l'eau.

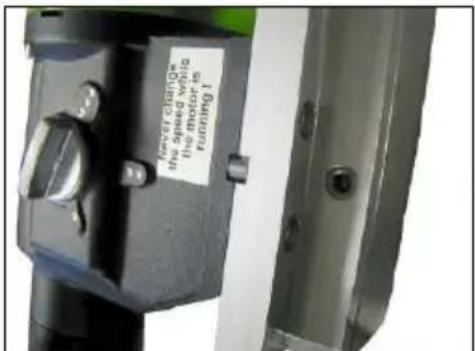

Changement de vitesse

La EBM 250/2 RP est équipée d'une boîte à 2 vitesses dans un bain d'huile. Adaptez la vitesse de rotation en fonction du diamètre du trou (voir la plaque signalétique).

Tourner le changement de vitesse d'une vitesse rapide à une vitesse lente lorsque le moteur est à l'arrêt. Dans le cas de difficultés pour changer de vitesse, tourner l'axe à la main.

Attention!

• Changez uniquement les engrenages lorsque l'outil ne fonctionne pas !
• Ne forcez jamais
• Avant toute utilisation, verifier le bon fonctionnement du bouton poussoir de test.

Couronnes diamantées

Les forets diamant avec fil femelle UNC 1 14 " peuvent être directement vissés sur la broche. Pour les forets avec fil mâle R 12 ", des adaptateurs sont disponibles comme accessoires.

Utilisez toujours des forets qui correspondent au matériau à forer.

Vous pouvez éviter d'endommager la machine en n'utilisant que des carotteuses équilibrées et non déformées. Veillez à ce que les segments de diamant aient assez de coupure de relief vers le corps de la carotteuse.

Changement d'accessoire

Attention!

Cet outil est lourd et peut chauffer pendant son utilisation.

Vous pouvez vous bruler les mains, vous coupez, vous égratignez avec les segments. Débrancher la prise de courant avant d'intervenir sur la machine. Attendez que la machine soit complètement arrêtée Portez toujours des gants pour changer l'accessoire.

L'axe de la carotteuse à un pas à droite.

Pour maintenir l'axe, engager une clé de SW32 sur l'axe de l'outil.

Ne jamais forcer (même avec un marteau) cela pourrait endommager l'appareil.

Mettez de la graisse sur l'axe de l'outil ainsi qu'une une rondelle de cuivre opour faciliter le démontage.

Präparation

Pour utiliser cette machine en toute sécurité, vous devez observer les règles suivantes:

Environnement du lieu de travail

• Gardez votre lieu de travail propre.
• Le lieu de travail doit être suffisamment éclairé.
• Se conformer à la réglementations en ce qui concerne le cable électrique.
• L'alimentation électrique ne doit pas être endommagé par l'outil.
• Faites en sorte de pouvoir atteindre sans problèmes tous les points nécessaires à la sécurité.
• Maintenez toutes personnes à distance pour éviter les accidents.

Espace nécessaire pour une utilisation en toute sécurité.

Maintenez votre endroit de travail sans encombrement (2m).

Präparation

• Vérifier que les blocs à percer soient solidement fixés.
• Avant de percer, vérifier de ne pas entrer en contact avec une conduite de gaz, d'eau ou d'électricité.
• Soyez sur que lorsque la carotte aura traverse la partie à percer que personne soit blessée.
• C'est la même chose pour le perçage d'un plafond.
• Si il y a une possibilité que l'appareil tombe, prévoyez un système de retenu.
• Vérifiez que la carotte soit fixée correctement.
• Utilisez rune carotte en fonction de la matière à percer.
  ■ Vérifiez que le support soit fixé fermement au sol.

Montage du foret

Le foret diamant EBM 250/2 RP ne s'utilise que monté sur une carotteuse. Comme la carotteuse n'est pas fournie avec l'équipement, nous soulignons des types importants de montage.

Dans ce but, veuillez consulter le mode d'emploi de la carotteuse.

Montage de l'aspirateur :

Pour l'aspirateur, assurez-vous qu'il dispose d'une puissance suffisante (minimum -0.8 bar). Assure-vous que les joints ne sont pas usés.

Attention ! N'utilisez pas l'aspirateur sur le mur ou dans le ciel !

Assurez-vous que les vis de réglage sont réglées de façon à ce qu'elles ne dépassent pas le bas du pied du support de perceuse, sinon, cela affecte l'aspirateur et le support peut se détacher de son support.

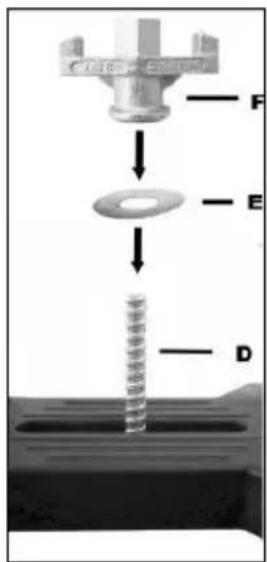

Montage du goujon :

La façon la plus simple de monter le goujon est de fixer le goujon. Si possible, utilisez uniquement des goujons en métal. Le diamètre du goujon ne doit pas être inférieur à 12 mm.

Pour bien monter l'unité de perçage, vous avez besoin du kit de fixation (numéro de commande 35720).
Percez un trou d'un diamètre de 15 mm, 50 mm de profondeur. Veillez à ce que le trou ne présente pas de poussière.

- Insérez un goujon et ouvrez-le avec un mandrin extensible.

- Insérez le fil dans le goujon.

- Placez l'unité de perçage avec le trou profond à la base du fil.

- Placez la rondelle et vissez bien l'écrou à oreilles.

Réglez l'unité de perçage dans la plateforme à l'aide des quatre vis.

Perçage

Phase de perçage

• Interrupteur de surcharge sur On.
  ■ Ouvrir le robinet d'eau
• Mettre la carotteuse en marche, toutefois la couronne ne doit pas encore touchée la surface à percer
• Mettre en contact la surface à percer avec la couronne.
• Enfin, pour effectuer un centrage parfait, éviter de forcer pendant le premier centimètre de perçage.
• Maintenant, vous pouvez accélérer, si la vitesse est trop élevée, les segments de la couronne deviendront vite émoussés.

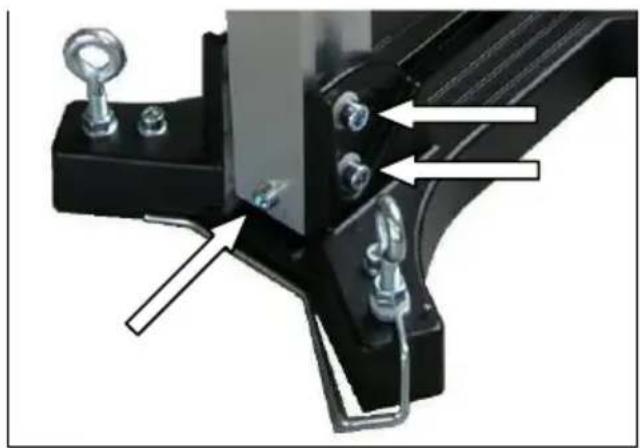

Perçage incliné

• Enlever l'écrou de la plaque, qui maintient la colonne à 90°
• Desserrer la vis entre le support et la colonne et choississez l'angle désiré.
  ■ Serrer à nouveau les deux boulons.
• Au commencement du perçage, utilisé une vitesse lenteau débute du perçage. Si la vitesse est excessive ou la pression trop importante le perçage peut être irrégulier.

Dans le cas ou vous remarquer que durant le perçage la vitesse se réduit, et que vous êtes obligé d'accentuer la pression et que l'eau qui sort est mélangée avec de la limaille de fer, vous êtes certainement en contact avec un morceau de ferraille.

Rallonge de trépan.

Si vous avez à faire un trou plus profond que le matériel dont vous disposez:

• Dans un premier temps, faites le trou avec le matériel dont vous disposez
• Enlever le trépan et le porte-trépan du trou sans démonter l'installation.
  ■ Repositionner l'ensemble dans le trou.

Mettre une rallonge appropriée. Il est préférable de mettre une rondelle de bronze pour faciliter le démontage.

Protection contre les surcharges

I pour protéger l'utilisateur et la machine contre les surcharges, la EBM 250/2 RP est équipée de 2 protections: Mécanique, Electronique.

Mécanique: Si le trépan se bloque dans le trou, le limiteur de couple désolidarise le trépan du moteur. Attention: En cas de blocage instantané, il est nécessaire de tenir fermement et à deux mains la machine ; gardez bien votre équilibre.

Electronique: En cas de blocage instantané, il est nécessaire de tenir fermement et à deux mains la machine ; gardez bien votre équilibre.

Limiteur de couple

Le limiteur est conçu pour absorber les chocs et les surcharges. C'est un moyen de sécurité complémentaire et en aucun cas une protection complète. Par conséquent, soyez vigilant durant le perçage pour maintenir son utilité, il doit fonctionner pendant deux secondes maximum. Glisser pendant de longues périodes détruit le limiteur de couple. A près usure, le limiteur doit être changé par un service spécialisé.

Segment cassé

Dans le cas ou un segment casse ou un autre morceau de fer empêche de percer, arrêtez immédiatement le perçage. Faire un trou avec un autre accessoire avec un diamètre de 15mm ou 20mm supérieure.

N'essayez jamais de repercer avec un accessoire de même diamètre.

Après le perçage

Après avoir fini de percer:

■ Enlever l'outil du trou.
- Pour arrêter le moteur. Utiliser l'interrupteur et non le disjonteur de sécurité.
■ Fermer le robinet.

Enlever le morceau de carrotte lorsqu'il est est bloqué à l'intérieur de l'accessoire :

■ Démonter l'accessoire de l'outil.
- Mettez l'accessoire en position droite.
- Taper tout doucement avec un morceau de bois contre le tube afin de faire tomber le morceau de carotte. Ne jamais utiliser de marteau ou d'un outil dur pour effectuer cette opération. Car vous ne pourriez pas réutiliser l'accessoire.

Enlever la carotte d'un trou aveugle

Casser la carotte à l'aide d'un levier et puis enlever la carotte avec un tournevis

Entretien

Avant de procéder à des travaux d'entretien ou de réparation, retirer la prise du secteur et vérifier la mise hors service de la ponceuse.

Les réparations ne peuvent être effectuées que par un personnel qualifié, choisi en raison de sa formation et de son expérience.

Après chaque réparation, l'appareil doit être examiné par un électricien qualifié. De par sa conception, cette machine nécessite un minimum de soin et d'entretien. Il faut cependant régulièrement effectuer les travaux suivants ou examiner les pièces suivantes.

• Nettoyez correctement l'outil après chaque utilisation. Graissez l'axe de l'outil. Les ouies d'aération doivent être toujours propre prenez soin de ne pas faire entrer de le dans le moteur.
• Après 150 heures d'utilisation, l'huile moteur doit être changée, le changement de l'huile accroit la vie de la machine.
• Après 200 heures d'utilisation, les charbons doivent être vérifiés par un spécialiste et changés si nécessaires. (Charbons d'origine uniquement).
  ■ L'interrupteur, le cable, et la prise doivent être régulièrement vérifiées par un spécialiste.

Protection de l'Environnement

Recyclage des matières premières plutôt que Traitement des déchets

Pour éviter des dommages liés au transport, l'appareil doit être livré dans un emballage résistant.

L'emballage, ainsi que le moteur et ses accessoires sont fabriqués à partir de matériaux recyclables, ce qui permet de les traiter de manière écologique une fois arrivés en fin de vie. Les composants plastiques sont identifiés en fonction de leur nature ce qui facilite leur tri par les usines de retraitement.

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les ordures ménagères !

Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement

Bruit / Vibration

Le bruit de cet outil électrique est mesuré selon la norme DIN 45 635, partie 21. Le niveau de pression acoustique sur le lieu de travail peut dépasser 85 dB (A). Dans ce cas, il convient de prendre des mesures de protection anti-bruit pour l'utilisateur.

Portez une protection acoustique !

La vibration de la main et du bras est typiquement plus petit que 2,5 m/s². Données de mesure conformément à la norme européenne 60 745.

Le niveau de vibrations revendiqué correspond aux principales utilisations de l'appareil. Cependant, si l'appareil est utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, le niveau de vibrations peut différer. Ceci peut augmenter sensiblement la sollicitation vibratoire pendant toute la durée de travail.

Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est éteint ou en fonctionnement, mais non utilisé. Ceci peut réduire sensiblement la sollicitation vibratoire pendant toute la durée de travail. Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibration, telles que par exemple : Entretien de l'outil électroportatif et des outils de travail, maintenir les mains chauds, organisation des opérations de travail.

Balais auto-stop

Pour protéger le moteur, cette machine à usiner est munie de balais auto-stop. Lorsque les balais en carbone sont usés, la machine s'éteint d'elle-même. Dans ce cas, les deux balais doivent être remplacés au même moment par des balais d'origine par un spécialiste en électricité.

Fonctionnement défectueux

Dans le cas d'un mauvais fonctionnement de l'interrupteur, il faut débrancher l'outil. Les réparations des outils électriques ne peuvent se faire seulement par spécialiste agréé.

Disfonctionnement

Défectuosité	Cause possible	Reparation
L’outil ne fonctionne pas	Pas de courantCable ou prise défectueuseInterrupteur défectueuxL’interrupteur PRCD s’éteint	Essayer sur une autre prise.Vérifiez l’installation, faire les réparations par un spécialisteVérifiez l’installation, faire les réparations par un spécialisteAppuyer sur RESET pour allumer
Le moteur fonctionne mais l’outil ne tourne pas	Mauvais enclenchement de l’engrenage ou décrochage accidentelTransmission défectueuse	Utilisez l’interrupteur de l’engrenage pour engager l’engrenage requisFaire les réparations par un spécialiste
La vitesse du moteur diminue	La couronne est défectueuseLa pression du débit d’eauest trop importanteLe trépan ne coupe plus	Changer la couronneVérifier le débit d’eauAffûter le trépan à l’aide d’un bloc à aiguiser en mouvement circulaire
Le moteur ne fonctionne pas	SurchauffeDisjoncteur de surchargeLes balais de carbone sont usés – l’interrupteur de balais auto-stop s’éteint	Mettez l’outil en position droite et désengagez l’outilRessayez de redémarrer à l’aide de l’interrupteurLes deux balais doivent être remplacés par des balais d’origine par un spécialiste en électricité
Fuite d’eau	Joints défectueux	Faire les réparations par un spécialiste

Garantie

Conformément à nos conditions générales de vente, la durée de la garantie pour les entreprises est de douze mois (justification par facture ou bon de livraison).

Les dommages résultant d'une utilisation anormale, d'une surcharge ou d'une manipulation non conforme en sont exclus.

Les dommages résultant de vices de matières premières ou de fabrication seront pris en charge gratuitement par réparation ou remplacement.

Les réclamations ne peuvent être acceptées que lorsque l'appareil est envoyé non démonté au Service Après-vente Eibenstock.

CE Certificat de Conformité

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants:

EN 61 029, EN 55 014, EN 61 000

conformément aux termes des réglementations en vigueur 2011/65/EU, 2004/108/EG, 2006/42/EG

Dossier technique (2006/42/CE) auprès de:

Ihr Fachhändler Your distributor Votre marchand spécialisé Uw distributeur Wasz dostawca Stok yapan

Consignes de Sécurité

Des instructions et avertissements importants sont présentés par symboles sur la machine :

Attention : Règles de sécurité

L'outil, la couronne et le support sont lourds Attention : Risque d'écrasement

Danger de déchirure ou de coupure

Pour votre protection quelques mesures de sécurité doivent être prises :

Utilisez un protecteur anti-bruit

Utilisez des lunettes de protection

Utilisez un casque

Utilisez des gants de protection

Utilisez des chaussures de sécurité

Débranchez l'outil avant tous les travaux à l'appareil

Données techniques

Support de carottage BST 250, BST 300

Dimensions: BST 250 : BST 300 :	430 x 330 x 1040 mm 540 x 330 x 1100 mm
Longueur du support : 995 mm
Poids : BST 250: BST 300:	15,5 kg 18,5 kg
Diamètre de perçage maximum : BST 250: BST 300:	250 mm 350 mm
Inclinaison : 0° à 45°
Frein de manette : Oui
Blocage en position finale : Oui
Fixation du moteur : Fixation rapide par plaque universelle
Adaptation à la surface : 4 vis de positionnement / 2 niveaux

Accessoires disponibles :

Article	N° de commande
Jeu de fixations (béton) 35720
Jeu de fixations (maçonnerie) 35724
Cheville à enfoncer 35722
Cheville RAWL 35725
Colonne à serrage rapide 35730

Matériel livré

Support de carottage avec manette, clé hexagonale SW 6 et SW 8, 4 vis à tête creuse M8 x 20 et instruction d'utilisation dans le carton.

Utilisation prescrite

Le support de carottage est conçu pour des carotteuses ayant une plaque de fixation. Le diamètre maximum de perçage ne peut pas excéder la valeur précisée au tableau. Quand vous percez au dessus de votre tête, utilisez toujours un récupérateur d'eau. La responsabilité du fabriquant n'est pas engagée dans le cas d'une utilisation mauvaise ou désaffectée.

Opérations

Vérifiez après chaque utilisation que les vis soient fixées correctement pour une utilisation en toute sécurité.

Montage de la manette

■ Montez la manette (1) au chariot (2) du coté gauche ou du coté droit en fonction du travail à exécuter
■ Vérifiez si la manette (1) est fixée correctement.

Montage du support

Fixation au béton au moyen de cheville

Pour le murage utilisez des chevilles RAWL

• Indiquez la position du trou de fixation qui doit être percé.
• Percez le trou (∅ 15) 50 mm de profondeur (A), dans lequel la cheville M12 (B) sera placée et étalez la cheville au moyen de l'outil d'insertion (C)
  ■ Insérez la vis à serrage rapide (D) dans la cheville
• Posez le support.
• Fixez la rondelle (E) et puis l'écrou de fixation (F) sur la vis à serrage rapide (D).
  ■ Serrez l'écrou (F) au moyen d'une clé SW 27.
• Avant et après de serrer l'écrou (F), réglez les 4 vis arrêtoir pour l'ajustement à la surface.

Vous devez impérativement vérifier si le support est solidement fixé.

Fixation du support avec colonne de serrage rapide

Pour pouvoir fixer le support avec la colonne de serrage rapide, la distance entre les murs doit être entre 1.7 m à 3 m.

Positionnez le support. Positionnez la colonne de serrage rapide le plus près possible de la colonne sur la base. Fixez le support en tournant la manivelle (G) dans le sens des aiguilles d'une montre. Sécurisez l'ajustage avec le boulon approprié (H).

Attention : Le support doit être bien attaché à la surface. Sinon, l'utilisateur pourrait subir des blessures ou le support pourrait être endommagé. Des mouvements lors de serrage causent un mouvement ovalisé de la couronne contre la paroi. En conséquence les segments de la couronne pourraient rompre. De même, la couronne pourrait gauchir dans le trou de serrage, ça peut causer des endommagements de la couronne.

Fixation de la carotteuse

Attention lors du placement de la machine ! Danger de contusion. Portez des gants de protection !

Montage de la plaque de machine

Déplacez l'outil à l'aide de la manivelle jusqu'à il encliquette en position finale.

Utilisez la manivelle pour débloquer la plaque de maintien. Prenez et fixez-la sur la carotteuse comme décrit ci-dessous.

Le support est livré avec une plaque de maintien, un ressort d'ajustage 10 mm et 4 vis à tête creusent M8x20. La plaque de maintien se fixe sur l'outil à l'aide de la clé de telle manière à ce que l'accouplement soit du même coté que du sélecteur de vitesse. Puis insérez et vissez les 4 vis.

Insérez la carotteuse avec la plaque de montage dans le support et fixez-la à l'aide de la manivelle (voir ci-dessus).

Pour utiliser la carotteuse en toute sécurité, vous devez observer impérativement l'instruction d'utilisation et les consignes de sécurité de laquelle !

Préparation

Pour utiliser cette unité de perçage en toute sécurité vous devez observer les règles suivantes :

Environnement du lieu de travail :

• Gardez votre lieu de travail propre.
• Le lieu de travail doit être suffisamment éclairé.
• Se conformer aux réglementations en ce qui concerne le câble électrique.
• L'alimentation électrique ne doit pas être endommagé par l'outil.
• Faites en sorte de pouvoir atteindre sans problèmes tous les points nécessaires à la sécurité.
• Maintenez toutes personnes à distance pour éviter les accidents

Espace nécessaire pour une utilisation en toute sécurité :

Maintenez votre endroit de travail sans encombrement (environ 2 m).

Perçage

Perçage incliné

Enlevez l'écrou de la plaque, qui maintient la colonne à 90°.

Desserrez les deux vis à tête creuse M 10 avec la clé inclus SW 8. Choisissez l'angle désiré et serrez à nouveau les deux vis.

Après le perçage repositionnez la colonne à 90°. Arrêtez la avec la vis.

Supplémentaire au BST 300 la vis à croisillon de l'étayage doit être desserré.

La échelle au colonne dentée facilite l'ajustage du l'angle de perçage.

Au commencement du perçage, utilisé une vitesse lente au débute du perçage. Si la vitesse est excessive ou la pression trop importante le perçage peut être irrégulier.

Pour obtenir la profondeur de perçage nécessaire vous devez utiliser éventuellement une rallonge pour la couronne.

Désassemblage de l'unité de carottage.

• Remontez l'ensemble du système et bloquez en position haute.
  ■ Démontez la couronne.
  ■ Desserrez l'écrou papillon (F)

Maintenez fermement le support en faisant cette opération.

■ Démontez le support.
■ Dévissez la vis à serrage rapide (D).

Soin et entretien

• Gardez le support propre, spécialement l'engrenage et les 4 pièces qui coulissent. L'ensemble doit être lubrifié régulièrement pour un bon fonctionnement.
• Les pièces doivent se déplacer sans à coups pour avoir des bonnes performances.
• Attention ! Après 10 perçages on doit contrôler si les coulisseaux ont été débloqués à cause de la vibration. S'il y a des difficultés de déplacement, procédez aux modifications comme ci-dessous indiquées.

• Utilisez une clé plate SW 17 pour desserrer le contre-écrou à la vis à tête hexagonal.
• Ajustez les deux vis à tête hexagonale à l'aide d'un tournevis SW 8
• Serrez encore le contre-écrou et vérifiez si la tête se déplace sans efforts.

Garantie

Conformément à nos conditions générales de vente, le délai de garantie pour les entreprises est de douze mois (justification par facture ou bon de livraison).

Dommages résultant d'une utilisation anormale, d'une surcharge ou d'une manipulation non conforme sont exclus.

Les dommages résultant de vices de matières premières ou de fabrication sont éliminés gratuitement par la réparation ou une livraison de remplacement. Les réclamations ne peuvent être acceptées que lorsque l'appareil est envoyé non démontée au fournisseur ou au service de Eibenstock.

Il est nécessaire que la machine (par ex. : EBM 250/2 RP) utilisée dans cet appareil de forage respecte les exigences décrites dans les spécifications de l'appareil de forage (par ex. : diamètre de perçage, montage du moteur).

Nous déclarons que cet appareil a été conçu conformément à la norme 2006/42/EC.

Cet appareil ne doit pas être mis en service tant qu'il n'a pas été établi que l'outil motorisé à raccorder à cet appareil est conforme à la norme 2006/42/EC (identifié par le marquage CE sur l'outil motorisé).

Ihr Fachhändler Your distributor Votre marchand spécialisé Uw distributeur
