MODE D'EMPLOI CR-H101DAB TEAC

C Skip (|◀◀/▶▶|) buttons

Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes.

Le point d'exclamation dans un triangle équilatéral sert à prévenir l'utilisateur de la présence d'instructions importantes de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR PRÉVENIR LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ.

ATTENTION

• NE RETIREZ PAS LES CAPOTS EXTERNES OU BOÎTIERS POUR EXPOSER L'ÉLECTRONIQUE. AUCUNE PIÈCE INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR.
• SI VOUS RENCONTREZ DES PROBLÈMES AVEC CE PRODUIT, CONTACTEZ LE MAGASIN OÙ VOUS AVEZ ACHETÉ L'UNITÉ. N'UTILISEZ PAS LE PRODUIT TANT QU'IL N'A PAS ÉTÉ RÉPARÉ.
• L'UTILISATION DE COMMANDES, DE RÉGLAGES OU LE SUIVI DE PROCÉDURES AUTRES QUE CE QUI EST DÉCRIT DANS CE DOCUMENT PEUT PROVOQUER UNE EXPOSITION À UN RAYONNEMENT DANGEREUX.

La plaque signalétique se trouve sous l'unité comme représenté ci-dessous.

Façade

Plaque signalétique

Les autres noms de société, noms de produit et logos présents dans ce document sont des marques commerciales ou déposées de leurs détenteurs respectifs.

1) Lisez ces instructions.
2) Conservez ces instructions.
3) Tenez compte de tous les avertissements.
4) Suivez toutes les instructions.
5) N'utilisez pas cet appareil avec de l'eau à proximité.
6) Ne nettoyez l'appareil qu'avec un chiffon sec.
7) Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.
8) N'installez pas l'appareil près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.
9) Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise absolète.
10) Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.
11) N'utilisez que des fixations/accessoires spécifiés par le fabricant.
12) Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot
13) Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.
14) Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.
- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.
- La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.
- Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une

pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des piles installées), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

Précautions concernant les piles

Un mauvais emploi des piles peut entraîner leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches. Veuillez lire et suivre attentivement les précautions suivantes.

• Veillez à insérer les piles avec leurs pôles positif (⊕) et négatif (⊖) correctement orientés.
• Utilisez des piles du même type. N'utilisez jamais des types de pile différents ensemble.
• Si la télécommande doit rester inutilisée durant une période prolongée (plus d'un mois), retirez ses piles pour éviter qu'elles ne coulent.
• Si les piles coulent, essuyez le liquide dans le compartiment des piles et remplacez les piles par des neuves.
• N'utilisez pas de piles d'un type autre que celui spécifié. Ne mélangez pas des piles neuves avec des anciennes et n'utilisez pas ensemble des types de pile différents.
• Ne chauffez pas et ne démontez pas les piles. Ne jetez jamais les piles dans un feu ou dans de l'eau.
• Ne conservez et ne transportez pas les piles avec d'autres objets métalliques. Les piles pourraient entrer en court-circuit, couler ou exploser.
• Ne rechargez jamais une batterie sans avoir vérifié qu'elle peut l'être.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES (suite)

Informations sur le laser

Ce produit contient un système laser à semi-conducteur dans son boîtier et est répertorié comme « PRODUIT LASER DE CLASSE 1 ».

Pour éviter d'être exposé au faisceau laser, n'essayez pas d'ouvrir le boîtier.

Laser :

Type: EP-HD870PB

Fabricant: GUANGDONG EVER BRIGHT GROUP CO.,LTD

Puissance laser : moins de 1 mW sur la lentille de l'objectif Longueur d'onde : 792±25 nm

Nous, TEAC AUDIO EUROPE, Gutenbergstr. 3, 82178 Puchheim, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC décrit dans ce mode d'emploi est conforme aux normes techniques lui correspon

Pour les consommateurs européens Mise au rebut des équipements électriques et électroniques et des piles et/ou accumulateurs

(a) Tout équipement électrique/électronique et pile/accumulateur hors d'usage doit être traité séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques/électroniques et piles/accumulateurs hors d'usage, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des équipements électriques/électroniques et piles/accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.

(d) Le symbole de déchets d'équipements électriques et électroniques (DEEE), qui représente une poubelle à roulettes barrée d'une croix, indique que les équipements électriques/électroniques et piles/accumulateurs doivent être collectés et traités séparément des déchets ménagers.

Si une pile ou un accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles et accumulateurs (2006/66/CE), alors les symboles

chimiques de ces éléments seront indiqués sous le symbole DEEE.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques/électroniques et piles/accumulateurs hors d'usage, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Précautions pour les équipements sans fil

Conformité de l'émetteur radio et brouillage

Modèle pour l'EEE (Espace Économique Européen)

Cet équipement est conforme aux normes harmonisées de la Directive 1999/5/CE (R&TTE).

Étiquetage de conformité

Marquage CE :

ATTENTION

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utilisateur à faire fonctionner l'équipement.

ATTENTION

L'autorisation des dispositifs sans fil varie avec les pays ou régions. Veuillez n'utiliser cet appareil que dans le pays où il a été acheté.

- Selon le pays, des restrictions d'usage de la technologie sans fil Bluetooth peuvent exister.

Exigences pour l'exposition aux rayonnements

Cet équipement est conforme à la réglementation reconnue internationalement en matière d'exposition humaine aux ondes radio générées par l'émetteur.

Déclaration de conformité

Modèle pour l'EEE (Espace Économique Européen)

Cet équipement est conforme à la norme EN.62311 : Évaluation des équipements électroniques et électriques en relation avec les restrictions d'exposition humaine aux champs électromagnétiques ; la norme harmonisée de la Directive 1999/5/CE.

Accessoires fournisTable

Nous vous remercions d'avoir choisi un produit TEAC.

Lisez ce mode d'emploi avec attention pour tirer les meilleures performances de cette unité.

Après l'avoir lu, gardez-le en lieu sûr pour vous y référer ultérieurement.

Ce mode d'emploi explique les fonctions principales de cette unité.

Veuillez consulter le manuel de référence pour des informations sur la totalité des fonctions de l'unité.

Le mode d'emploi et le manuel de référence peuvent être téléchargés depuis le site mondial TEAC (http://www.teac-global.com/).

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES.... 30

Précautions pour les équipements sans fil....33

Accessoires fournis 34

Utilisation du site mondial TEAC 34

Avant l'utilisation 35

Réglage de l'horloge....35

Notes sur les disques 36

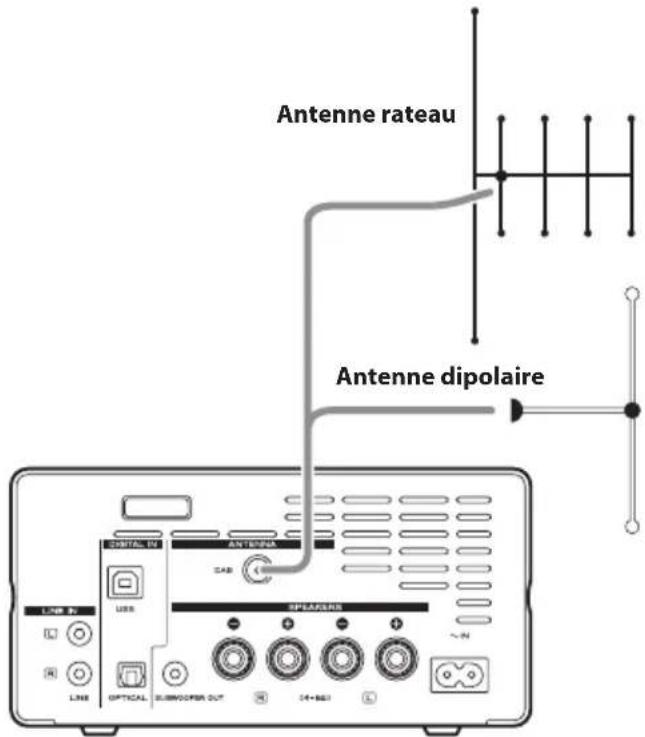

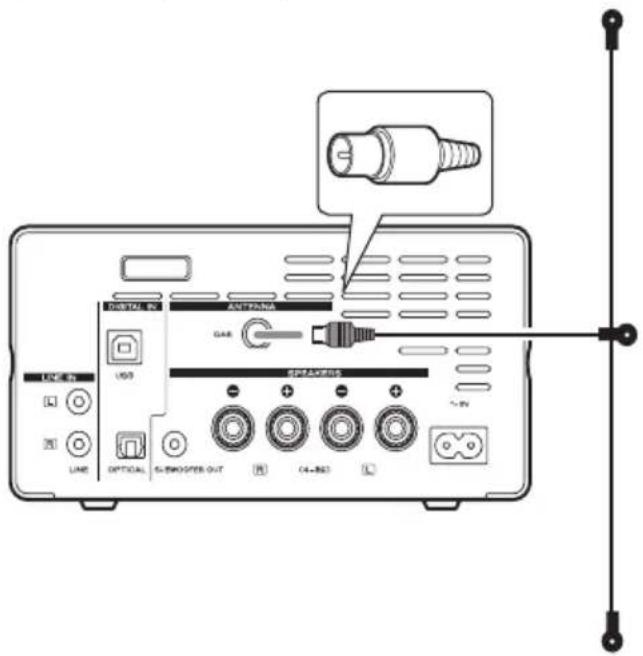

Connexion d'antenne DAB/FM. 37

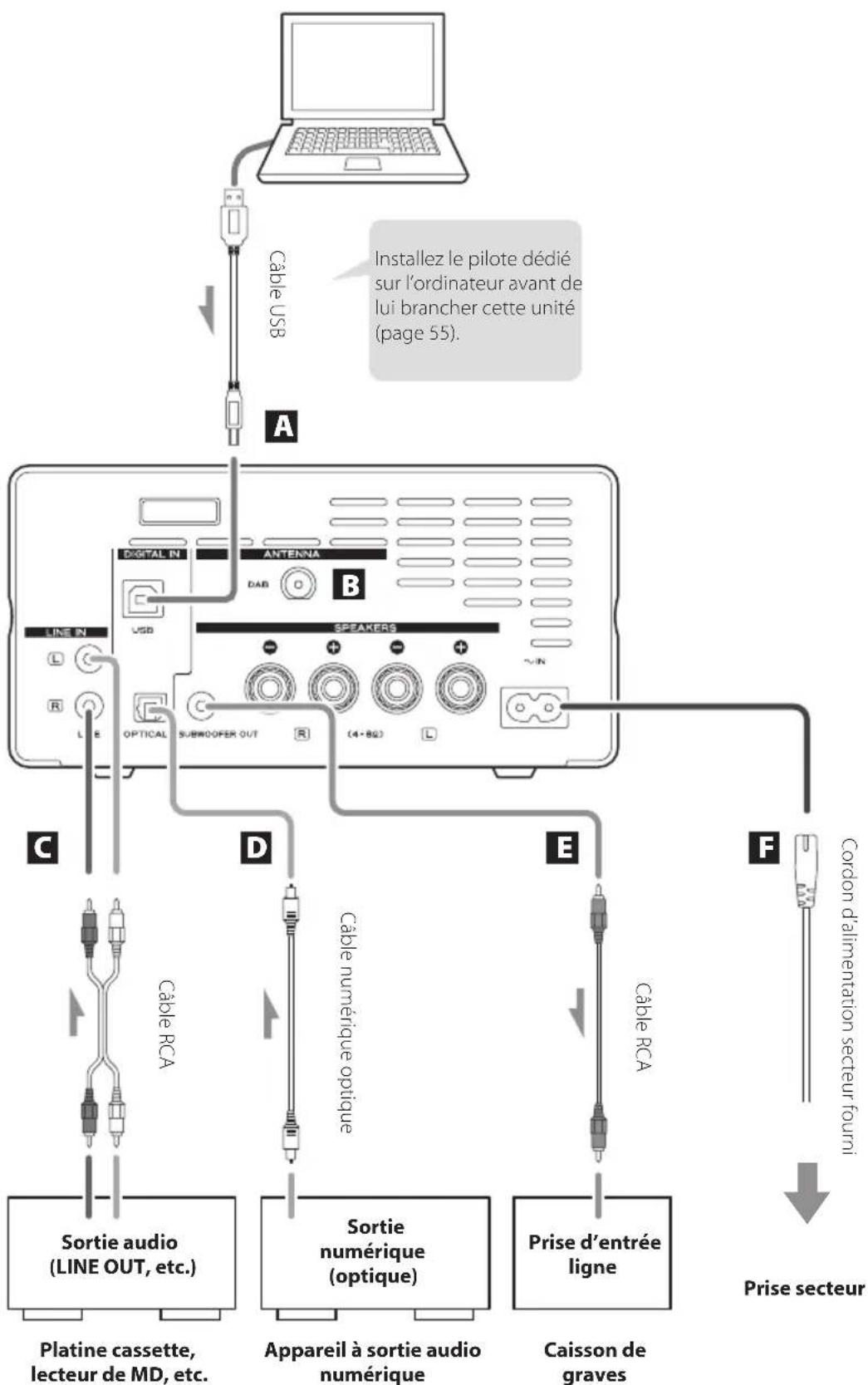

Branchements.... 38

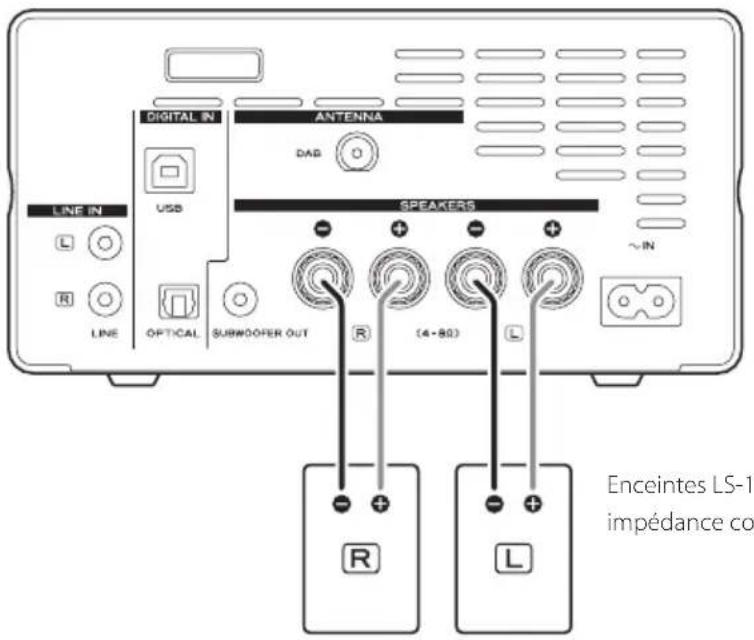

Branchement des enceintes 40

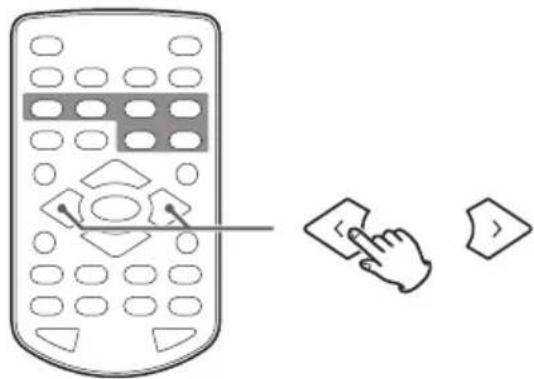

Emploi de la télécommande.... 41

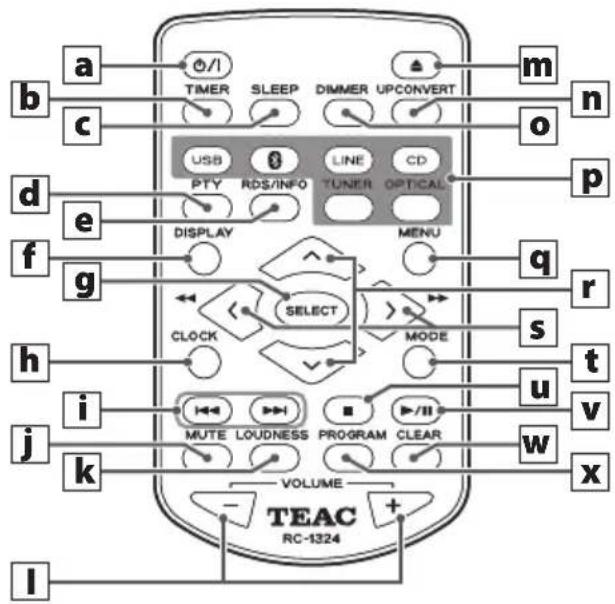

Nomenclature et fonctions des parties (télécommande) .. 42

Nomenclature et fonctions des parties (unité principale) .. 44

Fonctionnement de base 45

Écoute de CD....46

Écoute de la radio FM....47

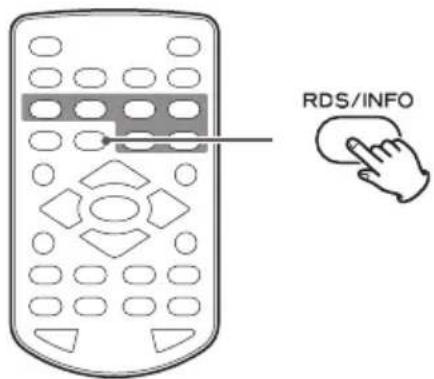

RDS (modèle européen uniquement)....48

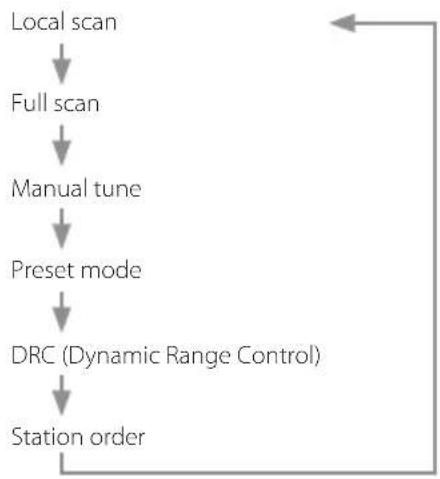

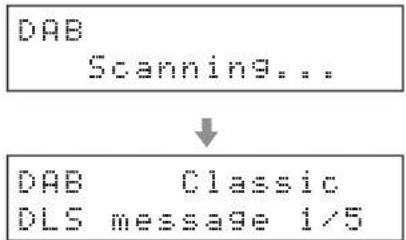

Emploi du syntoniseur (tuner) DAB....50

Technologie sans fil Bluetooth ^® 52

Réglages 53

Lecture de musique sur un ordinateur ....55

Guide de dépannage 56

Caractéristiques techniques....57

Vérifiez que vous disposez bien de tous les accessoires représentés ci-dessous.

Veuillez contacter le magasin dans lequel vous avez acheté cette unité si l'un de ces accessoires manque ou a été endommagé durant le transport.

Cordon d'alimentation × 1

Télécommande (RC-1324) × 1

Piles pour télécommande (AAA) × 2

Antenne DAB/FM de base × 1

Mode d'emploi (ce document) × 1

• Conservez ce mode d'emploi dans un endroit sûr pour vous y référer ultérieurement.
• Voir page 200 pour des informations sur la garantie.

Utilisation du site mondial TEAC

Vous pouvez télécharger des mises à jour pour cette unité depuis le site mondial TEAC : http://teac-global.com/

1) Allez sur le site mondial TEAC.
2) Dans la section TEAC Downloads (téléchargements TEAC), cliquez sur la langue souhaitée afin d'ouvrir la page de téléchargement du site web pour cette langue.

NOTE

Si la langue désirée n'apparaît pas, cliquez sur Other Languages (autres langues).
3) Cliquez sur le nom du produit dans la section « Products » (produits).
4) Sélectionnez et téléchargez les mises à jour nécessaires.

Réglage de l'horlogeAvant

Emplacement de l'unité

• Évitez de la placer dans des environnements soumis à de hautes températures comme en exposition directe aux rayons solaires ou près d'une source de chaleur. Ne placez pas non plus l'unité sur un amplificateur ou tout autre dispositif dégageant de la chaleur. Cela pourrait causer une décoloration, une déformation ou un mauvais fonctionnement.
• Ne placez rien sur l'unité. Ne posez pas de tissu sur l'unité et ne placez pas celle-ci sur du linge de maison ou sur une épaisse moquette.

Entretien

Essuyez les saletés du capot supérieur et des autres surfaces au moyen d'un chiffon doux légèrement humidifié avec un nettoyant neutre dilué.

N'utilisez pas de lingettes de nettoyage imbibées de produits chimiques, de diluant ou de substances similaires car cela pourrait endommager la surface de l'unité.

Par sécurité, débranchez le cordon d'alimentation de la prise secteur avant tout nettoyage.

Cette unité dispose d'une horloge intégrée.

Après avoir effectué les branchements, réglez l'heure.

L'heure apparaît sur l'écran lorsque l'unité est par exemple en veille.

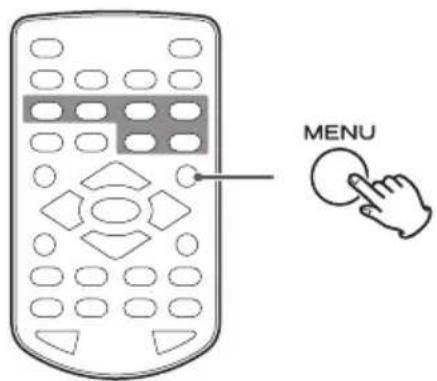

- Voir « Set clock (réglage de l'heure) » en page 54 pour la façon de régler l'horloge.

Exemple d'affichage en veille

T AM 09:18 Heure actuelle

Apparaît lorsque le réveil est en service

• L'horloge sera réinitialisée si le cordon d'alimentation de l'unité est débranché de la prise de courant. Réglez à nouveau l'heure lorsque vous utilisez l'unité.
• L'horloge n'est pas d'une précision absolue. Nous vous recommandons donc de re-régler l'heure de temps à autre.

Types de disque lisibles par cette unité

Les CD (12 cm) qui portent le logo Compact Disc Digital Audio.

- Ce logo apparaît sur le disque et sur son emballage.

- Cette unité ne peut pas lire les CD de 8 cm.

Les CD-R et CD-RW correctement enregistrés et finalisés au format CD audio.

Les CD-R et CD-RW sur lesquels ont été gravés des fichiers MP3 ou WMA et qui ont été correctement finalisés.

- Les disques à multiples sessions ne sont pas pris en charge.

Cette unité ne peut pas lire de disques de type autre que ceux ci-dessus.

Si vous essayez de lire tout autre type de disque avec cette unité, des bruits forts risquant d'endommager les haut-parleurs et d'altérer votre audition peuvent être produits. N'essayez jamais de lire un type de disque autre que ceux indiqués ci-dessus.

- Fichiers WMA

Les formats Windows Media Audio professionnel (WMA Pro) et Windows Media Audio Lossless (WMA Lossless) ne sont pas pris en charge.

- Selon la qualité du disque et les conditions de l'enregistrement, la lecture peut ne pas être possible.

- Cette unité ne peut pas lire les types de disque suivants.

CD-ROM

CD vidéo

Super Audio CD

DVD vidéo

DVD audio

DVD-ROM

Si vous chargez un DVD vidéo, DVD audio, DVD-ROM ou disque similaire dans cette unité, l'unité essaiera de le lire et tournera à haute vitesse. Si vous chargez par erreur un tel disque, le disque peut être endommagé, aussi n'essayez pas de le retirer avant qu'il ait cessé de tourner.

- Cette unité peut être dans l'incapacité de correctement lire des CD à dispositif anti-copie, des disques doubles

(DualDisc) ou d'autres CD spéciaux qui ne se conforment pas à la norme CD Red Book. Le fonctionnement et la qualité sonore ne peuvent pas être garantis si des disques spéciaux sont utilisés dans cette unité. Si la lecture d'un disque spécial cause des problèmes, contactez le vendeur du disque.

CD-R/CD-RW

Cette unité peut lire des CD-R/CD-RW au format CD audio (CD-DA) ou contenant des fichiers au format MP3 ou WMA.

• Pour lire un disque créé par un enregistreur de CD, veillez bien à le finaliser.
• Selon la qualité du disque et les conditions de l'enregistrement, la lecture peut ne pas être possible. Pour des détails, voir le mode d'emploi de l'appareil que vous utilisez.
• Si vous avez des questions quant à la gestion d'un CD-R ou CD-RW, contactez directement son vendeur.

Précautions d'emploi

• N'utilisez pas de disques fendus car ils pourraient endommager l'unité.
• Ne posez pas d'étiquette ou d'autres matériaux sur les disques. N'utilisez pas de disques desquels ont été retirés de l'adhésif, des auto-collants ou matériaux similaires car leur surface peut conserver des résidus collants. Les disques dont par exemple les auto-collants laissent échapper de la colle sur leurs bords sont aussi à éviter. L'emploi de tels disques dans l'unité peut entraîner le blocage du disque ou des dommages pour l'unité.
• Pour écrire sur le côté inscriptible du disque, employez un marqueur permanent à pointe feutre. L'emploi d'un stylo à bille ou autre à pointe dure peut endommager le disque, le rendant illisible.
• N'utilisez jamais de stabilisateurs de CD du commerce. Cela pourrait rendre le disque illisible ou endommager l'unité.

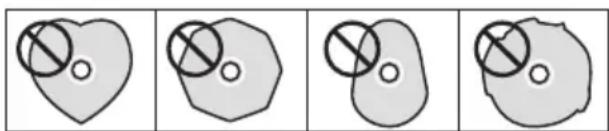

• N'employez jamais de disques ayant une forme irrégulière, dont des disques en forme de cœur ou octogonaux, car ils peuvent endommager l'unité.

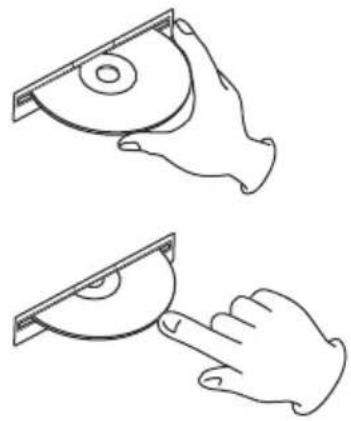

- Pour sortir un disque de son boîtier, saisissez le disque par sa tranche, tout en pressant sur le centre du boîtier. Ne touchez pas la face du disque où sont encodées les données (côté sans inscription).

Si un disque ne se charge pas correctement

Si un disque est coincé ou difficile à insérer, ne forcez pas sur le disque. Appuyez sur la touche d'éjection (▲) et retirez le disque avant de le réinsérer (forcer sur un disque peut endommager l'unité).

Rangement des disques

• Les disques doivent être rangés dans leurs boîtiers quand ils ne sont pas utilisés. Ne pas le faire peut entraîner des déformations et des rayures.
• Ne laissez pas les disques dans des lieux exposés directement à la lumière du soleil ou qui sont très humides ou très chauds. Cela risquerait de provoquer une déformation ou une dégradation des disques, les rendant inutilisables.
• Les CD-R et CD-RW sont plus sensibles aux effets de la chaleur et des rayons ultraviolets que les CD ordinaires. Pour cette raison, ne les laissez pas de façon prolongée dans des endroits exposés directement à la lumière du soleil ou par exemple près d'appareils dégageant de la chaleur.
• Nettoyez toujours les disques avant de les ranger. Ne pas nettoyer un disque sale risque d'entraîner des sauts de lecture ou une dégradation de la qualité sonore.

Entretien

- Si la face du disque où sont encodées les données (face sans inscription) est salie par des empreintes de doigt ou de la poussière, utilisez un chiffon doux pour essuyer la surface d'un mouvement allant du centre vers le bord extérieur.

- N'employez jamais de nettoyants pour disque, traitements antistatiques, diluants ou produits chimiques similaires pour nettoyer les disques. De tels produits chimiques pourraient abîmer la surface du disque.

Antenne intérieure

Branchez l'antenne fournie au connecteur d'antenne de la face arrière et déployez-la.

Fixez l'antenne à un cadre de fenêtre, mur ou autre endroit qui améliore le plus la réception.

DIGITAL 6V ANTAGONIA USB GAS OUTPUTS ~ 5V OPTICAL 5-8000F OUT C4-B63

Antenne extérieure

Dans les zones où les signaux DAB sont faibles, utilisez une antenne DAB extérieure.

Deux principaux types d'antenne sont disponibles.

Antenne rateau Antenne dipolaire

Branchements

Une fois tous les branchements faits, raccordez la fiche du cordon d'alimentation à une prise secteur.

• Lisez les modes d'emploi de tous les appareils que vous comptez employer avec cette unité.
• Ne regroupez pas les câbles de connexion avec des cordons d'alimentation. Cela pourrait entraîner des bruits.
• Assurez-vous que chaque fiche est bien enfoncée.

    C --> K["Antenna"]
    K --> L["DAB"]
    L --> M["Line IN"]
    M --> N["OPTICAL"]
    N --> O["SPEAKERS"]
    O --> P["Subwoofer OUT"]
    P --> Q["Cable RCA"]
    Q --> R["Sortie numérique (optique)"]
    R --> S["Appareil à sortie audio numérique"]
    S --> T["Caisson de graves"]
    T --> U["Prise d'entrée ligne"]

    F --> V["4-82"]
    V --> W["L"]

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#fcf,stroke:#333
    style H fill:#cff,stroke:#333
    style I fill:#cfc,stroke:#333
    style J fill:#cfc,stroke:#333
    style K fill:#cfc,stroke:#333
    style L fill:#cfc,stroke:#333
    style M fill:#cfc,stroke:#333
    style N fill:#cfc,stroke:#333
    style O fill:#cfc,stroke:#333
    style P fill:#cfc,stroke:#333
    style Q fill:#cfc,stroke:#333
    style R fill:#cfc,stroke:#333
    style S fill:#cfc,stroke:#333
    style T fill:#cfc,stroke:#333
    style U fill:#cfc,stroke:#333

A Port USB

Sert à recevoir l'audio numérique d'un ordinateur. Raccordez-le au port USB d'un ordinateur pour recevoir de l'audio numérique de ce dernier.

Utilisez un câble USB du commerce.

ATTENTION

Installez le pilote logiciel TEAC dédié sur l'ordinateur avant de brancher l'unité (page 55).

B Prise d'antenne DAB/FM

Pour recevoir une émission DAB/FM, déployez cette antenne et positionnez-la pour la meilleure réception.

Après avoir déplacé cette unité, réajustez la position de l'antenne.

Pour la façon de connecter l'antenne DAB/FM, voir page 37.

C Prises d'entrée audio analogique (LINE IN)

Servent à recevoir l'audio analogique.

À l'aide de câbles RCA du commerce, branchez-y un appareil à sortie audio tel qu'un lecteur de cassette ou de MD.

Utilisez des câbles du commerce pour les branchements.

Reliez la prise R de cette unité à la prise de sortie droite (R) de la source audio et la prise L de cette unité à la prise de sortie gauche (L) de la source audio.

D Prise d'entrée audio numérique (OPTICAL)

Reçoit l'audio numérique. Raccordez-y la prise de sortie audio numérique d'un appareil audio numérique.

Utilisez un câble numérique optique (TOS) du commerce pour faire le branchement.

- Des fréquences d'échantillonnage allant jusqu'à 192 kHz sont prises en charge.

E Prise de sortie pour caisson de graves (SUBWOOFER OUT)

Si vous souhaitez utiliser un caisson de graves, branchez-le à cette prise.

- Le niveau de sortie est lié aux commandes VOLUME de la face avant de l'unité et de la télécommande.

F Entrée d'alimentation (\~IN)

Branchez ici le cordon d'alimentation fourni.

Une fois tous les autres branchements terminés, rac-cordez la fiche du cordon d'alimentation à une prise secteur.

Nutilisez aucun cordon d'alimentation autre que celui fourni avec cette unité. L'utilisation d'autres cordons d'alimentation peut entraîner un incendie ou un choc électrique. Débranchez le cordon de la prise secteur en cas de non-utilisation prolongée de l'unité.

DIGITAL IN ANTENNA DAB LINE IN USB SPEAKERS ~IN LINE OPTICAL SUBWOOPER OUT (4 - 80) L Enceintes LS-1 impédance co

Enceintes LS-101HR ou enceintes ayant une impédance comprise entre 4 et 8 Ω

Précautions lors des branchements

• Une fois tous les branchements faits, raccordez la fiche du cordon d'alimentation à une prise secteur.
• Lisez les modes d'emploi de tous les appareils que vous comptez employer avec cette unité.

ATTENTION

• Si vous ne branchez pas les enceintes LS-101HR, utilisez des modèles ayant une impédance nominale comprise entre 4 et 8 Ω. Si des enceintes ayant une autre impédance sont utilisées, le circuit de protection peut intervenir, entraînant l'arrêt du son.
• Les borniers d'enceinte rouges sont les borniers + (plus) et les noirs les borniers – (moins). Généralement, le conducteur + du câble d'enceinte est marqué pour le distinguer du conducteur –. Branchez le conducteur marqué au bornier rouge +, et le conducteur non marqué au bornier noir –.
• Les parties métalliques des deux conducteurs ne doivent pas se toucher. Si elles se touchent, un court-circuit électrique peut se produire. Des fils en court-circuit peuvent créer un risque d'incendie ou entraîner une panne de votre équipement.

Ne laissez jamais les câbles d'enceinte causer un court-circuit.

- Assurez-vous que chaque fiche est bien enfoncée. Pour éviter tout ronflement ou bruit parasite, ne regroupez pas les câbles avec le cordon d'alimentation secteur ou d'autres câbles.

Comment brancher les enceintes

1 Dévissez le capuchon du bornier en le tournant dans le sens anti-horaire. Il n'est pas possible de retirer complètement les capuchons de bornier.
2 Insérez le fil dans le bornier et revissez le capuchon en le tournant dans le sens horaire afin que le fil soit bien tenu.

- Assurez-vous qu'aucune partie de l'isolant n'est insérée dans le bornier, et que seul le fil dénudé touche le bornier.

3 Vérifiez que le câble est solidement fixé en tirant doucement sur le câble.

Emploi de la télécommande

Connexion par fiches bananes

Vous pouvez également faire des connexions au moyen de fiches bananes disponibles dans le commerce. D'abord, montez les fiches bananes sur les câbles d'enceinte, puis connectez les fiches aux borniers.

• Maintenez les capuchons vissés pendant l'utilisation.
• Lisez attentivement les instructions concernant les fiches bananes que vous utilisez.

Remarque concernant le modèle européen

Conformément aux réglementations de sécurité européennes, le branchement de fiches bananes à des borniers d'enceinte n'est pas autorisé sur les modèles européens. Les orifices dans lesquels pourraient s'insérer les fiches bananes ont été occultés par des capuchons noirs. Branchez les enceintes à l'aide de câbles nus ou portant des cosses à fourche. Si un capuchon noir sort de son bornier, remettez-le en place.

Précautions d'emploi

Un mauvais emploi des piles peut entraîner leur rupture ou leur fuite, avec pour conséquence un incendie, des blessures ou la salissure des objets proches. Veuillez attentivement lire et respecter les précautions en page 31.

• Pour utiliser la télécommande, pointez-la vers le capteur de télécommande de l'unité principale dans un rayon maximal de 5 m. Ne placez pas d'obstacles entre l'unité principale et la télécommande.
• La télécommande peut ne pas fonctionner si le capteur de signal de télécommande de l'unité principale est exposé à la lumière du soleil ou à une forte source lumineuse. Dans ce cas, essayez de déplacer l'unité principale.
• Sachez que l'emploi de cette télécommande peut entraîner le déclenchement involontaire d'opérations sur d'autres appareils contrôlables par rayons infrarouges.

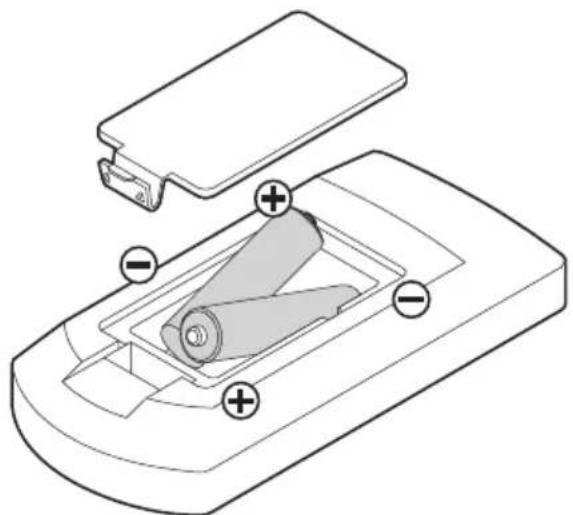

Installation des piles

Ouvrez l'arrière de la télécommande et insérez deux piles AAA dans le compartiment avec leurs pôles ⊕ et ⊖ orientés selon les indications. Replacez le couvercle.

Remplacement des piles

Si la portée de fonctionnement de la télécommande se réduit, c'est que les piles sont déchargées. Dans ce cas, remplacez-les par des neuves.

Jetez les piles usagées conformément à leurs instructions ou aux directives établies par votre municipalité.

Nomenclature et fonctions des parties (télécommande)

Quand l'unité principale et la télécommande ont toutes les deux des touches ayant les mêmes fonctions, les instructions de ce mode d'emploi se réfèrent à une seule d'entre elles, mais l'autre peut être utilisée de la même façon.

a Touche Standby/On ( ⏻/l)

Appuyez sur cette touche pour mettre l'unité en marche (On) ou en veille (Standby). Quand l'unité est allumée, le pourtour de la touche STANDBY/ON (∅/I) de l'unité principale est allumé en bleu.

b Touche TIMER

Sert à régler le réveil.

C Touche SLEEP

Sert à régler la minuterie d'extinction.

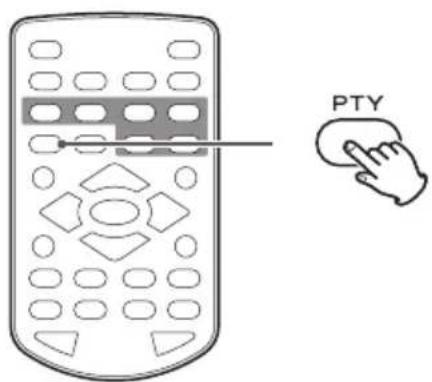

d Touche PTY

Utilisez-la pour rechercher des stations par type de programme (PTY).

e Touche RDS/INFO

Quand la source du son est réglée sur « FM », appuyez sur cette touche pour choisir un mode RDS. Veuillez ignorer « INFO » sur la télécommande (la fonction INFO ne concerne pas cette unité).

f Touche DISPLAY

Sert à changer de texte affiché dans la ligne du bas de l'écran.

g Touche SELECT

Sert à changer les réglages.

h Touche CLOCK

Appuyez à plusieurs reprises sur la touche pour afficher l'heure et le réglage d'activation du réveil, puis revenir à l'affichage de la page d'informations précédente.

i Touches de saut (|◄◄/►►)

Quand la source du son est réglée sur CD, elles servent à sauter à la piste précédente ou suivante. Quand la source du son est réglée sur DAB/FM, elles servent à changer de preset (préréglage).

j Touche MUTE

Appuyez sur cette touche pour couper temporairement le son. Pour rétablir le son, appuyez à nouveau.

k Touche LOUDNESS

Appuyez pour activer ou désactiver l'accentuation des basses fréquences. Quand elle est activée, l'icône s'affiche à l'écran.

I Touches VOLUME (- / + )

Servent à régler le volume.

m Touche d'éjection (▲)

Appuyez sur cette touche pour partiellement éjecter le disque. Prenez le disque par la tranche et sortez-le.

n Touche UPCONVERT

Appuyez sur cette touche pour activer ou désactiver la conversion ascendante.

- Touche DIMMER

Appuyez sur cette touche pour régler la luminosité de l'écran.

p Touches de source

Utilisez ces touches pour sélectionner la source lue.

q Touche MENU

Appuyez sur cette touche pour passer en mode de réglage.

r Touches de direction (∧/∨)

Quand la source du son est réglée sur CD, utilisez-les pour sélectionner des dossiers (MP3/WMA uniquement).

Quand la source du son est réglée sur DAB/FM, elles servent à changer de preset (préréglage de station).

S Touches de direction (〈/〉)

Touches de recherche ( ◀◀/▶▶ )

Quand la source du son est réglée sur CD, appuyez durant la lecture pour une recherche vers l'arrière/ l'avant.

Quand la source du son est réglée sur FM, utilisez ces touches pour abaisser/augmenter la fréquence de réception. Maintenez pressée une de ces touches durant au moins deux secondes pour lancer la sélection automatique de stations.

Quand la source du son est réglée sur DAB, appuyez sur ces touches pour sélectionner un élément du menu DAB.

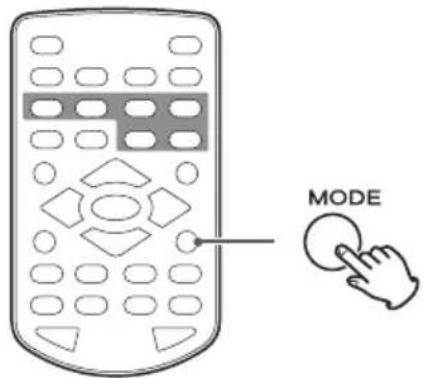

t Touche MODE

Quand la source du son est réglée sur CD, utilisez-la pour alterner entre lecture en boucle et lecture aléatoire.

Quand la source du son est réglée sur FM, utilisez-la pour alterner entre stéréo et mono.

u Touche Stop ( ■ )

Appuyez sur cette touche en cours de lecture pour arrêter celle-ci.

Quand la source du son est réglée sur CD et l'unité à l'arrêt ou en pause, appuyez sur cette touche pour lancer la lecture du disque.

Utilisez cette touche pour interrompre la lecture et la mettre en pause.

Quand la source du son est réglée sur FM, utilisez-la pour changer de preset et de fréquence.

W Touche CLEAR

Sert à effacer les pistes programmées.

X Touche PROGRAM

Quand la source du son est réglée sur CD, elle sert à la lecture du programme.

Quand la source du son est réglée sur DAB/FM, elle sert avec les stations de radio préréglées (presets).

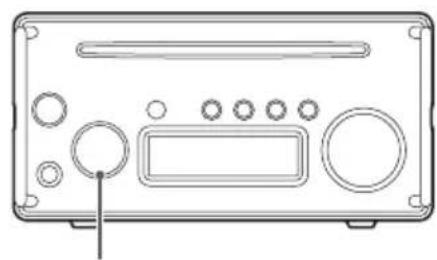

Nomenclature et fonctions des parties (unité principale)

Appuyez sur cette touche pour mettre l'unité en marche (On) ou en veille (Standby). Quand l'unité est allumée, le pourtour de la touche est allumé en bleu.

- Quand cette unité est en veille, elle consomme un courant de veille. Pour cette raison, nous utilisons le terme « en veille » plutôt que « éteinte ».

B Fente pour disque

Insérez-y un disque. Après insertion partielle d'un disque, l'unité tire celui-ci automatiquement à l'intérieur.

C Touches de saut (|◄◄/►►|)

Quand la source du son est réglée sur CD, elles servent à sauter à la piste précédente ou suivante. En cours de lecture, maintenez une de ces touches pressée pour une recherche en arrière/avant.

En pause, appuyez sur cette touche pour reprendre la lecture.

Appuyez durant la lecture pour la mettre en pause. Appuyez à nouveau pour reprendre la lecture.

E Touche Stop/éjection (■/▲)

Appuyez sur cette touche en cours de lecture pour arrêter celle-ci. À l'arrêt, appuyez sur cette touche pour

partiellement éjecter le disque. Prenez le disque par la tranche et sortez-le.

F Prise casque (PHONES)

Branchez-y un casque (fiche mini-jack stéréo 3,5 mm).

- Quand un casque est branché à l'unité, le son ne sort plus par les prises SPEAKERS de la face arrière.

G Bouton SOURCE

Sert à sélectionner la source de son.

H Capteur de signal de télécommande

Reçoit les signaux de la télécommande. Pour utiliser la télécommande, pointez-la vers ce capteur.

I Écran

Affiche diverses informations.

J Bouton VOLUME

Utilisez ce bouton pour régler le volume. Pour augmenter le volume, tournez le bouton dans le sens horaire. Pour baisser le volume, tournez le bouton dans le sens anti-horaire.

- Lorsque vous réglez le volume avec la télécommande, le bouton de volume de l'unité principale ne tourne pas en réponse à cette action.

Fonctionnement de base

Allumage/extinction (veille) de l'unité

Appuyez sur la touche STANDBY/ON (Ø/I) pour allumer l'unité. Le voyant s'allume en bleu quand elle est en service.

Appuyez à nouveau sur la touche pour mettre l'unité en veille. Le voyant s'éteint.

Changement de la source de son

Tournez le bouton SOURCE pour choisir la source de son.

Le nom de la source de son sélectionnée s'affiche.

Tournez le bouton SOURCE vers la droite pour changer la source de son dans l'ordre suivant.

• Si un format audio numérique autre que PCM est reçu, « No Signal » (aucun signal) s'affiche et aucun son n'est produit.
  Dans ce cas, voyez si l'appareil source connecté a un réglage de format de sortie numérique « PCM » permettant la lecture.
  Reportez-vous au mode d'emploi de cet appareil pour effectuer ce réglage.

- Pour utiliser cette unité avec un ordinateur Windows, vous devez installer le pilote dédié sur ce dernier avant de configurer l'unité en mode USB et de lire des fichiers audio sur l'ordinateur (page 55).

Réglage du volume

Tournez le bouton VOLUME ou utilisez les touches VOLUME de la télécommande pour régler le volume au niveau approprié.

- Le réglage du volume s'affiche lorsque vous tournez le bouton VOLUME.

Plus la valeur augmente, plus le volume devient fort.

Exemple d'affichage

1 Tenez le disque par sa tranche avec sa face imprimée vers le haut et insérez-le partiellement.
2 Poussez le disque sans pour autant l'enfoncer complètement. Il sera automatiquement avalé par la fente.

Si un disque est coincé ou difficile à insérer, ne forcez pas sur le disque. Pressez la touche d'éjection (▲) et retirez le disque avant d'essayer de le réinsérer (forcer sur un disque peut endommager l'unité).

3 Appuyez sur la touche Lecture/Pause (▶ /II).

Durant la lecture, PLAY s'affiche en haut de l'écran.

- Si CD Auto Start est activé (ON), lorsqu'un CD est chargé, il devient automatiquement la source de son et sa lecture démarre (page 54).

Mise en pause de la lecture

Appuyez sur la touche Lecture/Pause (▶/■) pour mettre la lecture en pause.

Pour reprendre la lecture depuis l'endroit où elle a été mise en pause, appuyez à nouveau sur la touche Lecture/Pause (▶/■).

En pause, PAUSE s'affiche en haut de l'écran.

Arrêt de la lecture

Appuyez sur la touche Stop/éjection (■/▲) pour arrêter la lecture.

Éjection d'un disque

Avec la lecture de CD à l'arrêt, appuyez sur la touche Stop/éjection (■/▲). Appuyez sur cette touche pour partiellement éjecter le disque. Prenez le disque par la tranche et sortez-le.

- Appuyer sur la touche Stop/éjection (■/▲) éjecte le disque quelle que soit la source de son actuellement sélectionnée.

Saut de recherche d'une piste

Appuyez sur une touche de saut (I◄◄/►►) pour sauter à la piste précédente ou suivante. Continuez d'appuyer jusqu'à ce que vous ayez atteint la piste voulue.

• Durant la lecture, appuyez une fois sur la touche pour revenir au début de la piste actuelle. Lorsque vous désirez lire une piste antérieure, appuyez plusieurs fois sur la touche jusqu'à ce que vous ayez atteint cette piste.
• Durant la lecture programmée, ce sont les pistes antérieures ou ultérieures du programme qui seront lues.

Appuyez sur la touche MODE pour faire alterner la réception entre stéréo et mono.

Exemple d'affichage

Mode FM FM STEREO 107.90MHz Fréquence de syntonisation

STÉRÉO

Les émissions FM stéréo sont reçues en stéréo.

- « STEREO » s'affiche en cas de réception en stéréo.

MONO

Les émissions FM sont reçues en mono. Lorsque la réception d'une émission FM stéréo est médiocre, sélectionnez ce mode. Le son devient mono, mais le bruit est également réduit, ce qui améliore le son.

MODE

Changement de la fréquence de réception

Augmentation de la fréquence de réception

Appuyez sur la touche de direction (>) pour augmenter d'un palier la fréquence de réception.

Maintenez la touche de direction (>) pressée pour rechercher une station en direction des fréquences plus élevées.

Diminution de la fréquence de réception

Appuyez sur la touche de direction (〈) pour diminuer d'un palier la fréquence de réception.

Maintenez la touche de direction (<) pressée pour rechercher une station en direction des fréquences plus basses.

Réglage automatique des presets

L'unité peut rechercher automatiquement les stations qu'elle arrive à capter et les affecter à des mémoires de préréglage (presets).

Maintenez pressée la touche PROGRAM.

L'unité va rechercher de la plus basse à la plus haute des fréquences des stations pouvant être reçues et les affecter à des numéros de preset.

- Après mémorisation de 20 presets, « Full » (mémoire pleine) clignote dans l'écran et l'affectation automatique des presets s'arrête.

Sélection de presets

Utilisez les touches de direction (^^/∨) pour changer de numéro de preset.

Exemple d'affichage

RDS (modèle européen uniquement)

Le système RDS (Radio Data System) est un service de diffusion qui permet aux stations d'envoyer des informations supplémentaires en même temps que le programme radio normal.

- Le RDS ne fonctionne sur la bande de fréquences FM qu'en Europe.

1 Réglez la réception sur une station FM RDS (page 45).
2 Appuyez sur la touche RDS de la télécommande.

Appuyer sur la touche RDS passe en revue les modes RDS comme suit :

Affichage du nom de la station (Program service ou PS)

Lorsque vous sélectionnez l'affichage du nom de la station, « PS » apparaît à droite de « FM » puis le nom du service de programme ou de la station s'affiche. S'il n'y a pas de données de service de programme, c'est la fréquence qui s'affiche.

Affichage du type de programme RDS (PTY)

Lorsque vous sélectionnez l'affichage du type de programme RDS, « PTY » apparaît à droite de « FM » puis le type de programme s'affiche.

Affichage du texte radio RDS (RT)

Lorsque vous sélectionnez l'affichage du texte radio RDS, « RT » apparaît à droite de « FM » puis les informations de station composées au maximum de 64 caractères s'affichent.

Horloge RDS (CT)

Affiche l'heure fournie par la station.

- Ce réglage est désactivé quand l'unité sort de l'usine.

Recherche d'un type de programme (PTY)

Vous pouvez rechercher des stations par type de programme. Cette fonction n'est disponible que sur les services RDS des stations FM en Europe.

1 Appuyez sur la touche PTY.

« PTY SEARCH » s'affiche.

FMPTYSEARCH < NEWS

2 Utilisez les touches de direction (^^/∨) pour sélectionner le type de programme désiré.

Vous pouvez choisir parmi 31 types de programme (PTY).

3 Appuyez sur la touche SELECT.

L'appareil lance la recherche.

• Quand le type de programme que vous avez sélectionné est trouvé, la recherche s'arrête et le type de programme est affiché.
• Si aucun programme du type sélectionné n'est trouvé durant la recherche PTY, cette dernière s'arrête à la fréquence de laquelle a démarré la recherche.
• Si vous voulez arrêter la recherche, appuyez sur la touche PTY.

RDS/INFO

L'horloge de cette unité est automatiquement réglée par les données d'horloge RDS (CT) qu'elle reçoit.

Pour activer le réglage automatique d'horloge, maintenez la touche RDS enfoncée plus de 8 secondes.

- Lorsque le réglage automatique d'horloge est activé, l'unité règle son horloge en réponse aux données CT reçues quel que soit le mode RDS sélectionné.

Si vous captez une station RDS diffusant des données CT incorrectes, l'horloge peut être mal réglée. Cela risque d'affecter le fonctionnement du réveil.

Si vous ne voulez pas que l'horloge de cette unité soit réglée par les données CT reçues, désactivez le réglage automatique d'horloge.

Pour désactiver le réglage automatique d'horloge, maintenez la touche RDS enfoncée plus de 8 secondes.

PTY

NEWS (nouvelles) :

Communiqués, événements, sondages, reportages, situations vécues.

AFFAIRS (informations générales) :

Suggestions incluant des annonces pratiques autres qu'actualités, documents, débats, analyses, etc.

INFO (informations pratiques) :

Informations utiles et de référence telles que prévisions météo, guides du consommateur et conseils médicaux.

SPORT :

EDUCATE (éducation) :

Informations culturelles et éducatives.

DRAMA (théâtre) :

Tous types de concerts et séries dramatiques radiodiffusés.

CULTURE :

Tous les aspects de la culture locale ou nationale, y compris les événements religieux, la philosophie, les sciences humaines, les langues et le théâtre.

SCIENCE :

Émissions sur les sciences de la nature et la technologie.

VARIED (variétés) :

Émissions grand public telles que jeux, variétés, interviews, émissions comiques et satiriques.

POP M (musique de variétés) :

Émissions de musique, de variétés, ou hit-parade, etc.

ROCK M (musique rock) :

Musique moderne, généralement composée et interprétée par de jeunes musiciens.

EASY M (musique facile) :

Musique grand public durant généralement moins de 5 minutes.

LIGHT M (musique légère) :

Musique classique, instrumentale, chorale, et musique légère s'adressant au grand public.

CLASSICS (musique classique) :

Musique orchestrale incluant opéras, symphonies, musique de chambre, etc.

OTHER M (autres styles musicaux) :

Autres styles musicaux dont Rhythm & Blues et reggae.

WEATHER (météo) :

Informations et prévisions météorologiques.

FINANCE :

Informations financières, commerciales, boursières.

CHILDREN (enfants) :

Émissions pour enfants.

SOCIAL :

Vie collective et sociale.

RELIGION :

Émissions à caractère religieux.

PHONE IN (débats publics) :

Émissions au cours desquelles les auditeurs s'expriment en direct.

TRAVEL (voyages) :

Émissions à caractère touristique.

LEISURE (loisirs) :

Émissions sur les activités de loisirs.

JAZZ :

Musique de jazz.

COUNTRY :

Musique country.

NATION M :

Musique militaire et patriotique.

OLDIES (âge d'or) :

Tubes de ce que l'on appelle l'âge d'or de la musique pop.

FOLK M :

Musique folk.

DOCUMENT :

Documentaires.

TEST :

Émission pour tester les équipements de diffusion ou récepteurs de secours. Non destinée à la recherche ou la commutation dynamique sur des récepteurs grand public.

ALARM :

Programme avec avis d'alerte ou de catastrophe naturelle.

Configuration de votre tuner DAB

La première fois que vous écoutez la radio DAB, le tuner recherche les stations DAB et en établit une liste.

L'appareil balaie les services de diffusion locaux et les ajoute à la liste des stations au fur et à mesure de leur détection.

Écoute de la radio DAB

1 Tournez le bouton SOURCE ou appuyez sur la touche TUNER de la télécommande pour sélectionner DAB.

Une fois le processus de recherche terminé, le DLS (Dynamic Label Segment) apparaît sur la seconde ligne de l'écran.

2 Sélectionnez la station que vous voulez écouter à l'aide de la touche de direction (>).

Réglage de l'affichage DAB

Vous pouvez changer ce qui est affiché sur la seconde ligne de l'écran tout en écoutant la radio DAB.

Chaque fois que vous appuyez sur la touche DISPLAY, les informations affichées changent comme indiqué dans l'illustration de droite.

DLS Message

Le Dynamic Label Segment (DLS) est un texte défilant envoyé par la station de radio. Il peut s'agir d'informations sur les titres musicaux ou de détails concernant le programme ou la station.

Type de programme

C'est une description du type de la musique diffusée par la station de radio, comme par exemple pop, rock ou musique classique.

Nom de l'ensemble (bouquet ou multiplex)

C'est le nom de l'ensemble qui diffuse le programme.

Canal et fréquence

C'est le canal et la fréquence de la station actuellement entendue.

Débit binaire

C'est le débit binaire et le mode de son de la station actuellement reçue.

Date et heure

Ce sont la date et l'heure actuelles.

- En sortie d'usine, le réglage d'horloge DAB par RDS (CT) est activé pas celui pour la FM.

Force du signal

Sert à vérifier la puissance du signal de la station actuelle.

Emploi du menu DAB

En mode DAB, utilisez le menu DAB pour accéder aux diverses fonctions.

1 En mode DAB, appuyez sur la touche MENU de la télécommande.
2 Avec les touches de direction (​​​​), sélectionnez le paramètre de menu désiré et appuyez sur la touche SELECT.

L'unité balaiera les bandes DAB entre 10A et 13F et ajoutera les stations trouvées à la liste des stations.

Full Scan (balayage automatique complet)

L'unité balaiera les bandes DAB entre 5 A et 13F et ajoutera les stations trouvées à la liste des stations.

Manual tune (syntonisation manuelle)

Cette option vous permet de trouver manuellement une station et de visualiser la puissance du signal quand elle change. Cela peut être utile pour régler ou positionner une antenne en vue d'une meilleure réception.

Preset mode (mode de préréglage)

Sert à sélectionner la station DAB préréglée que vous souhaitez.

DRC

Utilisez cette option pour régler l'ampleur du contrôle de dynamique ou DRC (Dynamic Range Control) appliqué aux émissions reçues. Le DRC sert à réduire l'écart entre hauts et bas volumes du son et est parfois appliqué à la source de diffusion. La musique pop peut se voir appliquer un haut niveau de DRC, approprié à des niveaux d'écoute constamment élevés, tandis que les émissions de musique classique peuvent n'avoir aucun DRC pour permettre à l'auditeur de bénéficier de toute la plage dynamique du volume de la source.

- Vous pouvez choisir entre trois réglages de DRC : off, low, high.

Avec un réglage high, le DRC de l'émission est appliqué. Avec un réglage low, le DRC de l'émission n'est appliqué qu'à la moitié de sa valeur. Avec un réglage off, aucun DRC n'est appliqué.

Station order (ordre des stations)

Vous pouvez choisir l'ordre dans lequel sont listées les stations.

Alphanumeric (alphanumérique)

C'est l'ordre par défaut. Les stations sont répertoriées par nom avec les chiffres en premier, puis par ordre alphabétique de nom de station.

Ensemble

Les canaux sont répertoriés par nom d'ensemble.

MENU

Notes pour la technologie sans fil Bluetooth

Si vous utilisez cette unité avec un téléphone mobile ou d'autres dispositifs à technologie sans fil Bluetooth, ils ne doivent pas être éloignés l'un de l'autre de plus de 10 m. Toutefois, selon les conditions d'utilisation, la distance effective de transmission peut être réduite.

La communication sans fil ne peut pas être garantie pour tous les appareils à technologie sans fil Bluetooth.

Pour déterminer la compatibilité entre cette unité et un autre appareil à technologie sans fil Bluetooth, reportez-vous au mode d'emploi de cet appareil ou contactez le magasin dans lequel vous l'avez acheté.

1 Tournez le bouton SOURCE pour choisir Bluetooth.

Exemple d'affichage

Indicateur Bluetooth Bluetooth *.* PM 07:28

2 Appairez ou connectez un autre appareil Bluetooth.

Appairage avec un autre appareil Bluetooth

Appairer cette unité avec un autre appareil Bluetooth est nécessaire la première fois que vous vous connectez à cet appareil Bluetooth.

Si aucun appareil Bluetooth appairé n'est trouvé, l'unité se tient prête à l'appairage avec un autre appareil. Quand cette unité est prête à l'appairage, son indicateur Bluetooth clignote.

Quand l'indicateur Bluetooth de cette unité clignote, effectuez l'appairage avec l'autre appareil Bluetooth. Pour des détails, référez-vous au mode d'emploi de cet appareil Bluetooth.

Lors d'un appairage avec un appareil Bluetooth prenant en charge le Qualcomm® aptX™ audio ou l'AAC, la connexion se fait automatiquement avec le Qualcomm® aptX™ audio ou l'AAC.

Connexion avec un appareil Bluetooth déjà appairé

Quand la source de son de cette unité est réglée sur Bluetooth et que l'autre appareil Bluetooth est en service, la fonction Bluetooth est activée et ils se connectent automatiquement.

S'ils ne se connectent pas automatiquement, connectez-les manuellement.

• Si une demande de mot de passe apparaît sur l'écran de l'appareil Bluetooth, saisissez « 0000 » (quatre zéros).
• Quand cette unité et l'autre appareil Bluetooth sont connectés, le voyant Bluetooth cesse de cli-gnoter et reste allumé.
• Lors de l'appairage ou de la connexion avec un autre appareil Bluetooth, ceux-ci doivent être à quelques mètres l'un de l'autre. S'ils sont trop éloignés, l'appairage et la connexion peuvent devenir impossibles.
• Si Bluetooth est sélectionné comme source de son pour cette unité, le dernier appareil Bluetooth qui lui était connecté sera automatiquement reconnecté. Si vous souhaitez vous connecter à un autre appareil Bluetooth, effectuez l'appairage avec cet appareil.
• Cette unité conservera les informations de huit périphériques pouvant être appairés. Si plus de huit appareils sont appairés, les informations d'appairage les plus anciennes sont supprimées et remplacées par les nouvelles.

ATTENTION

Même quand cette unité ou l'autre appareil Bluetooth sont prêts à se connecter, l'unité entre automatiquement en veille après 10 minutes de clignotement de son indicateur Bluetooth. Pour utiliser cette unité, vous devez la rallumer.

Si le voyant continue de clignoter pendant longtemps, faites redémarrer l'unité et l'autre appareil Bluetooth, puis reconnectez-les.

Réglages

3 Lancez la lecture sur l'autre appareil Bluetooth.

• Vérifiez que le volume est monté sur l'autre appareil Bluetooth. Si vous ne montez pas le volume sur l'appareil de lecture, aucun son ne pourra sortir de cette unité.
• Selon l'appareil Bluetooth connecté, vous pouvez ne pas être en mesure de régler le volume. Pour des détails, référez-vous au mode d'emploi de cet appareil Bluetooth.

Avertissement au sujet du fonctionnement d'un appareil à technologie Bluetooth

Vous pouvez utiliser les touches suivantes sur l'unité principale ou sur la télécommande pour contrôler un appareil Bluetooth connecté.

Touche Lecture/Pause (▶/■)
Touches de saut (◀◀/▶◀)

- Selon l'appareil Bluetooth utilisé, il peut ne pas répondre aux actions de télécommande et le fonctionnement obtenu peut être différent.

1 Appuyez sur la touche MENU.

2 Avec les touches de direction (​​​​), changez de paramètre de réglage et appuyez sur la touche SELECT.

Exemple d'affichage

$$ \begin{array}{c} \text {Menu} \ < \text {i.Set clock} \end{array} > $$

Appuyez sur la touche > pour passer en revue les paramètres suivants.

Appuyez sur la touche < pour passer en revue ces paramètres dans l'ordre inverse.

3 Avec les touches de direction (^^/√), changez le réglage, et appuyez sur la touche SELECT pour confirmer le changement.

Exemple d'affichage

$$ \begin{array}{c} \text { Current Time } \ 1 2 H / 2 4 H \end{array} $$

L'élément sélectionné clignote.

- S'il y a plusieurs réglages, appuyez sur la touche SELECT pour afficher le réglage suivant.

Répétez les procédures 2-3 pour régler si nécessaire d'autres paramètres.

- Appuyez à la place sur la touche MENU pour annuler le changement de réglage.

4 Appuyez sur la touche MENU pour mettre fin aux réglages.

Réglages (suite)

Set clock (réglage de l'heure)

Réglez l'horloge de la manière suivante.

Current Time (mode d'affichage de l'heure)

Sélectionnez l'affichage sur 12 ou 24 heures.

Exemple d'affichage

Current Time (heure indiquée)

Réglez les heures et les minutes.

Exemple d'affichage

1 Avec les touches de direction (∧/∨), sélectionnez « 12h » ou « 24h », et appuyez sur la touche SELECT.
2 Avec les touches de direction (^^/√), choisissez la valeur pour les heures, et appuyez sur la touche SELECT.
3 Avec les touches de direction (∧/∨), choisissez la valeur pour les minutes, et appuyez sur la touche SELECT. Cela termine le réglage de l'horloge.

CD setting (réglage pour CD)

CD Auto Start (lecture automatique de CD)

- Ce paramètre est réglé sur OFF en sortie d'usine.

OFF: charger un CD ne lance pas automatiquement sa lecture.

ON : charger un CD lance automatiquement sa lecture.

Exemple d'affichage

CD Auto Start OFF

APS setting (réglage d'économie automatique d'énergie)

Exemple d'affichage

Menu APS OFF

- Ce paramètre est réglé sur ON en sortie d'usine.

OFF : la fonction d'économie automatique d'énergie est désactivée.
ON: la fonction d'économie automatique d'énergie est activée.

FA. Reset (restauration des réglages par défaut)

Exemple d'affichage

Factory Reset OK?

Lorsque « OK? » apparaît, appuyez sur la touche SELECT pour ramener les paramètres à leur valeur par défaut définie en usine.

Après restauration des réglages d'usine, l'unité passe en veille.

Lecture de musique sur un ordinateur

Installation du pilote sur un ordinateur

Cette unité peut être connectée par USB et utilisée avec un ordinateur fonctionnant sous un des systèmes d'exploitation suivants. Le fonctionnement n'est pas garanti avec les systèmes d'exploitation autres que les suivants (à date de septembre 2015).

Mac

L'unité fonctionne avec les versions suivantes.

OS X Lion 10.7

OS X Mountain Lion 10.8

OS X Mavericks 10.9

OS X Yosemite 10.10

Cette unité peut fonctionner avec le pilote standard du système d'exploitation (OS), donc il n'y a pas besoin d'installer de pilote.

Windows

L'unité fonctionne avec les versions suivantes.

Windows 7 (32/64 bits)

Windows 8 (32/64 bits)

Windows 8.1 (32/64 bits)

Windows 10 (32/64 bits)

Installation du pilote sur l'ordinateur

Avant de pouvoir utiliser cette unité pour lire des fichiers sur un ordinateur avec Windows, vous devez télécharger le pilote dédié depuis le site mondial de TEAC et l'installer sur l'ordinateur.

Site mondial TEAC

http://teac-global.com/

ATTENTION

Installez le pilote logiciel dédié sur l'ordinateur avant de brancher l'unité par USB.

Si un ordinateur est connecté à cette unité avant que le pilote ne soit installé, le bon fonctionnement ne sera pas possible.

- Pour des instructions sur les procédures d'installation des pilotes, veuillez accéder à la page Downloads (téléchargements) du site mondial TEAC (http://teac-global.com/).

- Selon la combinaison ordinateur et logiciel, un bon fonctionnement peut ne pas être possible même avec les systèmes d'exploitation ci-dessus.

À propos du mode de transmission

Cette unité se connecte en mode asynchrone haute vitesse. Les fréquences d'échantillonnage transmissibles sont 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz.

Quand la connexion est correcte, vous pouvez sélectionner « TEAC USB AUDIO DEVICE » comme sortie audio sur l'ordinateur.

- En mode asynchrone, les données audio envoyées depuis l'ordinateur sont traitées au moyen de l'horloge de cette unité, ce qui réduit la gigue de transmission des données.

Téléchargement de l'application TEAC HR Audio Player

Notre application TEAC HR Audio Player (pour Mac et Windows) prend en charge la lecture des fichiers audio à haute résolution. Vous pouvez la télécharger depuis le site mondial TEAC.

Site mondial TEAC

http://teac-global.com/

- Cette unité ne prend pas en charge la lecture de fichiers DSD.

Générales

L'unité ne s'allume pas.

(Le voyant de l'interrupteur d'alimentation ne s'allume pas.)

→ Vérifiez que le cordon d'alimentation est enfoncé à fond dans la prise secteur. Si la prise a un commutateur, vérifiez que celui-ci est en position ON.
→ Branchez un autre appareil électrique à la prise pour vérifier qu'elle fournit bien du courant.

La télécommande ne fonctionne pas.

→ Pointez la télécommande vers la face avant de l'unité à une distance de moins de 5 m environ.
→ La télécommande ne fonctionnera pas s'il y a un obstacle entre elle et l'unité principale. Dans ce cas, essayez de changer de position.
→ Si les piles sont déchargées, remplacez les deux par des neuves.

Un téléviseur ou un autre appareil réagit par erreur.

→ La télécommande de cette unité peut déclencher par erreur certains téléviseurs capables de recevoir des signaux de télécommandes sans fil. Si cela se produit, utilisez les touches de l'unité principale.

Aucun son ne sort ou alors très faiblement.

→ Vérifiez les branchements de l'amplificateur et des enceintes.
→ Vérifiez les branchements des autres appareils.

Il y a du bruit.

→ Éloignez autant que possible l'unité des téléviseurs, fours à micro-ondes et autres appareils à fort champ magnétique.

Radio

Une station ne peut pas être captée. La réception est mauvaise.

→ Sélectionnez une station de radio.
→ Si la réception est mauvaise, essayez de déplacer l'antenne.
→ S'il y a un téléviseur près de l'unité, éteignez-le.

Les émissions stéréo deviennent mono.

→ Appuyez sur la touche MODE de la télécommande pour sélectionner stéréo.

Lecteur de CD

La lecture n'est pas possible.

→ Si le disque est à l'envers, rechargez-le avec sa face sérigraphiée vers le haut.
→ Si le disque est sale, nettoyez-le.
→ Selon la qualité et les conditions d'enregistrement du disque, certains CD-R/CD-RW peuvent ne pas être lisibles.
→ Les CD-R/CD-RW non finalisés ne peuvent pas être lus.

Le son saute.

→ Des vibrations peuvent faire sauter le son. Installez cette unité dans un endroit stable.
→ Si le disque est sale, nettoyez-le.
→ N'utilisez pas de disques rayés ou fissurés.

Fichiers MP3 et WMA

La lecture n'est pas possible.

→ Vérifiez l'extension du fichier. Les fichiers sont identifiés par leur extension : « .mp3 » pour les fichiers MP3 et « .wma » pour les fichiers WMA.
→ Le fichier MP3/WMA peut être endommagé.
→ Vérifiez le format du fichier. Cette unité peut lire les fichiers MP3 et WAV (page 57).

Les noms de piste, d'artiste et d'album ne s'affichent pas.

Le fichier musical ne contient pas de balise ID3 d'information. Utilisez par exemple un ordinateur pour préparer des fichiers MP3/WMA avec des informations de balise ID3 correctes.
Les balises ID3 ne peuvent pas être utilisées avec des fichiers WAV.

Certains caractères ne s'affichent pas correctement.

Si des informations de fichier utilisent des caractères japonais, chinois ou autres à double octet, la lecture est possible mais le nom ne sera pas affiché correctement.

Comme cette unité utilise un microcontrôleur, du bruit ou d'autres interférences externes peuvent entraîner son mauvais fonctionnement. Si cela se produit, débranchez le cordon d'alimentation, attendez un instant puis rallumez pour relancer les opérations.

Caractéristiques techniques

Lecteur de CD

Support de lecture CD-DA, CD-R/RW

Seuls des disques de 12 cm peuvent être employés

Format ...... ISO9660 LEVEL 1/2/JOLIET

Nombre maximal de fichiers....250 (dossiers compris)

Nombre maximal de dossiers 99

Formats audio lisibles

MP3

Extension .... « .mp3 », « .MP3 »

Débit binaire .... 32 kbit/s – 320 kbit/s

ou débit variable (VBR)

Fréquence d'échantillonnage

Extension .... « .wma », « .WMA »

Débit binaire .... 32 kbit/s – 320 kbit/s

ou débit variable (VBR)

Fréquence d'échantillonnage

Entrée audio numérique

Fréquences d'échantillonnage prises en charge (PCM)

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz

Résolutions prises en charge.... 16/24 bits

Bluetooth

Version Bluetooth....3.0

Sortie.... Classe 2

Profil pris en charge....A2DP

Codecs....SBC, AAC, Qualcomm® aptX™ audio

Sortie casque

Sortie nominale ....80 mW + 80mW (32 Ω, 1 kHz)

Distorsion harmonique totale.... 0,03 %

Tuner (syntoniseur)

Plage de fréquences

FM 87,5 MHz à 108,0 MHz

Entrée 50 Ω, asymétrique

Signal maximal 0 dBm

Sensibilité ....typ. -97 dBm

Rejet du canal adjacent....typ. 35 dB

Section amplificateur

Sortie maximale ..... 26 W + 26 W (JEITA 10 %, 1 kHz, 4 Ω)

Sortie nominale .....20 W + 20 W (JEITA 1 %, 1 kHz, 4 Ω)

Distorsion harmonique totale.... 0,08 % (1 kHz, 4 Ω, 1 W)

Rapport signal/bruit

LINE IN 90 dB

(IHF-A/Passe-bas 20 kHz/1 kHz, 2 V en entrée)

Réponse en fréquence.... 20 Hz – 45 kHz (−5 dB)

Générales

Alimentation électrique..... CA 220–240 V (50 Hz)

Consommation électrique....21 W

Dimensions externes 182 × 93 × 221 mm

(L × H × P, avec saillies)

Poids 2,2 kg

Température de fonctionnement .... +5 °C à +35 °C

Hygrométrie de fonctionnement .... 5 % à 85 %

(sans condensation)

Température de stockage....-20 °C à +55 °C

Accessoires fournis

Cordon d'alimentation × 1

Télécommande (RC-1324) × 1

Piles pour télécommande (AAA) × 2

Antenne DAB/FM de base × 1

Mode d'emploi (ce document) × 1

• En vue d'améliorer le produit, ses caractéristiques et son apparence peuvent être modifiées sans préavis.
• Le poids et les dimensions sont des valeurs approchées.
• Les illustrations de ce mode d'emploi peuvent différer par certains aspects du modèle réel.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA (NI EL PANEL POSTERIOR). NO HAY PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. PARA REPARACIONES, REMÍTASE A UN SERVICIO TÉCNICO CUALIFICADO.

C Botones de salto (|◀◀/▶▶|)

Sostituire le batterie

C Hoppaknappar (|◀◀/▶▶|)

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
