MANUAL DE USUARIO CR-H101DAB TEAC

El símbolo del rayo acabado en flecha dentro de un triángulo equilátero alerta al usuario de la presencia de un "voltaje peligroso" sin aislar dentro de la carcasa del producto que puede ser de magnitud suficiente como para constituir riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la presencia de importantes instrucciones de funcionamiento y mantenimiento en la literatura que acompaña al aparato.

AVISO: PARA EVITAR RIESGO DE INCENDIO O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

• NO QUITE LAS CARCASAS EXTERNAS NI DEJE AL AIRE LA ELECTRÓNICA. ¡EN EL INTERIOR NO HAY PIEZAS QUE EL USUARIO PUEDA MANIPULAR!
• SI EXPERIMENTA PROBLEMAS CON ESTE PRODUCTO, PÓNGASE EN CONTACTO CON EL ESTABLECIMIENTO DONDE ADQUIRIÓ LA UNIDAD PARA SOLICITAR SERVICIO TÉCNICO. NO UTILICE EL APARATO HASTA QUE HAYA SIDO REPARADO.
• EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS QUE NO SEAN LOS ESPECIFICADOS EN ESTE MANUAL PUEDE CAUSAR EXPOSICIÓN A RADIACIONES PELIGROSAS.

La placa de identificación está situada en la parte inferior de la unidad como muestra la ilustración.

Frontal

Placa de identificación

Los nombres de otras compañías, nombres de productos y logos que aparecen en este documento son marcas comerciales o registradas de sus respectivos propietarios.

1) Lea estas instrucciones.
2) Conserve estas instrucciones.
3) Cumpla con lo indicado en los avisos.
4) Siga todas las instrucciones.
5) No utilice este aparato cerca del agua.
6) Límpielo solo con un trapo seco.
7) No bloquee ninguna de las ranuras de ventilación. Instale este aparato de acuerdo con las instrucciones del fabricante.
8) No instale este aparato cerca de fuentes de calor como radiadores, calentadores, hornos u otros aparatos (incluyendo amplificadores) que produzcan calor.
9) No elimine el sistema de seguridad que supone el enchufe polarizado o con toma de tierra. Un enchufe polarizado tiene dos bornes, uno más ancho que el otro. Uno con toma de tierra tiene dos bornes iguales y una tercera lámina para la conexión a tierra. El borne ancho o la lámina se incluyen para su seguridad. Si el enchufe que venga con la unidad no encaja en su salida de corriente, haga que un electricista cambie su salida anticuada.
10) Evite que el cable de corriente quede de forma que pueda ser pisado o quedar retorcido o aplastado, especialmente en los enchufes, receptáculos o en el punto en el que salen del aparato.
11) Use solo accesorios / complementos especificados por el fabricante.
12) Utilice este aparato solo con un soporte, trípode o bastidor especificado por el fabricante o que se venda con el propio aparato. Cuando utilice un bastidor con ruedas, tenga cuidado al mover la combinación de aparato/bastidor para evitar que vuelque y puedan p
13) Desconecte este aparato de la corriente durante las tormentas eléctricas o cuando no lo vaya a usar durante un periodo de tiempo largo.
14) Dirija cualquier posible reparación solo al servicio técnico oficial. Este aparato deberá ser reparado si se ha dañado de alguna forma, como por ejemplo si el cable de corriente o el enchufe están rotos, si ha sido derramado algún líquido sobre la unidad o algún objeto ha sido introducido en ella, si ha quedado expuesto a la lluvia o la humedad, si no funciona normalmente o si ha caído al suelo en algún momento.
- Este aparato libera corriente nominal no válida para el funcionamiento a través de la toma de corriente, aún cuando el interruptor de encendido y activación (POWER o STANDBY/ON) no esté en la posición de encendido (ON).
- El enchufe que se conecta a la red es el dispositivo de

desconexión, por lo que deberá permanecer siempre en prefecto estado de uso.

- Deberá llevar cuidado si utiliza auriculares con este producto, ya que una excesiva presión sonora (volumen) procedente de los mismos puede causar perdidas de audición.

PRECAUCIÓN

• No exponga este aparato a salpicaduras ni goteras.
• No coloque objetos que contengan líquidos, como por ejemplo jarrones, sobre el aparato.
• No instale este aparato en lugares cerrados tales como estanterías o similares.
• Este aparato debe situarse lo suficientemente cerca de una toma de electricidad como para poder alcanzar fácilmente el cable de corriente en cualquier momento.
• Si el producto utiliza pilas (esto incluye las pilas instaladas y los "packs" de pilas), se evitará su exposición directa al sol, al fuego o a cualquier otra fuente de calor excesivo.
• PRECAUCIÓN con los productos que emplean baterías de litio reemplazables: existe peligro de explosión si la batería se reemplaza por otra de tipo incorrecto. Reemplácela sólo por otra igual o de tipo equivalente.

Precauciones con respecto a las pilas

Un mal uso de las pilas puede hacer que se rompan o que tengan fugas y ello causar fuego, lesiones u oxidación en los objetos cercanos. Por favor, lea y observe las siguientes precauciones cuidadosamente.

• Asegúrese de introducir las pilas siempre con la correcta orientación de los polos positivo (⊕) y negativo (⊖).
• Use pilas del mismo tipo. Nunca utilice juntas pilas de tipos diferentes.
• Si no va a utilizar el mando a distancia durante mucho tiempo (más de un mes), quite las pilas para evitar que se sulfaten y tengan fugas.
• Si las pilas presentan fugas, limpie el líquido que haya caído en el compartimento y sustituya las pilas por otras nuevas.
• No utilice pilas que no sean del tipo especificado. No mezcle pilas nuevas con viejas ni utilice juntas pilas de tipos distintos.
• No caliente ni desarme las pilas. Nunca tire pilas al fuego ni al agua.

- No transporte ni almacene pilas con otros objetos metálicos. Las pilas podrían producir cortocircuitos, perder líquido o explotar.

- Nunca recargue una pila si no está completamente seguro de que es una pila recargable.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD (continuación)

Información sobre el láser

Este producto contiene en el interior de su carcasa un sistema de láser semiconductor y está clasificado como "PRODUCTO LÁSER DE CLASE 1".

Para evitar quedar expuesto al haz del rayo láser, no intente abrir la carcasa.

Láser:

Tipo: EP-HD870PB

Fabricante: GUANGDONG EVER BRIGHT GROUP CO.,LTD

Potencia láser: Inferior a 1 mW en la lente del objetivo

Longitud de onda: 792±25 nm

DECLARACIÓN DE CONFORMIDAD

TEAC AUDIO EUROPE, Gutenbergstr. 3, 82178 Puchheim, Alemania, declara bajo su plena responsabilidad que el producto TEAC descrito en este manual cumple con las normas técnicas correspor

Para consumidores europeos

Deshacerse de aparatos eléctricos, electrónicos, pilas/baterías y acumuladores

(a) Todos los aparatos eléctricos y electrónicos, y pilas/baterías y acumuladores gastados, deben ser eliminados separados del resto de basura común y únicamente en los "puntos limpios" o bajo los procedimientos especificados por el gobierno o autoridades municipales locales.
(b) Con la eliminación correcta de los equipos eléctricos y electrónicos, y de pilas/baterías y acumuladores gastados, estará ayudando a conservar recursos muy valiosos y a evitar los posibles efectos negativos en la salud humana y en el medio ambiente.
(c) La eliminación incorrecta de los equipos eléctricos y electrónicos, y pilas/baterías y acumuladores, puede producir efectos muy dañinos en el medio ambiente y en la salud humana a causa de las sustancias peligrosas que pueden encontrarse en estos equipos.
(d) El símbolo de Eliminación de Aparatos Eléctricos y Electrónicos (WEEE en inglés), identificado por cubos de basura con ruedas tachados, indican que los equipos eléctricos y electrónicos, y las pilas/baterías y acumuladores, deben ser eliminados de forma totalmente independiente con respecto a la basura doméstica.

Si una pila/batería o un acumulador contienen más cantidad de los valores especificados de plomo (Pb), mercurio (Hg), y/o cadmio (Cd) según está definido en la Directiva relativa a las pilas (2006/66/

EC), entonces los símbolos químicos correspondientes a estos elementos estarán indicados debajo del símbolo WEEE.

(e) Existen sistemas para la eliminación y recogida a disposición del usuario final. Si necesita más información sobre cómo deshacerse de aparatos eléctricos y electrónicos antiguos, así como de pilas/baterías y acumuladores, póngase en contacto con su ayuntamiento, con la correspondiente empresa del servicio de recogida de residuos o con el establecimiento donde adquirió ese aparato.

Pb, Hg, Cd

Precauciones con los equipos inalámbricos

Cumplimiento de las normas de interferencias y transmisión de radio

Modelo para el Espacio Económico Europeo (EEE)

Este equipo cumple con el estándar armonizado de la DIRECTIVA 1999/5/EC (R&TTE).

Etiquetado de conformidad con la indicación CE:

PRECAUCIÓN

Cualquier cambio o modificación efectuada en este equipo que no haya sido expresamente aprobada por la parte responsable del cumplimiento de los requisitos exigidos podría invalidar el derecho del usuario a utilizar el equipo.

PRECAUCIÓN

La autorización de dispositivos inalámbricos son diferentes según los países o regiones. Por favor, utilice el producto solamente en el país donde lo adquirió.

- Dependiendo del país, podrían existir restricciones para el uso de la tecnología inalámbrica Bluetooth.

Requerimientos acerca de la exposición a radiaciones

Este equipo cumple con la regulación internacionalmente reconocida para los casos de exposición humana a ondas de radio generadas por un transmisor.

Declaración de cumplimiento Modelo para el Espacio Económico Europeo (EEE)

Este equipo cumple con la valoración EN.62311 de equipos electrónicos y eléctricos relativa a las restricciones de exposición humana a campos electromagnéticos, el estándar armonizado de la DIRECTIVA 1999/5/EC.

Accesorios incluidosÍndice

Gracias por elegir un producto TEAC.

Lea detenidamente este manual para obtener el mejor rendimiento posible de esta unidad.

Después de leerlo, guárdelo en un lugar seguro para futuras consultas.

Este Manual del usuario explica las funciones principales de esta unidad.

Consulte el Manual de referencia si desea obtener más información sobre todas las funciones de esta unidad.

Tanto el Manual del usuario como el Manual de referencia pueden descargarse desde el sitio web global de TEAC (http://www.teac-global.com/).

INSTRUCCIONES IMPORTANTES DE SEGURIDAD....58

Precauciones con los equipos inalámbricos ..... 61

Accesorios incluidos....62

Web global de TEAC 62

Antes de su utilización....63

Ajuste del reloj....63

Notas sobre los discos....64

Conexión de la antena DAB....65

Conexiones....66

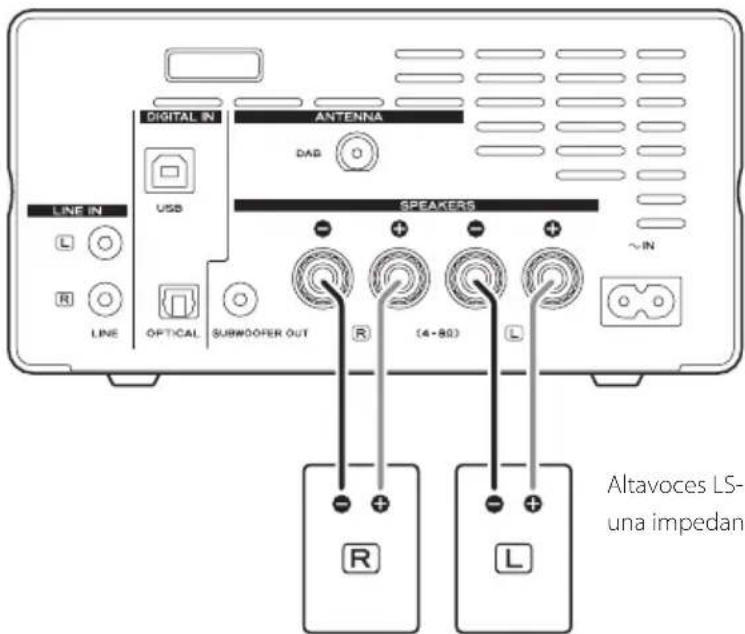

Conexión de los altavoces 68

Uso del mando a distancia....69

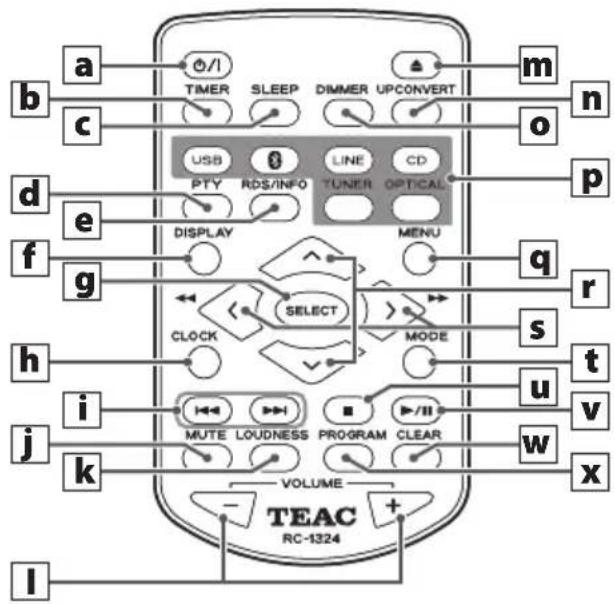

Nombres y funciones de las partes (mando a distancia) ... 70

Nombres y funciones de las partes (unidad principal) ..... 72

Funcionamiento básico....73

Escuchar un CD....74

Escuchar la radio de FM....75

Utilización del sintonizador DAB 78

Función Bluetooth ^® 80

Ajustes de configuración 81

Reproducir música en un ordenador....83

Solución de posibles fallos....84

Especificaciones 85

Compruebe que todos los accesorios enumerados a continuación están incluidos en la caja.

Por favor, póngase en contacto con el establecimiento donde adquirió esta unidad en caso de que alguno de estos accesorios falte o haya sufrido desperfectos durante el transporte.

Cable de corriente × 1

Mando a distancia (RC-1324) × 1

Pilas para el mando a distancia (AAA) × 2

Antena básica de DAB/FM × 1

Manual del usuario (este documento) × 1

• Guarde este manual en un lugar seguro para futuras consultas.
• Consulte la página 200 para obtener información sobre la garantía.

Web global de TEAC

Las actualizaciones para esta unidad pueden descargarse desde la web global de TEAC: http://teac-global.com/

1) Entre en la web global de TEAC.
2) En la sección de descargas (downloads) de TFAC, haga clic en el idioma que desee para abrir la página web de descargas correspondiente a ese idioma.

NOTA

Si no aparece el idioma que desea, haga clic en "Other Languages" (otros idiomas).
3) Haga clic en el nombre del producto en la sección "Products" (productos).
4) Seleccione y descargue las actualizaciones que necesite.

Ajuste del relojAntes de

Emplazamiento de la unidad

• No coloque la unidad en entornos donde la temperatura sea alta, como por ejemplo donde reciba luz solar directa o cerca de una fuente de calor, ni tampoco sobre un amplificador o cualquier otro dispositivo que genere calor. Si lo hace, puede causar que se decolore, se deforme o se estropee.
• No coloque nada encima de la unidad. No ponga ningún paño o tela encima de la unidad ni ponga la unidad sobre una cama, ropa de cama, alfombra o moqueta gruesa.

Mantenimiento

Limpie la suciedad de la cubierta superior y del resto de paneles con un paño suave que haya sido ligeramente humedecido con un líquido limpiador neutro diluido.

No utilice toallitas con tratamientos químicos, disolvente o sustancias similares porque pueden dañar la superficie de esta unidad.

Por seguridad, desconecte el cable de corriente de la toma de electricidad antes de proceder a la limpieza.

Esta unidad tiene un reloj incorporado.

Una vez completadas las conexiones, ajuste la hora.

La hora aparece en la pantalla cuando, por ejemplo, la unidad está en modo de reposo (standby).

- Consulte "Set clock (ajustes horarios)" en la página 82 para ver cómo se ajusta el reloj.

Ejemplo de pantalla con la unidad en reposo (standby):

T AM 09:18 Hora actual

Aparece solo cuando está activado el temporizador de encendido/apagado

• El reloj se pondrá a cero si el cable de corriente de la unidad se desconecta de la toma de electricidad. Vuelva a ajustar la hora cuando utilice la unidad.
• El reloj no es perfectamente preciso, por lo que es aconsejable reajustar la hora de vez en cuando.

Tipos de discos que pueden reproducirse en esta unidad

Discos CD (12 cm) con el logo "Compact Disc Digital Audio"

- Este logo aparece en las etiquetas y cajas de los discos.

- Esta unidad no puede reproducir discos CD de 8 cm.

Discos CD-R y CD-RW correctamente grabados y finalizados en formato de CD Audio.

Discos CD-R y CD-RW grabados con archivos MP3 o WMA y finalizados.

- Esta unidad no admite discos multisesión.

Esta unidad no puede reproducir discos que no sean los mencionados anteriormente.

Si intenta reproducir otros tipos de discos con esta unidad, pueden producirse ruidos a alto volumen capaces de dañar los altavoces o afectar a sus oídos. Nunca intente reproducir otros tipos de discos distintos a los mencionados más arriba.

- Archivos WMA

Esta unidad no es compatible con los formatos Windows Media Audio Professional (WMA Pro) y Windows Media Audio Lossless (WMA Lossless).

- Dependiendo de la calidad del disco y las condiciones de la grabación, podría no ser posible la reproducción.

- Esta unidad no puede leer ni reproducir los siguientes tipos de discos:

Discos CD-ROM

Discos Vídeo CD

Discos Super Audio CD

Discos DVD Vídeo

Discos DVD Audio

Discos DVD-ROM

Si carga un disco DVD Vídeo, DVD Audio, DV-DROM o similar en esta unidad, la unidad intentará reproducirlo y girará a alta velocidad. Si carga accidentalmente un disco de este tipo, el disco podría dañarse, por lo que no intente quitarlo hasta que deje de girar.

- Esta unidad podría no ser capaz de reproducir correctamente discos CD con control de copia, discos duals u

otros discos CD especiales que no cumplan el estándar del Libro Rojo del CD. No se puede garantizar ni el funcionamiento ni la calidad del sonido si se utilizan discos especiales en esta unidad. En caso de que la reproducción de un disco especial cause problemas, póngase en contacto con quien le vendió el disco.

Discos CD-R/CD-RW

Esta unidad puede reproducir discos CD-R/CD-RW que estén en formato CD Audio (CD-DA) o que contengan archivos en formato MP3 o WMA.

- Para poder reproducir un disco creado en una grabadora de CD, primero asegúrese de que está finalizado.

- Dependiendo de la calidad del disco y de las condiciones de grabación, podría no ser posible la reproducción. Para más información, consulte el manual de instrucciones del dispositivo que esté utilizando.

- Si tiene dudas sobre el manejo de un disco CD-R o CD-RW, póngase en contacto con el fabricante o vendedor del disco directamente.

Precauciones de uso

• No utilice discos rotos o agrietados porque pueden dañar la unidad.
• No coloque etiquetas ni otros materiales en los discos. No utilice discos que hayan tenido pegada cinta adhesiva, pegatinas o materiales similares aunque se hayan quitado, ya que pueden quedar restos pegajosos en la superficie del disco. También deberá evitar los discos que tengan pegatinas con restos de pegamento en sus bordes, por ejemplo. Si utiliza tales discos en esta unidad, podrían quedarse pegados o dañar la unidad.
• Cuando escriba algo en el lado de la etiqueta de un disco, utilice un rotulador de tinta permanente con punta de fieltro. Si utiliza un bolígrafo, lápiz o pluma con punta dura, puede dañar el disco y hacerlo irreproducible.
• Nunca utilice estabilizadores de CD de los que se pueden comprar en establecimientos comerciales, ya que pueden hacer que el disco sea irreproducible o dañar la unidad.
• Nunca utilice discos con formas irregulares, incluyendo los de forma de corazón y los octogonales, ya que pueden dañar la unidad.

Conexión de la antena DAB/FM

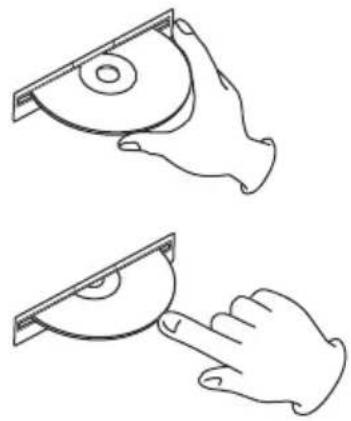

- Para sacar un disco de su caja, sujételo por los bordes a la vez que presiona hacia abajo sobre el centro de la caja. No toque la cara del disco que tiene los datos grabados (el lado sin rotular).

Si un disco no se carga correctamente

Si un disco se queda atrapado o tiene problemas para introducirlo, no lo empuje ni lo fuerce. Pulse el botón de expulsión (▲) y saque el disco antes de intentar volver a meterlo. Empujar un disco forzándolo puede dañar la unidad.

Cómo guardar los discos

• Los discos deben guardarse en su caja cuando no se estén utilizando, ya que de otro modo pueden deformarse o rayarse.
• No deje los discos en sitios donde estén expuestos directamente a la luz solar o muy húmedos o calurosos, ya que pueden deformarse o estropearse, convirtiéndose en irreproducibles.
• Los discos CD-R y CD-RW son más sensibles a los efectos del calor y de los rayos ultravioleta que los discos CD normales. Por ello, no debe dejarlos durante mucho tiempo en sitios donde estén expuestos directamente a la luz solar ni cerca de aparatos que generen calor, por ejemplo.
• Limpie siempre los discos antes de guardarlos. Si guarda un disco sin limpiar, en su próxima reproducción puede saltar o perder calidad de sonido.

Mantenimiento

- Si la cara del disco que contiene los datos codificados (el lado sin rotular) se ensucia con huellas de dedos o polvo, utilice un paño suave para limpiar su superficie desde el centro hacia los bordes.

- Nunca utilice productos limpiadores de discos, tratamientos antiestáticos, disolventes o sustancias químicas similares para limpiar los discos, ya que dichas sustancias pueden estropear su superficie.

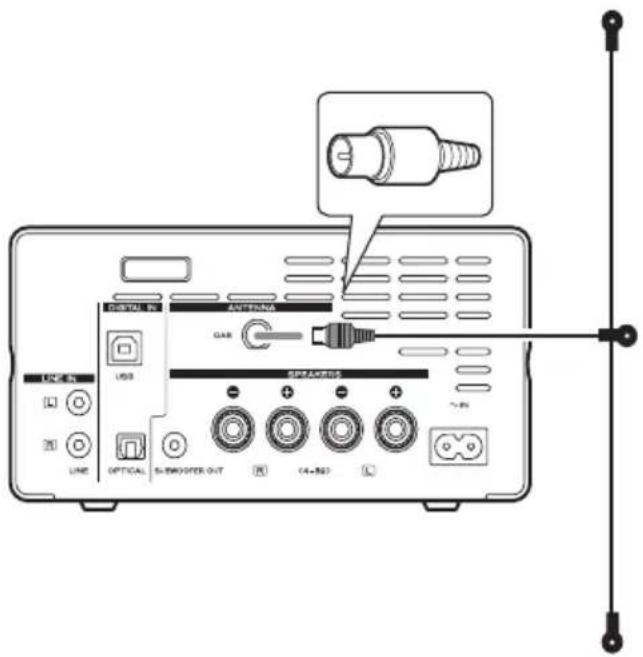

Antena interior

Conecte la antena incluida al terminal de antena del panel posterior y extiéndala.

Fije la antena al marco de una ventana, a una pared o en cualquier otra posición que mejore todo lo posible la recepción.

DIGITAL IN AUTO-FUNA USB GAS SUPPORTS ~IN OPTICAL S-EMOOPER OUT C4+863

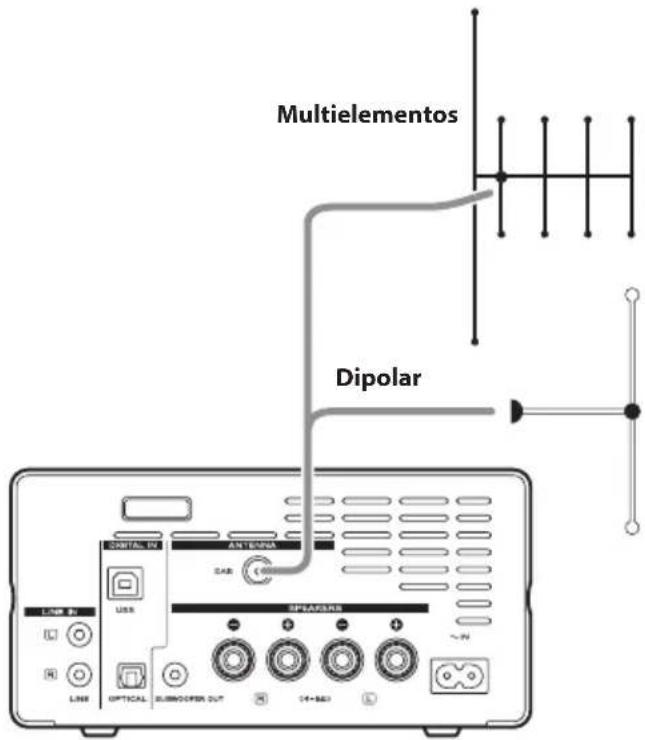

Antena exterior

En las zonas geográficas donde las señales DAB sean débiles, utilice una antena DAB para exterior.

Existen dos tipos principales de antenas.

Multielementos Dipolar LNP B1 USB OPTICAL SUBMOOPER OUT SPHAFONE ~N

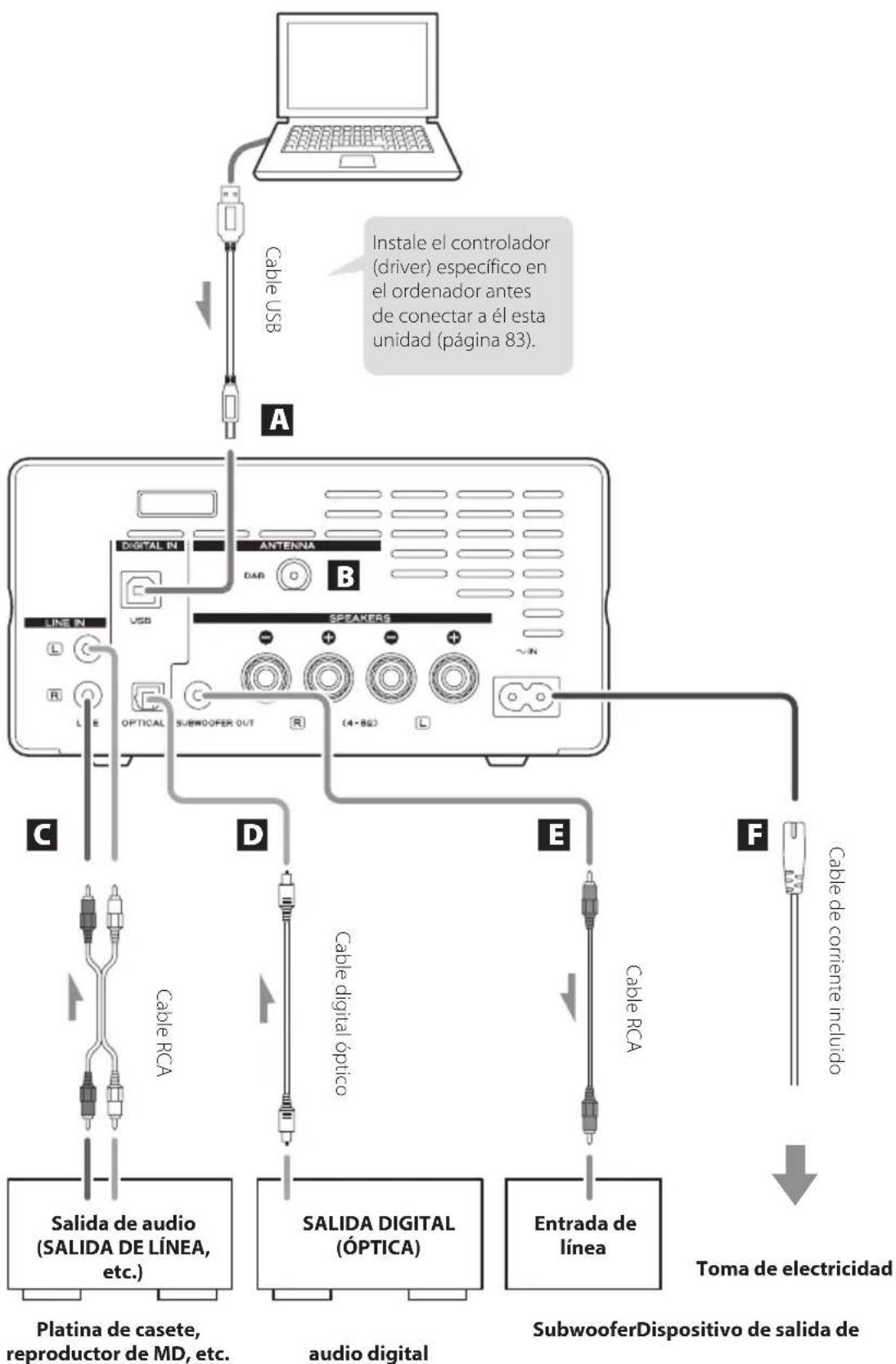

Conexiones

Una vez completadas todas las conexiones, enchufe el cable de corriente a la toma de electricidad.

• Lea las instrucciones de cada dispositivo que vaya a utilizar con esta unidad.
• No mezcle ni agrupe los cables de las conexiones con cables de corriente porque puede originarse ruido.
• Asegúrese de que todos los conectores están insertados correctamente.

Se utiliza para introducir audio digital desde un ordenador. Conéctelo al puerto USB de un ordenador para introducir en esta unidad audio digital procedente de dicho ordenador.

Utilice un cable USB de los que se pueden adquirir en establecimientos comerciales.

ATENCIÓN

Instale el controlador (driver) específico en el ordenador antes de conectar a él esta unidad (página 83).

B Terminal de antena DAB/FM

Para recibir emisiones de DAB/FM, extienda esta antena y colóquela de modo que se obtenga la mejor recepción.

Si mueve la unidad, vuelva a reajustar la posición de la antena.

Para información sobre cómo hacer las conexiones de la antena DAB/FM, consulte la página 65.

Terminal de entrada de audio analógico (LINE IN)

Se utilizan para introducir audio analógico.

Conecte en estos terminales un dispositivo de salida de audio como, por ejemplo, un pletina de cassette o un reproductor de MD utilizando cables RCA de los que se pueden adquirir en establecimientos comerciales.

Para las conexiones, utilice cables de los que se pueden adquirir en establecimientos comerciales.

Conecte el terminal R de esta unidad al terminal derecho (R) del dispositivo de salida de audio y el terminal L de esta unidad al terminal izquierdo (L) del dispositivo de salida de audio.

D Terminal de entrada de audio digital (OPTICAL)

Por él se introduce audio digital. Conecte aquí el terminal de salida de audio digital de un dispositivo de audio digital.

Para la conexión, utilice un cable óptico digital (TOS) de los que se pueden adquirir en establecimientos comerciales.

- Esta unidad admite frecuencias de muestreo de hasta 192 kHz.

- El nivel de salida está enlazado con los controles de volumen (VOLUME) de la parte frontal de la unidad y del mando a distancia.

F Entrada de corriente (\~IN)

Inserte aquí el cable de corriente.

Una vez que haya realizado el resto de conexiones, conecte el cable de corriente a una toma de electricidad.

No utilice ningún otro cable de corriente que no sea el incluido con esta unidad. El uso de otros cables de corriente pueden provocar fuego o una descarga eléctrica. Desenchufe el cable de corriente de la toma de electricidad cuando no vaya a utilizar la unidad durante un largo periodo de tiempo.

DIGITAL IN ANTENNA DAB LINE IN USB SPEAKERS ~IN OPTICAL SUBWOOFER OUT (4-80) R L Altavoces LS- una impedan

Precauciones al hacer las conexiones

• Una vez que haya realizado el resto de conexiones, conecte el cable de corriente a una toma de electricidad.
• Lea las instrucciones de cada dispositivo que vaya a utilizar con esta unidad.

PRECAUCIÓN

• Si no conecta unos altavoces LS-101HR, utilice altavoces con una impedancia nominal de 4–8 Ω. Si se utilizan altavoces con otras impedancias, puede activarse el circuito de protección y detenerse la salida de sonido.
• Los terminales de altavoz rojos son los positivos (+) y los terminales de altavoz negros son los negativos (−). Normalmente, el conductor + del cable de altavoz está marcado para poder distinguirlo del conductor negativo – del cable. Conecte el conductor marcado al terminal rojo (+) y el conductor sin marcar al terminal negro (−).
• Las partes metálicas de los dos conductores separados no deben tocarse. Si se tocan, puede producirse un cortocircuito. Los cables cortocircuitados pueden provocar peligro de incendio o averías en el equipo.

Nunca permita que un cable entre en cortocircuito.

- Asegúrese de insertar correctamente todos los conectores en los terminales. Para evitar ruidos y zumbidos, no mezcle ni agrupe los cables de altavoces con el cable de corriente u otros cables.

Cómo conectar los altavoces

1 Gire la cubierta del terminal hacia la izquierda para aflojarla. Las cubiertas de los terminales de altavoces de esta unidad no se pueden sacar del todo.
2 Inserte la parte metálica del conductor en el terminal y gire la cubierta hacia la derecha para afianzar la conexión.

- Asegúrese de que en el terminal solo entra la parte metálica del conductor y no el recubrimiento aislante, y que por tanto lo único que toca el terminal es la parte metálica del cable.

3 Confirme que el cable está firmemente sujeto tirando de él suavemente.

Uso del mando a distancia

Conexión con conectores de tipo banana

Para hacer las conexiones también es posible utilizar conectores de tipo banana de los que se pueden adquirir en establecimientos comerciales.

• Mantenga las cubiertas apretadas durante el uso.
• Lea atentamente las instrucciones de los conectores de tipo banana que vaya a utilizar.

Aviso sobre el modelo para Europa

De acuerdo con las normativas de seguridad europeas, en los modelos para Europa no está permitida la conexión de conectores de tipo banana en los terminales de altavoces. Los orificios donde podrían conectarse dichos conectores han sido tapados con unas cubiertas negras. Conecte los altavoces utilizando cables con la parte metálica al aire (quitado el recubrimiento aislante) o conectores de horquilla. En caso de que una de dichas cubiertas negras se salga del terminal, vuelva a colocarla en su posición original.

Precauciones de uso

Un mal uso de las pilas podría provocar que se rompan o que tengan fugas, y ello causar un incendio, lesiones u oxidación de materiales cercanos. Por favor, lea atentamente y observe las precauciones que encontrará en la página 59.

• Cuando utilice el mando a distancia, apunte con él hacia el receptor de la señal del mando a distancia que hay en la unidad principal, a una distancia de 5 m o menos. No coloque obstáculos entre la unidad principal y el mando a distancia.
• El mando a distancia puede no funcionar si el receptor de la señal del mando a distancia que hay en la unidad principal está expuesto a la luz solar directamente o a una luz intensa. En ese caso, intente mover de sitio la unidad principal.
• Lleve cuidado porque el uso de este mando a distancia podría causar el funcionamiento involuntario de otros dispositivos que pueden ser controlados por rayos infrarrojos.

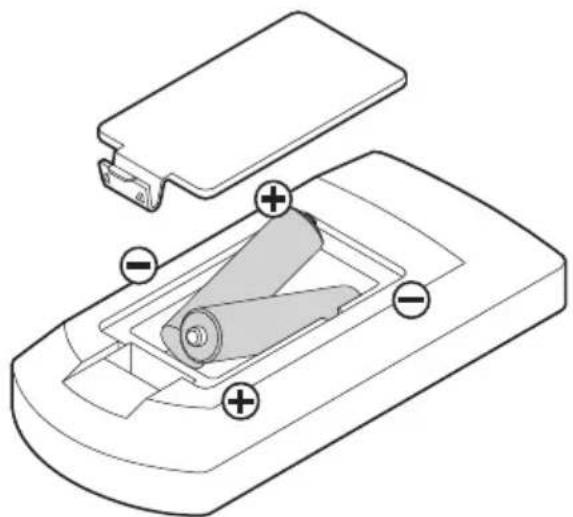

Instalación de las pilas

Quite la tapa de la parte posterior del mando a distancia e inserte dos pilas AAA en el compartimento orientándolas según las indicaciones ⊕ y ⊖. Vuelva a colocar la tapa.

Si la distancia de funcionamiento del mando a distancia disminuye, las pilas están gastadas. En ese caso, reemplácelas por unas nuevas.

Deshágase de las pilas usadas de acuerdo con las instrucciones que aparezcan en ellas, o según los requisitos establecidos por las normas locales.

Nombres y funciones de las partes (mando a distancia)

Cuando tanto la unidad principal como el mando a distancia tienen botones con las mismas funciones, la instrucciones de este manual se refieren solo a uno de ellos, pero el otro se puede utilizar de la misma manera.

a Botón de reposo/encendido ( ⏻/l)

Pulse este botón para encender la unidad y para ponerla en reposo. Cuando la unidad está encendida, el anillo que rodea el botón STANDBY/ON (☐/I) de la unidad principal se ilumina en azul.

b Botón TIMER

Se utiliza para configurar el ajuste del temporizador de encendido/apagado.

C Botón SLEEP

Se utiliza para configurar el ajuste del temporizador de apagado.

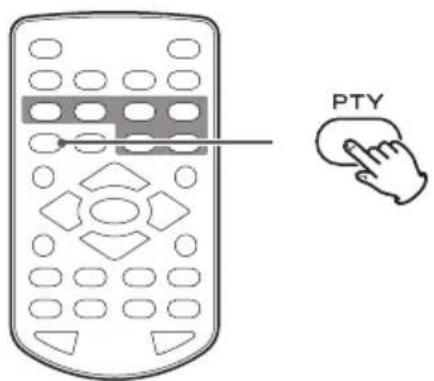

d Botón PTY

Se utiliza para buscar emisoras por el tipo de programa (PTY).

e Botón RDS/INFO

Cuando la fuente de reproducción es FM, este botón se utiliza para seleccionar un modo de RDS. Ignore la función INFO, ya que no funciona con esta unidad.

f Botón DISPLAY

Se utiliza para cambiar el texto que se muestra en la línea inferior de la pantalla.

g Botón SELECT

Se utiliza para cambiar los ajustes.

h Botón CLOCK

Púlselo repetidamente para mostrar la hora y el ajuste de configuración del temporizador de encendido/apagado, y a continuación volver a ver en pantalla la información que había antes.

i Botones de salto (|◀◀/▶▶)

Cuando la fuente de reproducción es CD, estos botones se utilizan para saltar a la pista anterior o siguiente. Cuando la fuente de reproducción es DAB/FM, se utilizan para cambiar las presintonías.

j Botón MUTE

Pulse este botón para silenciar temporalmente el sonido. Para restablecer el sonido, vuelva a pulsarlo de nuevo.

k Botón LOUDNESS

Púlselo para activar y desactivar el realce de las bajas frecuencias. Cuando está activado, el icono aparece en la pantalla.

I Botones VOLUME (-/+)

Se utilizan para ajustar el volumen.

m Botón de expulsión (▲)

Púlselo para expulsar el disco parcialmente. Sujete el disco por los bordes y tire de él hacia afuera.

n Botón UPCONVERT

Pulse este botón para activar y desactivar la sobreconversión.

Botón DIMMER

Púlselo para cambiar el brillo de la pantalla.

p Botones de fuente

Estos botones se utilizan para seleccionar la fuente de reproducción.

q Botón MENU

Púlselo para entrar en el modo de ajustes de configuración.

r Botones de dirección (∧/∨)

Cuando la fuente de reproducción es CD, se utilizan para seleccionar carpetas (solo MP3/WMA).

Cuando la fuente de reproducción es DAB/FM, se utilizan para cambiar las presintonías.

S Botones de dirección (〈/〉)

Botones de búsqueda ( ◀◀/▶▶ )

Cuando la fuente de reproducción es CD, pulsándolos durante la reproducción se busca hacia atrás/hacia delante.

Cuando la fuente de reproducción es FM, se utilizan para disminuir/incrementar la frecuencia recibida. Púlselos y manténgalos pulsados durante al menos dos segundos para empezar la selección automática de emisoras.

Cuando la fuente de reproducción es DAB, pulsándolos se seleccionan los apartados en el menú DAB.

t Botón MODE

Cuando la fuente de reproducción es CD, se utiliza para cambiar entre reproducción repetida y reproducción aleatoria.

Cuando la fuente de reproducción es FM, se utiliza para cambiar entre estéreo y mono.

u Botón de parada ( ■ )

Púlselo durante la reproducción para pararla.

V Botón de reproducción/pausa (► /II)

Cuando la fuente de reproducción es CD y la unidad está parada o en pausa, pulsándolo se comienza la reproducción de un disco.

Este botón se utiliza durante la reproducción para ponerla en pausa.

Cuando la fuente de reproducción es FM, se utiliza para seleccionar presintonías y frecuencias.

W Botón CLEAR

Se utiliza para borrar pistas programadas.

X Botón PROGRAM

Cuando la fuente de reproducción es CD, se utiliza con la reproducción programada.

Cuando la fuente de reproducción es DAB/FM, se utiliza con las presintonías de emisoras de radio.

Nombres y funciones de las partes (unidad principal)

Púlselo para encender la unidad (ON) y para ponerla en reposo (STANDBY). Cuando la unidad está encendida, el anillo que rodea el botón se ilumina en azul.

- Cuando la unidad está en modo de reposo, consume corriente de reposo. Por este motivo utilizamos el término "en reposo" y no "apagada".

B Ranura de disco

Inserte aquí un disco. Una vez insertado parcialmente, la unidad lo arrastrará automáticamente hacia dentro.

Cuando la fuente de reproducción es CD, se utilizan para saltar a la pista anterior o siguiente. Durante la reproducción, púlselos y manténgalos pulsados para buscar hacia atrás/hacia delante.

D Botón de reproducción/pausa (► /II)

Cuando esté en pausa, púlselo para reanudar la reproducción.

Pulse durante la reproducción para ponerla en pausa. Púlselo de nuevo para reanudar la reproducción.

E Botón de parada/expulsión (■/▲)

Púlselo durante la reproducción para pararla. Con ella parada, pulse para expulsar parcialmente el disco. Sujete el disco por los bordes y tire hacia afuera.

F Salida de auriculares PHONES

Conecte aquí unos auriculares (minijack estéreo de 3,5 mm).

- Cuando se conectan unos auriculares a la unidad, por los terminales de altavoces (SPEAKERS) del panel posterior deja de salir audio.

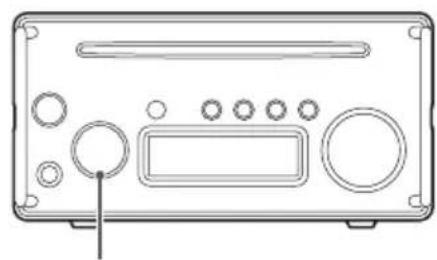

G Mando giratorio SOURCE

Gírelo para seleccionar la fuente de reproducción.

H Receptor de señal del mando a distancia

Recibe las señales del mando a distancia. Cuando utilice el mando a distancia, apunte hacia este sensor.

I Pantalla

En ella se muestra diversa información.

J Mando giratorio VOLUME

Este mando giratorio se utiliza para ajustar el volumen. Para subirlo, gírelo hacia la derecha. Para bajarlo, gírelo hacia la izquierda.

- Cuando se ajusta el volumen con el mando a distancia, este mando de la unidad principal no gira en respuesta a dicho ajuste.

Funcionamiento básico

Encendido/apagado (reposo) de la unidad

Pulse el botón STANDBY/ON (☑/I) para encender la unidad. El indicador se ilumina en azul cuando la unidad está encendida.

Vuelva a pulsar el botón otra vez para poner la unidad en reposo (standby).

El indicador se apagará.

Cambio de la fuente de reproducción

Gire el mando SOURCE para seleccionar la fuente de reproducción.

El nombre de la fuente de reproducción seleccionada se mostrará en la pantalla.

Gire el mando SOURCE hacia la derecha para cambiar la fuente de reproducción según el siguiente orden:

• Si se introduce audio digital en otro formato que no sea PCM, en la pantalla se mostrará "No Signal" (sin señal) y no escuchará sonido.
  Si este es el caso, es posible que el dispositivo de salida de audio digital conectado a esta unidad tenga un ajuste de formato de salida digital que sea "PCM" y que permitiría la reproducción. Remítase al manual de instrucciones de dicho dispositivo para hacer dicho ajuste.

- Para utilizar esta unidad con un ordenador Windows, es necesario instalar el controlador (driver) específico en dicho ordenador antes de poner esta unidad en USB y reproducir archivos de audio del ordenador (página 83).

Ajuste del volumen

Gire el mando VOLUME o utilice los botones VOLUME del mando a distancia para ajustar el volumen al nivel apropiado.

- El ajuste de volumen se mostrará en la pantalla cuando gire el mando VOLUME.

A medida que aumenta el valor, el volumen sube.

Pantalla de ejemplo

MIN: volumen mínimo
MAX: volumen máximo

Reproducción de un CD

1 Sujete el disco por los bordes con el lado rotulado hacia arriba e insértelo parcialmente.
2 Empuje el disco hacia adentro hasta justo antes de que desaparezca. Será arrastrado automáticamente hacia dentro de la ranura.

Si un disco se queda atrapado o tiene dificultades para introducirlo, no lo empuje ni lo fuerce. Pulse el botón de expulsión (▲) y saque el disco antes de intentar volver a meterlo. Empujar un disco forzándolo puede dañar la unidad.

3 Pulse el botón de reproducción/pausa (▶ /II).

Durante la reproducción, en la parte superior de la pantalla aparece PLAY.

- Si la función CD Auto Start (comienzo automático de CD) está activada (ON) al cargar un CD, la fuente de reproducción cambiará a CD y la reproducción comenzará automáticamente (página 82).

Poner en pausa la reproducción

Pulse el botón de reproducción/pausa (▶/■) para poner en pausa la reproducción.

Para reanudar la reproducción desde la posición en la que se puso en pausa, pulse otra vez el botón de reproducción/pausa (▶/III).

Cuando la reproducción está en pausa, en la parte superior de la pantalla aparece PAUSE.

Parar la reproducción

Pulse el botón de parada/expulsión (■/▲) para parar la reproducción.

Expulsión de un disco

Con la reproducción de CD parada, pulse el botón de parada/expulsión (■/▲).

Púlselo para expulsar parcialmente el disco. Sujételo por los bordes y tire de él hacia afuera.

- Al pulsar el botón de parada/expulsión (■/▲), el disco será expulsado independientemente de la fuente de reproducción seleccionada.

Saltar para buscar una pista

Pulse uno de los botones de salto (1◄◄/►►1) para saltar a la pista anterior o siguiente. Siga pulsando hasta que llegue a la pista que desee.

• Durante la reproducción, pulse el botón ◀◀◀ una vez para volver al principio de la pista actual. Si desea ir a una pista anterior, pulse el botón ◀◀◀ repetidamente hasta llegar a dicha pista.
• Durante la reproducción programada, se reproducirán las pistas situadas antes o después en el programa.

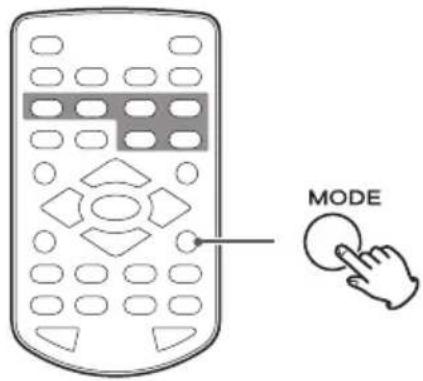

Pulse el botón MODE para cambiar entre modo de recepción en estéreo y en mono.

Pantalla de ejemplo

Modo de FM FM STEREO 107.90MHz Rango de frecuencia

STEREO (ESTÉREO)

Se reciben en estéreo las emisiones de FM estéreo.

- En la pantalla aparecerá "STEREO" cuando se reciba en estéreo.

MONO

Se reciben las emisiones de FM en mono. Cuando la recepción de emisiones de FM estéreo no sea buena, seleccione este modo. El sonido se hará monoaural, pero también se reducirá el ruido y mejorará el sonido.

Cambiar la frecuencia recibida

Aumentar la frecuencia recibida

Pulse el botón de dirección (>) para incrementar en un paso la frecuencia recibida.

Pulse y mantenga pulsado (>) el botón para buscar una emisora en dirección ascendente (frecuencias más altas).

Disminuir la frecuencia recibida

Pulse el botón de dirección (〈〉 para disminuir en un paso la frecuencia recibida.

Pulse y mantenga pulsado (<) el botón para buscar una emisora en dirección descendente (frecuencias más bajas).

Ajuste automático de presintonías

La unidad puede buscar emisoras automáticamente, recibirlas y asignarles números de presintonías.

Pulse y mantenga pulsado el botón PROGRAM.

La unidad buscará emisoras desde la frecuencia más baja que se pueda recibir hasta la más alta y les asignará números de presintonías.

- Una vez que se hayan asignado 20 presintonías, "Full" (llena) parpa-deará en la pantalla y dejará de asignar presintonías automáticas.

Selección de presintonías

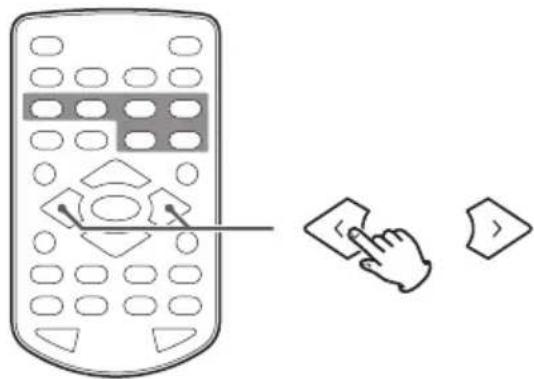

Utilice los botones de dirección (^^/√) para cambiar el número de presintonía.

Pantalla de ejemplo

Número de presintonía

MODE

El Sistema de Datos por Radio (RDS) es un servicio de radiodifusión que permite a las emisoras enviar información adicional junto con las señales de la programación de radio convencional.

- El sistema RDS solo funciona en la banda de frecuencias de FM de Europa.

1 Sintonice una emisora de FM con RDS (página 73).

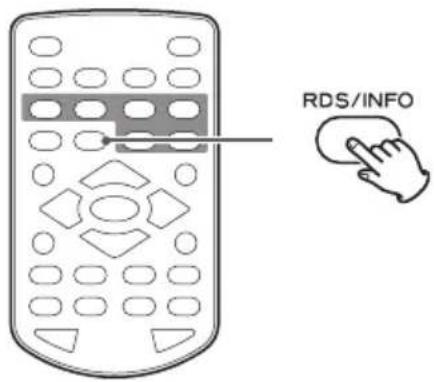

2 Pulse el botón RDS del mando a distancia.

Pulsando el botón RDS se recorren cíclicamente los modos RDS como sigue:

Servicio de programa (PS)

Cuando se selecciona "Servicio de programa", "PS" aparece en la pantalla a la derecha de "FM", y después aparece el nombre del servicio de programa o el nombre de la emisora. Si no hay datos de servicio de programa, aparece la frecuencia.

Tipo de programa RDS (PTY)

Cuando se selecciona "Tipo de programa RDS", "PTY" aparece en la pantalla a la derecha de "FM", y después aparece el tipo de programa.

Texto por radio RDS (RT)

Cuando se selecciona "Texto por radio RDS", "RT" aparece en la pantalla a la derecha de "FM", y después aparece información de la emisora hasta un máximo de 64 caracteres.

Servicio horario RDS (CT)

Muestra la información horaria suministrada por la emisora.

- Este ajuste viene desactivado cuando la unidad sale de fábrica.

Búsqueda PTY

Se pueden buscar emisoras por el tipo de programa. Esta función está disponible solo a través de los servicios RDS de las emisoras de FM de Europa.

1 Pulse el botón PTY.

"PTY SEARCH" (búsqueda PTY) aparecerá en la pantalla.

FMPTYSEARCH < NEWS

2 Utilice los botones de dirección (^^/∨) para seleccionar el programa deseado.

Puede elegir entre 31 tipos de programas (PTY).

3 Pulse el botón SELECT.

La unidad comenzará la búsqueda.

• Una vez encontrado el tipo de programa que haya seleccionado, finalizará la búsqueda y aparecerá en la pantalla el tipo de programa.
• Si durante la búsqueda PTY no se encuentra ningún tipo de programa que coincida con el tipo seleccionado, se detendrá en la frecuencia desde la que empezó la búsqueda.
• Si desea detener la búsqueda, pulse el botón PTY.

RDS/INFO

El reloj de esta unidad se ajusta automáticamente de acuerdo a los datos horarios (CT) RDS que recibe.

Para activar el ajuste automático del reloj, mantenga pulsado el botón RDS durante más de ocho segundos.

- Cuando se activa el ajuste automático del reloj, la unidad ajusta su reloj en respuesta a los datos horarios CT recibidos, independientemente de qué modo RDS esté seleccionado.

Si sintoniza una emisora RDS que esté emitiendo datos horarios CT incorrectos, puede que el reloj se ajuste incorrectamente. Y esto podría afectar en definitiva al funcionamiento del temporizador.

Si no desea que el reloj de esta unidad se ajuste de acuerdo a los datos horarios CT recibidos, desactive el ajuste automático del reloj.

Para desactivar el ajuste automático del reloj, mantenga pulsado el botón RDS durante más de ocho segundos.

PTY

NEWS:

Noticias breves, convocatorias, opinión pública, informes, situaciones reales.

AFFAIRS:

Sugerencias, incluyendo mensajes prácticos al margen de las noticias, documentos de actualidad, debates y análisis.

INFO:

Información útil o de referencia, tales como previsión meteorológica, guías de consumo y consejos médicos.

SPORT:

Programas relacionados con el deporte.

EDUCATE:

Información educativa y cultural.

DRAMA:

Todo tipo de series dramáticas y conciertos.

CULTURE:

Todos los aspectos de la cultura nacional o local, incluyendo actos religiosos, filosofía, ciencias sociales, lenguaje y teatro.

SCIENCE:

Programas sobre ciencias naturales y tecnología.

VARIED:

Programas populares como concursos, noticias de entretenimiento, entrevistas, comedias y sátiras.

POP M:

Programas sobre música comercial, popular, incluyendo listas de éxitos y superventas de discos, etc.

ROCK M:

Música moderna generalmente compuesta e interpretada por jóvenes.

EASY M:

Canciones populares que normalmente duran menos de cinco minutos.

LIGHT M:

Música clásica, instrumental, coral y ligera, dirigida a un público generalista.

CLASSICS:

Música orquestal, grandes óperas y sin-fonías, música de cámara, etc.

OTHER M:

Otros estilos musicales, incluyendo rhythm & blues y reggae.

WEATHER:

Información y previsión meteorológica.

FINANCE:

Información financiera, comercial y bursátil.

CHILDREN:

Programas infantiles.

SOCIAL:

Temas y acontecimientos sociales.

RELIGION:

Programas religiosos.

PHONE IN:

Programas en los que los oyentes participan y expresan sus opiniones por teléfono.

TRAVEL:

Información sobre viajes.

LEISURE:

Programas sobre actividades recreativas.

JAZZ:

Música de jazz.

COUNTRY:

Música country.

NATION M:

Música nacional.

OLDIES:

Música de la llamada época dorada de la música popular.

FOLK M:

Música folk.

DOCUMENT:

Documentales.

TEST:

Se emiten cuando se prueban señales de emergencia de equipos emisores y receptores. No tienen como función la búsqueda ni la sintonización dinámica en los receptores de los consumidores.

ALARM:

Programas que notifican mensajes sobre emergencias e información sobre desastres naturales.

Configurar el sintonizador DAB

La primera vez que escuche la radio DAB, el sintonizador explorará las emisoras DAB y creará una lista de emisoras.

La unidad explorará los servicios de radiodifusión en su zona geográfica y los añadirá a la lista de emisoras según se vayan encontrando.

Escuchar la radio DAB

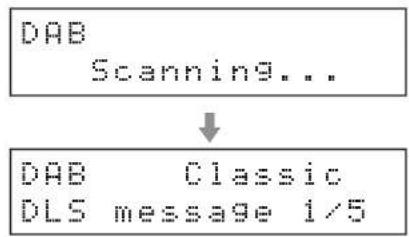

1 Gire el mando SOURCE o pulse el botón TUNER del mando a distancia para seleccionar DAB.

Cuando haya terminado el proceso de exploración, la etiqueta DLS (Segmento de Etiqueta Dinámica, según sus siglas en inglés) aparecerá en la segunda línea de la pantalla.

2 Seleccione la emisora que desee escuchar utilizando el botón de dirección (>).

Configurar la pantalla DAB

La información mostrada en la segunda línea de la pantalla se puede cambiar mientras se escucha la radio DAB.

Cada vez que pulse el botón DISPLAY, la información mostrada cambiará como se indica en la ilustración de la derecha.

Mensaje DLS

DLS (Segmento de Etiqueta Dinámica, según sus siglas en inglés) es una etiqueta de texto suministrada por la emisora de radio y que se desplaza por la pantalla. Puede ser información sobre los títulos musicales o detalles relacionados con el programa o la emisora.

Tipo de programa

Es una descripción del tipo de música emitida por la emisora de radio, como por ejemplo música pop, rock o clásica.

Nombre del "ensemble" o multiplex

Es el nombre del "ensemble" o multiplex que está emitiendo el programa.

Canal y frecuencia

Es la emisora y la frecuencia de la emisión actual.

Velocidad de bits

Es la velocidad de bits y el modo de sonido de la emisión que se está recibiendo en ese momento.

Fecha y hora

Muestra la hora y fecha actuales.

- La unidad sale de fábrica con el ajuste de datos horarios (CT) DAB activado y el ajuste de datos horarios (CT) RDS de FM desactivado.

Intensidad de la señal

Se utiliza para comprobar la intensidad de la señal de la emisora recibida en ese momento.

DLS (Segmento de Etiqueta Dinámica)

Utilización del menú DAB

En el modo DAB, utilice el menú DAB para acceder a diversas funciones.

1 En el modo DAB, pulse el botón MENU del mando a distancia.

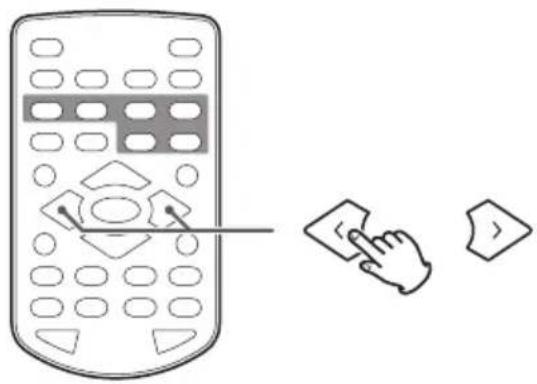

2 Pulse los botones de dirección ( I ) para seleccionar el apartado del menú que desee y pulse el botón SELECT.

Local scan (exploración local)

La unidad explorará las bandas DAB entre 10A y 13F y añadirá las emisoras encontradas a la lista de emisoras.

Full scan (exploración completa, automática)

La unidad explorará las bandas DAB entre 5A y 13F y añadirá las emisoras encontradas a la lista de emisoras.

Manual tune (sintonización manual)

Esta opción permite sintonizar manualmente una emisora y ver la intensidad de la señal según vaya cambiando. Esto puede resultar muy útil cuando se está ajustando o colocando la antena para conseguir una mejor recepción.

Preset mode (modo de presintonías)

Se utiliza para seleccionar la estación DAB presintonizada que desee.

DRC

Utilice esta opción para ajustar la cantidad de DRC (Control de Rango Dinámico) que se va a aplicar a las emisiones recibidas. DRC se utiliza para reducir el margen entre los volúmenes altos y bajos del audio, y algunas veces se aplica en la fuente de origen de la emisión. La música pop podría tener aplicado un alto valor de DRC, apropiado para niveles de escucha constantemente altos, mientras que las emisiones de música clásica podrían no tener aplicado DRC para permitir al oyente escuchar todo el rango dinámico de volumen de la fuente original.

- Se puede seleccionar uno de los tres ajustes de DRC: off (desactivado), low (bajo) y high (alto).

Cuando el ajuste es "high", se aplica DRC a la emisión. Cuando el ajuste es "low", solo se aplica la mitad del valor DRC. Y cuando es "off", no se aplica DRC.

Station order (orden de emisoras)

Se puede establecer el orden en que aparecen las emisoras en la lista.

Alphanumeric (alfanumérico)

Este es el orden predeterminado. En la lista aparecen primero las emisoras cuyo nombre está formado por números, y después, alfabéticamente, las que tienen nombre con letras.

Ensemble

Los canales aparecen en la lista por el nombre del "ensemble" o multiplex.

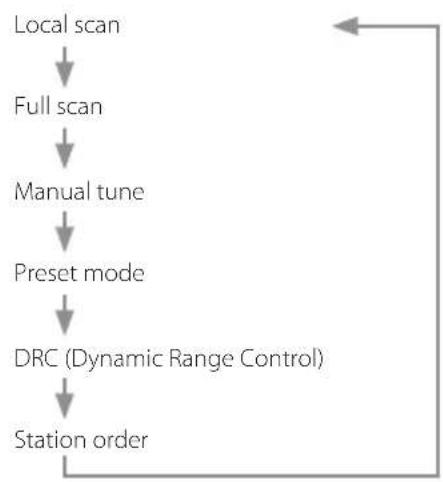


MENU

Notas sobre Bluetooth

Cuando utilice esta unidad con un teléfono móvil u otros dispositivos Bluetooth, la distancia no deberá ser superior a 10 m. Dependiendo de las circunstancias de utilización, sin embargo, la distancia de transmisión efectiva podría ser inferior.

No está garantizada la comunicación inalámbrica con todos los dispositivos que soportan tecnología inalámbrica Bluetooth.

Para determinar la compatibilidad entre esta unidad y otro dispositivo que admita tecnología inalámbrica Bluetooth, remítase al manual de instrucciones de dicho dispositivo o póngase en contacto con el establecimiento donde lo adquirió.

1 Gire el mando SOURCE para seleccionar Bluetooth.

Pantalla de ejemplo

Indicador de Bluetooth Bluetooth *.* PM 07:28

2 Empareje o conecte esta unidad con otro dispositivo Bluetooth.

Emparejamiento con otro dispositivo Bluetooth

Es necesario emparejar esta unidad con otro dispositivo Bluetooth la primera vez que se vaya a conectar con dicho dispositivo.

Si no encuentra ningún dispositivo Bluetooth emparejado, esta unidad se preparará para emparejarse con otro dispositivo. Cuando esté preparada, parpadeará el indicador Bluetooth.

Cuando el indicador Bluetooth de esta unidad par-padee, proceda al emparejamiento utilizando el otro dispositivo Bluetooth.

Cuando empareje esta unidad con un dispositivo Bluetooth compatible con Qualcomm® aptX™ audio o AAC, se conectará automáticamente utilizando Qualcomm® aptX™ audio o AAC.

Conexión con un dispositivo Bluetooth ya emparejado

Cuando la fuente de reproducción de esta unidad esté puesta en Bluetooth y el otro dispositivo Bluetooth esté encendido, se habilitará la función Bluetooth y ambos dispositivos deberán conectarse automáticamente.

Si no se conectan automáticamente, conéctelos manualmente.

• Si en la pantalla del dispositivo Bluetooth aparece una petición de clave de acceso, introduzca "0000" (cuatro ceros).
• Cuando esta unidad y el otro dispositivo Bluetooth estén conectados, el indicador de Bluetooth dejará de parpadear y se quedará iluminado fijo.
• Cuando proceda a emparejar o conectar esta unidad con otro dispositivo Bluetooth, ambos deberán estar a pocos metros el uno del otro. Si están demasiado alejados, podría resultar imposible tanto el emparejamiento como la posterior conexión.
• Cuando seleccione Bluetooth como fuente de reproducción en esta unidad, volverá a conectarse automáticamente otra vez el dispositivo Bluetooth que se conectó por última vez. Si desea conectar un dispositivo Bluetooth diferente, proceda al emparejamiento con dicho dispositivo.
• Esta unidad almacenará información para emparejar hasta un total de ocho dispositivos. Si se emparejan más de ocho dispositivos, se borrará la información de emparejamiento más antigua y se añadirá la nueva.

ATENCIÓN

Incluso aunque esta unidad o el otro dispositivo Bluetooth estén preparados para conectar, si el indicador de Bluetooth de esta unidad continúa par-padeando durante 10 minutos, esta unidad entrará automáticamente en modo de reposo (standby).

Si el indicador continúa parpadeando durante mucho tiempo, reinicie tanto esta unidad como el otro dispositivo Bluetooth y después vuelva a conectarlos.

Ajustes de configuración

3 Comience la reproducción en el otro dispositivo Bluetooth.

• Compruebe que está subido el volumen en el otro dispositivo Bluetooth. Si no sube el volumen en el dispositivo de reproducción, podría no escucharse sonido procedente de esta unidad.
• Dependiendo del dispositivo Bluetooth, podría no ser posible ajustar el volumen. Para más detalles, remítase al manual de instrucciones de dicho dispositivo Bluetooth.

Aviso sobre el funcionamiento del dispositivo Bluetooth

Se pueden utilizar los siguientes botones de la unidad principal o del mando a distancia para controlar un dispositivo Bluetooth conectado a esta unidad.

Botón de reproducción/pausa (▶/Ⅲ) Botones de salto (◀◀/▶◀)

- Dependiendo del dispositivo Bluetooth que se esté utilizando, este podría no responder a las órdenes del mando a distancia o las respuestas de funcionamiento podrían ser diferentes a lo esperado.

1 Pulse el botón MENU.

2 Utilice los botones de dirección (​/〉) para cambiar el apartado de ajuste y pulse el botón SELECT.

Pantalla de ejemplo

Pulse el botón > para recorrer cíclicamente los siguientes apartados.

Pulse el botón < para recorrer cíclicamente estos apartados en orden inverso.

3 Use los botones de dirección (^^/√) para cambiar el ajuste y pulse el botón SELECT para confirmar el cambio.

Pantalla de ejemplo

El apartado seleccionado parpadeará.

- Cuando haya varios ajustes posibles, pulse el botón SELECT para que se muestre en pantalla el siguiente ajuste.

Repita los procedimientos 2–3 para configurar otros apartados según sea necesario.

- Por el contrario, para cancelar el cambio del ajuste, pulse el botón MENU.

4 Pulse el botón MENU para dar por completados los ajustes.

Ajustes de configuración (continuación)

Set clock (ajustes horarios)

El reloj se ajusta de la manera indicada a continuación.

Current Time (formato horario)

Selecciona el formato de 12 horas o 24 horas.

Pantalla de ejemplo

Current Time (hora actual mostrada en pantalla)

Ajusta la hora actual, primero la hora y luego los minutos.

Pantalla de ejemplo

1 Utilice los botones de dirección (^^/∨) para seleccionar "12h" o "24h" y pulse el botón SELECT.
2 Utilice los botones de dirección (^^/∨) para introducir la hora y pulse el botón SELECT.
3 Utilice los botones de dirección (^^/∨) para introducir los minutos y pulse el botón SELECT.

De esta forma se completa el ajuste horario.

CD setting (ajuste de CD)

CD Auto Start (comienzo automático de CD)

- El ajuste de fábrica es OFF.

OFF: el CD no se reproducirá automáticamente al cargarse.

ON: el CD se reproducirá automáticamente al cargarse.

Pantalla de ejemplo

CD Auto Start OFF

APS setting (ajuste de la función de ahorro de energía automático)

Pantalla de ejemplo

Menu APS OFF

- El ajuste de fábrica es ON.

OFF: la función de ahorro de energía automático está desactivada.

ON: la función de ahorro de energía automático está activada.

FA. Reset (restaurar los ajustes pre- determinados de fábrica)

Pantalla de ejemplo

Factory Reset OK?

Cuando aparezca "OK?" (¿aceptar?), pulse el botón SELECT para restaurar los ajustes a sus valores predeterminados de fábrica.

La unidad entrará en reposo (standby) después de que sean restablecidos.

Reproducir música en un ordenador

Instalación del controlador (driver) en un ordenador

Esta unidad se puede conectar mediante USB con un ordenador cuyo sistema operativo sea uno de los indicados a continuación. No está garantizado el funcionamiento con otros sistemas operativos que no sean los indicados (a septiembre de 2015).

Mac

La unidad funciona con las siguientes versiones:

OS X Lion 10.7

OS X Mountain Lion 10.8

OS X Mavericks 10.9

OS X Yosemite 10.10

Esta unidad puede funcionar con el controlador estándar del OS, por lo que no hace falta instalar ningún controlador.

Windows

La unidad funciona con las siguientes versiones:

Windows 7 (32/64 bits)

Windows 8 (32/64 bits)

Windows 8.1 (32/64 bits)

Windows 10 (32/64 bits)

Instalación del controlador (driver) en el ordenador

Antes de utilizar esta unidad para reproducir archivos de un ordenador Windows, es necesario descargar primero el controlador específico desde el sitio web global de TEAC e instalarlo en el ordenador.

Sitio web global de TEAC:

http://teac-global.com/

ATENCIÓN

Instale el software controlador específico en el ordenador antes de conectar la unidad mediante USB.

Si conecta un ordenador a esta unidad antes de haber instalado el controlador, no funcionará correctamente.

- Para obtener instrucciones acerca del procedimiento de instalación del controlador (driver), acceda a la página de descargas (Downloads) de la web global de TEAC (http://teac-global.com/).

- Dependiendo de la combinación de hardware y software, podría darse el caso de que el funcionamiento no sea posible incluso con los sistemas operativos antes mencionados.

Acerca del modo de transmisión

Esta unidad se conecta en modo asíncrono de alta velocidad. Las frecuencias de muestreo que se pueden transmitir son 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz y 192 kHz.

Cuando se haya realizado la conexión correctamente, se podrá seleccionar "TEAC USB AUDIO DEVICE" como salida de audio en el ordenador.

- En modo asíncrono, los datos de audio enviados desde el ordenador se procesarán utilizando el reloj de esta unidad, reduciéndose así las fluctuaciones que se producen durante la transmisión de datos.

Descarga de la aplicación de reproducción de audio TEAC HR Audio Player

Nuestra aplicación "TEAC HR Audio Player" (disponible en versiones para Mac y Windows) es compatible con la reproducción de archivos de audio de alta resolución. Se puede descargar desde el sitio web global de TEAC.

Sitio web global de TEAC:

http://teac-global.com/

- Esta unidad no admite la reproducción de archivos DSD.

Solución de posibles fallos

General

La unidad no se enciende

(El LED del interruptor de encendido no se ilumina).

→ Compruebe que el cable de corriente está completamente enchufado en la toma de electricidad. Si la toma de electricidad tiene un interruptor de encendido/apagado, confirme que el interruptor está en la posición de encendido.
→ Conecte otro dispositivo eléctrico a la toma de electricidad para confirmar que esta suministra corriente.

El mando a distancia no funciona.

→ Apunte con el mando a distancia hacia el panel frontal de la unidad desde una distancia inferior a 5 m aproximadamente.
El mando a distancia no funcionará si hay algún obstáculo entre él y la unidad principal. En ese caso, pruebe a cambiar de posición.
→ Si las pilas están gastadas, cámbielas por unas nuevas.

Errores de funcionamiento en una TV u otro dispositivo.

→ Algunas televisiones capaces de recibir señales de mandos a distancia inalámbricos pueden presentar errores de funcionamiento causados por el mando a distancia de esta unidad. Si se da el caso, utilice los botones de la unidad principal.

No se escucha sonido o se escucha muy bajo.

→ Compruebe las conexiones del amplificador y los altavoces.
→ Compruebe las conexiones con otros dispositivos.

Hay ruido.

Coloque la unidad lo más alejada posible de televisiones, hornos microondas y otros dispositivos que emitan ondas electromagnéticas.

Radio

No se recibe una emisora. La recepción no es buena.

→ Seleccione una emisora.
→ Si la recepción no es buena, intente reubicar la antena.
→ Si hay una TV cerca de la unidad, apague la TV.

Las emisiones en estéreo se convierten en mono.

→ Pulse el botón MODE del mando a distancia para seleccionar el modo estéreo.

Reproductor de CD

La reproducción no es posible.

→ Si el disco está al revés, vuelva a cargarlo con el lado de la etiqueta (rotulado) hacia arriba.
→ Si el disco está sucio, límpielo.
→ Dependiendo de la calidad del disco y de las condiciones de grabación, es posible que algunos discos CD-R/CD-RW no puedan reproducirse.
→ Los discos CD-R/CD-RW que no hayan sido finalizados no pueden reproducirse.

El sonido salta.

→ Las vibraciones pueden hacer que el sonido salte. Instale esta unidad en un lugar estable.
→ Si el disco está sucio, límpielo.
→ No utilice discos rayados o rotos.

Archivos MP3 y WMA

La reproducción no es posible.

→ Compruebe la extensión del archivo. Los archivos se reconocen por su extensión: ".mp3" para los archivos MP3 y ".wma" para los archivos WMA.
→ El archivo MP3/WMA podría estar dañado.
→ Compruebe el formato del archivo. Esta unidad reproduce archivos MP3 y WAV (página 85)

Los nombres de las pistas, artistas y álbumes no aparecen en la pantalla.

No hay información de etiqueta ID3 para ese archivo de música. Utilice un ordenador, por ejemplo, para preparar los archivos MP3/WMA con su información de etiqueta ID3 corregida. Las etiquetas ID3 no pueden usarse con archivos WAV.

Algunos caracteres no se muestran bien en la pantalla.

Si la información del archivo utiliza caracteres japoneses, chinos u otros caracteres de doble byte, puede reproducirse el archivo, pero su nombre no se mostrará correctamente.

Dado que esta unidad utiliza un microcontrolador, ruidos externos y otras interferencias pueden hacer que la unidad no funcione bien. Si esto ocurre, desenchufe el cable de corriente, espere un rato y vuelva a encender la unidad para restablecer el funcionamiento.

Especificaciones

CD Player

Soportes de reproducción....CD-DA, CD-R/RW

Solo se pueden utilizar discos de 12 cm

Formato....ISO9660 NIVEL 1/2/JOLIET

Número máximo de archivos ..... 250 (incluidas carpetas)

Número máximo de carpetas....99

Formatos de audio reproducibles MP3

Extensión ..... "mp3", "MP3"

Velocidad de bits....32 kbps – 320 kbps o VBR

Frecuencia de muestreo

Estándares admitidos.....MPEG-1/2 de audio capa-3 WMA

Extensión ..... "wma", "WMA"

Velocidad de bits....32 kbps – 320 kbps o VBR

Frecuencia de muestreo

Estándar admitido....WMA ver. 9

Entrada de audio digital

Frecuencias de muestreo admitidas (PCM)

Versión de Bluetooth 3.0

Salida..... Clase 2

Perfil compatible....A2DP

Codecs....SBC, AAC, Qualcomm® aptX™ audio

Salida de auriculares

Potencia nominal.... 80 mW + 80 mW (32 Ω, 1 kHz)

Distorsión armónica total 0,03%

Sintonizador

Rango de frecuencias

Rango de sintonización.....Banda 3, 174 MHz – 240 MHz

Entrada....50 Ω, sin balancear

Señal máxima 0 dBm

Sensibilidad ...... -97 dBm típ.

Rechazo de canales adyacentes....35 dB típ.

Sección de amplificador

Potencia máxima ..... 26 W + 26 W (JEITA 10%, 1 kHz, 4 Ω)

Potencia nominal.... 20 W + 20 W (JEITA 1%, 1 kHz, 4 Ω)

Distorsión armónica total 0,08% (1 kHz, 4 Ω, 1 W)

Relación señal/ruido

LINE IN (entrada de línea) 90 dB

(entrada IHF-A/LPF 20kHz/1kHz, 2V)

Respuesta de frecuencias.... 20 Hz - 45 kHz (-5 dB)

General

Alimentación.....CA 220–240 V (50 Hz)

Consumo de corriente....21 W

Dimensiones externas 182 × 93 × 221 mm

(ancho × alto × profundo, incluidos salientes)

Peso....2,2 kg

Temperatura de funcionamiento.....de +5 °C a +35 °C

Humedad de funcionamiento ..... de 5 % a 85 %

(sin condensación)

Temperatura de almacenamiento..... de -20 °C a +55 °C

Accesorios incluidos

Cable de corriente × 1

Mando a distancia (RC-1324) × 1

Pilas para el mando a distancia (AAA) × 2

Antena básica de DAB/FM × 1

Manual del usuario (este documento) × 1

- Con objeto de mejorar el producto, las especificaciones y el diseño puede sufrir cambios sin previo aviso.

- El peso y las dimensiones son aproximados.

- Las ilustraciones de este manual pueden diferir en parte del producto real.

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

Las condiciones de garantía de este aparato están sujetas a las disposiciones legales sobre garantía del país en el que ha sido adquirido. En caso de garantía, debe dirigirse al establecimiento donde adquirió el aparato.
