Caractéristiques Techniques	Capacité de refroidissement : 6 kW, Capacité de chauffage : 6,8 kW, Efficacité énergétique : A++/A+
Type d'appareil	Climatiseur mural
Niveau sonore	32 dB(A) en mode silencieux
Dimensions	Largeur : 800 mm, Hauteur : 295 mm, Profondeur : 230 mm
Poids	Poids net : 25 kg
Utilisation	Fonctionnement en mode refroidissement, chauffage, déshumidification et ventilation
Contrôle	Contrôle à distance via télécommande, compatible avec application mobile
Maintenance	Filtres lavables, entretien recommandé tous les 6 mois
Sécurité	Protection contre le gel, protection électrique intégrée
Informations Générales	Garantie de 5 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - FTXP60M2V1B DAIKIN

Comment puis-je régler la température de mon climatiseur DAIKIN FTXP60M2V1B ?

Utilisez la télécommande fournie pour augmenter ou diminuer la température souhaitée en appuyant sur les boutons '+' ou '-'.

Que faire si mon climatiseur ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'a pas sauté. Assurez-vous également que la télécommande fonctionne et que les piles sont en bon état.

Comment nettoyer le filtre de mon climatiseur ?

Débranchez l'appareil, retirez le panneau avant, puis retirez le filtre. Lavez-le à l'eau tiède avec un peu de détergent doux, rincez et laissez sécher avant de le remettre en place.

Mon climatiseur fait du bruit, est-ce normal ?

Un léger bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez que l'appareil est bien installé et que rien ne bloque les ventilateurs.

Comment changer le mode de fonctionnement de mon climatiseur ?

Appuyez sur le bouton 'Mode' de la télécommande pour alterner entre le mode refroidissement, chauffage, déshumidification et ventilation.

Que faire si je reçois un code d'erreur sur l'affichage ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service client de DAIKIN.

Mon climatiseur ne refroidit pas assez, que dois-je faire ?

Assurez-vous que les filtres sont propres et que les fenêtres sont fermées. Vérifiez également que l'unité extérieure n'est pas obstruée.

Quelle est la fréquence de maintenance recommandée pour mon climatiseur ?

Il est recommandé de faire vérifier et entretenir votre climatiseur une fois par an par un professionnel pour garantir son bon fonctionnement.

Puis-je utiliser mon climatiseur DAIKIN FTXP60M2V1B en hiver ?

Oui, ce modèle peut fonctionner en mode chauffage en hiver, tant que les températures ne descendent pas en dessous de la limite spécifiée dans le manuel d'utilisation.

Comment puis-je économiser de l'énergie avec mon climatiseur ?

Réglez la température à un niveau raisonnable, utilisez le mode éco si disponible, et assurez-vous que les portes et fenêtres sont bien fermées lors de son utilisation.

MODE D'EMPLOI FTXP60M2V1B DAIKIN

Mode d'emploi
Serie Split R32

2 A propos du système 23

2.1 Unité interieure 23
2.1.1 Affichage de I'unité interieure 24
2.2 A propos de l'interface utilisateur 24
2.2.1 Composants: Interface utiliseur 24
2.2.2 Statut: Ecran LCD d'interface utiliser 24
2.2.3 Pour utiliser l'interface utilisé 25

3 Avant fonctionnement 25

3.1 Fixation de l'interface utilisé au mur 25
3.2 Insertion des piles 25
3.3 Pour passer de Fahrenheit à Celsius 25
3.4 Mise sous tension 25

4 Fonctionnement 25

4.1 Plage de fonctionnement 25
4.2 Quand utiliser qu'elle fonctionnalité 26
4.3 Mode de fonctionnement et point de consigne de température 26

4.3.1 Pour démarrer/arrête le fonctionnement et régler la température 27

4.3.2 Taux de flux d'air 27
4.3.3 Direction flux d'air 27
4.3.4 Debit d'air de comfort 28
4.3.5 Fonctionnement en mode puissant 28
4.3.6 Fonctionnement Econo 28
4.3.7 Fonctionnement du temporisateur ARRÉT/MARCHE 29

5 Economie d'énergie et fonctionnement optimal 30

6 Maintenance et entretien 30

6.1Vue d'ensemble: maintenance et entretien 30
6.2 Nettoyage de I'unité interieure et de I'interface utilisateur 31
6.3 Nettoyage du panneau avant 31

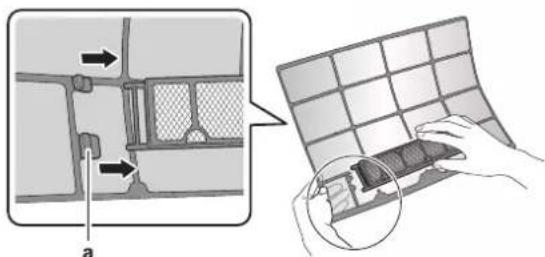

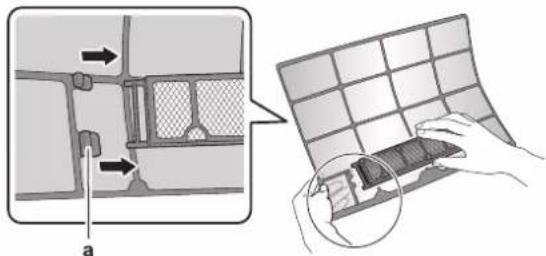

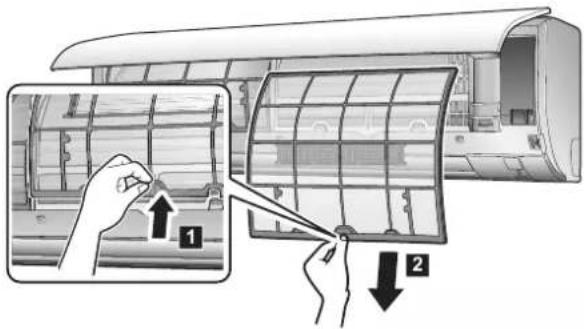

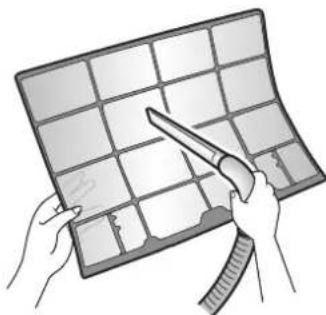

6.4 Nettoyage des filtres a air 32
6.5 Nettoyage du filtre désodorisant à l'apatite de titane et du filtre à particules d'argent (filtre ion Ag) 32
6.6 Remplacement du filtré désodorisant à l'apatite de titan et du filtré à particules d'argent (filtré ion Ag). 32
6.7 Pour fermer le panneau avant 33
6.8 Tenez compte des éléments suivants avant une longue période d'inutilisation 33

7 Dépannage 33

7.1 Symptoms ne constituant pas des dysfonctionnements du système 34
7.1.1 Symptôme: On entend un bruit comme si l'eau couldait 34
7.1.2 Symptôme: Un bruit de souffle est entendu 34
7.1.3 Symptôme: Un bruit de tic-tac est entendu 34
7.1.4 Symptôme: Un sifflement est entendu. 34
7.1.5 Symptôme: Un déclic pendant le fonctionnement ou le temps d'inactivité est entendu 34
7.1.6 Symptôme: On entend un bruit de claquement 34
7.1.7 Symptôme: Une fumée blanche sort d'une unité (unité interieure). 34
7.1.8 Symptôme: Les unités peuvent dégager une oedre ... 34
7.1.9 Symptôme: Le ventilateur extérieur tourne alors que le climatiseur est à l'arrêt 34
7.2 Résolution des problèmes sur la base des codes d'erreur.... 34

8 Mise au rebut 34

1 A propos de la documentation

1.1 À propos duprésent document

Merci d'avoir acheté ce produit. Veuillez:

• conserver la documentation pour pouvoir vous y reporter ultérieurement.

Public visé

Utilisateurs finalaux

INFORMATIONS

Cet apparéil est donc pour être utilisé par des utilisateurs experimentés ou formés, dans des ateliers, dans l'industrie légère et dans les exploitations agricoles, ou par des non-specialistes, dans un cadre commercial ou domestique.

Documentation

Le present document fait partie d'un ensemble. L'ensemble complet comprend les documents suivants:

• Consignes de sécurité générales:

• Consignes de sécurité que vous doivent lire avant d'utiliser le système

• Format: Papier (dans le carton de l'unité interieure)

• Manuel d'utilisation:

• Guide rapide pour l'utilisation de base

• Format: Papier (dans le carton de l'unité intérieure)

• Guide de referencia utilisateur:

• Instructions pas à pas détaillées et informations de fond pour l'utilisation de base et l'utilisation avancée

• Format: Fichiers numériques sous http:// www.daikineurope.com/support-and-manuals/product-information/

Il est possible que les dernières révisions de la documentation fournie soient disponibles sur le site Web Daikin de votre région ou via votre installer.

La documentation d'origine est rédigée en Englais. Toutes les autres langues sont des traductions.

2 A propos du système

AVERTISSEMENT: MATÉRIAU INFLAMMABLE

Le réfrigerant à l'intérieur de cette unité est légèrement inflammable.

2.1 Unité interieure

ATTENTION

NE PAS insérer les doigts, de tiges ou d'autres objets dans l'entrée ou la sortie d'air. Lorsque le ventilateur tourne à haute vitesse, il peut provoquer des blessures.

INFORMATIONS

Le niveau de pression sonore est inférieur à 70 dBA.

AVERTISSEMENT

• Ne pas modifier, démonter, restorer, remonter ou réparer l'unité soi-même car un démontage ou une installation incorrects peuvent provoquer une électrocution ou un incendie. Contactez votre revendeur.
• En cas de fuite accidentelle de réfrigerant, s'assurer qu'il n'y a pas de flames.nues. Le réfrigerant proprement dit est parfaitement sur, non toxique et modérément inflammable, mais il libérera des gaz toxiques s'il fuit accidentellement dans un local ou de l'air combustible de chauffages à ventilateur, cusinières au gaz, etc. est present. Demandez toujours à une personne compétente de confirmer que le point de fuite a été répandre ou corrigé avant de reprise le fonctionnement.

2.1.1 Affichage de I'unité interieure

a Récepteur de signal
b Voyant de fonctionnement
cVoyant de la minuterie
d Bouton ON/OFF

Touche MARCHE/ARRÉT

Si l'interface utilisateur est manquante, vous pouvez utiliser la touche ON/OFF de l'unité interieure pour démarrer/arrêter le fonctionnement. Lorsque l'unité est lancée à l'aide de ce bouton, les réglages suivants sont utilisés:

Mode automatique = Automatique
- Réglage de température = 25°C
- Débit d'air = Automatique

2.2 A propos de l'interface utilisateur

• Lumière directe du soleil. N'exposez PAS l'interface utilisateur aux rayons directs du soleil.
• Poussière. La poussière sur l'émetteur ou le récepteur diminuera la sensibilité. Essuyez la poussière avec un chiffon doux.
• Lampes fluorescentes. La communication de signal peut être désactivée si des lampes fluorescentes se trouvent dans la piece. Dans ce cas, contactez votre installer.
• Autres apparéils. Si les signaux de l'interface utilisé font fonctionner d'autres apparéils, déplacez-les ou contactez vous installateur.
• Rideaux. Assurez-vous que le signal entre l'unité et l'interface utilisé n'est PAS bloqué par des rideaux ou d'autres objets.

REMARQUE

• NE laissez PAS tomber l'interface utilisateur.
• NE laissez PAS l'interface utilisateur se mouiller.

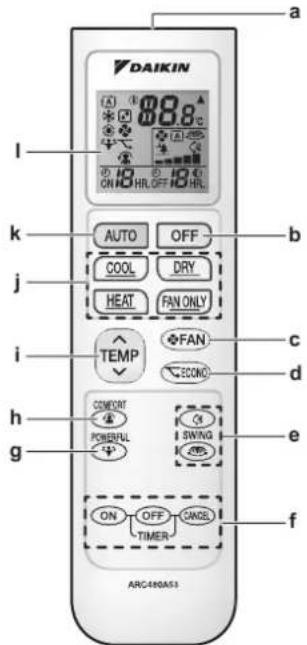

2.2.1 Composants: Interface utilisateur

a Récepteur de signal
b Bouton OFF
c Bouton de réglage du ventilateur
d Bouton de fonctionnement Econo
e Boutons de rotation
f Boutons de réglage de la minuterie (ON, OFF, annulation)
g Bouton de fonctionnement Powerful
h Bouton de fonctionnement Comfort
i Bouton de réglage de température
J Boutons de mode de fonctionnement
Bouton de mode de fonctionnement automatique
IEcran LCD

2.2.2 Statut: Ecran LCD d'interface utilisateur

Icone	Description
A	Mode automatique = Automatique
	Mode de fonctionnement = Séchage
	Mode de fonctionnement = Chauffage
	Mode de fonctionnement = Rafraîchissement
	Mode de fonctionnement = Ventilateur uniquement
	Le fonctionnement de puissance est actif
	Le fonctionnement Econo est actif
▲	L'unité interieure recoit un signal de l'interface utilisateur
88.8c	Réglage de la température actuelle
A	Débit d'air = Automatique
Icône Description
	Débit d'air = Unité intérieure discrète
	Débit d'air = Haut
	Débit d'air = Moyennement haut
	Débit d'air = Moyen
	Débit d'air = Moyennement bas
	Débit d'air = Bas
	Le fonctionnement Confort est actif
	L'oscillation verticale automatique est active
	L'oscillation horizontale automatique est active
ON	Programmateur ON actif
OFF	Programmateur OFF actif

2.2.3 Pour utiliser l'interface utilisateur

a Récepteur de signal

1 Orientez l'emetreur de signal vers le recepteur de signal de l'unité interieure (distance maximale de communication de 7 m).

Résultat: Lorsque l'unité interieure recoit un signal de l'interface utilisateur, vous entendez un son:

Son Description
Bip-bip L'opération démarre.
Bip Modifications des réglages.
Long bip L'opération s'arrête.

3 Avant fonctionnement

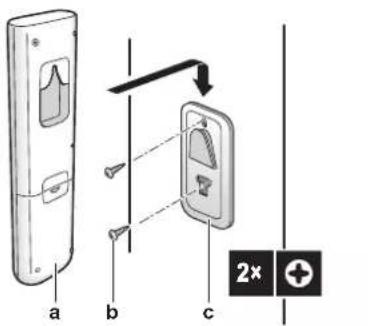

3.1 Fixation de l'interface utiliser au mur

a Interface utiliseur
b Vis (non fournies)
c Support d'interface utiliser

1 Choisissez un endroit où les signaux atteignent l'appareil.
2 Fixez le support avec des vis au mur ou a un endroit similaire.

3 Accrochez l'interface utilisateur sur le support d'interface utilisateur.

3.2 Insertion des piles

Les piles dureront environ 1 an.

1 Retirez le couvercle arrriere.
2 Insérez les deux piles en même temps.
3 Remontez le couvercle.

3.3 Pour passer de Fahrenheit à Celsius

Condition requise: Modifie ce réglage uniquement lorsque la température est affichée.

1 Appuyez simultanément sur TEMP et ON pendant environ 5 secondes.

Résultat: Le réglage change.

3.4 Mise sous tension

1 Allumez le disjoncteur.

Résultat: Le volet de l'unité interieure s'ouvrira et se fermera pour régler la position de reference.

4 Fonctionnement

4.1 Plage de fonctionnement

Mode de fonctionnement	Plage de fonctionnement
Refroidissement(a)(b)	• Température extérieure: -10~46°C • Température intérieure: 18~32°C • Humidité intérieure: ≤80%
Chauffage(a)	• Température extérieure: -15~24°C • Température intérieure: 10~30°C
Sécher(a)	• Température extérieure: -10~46°C • Température intérieure: 18~32°C • Humidité intérieure: ≤80%

S'il fonctionne hors de la plage de fonctionnement:
(a) Un dispositif de sécurité peut arreter le fonctionnement du système.
(b) De la condensation peut se produit sur l'unité interieure et couler.

4.2 Quand utiliser qu'elle fonctionnalité

Vous pouvez utiliser le tableau suivant pour déterminer les caractéristiques à utiliser:

Fonction Tâches
Caracteristiques de base
MODE Modes de fonctionnement et température	Pour démarrer/arrêté le système et régler la température: • Chauffer ou refroidir une piece. • Souffler de l'air dans unepiece sans chauffage ni refroidissement. • Diminuer l'humidité dans une piece. • En mode Automatique, sélectionnez automatiquement unetempérature et un mode de fonctionnement appropriés.
+ Direction du flux d'air	Pour régler le sens du flux d'air (position fixe ou pivotante).
Taux de flux d'air	Pour régler la quantité d'air soufflé dans la piece. Pour fonctionner plus silencieusement.
Caracteristiques avancées
Econo Econo	Pour utiliser le système lorsqu vous employez également d'autres appeareils électriques. Économie d'énergie.
Confort	Pour fournir un flux d'air comfortable qui n'entre PAS en contact direct avec les personnes.
Puisant	Pour refroidir ou réchauffer rapidement lapiece.
ON MINUTIERI ON + OFF OFF	Pour allumer ou étéindre automatiquement le système.

4.3 Mode de fonctionnement et point de consigne de température

Quand. Ajustez le mode de fonctionnement du système et reglez la température quand vous souhaitez:

• Chauffer ou refroidir une piece
• Souffler de l'air dans une piece sans chauffage ni refroidissement
• Diminuer l'humidité dans une piece

Quoi. Le système fonctionne différemment selon la selection de l'utilisateur.

Réglage Description
A Automatique	Le système refroidit ou réchauffe unepiece jusqu'au point de consigné detempérature. Il commuteautomatiquement entre refroidissement et chauffage si nécessaire.
Séchage	Le système diminue l'humiidity dans unepiece sans modifier la température.
Chauffage	Le système chauffe une piece jusqu'au point de consigné de température.
Rafraîchéusement	Le système refroidit une piece jusqu'au point de consigné de température.
Ventilateur	Le système ne contrôle que le débitd'air (débit et direction du flux d'air).Le système ne contrôle PAS latempérature.

Info supplémentaire:

• Température extérieure. L'effet de refroidissement ou de chauffage du système diminue lorsque la température extérieure est trop élevé ou trop BASSE.
• Dégivrage. Pendant le chauffage, du gel peut se produit sur l'unité extérieure et réduire la puissance de chauffage. Dans ce cas, le système passée automatiquement en mode de dégivrage pour enlever le givre. Pendant le dégivrage, l'air chaud n'est PAS soufflé de l'unité interieure.

4.3.1 Pour démarrer/arrête le fonctionnement et régler la température

A:Mode automatique = Automatique

Mode de fonctionnement = Séchage

Mode de fonctionnement = Chauffage

Mode de fonctionnement = Rafraifchissement

Mode de fonctionnement = Ventilateur unquivalent

88.8c: Affiche la température régée.

1 Demarrez le mode en appuyant sur les boutons suivants.

Mode Appuyez sur	lesboutons	Résultat
Fonctionnement en mode automatique	AUTO
Mode refroidissement	COOL
Fonctionnement dessiccation	DRY	Le voyant defonctionnement s'allume.
ModeCHAUFFAGE	HEAT
Ventilateur unquèment	FAN ONLY

2 Appuyez sur ou supébouton une ou plusieurs fois pour régler la température. Vous NE POUVEZ PAS régler la température en mode séchage ou en mode ventilateur seulement.

Mode refroidissement	Mode chauffage	Fonctionnement en mode automatique	Dessiccation ou ventilateur uniquement
18~32°C 10~30°	C 18~30°C —

3 Appuyez sur oFE enrer le fonctionnement.

Résultat: Levoyant de fonctionnement s'éteint.

4.3.2 Taux de flux d'air

1 Appuyez sur pUFAN boisir:

5 niveaux de début d'air, de " à " "

Fonctionnement automatique

Fonctionnement discret de l'unité interieure. Lorsque le début d'air est réglé sur " le bruit de l'appareil sera réduit.

INFORMATIONS

• Si l'appareil atteint le point de consigne de température en mode climatisation, chauffage ou automatique. Le ventilateur s'arrête de tourner.
  Lorsque you utilisez le mode Dessiccation, you NE pouvez PAS ajuster le débit d'air.

Réglage du début d'air

1 Appuyez sur change deréglage du début d'air dans l'ordre suivant:

4.3.4 Débit d'air de comport

Cette fonction peut être utilisée en modeCHAUFFAGE ou refroidissement. Elle procurera un vent comfortable qui n'entraPE PAS en contact direct avec lesgens.Le système regle automatiquement la position de debit d'air fixe vers le haut en mode refroidissement et vers le bas en modechauffage.

Mode refroidissement Mode chauffage

INFORMATIONS

Les flux d'air puissant et comfortable NE PEUVENT PAS est utilisé en même temps. La dernière fonction selectionnée est prioritaire. Si l'oscillation automatique verticale est selectionnée, le fonctionnement du flux d'air Confort sera annulé.

Démarrage/arrêt du mode débit d'air de comport

1 Appuyez sur pour demarrer.

Résultat: La position du volet changera, s'affichera sur l'écran LCD et le taux de début d'air sera réglé automatique.

Mode Position du volet ...
Refroidissement/cessication Haut
Chauffage Bas

2 Appuyez sur pour arreter.

Résultat: Le volet returnera dans la position d'avant le mode de débit d'air comport; disparaït de l'écran LCD.

4.3.5 Fonctionnement en mode puissant

Cette opération maximise rapidement l'effect de refroidissement/chauffage dans n'importe quel mode de fonctionnement. Vous pouvez obtenir la capacité maximale.

INFORMATIONS

Le mode puissant NE PEUT PAS etre utilise en combinaison avec le fonctionnement Econo et le débit d'air de comfort. La derniere fonction selectionnée est prioritaire.

Un fonctionnement puissant n'augmentera PAS la capacité de l'unité s'il fonctionné déjà à sa capacité maximale.

Démarrage/arrêt du mode de puissance

1 Appuyez sur pour demarrer.

Résultat: s'affiche sur l'écran LCD. Un mode de puissance dure 20 minutes; après quoi, l'opération revient au mode régle précédement.

2 Appuyez sur pour arreter.

Résultat: disparait de l'écran LCD.

Remarque: Le mode Puissant ne peut être régle que lorsque l'unité est en marche. Si vous appuyez sur OFF le fonctionnement sera annulé; disparaître de l'écran LCD.

4.3.6 Fonctionnement Econo

Il s'agit d'une fonction qui permet un fonctionnement efficace en limitant la consommation d'énergie maximale. Cette fonction est utile dans les cas où il faut veiller à ce qu'un disjoncteur ne se déclenché pas lorsque le produit fonctionne en même temps que d'autres apparèils.

INFORMATIONS

• Les modes puissant et Econo NE peuvent PAS être utilisés en même temps. La première fonction selectionnée est prioritaire.
• Le fonctionnement Econo réduit la consommation électriche de l'unité extérieure en limitant la vitesse de rotation du compresseur. Si la consommation d'énergie est déjà faible, le mode Econo ne réduira PAS davantage la consommation d'énergie.

Demarrage/arrêt du mode Econo

1 Appuyez sur pour demarrer.

Résultat: S'arfiche sur l'écran LCD.

2 Appuyez sur pour arreter.

Résultat: de parait de l'écran LCD.

A Courant de fonctionnement et consommation d'énergie
B Durée
a Maximum en fonctionnement normal
b Maximum en fonctionnement Econo
c Fonctionnement normal
d Fonctionnement Econo

• Le schéma ne peut être utilisé qu'à titre indicatif.
• Le courant de fonctionnement maximal et la consommation d'énergie maximale du climatiseur en fonctionnement Econo varient avec l'unité extérieur connectée.

4.3.7 Fonctionnement du temporisateur ARRÉT/MARCHE

Les fonctions de minuterie sont utiles pour allumer et eteindre automatiquement le climatiseur la nuit ou le matin. Vous pouvez également utiliser les minuteries OFF et ON en combinaison.

INFORMATIONS

Programmez de nouveau la minuterie au cas où:

• Un disjoncteur a eteint l'unité.
• Il y a eu une panne de courant.
• Àprous le remplacement des piles dans l'interface utilisateur.

Demarrage/arret du mode Minuterie ON

Utilisez cette fonction si l'unité NE fonctionne PAS et que vous souhaitez demarrer le fonctionnement après un certain temps.

1 Appuyez sur

Résultat: Oulme sur l'écran LCD et le témoin de minuterie s'allume.

2 Appuyez de nouveau sur réglage de l'heure.

---

INFORMATIONS

Chaque fois que est enforcé, le temps avance d'une heures. La minuterie peut être programmée entre 1 et 12 heures.

Example: Si estregl, lorsque I'unite NE fonctionne PAS, le fonctionnement demarrera au bout de 2 heures.

3 Pour annuler le réglage, appuyez sur.

Résultat: Oui le réglage de l'heure disparaissent de l'écran LCD et la lampe de la minuterie s'éteint.

Démarrage/arrêt du mode Minuterie OFF

Utilisez cette fonction si l'unité fonctionne et que vous souhaitez arrêté le fonctionnement après un certain temps.

1 Appuyez sur

Résultat: Oéférère sur l'écran LCD et le témoin de minuterie s'allume.

2 Appuyez de nouveau sur réglage de l'heure.

INFORMATIONS

Chaque fois que cefenonce, le temps avance d'une heures. La minuterie peut etre programmée entre 1 et 12 heures.

Example: Si OFF SHR. est regle lorsque l'unité fonctionne, le fonctionnement s'arrête au bout de 5 heures.

3 Pour annuler le réglage, appuyez sur

Résultat: OFF et le réglage de l'heure disparaisent de l'écran LCD et la lampe de la minuterie s'éteint.

INFORMATIONS

Mode de réglage de nuit

Lorsque la minuterie d'arrêt est réglée, le climatiseur ajuste automatiquement le réglage de la temperature (0,5^ en plus en refroidissement, 2,0^ en moins en chauffage) afin d'éviter un refroidissement/rechauffement excessif et d'assurer une temperature propice au sommeil.

Combinaison de la minuterie OFF et ON

1 Pour régler les minutes, voir "Démarriage/arrêt du mode Minuterie OFF" à la page 29 et "Démarriage/arrêt du mode Minuterie ON" à la page 29.

Résultat: OFF et ONs'affichent sur l'écran LCD.

Example:

2 Si for

est régèle lorsque l'unité

Résultat: Le fonctionnement s'arrête dans 1 heures, puis démarre 7 heures plus tard.

ON HR.OFF SHR. 3 Si fonctionne PAS.

est régle lorsqu'l'unité ne

Résultat: Le fonctionnement démarre dans 2 heures, puis s'arrête 3 heures plus tard.

5 Economie d'énergie et fonctionnement optimal

INFORMATIONS

• Meme si l'unité est éteinte, elle consomme de l'électricité.
  Lorsque l'unité est remise sous tension après une coupure de courant, le mode précédemment sélectionné repend.

ATTENTION

N'exposez JAMAIS les petits enfants, les plantes ou les animaux directement au flux d'air.

AVERTISSEMENT

NE placez PAS d'objets sous l'unité interieure et/ou extérieure qui pourrait se mouiller. Sinon, la condensation sur l'unité ou sur les conduites de réfrigerant, la saleté sur le filtre à air ou le colmatage de l'évacuation pouraient provoquer un goutte-à-goutte, et les objets sous l'unité pouraient se salir ou s'abimer.

REMARQUE

N'utilise PAS le système à d'autres fins. Afin déviter toute déteriation de la qualité, n'utilise PAS l'unité pour refroidir des instruments de précision, de l'alimentation, des plantes, des animaux ou des œuvres d'art.

ATTENTION

N'actionnez PAS le système lors de l'utilisation d'un insecticide à fumigation. Les produits chimiques pouraient s'accumuler dans l'unité etmettre en danger la santé de ceux qui sont hypersensibles aux produits chimiques.

AVERTISSEMENT

Ne placez PAS une bombe inflammable pres du climatiseur et ne pas utiliser de sprays. Cela risque de provoquer un incendie.

Respecter les précautions suivantes pour assurer un fonctionnement correct du système.

• Empêchez l'entrée des rayons directs du soleil dans une piece pendant l'opération de rafraîchissement en tirant des ridesaux ou des stores.
• Ventiler régulierement. L'utilisation prolongée requiert une attention spéciale à la ventilation.
• Laissez les portes et les fenêtres fermées. Si les portes et les fenêtres restent ouvertes, de l'air s'échappe de la piece, ce qui réduit l'effet du refroidissement ou du chauffage.
• Veillez à ne pas trop refroidir ou chauffer. Pour économiser l'énergie, gardez le réglage de température à un niveau modéré.
• Ne placez JAMAIS des objets prés de l'entrée ou de la sortie d'air de l'unité. Cela pourrait réduire l'effet de chauffage/ refroidissement ou interrompre le fonctionnement.
• Coupez le disjoncteur lorsqu'leunité n'est PAS utilisée pendant de longues périodes de temps. Si le disjoncteur est sur marche, l'unité consomme du courant. Avant de faire redémarrer l'unité,mettre le disjoncteur sur marche 6 heures avant le début de l'utilisation pour garantir un fonctionnement régulier.
• De la condensation peut se former si l'humidité dépasse 80% ou si la sortie de l'évacuation est bouchée.

• Réglez correctement la température de la pierce pour obtenir un environnement comfortable. Evitez un chauffage ou un refroidissement excessif. À noter qu'il peut faloir un certain temps avant que la température ambiente attigne la température régée. Pensez à utiliser les options de réglage de la minuterie.

• Ajustez le sens du flux d'air pour éviter d'accumuler de l'air frais au sol ou chaud au plafond. (Montée pendant l'opération de refroidissement ou de déshumidification et descente pendant l'opération de chauffage.)

• Evitez le flux d'air direct sur les occupants de la pièce.
• Faites fonctionner le système dans la plage de température recommandée (26 28^ pour le refroidissement et 20 24^ pour le chauffage) pour economiser de l'énergie.

6 Maintenance et entretien

6.1 Vue d'ensemble: maintenance et entretien

L'installateur doitloonecderaune maintenanceannuelle.

A propos du réfrigerant

Ce produit contient des gaz à effet de serre fluorés. Ne laïsez PAS les gaz s'échapper dans l'atmosphère.

Type de réfrigerant: R32

Potentielderechauffementglobal(GWP):675

REMARQUE

En Europe, les émissions de gaz à effet de serre de la charge totale de réfrigerant dans le système (expressées en équivalent tonnes CO_2 ) sont utilisées pour déterminer les intervalles de maintenance. Suivez la législation en vigueur.

Formule pour calculer les émissions de gaz à effet de serre: Valeur GWP du réfrigérant × charge de réfrigerant totale [en kg] / 1000

Veuillez contacter votre installer pour de plus amples informations.

AVERTISSEMENT

Le réfrigerant à l'intérieur de cette unité est légément inflammable, mais ne fuit PAS normalement. Si du réfrigerant fuit dans la piece et entre en contact avec la flamme d'un brûleur, d'un chauffage ou d'une cuisinière, il y a un risque d'incendie ou de formation de gaz nocifs.

Eteignez tout dispositif de chauffage à combustible, ventiler la pièce et contacter le revendeur de l'unité.

N'utilise PAS l'unité tant qu'une personne compétente n'a pas confirmé que la fuite de réfrigerant est colmatée.

AVERTISSEMENT

• Ne percez et ne brûlez PAS des pieces du cycle de réfrigérant.
• N'utilise PAS de produit de nettoyage ou de moyens d'accelérer le processus de dégivrage autres que ceux recommendés par le fabricant.
• Sachez que le réfrigerant à l'intérieur du système est sans odeur.

AVERTISSEMENT

L'appareil sera stocké dans une piece sans sources d'allumage fonctionnant en permanence (exemple: flames nues, un apparéil fonctionnant au gaz ou un chauffage électrique).

REMARQUE

L'entretien DOIT etre effectue par un installateur agreé ou un agent technique.

Nous recommendons d'effectuer l'entretien au moins une fois par an. Cependant, la législation en vigueur pourrait exiger des intervalles d'entretien plus rapprochés.

DANGER: RISQUE D'ÉLECTROCUTION

Pour nettoyer le climatiseur ou le filtre à air, veillez à interrompre le fonctionnement et à couper les alimentations électriques. Sinon, il y a un risque de chocolélectrique et de blessure.

AVERTISSEMENT

Pour éviter tout risque d'incendie ou de décharge électrique:

• NE RINCEZ PAS l'unité.
• NE FAITES PAS fonctionner l'unité si vous avez les mains mouillées.
• NE PLACEZ PAS d'objets contenant de l'eau sur l'unité.

ATTENTION

Après une longue utilisation, vérifie le support de l'unité et les fixations pour voir s'illes ne sont pas endommages. En cas de dépréciation, l'unité peut tomber et de présenter un risque de blessure.

ATTENTION

Ne touchez PAS aux ailettes de I'exchangeur de chaleur. Ces ailettes sont tranchantes et peuvent entrainer des coupures.

AVERTISSEMENT

Faites attention aux échelles lorsque vous travailliez en hauteur.

6.2 Nettoyage de I'unité interieure et de l'interface utiliser

REMARQUE

N'tutilsez PAS d'essence, de benzene, de diluant, de poudre a recuner, ni d'insecticide liquide. Consequence possible: Decoloration et deformation.
N'tutilsez PAS d'eau ou d'air à 40^ ou plus. Consequence possible: Decoloration et deformation.
N'utilisez PAS de produits de polissage.
N'utilissez PAS de Brosse à récurer. Consequence possible: La finition de surface pourrait s'écailler.

DANGER: RISQUE D'ÉLECTROCUTION

Avant le nettoyage, veillez à arrêter l'opération, coupez le disjoncteur ou tirez le cable d'alimentation. Sinon, il y a un risque de chic électrique et de blessure.

1 Nettoyez à l'aide d'un chiffon doux. Si des taches sont difficiles à enlever, utilisez de l'eau ou un détergent neutre.

6.3 Nettoyage du panneau avant

1 Nettoyez le panneau avant à l'aide d'un chiffon doux. Si des taches sont difficilles à enlever, utilisez de l'eau ou un détergent neutre.

6.4 Nettoyage des filtrés à air

1 Poussez la languette au centre de chaque filtre à air, puis tirez la vers le bas.
2 Extraction des filtres à air.

3 Retirez le filtré désodorisant à l'apatite de titan et le filtré à particules d'argent des languettes.

a Languette

4 Lavez les filtres à air avec de l'eau ou nettoyez-les avec un aspirateur.

5 Trempez dans de I'eau tiède pendant environ 10 à 15 minutes.

INFORMATIONS

• Si la poussière ne s'enleve PAS facilement, lavez les filtres à air avec un détergent neutre dilué dans de l'eau tiède. Séchez les filtres à air à l'ombre.
• Veiliez à enlever enlever les filtres désodorisants à l'apatite de titane et les filtres à particules d'argent.
• Il est recommandé de nettoyer les filtres à air toutes les 2 semaines.

6.5 Nettoyage du filtré désodorisant à l'apatite de titane et du filtré à particules d'argent (filtré ion Ag)

INFORMATIONS

Nettoyez le filtré à l'eau tous les 6 mois.

1 Retirez les filtres désodorants à l'apatite de titane et aux particules d'argent des languettes.

a Languettes

2 Retirez la poussière du filtré avec un aspirateur.

3 Trempez le filtre pendant 10 à 15 minutes dans de l'eau tiède.
NE retirez PAS le filtre du cadre.

4Aprése I lavage,secouez I'eau restante et séchez le filtre à l'ombre.N'essorez PAS le filtre lorsqu'vous retirez I'eau.

6.6 Remplacement du filtré désodorisant à l'apatite de titan et du filtré à particules d'argent (filtré ion Ag)

INFORMATIONS

Remplacez le filtretre tous les 3 ans.

1 Retirez les languettes du cadre du filtré et remplacez le filtré par un nouveau.

INFORMATIONS

• NE jetez PAS le cadre du filtré; réutilisez-le.
• Eliminez le filtré usage comme déchet non inflammable.

2 Retirez le filtré des pattes et préparez un nouveau filtré.

INFORMATIONS

Eliminez le filtré usage comme déchet non inflammable.

6.7 Pour fermer le panneau avant

1 Appuyez delicatement sur le panneau avant sur les deux côtes et au centre jusqu'à ce qu'il s'énclenche.

6.8 Tenez compte des éléments suivants avant une longue période d'inutilisation

1 Reglez le mode sur ventilateur uniquement en appuyant sur le bouton (FANONLY) secher l'intérieur de l'unité.
2Aprs I'arret du fonctionnement, coupez le disjoncteur.
3 Nettoyez les filtres à air et replacez-les dans leur position d'origine.
4 Retirez les piles de l'interface utilisateur.

INFORMATIONS

Il est recommendé de faire effectuer l'entretien périodique par un spécialiste. Pour l'entretien spécialise, contactez votre revendeur. Les frais de maintenance sont à la charge du client.

Dans certaines conditions de fonctionnement, l'intérieur de l'unité peut se salir après plusieurs saisons d'utilisation. Il en résultata un mauvais rendement.

7 Dépannage

Si un des mauvais fonctionnements suivants se produit, prenez les mesures ci-dessous et contactez le fournisseur.

AVERTISSEMENT

Arrétez le fonctionnement et coupez l'alimentation siquelque chose d'inhabituel se produit (odeurs de brûlé, etc.).

Si l'unité continue de tourner dans ces circonstances, il y a un risque de cassure, d'électrocution ou d'incendie. Contactez votre revendeur.

Le système DOIT est rérapé par un technicien qualifié.

Dysfonctionnement Mesure
Si un dispositif de sécurité, comme un fusible, un disjoncteur ou un disjoncteur différentiel se déclenché frequentlyment ou si l'interrupteur marche/arrêt NE fonctionne PAS correctement.	Mettez l'interrupteur principal sur arrêt.
De l'eau fuit de l'unité. Arrêtez le fonction
L'interrupteur de marche NE fonctionne PAS bien.	Coupez l'alimentation électrique.
Si l'affichage de l'interface utilisateur indique le numéro de l'unité, le tímoin clignote et le code de dysfonctionnement apparait.	Avertissenez votre installeratuer et donnez-lui le code de dysfonctionnement.

Si le système NE fonctionne PAS correctement, sauf pour les cas mentionnés ci-dessus, et si aucune des anomalies mentionnées ci-dessus n'est evidente, inspector le système conformément aux procédures suivantes.

INFORMATIONS

Reportez-vous au guide de referencia de l'utilisateur situé sur http://www.daikineurope.com/support-and-manuals/product-information/ pour plus de conseils de dépannage.

S'il est impossible de remedier au problème soi-même après avoir vérifié tous les éléments ci-dessus, contactez votre installer et communiquez-lui les symptômes, le nom complet du modele de l'unité (avec le numero de fabrication si possible) et la date d'installation (eventuelles reprise sur la carte de garantie).

7.1 Symptômes ne constituant pas des dysfonctionnements du système

Les symptômes suivants ne sont pas des dysfonctionnements du système:

7.1.1 Symptôme: On entend un bruit comme si l'eau coulait

• Ce bruit est causé par le fluide frigorigène qui circule dans l'unité.
• Ce bruit peut se produit lorsqu'le'eau s'écoule de l'unité pendant le refroidissement ou la dessiccation.

7.1.2 Symptôme: Un bruit deSouffle est entendu

Ce bruit est géné ré lorsque la direction du flux de fluide frigorigène change (par ex. lors du passage du refroidissement au chauffage).

7.1.3 Symptôme: Un bruit de tic-tac est entendu

Ce son est généralorsque l'unité se dilate légèrement ou se contracte avec les changements de température.

7.1.4 Symptôme: Un sifflement est entendu

Ce bruit est géné par le fluide frigorigène qui s'écoule pendant le dégivrage.

7.1.5 Symptôme: Un déclic pendant le fonctionnement ou le temps d'inactivité est entendu

Ce bruit est géné lorsque les vannes de régulation du fluide frigorigène ou les pièces électriques fonctionnent.

7.1.6 Symptôme: On entend un bruit de claquement

Ce bruit est généralorsqu'une unite exterieure aspiré l'air de la piece (par ex. ventilateur d'extraction, hotte aspirante) alors que les portes et fenêtres de la pièce sont fermées. Ouvrez les portes ou les fenêtres ou éteignez l'unité.

7.1.7 Symptôme: Une fumée blanche sort d'une unité (unité interieure)

7.1.8 Symptôme: Les unités peuvent dégérer une odeur

L'unité peut absorber l'odeur des pieces, des meubles, des cigarettes, etc. puis cette odeur est rejetée.

7.1.9 Symptôme: Le ventilateur extérieur tourne alors que le climatiseur est à l'arrêt

• Àprous que le fonctionnement se soit arrêté. Le ventilateur extérieur continue à tourner pendant encore 30 secondes pour protégger le système.
• Pendant que le climatiseur est à l'arrêt. Lorsque la température extérieure est très élevée, le ventilateur extérieur commence à tourner pour protéger le système.

7.2 Résolution des problèmes sur la base des codes d'erreur

En cas de problème, un code d'erreur s'affiche sur l'interface utilisateur. Il est important de comprendre le problème et de prendre des mesures correctives avant de réinitialiser un code d'erreur. Cette opération est réservée à un installateur/agree ou à votre revendeur local.

Ce chapitre vous offre une vue d'ensemble de tous les codes d'erreur et du contenu qui s'affiche sur l'interface utilisateur.

Veuillez vous reporter au manuel d'entretien pour des consignes de dépannage plus détaillées pour chaque erreur.

8 Mise au rebut

REMARQUE

NE TENTEZ PAS de démonter le système: le démontage du système et le traitement du réfrigerant, de l'huile et des autres pieces DOIVENT est être conformes à la législation en vigueur. Les unités DOIVENT sont traitées dans des établissements spécialisés de réutilisation, de recyclage et de remise en état.

Inhoudsopgave

1.1 Over dit document

3.1 Fixar a interface de utiliser à parede

a Interface de utiliser

b Parafusos (fornecimento local)
c Suporte da interface de'utilizar o
