MODE D'EMPLOI CT51 MULTIMETRIX

Notice de fonctionnement

User's manual

Bedienungsanleitung

190, rue Championnet

F - 75876 Cedex 18 - PARIS

Tél. [phone] - Fax [phone]

Instructions générales

Introduction

Félicitations pour votre achat.

Cet instrument fait partie de la gamme MULTIMETRIX.

Lire les instructions de sécurité suivantes avant de l'utiliser et se rapporter aux messages de sécurité, afin d'éviter les accidents corporels, tels que les brûlures et chocs électriques.

Symbole

Il est impératif de suivre les indications précédées du symbole

Sécurité

Pour travailler en sécurité ....

Utilisez cet appareil uniquement dans le cadre de son application.

• Ne pas utiliser dans les armoires électriques.
• Ne travaillez jamais au-delà des plages de tension max. indiquées.
• Vérifiez l'état de fonctionnement de l'appareil avant emploi.
• N'utilisez pas l'appareil, si celui-ci est détérioré.
• N'utilisez jamais votre instrument dans un environnement humide ou poussièreux.
• Ne démontez pas le boîtier.
• Seule la trappe à pile peut être ouverte
• N'utilisez jamais l'appareil, trappe à pile ouverte.

Garantie

Ce matériel est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.

Durant la période de garantie (1 an), l'appareil ne peut être réparé que par le constructeur, celui-ci se réservant la décision de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil.

En cas de retour du matériel au constructeur, le transport aller est à la charge du client.

Instructions générales (suite)

Garantie (suite)	La garantie ne s'applique pas suite à :1. une utilisation impropre du matériel ou par association de celui-ci avec un équipement incompatible2. une modification du matériel sans autorisation explicite des services techniques du constructeur3. l'intervention effectuée par une personne non agréée par le constructeur4. l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement5. un choc, une chute ou une inondation.
Déballage et ré-emballage	L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition.Toutefois, il est conseillé de procéder à une vérification rapide pour détecter toute détérioration éventuelle lors du transport.Si tel était le cas, faites alors immédiatement les réserves d'usage auprès du transporteur.En cas de réexpédition, utilisez l'emballage d'origine et indiquez, par une note jointe à l'appareil, les motifs du renvoi.
Maintenance
Vérification métrologique	Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.Renseignements et coordonnées sur demande :Tél. [phone] - Fax [phone].
Entretien	Nettoyez périodiquement votre instrument avec un tissu humide imprégné d'eau savonneuse.N'utilisez pas de matières abrasives ou contenant des solvants.
Pile	Pour ouvrir le logement pile, appuyez sur le couvercle de la trappe à l'arrière du boitier de l'unité principale tout en le glissant sur la droite. Retirer la pile usagée et la remplacer en respectant la polarité.Conservez la pile hors de portée des enfants.
Stockage	Si vous n'utilisez pas votre instrument pendant une période supérieure à 60 jours, retirez la pile et stockez-la séparément.

Description de l'instrument

Mode d'emploi

Précautions d'emploi

- Ne raccordez pas le testeur sur un câble alimenté.

- Ne testez pas plus d'un câble à la fois.

Mode d'emploi

1 - Branchez l'unité secondaire à une extrémité du câble à tester et l'unité principale à l'autre extrémité. Pour une mesure sur une installation câblée, nous vous conseillons de détacher l'unité secondaire de l'unité principale en faisant glisser celle-ci par une légère poussée selon l'indication portée sur le boîtier.

2 - Appuyez sur le bouton poussoir vert au centre de l'unité principale.

3 - Lisez le résultat sur les LEDs de contrôle et interprétez-les selon les indications données au §. LED de contrôle sur l'unité principale.

Nota

Sur les prises RJ-45, le test s'effectue sur 8 LEDs, ou sur 9 LEDs si l'instrument est équipé d'une liaison de terre.

Les prises RJ-11 comportant 6 fils, le résultat se lit sur 6 LEDs.

En liaison 1394, le résultat se lit sur 7 LEDs.

Les prises USB étant en 4 fils + masse, le résultat se lit sur 5 LEDs.

La prise BNC se lit sur 2 LEDs.

Description de l'instrument (suite)

Illustration

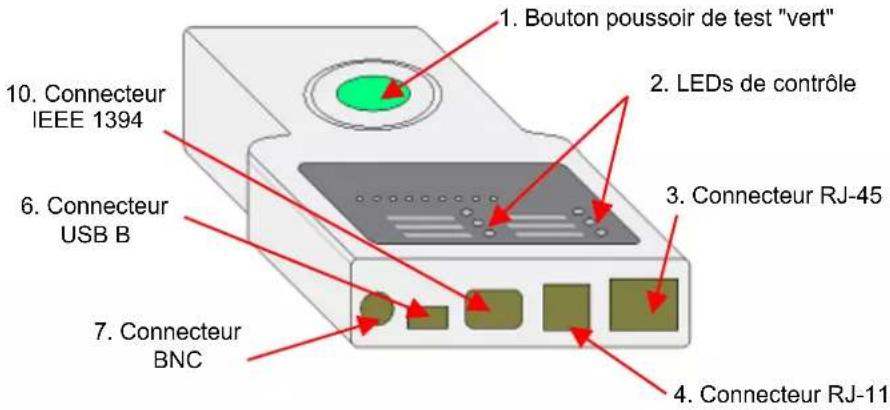

Face avant

1. Bouton poussoir de test "vert" 2. LEDs de contrôle 3. Connecteur RJ-45 4. Connecteur RJ-11 5. Connecteur BNC 6. Connecteur USB B 7. Connecteur 10. Connecteur IEEE 1394

8. Connecteur RJ-45 9. Connecteur RJ-11 10. Connecteur IEEE 1394 11. Connecteur USB B

Légende pour l'unité principale

1 Bouton poussoir de commande de test (vert)
2 LEDs de contrôle (voir plan détaillé)
3 Connecteur RJ-45 pour le test des câbles LAN et INTERNET 10BASE-T, EIA/TIA-568/568B, AT&T268A, Token Ring et tout autres systèmes de câbles équipés d'un connecteur RJ-45.
4 Connecteur RJ-11 pour le test des câbles type téléphone, PhonNet et tout autre système de câbles équipé d'un connecteur RJ-11.
5 Connecteur IEEE 1394 pour le test des câbles équipés d'un connecteur IEEE 1394.
6 Connecteur USB B pour le test des câbles de liaison USB et tout autre système de câbles équipé d'un connecteur USB.
7 Connecteur BNC pour le test des câbles de liaisons de terminaux ETHERNET 10BASE-2/10BASE-5.

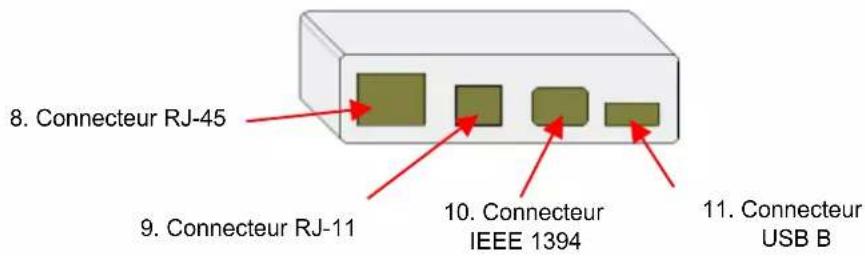

Légende pour l'unité secondaire

8 Branchement pour l'autre extrémité du connecteur RJ-45
9 Branchement pour l'autre extrémité du connecteur RJ-11
10. Branchement pour l'autre extrémité du connecteur IEEE 1394
11. Branchement pour l'autre extrémité du connecteur USB B

LEDs de contrôle sur l'unité principale

Indication des résultats

par diodes (LEDs)

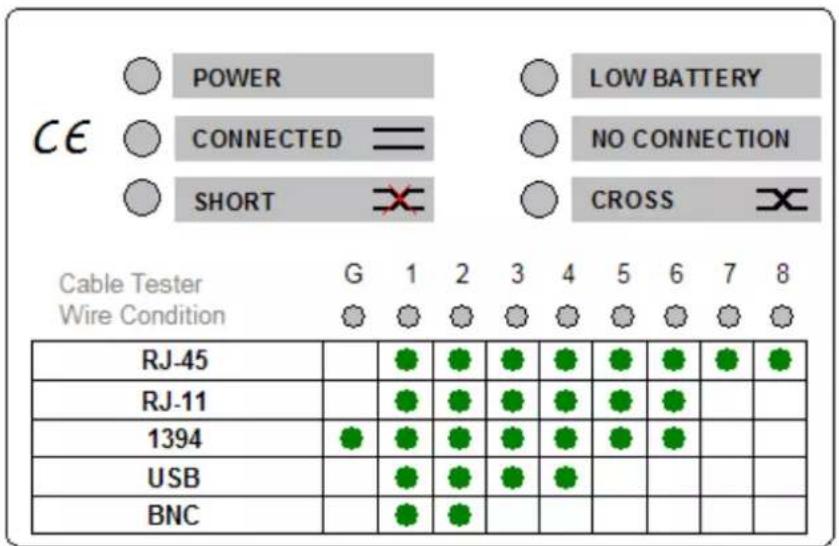

Plan détaillé

POWER LOW BATTERY CE CONNECTED = NO CONNECTION SHORT CROSS Cable Tester G 1 2 3 4 5 6 7 8 Wire Condition RJ-45 RJ-11 1394 USB BNC

POWER

Témoin de fonctionnement

CONNECTED

La LED bleue s'allume lorsque la connexion entre les deux unités est établie. Dans l'affichage G 1-8, les LEDs des conducteurs passants s'allument et un bip sonore retentit.

SHORT

La LED rouge s'allume lorsque la connexion est établie entre l'unité principale et l'unité secondaire et que le câble comporte un court-circuit. Dans l'affichage G 1-8, les LEDs correspondant aux conducteurs en court circuit s'allument et deux bips sonores retentissent.

LOW BATTERY

Lorsque la LED jaune est allumée, la pile de 9 V est à remplacer.

NO CONNECTION

L'allumage de cette LED signifie que l'unité secondaire ou que la résistance de charge (BNC) ne sont pas connectées à l'unité principale.

CROSS

La LED jaune s'allume pour indiquer que des liaisons sont croisées dans le câble de liaison entre l'unité principale et l'unité secondaire.

Déclenchement du test

Appuyez sur le bouton poussoir vert au centre du testeur.

Lecture des résultats

1 Ne pas raccorder le testeur sur un câble alimenté.
2 Ne pas tester plus d'un câble à la fois.
3 Sur les prises RJ-45, le test s'effectue sur 8 LEDs, ou sur 9 LEDs si l'instrument est équipé d'une liaison de terre.
4 Les prises RJ-11 comportant 6 fils, le résultat se lit sur 6 LEDs.
5 En liaison 1394, le résultat se lit sur 7 LEDs.
6 Les prises USB étant en 4 fils, le résultat se lit sur 4 LEDs.
7 La prise BNC se lit sur 2 LEDs.

LEDs de contrôle sur l'unité principale (suite)

Plan de branchement et couleurs des paires de câbles

Identification des paires	Code des Couleurs des fils	T568AN° de broche sur connecteur
Paire 1	Blanc/Bleu	5
	Bleu	4
Paire 2	Blanc/Orange	3
	Orange	6
Paire 3	Blanc/Vert	1
	Vert	2
Paire 4	Blanc/Marron	7
	Marron	8
Identification des paires	Code des Couleurs des fils	T568BN° de broche sur connecteur
Paire 1	Blanc/Bleu	5
	Bleu	4
Paire 2	Blanc/Orange	1
	Orange	2
Paire 3	Blanc/Vert	3
	Vert	6
Paire 4	Blanc/Marron	7
	Marron	8

Protection

Ne pas utiliser sur câble alimenté.

Alimentation

1 pile de 9 V (6 LF22)

Sécurité / Norme

IEC/EN 61010-1 ; Cat. I ; 50 V ; Pol. 2

Portée maximale

Pour RJ11, RJ45 et BNC : environ 180 m

Caractéristiques générales

Température

Fonctionnement

- 5°C à 45°C

Stockage

-10°C à 85°C

Caractéristiques mécaniques

Dimensions

200 × 100 × 27 mm

Masse

280 g (câble et pile comprise)

Fourniture

livrés avec l'instrument

Adaptateurs

Câbles

1 pile de 9 V

1 notice de fonctionnement
