MANUAL DE USUARIO CT51 MULTIMETRIX

Manual de instruciones

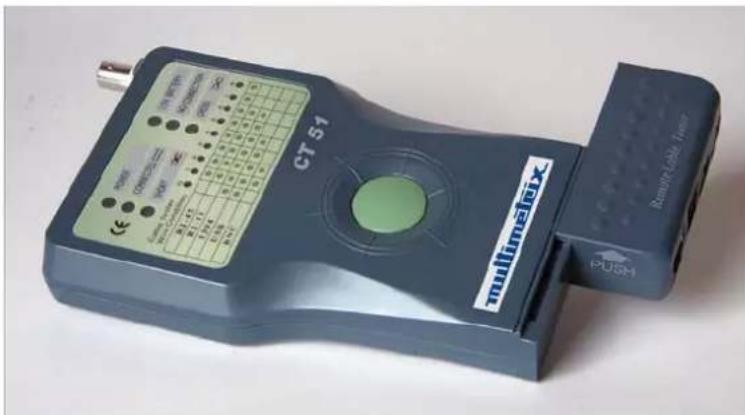

CT 51 multimetalux PUSH Remote cable laser

Multimetrix®

CHAUVIN ARNOUX

Instrucciones generales

Introducción	Felicitaciones por su compra. Este instrumento forma parte de la gama MULTIMETRIX. Lea las siguientes instrucciones de seguridad antes de utilizar el aparato y remitirse a los mensajes de seguridad para evitar los accidentes corporales, tales como las quemaduras y choques eléctricos.
Símbolo	Se requiere seguir imperativamente las indicaciones precedidas del símbolo
Seguridad	Utilice este aparato únicamente dentro del marco de su aplicación.
Para trabajar con seguridad	No utilizarlo en los armarios eléctricos.No trabaje nunca más allá de los rangos de tensión máx. indicados.Antes del empleo, verifique el estado de funcionamiento del aparato.No utilice el aparato, si éste está deteriorado.No utilice nunca su instrumento en un entorno húmedo o polvoriento.No desmonte la caja.Sólo puede estar abierto el compartimento para pilaNo utilice nunca el aparato con el compartimiento para pila abierto.
Garantía	Este material está garantizado contra todo defecto de material o vicio de fabricación, de conformidad con las condiciones generales de venta.Durante el periodo de garantía (1 año), sólo el fabricante puede reparar el aparato, éste se reserva la decisión de proceder a la reparación o a cambiar el aparato total o parcialmente.En caso de devolución del material al constructor, el transporte de ida está a cargo del cliente.

Instrucciones generales (continuación)

Garantía(continuación)	La garantía no se aplica en los casos siguientes:1. utilización impropia del material o por asociación de éste con un equipo incompatible2. modificación del material sin autorización explícita de los servicios técnicos del constructor3. intervención efectuada por una persona no homologada por el constructor4. adaptación a una aplicación particular, no prevista por la definición del material o por el manual de instrucciones de funcionamiento5. golpe, caída o inundación.
Desembalaje - reembalaje	El conjunto del material ha sido verificado mecánica y eléctricamente antes de la expedición.No obstante, se aconseja proceder a una rápida verificación para detectar cualquier deterioro eventual ocasionado durante el transporte.Si éste es el caso, efectúe inmediatamente las reservas de costumbre ante el transportista.En caso de reexpedición, utilice el embalaje de origen e indique, por una nota adjunta al aparato, los motivos de reenvío.
Mantenimiento
Verificación metrológica	Al igual que todos los aparatos de medida o de ensayo, se requiere una verificación periódica.Información y datos a pedido:Tel. [phone] - Fax [phone].
Limpieza	• Limpie periódicamente su instrumento con un paño húmedo impregnado de agua jabonosa.• No utilice materias abrasivas o que contengan solventes.
Pila	Para abrir el alojamiento para pila, pulse la tapa del compartimento situado en la parte posterior de la caja de la unidad principal deslizándola hacia la derecha.Retirar la pila usada y reemplazarla respetando la polaridad.Conserve la pila fuera del alcance de los niños.
Almacenamiento	Si no utiliza su instrumento durante un periodo superior a 60 días, retire la pila y almacénela separadamente.

Descripción del instrumento

Modo de empleo

Precauciones de empleo

• No conecte el probador en un cable con energía.
• No pruebe más de un cable a la vez.

Modo de empleo

1 - Conecte la unidad secundaria a un extremo del cable que se debe probar y la unidad principal al otro extremo.
Para realizar una medida en una instalación cableada, le aconsejamos separar la unidad secundaria de la unidad principal haciéndola deslizar mediante una ligera pulsación según la indicación señalada en la caja.
2 – Pulse el botón pulsador verde situado en el centro de la unidad principal.
3 – Lea el resultado en los LEDs de control e interprételos según las indicaciones dadas en el §. LED de control en la unidad principal.

Nota

En las tomas RJ-45, el test se efectúa en 8 LEDs, o en 9 LEDs si el instrumento consta de un enlace de tierra.

Las tomas RJ-11 comprenden 6 hilos, el resultado se lee en 6 LEDs.

En enlace 1394, el resultado se lee en 7 LEDs.

Las tomas USB comprenden 4 hilos + masa, el resultado se lee en 5 LEDs.

La toma BNC se lee en 2 LEDs.

Descripción del instrumento (continuación)

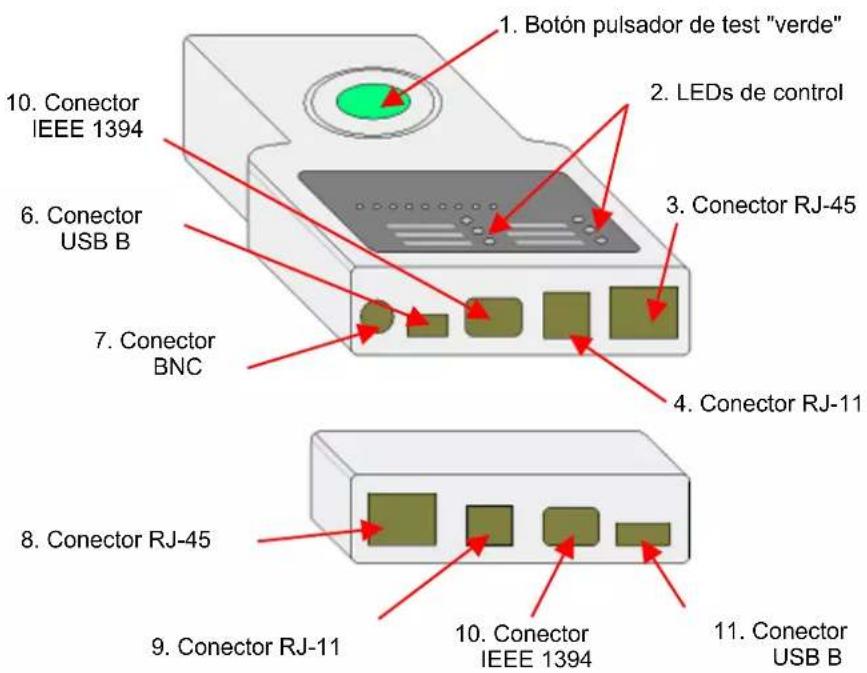

Ilustración

Cara frontal

1. Botón pulsador de test "verde" 2. LEDs de control 3. Conector RJ-45 4. Conector RJ-11 5. Conector BNC 6. Conector USB B 7. Conector RJ-45 8. Conector RJ-11 9. Conector RJ-11 10. Conector IEEE 1394 11. Conector USB B

Leyenda para la unidad principal

1 Botón pulsador de mando de test (verde)
2 LEDs de control (véase plano detallado)
3 Gonector RJ-45 para el test de los cables LAN e INTERNET 10BASE-T, EIA/TIA-568/568B, AT&T268A, Token Ring y cualquier otro sistema de cables equipados de un conector RJ-45.
4 Gonector RJ-11 para el test de los cables tipo teléfono, PhonNet y cualquier otro sistema de cables equipado de un conector RJ-11.
5 Gonector IEEE 1394 para el test de los cables equipados de un conector IEEE 1394.
6 Gonector USB B para el test de los cables de enlace USB y cualquier otro sistema de cables equipado de un conector USB.
7 Gonector BNC para el test de los cables de enlaces de terminales ETHERNET 10BASE-2/10BASE-5.

Leyenda para la unidad secundaria

8 Conexión para el otro extremo del conector RJ-45

9 Conexión para el otro extremo del conector RJ-11

1. Conexión para el otro extremo del conector IEEE 1394

2. Conexión para el otro extremo del conector USB B

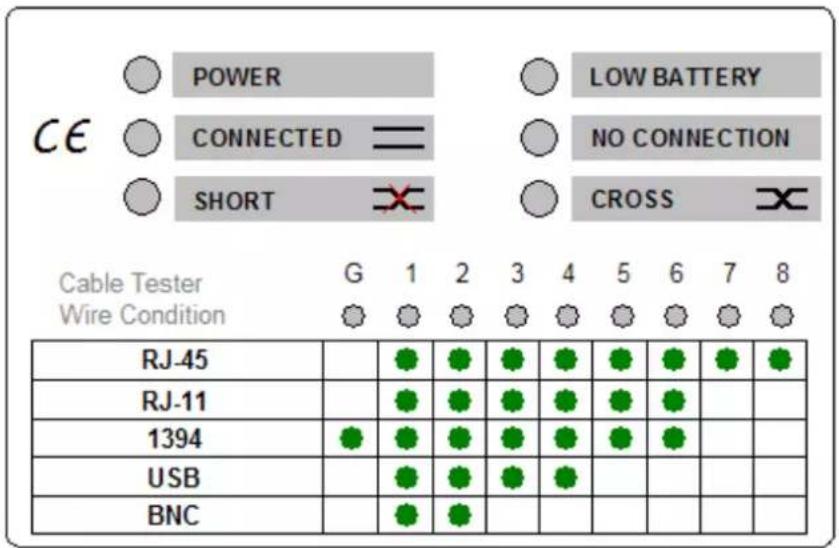

LEDs de control en la unidad principal

Indicación de los resultados

por diodos (LEDs)

Plan detallado

POWER CONNECTED = SHORT LOW BATTERY NO CONNECTION CROSS Cable Tester Wire Condition G 1 2 3 4 5 6 7 8 RJ-45 RJ-11 1394 USB BNC

POWER

Testigo de funcionamiento

CONNECTED

Se enciende el LED azul cuando se establece la conexión entre ambas unidades. En la visualización G 1-8, se encienden los LEDs de los conductores de pasos y se escucha un bip sonoro.

SHORT

Se enciende el LED rojo cuando se establece la conexión entre la unidad principal y la unidad secundaria y el cable consta de un cortocircuito. En la visualización G 1-8, se encienden los LEDs que corresponden a los conductores de cortocircuito y se escuchan dos bips sonoros.

LOW BATTERY

Cuando está encendido el LED amarillo, se debe reemplazar la pila de 9V.

NO CONNECTION

El encendido de este LED significa que la unidad secundara o la resistencia de carga (BNC) no están conectados a la unidad principal.

CROSS

Se enciende el LED amarillo para indicar que los enlaces están cruzados en el cable de enlace entre la unidad principal y la unidad secundaria.

Activación del test

Pulse el botón pulsador verde situado en el centro del probador.

Lectura de los resultados

1 No conecte el probador en un cable con energía.
2 No pruebe más de un cable a la vez.
En las tomas RJ-45, el test se efectúa en 8 LEDs, o en 9 LEDs si el instrumento consta de un enlace de tierra.
4 Las tomas RJ-11 comprenden 6 hilos, el resultado se lee en 6 LEDs.
5 En enlace 1394, el resultado se lee en 7 LEDs.
6 Las tomas USBV comprenden 4 hilos, el resultado se lee en 4 LEDs.
7 La toma BNC se lee en 2 LEDs.

LEDs de control en la unidad principal (continuación)

Plan de conexión y colores de los pares de cables

Identificación de los pares	Código de los Colores de los cables	T568AN° de patillas en conector
Par 1	Blanco/Azul	5
	Azul	4
Par 2	Blanco/Naranja	3
	Naranja	6
Par 3	Blanco/Verde	1
	Verde	2
Par 4	Blanco/Marrón	7
	Marrón	8
Identificación de los pares	Código de los Colores de los cables	T568BN° de patillas en conector
Par 1	Blanco/Azul	5
	Azul	4
Par 2	Blanco/Naranja	1
	Naranja	2
Par 3	Blanco/Verde	3
	Verde	6
Par 4	Blanco/Marrón	7
	Marrón	8

Protección

Alimentación

Seguridad / Norma

Alcance máximo

No utilizar en cable alimentado.

1 pila de 9 V (6 LF22)

IEC/EN 61010-1; Cat. I; 50 V; Pol. 2

Para RJ11, RJ45 y BNC: aproximadamente 180 m

Características generales

Temperatura

Funcionamiento de -5°C a 45°C

Almacenamiento de -10°C a 85°C

Características mecánicas

Dimensiones 200 x 100 x 27 mm

Peso 280 g (cable y pila incluida)

Suministro

suministrados con el instrumento

Adaptadores

Cables

1 pila de 9 V

1 manual de instrucción de funcionamiento

10 - 04

Code 691064A00 - Ed. 4
