CM625 - Equipos de medición MULTIMETRIX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Pinza multímetro digital
Marca	Multimetrix
Modelo	CM625
Dimensiones (L x An x Al)	189 x 71 x 37 mm
Peso (con pilas)	220 g
Alimentación	2 pilas 1,5 V tipo LR3 (AAA)
Autonomía (medición VDC)	100 h (pilas alcalinas)
Pantalla	4 dígitos (4369 puntos)
Método de medición CA	True RMS (tensión eficaz verdadera)
Funciones principales	Tensión CA/CC (600 V), Corriente CA/CC (400 A), Resistencia (40 MΩ), Prueba de continuidad
Características adicionales	Selección de rango automática, Retención de datos (Data Hold), Apagado automático (desactivable)
Seguridad eléctrica	300 V CAT III, doble aislamiento, conforme a EN 61010-1
Apertura de mordazas	30 mm
Uso	0 a 50°C, HR < 80%
Almacenamiento	-10 a 60°C, HR < 70%, pilas retiradas
Mantenimiento	Limpieza con un paño húmedo y jabón suave, no usar disolventes
Garantía	Conforme a las condiciones generales de venta, reparación por el fabricante
Accesorios incluidos	2 pilas, 2 cables, 1 manual, 1 funda protectora
Indicación de batería baja	Símbolo de batería baja en la pantalla
Frecuencia de muestreo	~2 mediciones por segundo

Preguntas frecuentes - CM625 MULTIMETRIX

¿Cómo medir una tensión continua con el CM625?

Coloque el selector en V (tensión). Inserte el cable negro en el terminal COM y el rojo en el terminal +. Aplique las puntas al circuito respetando la polaridad. Lea el valor estabilizado. La visualización de « ---- » indica una sobrecarga.

¿Cómo medir una corriente alterna con la pinza?

Coloque el selector en A. Presione la palanca para abrir la pinza y coloque un solo conductor en el centro. Lea el valor. Nunca coloque los dos conductores de un mismo circuito dentro de la pinza.

¿Cómo usar la función Data Hold?

Durante la medición, presione la tecla HOLD. El icono D-H aparece y la medición queda congelada. El apagado automático se desactiva. Para cancelar, presione HOLD nuevamente.

¿Cómo desactivar el apagado automático?

Coloque el selector en OFF. Mantenga presionada la tecla HOLD mientras gira el selector a una posición diferente de OFF. El icono AUTO POWER OFF desaparece.

¿Qué significa la visualización de « ---- »?

La visualización de « ---- » indica una sobrecarga. El valor medido supera el rango seleccionado o máximo del instrumento.

¿Cómo probar la continuidad de un circuito?

Coloque el selector en Ω• y luego presione SELECT hasta ver el símbolo de continuidad (⚠). Inserte los cables en COM y +, luego aplique las puntas al circuito. Suena una señal acústica si la resistencia es inferior a 50 Ω ± 25 Ω.

¿Cuándo reemplazar las pilas?

Reemplace las pilas cuando aparezca el símbolo de pilas débiles (⚠). Desconecte los cables, coloque el selector en OFF, abra el compartimento de pilas y cambie las dos pilas 1,5 V tipo LR3 (AAA) respetando las polaridades.

¿Cuáles son las precauciones de seguridad esenciales?

Nunca exceda las tensiones máximas indicadas (300 V CAT III). Use guantes aislantes. Verifique el estado de los cables antes de usar. No utilice el instrumento en ambientes húmedos o polvorientos. Desconecte los cables antes de cambiar de función o reemplazar las pilas.

¿Cómo realizar la puesta a cero para la medición de corriente continua?

Coloque el selector en Zero A. Presione la tecla SELECT para ajustar el cero. Este ajuste solo está activo en el rango 40 A. Luego, coloque el conductor en el centro de la pinza para medir.

¿Cuál es la diferencia entre el CM625 y los modelos CM600/CM610?

El CM625 mide corriente continua (400 ADC) mientras que los CM600/CM610 solo miden corriente alterna. El CM625 tiene una pantalla 4 dígitos (4369 puntos) frente a 3 dígitos (1999 puntos). Dispone de la función Data Hold y un apagado automático ajustable. En cambio, no incluye la prueba de diodos presente en los CM600/CM610.

MANUAL DE USUARIO CM625 MULTIMETRIX

Manualdeinstrucciones

Multimetrix®

Français 2

English 10

Deutsch....18

Italiano....26

Español 34

CAT 31 300V MAX 0.0A AC CLAMP METER SELECT OFF COM 10 ① ② ③ ④ ⑤ ⑥ ⑦

CM600 CM610

⑦ ⑥ ⑤ ④ ③ ② ① AC/DC CLAMETER HOLD SELECT OFF COM 10 ⑪ MAX 800A CAT IS 300V 200V 100V 12 9

CM625

17 18 19 20 + - MAX + ~ 18.88 MkΩ AUTO mVA CM600 23 22 21

CM610

24 17 D-H + AUTO POWER OF 8.8.8 MKS2 AV AUTO CM625 21

27 MOUNTED TO ADO ELECTRICAL RUNS, PRESSURE TEST LEADER TESTER CLOSOPATIC LIME PLEXIS FLOOD MINIMUM FOR SWITCH RESET (ON) 28 USB SET/TEST 1.0V/Hz MAX. MAX. 27

• Lea las siguientes instrucciones de seguridad antes de utilizar el aparato, con el fin de evitar los accidentes corporales, como quemaduras y electrocuciones.
• Respete obligatoriamente las indicaciones precedidas del símbolo

1.1 DEFINICION DE LAS CATEGORIAS DE INSTALACIÓN (ver CEI 664-1)

• CAT I: Circuitos protegidos por dispositivos que limitan las sobretensiones transitorias a un bajo nivel. Ejemplo: circuitos electrónicos protegidos.
• CAT II: Circuitos de alimentación de aparatos domésticos o análogos, que pueden incluir sobretensiones transitorias de valor medio. Ejemplo: alimentación de aparatos domésticos y de utilaje portátil.
• CAT III: Circuitos de alimentación de aparatos de potencia que pueden incluir sobretensiones transitorias importantes. Ejemplo: alimentación de máquinas o aparatos industriales

1.2 NORMA

- Consultar las normas y categorías de instalación mencionadas en el manual específico de cada aparato.

1.3 EXPLICACIONES DE LOS SIMBOLOS

Symbole	Signification
	Instrumento de doble aislamiento
	Corriente alterna
	Corriente continua
	Atención. Consultar las instrucciones de uso.
	Tierra

Symbole	Signification
	Fusible
	Homologación CE
	Conforme a la directiva WEEE 2002/96/EC.
	No colocar sobre, o retirar de conductores vivos sometidos a tensiones peligrosas.

1.4 PARA TRABAJAR CON SEGURIDAD

Este pictograma está aplicable a todo el párrafo.

• Preste especial atención a tensiones superiores a 30 VAC RMS y 50 VDC.
• No trabaje nunca más allá de los intervalos de tensión máximos indicados en particular con respecto a tierra.
• Durante la medición de intensidad, verifique siempre que el valor de la corriente a medir es compatible con el calibre del aparato. Para los aparatos equipados de fusibles, controlar su estado antes de cualquier medición. Sustituir los fusibles usados únicamente por los recomendados en el manual específico del producto.

• No utilice el aparato en un entorno húmedo y/o empolvado.

• No utilice nunca el aparato sin guantes para electricistas y otros equipamientos de seguridad recomendados por la legislación.

• Los dedos no deben nunca superar la protección de la punta de tecla.
• No poner nunca los dedos en contacto con la parte metálica de la punta de toque.
• Verifique la calidad mecánica y eléctrica de los cordones y de las puntas de toque antes de cualquier medición. Las puntas de toque o cordones dañados deberán ser inmediatamente cambiados. No utilice el aparato en caso de deterioro.
• No trabaje nunca con la caja trasera del instrumento abierta.
• No cambie las pilas cuando los cordones estén conectados.
• No utilice o no exponga el instrumento en el suelo, a temperaturas o una tasa de humedad elevada.
• No modifique nunca el circuito electrónico interno.
• No desmonte la caja; únicamente la tapa para la pilas puede abrirse.
• No modifique nunca el circuito electrónico interno.

1.5 RECOMENDACIONES DIVERSAS DE SEGURIDAD

• Para los aparatos de las categorías de instalación I y II, no trabaje nunca sobre equipamientos que puedan generar picos de tensión (motores, etc.).
• Para la medición en gama manual, empiece siempre por la gama máxima. Seleccione luego la gama más apropiada.
• Conecte primero la punta de toque negra, luego la roja.
• Desconecte los cordones previamente al cambio de función.
• Desconecte primero la punta de toque roja, luego la negra.
• Utilice e instale las pilas de acuerdo con las instrucciones del manual específico al producto comprado.
• Verifique la ausencia de tensión antes del uso de las funciones o.o.

2. GARANTÍA

Este material está garantizado contra cualquier defecto de materia o fallo de fabricación, de acuerdo con las condiciones generales de venta. Durante el periodo de garantía, el aparato sólo puede ser reparado por el constructor, reservándose éste la decisión de proceder o bien a la reparación, o bien a la sustitución de todo o parte del aparato. En caso de devolución del material al constructor, el transporte de envío está a cargo del cliente. La garantía no se aplica después de:

• Un uso inadecuado del material o por asociación de éste con un equipamiento incompatible.
• Una modificación del material sin autorización explícita de los servicios técnicos del constructor.
• Una actuación efectuada por una persona no autorizada por el constructor.
• Una adaptación a una aplicación especial, no prevista por la definición del material o por el manual de funcionamiento.
• Un golpe, una caída o una inundación.
• Informaciones y datos de nuestros servicios postventa o en su Distribuidor.

3. DESEMBALAJE Y RE-EMBALAJE

El conjunto del material ha sido verificado mecánica y eléctricamente antes del envío.

Sin embargo, se aconseja proceder a una verificación rápida para detectar cualquier deterioro eventual durante el transporte. Si fuera el caso, haga entonces inmediatamente las reservas de uso ante el transportista.

En caso de reenvío, utilice el embalaje original e indique, mediante una nota adjunta al aparato, los motivos de la devolución.

4. MANTENIMIENTO

4.1 VERIFICACIONES METROLÓGICAS

Como cualquier aparato de medición o de ensayo, es necesaria una verificación periódica. Informaciones y datos sobre pedido o en su distribuidor.

4.2 MANTENIMIENTO

Periódicamente, limpiar el multímetro con un trapo húmedo impregnado con agua y jabón. No utilizar materias abrasivas o que incluyan disolventes.

4.3 REPARACION FUERA DE FRANCIA METROPOLITANA.

Para cualquier actuación en o fuera de garantía, el aparato será devuelto al distribuidor.

5. ALMACENAJE

Retire las pilas y almacénelas por separado si su aparato de medición no se utilizará durante un periodo superior a 60 días.

6. PRESENTACIÓN

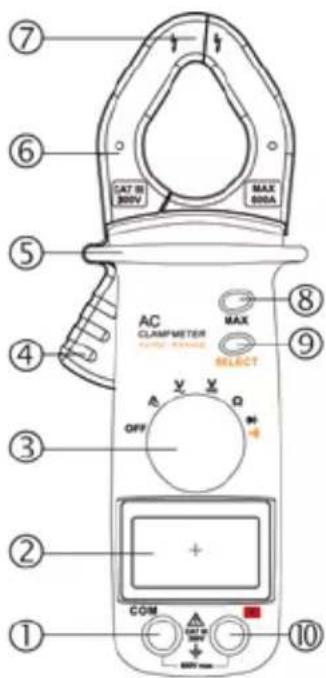

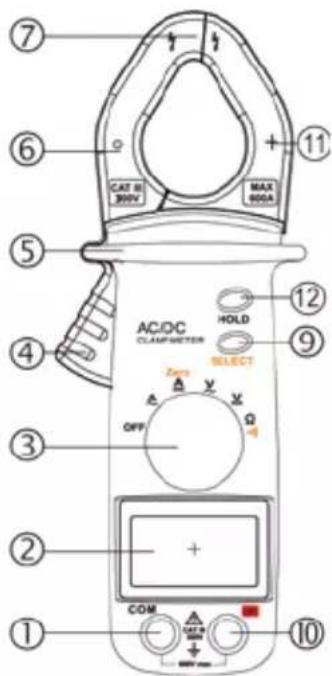

6.1 LA FRONTAL

Marca.	Función
1.	Borne negativo negro (-) COM
2.	Pantalla de cristales líquidos:- CM600 & CM610: 3 dígitos 12 (1999 puntos)- CM625: 4 dígitos (4369 puntos)'----': superación de la capacidad de medición de corriente y tensión
3.	Conmutador de funciones.OFF: multímetro fuera de tensión. : corrientes alternas (CM600 & CM610: 600 A y CM625: 400 A) : corrientes continuas (únicamente CM625: 400 A) : tensiones alternas CM600 & CM610 y CM625 (600 V) : tensiones continuas CM600 & CM610 y CM625 (600 V) : resistencia (únicamente CM600 & CM610: 20 MΩ) · · · : resistencia y continuidad (únicamente CM625: 40 MΩ) · · · : test de diodo y de continuidad (únicamente CM600 & CM610)
4.	Empuñadura de apertura de la pinza.
5.	La mano siempre debe encontrarse atrás de esta protección durante la medición.
7.	El conductor debe localizarse en el centro de esta zona durante la medición para conseguir una precisión máxima.
8.	Tecla MAX (CM600 & CM610): para las funciones muestra el valor máximo medido;ésta se actualiza automáticamente. El icono MAX aparece cuando la función está activada; al pulsar de nuevo, se anula la función.
9.	Tecla SELECT.CM600 & CM610: selecciona alternativamente el test de diodo ▶de continuidad . · · · )CM625: selecciona alternativamente la medición de:-corriente continua o de puesta a cero (gama 40 ADC);-resistencia o de test de continuidad · · · )
10.	Borne positivo rojo (+).
11.	CM625 : indicación de la orientación de la pinza.
12.	Tecla HOLD (CM625 ). Fija la medición (Data Hold); el icono aparece cuando la función está activada. Al pulsar de nuevo, se anula la función.En este modo, el apagado automático AUTO POWER OFF (marca 25) está desactivado.

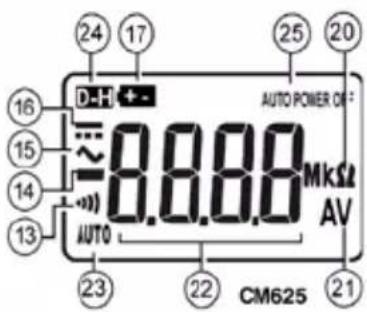

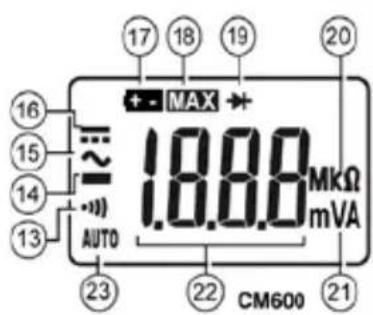

6.2 LA PANTALLA

Marca	Función	Marca	Función
13.	Continuidad	20.	Resistencia
14.	Valor negativo	21.	Tensión corriente
15.	Alterna	22.	Valor máximo
16.	Continua	23.	Gamas auto
17.	Pilas usadas	24.	Fijación del valor

18.	Valor máximo
19.	Test de diodo

25.	Apagado auto
	CM625
	únicamente

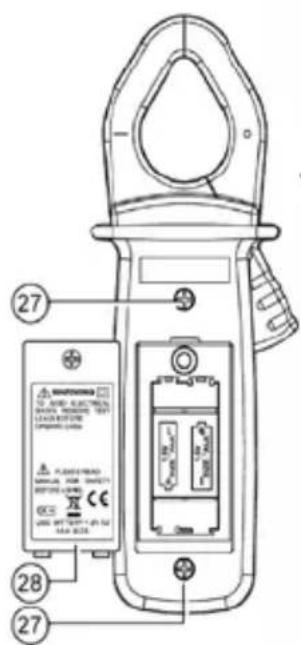

6.3 LA PARTE POSTERIOR

Marca	Función
27.	Texto de seguridad

Marca	Función
28.	Alojamiento de las pilas

7. UTILIZACIÓN

7.1 ENCENDIDO DE LA PINZA MULTÍMETRICA

Posicionar el selector (marca 3) sobre una posición que no sea OFF.

7.2 APAGADO DE LA PINZA MULTÍMETRICA

Apagado manual

Posicionar el selector (marca 3) sobre OFF.

Apagado automático

El multímetro se apaga automáticamente 10 minutos después de la última medición; el buzzer emite una señal sonora un minuto antes de apagarse. Pulsando una tecla cualquiera que no sea SELECT, se reanuda el multímetro.

Anular el apagado automático (CM625 únicamente)

1. Posicionar el selector (marca 3) sobre OFF.
2. Mantener pulsada la tecla HOLD y girar el selector (marca 3) sobre una posición que no sea OFF.

El icono AUTO POWER OFF desaparece; el apagado automático está desactivado.

Reanudar el apagado automático (CM625 únicamente)

1. Posicionar el selector (marca 3) sobre OFF.
2. Posicionar el selector (marca 3) sobre una posición que no sea OFF.

El icono AUTO POWER OFF aparece; el apagado automático está activado.

7.3 MEDICIÓN DE TENSIÓN

Lea las recomendaciones de seguridad antes de utilizar.

Gamas de medición automáticas:

- CM600 & CM610: 200 mVDC a 600 VDC (5 gamas) y 2 VAC a 600 VAC (4 gamas)

- CM625: 4 VDC a 600 VDC (4 gamas) y 4 VAC a 600 VAC (4 gamas)

1. Posicionar el selector (marca 3) sobre el símbolo tensión.
2. Insertar el conector negro en el borne COM (marca 1), el rojo en el borne + (marca 10) y leer el valor de la tensión una vez estabilizada.

Cuando el icono AUTO (marca 23) aparece, el multímetro determina la gama de medición óptima.

Si aparece “----”, eso indica una superación de capacidad.

• CM600 & CM610: para ver el valor máximo, ver §. 7.9.

• CM625: para memorizar el valor leído, ver §. 7.10.

• Posicionar el selector sobre OFF.

7.4 MEDICIÓN DE CORRIENTE CONTINUA (CM625)

Lea las recomendaciones de seguridad antes de utilizar.

Gamas de medición automáticas:

- CM625: 40 ADC o 400 ADC (2 gamas).

1. Posicionar el conmutador (marca 3) sobre Cero
2. Pulsar la tecla SELECT (marca 9) para ajustar el cero.

El ajuste del cero sólo es activo en la gama 40 A.

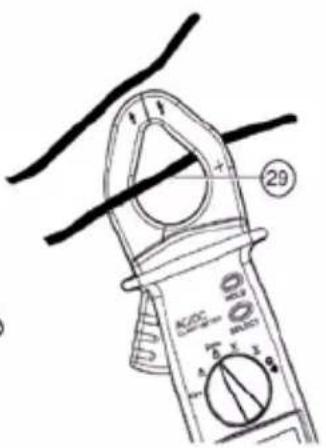

1. Pulsar la empuñadura (marca 4) para abrir la pinza (marca 6) y colocar un conductor en el centro de la pinza (Fig. 4). NB: nunca insertar los dos conductores + y – de un mismo circuito en la pinza; la lectura sería nula.
2. Leer el valor de la corriente una vez estabilizada.

Si aparece “----”, eso indica una superación de capacidad.

Para memorizar el valor leído, ver §. 7.10.

1. Abrir la pinza, liberar el conductor y posicionar el selector sobre OFF.

7.5 MEDICIÓN DE CORRIENTE ALTERNA

Gamas de medición automáticas:

• CM600 & CM610: 200 AAC o 600 AAC (2 gamas).

• CM625: 40 AAC o 400 AAC (2 gamas).

• Posicionar el selector (marca 3) sobre A. Los iconos (marca 15 y 21) aparecen.

• Pulsar la empuñadura (marca 4) para abrir la pinza (marca 6) y colocar un conductor en el centro (marca 29).

NB: nunca colocar los dos conductores de un mismo circuito en la pinza; la lectura sería nula.

1. Leer el valor de la corriente una vez estabilizada.

Si aparece “----”, eso indica una superación de capacidad.
- CM600 & CM610: para ver los valores máximos, ver §. 7.9.
- CM600 & CM610: para memorizar el valor leído, ver §. 7.10.

1. Abrir la pinza, liberar el conductor y posicionar el selector sobre OFF.

7.6 MEDICIÓN DE RESISTENCIA

Lea las recomendaciones de seguridad antes de utilizar. El circuito estará obligatoriamente fuera de tensión.

Gamas de medición automáticas:

- CM600 & CM610: 200 Ω o 20 MΩ (6 gamas).

- CM625: 400 Ω o 40 MΩ (6 gamas).

1. CM600 & CM610: posicionar el selector (marca 3) sobre .Ω

CM625: posicionar el selector (marca 3) sobre . Ω

1. Insertar el cable negro en el borne COM (marca 1) y el cable rojo en el borne + (marca 10) y leer el valor. Si aparece OL, eso indica una superación de capacidad.

2. Posicionar el selector sobre OFF.

7.7 TEST DE DIODO (CM600 & CM610)

Lea las recomendaciones de seguridad antes de utilizar. El circuito estará obligatoriamente fuera de tensión.

1. Posicionar el conmutador sobre

1. Realizar el ensayo en directo.

Conectar la punta negra sobre el cátodo y la punta roja sobre el ánodo. La medición es de 0,5 a 0,7 V para un diodo de silicio y de 0,2 a 0,3 V para un diodo de germano. Un valor cerca de cero indica un cortocircuito. Si aparece OL, eso indica un diodo cortado.

1. Realizar el ensayo en inverso.

Punta negra sobre el ánodo y punta roja sobre el cátodo. Un diodo correcto muestra OL. El diodo es defectuoso si aparece una tensión.

1. Posicionar el selector sobre OFF.

7.8 TEST DE CONTINUIDAD

Lea las recomendaciones de seguridad antes de utilizar. El circuito estará obligatoriamente fuera de tensión.

1. CM600 & CM610: posicionar el selector (marca 3) sobre y pulsar SELECT para ver (marca 13).

CM625: posicionar el selector (marca 3) sobre y pulsar SELECT para ver •••• (marca 13).

1. Insertar el cable negro en el borne COM (marca 1), el rojo en el borne + (marca 10) y aplicar las puntas sobre el circuito a controlar.

Se oyera la señal sonora cuando el circuito a controlar es continuo o de resistencia inferior a 90 Ω ± 40 Ω (CM610) y 50 Ω ± 25 Ω (CM625).

1. Posicionar el selector sobre OFF.

7.9 FUNCIÓN MAX (VISUALIZACIÓN VALOR MÁXIMO - CM600 & CM610)

1. Posicionar el selector sobre V ≡ o A y pulsar MAX.

El icono aparece (marca 18).

1. Efectuar la medición.

La medición máxima será automáticamente actualizada.

1. Para desactivar la función MAX, pulsar MAX.

7.10 FUNCIÓN HOLD (MEMORIZACIÓN DEL VALOR LEÍDO - CM625)

1. Aplicar las puntas sobre el circuito a controlar. La medición máxima será automáticamente actualizada.

2. Pulsar la tecla HOLD durante la medición.

El icono D-H (Data Hold) aparece (marca 24); la medición se memoriza.

La función de apagado automático está desactivada.

1. Para desactivar la función D-H, pulsar HOLD.

8. SUSTITUCIÓN DE LAS PILAS

Lea las recomendaciones de seguridad antes de utilizar. El circuito estará obligatoriamente fuera de tensión.

Sustituir las pilas cuando el icono 📄 mezca (marca 17):

1. Desconectar las puntas.
2. Posicionar el conmutador sobre OFF.
3. Retirar los tornillos de fijación y la tapa de alojamiento de las pilas. Cambiar las 2 pilas 1,5 V AAA / LR3 respetando las polaridades.
4. Volver a montar (tapa de alojamiento de pilas y tornillos).

NB: retirar las pilas en caso de que no se utilice durante mucho tiempo el multímetro.

9. CARACTERÍSTICAS

9.1 GENERALES

Medición de los valores	CM600, CM610 & CM625: Tensiones continuas, tensiones alternas, corriente alterna, resistencia, test de continuidadCM600 & CM610: test de diodosCM625: Corriente continua
Método de mediciones	CM610 & CM625 : True RMS AC(tensión eficaz verdadera)
Pantalla	CM600 & CM610: 2.000 puntosCM625: 4.369 puntos
Indicación de polaridad	Signo “-”.
Funciones adicionales seleccionables	Selección de gama automáticaApagado automático (activo o no)Visualización de superación de capacidadCM600 & CM610: medición máxima(Max Hold)CM625: memorización de medición(Data Hold)
Indicación desgaste de las pilas	Símbolo pilas usadas [IMAGE]
Frecuencia de muestreo	CM600 & CM610: aproximadamente 3 veces por segundoCM625: aproximadamente 2 veces por segundo
Apertura maxima de las mordazas	30 mm
Utilización	0 a 50°C (32 °F - 122 °F). RH < 80 %,ausencia de condensación
Almacenamiento	-10°C a 60°C (14 – 140 °F); RH < 70 %, ausencia de condensación y batería retirada
Pila	2 pilas 1,5 V tipo LR3 (AAA)
Autonomía(en medición VDC)	CM600 & CM610: 400 horas (pila alcalina) o 200 horas (pila estándar)CM625: 100 horas (pila alcalina)
Dimensiones y peso (con baterías)	189 x 71 x 37 mm (L x A x A)CM600 & CM610: 200 gCM625: 220 g
Grado de contaminación	2
Seguridad eléctrica	IEC 61010-1 – IEC 61010-2-032 – IEC 61010-2-033300V CAT III
Suministrados con el instrumento	2 pilas 1,5 V tipo AAA / LR32 cables1 manual de funcionamiento1 protección

9.2 CONDICIONES DE REFERENCIAS

Condiciones de referencias: 18°C - 28°C; RH < 80 %, ausencia de condensación.

Ver cuadro en página 42.

		CM600 & CM610	CM625
ACA	Range (A)	200/600	40/400
		50 → 500 Hz	50 → 400 Hz
	Resolution (A)	0.1/1.0	0.01/0.1
	Accuracy (±%)	1.9 + 10 dgt(200 A)	±1.5 + 10 dgt(40 A)
		1.9 + 5 dgt(600 A)	1.5 + 5 dgt(400 A)
	lin max (A)	600 A	430 A
DCA	Range (A)	-	40/400
	Resolution (A)	-	0.01/0.1
	Accuracy (±%)	-
	40 A		±1.5 +10 dgt
	400 A		1.5+ 5 dgt
	lin max (A)	-	430
DCV	Range (V)	0.2/2/20/200/600	4/40/400/600
	Resolution (V)	0.1mV/0.001V/0.01V/0.1V/1V	0.001V/0.01V/0.1V/1V
	Accuracy(%R,dgt)	0.7 + 3 dgt	0,75 + 2 dgt
		1.3 + 3 dgt	0,75 + 2 dgt
		1.3 + 3 dgt	0,75 + 2 dgt
		1 + 3 dgt	0,75 + 2 dgt
		1 + 3 dgt
	Rin (MΩ)	≥100/11/11/10/10	11 /10/10/10
	Uin max (V)	600	600
ACV	Range (V)	2/20/200/600	4/40/400/600
		40 → 500 Hz	40 → 500 Hz
	Resolution (V)	0.001/0.01/0.1/1
	Accuracy (±%)	1.5 + 10 dgt	1.0 + 5 dgt
		1.5 + 10 dgt	1.0 + 5 dgt
		1.5 + 5 dgt	1.0 + 5 dgt
		1.5 + 5 dgt	1.0 + 5 dgt
	Zin (MΩ) <50pF	11/10/10/10	11/10/10/10
	Uin max (V RMS)	600	600
Ω	Range (Ω)	200/2/20K/200K/2M/20M	400/4K/40K/400K/4M/40M
	Resolution (Ω)	0,1/1/10/100/1K/10K	0,1 /1/10/100/1K/10K
	Accuracy (±%)	1.5 + 5 dgt	0.9 + 2 dgt
		1.5 + 5 dgt	0.9 + 2 dgt
		1.5 + 5 dgt	0.9 + 2 dgt
		1.5 + 5 dgt	0.9 + 2 dgt
		5 + 5 dgt	2 + 2 dgt
		10 + 5 dgt	5 + 2 dgt
	Open loop voltage(<)	0.4 V	3.4/1.0/0.7/0.7/0.7/0.7
	Uin max (V)	600	600
XX	Range (Ω)	200	400
	Resolution (Ω)	0,1	0,1
	Accuracy	Buzzer :< 90 Ω ± 40 Ω	Buzzer :< 50 Ω ± 25 Ω
	Open loop voltage	0.4 V	<3.4 V
	Uin max (V)	600	600
XX	Range (V)	2	-
	Resolution (V)	0,001	-
	Accuracy	±10% +5dgt	-
	Open loop voltage	1,5 V	-

(GB : F, D, I, SP)
Resolution : Résolution, Auflösung, Risoluzione, Resolución
Accuracy : Précision, Genauigkeit, Precisione, Precision
Range : Gamme, Bereich, Gama, Gama
Open loop voltage : U boucle ouverte, U Leerlaufschaltung, U circuito aperto, U circuito abierto.
Buzzer : Buzzer, Summer, Buzzer, Buzzer

01/2015

Code 691036A00 - Ed.7

Deutschland - Straßburger Str. 34 - 77694 KEHL /RHEN - Tél : [phone] - Fax : [phone]

España - C/ Roger de Flor N°293 - Planta 1 - 08025 BARCELONA - Tél : [phone] - Fax : [phone]

Italia - Via Sant' Ambrogio, 23/25 - 20050 BAREGGIA DI MACHERIO (MI) - Tél : [phone] - Fax : [phone]

Österreich - Slamastrasse 29/3 - 1230 WIEN - Tél : [phone] - Fax : [phone]

Schweiz - Einsiedlerstrasse 535 - 8810 HORGEN - Tél : [phone] - Fax : [phone]

UK - Waldeck House - Waldeck Road - MAIDENHEAD SL6 8BR - Tél : [phone] - Fax : [phone]

Liban - P.O BOX 60-154 - 1241 2020 Jal el dib- BEYROUT - Tél : [phone] - Fax : [phone]

China - Shanghai Pujiang Enerdis Inst. CO. LTD - 5 F,3 Rd buildind, n°381 Xiang De Road

200081 - SHANGHAI - Tél : [phone] - Fax : [phone]

USA - d.b.a.AEMC Instruments - 200 Foxborough Blvd, Foxborough, MA 02035 - Tél : [phone]

Fax: [phone]
