RPM82 - Equipos de medición MULTIMETRIX - Manual de uso y guía de instrucciones gratis

Tipo de producto	Tacómetro digital con/sin contacto
Marca	Multimetrix
Modelo	RPM82
Dimensiones	160 x 72 x 37 mm
Peso	300 g (con pilas)
Alimentación	4 pilas 1.5 V (tipo AA)
Pantalla	5 dígitos
Tiempo de muestreo	500 ms
Selección de rango	Automática
Distancia de detección (sin contacto)	50 a 500 mm
Rangos de medición	Sin contacto: 2.5 – 99,999 rpm; Contacto: 0.5 – 19,999 rpm; Velocidad de superficie: 0.05 – 1,999.9 m/min
Resolución	0.1 rpm hasta 999.9 rpm, luego 1 rpm; velocidad de superficie: 0.01 m/min hasta 99.99 m/min, luego 0.1 m/min
Precisión	0.05 % + 1 dígito
Funciones principales	Medición sin contacto (láser), medición con contacto (adaptadores), medición de velocidad de superficie (rueda), memorización de valores (último, máximo, mínimo)
Mantenimiento y limpieza	Limpiar con un paño húmedo y agua jabonosa; no usar disolventes ni abrasivos
Reemplazo de pilas	Icono de batería baja; abrir el compartimento, reemplazar las 4 pilas 1.5 V
Almacenamiento	Retirar las pilas si no se usa durante más de 60 días
Seguridad	Conforme a las normas EN 50081-1 y EN 50082-1
Garantía	1 año contra defectos de material y fabricación
Reparabilidad	Reparación solo por el fabricante; no abrir/modificar sin autorización
Accesorios incluidos	Módulo de medición por contacto, adaptador cóncavo, adaptador convexo, rueda para velocidad de superficie, adhesivos reflectantes, 4 pilas, manual de funcionamiento
Temperatura de uso	0 a 50 °C
Humedad relativa	< 80 % HR
Consumo	50 mA

Preguntas frecuentes - RPM82 MULTIMETRIX

¿Cómo usar el tacómetro en modo sin contacto?

Coloque el selector en RPM foto, pegue un adhesivo reflectante en el objeto giratorio, presione el botón Medición y alinee el láser con el objetivo. El indicador de monitoreo se muestra cuando la alineación es correcta.

¿Cómo medir con contacto?

Coloque el selector en RPM contacto, instale el adaptador adecuado en el módulo de medición por contacto, presione Medición y alinee el adaptador con el centro del eje giratorio.

¿Cómo medir una velocidad de superficie?

Coloque el selector en m/min contacto, instale la rueda para velocidad de superficie, presione Medición y mantenga la rueda en contacto con la superficie en movimiento.

¿Cómo consultar los valores memorizados?

Suelte el botón Medición, el instrumento registra automáticamente el último valor, el valor máximo y el valor mínimo. Presione el botón mem: una vez para mostrar el último valor (LA), dos veces para el máximo (UP), tres veces para el mínimo (dn).

¿Qué tipo de pilas usar y cómo reemplazarlas?

Use 4 pilas 1.5 V (tipo AA). El icono de batería baja se muestra. Abra el compartimento de pilas en la parte trasera, retire las viejas e inserte las nuevas respetando la polaridad.

¿Cómo limpiar el tacómetro?

Limpie periódicamente con un paño húmedo impregnado de agua jabonosa. No use materiales abrasivos ni disolventes.

¿Cuál es la precisión del aparato?

La precisión es de 0.05 % + 1 dígito.

¿Cuáles son los accesorios incluidos?

El tacómetro viene con: módulo de medición por contacto, adaptador cóncavo, adaptador convexo, rueda para velocidad de superficie, adhesivos reflectantes, 4 pilas y un manual de funcionamiento.

¿Qué hacer si el tacómetro no se enciende?

Verifique las pilas: abra el compartimento y reemplácelas si es necesario. Asegúrese de que los contactos estén limpios.

¿Puedo reparar el aparato yo mismo?

No, el aparato solo debe ser reparado por el fabricante. Cualquier intervención no autorizada anula la garantía.

MANUAL DE USUARIO RPM82 MULTIMETRIX

Manual de instrucciones

Instrucciones generales

Introducción	Felicitaciones por la compra de este taquímetroEste taquímetro es de muy fácil utilización, está destinado a medir la velocidad de rotación en rev/min y m/min a distancia o por contacto.Utiliza componentes de larga duración y una caja plástica ligera y sólida.El diseño de la caja ha sido especialmente desarrollado para que convenga a todas las manos.
Seguridad	Está conforme a la norma:EN 50081-1 : EN 55022 yEN 50082-1 : EN 55024
Garantía	Este material tiene una garantía de 3 años contra todo defecto de material o vicio de fabricación, de conformidad con las condiciones generales de venta.Durante este periodo, el aparato sólo puede ser reparado por el constructor.El constructor se reserva el derecho de proceder ya sea a la reparación, o bien al intercambio de todo o parte del aparato.En caso de devolución del material al constructor, el transporte de ida está a cargo del cliente.La garantía no se aplica en los casos siguientes:utilización impropia del material o por asociación con un equipo incompatiblemodificación del material sin autorización explícita de los servicios técnicos del constructorintervención efectuada por una persona no homologada por el constructoradaptación a una aplicación particular, no prevista por la definición del material o por el manual de instrucciones de funcionamientogolpe, caída o inundación.
Desembalaje,reembalaje	El conjunto del material ha sido verificado mecánica y eléctricamente antes de la expedición.En el momento de la recepción, proceda a una verificación rápida para detectar cualquier deterioro eventual durante el transporte. Si llega el caso, contacte rápidamente con nuestro servicio comercial y emita las reservas legales al transportista.En el caso de un reenvío, preferentemente utilice el embalaje original.Indique lo más claramente posible y adjunte al material un nota con el detalle de los motivos del reenvío.
Mantenimiento
Verificación metrológica	Como todos los aparatos de medida o de prueba, se requiere una verificación periódica. Para toda intervención, entregue el aparato a su distribuidor.
Limpieza	Periódicamente, limpie su múltímetro con un paño húmedo impregnado con agua jabonosa.No utilice materias abrasivas o que contengan solventes.
Reemplazo de las pilas	Reemplace las pilas, cuando se visualiza el símbolo.Retirar la tapa de alojamiento pila, cambiar las pilas.
Almacenamiento	Retire las pilas y almacénela por separado si su aparato de medición no se utiliza durante un periodo superior a 60 días.

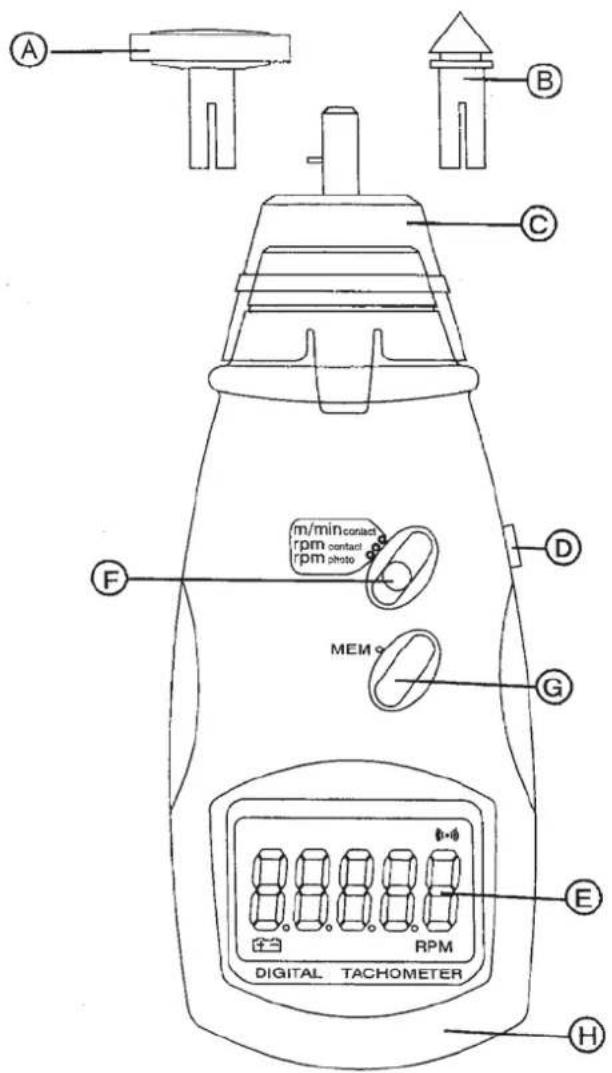

Descripción del aparato

Cara frontal

A. Rueda para velocidad de superficie
B. Adaptador RPM
C. Módulo medida por contacto
D. Botón de medida
E. Pantalla
F. Selector de función
G. Botón de memoria
H. Tapa de pila

Descripción funcional

Procedimiento por medida sin contacto	Poner el selector de función en "RPM foto".Aplicar adhesivos sobre el objetivo rotativo a medir.Pulsar el botón de medida y alinear el láser con el objetivo.Verificar que el indicador luminoso de supervisión se enciende cuando el objetivo está alineado con el láser (aproximadamente 1 o 2 segundos).
Adhesivo reflectante	Cortar cuadrados de aproximadamente 12 mm y aplicar un cuadrado sobre cada objetivo rotativo.La parte no reflectante siempre debe ser mayor que el cuadrado adhesivo.Si el objeto que se va a medir normalmente es reflectante, aplicar pintura o scotch negro antes de pegar el cuadrado.El objeto a medir siempre debe estar limpio y liso antes de pegar el adhesivo.
Velocidad de rotación muy baja	Como es fácil obtener una alta resolución y un tiempo de muestreo rápido, sugerimos al usuario utilizar varios cuadrados reflectantes.A continuación basta con dividir el resultado leído por la cantidad de adhesivos para obtener la velocidad de rotación real.
Procedimiento de medida con contacto
Medida RPM	Poner el selector de función en "RPM contacto".Instalar el extremo adecuado en el módulo de medida por contacto.Pulsar el botón medida y alinear lentamente el extremo con el centro del árbol rotativo.Asegúrese que siempre se respete el alineamiento entre el taquímetro y el árbol.
Medida de velocidad de superficie	Poner el selector de función en "m/min contacto".Instalar la rueda para velocidad de superficie.Pulsar el botón de medida.
Botón memoria	Cuando suelta el botón de medida, el instrumento registra automáticamente el último valor, el valor máx. y el valor mín.Para obtener estos datos, pulse el botón "mem":1 vez para visualizar el último valor, "LA" centellea2 veces para visualizar el valor máx, "UP" centellea3 veces para visualizar el valor mín., "dn" centellea

Características technicas

Características
Pantalla	5 digitos
Tiempo de muestreo	500 ms
Selección de gama	automático
Distancia de detección para medida sin contacto	de 50 a 500 mm
Temperatura de utilización	0 a 50°C
Humedad de utilización	< 80 % HR
Consumo	50 mA
Dimensiones	160 x 72 x 37 mm
Peso	300 g
Alimentación	4 pilas 1.5 V
Precisión	0.05 % + 1 digito

	Rango de medida	Resolución
RPM sin contacto	de 2.5 a 99,999 RPM	0.1 hasta 999.9 RPM1 por encima
Contacto RPM	de 0.5 a 19,999 RPM	0.1 hasta 999.9 RPM1 por encima
Velocidad de superficie	de 0.05 a 1,999.9 m/min	0.01 hasta 99.99 m/min0.1 por encima

Fornitora

Suministrado con

• módulo de medida por contacto
• extremo cóncavo
• extremo convexo
• adhesivos reflectantes
• manual de utilización
  • 4 pilas
