Tipo di prodotto	Tachimetro digitale con/senza contatto
Marca	Multimetrix
Modello	RPM82
Dimensioni	160 x 72 x 37 mm
Peso	300 g (con pile)
Alimentazione	4 pile 1.5 V (tipo AA)
Display	5 cifre
Tempo di campionamento	500 ms
Selezione gamma	Automatica
Distanza di rilevamento (senza contatto)	50 a 500 mm
Campi di misura	Senza contatto: 2.5 – 99,999 giri/min; Contatto: 0.5 – 19,999 giri/min; Velocità superficiale: 0.05 – 1,999.9 m/min
Risoluzione	0.1 giri/min fino a 999.9 giri/min, poi 1 giri/min; velocità superficiale: 0.01 m/min fino a 99.99 m/min, poi 0.1 m/min
Precisione	0.05 % + 1 cifra
Funzioni principali	Misura senza contatto (laser), misura con contatto (punta), misura della velocità superficiale (ruota), memorizzazione dei valori (ultimo, max, min)
Manutenzione e pulizia	Pulire con un panno umido e acqua saponata; non utilizzare solventi né abrasivi
Sostituzione delle pile	Icona batteria scarica; aprire l'alloggiamento, sostituire le 4 pile 1.5 V
Conservazione	Rimuovere le pile se non utilizzato per più di 60 giorni
Sicurezza	Conforme alle norme EN 50081-1 e EN 50082-1
Garanzia	1 anno contro difetti di materiale e di fabbricazione
Riparabibilità	Riparazione solo da parte del costruttore; non aprire/modificare senza autorizzazione
Accessori forniti	Modulo di misura a contatto, punta concava, punta convessa, ruota per velocità superficiale, adesivi riflettenti, 4 pile, manuale di funzionamento
Temperatura di utilizzo	0 a 50 °C
Umidità relativa	< 80 % UR
Consumo	50 mA

Domande frequenti - RPM82 MULTIMETRIX

Come utilizzare il tachimetro in modalità senza contatto?

Posizionare il selettore su RPM foto, applicare un adesivo riflettente sull'oggetto rotante, premere il pulsante Misura e allineare il laser sul bersaglio. Il LED di controllo si accende quando l'allineamento è corretto.

Come misurare con contatto?

Posizionare il selettore su RPM contatto, installare la punta adatta sul modulo di misura a contatto, premere Misura e allineare la punta con il centro dell'albero rotante.

Come misurare una velocità superficiale?

Posizionare il selettore su m/min contatto, installare la ruota per velocità superficiale, premere Misura e mantenere la ruota a contatto con la superficie in movimento.

Come visualizzare i valori memorizzati?

Rilasciare il pulsante Misura, lo strumento registra automaticamente l'ultimo valore, il valore max e il valore min. Premere il pulsante mem: una volta per visualizzare l'ultimo valore (LA), due volte per il max (UP), tre volte per il min (dn).

Che tipo di pile utilizzare e come sostituirle?

Utilizzare 4 pile 1.5 V (tipo AA). L'icona batteria scarica si accende. Aprire il vano pile sul retro, rimuovere le vecchie e inserire le nuove rispettando la polarità.

Come pulire il tachimetro?

Pulire periodicamente con un panno umido imbevuto di acqua saponata. Non utilizzare materiali abrasivi né solventi.

Qual è la precisione dello strumento?

La precisione è di 0.05 % + 1 cifra.

Quali sono gli accessori forniti?

Il tachimetro viene fornito con: modulo di misura a contatto, punta concava, punta convessa, ruota per velocità superficiale, adesivi riflettenti, 4 pile e un manuale di funzionamento.

Cosa fare se il tachimetro non si accende?

Controllare le pile: aprire l'alloggiamento e sostituire le pile se necessario. Assicurarsi che i contatti siano puliti.

Posso riparare lo strumento da solo?

No, lo strumento deve essere riparato solo dal costruttore. Qualsiasi intervento non autorizzato annulla la garanzia.

MANUALE UTENTE RPM82 MULTIMETRIX

Libretto d'istruzioni

Introduzione	Complimenti per l'acquisto del presente tachimetro.Il presente tachimetro è di utilizzazione molto semplice, è destinato a misurare la velocità di rotazione in giri/min e m/min a distanza o tramite contatto.Utilizza dei componenti di lunga durata ed una scatola di plastica leggera e solida. Il design della scatola è stato sviluppato specificatamente per convenire a tutte le mani.
Sicurezza	Esso è conforme alla norma :EN 50081-1 : EN 55022EN 50082-1 : EN 55024
Garanzia	Il presente materiale è garantito contro qualsiasi eventuale difetto di materiale o vizio di fabbricazione, conformemente alle condizioni generali di vendita.Durante questo periodo, l'apparecchio può essere riparato solo dal costruttore. Egli si riserva il diritto di procedere sia alla riparazione, sia alla sostituzione di tutto o di parte dell'apparecchio.In caso di ritorno del materiale al costruttore, il trasporto andata è a carico del cliente.La garanzia non si applica a seguito di :utilizzazione impropria del materiale o in associazione con un accessorio non compatibilemodifica del materiale senza autorizzazione esplicita dei servizi tecnici del costruttoreintervento effettuato da persona non autorizzata dal costruttoreadattamento ad una applicazione particolare, non prevista dalla definizione del materiale o dal manuale di funzionamentocaduta, urto o inondazione.
Sballare, re-imballare	Tutto il materiale è stato verificato meccanicamente ed elettricamente prima della spedizione.A ricezione, procedete ad una verifica rapida per rilevare qualsiasi eventuale danno subito durante il trasporto. Se del caso, contattate immediatamente il nostro servizio commerciale ed emettete le riserve legali presso il trasportatore.In caso di rispedizione, utilizzate preferibilmente l'imballaggio d'origine.Indicate il più chiaramente possibile, con una nota allegata al materiale, i motivi della rispedizione.
Manutenzione
Verifica metrologica	Come tutti gli apparecchi di misura o di prova, è necessaria una verifica periodica Informazioni e coordinate a richiesta : Tel. [phone] Fax [phone].
Cura	Scollegare lo strumento, pulirlo con un panno leggermente imbevuto di acqua e sapone, lasciare asciugare prima dell'uso. Non usare prodotti abrasivi, né solventi.
Sostituzione delle pile	Sostituisci le pile quando il simbolo si visualizza :Togli il coperchio del vano pila, cambia le pile ed procedi al rimontaggio (coperchio del vano pila e vite).
Magazzinaggio	Togli le pile e conservala separatamente, se l'apparecchio di misura non viene utilizzato per un lasso di tempo superiore a 60 giorni.

Descrizione dell'apparecchio

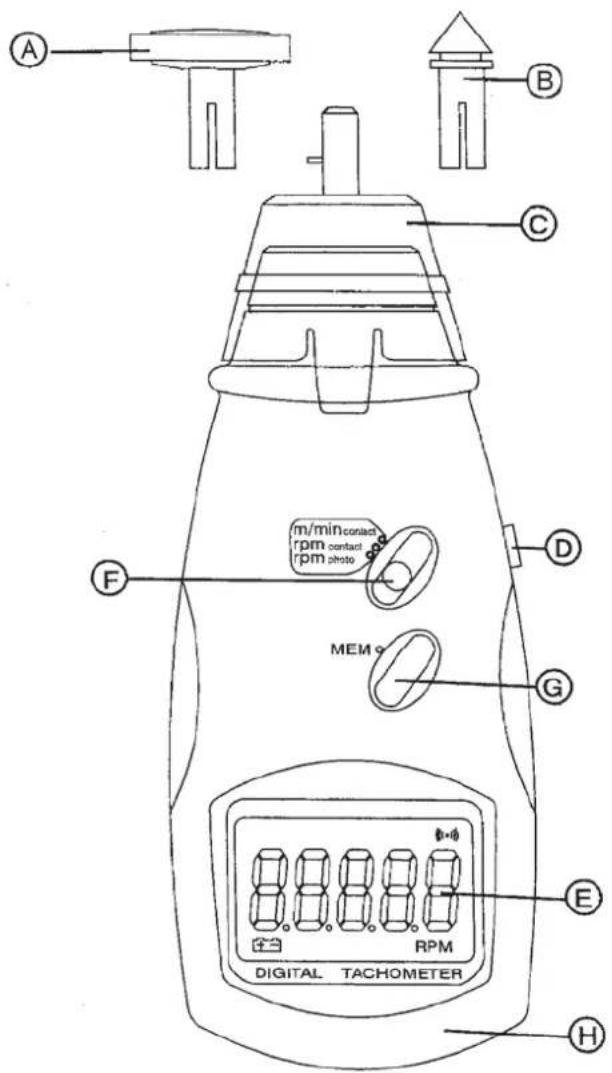

Pannello anteriore

A. Ruota per velocità di superficie
B. Adattatore RPM
C. Modulo misura per contatto
D. Pulsante misura
E. Display
F. Selettore di funzione
G. Pulsante memoria
H. Coperchio della pila

Descrizione funzionale

Procedura per misura senza contatto	Metti il selettore di funzione su "RPM foto".Applica degli adesivi sull'oggetto rotativo da misurare.Premi sul pulsante di misura ed allinea il laser con il target.Verifica che la spia luminosa di controllo si visualizzi quando il target è allineato con il laser (circa 1 o 2 secondi).
Adesivo riflettente	Taglia dei quadrelli di circa 12 mm ed applica un quadrello su ogni oggetto rotativo .La parte non riflettente deve sempre essere più importante che il quadrello adesivo.Se l'oggetto da misurare è normalmente riflettente, applica della pittura o dello scotch nero prima di incollare il quadrello.L'oggetto da misurare deve sempre essere pulito e liscio prima di incollare l'adesivo.
Velocità di rotazione molto bassa	Dato che è facile ottenere una risoluzione elevata ed un tempo di campionatura rapido, noi suggeriamo all'utilizzatore di utilizzare più quadrelli riflettenti. In seguito, è sufficiente dividere il risultato letto per il numero di adesivi per ottenere la velocità di rotazione reale.
Procedura di misura con contatto
Misura RPM	Poni il selettore di funzione su "RPM contatto".Installa il puntale adeguato sul modulo di misura a contatto.Premi il pulsante di misura e lentamente allinea il puntale con il centro dell'albero rotativo. Sii sicuro che l'allineamento fra il tachimetro e l'albero sia sempre rispettato.
Misura di velocità di superficie	Metti il selettore di funzione su "m/min contatto".Installa la ruota per velocità di superficie.Premi il pulsante di misura.
Pulsante memoria	Se lasci il pulsante di misura, lo strumento registra automaticamente l'ultimo valore, il valore massimo ed il valore minimo.Per ottenere questi dati, premi il pulsante "mem":1 volta per visualizzare l'ultimo valore, "LA" lampeggia2 volte per visualizzare il valore massimo, "UP" lampeggia3 volte per visualizzare il valore minimo, "dn" lampeggia

Caratteristiche techniche

Caratteristiche
Display	5 cifre
Tempi di campionatura	0.5 s
Distanza di rilevazione per misura senza contatto	500 ms
Precisione	0.05 % + 1 cifre
Selezione di gamma	automatica
Temperatura di utilizzo	0 °C to 50 °C
Umidità d'utilizzazione	80 % max. RH
Alimentazione	4 x 1.5 V pile
Consumo	approx. 50 mA
Peso	300 g
Dimensioni	160 x 72 x 37 mm

	Escursione di misura	Risoluzione
RPM senza contatto	da 2.5 a 99,999 RPM	0.1 fino a 999.9 RPM1 al di sopra
Contatto RPM	da 0.5 a 19,999 RPM	0.1 fino a 999.9 RPM1 al di sopra
Velocità di superficie	da 0.05 a 1,999.9 m/min	0.01 fino a 99.99 m/min0.1 al di sopra

Rifornimento

Fornito con

• modulo di misura tramite contatto
• puntale concavo
• puntale convesso
• adesivi riflettenti
• manuale d'utilizzazione
• 4 pile
