FOIRE AUX QUESTIONS - XA3051 MULTIMETRIX

Comment régler la tension de sortie ?

Utilisez le potentiomètre de réglage tension gros (n°9) pour un ajustage rapide, et le potentiomètre fin (n°10) pour un réglage précis. La tension s'affiche sur l'écran digital.

Comment utiliser l'alimentation en source de courant constant ?

Bloquez les potentiomètres de tension (9 et 10) en butée droite (tension max.) et le potentiomètre de courant (4) en butée gauche. Connectez la charge, puis réglez le courant désiré avec le potentiomètre (4). Le voyant CC (courant constant) s'allume.

Que signifient les voyants CC et CV ?

Le voyant CC (Constant Current) indique que l'alimentation fonctionne en mode courant constant. Le voyant CV (Constant Voltage) indique le mode tension constante. Un seul voyant est allumé à la fois, selon le mode de régulation actif.

Comment régler la limitation de courant ?

Éteignez l'appareil et court-circuitez les bornes de sortie (+) et (-). Remettez sous tension et réglez le potentiomètre (4) pour afficher la valeur du courant limite désiré. Ensuite, éteignez, enlevez le court-circuit, branchez la charge et rallumez.

Quels sont les fusibles de remplacement ?

Utilisez un fusible de type T 2A / 250 V. Il se trouve dans un porte-fusible à l'arrière de l'appareil. Débranchez toujours l'appareil avant de remplacer le fusible.

Comment nettoyer l'alimentation ?

Débranchez l'instrument. Nettoyez-le avec un chiffon légèrement imbibé d'eau savonneuse. Laissez sécher complètement avant de le réutiliser. N'utilisez jamais de produits abrasifs ni de solvants.

Quelles sont les conditions de stockage recommandées ?

Stockez l'instrument dans un endroit sec, ventilé et propre. En cas de non-utilisation prolongée, débranchez le cordon secteur. Évitez les changements brusques de température pour prévenir la condensation interne.

Quelle est la tension maximale de sortie par rapport à la terre ?

Ne dépassez jamais une tension totale de sortie de plus de 60 V crête par rapport à la terre (mode commun) pour des raisons de sécurité.

Comment brancher la charge ?

Connectez la charge entre la borne de sortie positive (+) (n°7) et la borne négative (-) (n°5). La borne de terre fonctionnelle (n°6) peut être utilisée pour la mise à la terre si nécessaire. Assurez-vous que l'alimentation est hors tension lors du branchement.

Quels sont les accessoires fournis avec l'appareil ?

La livraison inclut la notice de fonctionnement, 2 fusibles de rechange (T 2A / 250 V) et un cordon secteur.

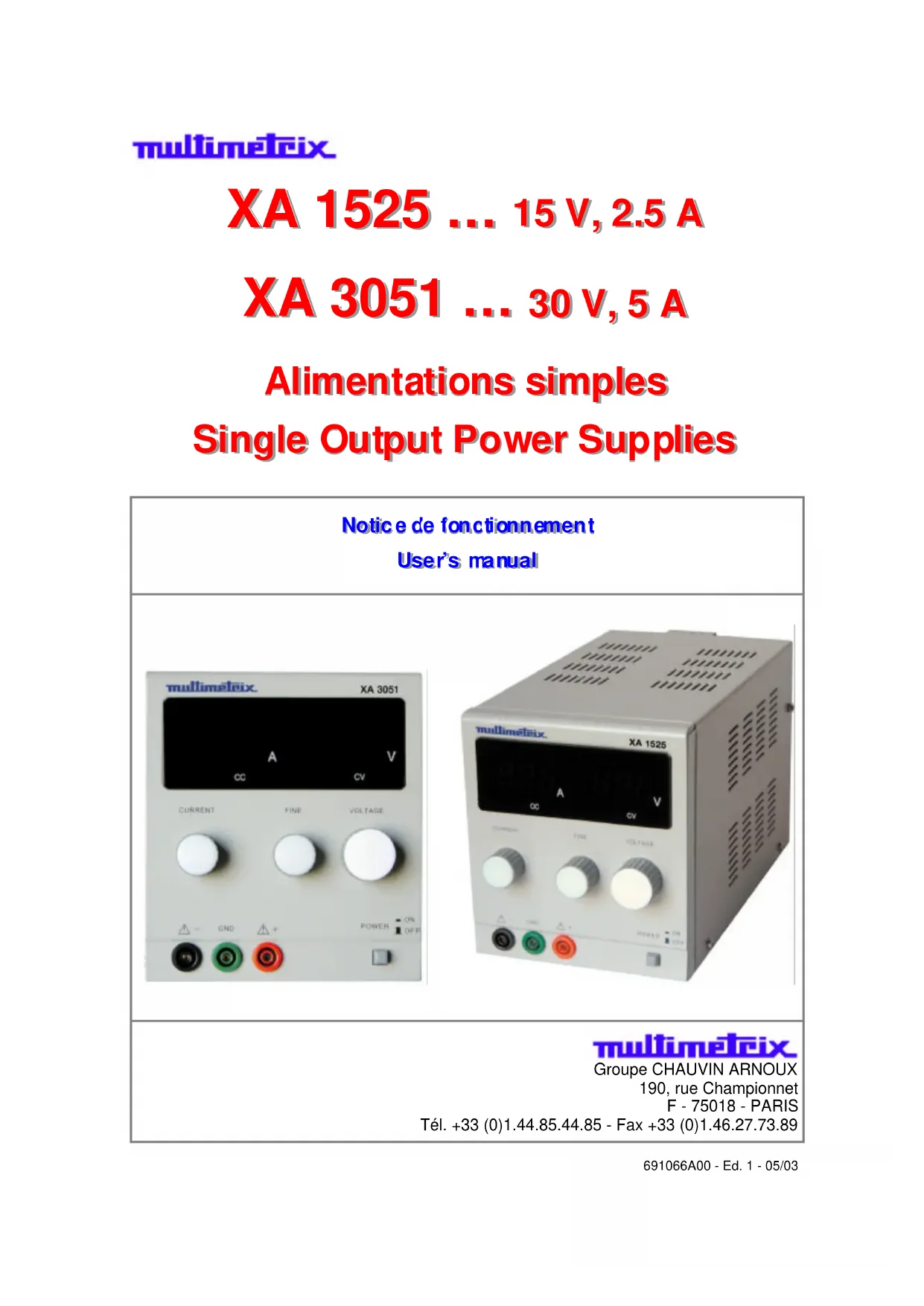

MODE D'EMPLOI XA3051 MULTIMETRIX

Notice de fonctionnement

User's manual

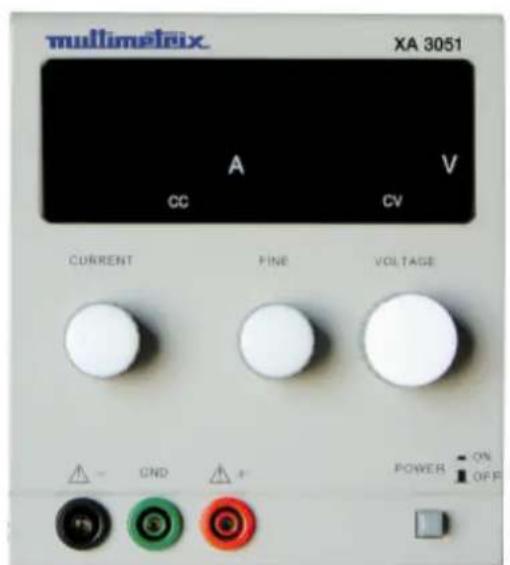

mullimatrix XA 3051 A V CC CV CURRENT FINE VOLTAGE ON POWER ON OFF TX S O

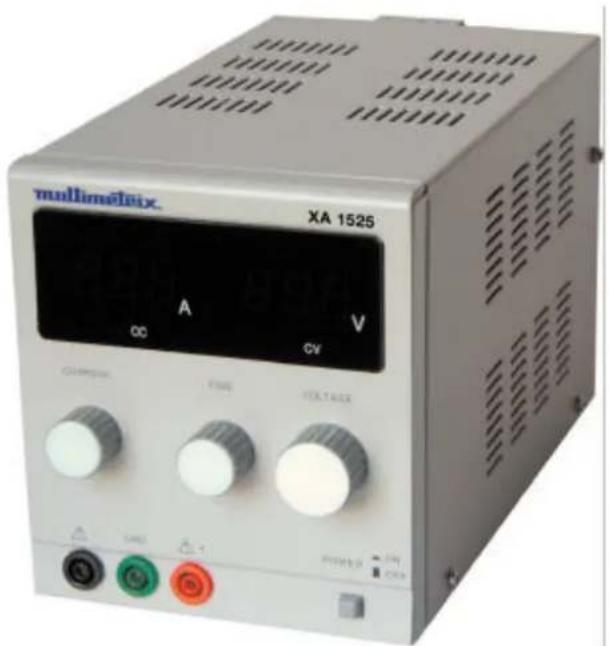

mullimeleix XA 1525 A V CC CV COMETER TIME VELETAUX POWER: 100 OFF: 0.0000 OFF: 0.0000 OFF: 0.0000

multimetreix

Groupe CHAUVIN ARNOUX

190, rue Championnet

F - 75018 - PARIS

Tél. [phone] - Fax [phone]

Instructions générales

Introduction

Vous venez d'acquérir une alimentation stabilisée de la gamme MULTIMETRIX ; nous vous remercions de votre confiance.

Cet instrument est conforme à la norme de sécurité NF EN 61010-1 (2001), isolation simple, relative aux instruments de mesures électroniques.

Pour en obtenir le meilleur service, lisez attentivement cette notice et respectez les précautions d'emploi.

Le non-respect des avertissements et/ou des instructions d'utilisation peut endommager l'appareil et/ou ses composants et se révéler dangereux pour l'utilisateur.

Sécurité

Cette alimentation respecte la norme de sécurité EN 61010-1, classe 1, degré de pollution 2. Elle a été conçue pour une utilisation en intérieur, en altitude inférieure à 2000 m, à une température comprise entre 0°C et 50°C avec une humidité relative < 80 % jusqu'à 40°C.

	XA 1525 XA 3051
Sorties alimentationCatégorie de surtensionTension maximale de sortie	CAT II - 15 VDC	CAT II - 30 VDC
Alimentation secteurCatégorie de surtensionTension d'alimentationConsommation	CAT II - 110 VAC / 230 VAC ± 10 %

Définition des catégories d'installation (cf. CEI 664-1)

CAT1 : Les circuits de CAT1 sont des circuits protégés par des dispositifs limitant les surtensions transitoires à un faible niveau. Exemple : circuits électroniques protégés

CAT II : Les circuits de CAT II sont des circuits d'alimentation d'appareils domestiques ou analogues, pouvant comporter des surtensions transitoires de valeur moyenne.

Exemple : alimentation d'appareils ménagers et d'outillage portable

CAT III : Les circuits de CAT III sont des circuits d'alimentation d'appareils de puissance pouvant comporter des surtensions transitoires importantes.

Exemple : alimentation de machines ou appareils industriels

CAT IV : Les circuits de CAT IV sont des circuits pouvant comporter des surtensions transitoires très importantes.

Exemple : arrivées d'énergie

Précautions

Avant l'utilisation

L'utilisation de cette alimentation implique de la part de l'utilisateur, le respect des règles de sécurité habituelles permettant :

• de se protéger contre les dangers du courant électrique,
• de préserver l'alimentation contre toute fausse manœuvre.

Pour votre sécurité, n'utilisez que le cordon livré avec l'appareil. Avant chaque utilisation, veillez à ce qu'il soit en parfait état. Il doit être branché sur le réseau avant de connecter les sorties.

Instructions générales (suite)

Pendant l'utilisation

* Toute interruption du conducteur de protection, à l'intérieur ou à l'extérieur de l'instrument, ou débranchement de la borne de terre de protection, risque de rendre l'instrument dangereux. L'interruption intentionnelle est interdite.
* Lorsque cet instrument doit être alimenté par l'intermédiaire d'un autotransformateur extérieur en vue d'une réduction de la tension, s'assurer que la borne commune est raccordée au neutre (pôle mis à la terre) du circuit d'alimentation.
* La fiche ne doit être introduite que dans une prise munie d'une pièce de contact de mise à la terre. La connexion de sécurité ne doit pas être interrompue par l'utilisation d'une rallonge sans conducteur de protection.
* Lorsque l'ordre de grandeur des paramètres tension et courant souhaités n'est pas connu, commencez par utiliser les valeurs les plus faibles.
* Avant de débrancher les cordons de liaison du circuit en essai, assurez-vous que l'alimentation est hors tension. Cela évite de créer des extra-courants de rupture ou de fermeture qui, pour de fortes intensités, risquent de faire fondre inutilement le fusible.
* Ne dépassez jamais une tension totale de sortie de plus de 60 V crête par rapport à la terre (mode commun).
* L'appareil doit être installé dans un endroit ventilé. Veillez à ne pas obstruer les trous d'aération.

Symboles sur l'instrument

Attention : Référez-vous à la notice. Une utilisation incorrecte peut endommager l'appareil et mettre en jeu votre sécurité.

Terre de protection Surface chaude

Consignes

* Avant toute ouverture de l'appareil, déconnectez-le impérativement de toute source de courant électrique et des circuits de mesure et assurez-vous de ne pas être chargé d'électricité statique, ce qui pourrait entraîner la destruction d'éléments internes.
* Le fusible doit être remplacé par un modèle identique à celui d'origine. Il se situe dans un porte fusible, à l'arrière de l'appareil.
* Lorsque l'appareil est ouvert, certains condensateurs internes peuvent conserver un potentiel dangereux même après avoir mis l'appareil hors tension.
* En cas de défauts ou contraintes anormales, mettez l'appareil hors service et empêchez son utilisation jusqu'à ce qu'il soit procédé à sa vérification.
* Tout réglage, entretien ou réparation de l'instrument ne doit être effectué que par un personnel qualifié.
* Une « personne qualifiée » est une personne familière avec l'installation, la construction, l'utilisation et les dangers présentés. Elle est autorisée à mettre en service et hors service l'installation et les équipements, conformément aux règles de sécurité.

Instructions générales (suite)

Dispositif de sécurité	Le fusible protège le primaire du transformateur d'alimentation contre les erreurs de tension réseau.Utiliser uniquement un fusible de type : T 2A / 250 V : XA 3051T 1.5A / 250 V : XA 1525
Garantie	Ce matériel est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente.Durant la période de garantie, l'appareil ne peut être réparé que par le constructeur, celui-ci se réservant la décision de procéder soit à la réparation, soit à l'échange de tout ou partie de l'appareil. En cas de retour du matériel au constructeur, le transport aller est à la charge du client. La garantie ne s'applique pas suite à :1. une utilisation impropre du matériel ou par association de celui-ci avec un équipement incompatible2. une modification du matériel sans autorisation explicite des services techniques du constructeur3. l'intervention effectuée par une personne non agréée par le constructeur4. l'adaptation à une application particulière, non prévue par la définition du matériel ou par la notice de fonctionnement5. un choc, une chute ou une inondation.
Vérification métrologique	Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.Renseignements et coordonnées sur demande :Tél. [phone] - Fax [phone].
Entretien	Débranchez l'instrument, puis nettoyez-le avec un chiffon légèrement imbibé d'eau savonneuse ; laissez sécher avant utilisation.N'utilisez jamais de produits abrasifs, ni de solvants.
Stockage	Afin de garantir les caractéristiques de l'alimentation, après une durée de stockage dans des conditions d'environnement extrêmes, attendez le temps nécessaire pour que l'appareil revienne dans les conditions normales de mesures (voir spécifications d'environnement).En particulier, un changement violent de température ambiante (froid à chaud) peut entraîner une condensation à l'intérieur de l'appareil et provoquer des court-circuits.Le débrancher en cas de non-utilisation prolongée.
Déballage et ré-Emballage	L'ensemble du matériel a été vérifié mécaniquement et électriquement avant l'expédition.Toutefois, il est conseillé de procéder à une vérification rapide pour détecter toute détérioration éventuelle lors du transport. Si tel était le cas, faites alors immédiatement les réserves d'usage auprès du transporteur.En cas de réexpédition, utilisez l'emballage d'origine et indiquez, par une note jointe à l'appareil, les motifs du renvoi.

Description de l'appareil

Présentation

Cette alimentation simple de haute précision est conçue pour répondre aux besoins de l'industrie, de l'enseignement, des laboratoires et des services de maintenance.

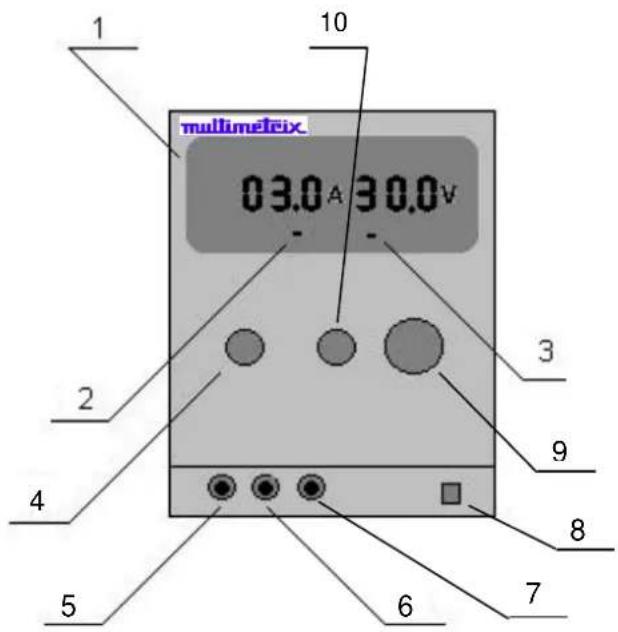

Face avant (illustration)

1 10 multimetreix 03.0 A 30.0 V - - 2 3 4 5 6 7 8 9

Organes de commande

1. Affichage digital du courant et de la tension en sortie
2. LED Indicateur de régulation pour un courant constant (CC)
3. LED Indicateur de régulation pour une tension constante (CV)
4. Potentiomètre de réglage du courant
5. Borne de sortie négative (-)
6. Borne de terre fonctionnelle
7. Borne de sortie positive (+)
8. Interrupteur MARCHE/ARRET
9. Potentiomètre de réglage tension « gros »
10. Potentiomètre de réglage tension « fin »

Description fonctionnelle

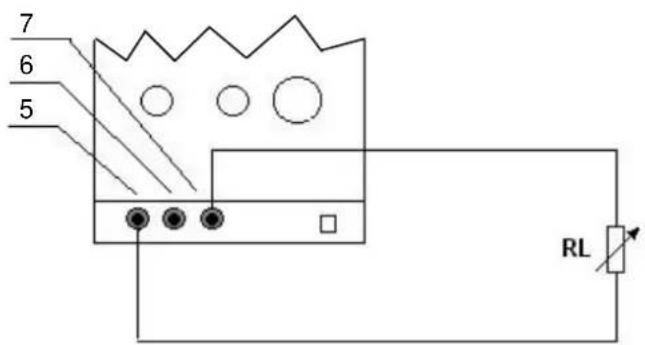

Connexion

7 6 5 RL

Réglage de la tension et du courant

Utilisation en source de courant constant

Utilisation en source de tension constante

LCD 3 digits (résolution : 2½ digits)

Attention

• Connectez la charge souhaitée comme indiqué ci-dessus.
• Mettez l'alimentation sous tension.
  • La tension et le courant s'affichent.
• Réglez à l'aide des potentiomètres jusqu'à ce qu'ils atteignent les valeurs désirées.
• Mettez l'alimentation sous tension.
• Bloquez les potentiomètres (9) et (10) en butée droite (tension max.) et le potentiomètre (4) en butée gauche.
• Connectez votre charge.
• Réglez le potentiomètre (4) jusqu'à la valeur de courant désirée.
  • Le voyant (2) est allumé et le voyant (3) est éteint.
• Positionnez le potentiomètre de réglage de courant (4) sur sa valeur maximale.
• Mettez l'alimentation sous tension et régler la tension à l'aide des potentiomètres (9) et (10).
  • Le voyant (3) est allumé et le voyant (2) est éteint.
• Pour régler la limitation de courant : arrêtez l'appareil et court-circuitez les sorties 5 (+) et 7 (-).
• Remettez sous tension et réglez le potentiomètre (4) pour afficher la valeur du courant limite désiré.
• Eteignez l'instrument. Enlevez le court-circuit et branchez la charge.
• Remettez sous tension.

Pour une meilleure indication de la valeur mesurée, utilisez un appareil de mesure externe.

• Cet instrument est très bien protégé. En cas de court-circuit, le courant en sortie est limité. Des circuits de contrôle limitent la puissance dissipée pour ne pas endommager l'instrument. Il faut cependant débrancher dès que possible l'appareil et retirer le court-circuit.
  • Stockez l'instrument dans un endroit sec, ventilé et propre.
• Débranchez le cordon secteur en cas de non-utilisation prolongée.

Caractéristiques

Caractéristiques techniques

	XA 1525 XA 3051
Tension en entrée	110 VAC ± 10 %, 230 VAC ± 10 %, 50 / 60 Hz
Courant en sortie	0 à 2.5 A 0 à 5 A
Tension en sortie	0 à 15 V 0 à 30 V
Consommation	< 100 VA - 95 W max.	< 350 VA - 275 W max.
Affichage	Tension ± 1 % + 2 digitsCourant ± 2 % + 2 digits
Régulation	Tension ± 0,05 % + 5 mVCourant ± 0,5 % + 5 mA
Stabilité	Ondulation < 1 mVrms
Compatibilité électromagnétique
Immunité	EN 55024
Emission	EN 55022 – EN 61000-3-2 – EN 61000-3-3
Caractéristiques générales
Affichage	numérique à LED - 3 digits - Tension et Courant simultané
Réglage	par potentiomètre
Sécurité	EN 61010-1 (2001) – CAT II 300 V – Pollution 2
Dimensions	290 x 132 x 160 mm
Masse	≈ 6,3 kg
Accessoires	Notice de fonctionnement2 fusiblesCordon secteur
