Type de produit	Testeur de prise 2P+T et de disjoncteur différentiel jusqu'à 30 mA
Marque	Multimetrix
Modèle	VT11
Tension nominale	230 V
Fréquence	50 / 60 Hz
Sensibilité différentielle	30 mA
Protection en surtensions	300 V AC / DC
Plage de température	0 à 40 °C
Humidité relative	< 80 %
Dimensions (L x l x H)	78 x 72 x 79 mm
Masse	Environ 70 g
Sécurité	IEC 61010 300 V CAT II
Catégorie de mesure	CAT II
Utilisation	Intérieur, altitude < 2000 m, degré de pollution 2
Entretien et nettoyage	Chiffon humide et savon. Sécher avant réutilisation. Pas de produits abrasifs ni solvants.
Garantie	1 an contre défauts de matière ou vice de fabrication
Fonctions principales	Contrôle de prise 2P+T (câblage, terre, phase, neutre) ; test de disjoncteur différentiel 30 mA ; détection de terre sous tension via contact PE test

FOIRE AUX QUESTIONS - VT11 MULTIMETRIX

Comment tester une prise 2P+T avec le VT11 ?

Insérez l'appareil dans la prise. Les voyants indiquent l'état du câblage. Consultez le tableau des séquences dans la notice pour interpréter les voyants. Si un défaut est affiché, corrigez-le avant de refaire un test.

Que signifie le symbole triangle (△) lors du test PE ?

Si le symbole △ apparaît en posant le doigt sur le contact PE test, cela signifie que le conducteur de terre est sous tension : il y a danger. Arrêtez immédiatement le test et vérifiez l'installation.

Comment tester un disjoncteur différentiel 30 mA ?

D'abord, contrôlez la prise 2P+T et corrigez les défauts éventuels. Ensuite, appuyez brièvement (3 secondes max) sur le bouton poussoir. Si le disjoncteur ne déclenche pas, il est défectueux.

Quels sont les voyants pour un câblage correct ?

Pour un câblage OK avec phase à droite, seul le voyant L (Phase) est allumé, les voyants N (Neutre) et PE (Terre) sont éteints. Consultez le tableau complet dans la notice pour les autres séquences.

Le VT11 peut-il détecter une inversion entre neutre et terre ?

Non, le VT11 ne peut pas différencier le fil de terre du fil de neutre. Une inversion entre N et PE n'est pas détectable par cet appareil.

Quelles sont les précautions d'emploi du VT11 ?

N'utilisez pas l'appareil comme testeur de tension. Débranchez-le après chaque test. Ne l'utilisez pas s'il est endommagé. Respectez les conditions : intérieur, température 0-40°C, altitude <2000 m, pollution degré 2.

Comment nettoyer le VT11 ?

Nettoyez l'appareil avec un chiffon humide et du savon. N'utilisez jamais de produits abrasifs ni de solvants. Assurez-vous du séchage complet avant toute nouvelle utilisation.

Quelle est la garantie du VT11 ?

L'appareil est garanti 1 an contre tout défaut de matière ou vice de fabrication. Le fabricant peut choisir entre réparation ou remplacement. Les frais de port de retour sont à la charge du client. La garantie ne couvre pas les dommages dus à une utilisation inappropriée, modifications, chocs, chutes ou immersion.

Quels sont les symboles et leur signification ?

Attention : risque de danger, reportez-vous à la notice. Usage intérieur exclusivement. Pictogramme poubelle barrée : déchet d'équipement électrique et électronique à recycler séparément (DEEE). CE : conformité européenne. Symbole △ : contact tactile nécessitant un opérateur non isolé de la terre.

Quelles sont les caractéristiques techniques du VT11 ?

Tension nominale : 230 V, fréquence : 50/60 Hz, sensibilité différentielle : 30 mA, protection surtensions : 300 V AC/DC, plage température : 0-40°C, humidité : <80%, dimensions : 78x72x79 mm, masse : env. 70 g, sécurité : IEC 61010 300 V CAT II.

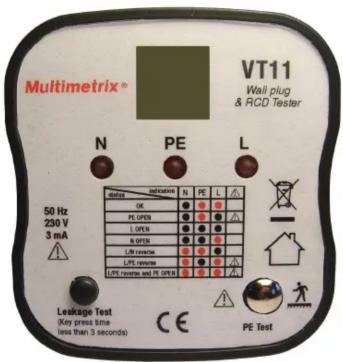

MODE D'EMPLOI VT11 MULTIMETRIX

Testeur de prise 2P+T et de disjoncteur différent, il jusqu'à 30 mA

Notice de fonctionnement

N : Neutre / Neutral

P (ou L) : Phase / Phase

E (ou PE) : Terre / Earth

FRANÇAIS

Le VT11 permet le contrôle en toute sécurité des prises 2P+T en régime TT et permet le contrôle des disjoncteurs différentiels jusqu'à 30 mA

Précautions d'emploi

N'utilisez pas cet appareil comme testeur de tension.

En fin de test, débranchez le testeur.

Ne connectez pas le testeur, s'il est endommagé.

Ce testeur ne peut pas différencier le fil de terre du fil du neutre.

Si vous utilisez ce testeur d'une façon qui n'est spécifiée, la protection

qu'il assure peut être compromise, vous mettant ainsi en danger.

Respectez les conditions d'environnement et de stockage.

Cet instrument portatif et autonome a été conçu pour une utilisation :

- en intérieur

- dans un environnement de degré de pollution 2,

- à une altitude inférieure à 2000 m,

- à une température comprise entre 0°C et 40°C.

Il est utilisable sur des installations 230 V de catégorie II.

Catégories de mesure (ou de surtension, ou d'installation)

Définition des catégories de surtension selon extraits des normes CEI 61010-1 Ed.3 (2010), CEI 60364 et CEI 60664-1:

CAT I : Mesurages effectués sur des circuits non reliés directement au réseau tels que des circuits spécialement protégés des circuits dérivés du réseau.

CAT II : Mesurages effectués sur des circuits directement branchés à l'installation basse tension. Exemples : mesurages sur des appareils électrodomestiques ou outillage portable.

CAT III : Mesurages effectués sur les circuits d'alimentation dans l'installation du bâtiment tels que les tableaux de distribution, disjoncteurs et installations fixes.

CAT IV : Mesurages effectués à la source de l'installation basse tension tels que primaire de dispositif de protection contre les surintensités, unités de contrôle d'ondulation ou compteurs.

Symboles

	Attention : risque de dangerReportez-vous à ce document et respectez les précautions d'emploi.
	Usage intérieur exclusivement
	Dans l'Union Européenne, ce produit fait l'objet d'un tri sélectif des déchets pour le recyclage des matériels électriques et électroniques conformément à la directive DEEE 2002/96/EC.
CE	Conformité Européenne
	Le contact tactile doit être réalisé par un opérateur non isolé par rapport à la terre.

Nettoyage

Nettoyez l'appareil avec un chiffon humide et du savon. N'utilisez jamais de produits abrasifs ni de solvants.

Assurez-vous du séchage de l'appareil avant de l'utiliser à nouveau.

Garantie

L'équipement est garanti contre tout défaut de matière ou vice de fabrication, conformément aux conditions générales de vente. Pendant la période de la garantie (1 an), le fabricant se réserve le droit de choisir entre sa réparation et son remplacement, en tout ou en partie.

En cas de retour de l'équipement au fabricant, les frais de port sont à la charge du client.

La garantie ne s'applique pas suite à :

- utilisation inappropriée de l'équipement.

- des modifications apportées à l'appareil.

- des dommages dus à des chocs, à des chutes ou à une immersion.

Mode d'emploi

Contrôle d'une prise 2P+T

1 – Insérer l'appareil dans une prise secteur 10-16 A

2 – Contrôler la séquence des voyants.

3 – Si une séquence de défaut est affichée. Corriger le défaut puis

faire un nouveau test

○ voyant éteint ● voyant allumé
Etat / Indication	N	PE	L
Câblage OK, phase à droite	○
Absence de terre	○		○
Absence de phase	○	○	○
Absence du neutre	○	○
Inversion phase et neutre			○
Inversion phase et terre		○
Inversion phase et terre etabsence de terre

4- Poser le doigt sur le contact marqué « PE test ».

Si l'écran fait apparaître le symbole △ le conducteur de terre est sous tension, il y a DANGER. Stopper le test et vérifier l'installation.

Nota : L'inversion du Neutre (N) et de la Terre (E) ne peut être détectée par le VT11

Contrôle d'une disjoncteur différentie80 mA ou inférieur)

- Procéder au contrôle de la prise 2P+T (voir chapitre précédent) et corriger éventuellement le défaut

- Procéder au test en appuyant un court instant (3 secondes maximum) sur le bouton poussoir.

- Si le déclenchement n'a pu être obtenu le disjoncteur est défectueux

Caractéristiques techniques

Tension nominale : 230 V

Gamme de fréquence : 50 / 60 Hz

Sensibilité de différentiel : 30 mA

Protection en surtensions : 300 V_AC / V_DC

Plage de température : 0 - 40°C

Humidité relative : < 80 %

Dimensions : 78 x 72 x 79

Masse : env. 70 g

Sécurité : IEC 61010 300 V CAT II

Multimetrix®

VT11
