MODE D'EMPLOI C.A 6609 CHAUVIN ARNOUX
β Testeur de sens moteur et rotation de phases
β Motor and Phase rotation indicator
ß Drehfeldrichtungsanzeiger
β Tester di senso motore e rotazione delle fasi
β Comprobador de sentido de motor y rotación de fases

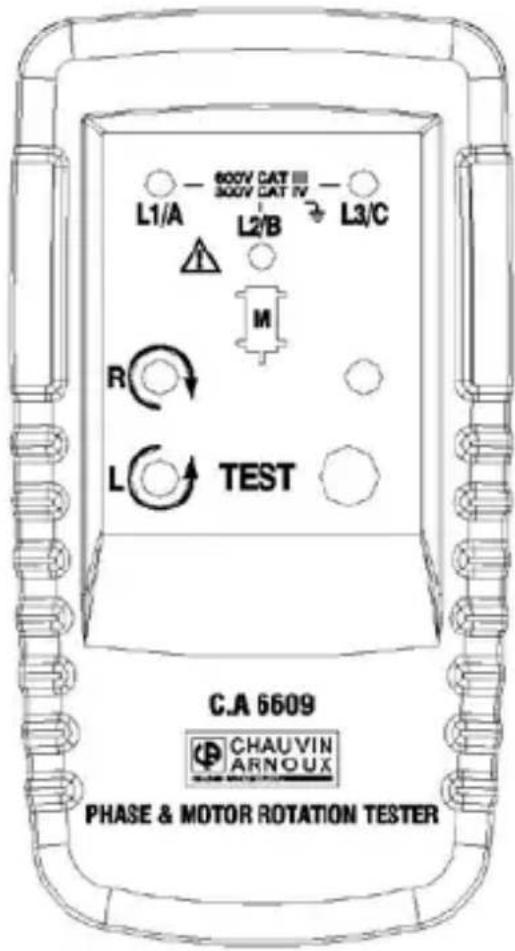

C.A 6609
ENGLISH
DEUTSCH
ITALIANO
ESPAÑOL
Notice de fonctionnement
User's manual
Bedienungsanleitung
Manuale d'uso
Vous venez d'acquérir un testeur de sens moteur et rotation de phases CA 6609 et nous vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
- lisez attentivement cette notice de fonctionnement,
• respectez les précautions d'emploi
Signification des symboles utilisés sur l'appareil
![]() | Attention, risque de danger. Se référer à la notice d fonctionnement. |
![]() | Orientation du moteur, à respecter pour posi tionner l'appareil. |
![]() | Pile |
![]() | Instrument protégé par une double isolation. |
![]() | Le marquage CE garantit la conformité aux directives européennes ainsi qu'aux réglementations en matière de CEM. |
![]() | Tri sélectif des déchets pour le recyclage des matériels élec triques et électroniques au sein de l'Union européenne.Conformément à la directive WEEE 2002/96/EC : ce matériel ne doit pas être traité comme déchet ménager. |
![]() | Terre. |
Français
Définition des catégories de mesure :
β CAT I: Circuits non reliés directement au réseau et spécialement protégés.
Exemple: circuits électroniques protégés.
β CAT II: Circuits directement branchés à l'installation basse tension.
Exemple: alimentation d'appareils électrodomestiques et d'outillage portable.
β CAT III: Circuits d'alimentation dans l'installation du bâtiment.
Exemple: tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
β CAT IV: Circuits source de l'installation basse tension du bâtiment.
Exemple: arrivées d'énergie, compteurs et dispositifs de protection.
1 PRÉCAUTIONS ET SÉCURITÉ D'UTILISATION
Cet appareil est conforme à la norme de sécurité IEC 61010-1.
Pour votre propre sécurité et pour prévenir tout dommage à votre appareil, vous devez suivre les instructions indiquées dans cette notice.
Cet appareil n'est pas un détecteur d'absence / présence de tension (VAT). Par conséquent, ne pas prendre en compte les voyants de présence de phase L1, L2, L3 comme détections de présence / absence de tension. Utilisez toujours un VAT pour effectuer cette vérification.
Cet appareil peut être utilisé dans des circuits électriques de catégorie III ne dépassant pas 600V par rapport à la terre.
Français
L'utilisation doit être en intérieur, dans un environnement de degré de pollution inférieur à 2, à une altitude inférieure à 2000m. L'appareil est donc utilisable en toute sécurité sur des réseaux triphasés 400V en milieu industriel.
Pour des raisons de sécurité, vous devez utiliser uniquement des cordons de mesure, de tension et catégorie au moins égales à celles de l'instrument et conformes à la norme IEC 61010-031.
β Ne pas utiliser en absence du couvercle de la trappe à pile ou si le boîtier est détérioré ou mal fermé.
β Ne pas mettre ses doigts à proximité de bornes non utilisées.
Si l'appareil est utilisé d'une façon non spécifiée dans la présente notice, la protection assurée par l'appareil peut être compromise.
β N'utilisez pas cet appareil s'il semble endommagé.
β Inspectez l'intégrité de l'isolation des cordons et du boîtier. Remplacez les cordons endommagés.
§ Soyez prudents lorsque vous travaillez en présence de tensions supérieures à 70Vdc ou 33Veff et 46,7Vpp, de telles tensions peuvent provoquer un risque d'électrocution. Selon les conditions, l'utilisation de protections individuelles est conseillée.
β Gardez toujours les mains derrière la garde physique des pointes de touche ou des pinces crocodiles.
β Toujours déconnecter tous les cordons de la mesure et de l'instrument avant d'ouvrir le boîtier.
β Utilisez toujours le type de pile ou batteries spécifié.
Français
2 DÉBALLAGE - EMBALLAGE
Tous les instruments sont contrôlés mécaniquement et électroniquement avant expédition. Toutes les précautions sont prises pour être sûr que vous recevrez l'instrument sans dommage. S'il y a dommage, avertissez immédiatement le transporteur.
3 INTRODUCTION
Le CA 6609 est destiné à faciliter la mise en œuvre des réseaux d'alimentation électrique triphasés et rassemble en un seul appareil les fonctions suivantes :
β Détermination du sens de rotation des phases ;
β Présence ou absence de phase (si tension par rapport au neutre > 100V) :
β Détermination du sens de rotation d'un moteur avec ou sans connexion ;
β Détermination de l'activation d'électrovanne sans connexion.

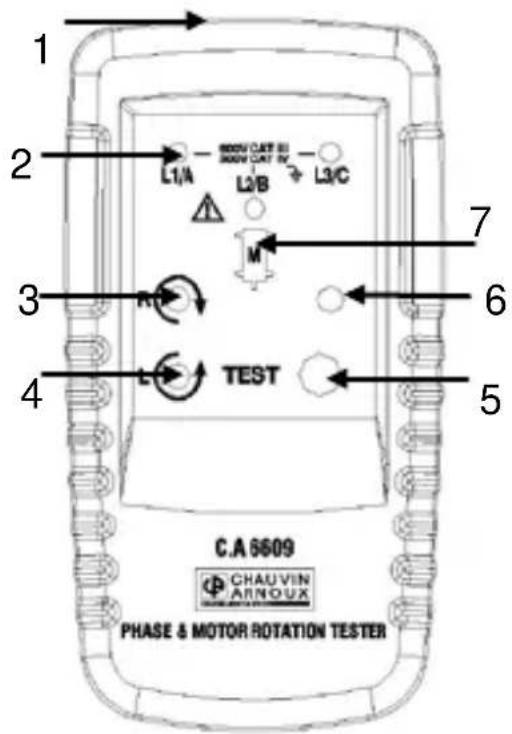

4 DESCRIPTION DE L'APPAREIL
2 Voyants L1, L2 et L3
3 Voyant vert de rotation horaire
4 Voyant rouge de rotation anti-horaire
5 Bouton marche/arrêt
6 Voyant vert de fonctionnement
7 Symbole pour orientation correcte CA 6609 sur moteur (§ 6)
5 UTILISATION DE L'INSTRUMENT
5.1 SENS DE ROTATION DES PHASES
Sur un réseau électrique triphasé :
- Raccordez les 3 cordons à l'instrument en respectant la correspondance des marquages.
- Raccordez les 3 pinces crocodiles aux 3 phases du réseau à tester.
- Appuyez sur le bouton ON. Le voyant vert indique le fonctionnement de l'instrument.
- Le voyant de rotation horaire (ou anti-horaire) indique le sens de rotation des phases.
Attention : un sens de rotation erroné peut être affiché si un cordon est raccordé, par erreur, au neutre du réseau.

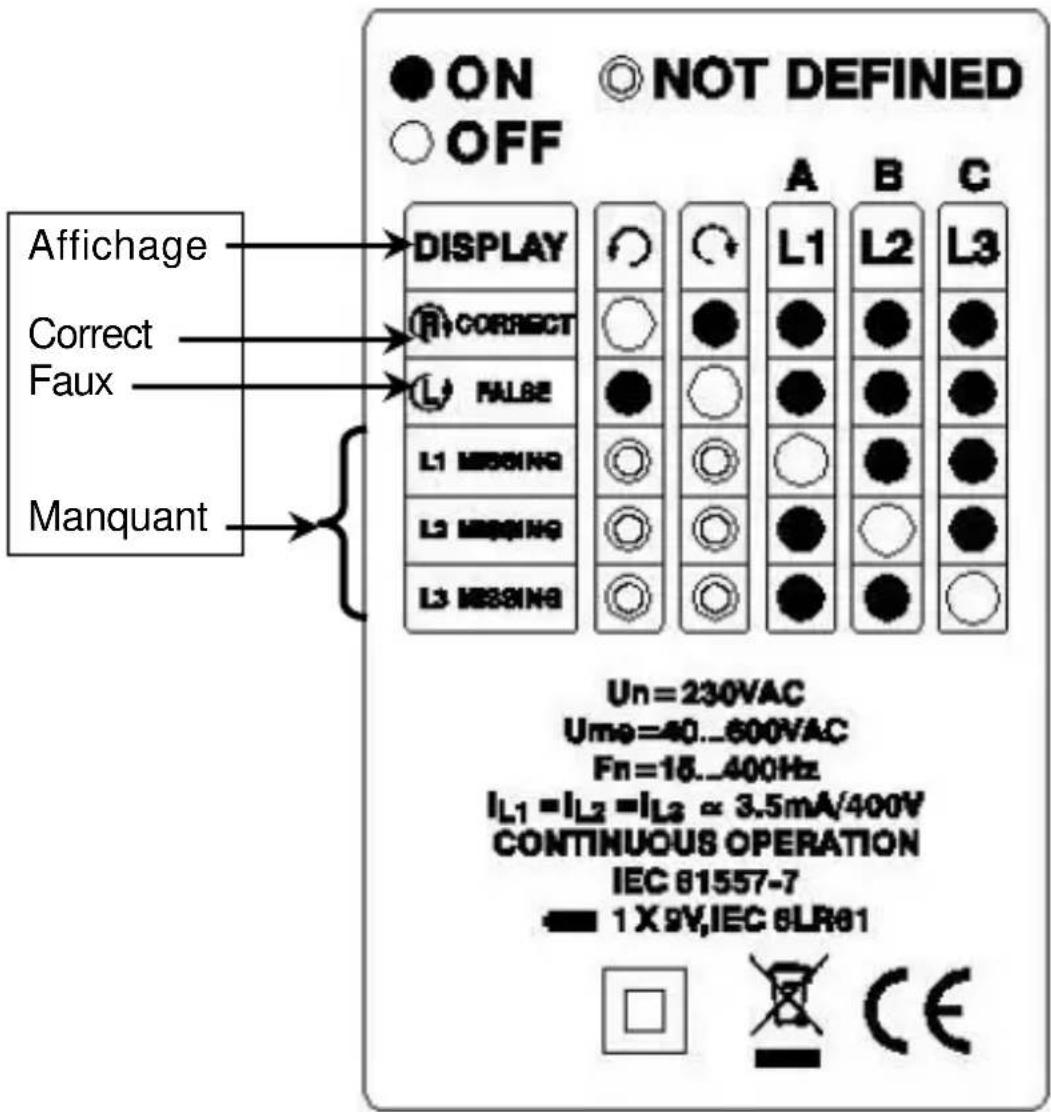

Le tableau ci-dessous (présent au dos de l'appareil) résume les différentes possibilités d'affichage.
Français
Français

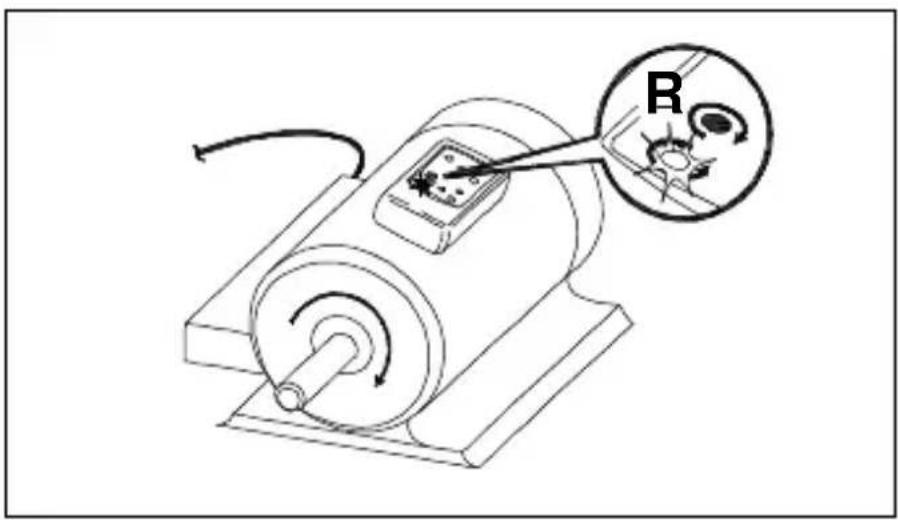

6 INDICATION DU SENS DU CHAMP TOURNANT OU SENS DE ROTATION SANS CONNEXION
- Aucun cordon ne doit être connecté à l'instrument ;
- Positionnez l'appareil sur le moteur, à moins de 2,5cm, parallèlement à l'arbre selon le sens du symbole de face avant.
- Appuyez sur le bouton ON. Le voyant vert indique le fonctionnement de l'instrument.
- Le voyant de rotation horaire ou anti-horaire s'allume pour indiquer le sens du champ tournant.
Attention : l'appareil n'est pas fonctionnel pour des moteurs pilotés par des convertisseurs de fréquence.

Le tableau ci-dessous résume les conditions requises à l'obtention d'un résultat de test fiable.
| Nombre de paires de pôles | Nombre de rotations du champ tournant (1/min) selon la fréquence (Hz) | Angle entre les pôles | ∅ minimum du carter du moteur | ||
| 16 2/3 | 50 | 60 | cm | ||
| 1 | 1000 | 3000 | 3600 | 60 | 5,3 |
| 2 | 500 | 1500 | 1800 | 30 | 10,7 |
| 3 | 333 | 1000 | 1200 | 20 | 16,0 |
| 4 | 250 | 750 | 900 | 15 | 21,4 |
| 5 | 200 | 600 | 720 | 12 | 28,7 |
| 6 | 167 | 500 | 600 | 10 | 32,1 |
| 8 | 125 | 375 | 450 | 7,5 | 42,8 |
| 10 | 100 | 300 | 360 | 6 | 53,5 |
| 12 | 83 | 250 | 300 | 5 | 64,2 |
| 16 | 62 | 188 | 225 | 3,75 | 85,6 |
7 DÉTERMINATION DU SENS DE BRANCHEMENT DES FILS DES PHASES SUR UN MOTEUR
- Raccordez les 3 cordons à l'instrument en respectant la correspondance des marquages ;
- Raccordez les 3 pinces crocodiles aux 3 broches phase du connecteur du moteur à tester ;
- Appuyez sur le bouton ON. Le voyant vert indique le fonctionnement de l'instrument ;
- Tournez l'arbre du moteur d'un demi-tour vers la droite ;
- Le voyant de rotation horaire ou anti-horaire s'allume pour indiquer le respect ou non de l'ordre de branchement des fils des phases.
Français
8 INDICATION SANS CONNEXION DE L'ACTIVATION D'UNE ÉLECTROVANNE
- Aucun cordon ne doit être connecté à l'instrument ;
- Positionnez l'appareil au plus près de l'électrovanne ;
- Appuyez sur le bouton ON. Le voyant vert indique le fonctionnement de l'instrument.
- Le voyant de rotation horaire ou anti-horaire s'allume pour indiquer la présence du champ généré lors de l'activation.
9 SPECIFICATIONS TECHNIQUES
9.1 CARACTÉRISTIQUES ÉLECTRIQUES
Tension maximale assignée : 600V CAT III
Tension de fonctionnement, en fonction rotation de phase :
Avec connexions : 40 à 600VAC entre phases (§ 5.1 et 7).
Sans connexion : 120 à 400VAC entre phases (§ 6).
Fréquence de fonctionnement : 15 à 400Hz
Intensité de test (par phase) : inférieure à 3,5mA
Alimentation : pile 9V (6LR61, 6LF222, 1604A, NEDA 1604)
Consommation inférieure à 20mA.
Les voyants de phases L1, L2; L3 s'allument à partir de 100V (tension phase-neutre).
Français
9.2 CARACTÉRISTIQUES MÉCANIQUES
Température de fonctionnement : 0 à 40°C
Stockage : -20^ < T < +50^ , HR < 80%
Taux d'humidité relative de fonctionnement : 15 à 80%
Altitude de fonctionnement : inférieure à 2000m
Degré de pollution de fonctionnement : inférieur à 2
Etanchéité : IP 40 (selon IEC 60529)
10 ENTRETIEN
10.1 NETTOYAGE
Déconnectez de toute source électrique avant nettoyage, entretien, démontage.
Nettoyer exclusivement à l'aide d'un tissu doux légèrement imbibé d'eau savonneuse puis d'eau claire.
Sécher complètement et parfaitement avant toute nouvelle utilisation.
Français
10.2 REMPLACEMENT DE LA PILE
Pour remplacer la pile, procéder comme suit:
- déconnecter les cordons de la source de mesure et au niveau de l'appareil ;
- desserrez la vis en bas de l'arrière de l'appareil ;
- retirez la trappe du logement de la pile ;
- remplacez la pile et re-fixez la trappe à l'aide de la vis.
Rappel : pour votre sécurité, ne jamais utiliser l'appareil si la trappe à pile est absente, détériorée ou mal remontée.
10.3 STOCKAGE
Si l'appareil ne doit pas être utilisé pendant une longue période, il est conseillé de stocker séparément l'instrument et la pile.
10.4 VÉRIFICATION MÉTROLOGIQUE
Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE.
Renseignements et coordonnées sur demande :
Tél.: 02 31 64 51 55 - Fax: 02 31 64 51 72
11 GARANTIE
Cet instrument est garanti contre tout défaut matériel ou de fabrication, conformément aux conditions générales de vente.
Durant la période de garantie (1 an) l'instrument doit être réparé uniquement par le fabricant, qui se réserve le droit de réparer l'instrument ou de l'échanger en tout ou en partie.
La garantie n'est pas applicable dans les cas suivants :
- mauvaise utilisation de l'instrument ou utilisation avec un équipement incompatible ;
- modifications de l'instrument sans autorisation explicite du service technique du fabricant ;
- travaux réalisés sur l'instrument par une personne non habilitée par le fabricant ;
- adaptation pour une application spécifique, non prévue dans la définition de l'instrument ou la notice de fonctionnement ;
- chocs, chutes ou immersion.
12 RÉPARATION
Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.
Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure), 01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.
13 POUR COMMANDER
Testeur sens moteur et rotation de phases CA6609 ... P01191305
Livré avec les éléments suivants :
- 3 cordons de test, noir, rouge, bleu,
- 3 pinces crocodiles noires,
- Sacoche de transport,
- Notice de fonctionnement.
