MANUALE UTENTE C.A 6609 CHAUVIN ARNOUX
Avete appena acquisito un tester di senso motore e rotazione delle fasi CA 6609 e vi ringraziamo della vostra fiducia.
Per ottenere dal vostro apparecchio le migliori prestazioni:
• Leggere attentamente questo modo d'uso,
• Rispettare le precauzioni d'uso.
Significato dei simboli utilizzati sull'apparecchio
![]() | Attenzione, rischio di pericolo. Riferirsi al libretto di funzionamento. |
![]() | Orientazione del motore, da rispettare per posizionare l’apparecchio. |
![]() | Pila |
![]() | Strumento protetto da un doppio isolamento. |
![]() | La marcatura CE garantisce la conformità alle direttive europee nonché alle regolamentazioni in materia di CEM. |
![]() | Cernita selettiva dei rifiuti per il riciclo dei materiali elettrici ed elettronici in seno all'Unione Europea. Conformemente alla direttiva WEEE 2002/96/EC: questo materiale non va trattato come rifiuto domestico. |
![]() | Terra. |
Definizione delle categorie di misura:
CAT I: Circuiti non collegati direttamente alla rete e particolarmente protetti
Esempio: circuiti elettronici protetti.
CAT II: Circuiti direttamente collegati all'impianto a bassa tensione.
Esempio: alimentazione d'apparecchi elettrodomestici e d'attrezzatura portatile.
CAT III: Circuiti d'alimentazione nell'impianto dell'edificio.
Esempio: tabella di distribuzione, disgiuntori, macchine o apparecchi industriali fissi.
CAT IV: Circuiti sorgente dell'impianto a bassa tensione dell'edificio.
Esempio: arrivo d'energia, contatori e dispositivi di protezione.
1 PRECAUZIONI E SICUREZZA D'UTILIZZO
Il presente apparecchio è conforme alla norma di sicurezza IEC 61010-1
Per la vostra sicurezza personale e per prevenire qualsiasi rischio di danno sul vostro apparecchio, dovete seguire le istruzioni indicate nel presente libretto.
Il presente apparecchio non è un rivelatore d'assenza / presenza de tensione (VAT). Di conseguenza, non prendere in considerazione le spie di presenza della fase L1, L2, L3 come rivelazioni di presenza / assenza di tensione. Utilizzate sempre un VAT per effettuare questa verifica.
Italiano
E' possibile utilizzare l'apparecchio nei circuiti elettrici di categoria III non superiori a 600V rispetto alla terra. L'utilizzo sarà all'interno, in un ambiente di grado d'inquinamento inferiore a 2, ad un'altitudine inferiore a 2000m. L'apparecchio è quindi utilizzabile con la massima sicurezza su reti trifasi 400V in ambiente industriale.
β Per ragioni di sicurezza, dovete utilizzare unicamente cordoni di misura, tensione e categoria almeno uguali a quelle dello strumento e conformi alla norma IEC 61010-031.
ß Non utilizzare in assenza del coperchio dell'alloggiamento della pila o se la cassa è danneggiata o chiusa male.
β Non avvicinare le dita ai morsetti non utilizzati.
ß In caso di utilizzo in maniera non conforme al presente libretto, la protezione svolta dall'apparecchio può venire compromessa.
β Non utilizzate l'apparecchio se vi sembra danneggiato.
β Ispezionate l'integrità dell'isolamento dei cordoni e della cassa. Sostituite i cordoni danneggiati.
β Siate prudenti quando lavorate in presenza di tensioni superiori a 70Vdc o 33Veff e 46,7Vpp: queste tensioni possono provocare un rischio di shock elettrico. Secondo le condizioni di lavoro si consiglia l'utilizzo di protezioni individuali.
β Tenete sempre le mani dietro la protezione fisica delle punte di contatto o delle pinze a coccodrillo.
β Disinserire sempre tutti i cordoni di misura e dello strumento prima di aprire la cassa.
β Utilizzate sempre il tipo di pila (o batteria) specificato.
2 DISIMBALLAGGIO - IMBALLAGGIO
Tutti gli strumenti sono controllati elettronicamente e meccanicamente prima della spedizione. Si prendono tutte le precauzioni per essere sicuri di fornirvi uno strumento perfetto. In caso di danni avvertite immediatamente il trasportatore.
3 INTRODUZIONE
Il CA 6609 è destinato a facilitare la messa in opera delle reti d'alimentazione elettrica trifasi e presenta in un solo apparecchio le seguenti funzioni:
β Stabilire il senso di rotazione delle fasi;
β Presenza o assenza di fase (se tensione rispetto al neutro > 100V);
ß Stabilire il senso di rotazione di un motore con o senza connessione;
ß Stabilire l'attivazione dell'elettrovalvola senza connessione.

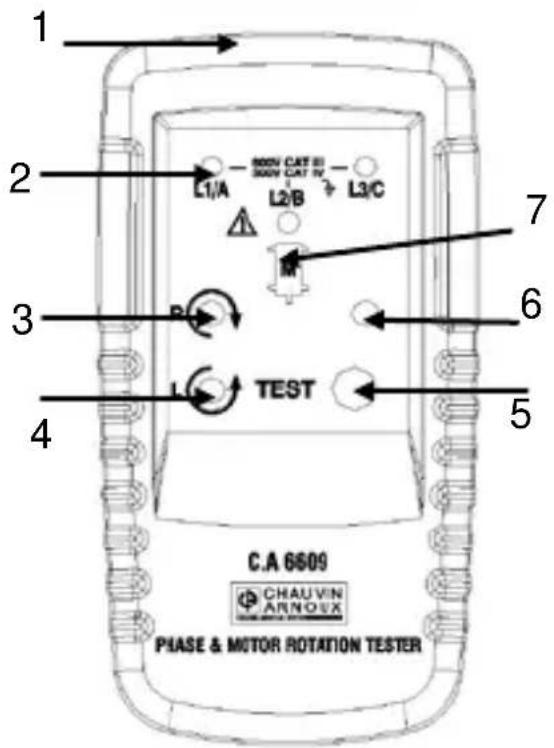

4 DESCRIZIONE DELL'APPARECCHIO
2 Spie L1, L2, e L3
3 Spia LCD di rotazione oraria
4 Spia LCD di rotazione antioraria
5 Bottone marcia/arresto
6 Spia di funzionamento
7 Simbolo per l'orientazione corretta del CA6609 sul motore (§ 6)
5 UTILIZZO DELLO STRUMENTO
5.1 SENSO DI ROTAZIONE DELLE FASI
Su una rete elettrica trifase:
- Allacciate i 3 cordoni nello strumento rispettando la corrispondenza delle marcature.
- Allacciate le 3 pinze a coccodrillo alle 3 fasi della rete da testare.
- Premete il bottone ON. La spia verde indica il funzionamento dello strumento.
- La spia di rotazione oraria (o antioraria) indica il senso di rotazione delle fasi.
Attenzione: può visualizzarsi un errato senso di rotazione se un cordone è allacciato, per errore, al Neutro della rete.
La seguente tabella (presente sul retro dell'apparecchio) riassume le varie possibilità di visualizzazione.
Italiano

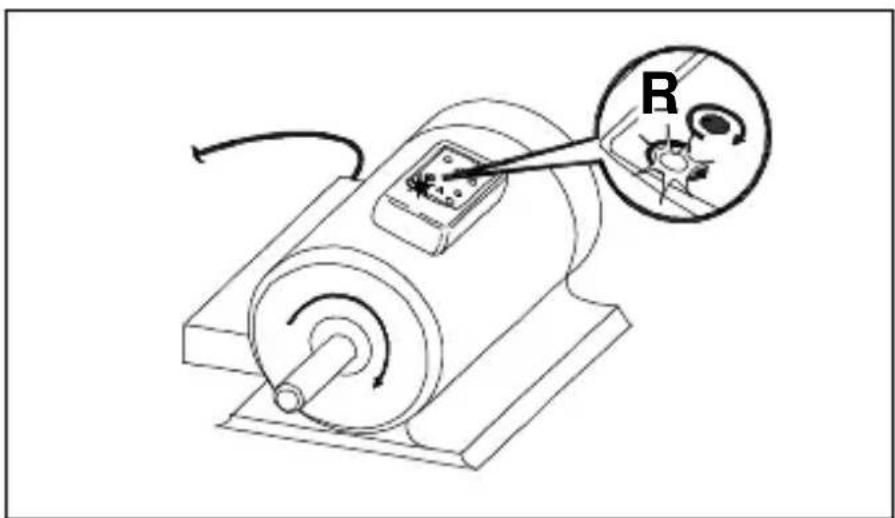

6 INDICAZIONE DEL SENSO DEL CAMPO ROTANTE O SENSO DI ROTAZIONE SENZA CONNESSIONE
- Nessun cordone sarà collegato allo strumento;
- Posizionate l'apparecchio sul motore, a meno di 2,5 cm, parallelamente all'albero secondo il senso del simbolo della faccia anteriore.
- Premete il bottone ON: la spia verde indica il funzionamento dello strumento.
- La spia di rotazione oraria o antioraria si accende per indicare il senso del campo rotante.
Attenzione: l'apparecchio non è funzionale per i motori pilotati da convertitori di frequenza.

La seguente tabella riassume le condizioni richieste all'ottenimento di un affidabile risultato dei test.
| Numero di coppie di poli | Numero di rotazioni del campo rotante (1/min) secondo la frequenza (Hz) | Angolo fra i poli | Diametro minimo del carter del motore | ||
| 16 2/3 | 50 | 60 | 0 | cm | |
| 1 | 1000 | 3000 | 3600 | 60 | 5.3 |
| 2 | 500 | 1500 | 1800 | 30 | 10.7 |
| 3 | 333 | 1000 | 1200 | 20 | 16.0 |
| 4 | 250 | 750 | 900 | 15 | 21.4 |
| 5 | 200 | 600 | 720 | 12 | 26.7 |
| 6 | 167 | 500 | 600 | 10 | 32.1 |
| 8 | 125 | 375 | 450 | 7.5 | 42.8 |
| 10 | 100 | 300 | 360 | 6 | 53.5 |
| 12 | 83 | 250 | 300 | 5 | 64.2 |
| 16 | 62 | 188 | 225 | 3.75 | 85.6 |
7 STABILIRE IL SENSO D'ALLACCIAMENTO DEI FILI DELLE FASI SU UN MOTORE
- Allacciate i 3 cordoni allo strumento rispettando la corrispondenza dei riferimenti;
- Allacciate le 3 pinze a coccodrillo ai 3 poli fase del connettore del motore da testare;
- Premete il bottone ON. La spia verde indica il funzionamento dello strumento;
- Ruotate l'albero del motore di un 12 giro verso destra;
- La spia di rotazione oraria o antioraria si accende per indicare il rispetto o il mancato rispetto dell'ordine d'allacciamento dei fili delle fasi.
8 INDICAZIONE SENZA CONNESSIONE DELL'ATTIVAZIONE DI UN'ELETTROVALVOLA
- Nessun cordone sarà collegato allo strumento;
- Posizionate l'apparecchio nel punto più vicino all'elettrovalvola;
- Premete il bottone ON. La spia verde indica il funzionamento dello strumento.
La spia di rotazione oraria o antioraria si accende per indicare la presenza del campo generato durante l'attivazione.
9 SPECIFICHE TECNICHE
9.1 CARATTERISTICHE ELETTRICHE
Tensione massima assegnata: 600V CAT III
Tensione di funzionamento: in funzione della rotazione di fase:
Con connessioni: da 40 a 600VAC tra fasi (§ 5.1 e 7).
Senza connessione: da120 a 400VAC tra fasi (§6).
Frequenza di funzionamento: da 15 a 400Hz
Intensità di test (per fase): inferiore a 3,5mA
Alimentazione: pila 9V (6LR61, 6LF222, 1604A, NEDA 1604)
Consumo inferiore a 20mA.
Le spie delle fasi L1, L2; L3 si accendono a partire da 100V
(tensione fase-neutro).
9.2 CARATTERISTICHE MECCANICHE
Temperatura di funzionamento: da 0 a 40°C
Stoccaggio: -20^ < T < +50^, HR < 80%
Tasso d'umidità relativa di funzionamento: dal 15 all'80%
Altitudine di funzionamento: inferiore a 2000m
Grado d'inquinamento durante il funzionamento: inferiore a 2
Ermeticità: IP 40 (secondo IEC 60529)
10 MANUTENZIONE
10.1 PULIZIA
Disinserite ogni sorgente elettrica prima delle operazioni di pulizia, manutenzione, smontaggio.
Pulire esclusivamente con un panno soffice leggermente imbevuto d'acqua saponata e poi con acqua fresca.
Asciugare completamente e perfettamente prima di ogni nuovo utilizzo.
Italiano
10.2 SOSTITUZIONE DELLA PILA
Per sostituire la pila, procedere come segue:
- Disinserire i cordoni della sorgente di misura e a livello dell'apparecchio;
- Allentate la vite in basso nel retro dell'apparecchio;
- Rimuovete il coperchio dell'alloggiamento della pila;
- Sostituite la pila e fissate il coperchio mediante la vite.
NOTA BENE: per la vostra sicurezza, non utilizzare mai l'apparecchio se il coperchio della pila è assente, danneggiato o rimontato male.
10.3 STOCCAGGIO
Se l'apparecchio non è utilizzato per un lungo periodo, si consiglia di stoccare separatamente lo strumento e la pila.
10.4 VERIFICA METROLOGICA
Per tutti gli strumenti di misura e di test, è necessaria una verifica periodica.
Vi consigliamo almeno una verifica annuale dello strumento. Per le verifiche e le calibrazioni, rivolgetevi ai nostri laboratori di metrologia accreditati (informazioni e recapiti su richiesta), alla filiale Chauvin Arnoux del Vostro paese o al vostro agente.
11 GARANZIA
Il presente strumento è garantito contro qualsiasi difetto materiale o di fabbricazione, conformemente alle condizioni generali di vendita.
Durante il periodo di garanzia (1 anno) lo strumento va riparato solo dal fabbricante, che si riserva il diritto d'intervenire sullo strumento o di sostituirlo totalmente o parzialmente.
La garanzia non si applica nei seguenti casi:
- Errato utilizzo dello strumento o utilizzo con un'attrezzatura incompatibile;
- Modifiche dello strumento senza autorizzazione esplicita del servizio tecnico del fabbricante;
- Lavori realizzati sullo strumento da una persona non abilitata dal fabbricante;
- Adattamento per un'applicazione specifica, non prevista nella definizione dello strumento o nel libretto di funzionamento;
- Urti, cadute o immersione.
12 RIPARAZIONE
Per qualsiasi intervento da effettuare in o fuori garanzia, si prega d'inviare lo strumento al vostro distributore.
13 PER ORDINARE
Tester di senso motore e rotazione delle fasi CA6609 ..... P01191305
La fornitura include i seguenti elementi:
- 3 cordoni di test, nero, rosso, blu
- 3 pinze a coccodrillo nere
- Sacca per trasporto,
- Manuale di funzionamento.
