MODE D'EMPLOI C.A 6630 CHAUVIN ARNOUX

• Testeur de batterie
• Battery tester
• Batterietester
  ■ Tester di batterie
  ■ Comprobador de batería

Notice de fonctionnement

User's manual

Bedienungsanleitung

6.1.1 Mise en mémoire.... 16
6.1.2 Relecture des données mémorisées 16

6.2 MÉMORISATION CONTINUE : MODE DATA LOGGER (9600

EMPLACEMENTS)....16
6.3 EFFACER LES DONNÉES MÉMORISÉES 16

7 MAINTENANCE....17

7.1 REMPLACEMENT DES PILES 17
7.2 STOCKAGE DE L'APPAREIL....17
7.3 NETTOYAGE....17
7.4 VÉRIFICATION MÉTROLOGIQUE 18
7.5 RÉPARATION....18
7.6 GARANTIE....18

8 POUR COMMANDER 19

Vous venez d'acquérir un Testeur de batterie C.A 6630 et nous vous remercions de votre confiance.

Pour obtenir le meilleur service de votre appareil :

• lisez attentivement cette notice de fonctionnement,
  • respectez les précautions d'emploi

SIGNIFICATION DES SYMBOLES UTILISÉS

	Tri sélectif des déchets pour le recyclage des matériels électriques et électroniques au sein de l'Union Européenne.Conformément à la directive WEEE 2012/19/UE : ce matériel ne doit pas être traité comme déchet ménager.
	ATTENTION, risque de DANGER ! Consulter la notice de fonctionnement. Dans la présente notice de fonctionnement, les instructions précédées de ce symbole, si elles ne sont pas bien respectées ou réalisées, peuvent occasionner un accident corporel ou endommager l'appareil et les installations.
	Conforme aux directives de l'Union Européenne.
	DANGER ! Risque de choc électrique.La tension, des parties repérées par ce symbole, est susceptible d'être ≥ 120 VDC.Pour des raisons de sécurité, ce symbole s'affiche sur l'écran dès qu'une telle tension est générée.
	Appareil entièrement protégé par isolation double ou isolation renforcée.
	Courant alternatif.

PRÉCAUTIONS D'EMPLOI

Afin d'éviter tout risque d'électrocution ou de blessures corporelles :

• Respectez les conditions d'utilisation recommandées : température, humidité, altitude, degré de pollution...
• N'utilisez que les accessoires livrés avec l'appareil et conformes aux normes de sécurité en vigueur.
• Respectez la valeur et le type de piles pour l'alimentation sous risque de détérioration de l'appareil et d'annulation de garantie.
  • Eteignez l'appareil lorsqu'il n'est pas utilisé.
• Vérifiez qu'aucune des bornes n'est connectée et que l'appareil est bien éteint avant d'ouvrir l'appareil.
• Toute opération de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.

Afin d'éviter d'endommager le calibrateur :

• Ne pas mesurer de tensions DC supérieure à 50V sous risque de détérioration de l'appareil et d'annulation de garantie.
• Ne pas mesurer de tensions AC sous risque de détérioration de l'appareil et d'annulation de garantie.
• Après une mesure sur une batterie haute tension et avant d'effectuer une autre mesure, court-circuitez les cordons de mesure afin d'éliminer toute éventuelle capacité DC susceptible de détériorer notamment une batterie basse tension.

1 PRÉSENTATION

1.1 LE TESTEUR

• Ce testeur de batterie a été conçu pour mesurer la résistance interne et la tension en circuit ouvert des types de batteries suivantes : acide / plomb, nickel / cadmium, lithium / ion ou nickel / métal.
• Son afficheur double affichage permet d'ailleurs la lecture simultanée de la résistance interne et de la tension.
• Pour la mesure de résistance interne, ce testeur utilise la méthode 4 fils. Cette méthode permet de s'affranchir de la résistance des cordons de mesure et ainsi d'obtenir des résultats plus précis.
• Pour interpréter le résultat et déceler rapidement une détérioration de la batterie, ce testeur possède 99 valeurs de référence (fonction comparateur). Le résultat trouvé sera ainsi comparé à la valeur théorique.

2 DESCRIPTION

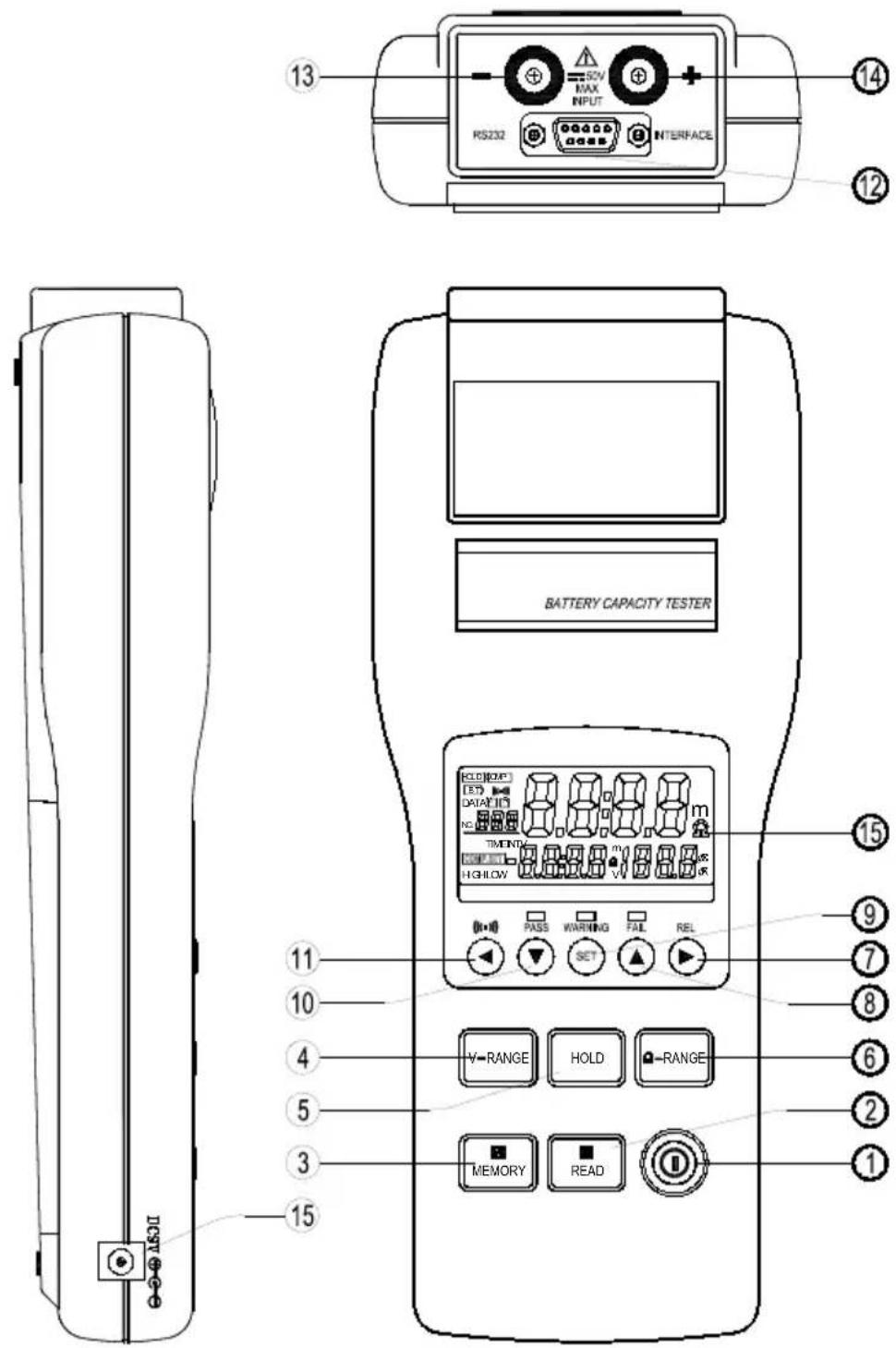

2.1 LE TESTEUR

RS232 INTERFACE BATTERY CAPACITY TESTER 13 14 12 15 11 10 4 5 3 15 V-RANGE HOLD RANGE MEMORY READ

1		Bouton marche / arrêt
2	R READ	Relecture des données mémorisées
3		- Mise en mémoire des résultats de mesure- Si appui 2s: activation / désactivation du mode data logger
4	V-RANGE	Sélection de la gamme tension (4V, 40V)
5	HOLD	- Activation / désactivation de la fonction HOLD- Si appui 2s: programmation de l'intervalle de temps entre les enregistrements en mode data logger
6	Ω - RANGE	Sélection de la gamme résistance (40mΩ, 400mΩ, 4Ω, 40Ω)
7		- Permet de déplacer le curseur vers la droite- Mise à zéro du résultat (compensation de cordons)
8	▲	Incrémente la valeur affichée
9	SET	- Activation / désactivation de la fonction comparateur- Si appui 2s : accès au paramétrage des 99 comparateurs
10	▼	Décrémente la valeur affichée
11		- Permet de déplacer le curseur vers la gauche- Activation / désactivation de l'avertisseur sonore (bip)
12	RS-232	Interface communication
13	Entrée -	Entrée pour la connexion du cordon de mesure noir
14	Entrée +	Bouton marche / arrêt

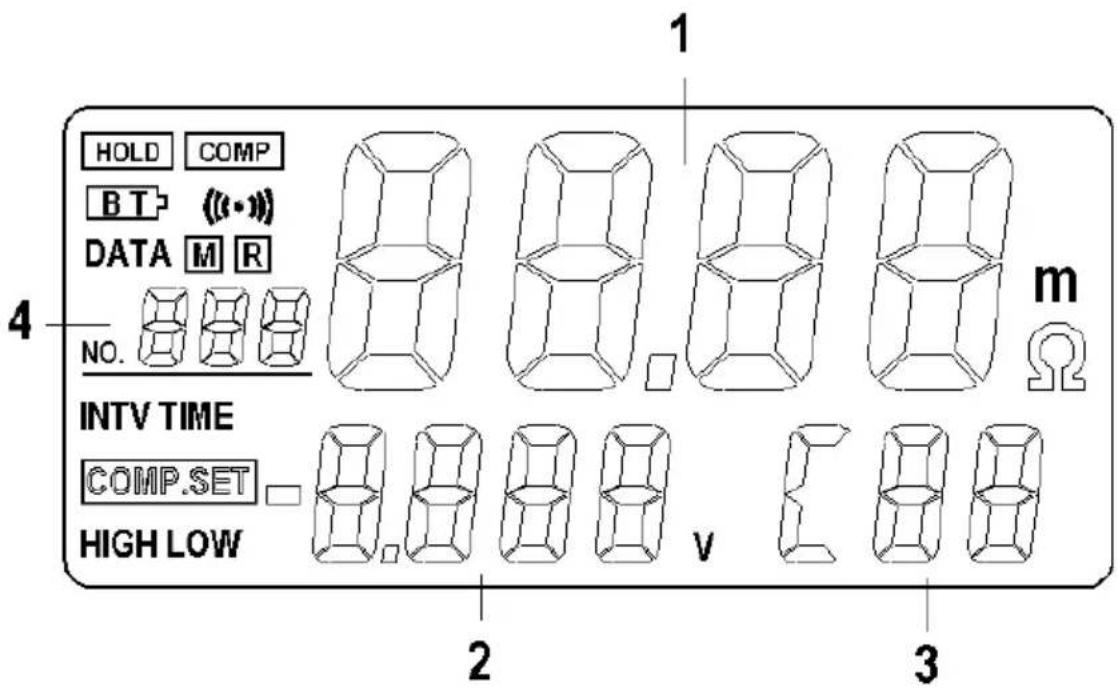

2.2 L'AFFICHEUR

HOLD COMP BT ((t·1)) DATA M R NO. 4 1 m INTV TIME COMP.SET HIGH LOW 2 v 3

1	Affichage de la résistance mesurée ou des résistances limites paramétrées en fonction comparateur
2	Affichage de la tension mesurée ou de la tension limite paramétrée en fonction comparateur
3	Numéro du comparateur activé (parmi les 99 programmés).
4	Numéro de l'emplacement mémoire.

SYMBOLES

mΩ	unité de la résistance
V	unité de la tension
HOLD	fonction HOLD activée : le résultat reste figé sur l'afficheur
COMP	fonction comparateur activée
BT	indicateur de charge batterie faible
●))))	avertisseur sonore activé (bip)
DATA R	activation du mode de relecture de la mémorisation manuelle
DATA M	activation du mode de mémorisation manuelle
M	mode data logger en cours, ce symbole clignote à chaque mémorisation d'échantillon.
INTV	paramétrage du mode data logger : intervalle de temps entre 2 d'échantillons (1~255s)
COMP.SET	activation du paramétrage des comparateurs
HIGH	limite haute en résistance et en tension du comparateur
LOW	limite basse en résistance du comparateur

LEDS

Elles s'allument quand le résultat de la mesure est comparé à un comparateur.

PASS(led verte)	indique que la batterie testée est conforme (en accord avec les limites du comparateur).
WARNING(led jaune)	indique que la batterie testée est dans un état intermédiaire (en cours de détérioration).
FAIL(led rouge)	indique que la batterie testée est détériorée.

3 SPÉCIFICATIONS

3.1 CARACTÉRISTIQUES GÉNÉRALES

• Mesure de la résistance par la méthode AC 4 fils.
  • Capacité de la batterie à tester : 0 à 500 Ah.
• Écran LCD deux afficheurs, symboles de renseignement et/ou d'alerte et leds d'appréciation du résultat.
• Extinction automatique de l'appareil au bout de 30 minutes sans aucune action sur les touches.
• Fonction d'ajustage Zéro : compensation du circuit tension affiché à 0V.

- Fonction comparateur : 99 comparateurs peuvent être paramétrés et enregistrés dans l'appareil (limites haute et basse de résistance et réglage du point seuil de tension).

- A l'issu de la comparaison entre le résultat de la mesure et le comparateur sélectionné, des leds d'appréciation s'allument et sont accompagnées si nécessaire d'un signal avertisseur sonore.

- Possibilité de mémorisation des résultats de mesure : 999 emplacements pour la mémorisation manuelle et 9600 emplacements la mémorisation automatique d'échantillons en mode data logger.

• Tension de court-circuit au niveau des bornes : 3,5Vpp max.
- Conditions de fonctionnement : 0°C à 40°C avec 80% d'humidité relative RH (pas de condensation)
- Conditions de stockage : - 10°C à 50°C avec 80% d'humidité relative RH (pas de condensation)
• Alimentation de l'appareil / batterie : 6 piles 1,5V (type AA)
- Puissance maximale consommée : 1,0VA
- Autonomie en fonctionnement continu : environ 7 heures.
- Altitude maximale d'utilisation : 2000m.
- Dimensions : 250mm x 100mm x 45mm
• Masse : 500 g environ (piles incluses)

3.2 CARACTÉRISTIQUES ÉLECTRIQUES

La précision de mesure dépend des conditions de mesure.

- Les conditions de garantie de précision sont :

• Température : 23^ ± 5^
• Humidité : 80% RH maximum (sans condensation)
• Ajustage du zéro : après ajustage du zéro / compensation pour chaque gamme.

- Mesure de résistance :

• Coefficient de température (± 0.1% de lecture ± 0.5 digits) / °C
• Fréquence du courant de mesure : 1kHz ± 10%
• Tension de mesure : 1,5 mVAC

Gamme	Résolution	Courant de mesure	Précision
40mΩ	10μΩ	37.5mA approx.	±(1% de la lecture ± 8 digits)
400mΩ	100μΩ	3.75mA approx.
4Ω	1mΩ	375μA approx.
40Ω	10mΩ	37.5μA approx.

- Mesure de tension :

• Coefficient de température (± 0.1% de lecture ± 0.5 digits) / °C
• Tension maximum au niveau des entrées : 50VDC maximum, pas de tension AC
• Tension maximum entre les entrées et la terre : 60VDC et AC maximum.

Gamme	Résolution	Précision
40 V	1 mV	±(0.1% de la lecture ± 6 digits)
40 V	10 mV

Ne pas soumettre les bornes de l'appareil à des tensions supérieures précisées ci-dessus. Cela pourrait dégrader l'appareil.

4 RÉALISER UNE MESURE

4.1 PRÉPARATION

Dans le but d'assurer votre sécurité, les consignes de sécurité suivantes devront être respectées pendant le fonctionnement de votre C.A 6630 :

• avant d'ouvrir l'appareil pour changer les piles, déconnectez les cordons de mesure de la batterie testée.
• ne pas mélanger anciennes et nouvelles piles, ni des piles aux caractéristiques et types différents
• observez et respectez la polarité des piles avant de les placer dans l'appareil
• ne pas court-circuiter les piles usages, les endommager ni les jeter dans le feu. Cela pourrait provoquer leur explosion.

4.2 FONCTIONNEMENT

• connecter le câble de mesure rouge à la borne "+" de l'appareil et le câble de mesure noir à la borne "-" de l'appareil
  • allumer le C.A 6630 par un appui sur la touche Ⓘ.

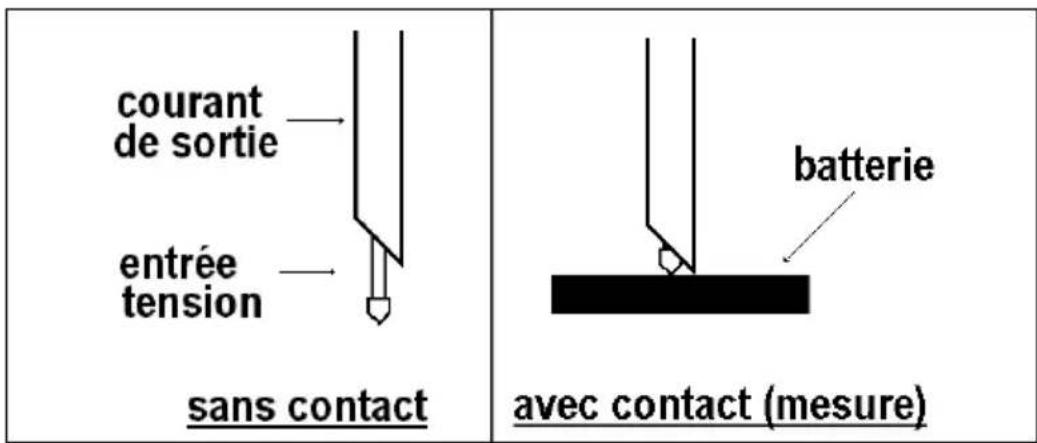

• connecter la pointe de touche rouge sur la borne positive de la batterie à tester et la pointe de touche noire sur la borne négative de la batterie à tester.

courant de sortie entrée tension sans contact batterie avec contact (mesure)

• sélectionner les gammes de résistance et de tension grâce aux touches V-RANGE et Ω-RANGE.
• lire les résultats de mesure (résistance et tension DC) directement sur l'afficheur.

Remarques :

• en cas de dépassement de gamme (résistance et tension), « OL » s'affiche.
• en cas d'anomalie du courant de test AC, « - - - - » s'affiche.

4.3 AJUSTAGE AU ZÉRO (REL)

La fonction d'ajustage à zéro (ou compensation des cordons de mesure) sert à quantifier l'influence des cordons de mesure et à la déduire des résultats de mesure.

Les résultats de l'ajustage à zéro seront ensuite considérés comme le zéro de début de mesure.

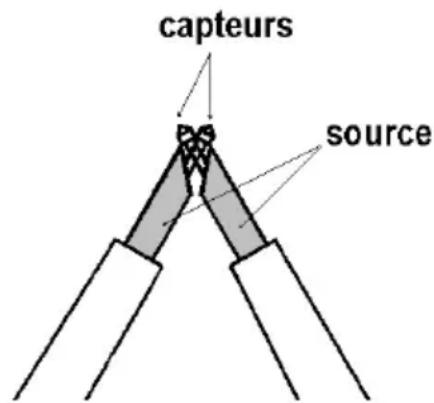

capteurs source

• court-circuiter comme ci-contre les pointes de touche rouge et noire de mesure
• appuyer sur la touche REL : R s'affiche alors et les valeurs de résistance et de tension sont alors mises à zéro
• les connexions à la batterie à tester peuvent désormais être réalisées.

Attention :

La compensation de cordon n'est prise en compte que sur la gamme de mesure sélectionnée auparavant et seulement jusqu'à l'extinction de l'appareil.

5 UTILISER LA FONCTION COMPARATEUR

5.1 COMPARATEUR

La fonction comparateur permet la comparaison entre les valeurs mesurées et des valeurs de référence programmées (limites haute et basse pour la résistance interne et limite haute pour le niveau de tension de la batterie).

De cette comparaison est déduite une appréciation du résultat de mesure qui se traduit par l'allumage d'une des leds (PASS, WARNING, FAIL) et éventuellement l'émission d'un signal sonore.

5.2 PARAMÉTRAGE DU COMPARATEUR

99 comparateurs ou valeurs de référence peuvent être paramétrés et mémorisés. Pour paramétrer un comparateur :

1. allumer le C.A 6630 par un appui sur la touche Ⓘ.
2. appuyer sur la touche SET pendant 2 secondes. COMP.SET s'affiche alors pour valider l'accès au mode paramétrage du comparateur.
3. utiliser les touches ▲ et ▼ pour sélectionner le numéro du comparateur (entre 01 et 99).
4. une fois un numéro de comparateur sélectionné, régler les valeurs limites grâce à la touche ▶ :

• 1er appui : limite basse de résistance – les 2 premiers digits clignotent
- utiliser la touche Ω-RANGE pour sélectionner la gamme
- utiliser les touches ▲ & ▼ pour fixer les valeurs de ces 2 digits

• 2nd appui : limite basse de résistance – les 2 derniers digits clignotent
• utiliser les touches ▲ & ▼ pour fixer les valeurs de ces 2 digits

• 3ème appui : limite haute de résistance – les 2 premiers digits clignotent

- utiliser la touche Ω -RANGE pour sélectionner la gamme

- utiliser les touches ▲ & ▼ pour fixer les valeurs de ces 2 digits

- 4ème appui : limite haute de résistance – les 2 derniers digits clignotent

- utiliser les touches ▲ & ▼ pour fixer les valeurs de ces 2 digits

- 5ème appui : limite haute de tension – les 2 premiers digits clignotent

- utiliser la touche V-RANGE pour sélectionner la gamme

- utiliser les touches ▲ & ▼ pour fixer les valeurs de ces 2 digits

- 6ème appui : limite haute de tension – les 2 derniers digits clignotent - utiliser les touches ▲ & ▼ pour fixer les valeurs de ces 2 digits

Pour paramétrer le comparateur suivant, répéter les étapes 3 & 4 de la procédure ci-dessus.

Pour sortir du mode paramétrage, appuyer sur la touche SET.

5.3 RÉSULTATS DU COMPARATEUR

Interprétation des résultats du comparateur :

limite basse de la résistance limite haute de la résistance

Résistance Tension	valeur basse	valeur intermédiaire	valeur haute
valeur basse limite haute de tension valeur haute	led WARNING + bip Attention !	led WARNING + bip Attention !	led FAIL + bip Batterie mauvaise!
	led PASS Batterie OK !	led WARNING + bip Attention !	led FAIL + bip Batterie mauvaise!

5.4 ACTIVER / DÉSACTIVER LA FONCTION COMPARATEUR

1. appuyer sur SET pour activer la fonction comparateur. COMP s'affiche indiquant que la comparaison s'effectuera aussitôt la mesure réalisée.
2. le comparateur pris en compte est le dernier sélectionné avant l'extinction de l'appareil. Pour en sélectionner un autre parmi les 99 possibles, appuyer sur ▲ et ▼.
3. pour activer le signal sonore accompagnant les appréciations WARNING et FAIL du comparateur, appuyer sur 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘 🐘
4. pour désactiver la fonction comparateur, appuyer sur SET.

6 UTILISER LA FONCTION MÉMORISATION

6.1 MÉMORISATION MANUELLE (999 EMPLACEMENTS)

6.1.1 Mise en mémoire

Pour mettre en mémoire un résultat de mesure : à la fin de la mesure, appuyer sur M MEMORY, « DATA M NO XXX » s'affiche alors pendant 1 seconde en indiquant le numéro de l'emplacement où le résultat a été mémorisé.

6.1.2 Relecture des données mémorisées

Pour relire une donnée mémorisée, appuyer sur la touche R READ, « DATA R NO XXX » s'affiche alors. Pour sélectionner l'emplacement, appuyer sur ▲ et ▼. Pour sortir du mode de relecture de la mémoire, appuyer une nouvelle fois sur R READ.

6.2 MÉMORISATION CONTINUE : MODE DATA LOGGER (9600 EMPLACEMENTS)

1. appuyer sur la touche HOLD pendant 2 secondes : INTV s'affiche alors.
   Régler alors l'intervalle de temps (de 1 à 255 secondes) entre 2 échantillons grâce aux touches ▲ et ▼.
   Pour sortir de cette programmation, appuyer sur SET.
2. pour activer le mode data logger, appuyer sur la touche M MEMORY pendant 2 secondes: M s'affiche alors et clignote à chaque mémorisation.
3. pour stopper le mode data logger, appuyer sur la touche M MEMORY.

Attention : la relecture des données enregistrées en mode data logger n'est pas possible à partir du C.A 6630 directement. Il faut d'abord transférer les mesures relevées sur un PC (logiciel livré avec l'appareil).

6.3 EFFACER LES DONNÉES MÉMORISÉES

Quand la mémoire est pleine, "Full" s'affiche. Toute mise en mémoire est alors impossible.

Pour effacer les données mémorisées :

1. éteindre le C.A 6630 par un appui sur la touche Ⓘ.
2. maintenir ensuite la touche M MEMORY appuyée tout en rallumant le
   C.A 6630 (touche Ⓔ). CIr s'affiche alors pour confirmer la suppression des données mémorisées.

7 MAINTENANCE

Pour la maintenance, utilisez seulement les pièces de rechange qui ont été spécifiées. Le fabricant ne pourra être tenu pour responsable de tout accident survenu suite à une réparation effectuée en dehors de son service après-vente ou des réparateurs agréés.

7.1 REMPLACEMENT DES PILES

L'apparition du symbole BT sur l'afficheur indique que la charge de la batterie est insuffisante pour continuer les mesures.

Il faut alors remplacer les piles : 6 piles 1,5V.

Procédure de remplacement :

• déconnecter tous les cordons de mesure
• éteindre l'appareil
• ouvrir le compartiment à piles situé en face arrière de l'appareil (1 vis à dévisser)
• remplacer les piles usées par des piles neuves aux caractéristiques équivalentes
  • refermer le compartiment à piles

Si l'appareil doit être stocké plus de 2 mois, retirer les piles.

7.3 NETTOYAGE

L'appareil doit absolument être déconnecté de toute source électrique.

Utiliser un chiffon doux, légèrement imbibé d'eau savonneuse. Rincer avec un chiffon humide et sécher rapidement avec un chiffon sec ou de l'air pulsé. Ne pas utiliser d'alcool, de solvant ou d'hydrocarbure.

7.4 VÉRIFICATION MÉTROLOGIQUE

Comme tous les appareils de mesure ou d'essais, une vérification périodique est nécessaire.

Nous vous conseillons une vérification annuelle de cet appareil. Pour les vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie accrédités COFRAC ou aux centres techniques MANUMESURE.

Renseignements et coordonnées sur demande :

Tél.: [phone] - Fax: [phone]

7.5 RÉPARATION

Pour les réparations sous garantie et hors garantie, contactez votre agence commerciale Chauvin Arnoux la plus proche ou votre centre technique régional Manumesure qui établira un dossier de retour et vous communiquera la procédure à suivre.

Coordonnées disponibles sur notre site : www.chauvin-arnoux.com ou par téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure) , 01 44 85 44 85 (Chauvin Arnoux).

Pour les réparations hors de France métropolitaine, sous garantie et hors garantie, retournez l'appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.

7.6 GARANTIE

Notre garantie s'exerce, sauf stipulation expresse, pendant douze mois après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande.

La garantie ne s'applique pas suite à :

• une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible,
• des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant,
• des travaux effectués sur l'appareil par une personne non agréée par le fabricant,
• une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement, des dommages dus à des chocs, chutes ou inondations.

8 POUR COMMANDER

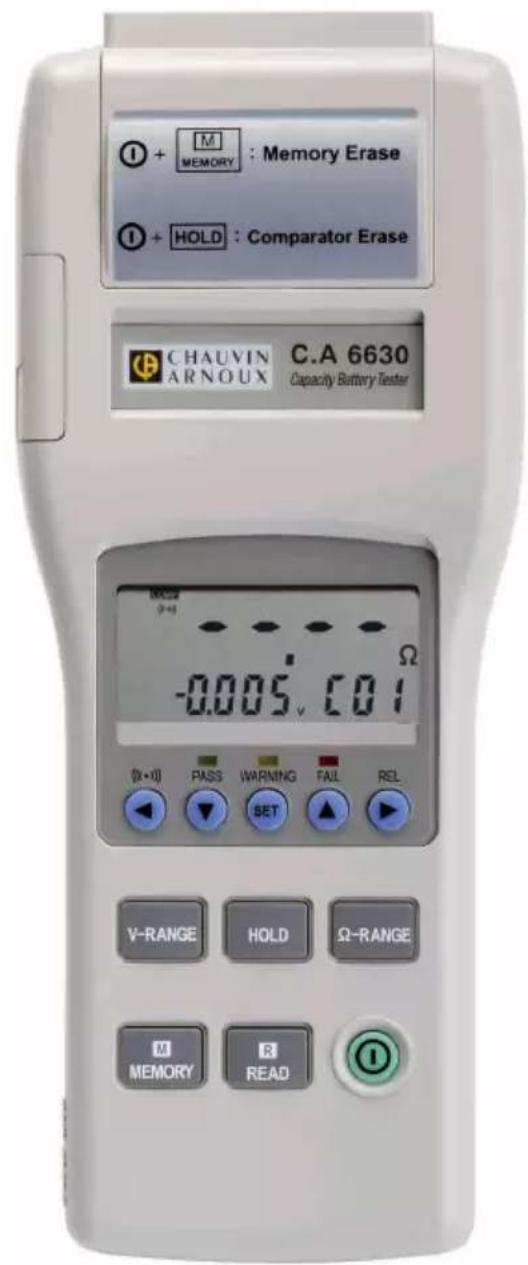

C.A 6630 Testeur de batterie

Livré en mallette rigide de transport avec :

• 1 jeu de 2 cordons de mesure de 1m terminés par des pointes de touche rétractables,
  • 1 logiciel pour lire en temps réel les données mesurées par l'appareil,
  • 1 cordon de liaison appareil / PC.

Rechange :

Jeu de cordons pour C.A 6630

(2 cordons de mesure de 1m terminés par des pointes de touche rétractables)

Pour les accessoires et les rechanges, consultez notre site internet :

www.chauvin-arnoux.com

CONTENTS

1 GENERAL DESCRIPTION....23

1.1 THE TESTER 23

2 DESCRIPTION.... 24

2.1 THE TESTER 24
2.2 DISPLAY UNIT 26

3 SPECIFICATIONS 28

3.1 GENERAL SPECIFICATIONS 28
3.2 ELECTRICAL SPECIFICATIONS.... 29

limite basse de la résistance limite haute de la résistance

C.A 6630 Tester di batterie

Fornito con:

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Tél. : [phone] - Fax : [phone] - [e-mail]

Export : Tél. : [phone] - Fax : [phone] - [e-mail]
