| Type de produit | Pince multimètre numérique |
| Dimensions | 154 x 74 x 43 mm |
| Poids | Environ 210 g (sans piles) |
| Alimentation | 3 piles AAA 1,5 V |
| Fonctions principales | Tension AC/DC, courant AC, résistance, capacité, fréquence, température, test de diode, continuité, détection de tension AC sans contact, lampe de poche |
| Entretien et nettoyage | Nettoyer avec un chiffon légèrement humide ; ne pas utiliser de produits chimiques, solvants ou détergents |
| Sécurité | Catégorie de mesure III, 600 V ; double isolation ; conforme IEC/EN 61010 |
| Pièces détachées et réparabilité | Piles AAA disponibles ; toute intervention doit être effectuée par du personnel agréé |
| Informations générales | Afficheur LCD 4000 points, arrêt automatique après 15 min, sélection automatique de gamme, diamètre d'enserrage environ 30 mm |
| Garantie | 24 mois (sauf stipulation expresse) |
FOIRE AUX QUESTIONS - CM604 MULTIMETRIX
Questions des utilisateurs sur CM604 MULTIMETRIX
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice CM604 - MULTIMETRIX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM604 de la marque MULTIMETRIX.
MODE D'EMPLOI CM604 MULTIMETRIX
- Cette pince multimètre mesure/teste la tension AC/DC, le courant AC, la fréquence, la résistance, les diodes, la continuité, la capacité et la température.
- Elle comporte également un détecteur de tension AC sans contact et une fonction lampe de poche pour plus de commodité.
■ Avec une utilisation et un soin appropriés, cette pince multimètre vous rendra un service fiable pendant de nombreuses années.
SOMMAIRE
1. SÉCURITÉ ...... 2
1.1. Précaution d'emploi....2
1.2. Limites d'entrée .... 3
1.3. Définition des Symboles....3
2. DESCRIPTION......4
2.1. Description de la pince multimètre ..... 4
2.2. Symboles utilisés sur l'afficheur ..... 4
3. FONCTION DES TOUCHES......4
3.1. Touche MODE 4
3.2. Touche RANGE 5
3.3. Touche MAX/MIN....5
3.4. Touche HOLD et lampe 5
3.5. Arrêt automatique .... 5
3.6. Témoin de pile faible .....5
4. UTILISATION 6
4.1. Mesure du courant AC....6
4.2. Mesure de la tension....6
4.3. Mesure de la résistance ..... 6
4.4. Test de diode 6
4.5. Contrôle de continuité ...... 7
4.6. Mesure de capacité .... 7
4.7. Mesure de la température ..... 7
4.8. Détection de tension AC sans contact..8
5. CARACTÉRISTIQUES TECHNIQUES.....8
5.1. Caractéristiques .... 8
5.2. Caractéristiques générales......10
6. MAINTENANCE....10
6.1. Entretien et nettoyage 10

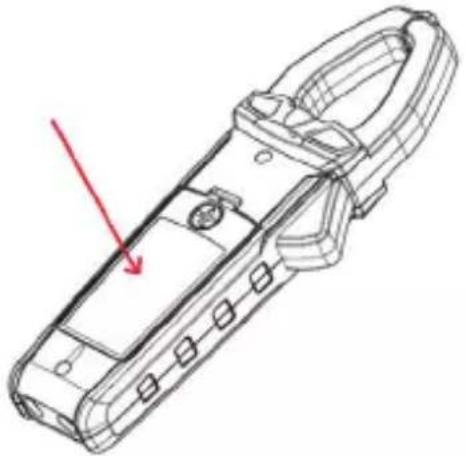

6.2. Remplacement des piles ..... 11
7. GARANTIE....11
1. SÉCURITÉ
1.1. PRÉCAUTION D'EMPLOI
Cet appareil est conforme aux normes de sécurité IEC/EN 61010-032 ou BS EN 61010-032 et IEC/EN 61010-2-033 ou BS EN 61010-2-033, et les cordons sont conformes à l'IEC/EN 61010-031 ou BS EN 61010-031, pour des tensions jusqu'à 600 V en catégorie III.
Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'appareil et des installations.
■ L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques est indispensable pour toute utilisation de cet appareil.
■ Si vous utilisez cet appareil d'une façon qui n'est pas spécifiée, la protection qu'il assure peut être compromise, vous mettant par conséquent en danger.
■ N'utilisez pas l'appareil sur des réseaux de tensions ou de catégories supérieures à celles mentionnées.
■ Respectez les conditions environnementales d'utilisation.
■ N'utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé.
■ Avant chaque utilisation, vérifiez le bon état des isolants des cordons, boîtier et accessoires. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
- Utilisez des cordons et des accessoires de tensions et de catégories au moins égales à celles de l'appareil. Dans le cas contraire, un accessoire de catégorie inférieure réduit la catégorie de l'ensemble appareil + accessoire à celle de l'accessoire.
■ N'utilisez pas l'appareil dans une atmosphère explosive ou poussiéreuse.
■ Ne placez pas les doigts au-delà de la garde.
■ Soyez prudent lorsque vous travaillez sur des circuits sous tension. Les tensions supérieures à 30 VRMS, 42 Vcrête ou 60 Vdc présentent un risque de choc électrique.
■ Utilisez systématiquement des protections individuelles de sécurité.
■ Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.
1.2. LIMITES D'ENTRÉE
| Fonction Entrée maximale | |
| Tension AC ou DC 600 V AC/DC | |
| Fréquence, résistance, capacité, continuité, test de diode, température 600 V AC/DC | |
| Courant AC 400 A | |
1.3. DÉFINITION DES SYMBOLES
AVERTISSEMENT, risque de danger ! L'opérateur doit se reporter à la notice de fonctionnement chaque fois que ce symbole de danger apparaît.
AVERTISSEMENT, risque de choc électrique. La tension appliquée aux parties marquées de ce symbole peut être dangereuse.
Équipement protégé par une double isolation. Pile.
Information ou conseil utile. Fusible.
Le produit est déclaré recyclable suite à une analyse du cycle de vie.
Le marquage CE indique la conformité à la Directive européenne Basse Tension 2014/35/UE, à la Directive Compatibilité Électromagnétique 2014/30/UE et à la Directive sur la Limitation des Substances Dangereuses RoHS 2011/65/UE et 2015/863/UE.
Le marquage UKCA atteste la conformité du produit avec les exigences applicables dans le Royaume-Uni, notamment dans les domaines de la Sécurité en Basse Tension, de la Compatibilité Électromagnétique et de la Limitation des Substances Dangereuses.
La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2012/19/UE : ce matériel ne doit pas être traité comme un déchet ménager.
Définition des catégories de mesure
■ La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.
Exemple : arrivée d'énergie, compteurs et dispositifs de protection.
■ La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
■ La catégorie de mesure Il correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.
Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.

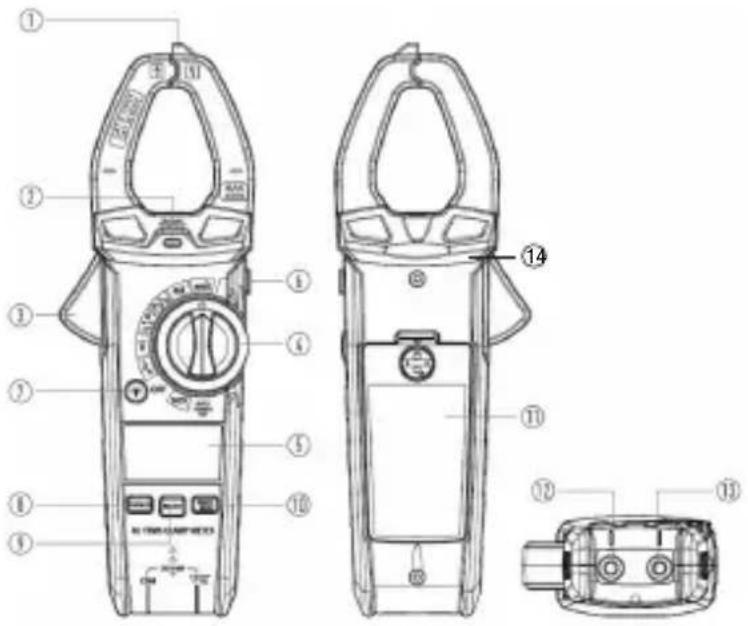

2.1. DESCRIPTION DE LA PINCE MULTIMÈTRE
1 - Détecteur de tension sans contact
2 - Voyant de tension sans contact
3 - Gâchette de la pince
4 - Commutateur rotatif
5 - Afficheur
6 - Touche HOLD et lampe
7 - Touche de rétroéclairage
8 - Touche RANGE
9 - Touche MODE
10 - Touche MAX/MIN
11 - Trappe à piles
12 - Borne COM
13 - Borne +
14 - Garde

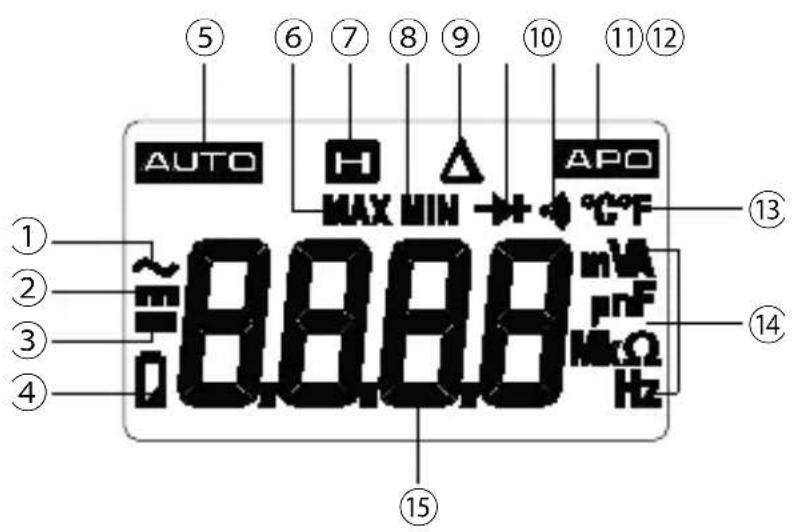

2.2. SYMBOLES UTILISÉS SUR L'AFFICHEUR
2 - DC
3 - Signe négatif
4 - Piles faibles
5 - Sélection automatique de la gamme
6 - Maximum
7 - Maintien de l'affichage
8 - Minimum
9 - Mode relatif
10 - Test de diode
11 - Continuité
12 - Arrêt automatique
13 - Degrés Celsius/Fahrenheit
14 - Unités de mesure
15 - Affichage de la mesure
3. FONCTION DES TOUCHES
3.1. TOUCHE MODE
■ Appuyez sur la touche MODE pour sélectionner la tension AC/DC, la fréquence, la résistance, le test de diode, la continuité, la capacité ou la température.
■ Pour la mesure de tension, de courant et de capacité, faites un appui long sur la touche MODE pour activer ou désactiver le mode relatif.
3.2. TOUCHE RANGE
Lorsque la pince multimètre est allumé pour la première fois, il passe automatiquement en sélection automatique de la gamme.
Ce mode, qui sélectionne automatiquement la gamme qui convient aux mesures réalisées, est généralement le plus adapté pour la plupart des mesures.
Pour les situations nécessitant une sélection manuelle de la gamme, procédez comme suit :
■ Appuyez sur la touche RANGE. L'indication AUTO disparaît de l'afficheur.
■ Appuyez de nouveau sur la touche RANGE pour faire défiler les gammes jusqu'à la gamme souhaitée.
■ Appuyez sur la touche RANGE et maintenez-la enfoncée 2 secondes pour quitter le mode de sélection manuelle de la gamme et revenir au mode de sélection automatique.
3.3. TOUCHE MAX/MIN
■ Appuyez sur la touche MAX/MIN pour activer le mode du même nom. L'indication MAX apparaîtra sur l'afficheur, la pince multimètre affichera la valeur maximale lue, et la mettra à jour lorsqu'un maximum plus élevé sera mesuré.
■ Appuyez de nouveau sur la touche MAX/MIN pour afficher la mesure la plus basse. L'indication MIN apparaîtra sur l'afficheur, la pince multimètre affichera la valeur minimale lue et la mettra à jour lorsqu'un minimum plus bas sera mesuré.
■ Faites un appui long sur la touche MAX/MIN pour sortir du mode MAX/MIN et revenir au mode de fonctionnement normal.
Remarque : La pince multimètre ne doit pas être en sélection automatique de la gamme lorsque le mode MAX/MIN est actif. L'afficheur indiquera OL si la valeur est hors gamme. Dans ce cas, quittez ce mode et utilisez la touche RANGE pour sélectionner une gamme supérieure. La fonction MAX/MIN ne fonctionne pas pour la fréquence, le rapport cyclique, le test de diode, la continuité et la capacité.
3.4. TOUCHE HOLD ET LAMPE
■ Appuyez sur la touche HOLD/ pour activer ou désactiver la fonction de maintien de l'affichage.
■ Appuyez sur la touche HOLD? pendant plus de 2 secondes pour activer ou désactiver la fonction lampe.
3.5. ARRÊT AUTOMATIQUE
La fonction d'arrêt automatique éteint la pince multimètre au bout de 15 minutes.
Pour la désactiver, maintenez la touche MODE enfoncée et allumez la pince multimètre.
3.6. TÉMOIN DE PILE FAIBLE
Le symbole d'apparaît dans le coin inférieur gauche de l'afficheur lorsque la tension des piles devient faible.
Remplacez les piles lorsque ce symbole s'affiche.
4. UTILISATION

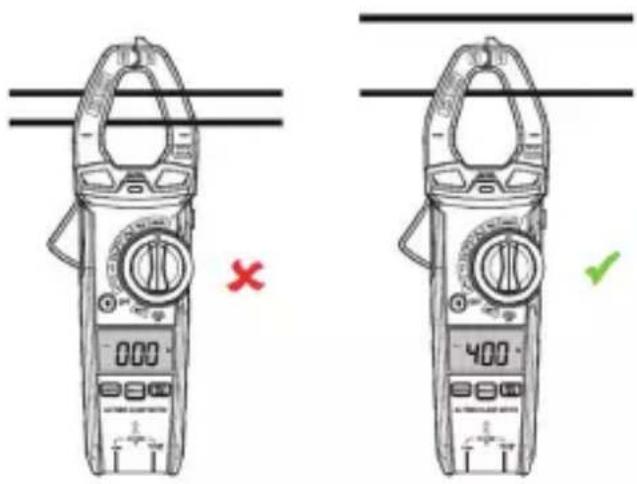

4.1. MESURE DU COURANT AC
AVERTISSEMENT : Assurez-vous que les cordons de test sont débranchés de la pince multimètre avant de réaliser des mesures de courant avec la pince.
■ Placez le commutateur sur la position 40 A ou 400 A.
■ Si la gamme de la valeur à mesurer n'est pas connue, commencez par la plus élevée, puis passez à la gamme inférieure si nécessaire.
■ Appuyez sur la gâchette pour ouvrir la pince et encerclez complètement le conducteur à mesurer.
■ La valeur mesurée s'affiche.
AVERTISSEMENT : Respectez toutes les consignes de sécurité lorsque vous travaillez sur des circuits sous tension.
■ Positionnez le commutateur sur la position VAC ou VDC.
■ Branchez la fiche banane du cordon de test noir dans la borne COM et celle du cordon de test rouge dans la borne +.
■ Branchez les cordons de test sur le circuit à mesurer.
■ Lisez la valeur de tension sur l'afficheur.
■ Si vous êtes sur la position VAC, appuyez sur la touche MODE pour afficher Hz.
■ Lisez la fréquence affichée.
4.3. MESURE DE LA RÉSISTANCE
AVERTISSEMENT : Ne faites pas de mesure de résistance sur un circuit sous tension.
■ Positionnez le commutateur sur la position Ω/∗/•.
■ Appuyez sur la touche MODE jusqu'à ce que le symbole Ω s'affiche.
■ Branchez la fiche banane du cordon de test noir dans la borne COM et celle du cordon de test rouge dans la borne +.
■ Touchez le composant à mesurer avec les pointes de touche. S'il est dans un circuit, il est préférable de débrancher un côté pour éliminer toute interférence avec d'autres dispositifs.
■ Lisez la résistance sur l'afficheur.
4.4. TEST DE DIODE
AVERTISSEMENT : Ne faites pas de test de diode sur un circuit sous tension.
■ Positionnez le commutateur sur la position Ω/∗/•.
■ Appuyez sur la touche MODE jusqu'à ce que le symbole▶s'affiche.
■ Branchez la fiche banane du cordon de test noir dans la borne COM et celle du cordon de test rouge dans la borne +.
■ Touchez la diode à tester avec les pointes de touche.
■ L'afficheur indique entre 0,4 et 0,7 V pour une tension directe, et OL pour une tension inverse. Les dispositifs en court-circuit affichent une valeur proche de 0, et un circuit ouvert OL sur les deux polarités.
4.5. CONTRÔLE DE CONTINUITÉ
AVERTISSEMENT : Ne faites pas de test de continuité sur un circuit sous tension.
■ Positionnez le commutateur sur la position Ω/∗/•.
■ Appuyez sur la touche MODE jusqu'à ce que le symbole(s)'s'affiche.
■ Branchez la fiche banane du cordon de test noir dans la borne COM et celle du cordon de test rouge dans la borne +.
■ Touchez le dispositif ou le fil à tester avec les pointes de touche.
■ Un bip sonore signalera une résistance inférieure ou égale à 50 Ω, et l'afficheur indiquera la valeur.
4.6. MESURE DE CAPACITÉ
AVERTISSEMENT : Pour éviter un choc électrique, débranchez l'alimentation, retirez les piles et débranchez les cordons d'alimentation de l'unité à tester. Déchargez tous les condensateurs avant de réaliser des mesures de capacité.
■ Positionnez le commutateur sur la position Ω/∗/•.
■ Appuyez sur la touche MODE jusqu'à ce que le symbole nF s'affiche.
■ Branchez la fiche banane du cordon de test noir dans la borne COM et celle du cordon de test rouge dans la borne +.
■ Touchez le condensateur à tester avec les pointes de touche et attendez que les valeurs affichées se stabilisent avant d'arrêter la mesure.
■ Lisez sur l'afficheur la valeur de capacité.
4.7. MESURE DE LA TEMPÉRATURE
AVERTISSEMENT : Ne touchez pas de circuits sous tension avec la sonde de température.
■ Positionnez le commutateur sur la position Temp.
■ Appuyez sur la touche MODE pour afficher °C ou °F.
■ Branchez la sonde de température sur l'adaptateur fiches bananes. Remarquez les marquages - et +.
■ Branchez l'adaptateur sur la pince multimètre, en veillant à ce que le côté - aille dans la borne COM et le côté + dans la borne +.
■ Touchez l'objet à mesurer avec la sonde de température.
■ Lisez la température sur l'afficheur.
4.8. DÉTECTION DE TENSION AC SANS CONTACT
AVERTISSEMENT : Risque d'électrocution. Avant utilisation, testez toujours le détecteur sur un circuit sous tension pour vous assurer de son bon fonctionnement.
■ Positionnez le commutateur sur la position NCV.
■ Maintenez le détecteur à proximité de la tension AC à tester.
■ Si aucun signal n'est détecté, l'afficheur indique EF, le voyant NCV ne clignote pas et le buzzer n'émet aucun son.
■ Selon la force du signal détecté, l'afficheur indique différents traits horizontaux.
Il affiche entre quatre traits horizontaux lorsque le signal est le plus fort et un seul trait lorsqu'il est le plus faible.
■ Pendant ce temps, le témoin NCV clignote et le buzzer émet un son différent.
Remarque : Le niveau de sensibilité varie avec la distance entre l'élément de détection et le cordon d'alimentation AC mesuré.
Remarque : Le détecteur a été conçu avec une sensibilité élevée. De l'électricité statique ou d'autres sources d'énergie peuvent déclencher le capteur de façon aléatoire. Ces déclenchements relèvent d'un fonctionnement normal.
L'absence d'une indication de tension par la fonction NCV ne signifie pas qu'aucune tension n'est présente. Pour confirmer l'absence de tension, utilisez un DDT/VAT.
La présence d'autres tensions à proximité peut déclencher la détection de tension sans contact.
5. CARACTÉRISTIQUES TECHNIQUES
5.1. CARACTÉRISTIQUES
Remarque : L'erreur intrinsèque est indiquée pour des températures entre 18 et 28 °C (65 et 83 °F) à moins de 75 % RH.
Remarque : L'erreur intrinsèque est exprimée en % de la lecture (L) et nombre de points d'affichage (pt) : ± (a % L + b)
| Fonction Gamme | Résolution Erreur intrinsèque | ||
| Tension AC50 Hz à 1 kHz | 4,000 V 1 mV | ±(1,2% + 5 pt) | |
| 40,00 V 10 mV | |||
| 400,0 V 100 mV | |||
| 600 V 1 V | |||
| Toutes les gammes de tension AC sont spécifiées de 5 % à 100 % de la gamme.Bande passante tension AC : 50 Hz à 60 Hz (toutes formes d'ondes) ; 50 Hz à 1 kHz (sinusoïde). | |||
| Tension DC | 400,0 mV 0,1 mV | ±(0,5% + 8 pt) | |
| 4,000 V 1 mV | |||
| 40,00 V 10 mV | |||
| 400,0 V 100 mV | |||
| 600 V 1 V | |||
| Courant AC50 à 60 Hz | 40,00 A 10 mA ±(2,5% + 10 pt) | |
| 400,0 A 100 mA ±(2,8% + 8 pt) | ||
| Toutes les gammes de courant AC sont spécifiées de 5 % à 100 % de la gamme. | ||
| Résistance | 400,0 Ω 0,1 Ω | ±(1,2% + 5 pt) | |
| 4,000 kΩ 1 Ω | |||
| 40,00 kΩ 10 Ω | |||
| 400,0 kΩ 100 Ω | |||
| 4,000 MΩ 1 kΩ ±(2,5% + 8 pt) | |||
| 40,00 MΩ | 10 kΩ | ±(3,0% + 8 pt) | |
| Capacité | 4,000 nF | 0,001 nF | ±(3,5% + 60 pt) |
| 40,00 nF 0,01 nF | ±(3,5% + 10 pt) | ||
| 400,0 nF 0,1 nF | |||
| 4,000 μF 1 nF | ±(3,8% + 5 pt) | ||
| 40,00 μF 10 nF | |||
| 400,0 μF | 100 nF | ±(3,5% + 5 pt) | |
| 4,000 mF 1 μF |
| Fréquence | 4,000 Hz | 0,001 Hz | ±(1,2% + 5 pt) |
| 40,00 Hz 0,01 Hz | |||
| 400,0 Hz 0,1 Hz | |||
| 4,000 kHz | 1 Hz | ||
| 10,00 kHz | 10 Hz | ||
| Sensibilité : >15 VRMS | |||
| Fonction Gamme | Résolution Erreur intrinsèque | ||
| Température | -18 to 1000°C 1°C ±(1,5% + 5°C) | ||
| 0 to 1832°F 1°F ±(1,5% + 9°F) | |||
5.2. CARACTÉRISTIQUES GÉNÉRALES
| Diode Courant de test 1 mA | environ, tension de circuit ouvert 2 V typique |
| Test de continuité Signal sonore si la résistance est < 50 Ω | |
| Afficheur LCD 4000 points | |
| Rafraîchissement de mesure | 3 mesures par seconde |
| Impédance d'entrée > 10 MΩ | tension AC et DC |
| Bande passante tension AC 50 Hz à 1 kHz | |
| Bande passante courant AC 50 à 60 Hz | |
| Domaine d'utilisation 5 à 40°C (41 à 104°F) | |
| Domaine de stockage -10 à 50°C (14 à 122°F) | |
| Humidité relative de fonctionnement | Max 80% jusqu'à 31°C diminution linéaire jusqu'à 50% à 40°C |
| Humidité relative de stockage | < 80% |
| Altitude de fonctionnement | 2000 mètres maximum |
| Dimensions / Masse | 154 x 74 x 43 mm / environ 210g (sans piles) |
| Diamètre d'enserrage | Environ 30 mm |
| Sécurité | Utilisation à l'intérieurClasse 2, isolation doubleConforme aux normes IEC/EN 61010-2-033 ou BS EN 61010-2-033, IEC/EN 61010-032 ou BS EN 61010-032 et IEC/EN 61010-031 ou BS EN 61010-031 pour les mesures de catégorie III 600V, degré de pollution 2. |
| Compatibilité électromagnétique CEM | Conforme à la norme IEC/EN 61326-1 ou BS EN 61326-1. |
6. MAINTENANCE
Excepté les piles, l'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.
6.1. ENTRETIEN ET NETTOYAGE
Cette pince multimètre est conçu pour vous apporter des années de service fiable si les instructions d'entretien suivantes sont respectées :
■ Maintenez la pince multimètre au sec. Si elle est mouillée, essuyez-la.
- Utilisez et stockez la pince multimètre à des températures normales. Des températures extrêmes pourraient réduire la durée de vie des composants électroniques et déformer ou faire fondre les parties en plastique.
■ Manipulez la pince multimètre doucement et avec précaution. Une chute pourrait endommager les parties électroniques ou le boîtier.
■ Maintenez la pince multimètre propre, essuyez occasionnellement le boîtier à l'aide d'un chiffon légèrement humide et n'utilisez pas de produits chimiques, de solvants de nettoyage ni de détergents.
■ Utilisez uniquement des piles neuves de la taille et du type recommandés, retirez les piles anciennes ou usées pour ne pas qu'elles fuient et endommagent l'appareil.
■ Si la pince multimètre doit être stockée pendant une période prolongée, les piles doivent être retirées.
6.2. REMPLACEMENT DES PILES
AVERTISSEMENT : Pour éviter un choc électrique, retirez les cordons de test de toute source d'alimentation avant de retirer la trappe à piles.
AVERTISSEMENT : Pour éviter un choc électrique, n'utilisez pas la pince multimètre tant que la trappe à piles n'est pas fermée.
■ Faites pivoter la vis de fixation de 180° dans le sens antihoraire pour ouvrir la trappe à piles.
■ Remplacez les anciennes piles par trois piles AAA 1,5 V.
■ Remontez la trappe à piles.
Les piles et les accumulateurs usagés ne doivent pas être traités comme des déchets ménagers. Rapportez-les au point de collecte approprié pour le recyclage.
7. GARANTIE
Notre garantie s'exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. L'extrait de nos Conditions Générales de Vente est disponible sur notre site web.
www.chauvin-arnoux.com/fr/conditions-generales-de-vente
La garantie ne s'applique pas suite à :
■ Une utilisation inappropriée de l'appareil ou à une utilisation avec un matériel incompatible ;
■ Des modifications apportées à l'appareil sans l'autorisation explicite du service technique du fabricant ;
■ Des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
■ Une adaptation à une application particulière, non prévue par la définition de l'appareil ou non indiquée dans la notice de fonctionnement ;
■ Des dommages dus à des chocs, chutes ou inondations.
