Type de produit	Projecteur PAR LED pour extérieur
Marque	Cameo
Modèle	ZENIT P 130 (CLZP130LSD)
Type de LED	4 x 32 W RGBW
Angle de faisceau	8° (sans diffuseur), diffuseurs 25° et 45° inclus
Flux lumineux	2398 lumens (RGBW)
Éclairement à 1 m	92600 lux (sans diffuseur)
Fréquence de rafraîchissement	3600 Hz
Contrôle	DMX-512, RDM, télécommande infrarouge
Modes DMX	2, 3, 4, 8 (x2), 10, 15 canaux
Fonctions autonomes	Auto, Color Macro, Static, Tunable White, User Color, Master/Slave
Alimentation	100-240 V, 50/60 Hz
Consommation	155 W
Indice de protection	IP65
Dimensions (LxHxP)	192 x 187 x 187 mm (sans équerre)
Poids	4,8 kg
Matériau du boîtier	Métal
Refroidissement	Par convection
Température de fonctionnement	-15°C à +45°C
Contenu de la livraison	Câble secteur IP65, équerre de montage, diffuseurs 25° et 45°, télécommande infrarouge
Nettoyage	Chiffon sec
Distance minimale aux matériaux inflammables	0,5 m

FOIRE AUX QUESTIONS - ZENIT P 130 Cameo

Comment configurer l'adresse DMX de départ ?

Appuyez sur MODE pour accéder au menu. Utilisez les touches UP et DOWN pour sélectionner DMX Address, puis appuyez sur ENTER. Réglez l'adresse avec UP/DOWN et validez avec ENTER. L'adresse s'affiche à l'écran.

Comment utiliser le mode autonome (Stand Alone) ?

Appuyez sur MODE, sélectionnez Stand Alone avec UP/DOWN, puis ENTER. Choisissez entre Auto, Color Macro, Static, Tunable White ou User Color. Réglez les paramètres (programme, luminosité, vitesse) avec UP/DOWN et ENTER.

Comment configurer le mode esclave (Slave) ?

Appuyez sur MODE, sélectionnez Slave avec UP/DOWN, puis ENTER. Reliez les unités esclave et maître par câble DMX. Sur le maître, activez un mode autonome. L'esclave suit alors le maître.

Que faire si l'appareil ne répond pas au signal DMX ?

Vérifiez que le câble DMX est correctement connecté et que la terminaison est présente en bout de chaîne. Assurez-vous que l'adresse DMX de départ est correcte et que le mode DMX est activé. Si l'écran clignote, cela signifie qu'aucun signal n'est reçu.

Comment nettoyer le projecteur ?

Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez pas de produits liquides ou abrasifs. Protégez l'élément compensateur de pression de toute saleté.

Quelle télécommande utiliser et comment l'utiliser ?

Le projecteur est livré avec une télécommande infrarouge (pile CR2025). Dirigez-la vers le capteur IR en face avant, portée max 8 m. Les fonctions sont désactivées en mode DMX et Slave. Utilisez les touches pour blackout, programmes auto, macros, stroboscope, etc.

Comment utiliser la fonction stroboscope ?

En mode autonome (Auto, Static, etc.), appuyez sur la touche STROBE de la télécommande ou réglez le paramètre Strobe via le menu. Utilisez les touches +/- pour régler la vitesse. En mode DMX, le canal stroboscope contrôle la fonction.

Comment régler la température de couleur (Tunable White) ?

En mode autonome, sélectionnez Tunable White. Utilisez UP/DOWN pour choisir CTC (température) et Dim (luminosité). Réglez les valeurs entre 000 et 255 avec UP/DOWN et validez avec ENTER.

Comment verrouiller les contrôles pour éviter des modifications accidentelles ?

Appuyez simultanément sur les touches UP et DOWN pendant environ 5 secondes. L'écran affiche Locked!. Pour déverrouiller, répétez la même manipulation. Vous pouvez aussi activer le verrouillage automatique dans les paramètres (Settings > Autolock).

Comment réinitialiser l'appareil aux paramètres d'usine ?

Dans le menu Settings, sélectionnez Factory Reset. Appuyez sur ENTER, puis choisissez Reset Now! et confirmez avec ENTER. L'appareil redémarrera avec les valeurs par défaut.

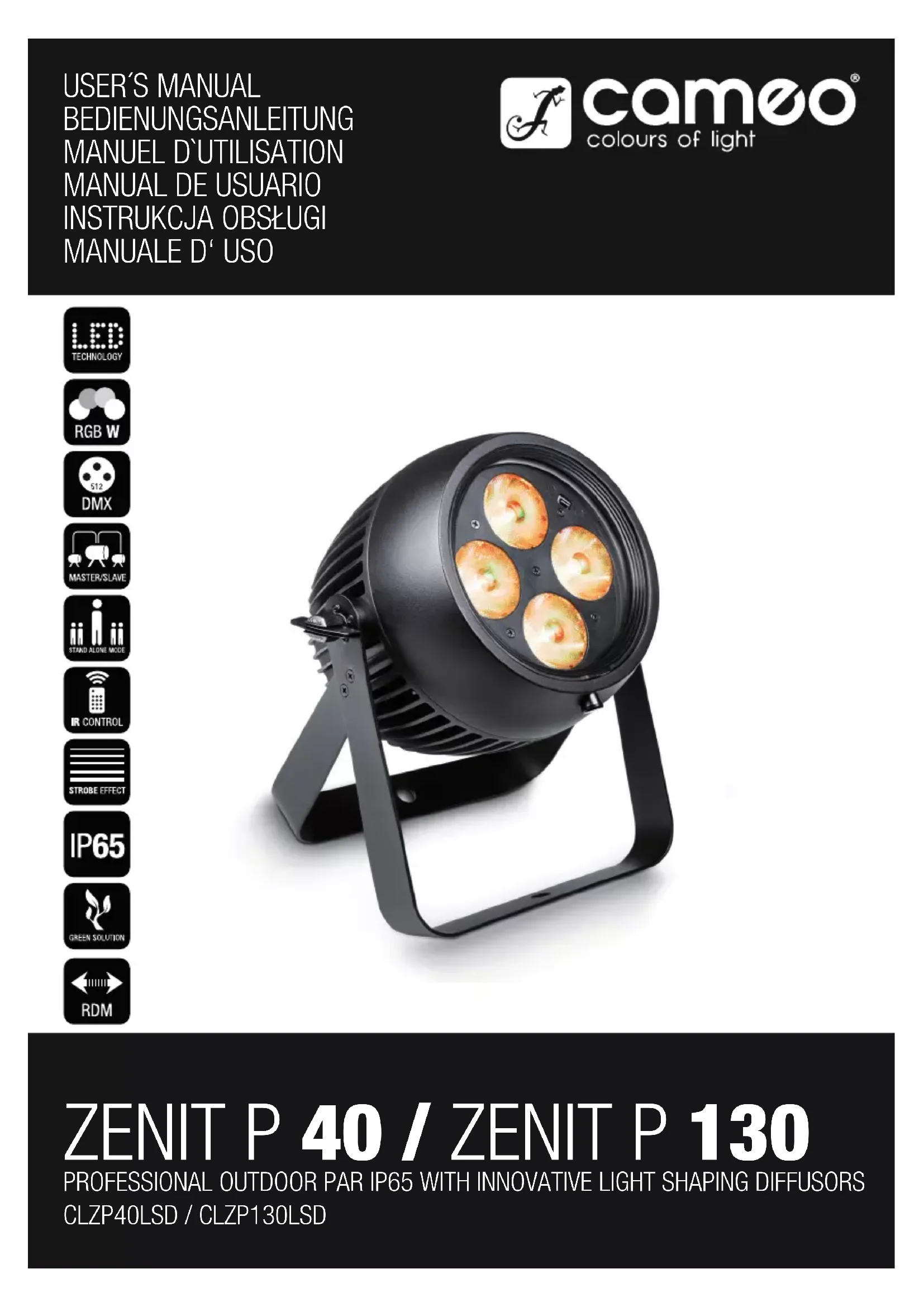

MODE D'EMPLOI ZENIT P 130 Cameo

FR Vous avez fait le bon choix!

Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées: il garantit des années de fonctionnement sans problème. Veuillez lire attentivement ce Manuel Utilisateur : vous apprendrez rapidement à utiliser votre appareil Cameo Light de façon optimale. Vous trouverez davantage d'informations à propos de Cameo Light sur notre site Web: WWW.CAMEOLIGHT.COM.

1. Veuillez lire attentivement ce manuel.
2. Rangez tous les documents d'information et d'instructions en lieu sûr.
3. Veuillez suivre toutes les instructions
4. Observez tous les messages d'avertissement N'enlevez pas de l'appareil les étiquettes de sécurité ou autres informations.
5. N'utilisez l'appareil que pour des applications et de la façon appropriées.
6. Utilisez exclusivement des pieds et des dispositifs de fixation stables et adaptés lorsque l'appareil est utilisé en installation fixe. Assurez-vous que les fixations murales ont été montées correctement, et qu'elles sont sécurisées. Vérifiez que l'appareil est installé en toute sécurité, et qu'il ne peut pas tomber.
7. Lors de l'installation, observez les règlementations de sécurité en vigueur dans votre pays.
8. N'installez et n'utilisez pas l'appareil à proximité de radiateurs, d'accumulateurs de chaleur, de fours ou de toute autre source de chaleur. Vérifiez que l'appareil est installé de façon à bénéficier en permanence d'un refroidissement efficace et qu'il ne peut pas chauffer de façon excessive.
9. Ne placez aucune source de flamme sur l'appareil – par exemple, une bougie allumée.
10. Ne bloquez pas les ouïes d'aération.
11. Cet appareil a été exclusivement conçu pour une utilisation en intérieur. N'utilisez pas l'appareil à proximité immédiate d'eau (à moins qu'il ne s'agisse d'un appareil conçu pour une utilisation en extérieur – dans ce cas, respectez les instructions correspondantes ci après) Ne mettez pas l'appareil en contact avec des matériaux, des liquides ou des gaz inflammables.
12. Vérifiez qu'aucun petit objet ne puisse tomber à l'intérieur de l'appareil.
13. N'utilisez avec cet appareil que des accessoires recommandés et approuvés par le fabricant.
14. N'ouvrez pas l'appareil, et n'essayez pas de le modifier.
15. Lors du branchement de l'appareil, sécurisez le passage du câble secteur, afin d'éviter tout dommage ou accident, par exemple quelqu'un qui trébuche sur le câble.
16. Lors du transport, vérifiez que l'appareil ne peut tomber, ce qui pourrait provoquer des dommages matériels et/ou corporels.
17. Si votre appareil ne fonctionne plus correctement, que de l'eau ou des objets ont pénétré à l'intérieur, ou qu'il a été endommagé de quelque façon que ce soit, éteignez-le immédiatement et débranchez sa prise secteur (s'il s'agit d'un appareil alimenté). Cet appareil ne doit être réparé que par un personnel autorisé.
18. Pour le nettoyage de l'appareil, utilisez un chiffon sec/
19. Observez toutes les réglementations en vigueur dans votre pays pour mettre l'appareil au rebut. Lorsque vous jetez l'emballage de l'appareil, veuillez séparer plastique, papier et carton.
20. Les films plastique doivent être mis hors de portée des enfants.

APPAREILS RELIÉS AU SECTEUR :

1. ATTENTION : Si le câble de l'appareil est muni d'un fil de terre, il doit être relié à une prise murale avec terre. Ne désactivez jamais la mise à la terre d'un appareil.
2. N'allumez pas l'appareil immédiatement s'il a subi une grande différence de température ambiante (par exemple, lors du transport). L'humidité et la condensation pourraient l'endommager. Ne mettez l'appareil sous tension que lorsqu'il est parvenu à la température de la pièce.
3. Avant de relier l'appareil à la prise murale, vérifiez que la valeur et la fréquence de tension secteur sur laquelle il est réglé correspondent bien à la valeur et à la fréquence de la tension secteur locale. Si l'appareil possède un sélecteur de tension, ne le branchez sur la prise murale qu'après avoir vérifié que la valeur réglée correspond à la valeur effective de la tension secteur. Si la fiche du cordon secteur ou du bloc adaptateur livré avec votre appareil ne correspond pas au format de votre prise murale, veuillez consulter un électricien.
4. Ne piétinez pas le câble secteur. Assurez-vous que le câble secteur n'est pas trop pincé, notamment au niveau de l'arrière de l'appareil (ou de son adaptateur secteur) et de la prise murale.
5. Lors du branchement de l'appareil, vérifiez que l'accès au câble secteur ou au bloc adaptateur reste facile. Sortez la fiche secteur de la prise murale dès que vous n'utilisez pas l'appareil pendant un certain temps, ou si vous désirez nettoyer l'appareil. Pour ce faire, tirez toujours sur la fiche elle-même, ou sur le bloc secteur lui-même ; ne tirez jamais sur le câble. Ne manipulez jamais le câble secteur ou l'adaptateur secteur avec des mains mouillées.
6. N'éteignez/rallumez pas l'appareil rapidement plusieurs fois de suite : vosu risquez de réduire la longévité de ses composants internes.
7. CONSEIL IMPORTANT : Ne remplacez le fusible que par un fusible de même type et du même calibre. Si le fusible fond de façon répétée, veuillez consulter un centre de réparations agréé.
8. Pour séparer complètement l'appareil du secteur, débranchez le cordon secteur ou l'adaptateur de la prise murale.
9. Si votre appareil est muni d'un connecteur secteur verrouillable (Volex), il faut d'abord déverrouiller le mécanisme avant d'enlever le cordon secteur. Attention, lorsque vous retirez le câble secteur, à ne pas faire bouger l'appareil, ce qui pourrait se traduire par un risque de chute, de blesser quelqu'un, ou tout autre dommage. Manipulez toujours le cordon secteur avec soin.
10. Débranchez la fiche secteur ou l'adaptateur de la prise murale en cas d'orage, ou si vous n'utilisez pas l'appareil pendant une longue période.
11. L'appareil ne doit pas être alimenté lors de son installation (cordon secteur non relié à la prise murale).
12. Poussière et autres dépôts à l'intérieur de l'appareil sont susceptibles de l'endommager. Si les conditions environnementales sont difficiles (présence de poussière, de nicotine, de gouttelettes d'eau...), il est recommandé de le confier à un personnel spécialisé pour entretien et nettoyage (non pris en charge par la garantie), afin d'éviter toute surchauffe et défaillance.

13. Respectez une distance minimale de 0,5m par rapport à des matériaux inflammables.

14. Si vous désirez alimenter plusieurs projecteurs simultanément, les conducteurs du câble secteur doivent posséder une section minimale de 1,5 mm². Dans l'Union Européenne, les câbles électriques doivent être de type H05VV-F ou équivalent. Adam Hall propose des câbles secteur adaptés. De tels câbles permettent d'alimenter plusieurs appareils par renvoi secteur de l'un à l'autre, Power Out vers Power In. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur correspondante en ampères (A) indiquée sur l'appareil. Essayez de maintenir les câbles secteur aussi courts que possible.

ATTENTION :

Ne démontez jamais le couvercle de l'appareil, vous risquez de recevoir un choc électrique. L'appareil ne renferme aucune pièce ni composant réparable ou remplaçable par l'utilisateur. Ne confiez l'entretien et la réparation qu'à un personnel qualifié.

Le pictogramme en forme de triangle équilatéral contenant un éclair terminé d'une flèche avertit l'utilisateur de la présence d'une tension dangereuse à l'intérieur de l'appareil, tension susceptible de provoquer un choc électrique.

Le pictogramme en forme de triangle équilatéral renfermant un point d'exclamation signale à l'utilisateur la présence d'instructions importantes concernant l'utilisation ou l'entretien de l'appareil.

ATTENTION ! Ce symbole correspond à des surfaces chaudes. En cours de fonctionnement, certaines parties de l'appareil peuvent devenir chaudes. Après utilisation, ne manipulez ou ne transportez l'appareil qu'au bout de 10 minutes de refroidissement.

ATTENTION ! NIVEAUX SONORES ÉLEVÉS SUR LES PRODUITS AUDIO

Cet appareil a été conçu en vue d'une utilisation professionnelle. L'utilisation commerciale de cet appareil est soumise aux réglementations et directives en vigueur dans votre pays en matière de prévention d'accident. En tant que fabricant, Adam Hall est tenu de vous avertir formellement des risques relatifs à la santé. Risques provoqués par une exposition prolongée à des niveaux sonores élevés : Lors de l'utilisation de ce produit, il est possible d'atteindre des niveaux de pression sonore (exprimés en dB SPL) élevés, susceptibles de provoquer des dommages auditifs irréparables chez les artistes, les techniciens et le public. Évitez toute exposition prolongée à des niveaux de pression sonore élevés (supérieurs à 90 dB SPL).

ATTENTION ! CONSEILS IMPORTANTS POUR LES PRODUITS D'ÉCLAIRAGE

1. Ce produit est conçu pour une utilisation professionnelle dans le domaine du spectacle vivant : il n'est pas prévu pour une utilisation en éclairage domestique.
2. Ne regardez jamais directement le faisceau lumineux, même brièvement.
3. Ne regardez jamais le faisceau lumineux par l'intermédiaire d'un appareil optique grossissant (jumelles par exemple).
4. Dans certaines circonstances, les effets Stroboscope sont susceptibles de provoquer des crises d'épilepsie auprès de personnes sensibles. Il est donc conseillé aux personnes épileptiques d'éviter les lieux où sont installés des stroboscopes.

Projecteur PAR LED IP65 RGBW

CLZP40LSD

Projecteur PAR LED IP65 RGBW

CLZP130LSD

FONCTIONS DE PILOTAGE :

Pilotage DMX 2 canaux, 3 canaux, 4 canaux, 8 canaux 1, 8 canaux 2, 10 canaux et 15 canaux

Modes Master / Slave

Fonctions autonomes

Télécommande infrarouge

FONCTIONNALITÉS :

DMX-512, compatible RDM, LED RGBW haute puissance, stroboscope, dimmer 16 bits, 4 courbes de dimmer, correction de température de couleur, fonction FastAccess, indice de protection IP65, connecteurs DMX 5 points, livré avec diffuseurs 25° et 45° et équerre de montage, tension secteur 100 à 240 volts, puissance consommée 50 W (CZLP40LSD) / 155 W (CZLP130LSD).

UTILISATION :

Les Cameo ZENIT P40 et P130 sont des projecteurs d'extérieur pilotables DMX-512, s'utilisant aussi bien en mode autonome qu'en mode Master/Slave ; ils se contrôlent aussi via une télécommande infrarouge livrée. De plus, les projecteurs se conforment au protocole RDM (Remote Device Management). Ce protocole de contrôle à distance permet la configuration et le suivi des appareils compatibles, via un contrôleur compatible RDM.

ES Introducción

FR Entrée secteur sur connecteur IP65, avec capot de protection caoutchouc. Tension d'alimentation 100 - 240 Volts, 50/60 Hz Le raccordement au secteur s'effectue via le câble livré (en cas de non-utilisation, mettre en place le capot de protection caoutchouc).

FR Renvoi secteur sur connecteur IP65 avec capot de protection caoutchouc. Permet d'alimenter d'autres projecteurs CAMEO en cascade. Assurez-vous que la consommation totale de tous les appareils connectés ne dépasse pas la valeur en Ampères (A) indiquée sur l'appareil (en cas de non-utilisation, mettre en place le capot de protection caoutchouc).

FR Embase XLR 5 points mâle IP65, pour branchement d'un contrôleur DMX (par exemple, pupitre DMX – en cas de non-utilisation, obturer avec le capot de protection caoutchouc).

FR Embase XLR 5 points femelle IP65, pour renvoi du signal DMX (en cas de non-utilisation, obturer avec le capot de protection caoutchouc).

FR Affiche le mode de fonctionnement et d'autres paramètres système.

FR MODE - Appuyez sur le champ MODE pour appeler le menu de choix des paramètres système. Plusieurs pressions répétées ramènent à l'écran principal. ENTER - Appuyer sur le champ ENTER valide le choix effectué dans l'élément de menu, par exemple de nouvelles valeurs de paramètres, ou permet de passer dans un des sous-menus. Dans tous les cas, les modifications de valeurs de paramètres doivent être validées en appuyant sur le champ ENTER. UP et DOWN - Choix d'un élément de menu dans le menu de sélection des paramètres système (adresse de départ DMX, mode de fonctionnement, etc.) et dans les sous-menus. Permet de modifier à volonté la valeur d'un paramètre sélectionné, par exemple l'adresse de départ DMX.

FR Le montage en hauteur, au-dessus de la tête des spectateurs, ne doit être effectué que par un personnel qualifié. Le projecteur doit être sécurisé avec une élingue spécifique passée dans l'œillet de sécurité, afin d'éviter tout risque de chute.

FR Élément compensateur de pression, afin d'éviter l'accumulation d'eau de condensation à l'intérieur de l'appareil. Pour assurer un bon fonctionnement, protégez cet élément de toute saleté.

FR CONSEILS : Pour garantir l'insensibilité aux projections d'eau, caractéristique de l'indice de protection IP65, au niveau des embases DMX, les connecteurs d'entrée et de renvoi DMX spécifiques doivent être correctement obturés, soit par les connecteurs XLR spéciaux IP65, soit par les capots de protection caoutchouc. Lorsqu'ils sont correctement branchés, les connecteurs d'entrée et de renvoi secteur POWER IN et POWER OUT garantissent la protection contre les projections d'eau selon IP65 ; c'est également le cas lorsque les capots de protection caoutchouc sont correctement en place.

• Dès que le projecteur est correctement relié au secteur, plusieurs mentions se succèdent à l'écran au fil du démarrage : «Welcome to Cameo», puis la référence du modèle et le numéro de version de logiciel. À l'issue de cette séquence de démarrage, le projecteur est prêt à l'emploi, retrouvant le dernier mode d'utilisation sélectionné.
• Si l'un des modes DMX est activé et qu'aucun signal de pilotage n'arrive sur l'entrée DMX, l'adresse de départ DMX actuelle apparaît puis l'affichage se met à clignoter au bout de quelques secondes.
• Au bout d'environ 1 minute d'inactivité, l'affichage revient automatiquement sur l'écran principal.
• Fonction Fast Access : Afin de faciliter la navigation dans les menus, l'appareil propose une structure de menus intelligente, qui permet d'accéder directement aux éléments de menu et de sous-menus sélectionnés précédemment. 1. En appuyant simultanément sur les touches MODE et ENTER, vous retrouvez directement le dernier élément de sous-menu modifié, ce qui permet de modifier en un instant la valeur correspondante (adresse de départ DMX ou mode de fonctionnement). 2. Appuyer sur la touche MODE vous ramène directement au dernier élément de menu sélectionné et modifié ; il suffit alors d'appuyer sur ENTER pour accéder instantanément au dernier élément de sous-menu sélectionné et modifié (adresse de départ DMX ou mode de fonctionnement).
• Avant de modifier les réglages de l'appareil, assurez-vous que le champ tactile est sec et propre, afin de ne pas obérer ses fonctionnalités.
• Dès que l'affichage principal apparaît, vous pouvez faire pivoter de 180° les mentions apparaissant dans l'afficheur : En appuyant sur UP,

CONFIGURATION DE L'ADRESSE DE DÉPART DMX (DMX Address)

Appuyez sur MODE pour accéder au menu de sélection des paramètres de l'appareil (--- Menu ---). Utilisez les touches UP et DOWN pour sélectionner l'élément « DMX Address » dans le menu (voir flèche), puis appuyez sur ENTER pour valider la sélection. Une fenêtre contenant trois chiffres s'affiche alors à l'écran, dans laquelle vous pouvez définir l'adresse DMX de départ de votre choix à l'aide des touches UP et DOWN (en fonction de la valeur maximale du mode DMX). Confirmez la saisie en appuyant sur ENTER, et appuyez sur MODE pour revenir à l'écran principal (ici : « DMX Address 001 »). Si aucun signal de commande DMX n'est présent, les caractères se mettent à clignoter sur l'écran, et cessent de clignoter dès qu'un signal de commande est présent.

CONFIGURATION DU MODE DMX (DMX Mode)

Appuyez sur MODE pour accéder au menu de sélection des paramètres de l'appareil (--- Menu ---). Utilisez ensuite les touches UP et DOWN pour sélectionner dans le menu l'élément « DMX Mode » (voir flèche) et appuyez sur ENTER pour confirmer. Ce sous-menu vous permet de sélectionner les modes de fonctionnement DMX « 15CH », « 10CH », « 8CH 2 », « 8CH 1 », « 4CH », « 3CH » et « 2CH » à l'aide des touches UP et DOWN. Pour valider la sélection, appuyez sur la touche ENTER. Vous trouverez les tableaux d'affectation des canaux dans ce manuel, au chapitre PILOTAGE EN MODE DMX.

CONFIGURATION DU MODE STANDALONE

Appuyez sur MODE pour accéder au menu de sélection des paramètres de l'appareil (--- Menu ---). À l'aide des touches de fonction UP et DOWN, sélectionnez ensuite l'élément « Mode » dans le menu (voir flèche) et confirmez avec ENTER. Ce sous-menu vous permet de sélectionner les modes de fonctionnement autonomes « Auto », « Color Macro », « Static », « Tunable White » et « User Color » à l'aide des touches UP et DOWN. Pour valider la sélection, appuyez sur la touche ENTER.

MODE AUTOMATIQUE (programmes 1 à 6)

Les 6 différents programmes automatiques se composent de séquences de changement de couleur préconfigurées, tandis que la luminosité et la vitesse d'exécution peuvent être réglées individuellement. Conformément à la procédure décrite au chapitre « CONFIGURATION DU MODE STANDALONE », sélectionnez le mode Auto et confirmez avec ENTER. Utilisez les touches UP et DOWN pour sélectionner l'un des 6 programmes Auto (voir flèche) et appuyez sur la touche ENTER pour confirmer. Pour ensuite régler la luminosité, sélectionnez l'élément « Dim » dans le menu à l'aide des touches UP et DOWN, confirmez avec ENTER, puis sélectionnez la valeur de votre choix entre 000 et 255 à l'aide des touches UP et DOWN. Validez en appuyant sur ENTER. Pour régler la vitesse d'exécution, sélectionnez l'élément « Speed » dans le menu à l'aide des touches UP et DOWN, confirmez avec ENTER, puis sélectionnez la valeur de votre choix entre 001 et 100 à l'aide des touches UP et DOWN. Validez en appuyant sur ENTER. Appuyez 4 fois sur la touche MODE pour revenir à l'écran principal (mode Auto).

15 macros de couleur différentes sont préconfigurées. Conformément à la procédure décrite au chapitre « CONFIGURATION DU MODE STANDALONE », sélectionnez l'élément « Color Macro » dans le menu et confirmez avec ENTER. Utilisez les touches UP et DOWN pour choisir la couleur de votre choix comme preset (voir flèche) et confirmez avec ENTER (Color Off = Blackout). Une fenêtre contenant trois chiffres s'affiche alors à l'écran, dans laquelle vous pouvez définir le niveau de luminosité de votre choix entre 000 et 100 à l'aide des touches UP et DOWN. Validez en appuyant sur

ENTFR. Appuyez 3 fois sur la touche MODE pour revenir à l'écran principal (mode Color Macro).

MODE STATIQUE (Static)

DE façon similaire à un dispositif de commande DMX, le mode statique permet de régler les fonctions dimmer, stroboscope (Strobe), et les valeurs R, G, B, W directement sur l'appareil avec des valeurs comprises entre 000 et 255. Cela permet de créer une scène personnalisée sans devoir recourir à un contrôleur DMX supplémentaire. Conformément à la procédure décrite au chapitre « CONFIGURATION DU MODE STANDALONE », sélectionnez le mode statique et confirmez avec ENTER. Utilisez les touches UP et DOWN pour sélectionner l'élément du menu que vous souhaitez modifier (voir flèche) et appuyez sur la touche ENTER pour confirmer. Une fenêtre contenant trois chiffres s'affiche alors à l'écran, dans laquelle vous pouvez définir la valeur de votre choix entre 000 et 255 à l'aide des touches UP et DOWN. Validez en appuyant sur ENTER. Appuyez 3 fois sur la touche MODE pour revenir à l'écran principal (mode Static).

Température de couleur (Tunable White)

Le mode Température de couleur permet de définir une température de couleur allant de blanc froid à blanc chaud (CTC) ainsi que la luminosité (Dim) directement sur l'appareil. Conformément à la procédure décrite au chapitre « CONFIGURATION DU MODE STANDALONE », sélectionnez la température de couleur et confirmez avec ENTER. Utilisez les touches UP et DOWN pour sélectionner l'élément du menu que vous souhaitez modifier (voir flèche) et appuyez sur la touche ENTER pour confirmer. Une fenêtre contenant trois chiffres s'affiche alors à l'écran, dans laquelle vous pouvez définir la valeur de votre choix à l'aide des touches UP et DOWN. Validez en appuyant sur ENTER. Appuyez 3 fois sur la touche MODE pour revenir à l'écran principal (mode Tunable White).


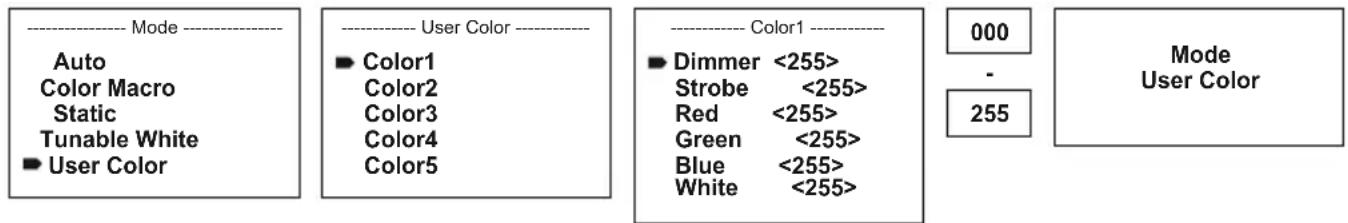

PRESETS UTILISATEUR (User Color)

Le mode de fonctionnement « Presets d'utilisateur » permet de sauvegarder directement dans l'appareil la luminosité générale et un mélange de couleurs R, G, B et W dans cinq presets de couleur personnalisés. Conformément à la procédure décrite au chapitre « CONFIGURATION DU MODE STANDALONE », sélectionnez l'élément « User color » dans le menu et confirmez avec ENTER. Utilisez ensuite les touches UP et DOWN pour sélectionner l'un des emplacements de sauvegarde de Color1 à Color5. Appuyez sur ENTER pour valider la sélection puis sélectionner l'élément du sous-menu (voir flèche) que vous souhaitez modifier. Validez en appuyant sur ENTER. Une fenêtre contenant trois chiffres s'affiche alors à l'écran, dans laquelle vous pouvez définir la valeur de votre choix entre 000 et 255 à l'aide des touches UP et DOWN. Confirmez de nouveau en appuyant sur ENTER. Une fois tous les paramètres réglés comme vous le souhaitez, appuyez 4 fois sur MODE pour retourner à l'écran principal (mode User Color).

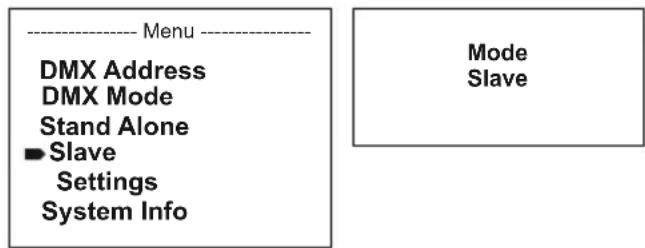

CONFIGURATION DU MODE SLAVE

Appuyez sur MODE pour accéder au menu de sélection des paramètres de l'appareil (--- Menu ---). Utilisez les touches UP et DOWN pour sélectionner dans le menu l'élément « Slave » (voir flèche) et appuyez sur ENTER pour confirmer. Reliez les unités esclave et maître (même modèle) à l'aide d'un câble DMX. Sur le maître, activez l'un des modes Standalone disponibles (AUTO, COLOUR Macro, Static, Tunable White, User Color). L'unité Slave suit alors l'unité Master. Si aucun signal de commande n'est présent, les caractères se mettent à clignoter sur l'écran, et cessent de clignoter dès qu'un signal de commande est présent.

PARAMÈTRES SYSTÈME (Settings)

Appuyez sur MODE pour passer en mode de sélection de paramètres système (--- Menu ---). Avec UP et DOWN, choisissez l'élément de menu «Settings» (surveillez la flèche), puis validez par ENTER.

Vous pouvez dès lors accéder au sous-menu, afin d'intervenir sur les éléments suivants :

Paramètres
Display Reverse = Renversement de l'affichage On = renversement du texte de l'affichage (180°), pour montage en hauteur
Display Backlight = Rétro-éclairage de l'afficheur On = éclairé en permanence
DMX Fail = mode de fonctionnement dans lequel basculer en cas d'inter-ruption du signal DMX			Hold = maintien de la dernière commande reçue
			Blackout = activation du Blackout (extinction)
Dimmer Curve = Courbes Dimmer Linear = l'intensité lumineuse croît de façon linéaire avec les valeurs DMX.
					Exponential = l'intensité lumineuse croît lentement pour les valeurs DMX basses, puis beaucoup plus rapidement pour les valeurs DMX élevées.
					Logarithmic = l'intensité lumineuse croît rapidement pour les valeurs DMX basses, puis beaucoup plus lentement pour les valeurs DMX élevées.
					S-Curve = l'intensité lumineuse croît lentement pour les valeurs DMX basses et élevées, et plus rapidement pour les valeurs DMX moyennes.
Dimmer Response	=	Réponse du Dimmer	Led	= Le projecteur réagit de façon très directe et instantanée aux variations de valeurs DMX.
			Halogen = Le projecteur se comporte comme un projecteur à lampe halogène, avec des variations de luminosité progressives.
Color Calibration	=	Calibration des Couleurs	Rouge, Vert, Bleu, Blanc	= Calibration séparée par couleur. Réglage de la luminosité des 4 groupes de LED RGBW, pour tous les modes, valeurs comprises entre 000 et 255.
Autolock	=	Verrouillage automatique des contrôles	On = Verrouillage automatique des contrôles au bout d'environ 1 s d'inactivité Mention dans l'affichage : "Locked!" Déverrouillage : Appuyer simultanément sur les touches UP et DOWN pendant environ 5 secondes
			Off = Verrouillage automatique des contrôles désactivé.
IR Remote = Activation/désactivation du contrôle par la télécommande infrarouge.			On	= fonctionnalité activée
			Off = fonctionnalité désactivée
Factory Reset = Réinitialisation des valeurs usine				Réinitialisation des valeurs usine : ENTER -> „Reset Now!“ -> ENTER

Pour valider les nouvelles valeurs, appuyez sur la touche ENTER.

DIMMER CURVES

INFORMATIONS APPAREIL (System Info)

Appuyez sur MODE pour passer en mode de sélection de paramètres système (--- Menu ---). Avec UP et DOWN, choisissez l'élément de menu «System Info» (observez la flèche), puis validez en appuyant sur ENTER.

Sélectionnez l'élément de sous-menu désiré avec UP et DOWN, puis appuyez sur ENTER pour visualiser les informations correspondantes.

Infos système
Firmware = Numéro de version de firmware de l'appareil			Main CPU Vx.x
Temperature = Température mesurée au niveau des LED			LED xx°C / xx°F
			Unit °C (= affichage en degrés Celsius)
Operation Hours	=	Durée de fonctionnement	xx:xxh	Affichage de la durée totale de fonctionnement en heures:- minutes

FONCTION DE VERROUILLAGE MANUEL DES CONTRÔLES

Outre la possibilité de verrouillage automatique des fonctions du projecteur, afin d'éviter toute manipulation incontrôlée (voir «Paramètres» – «Auto-lock»), il existe aussi une fonction de verrouillage manuel des contrôles. Pour ce faire, appuyez simultanément sur UP et DOWN pendant environ 5 secondes. Par la suite, lors d'une tentative de modification des paramètres, la mention «Locked!» apparaît à l'écran, et il est désormais impossible de modifier les valeurs de paramètres via les touches. Au bout d'environ 1 minute d'inactivité, le mode de fonctionnement en cours est de nouveau affiché. Pour désactiver le verrouillage, il suffit d'appuyer de nouveau simultanément pendant environ 5 secondes sur UP et DOWN. L'affichage à l'écran visualise à nouveau les informations habituelles.

OBSERVACIONES

Diriger la télécommande infrarouge, en contact visuel direct, vers le capteur infrarouge situé en face avant du projecteur. Sa portée maximale est d'environ 8 mètres. En mode DMX et Slave, les fonctions de pilotage par télécommande infrarouge sont désactivées. Pile de la télécommande infrarouge = CR2025.
	Blackout	Appuyer sur la touche Blackout pour désactiver toutes les LED, quel que soit le mode de fonctionnement activé sur la télécommande. Appuyer de nouveau sur la touche Blackout pour revenir au mode de fonctionnement activé précédemment.
	Programme automatique	Programmes automatiques Auto 1 - Auto 6. Sélectionner les programmes à l'aide des touches + et + régler la vitesse d'exécution des programmes via les touches SPEED et + Régler la luminosité à l'aide des touches % et -
	macros de couleur	macros de couleur 1 - 15 sélection + et -
	Stroboscope	Stroboscope pour modes de fonctionnement AUTO, FADE et MANUAL. Activer la fonction en appuyant sur STROBE. Régler la vitesse du stroboscope à l'aide des touches + et + sactiver le stroboscope en appuyant sur STROBE.
	Vitesse	Permet de régler la vitesse d'exécution des programmes automatiques et des fondus.
	Individuelle Farbmakros	macros de couleurs individuelles 1 - 5. Sélection avec + et -
	Luminosité	Régler la luminosité en appuyant sur % et + -
	Mélange manuel de couleurs	Régler le mélange manuel de couleurs en appuyant sur MANUAL et R G , R . Régler l'intensité à l'aide des touches et . + -
	Programmes de fondu	Programmes de fondu automatiques Auto 1 - Auto 5. Sélectionner les programmes à l'aide des touches + et + régler la vitesse d'exécution des programmes via les touches SPEED et + Régler la luminosité à l'aide des touches % et -
	Préréglage des couleurs	Sélection directe des couleurs préréglées (0 à 9).

ES

Le terme DMX (Digital Multiplex) désigne un protocole de transport universel permettant la communication entre des appareils et des contrôleurs à ce format. Un contrôleur DMX envoie des données DMX aux appareils DMX qui lui sont connectés. Les données DMX sont transportées sous forme d'un flux série, renvoyé d'un appareil au suivant via des connecteurs XLR repérés "DMX IN" et "DMX OUT". Le nombre total d'appareils ainsi connectés ne doit pas dépasser 32. Le dernier appareil de la chaîne doit posséder une résistance de terminaison (Terminator).

Il s'agit d'un langage universel, permettant d'interconnecter des appareils DMX de type différents, de marques différentes, et de tous les piloter depuis un contrôleur DMX central. Pour un transport optimal des données, il est recommandé d'utiliser les câbles les plus courts possibles pour interconnecter les appareils. L'ordre dans lequel les différents appareils sont connectés au sein d'un

réseau DMS n'a aucune influence sur l'adressage. Autrement dit, vous pouvez placer l'appareil possédant l'adresse DMX 1 où vous le désirez dans la chaîne DMX : au début, à la fin, au milieu... Si un appareil s'est vu affecter l'adresse DMX 1, le contrôleur "sait" qu'il doit lui envoyer toutes les données destinées à l'adresse 1, quelle que soit la position dudit appareil dans la chaîne DMX.

CONNEXION EN SÉRIE DE PLUSIEURS PROJECTEURS

1. Reliez la fiche XLR mâle (3 ou 5 points) du câble DMX à la sortie DMX (embase XLR femelle) du premier appareil DMX (par exemple, un contrôleur DMX).
2. Reliez le connecteur XLR femelle du câble DMX relié au premier projecteur à l'entrée DMX (connecteur XLR mâle) de l'appareil DMX suivant. Reliez la sortie DMX de cet appareil, selon le même méthode, à l'entrée DMX de l'appareil DMX suivant, et ainsi de suite. Veillez à ce que tous les appareils DMX soient reliés en série, et n'oubliez pas que les liaisons ne peuvent être partagées sans utiliser de splitter actif. Ne pas dépasser le nombre maximal d'appareils par chaîne DMX, soit 32.

Vous trouverez un choix complet de câbles compatibles DMX dans les gammes Adam Hall 3 STAR, 4 STAR et 5 STAR.

Si vous fabriquez vous-mêmes vos câbles, respectez les modalités de câblage DMX. En particulier : Ne reliez jamais le blindage du câble à la masse du connecteur, et vérifiez bien qu'en aucun cas le blindage du câble n'entre en contact avec le corps du connecteur XLR. Si le blindage entre en contact avec la masse, cela peut provoquer des courts-circuits et des défaillances système.

Assignation des contacts

Câble DMX avec connecteurs XLR 3 points :

Câble DMX avec connecteurs XLR 5 points (les points 4 et 5 ne sont pas câblés):

Pour éviter tout dysfonctionnement, le dernier appareil d'une chaîne DMX doit être équipé d'une résistance de terminaison (120 Ohms, 1/4 Watt). Connecteur XLR 3 points avec résistance de terminaison : K3DMXT3 Connecteur XLR 5 points avec résistance de terminaison : K3DMXT5

Assignation des contacts

Connecteur XLR 3 points Connecteur XLR 5 points

Pour utiliser des appareils DMX munis de connecteurs 3 points avec des appareils DMX munis de connecteurs 5 points, il faut utiliser un adaptateur.

Assignation des contacts

Adaptateur XLR 5 points mâle vers XLR 3 points femelle K3DGF0020 Les points 4 et 5 ne sont pas connectés.

Assignation des contacts

Adaptateur XLR 3 points mâle vers XLR 5 points femelle K3DHM0020 Les points 4 et 5 ne sont pas connectés.

ES DMX512

Référence Modèle :	CLZP40LSD	CLZP130LSD
Type de Produit : projecteur PAR à LED		projecteur PAR à LED
Type :	Projecteur PAR pour utilisation en extérieur	Projecteur PAR pour utilisation en extérieur
Spectre de Couleurs LED :	RGBW	RGBW
Nombre de LED :	4	4
Type de LED :	10 W	32 W
Fréquence de Rafraîchissement :	3600 Hz	3600 Hz
Angle de Départ :	8°	8°
Entrée DMX : XLR 5 points mâle, IP65		XLR 5 points mâle, IP65
Sortie DMX :	XLR 5 points femelle, IP65	XLR 5 points femelle, IP65
Modes DMX :	2 canaux, 3 canaux, 4 canaux, 8 canaux 1, 8 canaux 2, 10 canaux, 15 canaux	2 canaux, 3 canaux, 4 canaux, 8 canaux 1, 8 canaux 2, 10 canaux, 15 canaux
Fonctions DMX :	Dimmer, Dimmer fin, RGBW, RGBW fin, Stroboscope, Courbes Dimmer, Correction de Température de Couleur, Réponse Dimmer, Macro Couleurs, Changeur de Couleurs, Mélangeur de Couleurs	Dimmer, Dimmer fin, RGBW, RGBW fin, Stroboscope, Courbes Dimmer, Correction de Température de Couleur, Réponse Dimmer, Macro Couleurs, Changeur de Couleurs, Mélangeur de Couleurs
Fonctions en Mode Autonome :	Mélangeur de Couleurs, Macros Couleurs, mode Master/Slave, Programmes Auto, Stroboscope, Réponse Dimmer, Courbe Dimmer, fonction de verrouillage, Calibration des Couleurs	Mélangeur de Couleurs, Macros Couleurs, mode Master/Slave, Programmes Auto, Stroboscope, Réponse Dimmer, Courbe Dimmer, fonction de verrouillage, Calibration des Couleurs
Pilotage :	DMX 512, compatible RDM, télécommande infrarouge	DMX 512, compatible RDM, télécommande infrarouge
Contrôles :	touches Mode, Enter, Up, Down	touches Mode, Enter, Up, Down
Visualisation :	Afficheur OLED	Afficheur OLED
Tension d'Alimentation :	100 - 240 V, 50/60Hz	100 - 240 V, 50/60Hz

Consommation Électrique : 50 W 155 W

Éclairement lumineux (à 1 m, 25200 lux 92600 lux sans diffuseur) :

Flux lumineux (RGBW) : 996 lumens 2398 lumens

Branchement Secteur : Entrée et renvoi sur embase spécifique IP65 Entrée et renvoi sur embase spécifique IP65 Température de l'environnement (en fonctionnement) : -15°C - +45°C -15°C - +45°C

Matériau Boîtier : métal métal

Couleur Boîtier : noir noir

Refroidissement : par convexion par convexion

Indice de protection : IP65		IP65
Dimensions (LxHxP, sans équerre de montage)	192 x 187 x 187 mm	192 x 187 x 187 mm
Masse :	4,8 kg	4,8 kg
Divers :	Livré avec câble secteur muni d’un connecteur IP65 spécifique, pied/support de montage, diffuseurs 25° et 45° et télécommande infrarouge	Livré avec câble secteur muni d’un connecteur IP65 spécifique, pied/support de montage, diffuseurs 25° et 45° et télécommande infrarouge

ES

Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l'adresse suivante : http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0. Vous pouvez nous demander la déclaration de conformité actuelle à l'adresse [e-mail].

TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT

(Applicable dans l'Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le produit ou sur la documentation correspondante indique qu'en fin de vie, le produit ne doit pas être jeté avec les déchets normaux, afin d'éviter tout dommage à l'environnement ou aux personnes consécutive à une élimination non contrôlée des déchets. Séparez-le des autres types de déchets et recyclez-le, afin de promouvoir la réutilisation durable des ressources naturelles. Nous conseillons aux utilisateurs non professionnels de contacter le revendeur chez qui ils ont acheté le produit, ou un représentant gouvernemental local, pour plus de détails sur le lieu de collecte et la façon de recycler cet appareil dans le meilleur respect de l'environnement possible.. Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d'achat. Ce produit ne doit pas être mélangé à d'autres déchets commerciaux lors de la collecte.

Conformité CE

La société Adam Hall GmbH déclare par la présente que ce produit est compatible avec les régulations suivantes (le cas échéant) :

R&TTE (1999/5/EG) et RED (2014/53/EU) à partir de juin 2017

Directive basse tension (2014/35/EU)

Directive CEM (2014/30/EU)

RoHS (2011/65/EU)

La Déclaration de Conformité complète est disponible sur le site Web www.adamhall.com.

Pour toute information complémentaire, contactez-nous : [e-mail].
