| Type de produit | Enregistreur de données portatif pour mesure de tension |
| Marque | VOLTCRAFT |
| Modèle | DL-250V |
| N° de commande | 2203101 |
| Plage de mesure | 0,00 - 30,00 V |
| Résolution | 0,1 V |
| Précision | ±0,5 % de la pleine échelle |
| Capacité mémoire | 31 320 valeurs de mesure |
| Taux d'échantillonnage | De 10 secondes à 24 heures (réglable) |
| Écran | Affichage LCD rétroéclairé |
| Connectivité | USB 2.0 (type clé USB) |
| Alimentation | 1 pile bouton 3 V type CR2450 |
| Autonomie de la pile | Environ 1 an (échantillonnage 1 fois/min) |
| Dimensions (L x H x P) | Environ 37 x 86 x 19 mm |
| Poids | Environ 59 g |
| Conditions de fonctionnement | 0 à 50 °C, <80 % HR (sans condensation) |
| Conditions de stockage | -10 à +60 °C, <70 % HR (sans condensation) |
| Protection | Contre la poussière et les jets d'eau (avec cache de protection fermé) |
| Configuration | Via logiciel Voltsoft ou site web dédié |
| Création de rapport | Automatique au format PDF avec graphique |
| Fonctions principales | Enregistrement en continu, alertes par LED, modes de démarrage/arrêt multiples, affichage valeurs min/max, fonction pause d'alerte |
| Entretien et nettoyage | Nettoyer avec un chiffon antistatique sec ; ne pas immerger |
| Consignes de sécurité | Ne pas utiliser en atmosphère explosive, respecter la polarité de la pile, protéger des chocs et de l'humidité excessive |
| Contenu de l'emballage | Enregistreur de données, capuchon de protection USB, pile bouton CR2450, CD avec mode d'emploi |
FOIRE AUX QUESTIONS - DL-250V VOLTCRAFT
Questions des utilisateurs sur DL-250V VOLTCRAFT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre équipements de mesure au format PDF gratuitement ! Retrouvez votre notice DL-250V - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DL-250V de la marque VOLTCRAFT.
MODE D'EMPLOI DL-250V VOLTCRAFT
Enregistreur de données
N° de commande 2203098 (DL-260A: Courant)
N° de commande 2203101 (DL-250V: Tension) Page 56 - 83

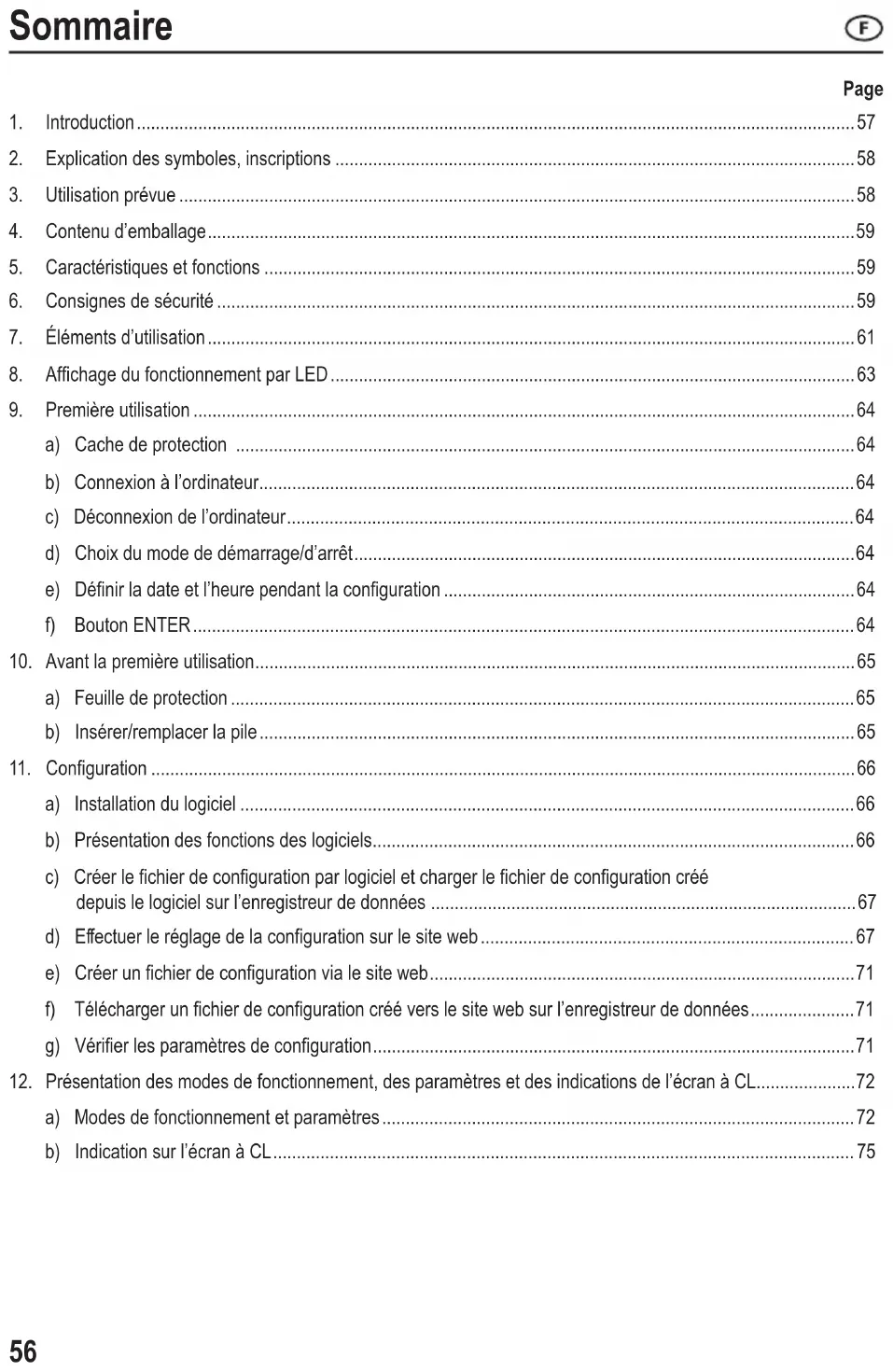

- Introduction......57
- Explication des symboles, inscriptions ....58
- Utilisation prévue ....58
- Contenu d'emballage....59
- Caractéristiques et fonctions ....59
- Consignes de sécurité ....59
- Éléments d'utilisation....61
- Affichage du fonctionnement par LED 63
- Première utilisation 64
a) Cache de protection 64
b) Connexion à l'ordinateur....64
c) Déconnexion de l'ordinateur....64
d) Choix du mode de démarrage/d'arrêt....64
e) Définir la date et l'heure pendant la configuration....64
f) Bouton ENTER....64
- Avant la première utilisation....65
a) Feuille de protection 65
b) Insérer/remplacer la pile....65
- Configuration 66
a) Installation du logiciel 66
b) Présentation des fonctions des logiciels....66
c) Créer le fichier de configuration par logiciel et charger le fichier de configuration créé depuis le logiciel sur l'enregistreur de données 67
d) Effectuer le réglage de la configuration sur le site web....67
e) Créer un fichier de configuration via le site web....71
f) Télécharger un fichier de configuration créé vers le site web sur l'enregistreur de données....71
g) Vérifier les paramètres de configuration....71
- Présentation des modes de fonctionnement, des paramètres et des indications de l'écran à CL....72
a) Modes de fonctionnement et paramètres....72
b) Indication sur l'écran à CL....75
Page
- Enregistrement de données....77
a) Accéder au menu des fonctions....77
b) Démarrer l'enregistrement....77
c) Arrêter l'enregistrement....77
d) Afficher le temps restant jusqu'au début/à la fin de l'enregistrement. 78
e) Activer/désactiver la fonction pause d'alerte de limite....78
f) Mesures maximales/minimales 79
-
Créer un rapport PDF 79
-
Effacer les données....80
-
Mise à niveau du microprogramme ....80
-
Rétablir le microprogramme par défaut 81
-
Dépannage 81
-
Entretien et nettoyage....82
-
Élimination 82
a) Généralités 82
b) Élimination des piles rechargeables usées ....83
- Caractéristiques techniques 83
1. Introduction
Chère cliente, cher client,
Avec l'achat d'un produit Voltcraft®, vous avez pris une très bonne décision pour laquelle nous vous remercions.
Voltcraft® - ce nom représente, dans le domaine de la technologie de relevés de mesure, de recharge et de réseau, des produits de qualité supérieure qui sont caractérisés par une compétence professionnelle, des performances exceptionnelles et une innovation constante.
De l'électronicien amateur passionné jusqu'à l'utilisateur professionnel, vous avez vous-même, avec un produit de la gamme de la marque Voltcraft®, décidé de choisir un appareil répondant aux tâches les plus exigeantes et d'avoir toujours à portée de main la solution optimale. Et le meilleur : la technologie avancée et la qualité fiable de nos produits Voltcraft® que nous vous proposons va de soi avec un rapport qualité/prix avantageux presque imbattable. Par conséquent, nous créons la base d'une longue coopération, fructueuse et couronnée de succès.
Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft®.
Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.
Pour toute question technique, veuillez vous adresser à :
Dans le présent mode d'emploi, un point d'exclamation placé dans un triangle signale les remarques importantes à impérativement respecter.
Le symbole flèche est utilisé pour pointer certains conseils et remarques spécifiques sur le fonctionnement.
Cet appareil est conforme aux normes CE et répond aux directives européennes requises.
3. Utilisation prévue
Les enregistreurs de données portables fonctionnant sur batterie et portant l'inscription DL-260A permettent de mesurer le courant tandis que ceux portant l'inscription DL-250V permettent de mesurer la tension.
Les données de mesure sont enregistrées automatiquement, à des taux d'échantillonnage réglables, compris entre 1 minute et 24 heures. Il est possible d'enregistrer un maximum de 31320 valeurs de mesure. Les valeurs mesurées peuvent être lues immédiatement sur l'écran à CL. L'enregistreur de données peut être configuré en ligne ou à l'aide du logiciel inclus.
Le produit se connecte à un ordinateur comme une clé USB normale et y est lu. Il crée automatiquement un rapport graphique au format PDF. Une pile lithium longue durée garantit une longue durée d'enregistrement.
Lorsque le cache de protection est fixé, le produit est protégé contre la poussière et les jets d'eau et peut être utilisé aussi bien à l'intérieur qu'à l'extérieur. N'utilisez pas l'appareil si le boîtier n'est pas entièrement fermé ou si le cache de protection n'est pas correctement fixé.
Il est interdit d'effectuer des mesures dans des conditions ambiantes difficiles telles que poussières et gaz inflammables, vapeurs ou solvants. Il est impératif de respecter les consignes de sécurité.
Ce produit respecte les conditions européennes et nationales relatives à la compatibilité électromagnétique (CEM). Cette conformité a été vérifiée, et les déclarations et documents en rapport ont été déposés chez le fabricant.
Le produit répond aux exigences des directives européennes et nationales en vigueur.
Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite. Le produit pourrait être endommagé en cas d'utilisation autre que celle décrite ci-dessus. De plus, une utilisation incorrecte peut entraîner des risques de court-circuit, d'incendie. Lisez attentivement ces instructions, et conservez-les pour pouvoir vous y référer ultérieurement. Transmettez le produit à des tiers seulement accompagné de son mode d'emploi.
4. Contenu d'emballage
- Enregistreur de données, avec capuchon de protection USB
- Pile bouton de 3 V, type CR2450
- Mode d'emploi sur CD
Modes d'emploi actuels
Téléchargez les modes d'emplois actuels sur le lien www.conrad.com/downloads ou bien scannez le code QR représenté. Suivez les indications du site internet.
5. Caractéristiques et fonctions
- Enregistreur de données portable avec écran à CL
- Modèle de clé USB compacte
-
Mesures :
-
DL-260A : Courant (mA)
- DL-250V : Tension (V)
• Valeurs minima/maxima
- Indicateur d'enregistrement
- Configuration via site Web ou par logiciel
- Création automatique d'un rapport PDF avec graphique
• Taux d'échantillonnage réglable de 10 secondes à 24 heures
6. Consignes de sécurité
Lisez le mode d'emploi attentivement et surtout respectez les consignes de sécurité. Si vous ne suivez pas les consignes de sécurité et les instructions concernant une bonne manipulation, contenues dans ce mode d'emploi, nous déclinons tout responsabilité pour tout dommage aux biens ou aux personnes qui pourraient en résulter. Ces cas annuleront la responsabilité/garantie.
- Cet appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux de compagnie !
- Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour jouet.
- Protégez le produit des températures extrêmes, de la lumière directe du soleil, des chocs violents, de l'humidité, des gaz et vapeurs inflammables et des solvants.
- N'exposez pas le produit à des contraintes mécaniques.
- Si vous n'êtes plus en mesure d'utiliser le produit en toute sécurité, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. Le produit ne peut plus être utilisé en toute sécurité lorsqu'il :
- présente des traces de dommages visibles ;
- ne fonctionne plus normalement ;
- a été stocké pendant une période prolongée dans des conditions défavorables ou
- a été transporté dans des conditions très rudes.
- Manipulez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, l'appareil peut être endommagé.
- Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à cet appareil.
- N'utilisez pas l'appareil dans des pièces ou dans des conditions ambiantes défavorables, où des gaz, vapeurs ou poussières inflammables sont susceptibles d'être présents ! Évitez d'utiliser l'appareil à proximité :
- de champs magnétiques ou électromagnétiques forts
- d'antennes radios ou de générateurs HF
- car cela pourrait affecter la mesure.
- Ne couvrez pas les ouvertures du capteur pendant son utilisation. N'insérez aucun objet dans les ouvertures du capteur.
- Le produit est protégé contre la poussière et les jets d'eau et peut être utilisé aussi bien à l'intérieur qu'à l'extérieur uniquement lorsque le cache de protection est correctement fixé et que le boîtier est entièrement fermé. L'enregistreur de données ne doit pas être utilisé lorsque le compartiment pour piles est ouvert ou sans le cache de protection.
- Les piles doivent être tenues hors de portée des enfants. Ne laissez pas les piles traîner, car des enfants ou des animaux de compagnie pourraient les avaler.
- Respectez la bonne polarité lorsque vous insérez les piles.
- Pour éviter un dommage dû à une fuite, les piles doivent être enlevées de l'appareil si celui-ci n'est pas utilisé sur une longue période. Des piles endommagées ou qui fuient peuvent provoquer des brûlures acides en cas de contact avec la peau. Par conséquent, il est recommandé de manipuler les piles usagées avec des gants de protection appropriés.
- Ne démontez pas, ne court-circuitez pas et ne jetez pas les piles au feu. Ne rechargez jamais une pile non rechargeable. Il existe un risque d'explosion !
- Consultez un spécialiste si vous avez besoin d'aide ou d'éclaircissement sur le fonctionnement du produit, la sécurité ou le raccordement.
- Les travaux de maintenance, les réglages et les réparations doivent être réalisés seulement par un spécialiste ou à un atelier technique.
Si vous avez des questions au sujet du raccordement ou du fonctionnement corrects du produit, ou si d'autres questions se posent auxquelles ce mode d'emploi ne répond pas, n'hésitez pas à contacter notre assistance technique ou un spécialiste.
7. Éléments d'utilisation


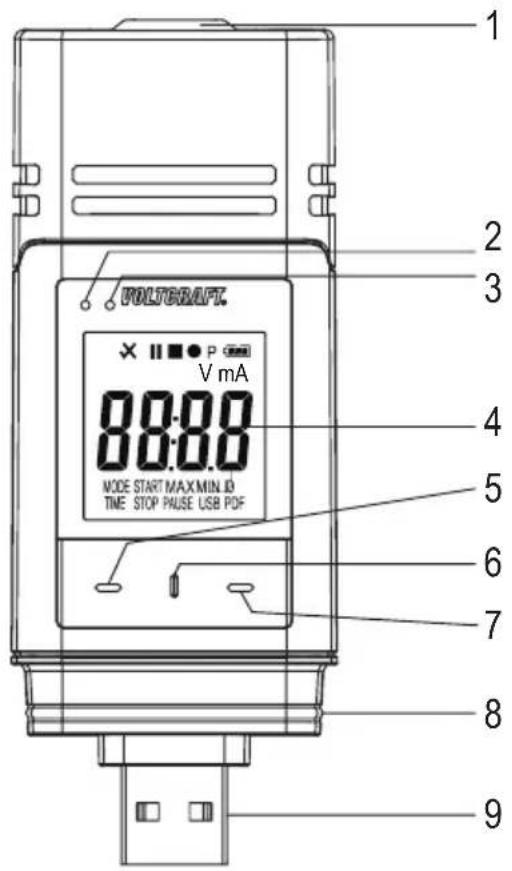

101 Ouvertures du capteur
2 Voyant de contrôle LED rouge
3 Voyant de contrôle LED vert
4 Écran à CL
5 Bouton «DOWN»
6 Bouton «Ouverture du compartiment à piles»
7 Bouton «ENTER»
8 Joint en caoutchouc
9 Fiche USB
10 Cache de protection
Symboles de l'écran à CL
| Symbol Signification | |
| on | Indicateur d'alerte : les valeurs mesurées sont comprises dans les limites définies lors de la configuration. |
| off | Aucun niveau d'alerte haut/bas n'est défini. |
| d | Indicateur d'alerte : les valeurs mesurées dépassent les limites définies lors de la configura-tion. |
| up | L'enregistrement a été arrêté. |
| ol | Enregistrement en cours. |
| L'enregistrement a été mis en pause. | |
| Err l | L'appareil est prêt à enregistrer : l'appareil est configuré et l'enregistrement n'a pas encore commencé. Il disparaîtra lorsque l'enregistreur de données effectuera des enregistrements. |
| Symbole de pile : capacité de la pile complète | |
| Symbole de pile : capacité de la pile suffisante | |
| Symbole de pile : capacité faible de la pile, remplacez la pile | |
| mA Unité du courant | |
| V Unité de la tension | |
| ID ID de l'enregistreur | |
| MAX/MIN Mesure maximale/minimale | |
| USB Connecté à l'ordinateur. | |
| USB PDF Connecté à l'ordinateur et créant un rapport PDF. | |
| PAUSE Indique que la fonction de pause de l'alerte de limite est activée. | |
| MODE START | Indique qu'un mode démarrage a été choisi. Le résultat s'affiche avant les statistiques d'enregistrement. |
| MODE STOP | Indique qu'un mode d'arrêt a été choisi. Le résultat s'affiche avant la fin de l'enregistrement. |
| TIME START Indique la durée restant jusqu'au démarrage de l'enregistrement. | |
| TIME STOP Indique le temps restant jusqu'à la fin de l'enregistrement. | |
| Strt | Prêt à commencer à enregistrer en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. (Sélectionnez « DEMARRAGE EN APPUYANT SUR TOUCHE » en tant que « ENREG. CONDITION DE DEBUT » lors de la configuration.) |
| StoPon | L'enregistrement peut être arrêté en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. (Sélectionnez « BOUTON D'ARRÊT » en tant que « ARRÊTER LE STYLE » lors de la configuration.)Prêt à activer la fonction limite de pause en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. |
| off | Prêt à désactiver la fonction limite de pause en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. |
| d | Jours, unité pour le temps restant. (Si la durée restante est inférieure à un jour, le temps restant est affiché au format HH:MM.) |

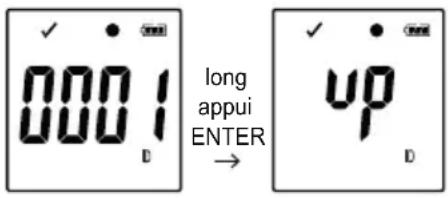

| up | Prêt à mettre à niveau le microprogramme. |
| ol | Erreur de mesure |
| Les valeurs mesurées dépassent la plage de mesures. | |
| Err l | Erreur de configuration. Une erreur est survenue pendant la configuration. Recommencez le processus de configuration. |
8. Affichage du fonctionnement par LED
| Voyant LED Description | |
| Le voyant de contrôle LED vert clignote (3). | La ou les valeurs mesurées sont comprises dans les limites configurées pour le niveau d'alerte bas et le niveau d'alerte haut. |
| Le voyant de contrôle LED rouge clignote (2). | La mémoire est pleine. |
| La ou les valeurs mesurées dépassent les limites configurées pour le niveau d'alerte bas et le niveau d'alerte haut. | |
| En mode « DEMARRAGE EN APPUYANT SUR TOUCHE » ou « HEURE D'AR- RÊT » l'enregistrement a été arrêté. (Pour recommencer à enregistrer, reconfigurez l'enregistreur de données.) | |
| En mode « DEMARRAGE EN APPUYANT SUR TOUCHE », l'enregistreur de données est prêt à enregistrer. (Pour commencer à enregistrer, maintenez enfoncé le bouton ENTER (7) pendant quelques secondes.) | |
| Le voyant de contrôle LED rouge (2) est allumée en permanence. | L'enregistreur de données crée un rapport PDF. |
| Le voyant de contrôle LED vert clignote deux fois. | La configuration a réussi. |
| Le microprogramme a été mis à jour avec succès. | |
| Aucune lumière LED n'est allumée. | L'alerte LED a été désactivée pendant la configuration. |
a) Cache de protection
L'enregistreur de données est protégé contre la poussière et les projections d'eau uniquement lorsque le cache de protection (10) et les joints en caoutchouc (8) sont en place. Ces protections permettent un enregistrement permanent dans des locaux humides et à l'extérieur.
- Ne retirez le cache de protection que pour remplacer la pile ou consulter les données sur l'ordinateur.
- Retirez le cache de protection en le tirant de l'enregistreur de données. Le cache de protection est fixé fermement grâce au joint en caoutchouc (10).
- Replacez fermement le capuchon protecteur sur l'enregistreur de données.
b) Connexion à l'ordinateur
- Retirez le cache de protection (10) de l'enregistreur de données.
- Connectez l'enregistreur de données à un port USB disponible de votre ordinateur.
- L'ordinateur reconnaît le nouveau matériel. Le type de modèle de votre enregistreur de données apparaît en tant que dispositif de stockage de masse sur votre ordinateur.
c) Déconnexion de l'ordinateur
- Éjectez l'enregistreur de données de votre ordinateur et retirez-le.
- Remettez le capuchon protecteur en place sur l'enregistreur de données.
d) Choix du mode de démarrage/d'arrêt
- Choisissez le mode de démarrage depuis « ENREG. CONDITION DE DÉBUT » lors de la configuration.
- Choisissez le mode d'arrêt depuis « ARRÊTER LE STYLE » lors de la configuration.
e) Définir la date et l'heure pendant la configuration
- Sélectionnez le mois, la date et l'heure dans le calendrier et à l'aide des curseurs de temps. L'heure sera affichée sous la forme « TIME », au format HH:MM:SS. Confirmez avec « DONE ». Les réglages de la date et de l'heure s'affichent dans les champs correspondants.
- Vous pouvez aussi cliquer sur « NOW » (maintenant) si vous voulez que l'enregistrement démarre immédiatement. L'heure et la date réelles (selon les paramètres locaux de votre ordinateur) sont automatiquement renseignées dans le champ « HEURE DE DÉBUT »/« HEURE D'ARRET ».
f) Bouton ENTER
- Appuyez sur le bouton ENTER (7) pour commuter entre les valeurs minimales et maximales.
- Appuyez sur le bouton ENTER (7) et maintenez-le enfoncé pendant quelques secondes pour commencer/arrêter à enregistrer ou pour activer/désactiver la fonction de pause.
10. Avant la première utilisation
a) Feuille de protection
Retirez la feuille de protection de l'écran à CL (4).

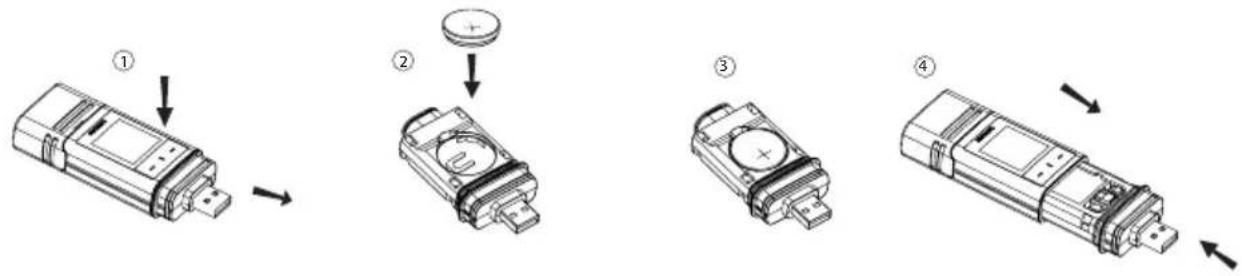

b) Insérer/remplacer la pile
- Installez la pile avant la première utilisation ou remplacez la pile lorsque le symbole de pile « □ » apparaît sur l'écran à CL.
Le retrait et le remplacement de la pile ne suppriment pas les données ni les réglages. - Retirez le cache de protection de l'enregistreur de données.
- Appuyez sur le bouton ouverture du compartiment à piles (6) et sortez l'unité d'enregistrement du boîtier. Le boîtier est fixé fermement grâce au second joint en caoutchouc (8).
- Relâchez le bouton ouverture du compartiment à piles (6).
- Le compartiment à piles (4) est situé à l'arrière de l'enregistreur de données. Insérez une nouvelle pile adaptée (voir «21. Caractéristiques techniques» on page 83) dans le compartiment à piles en respectant la polarité (positive/+ et négative/-).
- Remettez l'enregistreur dans le boîtier en le faisant glisser. Assurez-vous que l'écran à CL correspond à la fenêtre LCD du boîtier.
- Remettez le capuchon protecteur en place sur l'enregistreur de données.
L'enregistreur de données fonctionne le mieux à température ambiante. Si l'élément est utilisé à des températures extrêmement basses, la durée de vie de la pile s'en trouve réduite. Dans pareil cas, vous pouvez réduire la consommation de courant de l'enregistreur de données afin de prolonger la durée d'utilisation comme suit :
- désactiver l'écran à CL
- désactiver la LED d'alerte
- définir un taux d'échantillonnage plus long
Pour des informations plus détaillées, reportez-vous au chapitre «11. Configuration» on page 66.
11. Configuration
Après avoir inséré la pile, configurez l'enregistreur de données par logiciel ou via le site web. Sélectionnez les paramètres de l'enregistreur tels que le taux d'échantillonnage, l'heure de début, la durée d'enregistrement, la fonction de pause, l'intervalle de clignotement de LED, l'activation/désactivation de l'écran à CL et les paramètres du rapport PDF.
Les terminologies employées pour la configuration et les commandes peuvent varier entre le logiciel et le site Web.
Les instructions et explications suivantes sont basées sur les terminologies et les commandes qui se trouvent sur le site Web de configuration.
Après avoir créé le fichier de configuration, copiez-le sur l'enregistreur de données !
a) Installation du logiciel
- Insérez le CD du logiciel dans le lecteur DVD de votre ordinateur.
- L'installation commence automatiquement. Si ce n'est pas le cas, accédez au répertoire de votre lecteur DVD, et ouvrez le fichier d'installation « autorun.exe ».
- Sélectionnez la langue de votre choix : allemand, français ou anglais.
- Suivez les instructions à l'écran pour procéder à l'installation. Selon votre système d'exploitation, un redémarrage du système sera peut-être nécessaire.
- Pour plus d'informations, reportez-vous au manuel qui se trouve sur le CD fourni (section 3).
- Le logiciel fourni est l'édition standard de Voltsoft. La version professionnelle (Voltsoft Data Logger, No. 101333) est un élément en option que vous pouvez acheter séparément. Si vous achetez la version professionnelle, vous recevrez une clé de licence. Suivez les étapes décrites dans le manuel de Voltsoft, afin de vous enregistrer et d'effectuer une mise à niveau vers la version professionnelle.
b) Présentation des fonctions des logiciels
| Standard Pro | |
| Gestion des utilisateurs | |
| Gestion des courriers électroniques | |
| Réglages généraux | |
| Préférence linguistique | |
| Modèle de courrier électronique | |
| Gestion des périphériques (ajouter/supprimer) | |
| Graphique personnalisé |
c) Créer le fichier de configuration par logiciel et charger le fichier de configuration créé depuis le logiciel sur l'enregistreur de données
- Connectez l'enregistreur de données à votre ordinateur. Lancez le logiciel Voltsoft et suivez les instructions figurant dans le manuel du logiciel (section 6, puis choisissez votre appareil pris en charge).
- Déconnectez l'enregistreur de données de votre ordinateur.
d) Effectuer le réglage de la configuration sur le site web
Il y a 2 possibilités d'ouvrir le site Web de configuration:
- Ouvrez http://datalogger.voltcraft.com/ConfigBuilder/index.jsp dans un navigateur.
- Connectez l'enregistreur de données à votre ordinateur. Ouvrez le lecteur d'enregistreur de données sur votre ordinateur. Cliquez sur le lien "Configuration Website.html" pour que le site Web de configuration ouvre le site Web.
Écran principal : présentation
| Réglages généraux | Choisissez la langue souhaitée pour le site web en cliquant sur le drapeau correspondant. |
| Sélectionnez le modèle de votre enregistreur de données. Le nom du modèle figure sur l'emballage et/ou le produit. Le type de modèle choisi sera surligné en rouge. | |
| Options de ME-SURES | C'est ici que vous sélectionnez les paramètres d'enregistrement de votre enregistreur de données.Pour d'autres instructions, reportez-vous aux « OPTIONS DE MESURES - RÉGLAGE DE BASE » à la page 68 et aux « OPTIONS MESURES - RÉGLAGE D'ALERTE » à la page 69. |
| OPTIONS DE RAPPORT PDF | C'est ici que vous définissez le contenu et le nom du rapport PDF.Pour d'autres instructions, reportez-vous à la page « OPTIONS DE RAPPORT PDF » à la page 70 |
| Autres réglages | Ici, vous pouvez créer le fichier de configuration, charger un réglage antérieur ou restaurer les paramètres par défaut.Pour d'autres instructions, reportez-vous à la page « Autres réglages » à la page 70 |
OPTIONS DE MESURES - RÉGLAGE DE BASE
Sélectionnez « MESURES » dans la barre de navigation et entrez des paramètres dans « RÉGLAGE DE BASE »
| ID DE L'ENREGISTREUR | L'ID de l'enregistreur est un identifiant à quatre chiffres. Saisissez un nombre compris entre 0000 et 9999, par exemple 0014.Utilisez différents ID d'enregistreur pour identifier des enregistreurs de données avec, par exemple, un fichier de configuration différent pour une utilisation différente. |
| ENREG. CONDITION DE DÉBUT | Sélectionnez l'une des options suivantes pour déterminer le moment où l'enregistreur de données commence à enregistrer. Chaque option a un réglage d'arrêt par défaut. |
| « IMMÉDIATEMENT JUSQU'À MÉMOIRE PLEINE » : l'enregistreur de données commence immédiatement à enregistrer des données jusqu'à ce que la mémoire soit pleine. | |
| « DÉMARRAGE EN APPUYANT SUR TOUCHE »: l'enregistreur de données commence à enregistrer après avoir maintenu enfoncé le bouton ENTER (7) pendant quelques secondes. L'enregistreur de données arrête d'enregistrer quand, lorsque la mémoire soit pleine. | |
| ENREG. CONDITION DE DÉBUT | « DÉMARRAGE SUR L'HEURE DE DÉBUT »: l'enregistreur de données commence à enregistrer à une date et une heure définies jusqu'à ce que la mémoire soit pleine. |
| « START/HEURE D'ARRET »": l'enregistreur de données commence et arrête l'enregistrement de données à une date et une heure définies. | |
| « LOGGING EN BOUCLE »: l'enregistreur de données commence immédiatement à enregistrer en boucle. Les données les plus récentes écrasent les plus anciennes. Il s'arrête de mesurer/d'enregistrer lorsque la pile est déchargée ou que « LOGGING EN BOUCLE » a été remplacé par une autre « ENREG. CONDITION DE DÉBUT » pendant la configuration. | |
| STYLE D'ARRÊT | Sélectionnez l'une des options suivantes pour déterminer quand l'enregistreur de données cesse d'enregistrer. |
| « AUCUN » : Aucune condition n'est spécifiée. L'enregistreur de données arrête d'enregistrer en fonction du paramètre « ENREG. CONDITION DE DÉBUT ». | |
| « BOUTON D'ARRÊT » : l'enregistreur de données arrête d'enregistrer après avoir maintenu enfoncé le bouton ENTER (7) pendant quelques secondes. | |
| « APRÈS LE PDF CRÉÉ » : L'enregistreur de données arrête d'enregistrer lorsque le rapport PDF a été créé. | |
| HEURE DE DÉBUT Définissez la date et l'heure pour commencer l'enregistrement. | |
| HEURE D'ARRÊT Définissez la date et l'heure pour arrêter l'enregistrement. | |
| DÉMARRAGE DÉLAI EN MINUTES | Définissez le délai de temporisation de démarrage immédiat de l'enregistrement. |
| TAUX D'ÉCHANTIL-LONNAGEDURÉE D'ENREG. | Fréquence à laquelle l'enregistreur de données mesure et enregistre les données en « MINUTES » ou « HEURES ».→Lors de l'utilisation de l'enregistreur de données à des températures extrêmement basses, choisissez un taux d'échantillonnage plus long afin de réduire la consommation de courant et prolonger la durée de vie de la pile.Cette valeur est automatiquement calculée en fonction du taux d'échantillonnage.Elle ne peut pas être modifié par l'utilisateur. |
| INTERVALLE FLASH LED | Sélectionnez la vitesse de clignotement des voyants de contrôle LED (2, 3). Choisissez un intervalle de 5, 10, 15, 20, 25 ou 30 secondes. |
| ACTIVER L'AFFI-CHAGE | Décochez la case pour désactiver l'écran à CL, ou cochez la case pour l'activer.→Lors de l'utilisation de l'enregistreur de données à des températures extrêmement basses, choisissez un taux d'échantillonnage plus long afin de réduire la consommation de courant et prolonger la durée de vie de la pile. |
OPTIONS MESURES - RÉGLAGE D'ALERTE
Configurez les paramètres d' alerte dans l'onglet « Mesures » :
| ACTIVER LED D'ALERTE | La LED d'alerte indique que la valeur d'une mesure est située en dehors de la plage définie.Pour désactiver la LED d'alerte, décochez la case.Pour activer la LED d'alerte, cochez la case.→Lors de l'utilisation de l'enregistreur de données à des températures extrêmement basses, désactivez la LED d'alerte afin de réduire la consommation de courant et prolonger la durée de vie de la pile. |
| FONCTION LIMITE DE PAUSE | Pendant l'enregistrement, la limite d'alerte peut être suspendue.Sélectionnez « ACTIVER » ou « DÉSACTIVER » pour activer/désactiver la fonction de pause.→La fonction de pause ne cessera pas l'enregistrement. |
| NIVEAU D'ALERTE BAS/NIVEAU D'ALERTE HAUT | Sélectionnez un ou plusieurs paramètres en cochant les cases des paramètres et spécifiez le niveau d'alerte bas et le niveau d'alerte haut en chiffres.→Le voyant de contrôle LED rouge (2) clignote, lorsque la valeur mesurée se trouve en dehors de la plage de valeurs définie pour le niveau d'alerte bas et le niveau d'alerte haut. |
OPTIONS DE RAPPORT PDF
Sélectionnez « OPTIONS DE RAPPORT PDF » dans la barre de navigation et entrez les paramètres afin de définir le contenu du rapport PDF.
| LANGUE | Dans la zone de sélection, choisissez la langue dans laquelle le rapport PDF doit être affichée. |
| NOM DU FICHER PDF | Cliquez sur « INSÉRER UN NOM » pour définir le modèle du nom de fichier.Une nouvelle fenêtre « SÉLECTIONNER UN MODÈLE DE NOM CI-DESSOUS »s'ouvre. Choisissez les éléments requis (PROPRIÉTAIRE/ID DE SÉRIE/NOM DEMODÈLE/DATE/HEURE/ENDROIT) et leur ordre.Il est possible de choisir jusqu'à 6 éléments. Les éléments choisis apparaissent dans le champ « NOM DU FICHER ».Appuyez sur « EFFACER » pour supprimer tous les éléments choisis. Le champ « NOMDU FICHER » est à nouveau vide.Appuyez sur « X » pour enregistrer le modèle de nom du fichier et fermer cette fenêtre. |
| FORMAT DATE Sélectionnez votre format de date préféré dans le menu. | |
| FORMAT HEURE Sélectionnez le format 12 heures ou 24 heures. | |
| PROPRIÉTAIRE Insérez le nom du propriétaire. | |
| ENDROIT | Clé dans le nom de l'endroit, par exemple le nom de l'endroit où vous allez enregistrer. |
| TITRE DU RAPPORT Saisissez un titre de rapport qui sera affiché sur le rapport PDF. | |
| TEXTE D'UTILISATEUR | Saisissez des remarques ou des informations supplémentaires, le cas échéant. |
Autres réglages
| CRÉER CONFIGURATION | Créez le fichier de configuration, enregistrez-le sur votre ordinateur et installez-le sur l'enregistreur de données. Pour d'autres instructions, reportez-vous à « e) Créer un fichier de configuration via le site web » à la page 71 et « f) Télécharger un fichier de configuration créé vers le site web sur l'enregistreur de données » à la page 71. |
| RÉGLAGE TÉLÉ-CHARG. | Téléchargez un fichier de configuration antérieur (le cas échéant) pour vérifier les détails de ce fichier sur le site web.Une nouvelle fenêtre contextuelle apparaît.Choisissez un fichier de configuration, que vous avez créé et enregistré précédemment sur l'ordinateur. |
| DÉFAUT Rétablissez les paramètres et valeurs par défaut. | |
e) Créer un fichier de configuration via le site web
- Après avoir effectué les réglages de configuration, sélectionnez « CRÉER CONFIGURATION » pour télécharger le fichier de configuration sur votre ordinateur.
- Une nouvelle fenêtre apparaît pour modifier le nom du fichier de configuration. Le nom par défaut est « Setlog ». Le cas échéant, modifiez le nom du fichier.
- Confirmez le nom de fichier en cliquant sur « CRÉER CONFIGURATION ». Votre fichier de configuration a été téléchargé/importé vers votre ordinateur.
f) Télécharger un fichier de configuration créé vers le site web sur l'enregistreur de données
- Retirez le cache de protection de l'enregistreur de données.
- Connectez l'enregistreur de données à votre ordinateur.
- Glissez le fichier de configuration depuis le dossier de téléchargement de votre ordinateur vers le dossier de l'enregistreur de données afin d'exécuter la configuration.
- Le voyant de contrôle LED vert (3) clignote deux fois lorsque le fichier de configuration est correctement installé sur l'enregistreur de données.
- Lorsque l'enregistreur de données est configuré, déconnectez-le de votre ordinateur.
g) Vérifier les paramètres de configuration
- Le mode de démarrage est basé sur le paramètre de configuration « ENREG. CONDITION DE DÉBUT ».
- Le mode d'arrêt est basé sur la configuration de « STYLE D'ARRÊT ».
- Vous pouvez vérifier quel mode est actif, en téléchargeant le fichier de configuration existant dans l'interface web, dans le rapport PDF, ou en accédant au menu des fonctions de l'enregistreur de données.
- Vous pouvez vérifier quel mode est actif, en téléchargeant le fichier de configuration existant dans l'interface web ou en accédant au menu des fonctions de l'enregistreur de données.
- Pour d'autres instructions relatives au chargement des paramètres de configuration existants, reportez-vous à «Autres réglages» on page 70.
- Pour d'autres instructions relatives à l'accès au menu des fonctions, reportez-vous à «a) Accéder au menu des fonctions» on page 77.
12. Présentation des modes de fonctionnement, des paramètres et des indications de l'écran à CL
a) Modes de fonctionnement et paramètres
Pour définir les paramètres de configuration suivants, reportez-vous aux options «Effectuer le réglage de la configuration sur le site web» on page 67.
- Pour les modes 1 à 13, vous pouvez appliquer une fonction supplémentaire pour retarder l'heure de début de l'enregistrement. Entrez la valeur des minutes dans « DÉMARRAGE DÉLAI EN MINUTES » pendant le réglage de la configuration.
| Mode 1 | |
| Fonction L'enregistrement commence immédiatement.L'enregistrement s'arrête lorsque la mémoire est pleine. | |
| Réglage Sélectionnez « IMMÉDIATEMENT JUSQU'À MÉMOIRE PLEINE » comme « ENREG. CONDITION DE DÉBUT ». | |
| Mode 2 | |
| Fonction L'enregistrement commence immédiatement.L'enregistrement s'arrête lorsque le bouton ENTER (7) est maintenu enfoncé pendant quelques secondes. | |
| Réglage Sélectionnez « IMMÉDIATEMENT JUSQU'À MÉMOIRE PLEINE » comme « ENREG. CONDITION DE DÉBUT).(Sélectionnez « BOUTON D'ARRÊT » comme « STYLE D'ARRÊT » lors de la configuration.) | |
| Mode 3 | |
| Fonction L'enregistrement commence immédiatement.L'enregistrement s'arrête après la création du rapport PDF. | |
| Réglage Sélectionnez « IMMÉDIATEMENT JUSQU'À MÉMOIRE PLEINE » comme « ENREG. CONDITION DE DÉBUT ».Sélectionnez « APRÈS PDF CRÉÉ » comme « STYLE D'ARRÊT ». | |
| Mode 4 | |
| Fonction | L'enregistrement commence lorsque le bouton ENTER (7) est maintenu enfoncé pendant quelques secondes.L'enregistrement s'arrête lorsque la mémoire est pleine. |
| Réglage Sélectionnez « DÉMARRAGE EN APPUYANT SUR TOUCHE » comme « ENREG. CONDITION DE DÉBUT ». | |
| Mode 5 | |
| Fonction | L'enregistrement commence et s'arrête lorsque le bouton ENTER (7) est maintenu enfoncé pendant quelques secondes. |
| Réglage Sélectionnez « DÉMARRAGE EN APPUYANT SUR TOUCHE » comme « ENREG. CONDITION DE DÉBUT).(Sélectionnez « BOUTON D'ARRÊT » comme « STYLE D'ARRÊT » lors de la configuration.)Mode 6 | |
| Fonction | L'enregistrement commence lorsque le bouton ENTER (7) est maintenu enfoncé pendant quelques secondes.L'enregistrement s'arrête après la création du rapport PDF. |
| Réglage Sélectionnez « DÉMARRAGE EN APPUYANT SUR TOUCHE » comme « ENREG. CONDITION DE DÉBUT ».Sélectionnez « APRÈS PDF CRÉÉ » comme « STYLE D'ARRÊT ». | |
| Mode 7 | |
| Fonction L'enregistrement commence à l'heure définie.L'enregistrement s'arrête lorsque la mémoire est pleine. | |
| Réglage Sélectionnez « DÉMARRAGE SUR L'HEURE DE DÉBUT » comme « ENREG. CONDITION DE DÉBUT ».Définissez la date et l'heure de début d'enregistrement dans le champ « HEURE DE DÉBUT ». | |
| Mode 8 | |
| Fonction L'enregistrement commence à l'heure définie.L'enregistrement s'arrête lorsque le bouton ENTER (7) est maintenu enfoncé pendant quelques secondes. | |
| Réglage Sélectionnez « DÉMARRAGE SUR L'HEURE DE DÉBUT » comme « ENREG. CONDITION DE DÉBUT ».Définissez la date et l'heure de début d'enregistrement dans le champ « HEURE DE DÉBUT ».(Sélectionnez « BOUTON D'ARRÊT » comme « STYLE D'ARRÊT » lors de la configuration.) | |
| Mode 9 | |
| Fonction L'enregistrement commence à l'heure définie.L'enregistrement s'arrête après la création du rapport PDF. | |
| Réglage Sélectionnez « DÉMARRAGE SUR L'HEURE DE DÉBUT » comme « ENREG. CONDITION DE DÉBUT ».Définissez la date et l'heure de début d'enregistrement dans le champ « HEURE DE DÉBUT ».Sélectionnez « APRÈS PDF CRÉÉ » comme « STYLE D'ARRÊT ». | |
| Mode 10 | |
| Fonction L'enregistrement commence et s'arrête à l'heure définie. | |
| Réglage Sélectionnez « HEURE DÉBUT/ARRÊT » comme « ENREG. CONDITION DE DÉBUT ».Définissez la date et l'heure de début d'enregistrement dans le champ « HEURE DE DÉBUT ».Définissez la date et l'heure d'arrêt d'enregistrement dans le champ « HEURE D'ARRÊT ».Mode 11 | |
| Fonction Enregistre les données immédiatement et en boucle.L'enregistrement s'arrête lorsque la pile est déchargée ou que « LOGGING EN BOUCLE » a été remplacé par une autre « ENREG. CONDITION DE DÉBUT » pendant la configuration. | |
| Réglage Sélectionnez « LOGGING EN BOUCLE » comme « ENREG. CONDITION DE DÉBUT ». | |
| Mode 12 | |
| Fonction Enregistre les données immédiatement et en boucle.Si vous souhaitez un mode d'arrêt supplémentaire, sélectionnez :L'enregistrement s'arrête lorsque le bouton ENTER (7) est maintenu enfoncé pendant quelques secondes. | |
| Réglage Sélectionnez « LOGGING EN BOUCLE » comme « ENREG. CONDITION DE DÉBUT ».(Sélectionnez « BOUTON D'ARRÊT » comme « STYLE D'ARRÊT » lors de la configuration.) | |
| Mode 13 | |
| Fonction Enregistre les données immédiatement et en boucle.Si vous souhaitez un mode d'arrêt supplémentaire, sélectionnez :L'enregistrement s'arrête après la création du rapport PDF. | |
| Réglage Sélectionnez « LOGGING EN BOUCLE » comme « ENREG. CONDITION DE DÉBUT ».Sélectionnez « APRÈS PDF CRÉÉ » comme « STYLE D'ARRÊT ». | |
b) Indication sur l'écran à CL
- Certains réglages n'affichent aucune indication sur l'écran à CL. Pour vérifier les réglages, reportez-vous à «g) Vérifier les paramètres de configuration» on page 71.
- S'il n'y a pas d'indicateur ou lorsque l'enregistreur de données commence/arrête d'enregistrer, la mesure la plus récente est affichée sur l'écran.
| Mode | Mode de démarrage | Mode d'arrêt Remarques |
| 1 aucun indicateur non applicable | Lorsque la mémoire est pleine, le voyant de commande LED rouge (2) clignote. | |
| 2 aucun indicateur |  | Arrêtez l'enregistrement en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. |
| 3 aucun indicateur aucun indicateur | ||
| 4 |  | non applicable Lorsque la mémoire est pleine, le voyant de commande LED rouge (2) clignote.Commencez l'enregistrement en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. |
| 5 |  |  Commencez et arrêtez l'enregistrement en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. |
| 6 |  | aucun indicateur Commencez l'enregistrement en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. |
| 7 |  | non applicable Lorsque la mémoire est pleine, le voyant de commande LED rouge (2) clignote. |
| Mode | Mode de démarrage | Mode d'arrêt Remarques | |
| 8 |  |  | Arrêtez l'enregistrement en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. |
| 9 |  | aucun indicateur | |
| 10 |  |  | |
| 11 aucun indicateur non applicable | |||
| 12 aucun indicateur |  | Arrêtez l'enregistrement en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes. | |
| 13 aucun indicateur aucun indicateur | |||
DÉMARRAGE DÉLAI EN MINUTES
 | dépend du mode1 à 13 |
13. Enregistrement de données
L'enregistreur de données est protégé contre la poussière et les projections d'eau lorsque le cache de protection (10) et les joints en caoutchouc (8) sont en place uniquement. Ces protections permettent un enregistrement permanent dans des locaux humides et à l'extérieur.
Avant d'utiliser l'appareil, assurez-vous que le cache de protection est fermement fixé à l'enregistreur de données et que le boîtier est entièrement fermé.
Ne le plongez pas dans l'eau !
Évitez de l'utiliser à proximité de champs électromagnétiques forts.
Ne couvrez pas les ouvertures du capteur.
- Assurez-vous que les joints en caoutchouc sont à leur place et que le cache est fermement fixé à l'enregistreur de données.
- Placez l'enregistreur de données à l'emplacement prévu.
- Le cache de protection doit être retiré pour insérer/remplacer la pile ou pour consulter les données enregistrées avec un ordinateur. Enlevez le cache de protection de l'appareil.
- Fixez fermement le cache de protection à l'enregistreur de données avant l'enregistrement suivant.
a) Accéder au menu des fonctions
Appuyez sur le bouton DOWN (5) pour accéder au menu des fonctions. La mesure enregistrée la plus récente, l'ID de l'enregistreur et le mode de démarrage/d'arrêt sélectionné pendant la configuration apparaissent l'un après l'autre en appuyant consécutivement sur le bouton DOWN (5).
b) Démarrer l'enregistrement
- L'enregistrement commence en fonction du paramètre de configuration « ENREG. CONDITION DE DÉBUT ».
- Lorsque l'enregistreur de données commence à enregistrer, « ● » apparaît sur l'écran à CL.
- « P » indique que l'enregistreur de données est prêt à enregistrer. Il disparaît lorsque l'enregistreur de données enregistre.
c) Arrêter l'enregistrement
- L'enregistrement s'arrête en fonction du paramètre de configuration « STYLE D'ARRÊT ». Si le style d'arrêt « AU-CUN » a été sélectionné, l'enregistrement s'arrête en fonction du paramètre « ENREG. CONDITION DE DÉBUT »
- Lorsque l'enregistreur de données s'arrête d'enregistrer, « ■ » apparaît sur l'écran à CL.
d) Afficher le temps restant jusqu'au début/à la fin de l'enregistrement.
- Appuyez sur le bouton DOWN (5) pour accéder au menu des fonctions. Appuyez plusieurs fois sur le bouton DOWN jusqu'à ce que « TIME START » et/ou « TIME STOP » et le temps restant (en heures, minutes ou jours) s'affichent sur l'écran à CL.
- Si la durée est inférieure à 24 heures, elle s'affiche au format HH:MM. Si le temps restant est supérieur à 24 heures, il est affiché en jours « d ».
- Lorsque l'enregistrement commence/s'arrête, la mesure la plus récente est affichée.
- Appuyez sur le bouton DOWN (5) pour retourner au menu des fonctions.
e) Activer/désactiver la fonction pause d'alerte de limite
- Afin d'activer ou de désactiver la fonction de pause d'alerte de limite pendant l'enregistrement, l'alerte de limite doit être activée pendant la configuration (reportez-vous aux «OPTIONS MESURES - RÉGLAGE D'ALERTE» on page 69).
- Activez/désactivez la fonction limite de pause en maintenant enfoncé le bouton ENTER (7) pendant quelques secondes.
- Une fois que la fonction pause d'alerte est activée/désactivée, la mesure la plus récente est affichée à l'écran.
Les valeurs enregistrées pendant que la fonction de pause était activée s'affichent comme d'habitude dans le graphique du rapport. Toutefois, le graphique indique clairement quand et combien de temps la fonction de pause a été activée.
Lorsque la fonction limite de pause est activée pendant l'enregistrement, il ni d'indicateur d'alerte « √ » ou « X ». Le LED l'état d'alerte, les valeurs minimales et maximales ne seront pas mises à jour.
f) Mesures maximales/minimales
- Appuyez plusieurs fois sur la touche DOWN (5) dans le menu de fonction jusqu'à ce que vous atteigniez l'enregistrement à partir duquel vous souhaitez lire les relevés maximum et minimum, par exemple le courant « mA » (DL-260A) ou la tension « V » (DL-250V).
- Appuyez sur le bouton ENTER (7) pour entrer le mode de lecture des valeurs maximales/minimales.
- Appuyez sur le bouton ENTER (7) pour commuter entre les valeurs minimales et maximales dans cet enregistrement.
- Appuyez sur le bouton DOWN (5) pour quitter le mode de lecture des valeurs maximales/minimales.
→ « MAX » indique la valeur maximale tandis que « MIN » indique la valeur minimale.
Les mesures minimales et maximales sont enregistrées à partir du moment où l'enregistrement commence.
Pour les valeurs les plus récentes l'enregistreur détecte et met à jour les valeurs affichées, sauf si la fonction limite de pause a été activée.
Les valeurs minimales et maximales ne sont plus mises à jour lorsque l'appareil arrête d'enregistrer.
14. Créer un rapport PDF
- Connectez l'enregistreur de données à votre ordinateur.
- Un rapport PDF est produit automatiquement. Le voyant de contrôle LED rouge (2) allumée et « USB PDF » est affiché sur l'écran à CL. Ne déconnectez pas l'enregistreur de données de votre ordinateur lors de cette opération
- Ouvrez le lecteur d'enregistreur de données sur votre ordinateur.
- Lorsque le fichier PDF a été créé, l'écran à CL (5) n'affiche plus « PDF ». « USB » reste affiché sur l'écran à CL.
- Sélectionnez et ouvrez le fichier PDF.
- Le rapport PDF contient des informations générales sur l'appareil, les réglages d'enregistreur de données, l'alerte ainsi qu'un graphique affichant les valeurs mesurées lors de la période enregistrée.
- Enregistrez le fichier PDF sur votre ordinateur et fermez le fichier.
- Déconnectez l'enregistreur de données de votre ordinateur.
En fonction du nombre de mesures stockées, la création du fichier PDF peut prendre jusqu'à 30 secondes environ.
Seules les mesures minimales et maximales pendant l'enregistrement sont affichées dans le rapport PDF, mais pas pendant la fonction de pause.
15. Effacer les données
Créez et enregistrez le rapport PDF avant de supprimer les données mesurées, le cas échéant.
La suppression des données n'affecte pas les paramètres de configuration.
- Appuyez et maintenez enfoncés les boutons DOWN (5) et ENTER (7) et connectez l'enregistreur de données à votre ordinateur. « USB » s'affiche sur l'écran à CL. Toutes les données sont supprimées.
- Relâchez les boutons.
- Le pilote de l'enregistreur de données est vide, ce qui signifie que toutes les données ont bien été supprimées. Déconnectez l'enregistreur de données de votre ordinateur.
16. Mise à niveau du microprogramme
- Téléchargez le microprogramme le plus récent pour votre enregistreur de données depuis la page du produit sur www.conrad.com.
- Appuyez sur le bouton ENTER (8) et maintenez-le enfoncé jusqu'à ce que l'ID d'enregistreur à 4 chiffres soit remplacé par "up".
- Connectez l'enregistreur de données à votre ordinateur.
- Glissez le microprogramme vers le lecteur d'enregistreur de données sur votre ordinateur.
- L'enregistreur de données commence la mise à niveau. Pendant cette période, l'enregistreur de données affiché en tant que dispositif de stockage de masse disparaît pendant un court laps de temps de votre ordinateur. Ne déconnectez pas l'enregistreur de données de votre ordinateur !
- Lorsque l'enregistreur de données apparaît à nouveau en tant que dispositif de stockage de masse, la mise à niveau est terminée. Le voyant de contrôle LED vert clignote deux fois.
- Déconnectez-le de votre ordinateur.
→ Vous pouvez vérifier la version de microprogramme de l'enregistreur de données dans le coin inférieur gauche du rapport PDF.
17. Rétablir le microprogramme par défaut
La réinitialisation du microprogramme supprime tous les réglages de configuration, mais elle n'affecte pas les mesures enregistrées.
- Retirez la pile conformément aux instructions qui figurent au chapitre «9. Première utilisation» on page 64.
- Appuyez et maintenez enfoncé le bouton DOWN (5) et connectez l'enregistreur de données à votre ordinateur. Lorsque le voyant de contrôle LED vert (3) est allumé, relâchez le bouton DOWN (5).
- Patientez quelques minutes le temps que l'ordinateur reconnaisse l'enregistreur de données en tant que périphérique USB. Le microprogramme est réinitialisé.
- Configurez l'enregistreur de données tel que décrit dans la section»11. Configuration» on page 66.
18. Dépannage
| Problème Solution possible | |
| L'ordinateur ne reconnaît pas l'enregistreur de données. | Vérifiez si « USB » s'affiche sur l'enregistreur après la connexion. Si oui, connectez-le à un autre port USB. |
| Vérifiez si la fonction d'utilisation d'un dispositif de stockage de masse sur votre ordinateur est activée. | |
| Aucun fichier PDF n'est créé. | Vérifiez si votre ordinateur a reconnu l'enregistreur de données. |
| Vérifiez si votre ordinateur affiche l'enregistreur de données en tant que nouveau dispositif de stockage de masse. | |
| Vérifiez si l'enregistreur de données effectue une mise à niveau du microprogramme (reportez-vous au point «16. Mise à niveau du microprogramme» on page 80). | |
| Des informations irréalistes s'affichent sur l'écran à CL. | Réinitialisez le microprogramme de l'enregistreur de données (reportez-vous au point «17. Rétablir le microprogramme par défaut» on page 81). |
| Le bouton ENTER/DOWN ne répond pas bien qu'il soit appuyé. | |
| L'écran à CL est éteint. | Vérifiez si l'écran à CL est désactivé lors de la configuration (reportez-vous «Autres réglages» on page 70). |
| Remplacez la pile. | |
| Aucune LED d'alerte. | Vérifiez si la LED d'alerte est désactivée dans le fichier de configuration (reportez-vous «Autres réglages» on page 70). |
| Vérifiez si l'alerte a été mise en pause (reportez-vous au point «e) Activer/désactiver la fonction pause d'alerte de limite» on page 78). |
Ouvrir le fichier CSV
- Vous pouvez utiliser le logiciel Excel pour ouvrir des fichiers CSV. En cas d'erreur d'affichage, veuillez-vous reporter à la section paramètres du panneau de configuration de l'ordinateur comme suit :
- Paramètres du PC : Control Panel → Région → Paramètres additionnels...(Format) → dans la fenêtre Nombre, vérifiez le séparateur de liste.
- Le séparateur dans les fichiers csv se diffère suivant les langues des différents systèmes PC.
| Fichier PDF Paramètres de langue Séparateur de liste de fichiers CSV | ||
| allemand ; le point-virgule | ||
| anglais , la virgule | ||
| français ; le point-virgule | ||
| Italien ; le point-virgule | ||
| hollandais ; le point-virgule | ||
le séparateur est normalement fixé par défaut. Mais l'utilisateur peut choisir le séparateur approprié dans le réglage de l'ordinateur sur la base du système PC opéré.
19. Entretien et nettoyage
- Le produit ne nécessite aucune maintenance mais seulement un nettoyage occasionnel.
- Avant tout nettoyage, débranchez l'appareil de l'ordinateur.
- Ne plongez jamais le produit dans l'eau.
- N'utilisez pas de produits de nettoyage agressifs, de solutions à base d'alcool ou tout autre solvant chimique.
Utilisez un chiffon antistatique propre, doux et sec pour nettoyer l'extérieur du produit.
20. Élimination
a) Généralités
N'éliminez pas le produit avec les déchets ménagers.
Il convient de procéder à l'élimination du produit au terme de sa durée de vie conformément aux prescriptions légales en vigueur ; rapportez-le à un centre de récupération adéquat.
Retirez les piles/piles rechargeables insérées et éliminez-les séparément de l'appareil.
b) Élimination des piles rechargeables usées
Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles/piles rechargeables usées ; il est interdit de les jeter dans les ordures ménagères !
Les piles rechargeables contenant des substances nocives sont marquées par le symbole ci-contre qui signale l'interdiction de les jeter dans une poubelle ordinaire.
Les désignations pour les principaux métaux lourds dangereux sont : Cd = cadmium, Hg = mercure, Pb = plomb.
Vous pouvez rapporter gratuitement vos piles/batteries rechargeables usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles et de piles rechargeables.
Vous respecterez de la sorte les obligations prévues par la loi et vous contribuerez à la protection de l'environnement !
21. Caractéristiques techniques
Alimentation....1 pile bouton de 3 V, type CR2450
Durée de vie de la pile....1 an (à raison d'un taux d'échantillonnage de 1 fois/min)
Type de connecteur....USB 2.0
Taux d'échantillonnage....10 secondes à 24 heures
Dimensions (L x H x P)....env. 37 x 86 x 19 mm
Valeur mesurée ....N° de commande 2203098 (DL-260A: Courant)
N° de commande 2203101 (DL-250V: Tension)
Portée....N° de commande 2203098 / DL-260A: 0,00 - 20,00 mA
N° de commande 2203101 / DL-250V: 0,00 - 30,00 V
Capacité mémoire ....31320
Résolution....0,1
Précision ....±0,5 % (pleine échelle)
Systèmes requis....Windows® XP (avec SP1, SP2, SP3, (32 bit), Vista (32/64 bit);
7 (32/64 bit); 8.1 (32/64 bit); 10 (32/64 bit)
Conditions de fonctionnement....0 à 50 °C, < 80 % HR (sans condensation)
Conditions de stockage ....-10 à +60 °C, <70 % RH (sans condensation)
Poids....59 g
