DL-250V - Messgeräte VOLTCRAFT - Kostenlose Bedienungsanleitung

Produkttyp	Tragbarer Datenlogger für Spannungsmessung
Marke	VOLTCRAFT
Modell	DL-250V
Bestellnummer	2203101
Messbereich	0,00 - 30,00 V
Auflösung	0,1 V
Genauigkeit	±0,5 % vom Endwert
Speicherkapazität	31.320 Messwerte
Abtastrate	Von 10 Sekunden bis 24 Stunden (einstellbar)
Display	LCD mit Hintergrundbeleuchtung
Anschluss	USB 2.0 (wie ein USB-Stick)
Stromversorgung	1 Knopfzelle 3 V Typ CR2450
Batterielebensdauer	Ca. 1 Jahr (Abtastung 1 Mal/Min.)
Abmessungen (L x B x H)	Ca. 37 x 86 x 19 mm
Gewicht	Ca. 59 g
Betriebsbedingungen	0 bis 50 °C, <80 % RH (ohne Kondensation)
Lagerbedingungen	-10 bis +60 °C, <70 % RH (ohne Kondensation)
Schutz	Gegen Staub und Spritzwasser (mit geschlossener Schutzkappe)
Konfiguration	Über Voltsoft-Software oder dedizierte Website
Berichterstellung	Automatisch als PDF mit Diagramm
Hauptfunktionen	Kontinuierliche Aufzeichnung, LED-Alarme, mehrere Start-/Stopp-Modi, Anzeige Min/Max-Werte, Alarm-Stopp-Funktion
Wartung und Reinigung	Mit trockenem, antistatischem Tuch reinigen; nicht eintauchen
Sicherheitshinweise	Nicht in explosionsgefährdeter Umgebung verwenden, Batteriepolung beachten, vor Stößen und übermäßiger Feuchtigkeit schützen
Lieferumfang	Datenlogger, USB-Schutzkappe, Knopfzelle CR2450, CD mit Bedienungsanleitung

Häufig gestellte Fragen - DL-250V VOLTCRAFT

Wie konfiguriere ich den Datenlogger DL-250V?

Sie können das Gerät über die mitgelieferte Voltsoft-Software auf der CD oder über die dedizierte Website http://datalogger.voltcraft.com/ConfigBuilder/index.jsp konfigurieren. Nachdem Sie die Parameter (Abtastrate, Startzeit usw.) gewählt haben, erstellen Sie eine Konfigurationsdatei und ziehen Sie diese in den Ordner des über USB angeschlossenen Loggers.

Wie starte ich eine Aufzeichnung?

Der Start hängt vom gewählten Modus in der Konfiguration ab: sofort, über ENTER-Taste oder zu einer programmierten Zeit. Im Modus 'START DURCH TASTENDRUCK' halten Sie die ENTER-Taste einige Sekunden gedrückt, um die Aufzeichnung zu starten.

Wie lese ich die aufgezeichneten Daten aus und erstelle einen PDF-Bericht?

Schließen Sie den Datenlogger über USB an einen Computer an. Ein PDF-Bericht wird automatisch erstellt. Öffnen Sie das Laufwerk des Geräts auf dem Computer und dann die PDF-Datei. Sie können die CSV-Datei auch mit Excel für detaillierte Analysen öffnen.

Wie lange hält die Batterie und wie wird sie ersetzt?

Die Knopfzelle CR2450 hält bei einer Abtastung alle Minuten etwa 1 Jahr. Zum Austausch entfernen Sie die Schutzkappe, öffnen das Batteriefach durch Drücken des Öffnungsknopfs und legen eine neue Batterie unter Beachtung der Polarität ein.

Ist das Gerät wasserdicht?

Der Datenlogger ist nur gegen Staub und Spritzwasser geschützt, wenn die Schutzkappe und die Gummidichtungen korrekt angebracht sind. Tauchen Sie ihn nicht ein und verwenden Sie ihn nicht, wenn das Gehäuse nicht vollständig geschlossen ist.

Was tun, wenn die rote LED dauerhaft blinkt?

Eine blinkende rote LED zeigt an, dass der Speicher voll ist oder die gemessenen Werte die eingestellten Alarmgrenzen überschreiten. Daten auslesen, PDF-Bericht erstellen und dann den Speicher löschen, indem Sie beim USB-Anschluss die Tasten DOWN und ENTER gedrückt halten.

Wie lösche ich die aufgezeichneten Daten?

Halten Sie die Tasten DOWN und ENTER gedrückt, während Sie den Logger an den Computer anschließen. Im Display erscheint 'USB', dann lassen Sie die Tasten los. Alle Daten werden gelöscht, die Konfiguration bleibt erhalten.

Welche Betriebssysteme werden unterstützt?

Die Software funktioniert unter Windows® XP (SP1 bis SP3, 32 Bit), Vista (32/64 Bit), 7, 8.1 und 10 (32/64 Bit). Stellen Sie sicher, dass die USB-Massenspeicherfunktion aktiviert ist.

Kann ich den Datenlogger im Freien verwenden?

Ja, dank des Spritzwasserschutzes kann das Gerät im Freien verwendet werden. Achten Sie darauf, dass die Schutzkappe fest sitzt. Vermeiden Sie die Nähe zu starken elektromagnetischen Feldern, die die Messungen verfälschen könnten.

Wie aktualisiere ich die Firmware?

Laden Sie die neueste Firmware von www.conrad.com herunter. Drücken Sie am Gerät mehrmals DOWN, bis die ID angezeigt wird, dann halten Sie ENTER gedrückt, bis 'up' erscheint. Schließen Sie den Logger an den Computer an und ziehen Sie die Firmware-Datei in das Laufwerk. Ziehen Sie während des Updates nicht den Stecker.

BEDIENUNGSANLEITUNG DL-250V VOLTCRAFT

D Bedienungsanleitung

Datenlogger

Best.-Nr. 2203098 (DL-260A: Stromstärke)

Best.-Nr. 2203101 (DL-250V: Spannung) Seite 2 - 28

Bestelnr.: 2203098 (DL-260A: Stroom)

Bestelnr.: 2203101 (DL-250V: Spanning) Pagina 84 - 110

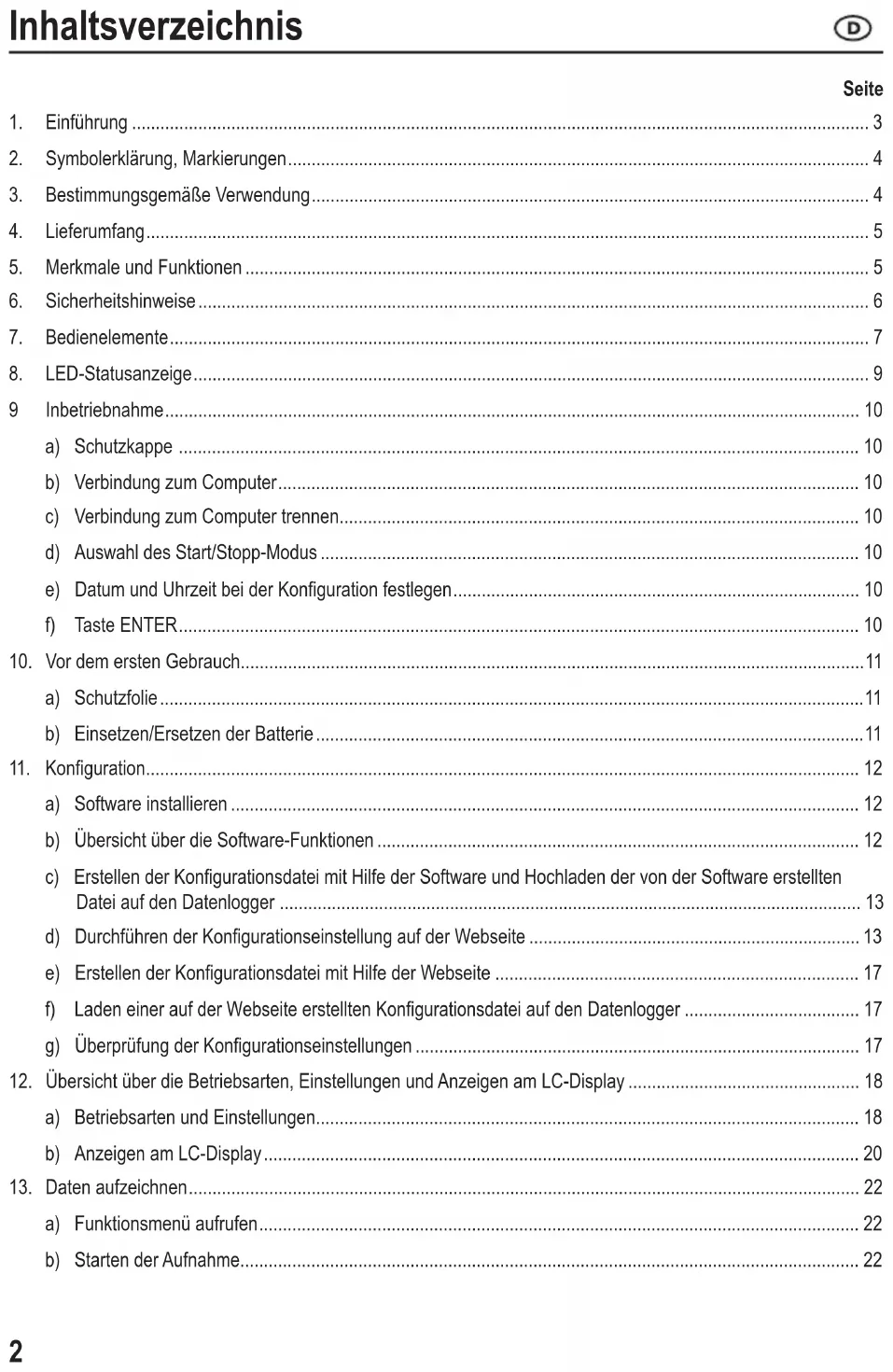

Seite

1. Einführung 3
2. Symbolerklärung, Markierungen....4
3. Bestimmungsgemäße Verwendung....4
4. Lieferumfang....5
5. Merkmale und Funktionen 5
6. Sicherheitshinweise....6
7. Bedienelemente....7
8. LED-Statusanzeige 9
   9 Inbetriebnahme....10

a) Schutzkappe 10
b) Verbindung zum Computer.... 10
c) Verbindung zum Computer trennen.... 10
d) Auswahl des Start/Stopp-Modus 10
e) Datum und Uhrzeit bei der Konfiguration festlegen.... 10
f) Taste ENTER....10

1. Vor dem ersten Gebrauch....11

a) Schutzfolie....11

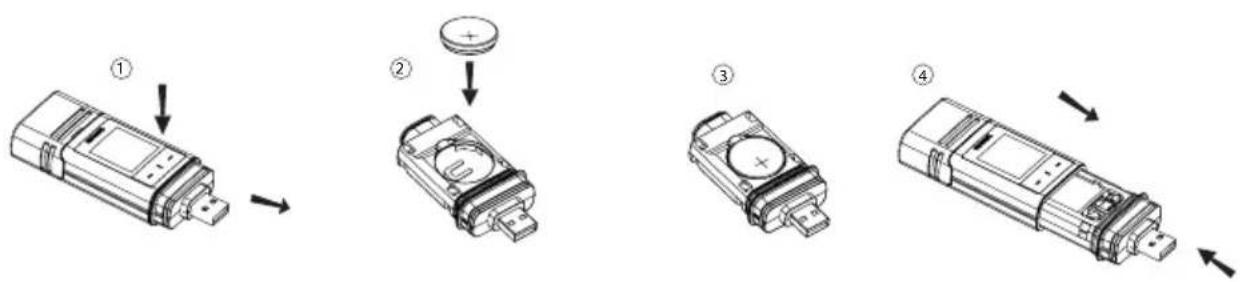

b) Einsetzen/Ersetzen der Batterie....11

1. Konfiguration.... 12

a) Software installieren 12
b) Übersicht über die Software-Funktionen 12
c) Erstellen der Konfigurationsdatei mit Hilfe der Software und Hochladen der von der Software erstellten Datei auf den Datenlogger 13
d) Durchführen der Konfigurationseinstellung auf der Webseite 13
e) Erstellen der Konfigurationsdatei mit Hilfe der Webseite 17
f) Laden einer auf der Webseite erstellten Konfigurationsdatei auf den Datenlogger 17
g) Überprüfung der Konfigurationseinstellungen 17

1. Übersicht über die Betriebsarten, Einstellungen und Anzeigen am LC-Display 18

a) Betriebsarten und Einstellungen.... 18
b) Anzeigen am LC-Display 20

1. Daten aufzeichnen....22

a) Funktionsmenü aufrufen....22
b) Starten der Aufnahme....22

Seite

c) Aufnahme beenden 22
d) Anzeige der verbleibenden Zeit bis zum Start/Stopp der Aufnahme 23
e) Aktivieren/Deaktivieren der Grenzwertalarm-Pause-Funktion.... 23
f) Lesen der minimalen/maximalen Messwerte 24

1. Erstellen des PDF-Berichts.... 24

2. Daten löschen....25

3. Upgrade der Firmware 25

4. Auf Standard-Firmware zurücksetzen 26

5. Fehlerbehebung....26

6. Wartung und Reinigung 27

7. Entsorgung 27

a) Produkt 27
b) Batterien 28

1. Technische Daten 28

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft®-Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Symbolerklärung, Markierungen

Ein Ausrufezeichen in einem Dreieck kennzeichnet wichtige Hinweise in dieser Bedienungsanleitung, die unbedingt eingehalten werden müssen.

Das Pfeil-Symbol weist den Benutzer auf wichtige Tipps und Hinweise zum Gebrauch des Gerätes hin.

Das Gerät ist CE-konform und erfüllt alle geltenden europäischen Richtlinien.

3. Bestimmungsgemäße Verwendung

Der batteriebetriebene tragbare Datenlogger des Typs DL-260A misst die Stromstärke und der Datenlogger des Typs DL-250V misst die Spannung.

Die gemessenen Daten werden automatisch in einstellbaren Abtastraten von 1 Minute bis 24 Stunden aufgezeichnet. Es können maximal 31320 Messwerte gespeichert werden. Die gemessenen Werte können sofort auf dem LC-Display abgelesen werden. Der Datenlogger kann online oder mithilfe der mitgelieferten Software konfiguriert werden.

Das Produkt wird wie ein handelsüblicher USB-Stick mit einem Computer verbunden und dort gelesen. Es erstellt automatisch einen grafischen Bericht im PDF-Format. Ein langlebiger Lithium-Akku gewährleistet eine lange Aufzeichnungsdauer.

Mit der beiliegenden Schutzkappe wird das Produkt vor Staub und Strahlwasser geschützt und kann sowohl im Innenals auch im Außenbereich verwendet werden. Verwenden Sie das Gerät nicht, wenn das Gehäuse nicht vollständig geschlossen ist oder wenn die Schutzkappe nicht ordnungsgemäß befestigt ist.

Messungen unter widrigen Umgebungsbedingungen wie Staub und brennbaren Gasen, Dämpfen oder Lösungsmitteln sind nicht zulässig. Den Sicherheitsanweisungen muss bedingungslos gefolgt werden!

Dieses Produkt erfüllt die europäischen und nationalen Anforderungen an die elektromagnetische Verträglichkeit (EMV). Die CE-Konformität wurde überprüft und die entsprechenden Erklärungen und Dokumente wurden beim Hersteller hinterlegt.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern. Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produkts. Außerdem kann die unsachgemäße Verwendung zu Gefahren wie Kurzschluss, Feuer etc. führen. Lesen Sie diese Bedienungsanleitung sorgfältig und bewahren Sie sie zur weiteren Verfügung auf. Geben Sie dieses Produkt nur zusammen mit dieser Bedienungsanleitung an Dritte weiter.

4. Lieferumfang

• Datenlogger inkl. USB-Schutzkappe
  • 3 V-Knopfzelle, Typ CR2450
  • Bedienungsanleitung auf CD

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• Tragbarer Datenlogger mit LC-Display
• Kompakte USB-Stick-Bauform
• Messungen:
• DL-260A: Stromstärke (mA)
• DL-250V: Spannung (V)
  • Maximale und minimale Messwerte
• Logging-Timer
• Konfiguration über die Webseite oder Software
  • Automatische Reporterstellung in PDF mit Grafik
• Einstellbare Abtastrate von 10 Sekunden bis 24 Stunden

Lesen Sie die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern und Haustieren auf.
• Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter Sonneneinstrahlung, starken Erschütterungen, Feuchtigkeit, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keinen hohen mechanischen Beanspruchungen aus.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Beschädigungen aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Produkt angeschlossen sind.
• Verwenden Sie das Gerät nicht in Räumen oder bei ungünstigen Umgebungsbedingungen, bei denen es brennbare Gase, Dämpfe oder Staub geben könnte. Vermeiden Sie den Betrieb in der Nähe von:
• starken magnetischen oder elektromagnetischen Feldern,
• Sendeantennen oder HF-Generatoren,
• da diese die Messung beeinträchtigen können.
• Das Produkt ist nur mit ordnungsgemäß befestigter Schutzkappe und vollständig geschlossenem Gehäuse gegen Eindringen von festen Fremdkörpern mit einem Durchmesser > als 1 mm geschützt. Der Datenlogger darf nicht mit offenem Batteriefach oder ohne Schutzkappe betrieben werden.
• Batterien müssen für Kinder unzugänglich aufbewahrt werden. Lassen Sie Batterien nicht herumliegen, da die Gefahr besteht, dass sie von Kindern oder Haustieren verschluckt werden.
• Beachten Sie beim Einlegen der Batterie die richtige Polarität.
• Die Batterie muss aus dem Gerät entfernt werden, falls dieses längere Zeit nicht verwendet wird, um ein Auslaufen zu verhindern. Auslaufende oder beschädigte Batterien können bei Kontakt mit der Haut ätzende Verbrennungen verursachen. Tragen Sie deshalb entsprechende Schutzhandschuhe bei der Handhabung beschädigter Batterien.
• Zerlegen Sie keine Batterien, schließen Sie diese nicht kurz oder werfen Sie diese nicht in Feuer. Laden Sie nicht-wiederaufladbare Batterien nicht auf. Es besteht Explosionsgefahr!

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

Sollten Sie sich über den korrekten Anschluss bzw. Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

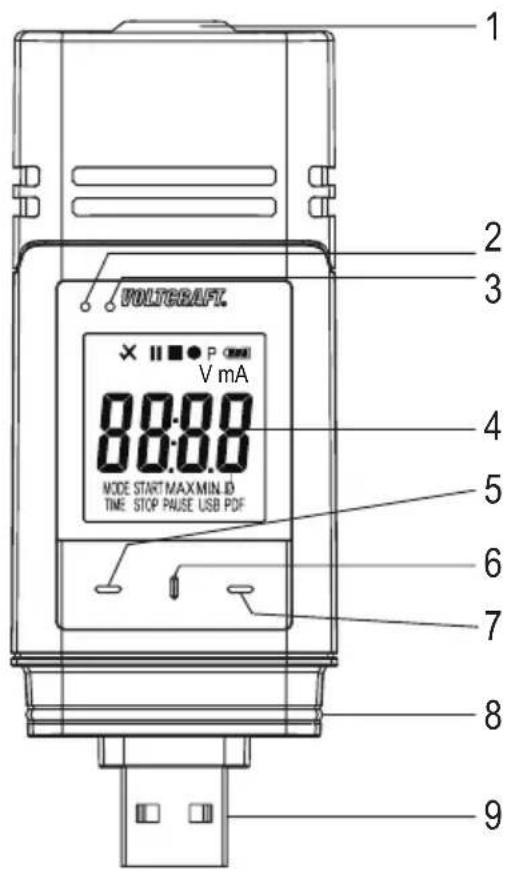

7. Bedienelemente

1 2 3 VOLTCAFT. × P V mA 88:88 MODE START MAX MIN. ID TIME STOP PAUSE USB PDF 4 5 6 7 8 9

10

1 Sensor-Öffnungen
2 Rote LED-Kontrollleuchte
3 Grüne LED-Kontrollleuchte
4 LC-Display
5 Taste „DOWN“
6 Taste „BATTERIEFACH ÖFFNEN“
7 Taste „ENTER“
8 Gummidichtung
9 USB-Stecker
10 Schutzkappe

Symbole am LC-Display

Symbol Bedeutung
	Warnanzeige: Die gemessenen Werte liegen innerhalb der bei der Konfiguration festgelegten Grenzen.
	Es ist keine untere/obere Alarmgrenze eingestellt.
	Warnanzeige: Die gemessenen Werte überschreiten die bei der Konfiguration festgelegten Grenzen.
[DBKT]	Die Aufnahme wurde gestoppt.
[2TS2]	Die Aufnahme ist im Gange.
	Die Aufnahme wurde angehalten.
	Das Gerät ist aufnahmebereit: Das Gerät ist konfiguriert und die Aufnahme hat noch nicht begonnen. Die Anzeige verschwindet, sobald der Datenlogger aufzeichnet.
	Batterie-Symbol: Volle Batteriekapazität
	Batterie-Symbol: Ausreichende Batteriekapazität
	Battery-Symbol: Niedrige Batteriekapazität, die Batterie ersetzen
mA Einheit für Stromstärke
V Einheit für Spannung
ID Logger-ID
MAX/MIN Größte/kleinste Messung
USB Mit dem Computer verbunden.
USB PDF Mit dem Computer verbunden und Generierung des PDF-Berichts.
PAUSE Zeigt an, dass die Pause-Funktion für den Grenzwertalarm aktiviert ist.
MODE START	Zeigt an, dass der Start-Modus ausgewählt wurde. Wird angezeigt, bevor die Aufnahme startet.
MODE STOP	Zeigt an, dass der Stopp-Modus ausgewählt wurde. Wird angezeigt, bevor die Aufnahme endet.
TIME START	Zeigt die verbleibende Zeit vor Beginn der Aufnahme an.
TIME STOP	Zeigt die verbleibende Zeit bis zum Ende der Aufnahme an.
	Bereit zum Start der Aufnahme, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten. (Wählen Sie bei der Konfiguration „START PER TASTENDRUCK“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.)
Stop	Die Aufnahme kann gestoppt werden, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten. (Wählen Sie bei der Konfiguration „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.)
on	Bereit, die Grenzwert-Pause-Funktion zu aktivieren, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
off	Bereit, die Grenzwert-Pause-Funktion zu deaktivieren, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
d	Tage, Einheit für die verbleibende Zeit. (Wenn die verbleibende Zeit unter einem Tag liegt, wird die verbleibende Zeit im Format HH:MM angezeigt.)
up	Bereit zum Upgrade der Firmware.
ol	Messfehler
	Die gemessenen Werte liegen außerhalb des Messbereichs.
Err1	Konfigurationsfehler. Bei der Konfiguration ist ein Fehler aufgetreten. Wiederholen Sie die Konfiguration.

8. LED-Statusanzeige

LED-Anzeige Beschreibung
Die grüne LED-Kontroll-leuchte (3) blinkt.	Der/Die gemessene(n) Wert(e) liegen innerhalb der konfigurierten unteren und oberen Alarmgrenzen.
Die rote LED-Kontroll-leuchte (2) blinkt.	Der Speicher ist voll.
	Der/Die gemessene(n) Wert(e) übersteigen die konfigurierten unteren und oberen Alarmgrenzen.
	Die Aufnahme im Modus „START PER TASTENDRUCK“ oder „ENDZEIT“ wurde be-endet. (Um die Aufnahme wieder zu starten, konfigurieren Sie den Datenlogger neu.)
	Im Modus „START PER TASTENDRUCK“ ist der Datenlogger bereit, die Aufnahme zu starten. (Um die Aufnahme zu starten, halten Sie die Taste ENTER (7) für einige Sekunden gedrückt.)
Die rote LED-Kontroll-leuchte (2) leuchtet kontinuierlich.	Der Datenlogger erstellt einen PDF-Bericht.
Die grüne LED-Kontroll-leuchte blinkt zweimal.	Die Konfiguration war erfolgreich.
	Die Firmware wurde erfolgreich aktualisiert.
Keine LED leuchtet. Der LED-Alarm wurde bei der Konfiguration deaktiviert.

a) Schutzkappe

Der Datenlogger ist nur staub- und strahlwassergeschützt, wenn die Schutzkappe (10) und Gummidichtungen (8) angebracht sind. Dieser Schutz ermöglicht eine ständige Aufzeichnung in feuchten Räumen und im Freien.

• Entfernen Sie die Schutzkappe nur, wenn Sie die Batterie ersetzen oder die Daten auf Ihrem Computer lesen.
• Entfernen Sie die Schutzkappe durch Abziehen vom Datenlogger. Die Schutzkappe sitzt dank der Gummidichtung (8) fest.
• Setzen Sie die Schutzkappe wieder fest auf den Datenlogger auf.

b) Verbindung zum Computer

• Entfernen Sie die Schutzkappe (10) vom Datenlogger.
• Verbinden Sie den Datenlogger mit einem freien USB-Anschluss Ihres Computers.
• Der Computer erkennt neue Hardware. Der Modelltyp Ihres Datenloggers erscheint als Massenspeichergerät auf Ihrem Computer.

c) Verbindung zum Computer trennen

• Werfen Sie den Datenlogger von Ihrem Computer aus und stecken Sie ihn ab.
• Setzen Sie die Schutzkappe wieder auf den Datenlogger auf.

d) Auswahl des Start/Stopp-Modus

• Wählen Sie bei der Konfiguration den Start-Modus unter „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.
• Wählen Sie bei der Konfiguration den Stopp-Modus unter „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.

e) Datum und Uhrzeit bei der Konfiguration festlegen

• Wählen Sie Monat, Jahr und Uhrzeit mit dem Datumswähler und den Zeit-Schiebereglern aus. Die Zeit wird als „TIME“ im Format HH:MM:SS angezeigt. Bestätigen Sie mit „DONE“. Die Einstellungen für Datum und Uhrzeit werden in den entsprechenden Feldern angezeigt.
• Klicken Sie alternativ auf „NOW“, um die Aufzeichnung sofort zu starten. Tatsächliches Datum und Uhrzeit – wie lokal auf Ihrem Computer eingestellt – wird automatisch im Feld „STARTZEIT“/„ENDZEIT“ eingesetzt.

f) Taste ENTER

• Drücken Sie die Taste ENTER (7), um zwischen den maximalen und minimalen Messwerten zu wechseln.
• Drücken und halten Sie die Taste ENTER (7) für einige Sekunden, um die Aufzeichnung zu starten/stoppen oder die Pause-Funktion zu aktivieren/deaktivieren.

10. Vor dem ersten Gebrauch

a) Schutzfolie

- Entfernen Sie die Schutzfolie vom LC-Display (4).

b) Einsetzen/Ersetzen der Batterie

- Setzten Sie die Batterie vor dem ersten Gebrauch ein oder ersetzen Sie die Batterie, wenn das Batteriesymbol " am LC-Display erscheint.

Das Entfernen und Ersetzen der Batterie löscht keine Daten oder Einstellungen.

• Entfernen Sie die Schutzkappe vom Datenlogger.
• Drücken und halten Sie die Taste Batteriefach öffnen (6) und ziehen Sie die Logger-Einheit aus dem Gehäuse. Das Gehäuse sitzt dank der zweiten Gummidichtung (8) fest.
• Lassen Sie die Taste Batteriefach öffnen los.
• Das Batteriefach befindet sich auf der Rückseite der Logger-Einheit. Legen Sie eine neue, passende Batterie (siehe „21. Technische Daten“ on page 28) in das Batteriefach ein und beachten Sie dabei die korrekte Polarität (positiv/+ und negativ/-).
• Schieben Sie die Logger-Einheit zurück in das Gehäuse. Achten Sie darauf, dass das LC-Display mit dem LCD-Fenster des Gehäuses übereinstimmt.
• Setzen Sie die Schutzkappe wieder auf den Datenlogger.

Der Datenlogger funktioniert am besten bei Raumtemperatur. Wenn das Produkt bei extrem niedrigen Temperaturen verwendet wird, verringert sich die Akkulaufzeit. In diesem Fall können Sie wie folgt die Leistungsaufnahme des Datenloggers reduzieren, um die Betriebszeit zu verlängern:

• LC-Display deaktivieren
• LED-Alarm deaktivieren
• eine längere Abtastrate einstellen

Einzelheiten finden Sie in Kapitel „11. Konfiguration“ on page 12.

11. Konfiguration

Nach dem Einlegen der Batterie konfigurieren Sie den Datenlogger entweder mittels Software oder über die Webseite. Wählen Sie die Aufzeichnungsparameter wie Abtastrate, Startzeit, Aufnahmedauer, Pause-Funktion, LED-Blinkintervall, Aktivierung/Deaktivierung des LC-Displays und Einstellungen für den PDF-Bericht aus.

Die Konfigurations-Begriffe und Befehle können zwischen Software und Webseite variieren.

Die folgenden Anweisungen und Erklärungen basieren auf den Begriffen und Befehlen der Konfigurations-Webseite.

Nach dem Erstellen der Konfigurationsdatei kopieren Sie diese auf den Datenlogger.

a) Software installieren

• Legen Sie die Software-CD in das DVD-Laufwerk Ihres Computers ein.
• Die Installation startet automatisch. Wenn nicht, gehen Sie in das Verzeichnis Ihres DVD-Laufwerks und öffnen Sie die Installationsdatei „autorun.exe“.
• Wählen Sie Ihre gewünschte Sprache – Deutsch, Französisch oder Englisch.
• Folgen Sie den Anweisungen am Bildschirm, um die Installation abzuschließen. Abhängig von Ihrem Betriebssystem ist eventuell ein Neustart erforderlich.
• Für weitere Informationen lesen Sie die Bedienungsanleitung auf der CD (Abschnitt 3).
• Die beigefügte Software ist die Voltsoft-Standardausgabe. Die professionelle Version (Voltsoft Datenlogger, Nr. 101333) ist ein separat erhältliches Sonderzubehör. Wenn Sie die professionelle Version kaufen, erhalten Sie einen Lizenzschlüssel. Folgen Sie den Schritten in der Voltsoft-Bedienungsanleitung, um sich zu registrieren und zur professionellen Version upzugraden.

b) Übersicht über die Software-Funktionen

	Standard Professionell
Benutzerverwaltung
E-Mail-Verwaltung
Allgemeine Einstellungen
Spracheinstellung
E-Mail-Vorlage
Gerätemanagement (Hinzufügen/Entfernen)
Benutzerdefiniertes Diagramm

c) Erstellen der Konfigurationsdatei mit Hilfe der Software und Hochladen der von der Software erstellten Datei auf den Datenlogger

• Verbinden Sie den Datenlogger mit Ihrem Computer.
• Starten Sie die Voltsoft-Software und folgen Sie der Bedienungsanleitung im Software-Handbuch (Abschnitt 6 – wählen Sie Ihr unterstütztes Gerät aus).
  • Trennen Sie den Datenlogger von Ihrem Computer.

d) Durchführen der Konfigurationseinstellung auf der Webseite

Es gibt 2 Möglichkeiten, die Konfigurations-Website zu öffnen:

• Öffnen Sie http://datalogger.voltcraft.com/ConfigBuilder/index.jsp in einem Browser.
• Verbinden Sie den Datenlogger mit Ihrem Computer. Öffnen Sie das Datenlogger-Laufwerk auf Ihrem Computer. Klicken Sie auf den Link „Configuration Website.html“, um diese zu öffnen.

Hauptfenster – Übersicht

Allgemeine Einstellungen	Wählen Sie die gewünschte Sprache für die Webseite, indem Sie auf die entsprechende Flagge klicken.
	Wählen Sie das Modell Ihres Datenloggers. Die Modellbezeichnung finden Sie auf der Verpackung und/oder dem Produkt. Der ausgewählte Modelltyp wird rot markiert.
Optionen für die MESSUNG	Hier wählen Sie die Aufzeichnungsparameter für Ihren Datenlogger aus.Für weitere Anweisungen lesen Sie die Optionen zur „Optionen für die „MESSUNG“ – „GRUNDLEGENDE EINSTELLUNGEN“ auf Seite 14 und Optionen zur „Optionen für die „MESSUNG“ – „ALARMEINSTELLUNG“ auf Seite 15.
OPTIONEN PDF-BERICHT	Hier definieren Sie den Inhalt und Namen des PDF-Berichts.Für weitere Anweisungen lesen Sie „OPTIONEN PDF-BERICHT“ auf Seite 16.
Andere Einstellungen	Hier können Sie die Konfigurationsdatei erstellen, eine vorherige Einstellung laden oder die Einträge auf die Standardeinstellungen zurücksetzen.Für weitere Anweisungen lesen Sie „Andere Einstellungen“ on page 13.

Optionen für die „MESSUNG“ – „GRUNDLEGENDE EINSTELLUNGEN“

Wählen Sie „MESSUNG“ in der Navigationsleiste und geben Sie Einstellungen unter „GRUNDLEGENDE EINSTELLUNGEN“ ein.

LOGGER-ID	Die Logger-ID ist eine vierstellige Kennung. Geben Sie eine Zahl zwischen 0000 und 9999 ein, z. B. 0014.Verwenden sie unterschiedliche Logger-IDs, um etwa Datenlogger mit unterschiedlichen Konfigurationsdateien für unterschiedliche Verwendungen zu kennzeichnen.
BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART	Wählen Sie eine der folgenden Optionen, um festzulegen, wann der Datenlogger mit der Aufnahme startet. Jede Option hat eine standardmäßige Stopp-Einstellung.
	„UMGEHEND, BIS SPEICHER VOLL IST“: Der Datenlogger startet sofort mit der Aufzeichnung, bis der Speicher voll ist.
	„START PER TASTENDRUCK“: Der Datenlogger startet die Aufnahme, wenn Sie die Taste ENTER (7) für einige Sekunden gedrückt halten. Der Datenlogger stoppt die Aufnahme, wenn der Speicher voll ist.
BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART	„START ZUR STARTZEIT“: Der Datenlogger startet die Aufnahme zu einem festgelegten Datum und Uhrzeit, bis der Speicher voll ist.
	„START-/ENDZEIT“: Der Datenlogger startet und beendet die Aufnahme zu einem festgelegten Datum und Uhrzeit.
	„FORTLAUFENDE PROTOKOLLIERUNG“: Der Datenlogger startet die Aufzeichnung umgehend und zeichnet in einer Schleife auf. auf. Die neuesten Daten überschreiben die ältesten Daten. Die Aufnahme/Protokollierung wird gestoppt, sobald die Batterie leer ist oder „FORTLAUFENDE PROTOKOLLIERUNG“ bei der Konfiguration durch eine andere „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“ ersetzt wird.
BEDINGUNG FÜR AUFZEICH-NUNGSENDE	Wählen Sie eine der folgenden Optionen, um festzulegen, wann der Datenlogger die Aufnahme stoppt.
	„KEINE“: Es wird keine Bedingung zum Stoppen festgelegt. Der Datenlogger stoppt die Aufnahme basierend auf der Einstellung „BEDINGUNGEN FÜR AUFZEICHNUNGS-START“.
	„STOPP-TASTE“: Der Datenlogger stoppt die Aufnahme, wenn Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
	„NACH PDF-ERSTELLUNG“: Der Datenlogger stoppt die Aufnahme, wenn der PDF-Bericht generiert wurde.
STARTZEIT Definieren	Sie Datum und Uhrzeit, wann die Aufnahme starten soll.
ENDZEIT Definieren	Sie Datum und Uhrzeit, wann die Aufnahme stoppen soll.
STARTVERZÖ-GERUNG IN MINUTEN	Definieren Sie die Verzögerung zum sofortigen Beginn der Aufnahme.
ABTASTRATE	Legen Sie fest, wie häufig der Datenlogger Messungen ausführen und Daten speichern soll, in „MINUTEN“ oder „STUNDEN“.→Wenn Sie den Datenlogger bei extrem niedrigen Temperaturen verwenden, wählen Sie eine längere Abtastrate, um die Leistungsaufnahme zu reduzieren und so die Batterielebensdauer zu verlängern.
AUFNAHME-DAUER	Dieser Wert wird automatisch anhand der Abtastrate berechnet und kann durch den Benutzer nicht verändert werden.
LED-BLINKINTERVALL	Wählen Sie, wie schnell die LED-Kontrollleuchten (2, 3) blinken sollen. Wählen Sie ein Intervall von 5, 10, 15, 20, 25 oder 30 Sekunden.
DISPLAYAKTIVIEREN	Entfernen Sie das Häkchen des Kontrollkästchens, um das LC-Display auszuschalten, oder setzen Sie das Häkchen im Kontrollkästchen, um das LC-Display einzuschalten.→Wenn Sie den Datenlogger bei extrem niedrigen Temperaturen verwenden, wählen Sie eine längere Abtastrate, um die Leistungsaufnahme zu reduzieren und so die Batterielebensdauer zu verlängern.

Optionen für die „MESSUNG“ – „ALARMEINSTELLUNG“

Konfigurieren Sie die Alarm-Einstellungen in der Registerkarte „Messung“:

LED-ALARMAKTIVIEREN	Der LED-Alarm zeigt an, wenn ein Messwert außerhalb des festgelegten Bereichs liegt.Um den LED-Alarm zu deaktivieren, entfernen Sie das Häkchen im Kontrollkästchen.Um den LED-Alarm zu aktivieren, setzen Sie das Häkchen im Kontrollkästchen.→Wenn Sie den Datenlogger bei extrem niedrigen Temperaturen verwenden, deaktivieren Sie den LED-Alarm, um die Leistungsaufnahme zu reduzieren und so die Batterielebensdauer zu verlängern.
PAUSE-FUNKTIONGRENZWERT	Während der Aufnahme kann der Alarmgrenzwert ausgesetzt werden.Wählen Sie „AKTIVIEREN“ oder „DEAKTIVIEREN“, um die Pause-Funktion zu aktivieren/deaktivieren.→Die Pause-Funktion stoppt die Aufnahme nicht.
OBEREALARMGRENZE/UNTEREALARMGRENZE	Wählen Sie Parameter, indem Sie die Parameter-Kontrollkästchen aktivieren und die unteren und oberen Alarmgrenzen in Zahlen angeben.→Die rote LED-Kontrollleuchte (2) blinkt, wenn sich der Messwert außerhalb des festgelegten Bereichs der unteren und oberen Alarmgrenzen befindet.

„OPTIONEN PDF-BERICHT“

Wählen Sie „OPTIONEN PDF-BERICHT“ in der Navigationsleiste und geben Sie Einstellungen ein, um den Inhalt des PDF-Berichts zu definieren.

SPRACHE Wählen Sie die Sprache, in welcher der PDF-Bericht angezeigt werden soll, aus der Auswahlbox.
PDF-DATEINAME	Klicken Sie auf „NAME EINGEBEN“, um das Muster für den Dateinamen zu definieren.Ein neues Fenster wird geöffnet: „BITTE NACHFOLGEND EIN NAMENSMUSTER AUSWÄHLEN“. Wählen Sie die gewünschten Elemente (EIGENTÜMER/SERIEN-ID/MODELLNAME/DATUM/ZEIT/STANDORT) und ihre Reihenfolge.Es können bis zu 6 Elemente ausgewählt werden. Die gewählten Elemente erscheinen im Feld „DATEINAME“.Drücken Sie „LÖSCHEN“, um alle ausgewählten Elemente zu löschen. Das Feld „DATEI-NAME“ ist wieder leer.Drücken Sie „X“, um die Muster für den Dateinamen zu speichern und dieses Fenster zu schließen.
DATUMSFORMAT Wählen Sie Ihr bevorzugtes Datumsformat aus dem Menü.
ZEITFORMAT Wählen Sie zwischen dem Format 12 Stunden oder 24 Stunden.
EIGENTÜMER Geben Sie den Namen des Eigentümers ein.
STANDORT	Geben Sie den Namen des Standortes ein, beispielsweise den Namen des Standortes, an dem Sie aufnehmen werden.
BERICHTSNAME Geben Sie einen Berichtsnamen ein, der im PDF-Bericht angezeigt wird.
BENUTZERTEXT Geben Sie Anmerkungen oder zusätzliche Informationen ein, falls erforderlich.

Andere Einstellungen

KONFIGURATION ERSTELLEN	Erstellen Sie die Konfigurationsdatei, speichern Sie diese auf Ihrem Computer und installieren Sie diese auf dem Datenlogger. Für weitere Anweisungen lesen Sie „e) Erstellen der Konfigurationsdatei mit Hilfe der Webseite“ on page 17 und „f) Laden einer auf der Webseite erstellten Konfigurationsdatei auf den Datenlogger“ on page 17.
LADE-EINSTELLUNGEN	Laden Sie eine vorherige Konfigurationsdatei - falls vorhanden - um die Details dieser Datei auf der Webseite zu überprüfen.Ein neues Fenster erscheint.Wählen Sie eine Konfigurationsdatei, die Sie zuvor erstellt und am Computer gespeichert haben.
STANDARD Setzen	Sie die Einstellungen auf die Standardwerte und -einstellungen zurück.

e) Erstellen der Konfigurationsdatei mit Hilfe der Webseite

• Nach Durchführung der Konfigurationseinstellungen wählen Sie „KONFIGURATION ERSTELLEN“, um die Konfigurationsdatei auf Ihren Computer herunterzuladen.
• Ein neues Fenster erscheint, um den Namen der Konfigurationsdatei zu ändern. Der Standardname ist „Setlog“. Wenn erforderlich, ändern Sie den Namen der Datei.
• Bestätigen Sie den Dateinamen, indem Sie auf „KONFIGURATION ERSTELLEN“ klicken. Ihre Konfigurationsdatei wurde auf Ihren Computer heruntergeladen/importiert.

f) Laden einer auf der Webseite erstellten Konfigurationsdatei auf den Datenlogger

• Entfernen Sie die Schutzkappe vom Datenlogger.
• Verbinden Sie den Datenlogger mit Ihrem Computer.
• Ziehen Sie die Konfigurationsdatei aus dem Download-Ordner Ihres Computers in den Ordner des Datenloggers, um die Konfiguration auszuführen.
• Die grüne LED-Kontrollleuchte (3) blinkt zweimal, wenn die Konfigurationsdatei ist erfolgreich auf dem Datenlogger installiert wurde.
• Wenn der Datenlogger konfiguriert ist, trennen Sie ihn von Ihrem Computer.

g) Überprüfung der Konfigurationseinstellungen

• Der Start-Modus basiert auf der Konfigurationseinstellung „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.
• Der Stopp-Modus basiert auf der Konfiguration „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
• Sie können überprüfen, welcher Start-Modus aktiv ist, indem Sie die bestehende Konfigurationsdatei in die Web-Oberfläche laden, im PDF-Bericht nachsehen oder durch Aufruf des Funktionsmenüs des Datenloggers.
• Sie können überprüfen, welcher Stopp-Modus aktiv ist, indem Sie die bestehende Konfigurationsdatei in die Web-Oberfläche laden oder durch Aufruf des Funktionsmenüs des Datenloggers.
• Für weitere Anweisungen zum Laden der bestehenden Konfigurationseinstellungen lesen Sie „Andere Einstellungen“ on page 16.
• Für weitere Anweisungen zum Aufruf des Funktionsmenüs lesen Sie „a) Funktionsmenü aufrufen“ on page 22.

12. Übersicht über die Betriebsarten, Einstellungen und Anzeigen am LC-Display

a) Betriebsarten und Einstellungen

Für die Durchführung der folgenden Konfigurationseinstellungen lesen Sie die Optionen bzgl. „Durchführen der Konfigurationseinstellung auf der Webseite“ on page 13.

• Für Modus 1 bis 13 können Sie zusätzliche Funktionen anwenden, um die Startzeit der Aufzeichnung zu verzögern. Geben Sie bei der Konfiguration unter „STARTVERZÖGERUNG IN MINUTEN“ einen Wert in Minuten ein.

Modus 1
Funktion Die	Aufzeichnung startet sofort.Die Aufzeichnung stoppt, wenn der Speicher voll ist.
Einstellung	Wählen Sie „UMGEHEND, BIS SPEICHER VOLL IST“ als „BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART“.
Modus 2
Funktion Die	Aufzeichnung startet sofort.Die Aufzeichnung stoppt, wenn die Taste ENTER (7) für einige Sekunden gedrückt wird.
Einstellung	Wählen Sie „UMGEHEND, BIS SPEICHER VOLL IST“ als „BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART”.Wählen Sie „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 3
Funktion Die	Aufzeichnung startet sofort.Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstellung	Wählen Sie „UMGEHEND, BIS SPEICHER VOLL IST“ als „BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART”.Wählen Sie „NACH PDF-ERSTELLUNG“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 4
Funktion Die	Aufzeichnung startet, wenn die Taste ENTER (7) für einige Sekunden gedrückt wird.Die Aufzeichnung stoppt, wenn der Speicher voll ist.
Einstellung	Wählen Sie „START PER TASTENDRUCK“ als „BEDINGUNGEN FÜR AUFZEICHNUNGS-START“.
Modus 5
Funktion	Die Aufzeichnung startet und stoppt, wenn die Taste ENTER (7) für einige Sekunden gedrückt wird.
Einstellung	Wählen Sie „START PER TASTENDRUCK“ als „BEDINGUNGEN FÜR AUFZEICHNUNGS-START”.Wählen Sie „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 6
Funktion Die	Aufzeichnung startet, wenn die Taste ENTER (7) für einige Sekunden gedrückt wird.Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstellung	Wählen Sie „START PER TASTENDRUCK“ als „BEDINGUNGEN FÜR AUFZEICHNUNGS-START“.Wählen Sie „NACH PDF-ERSTELLUNG“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 7
Funktion Die	Aufzeichnung startet zur festgelegten Uhrzeit.Die Aufzeichnung stoppt, wenn der Speicher voll ist.
Einstellung W	Wählen Sie „START ZUR STARTZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“.
Modus 8
Funktion Die	Aufzeichnung startet zur festgelegten Uhrzeit.Die Aufzeichnung stoppt, wenn die Taste ENTER (7) für einige Sekunden gedrückt wird.
Einstellung W	Wählen Sie „START ZUR STARTZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“.Wählen Sie „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 9
Funktion Die	Aufzeichnung startet zur festgelegten Uhrzeit.Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstellung W	Wählen Sie „START ZUR STARTZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“.Wählen Sie „NACH PDF-ERSTELLUNG“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 10
Funktion Die	Aufzeichnung startet und stoppt zur festgelegten Uhrzeit.
Einstellung	Wählen Sie „START-/ENDZEIT“ als „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.Definieren Sie Datum und Uhrzeit für den Start der Aufnahme im Feld „STARTZEIT“.Definieren Sie Datum und Uhrzeit für den Stopp der Aufnahme im Feld „ENDZEIT“.
Modus 11
Funktion Die	Daten werden umgehend und in einer Schleife aufgezeichnet.Die Aufzeichnung stoppt, sobald die Batterie leer ist oder „FORTLAUFENDE PROTOKOLLIERUNG“ bei der Konfiguration durch eine andere „BEDINGUNGEN FÜR AUFZEICHNUNGS-START“ ersetzt wird.
Einstellung	Wählen Sie „FORTLAUFENDE PROTOKOLLIERUNG“ als „BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART“.
Modus 12
Funktion Die	Daten werden umgehend und in einer Schleife aufgezeichnet.Wenn Sie einen zusätzlichen Stopp-Modus haben wollen, wählen Sie:Die Aufzeichnung stoppt, wenn die Taste ENTER (7) für einige Sekunden gedrückt wird.
Einstellung	Wählen Sie „FORTLAUFENDE PROTOKOLLIERUNG“ als „BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART“.Wählen Sie „STOPP-TASTE“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.
Modus 13
Funktion Die	Daten werden umgehend und in einer Schleife aufgezeichnet.Wenn Sie einen zusätzlichen Stopp-Modus haben wollen, wählen Sie:Die Aufzeichnung stoppt nach dem Erstellen des PDF-Berichts.
Einstellung	Wählen Sie „FORTLAUFENDE PROTOKOLLIERUNG“ als „BEDINGUNGEN FÜR AUFZEICH-NUNGSSTART“.Wählen Sie „NACH PDF-ERSTELLUNG“ als „BEDINGUNG FÜR AUFZEICHNUNGSENDE“.

b) Anzeigen am LC-Display

• Einige Einstellungen haben keine Anzeigen am LC-Display. Um die Einstellungen zu überprüfen, lesen Sie „g) Überprüfung der Konfigurationseinstellungen“ on page 17.
• Wenn es keine Display-Anzeige gibt oder sobald der Datenlogger die Aufzeichnung startet/stoppt, wird die letzte Messung am Display angezeigt.

DL-260A: Stromstärke (mA) DL	-250V: Spannung (V)

Modus	Start-Modus Stopp-Modus	Anmerkungen
1 keine	Display-Anzeige nicht anwendbar		Wenn der Speicher voll ist, blinkt die rote LED-Kontrollleuchte (2).
2 keine	Display-Anzeige		Stoppen Sie die Aufnahme, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
3 keine	Display-Anzeige keine	Display-Anzeige
4		nicht anwendbar	Wenn der Speicher voll ist, blinkt die rote LED-Kontrollleuchte (2).Starten Sie die Aufnahme, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
Modus Start-Modus Stopp-Modus Anmerkungen
5			Starten und stoppen Sie die Aufnahme, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
6		keine Display-Anzeige	Starten Sie die Aufnahme, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
7		nicht anwendbar	Wenn der Speicher voll ist, blinkt die rote LED-Kontrollleuchte (2).
8			Stoppen Sie die Aufnahme, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
9		keine Display-Anzeige
10
11 keine Display-Anzeige nicht anwendbar
12 keine Display-Anzeige			Stoppen Sie die Aufnahme, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.
13 keine Display-Anzeige keine Display-Anzeige

„STARTVERZÖGERUNG IN MINUTEN“

abhängig von Modus 1-13

13. Daten aufzeichnen

Der Datenlogger ist nur staub- und strahlwassergeschützt, wenn die Schutzkappe (10) und Gummidichtungen (8) angebracht sind. Dieser Schutz ermöglicht eine ständige Aufzeichnung in feuchten Räumen und im Freien.

Stellen Sie vor dem Gebrauch sicher, dass die Schutzkappe fest am Datenlogger angebracht ist und dass das Gehäuse vollständig geschlossen ist.

Nicht in Wasser eintauchen!

Vermeiden Sie den Betrieb in der Nähe von starken magnetischen Feldern.

Bedecken Sie die Öffnungen des Sensors nicht.

• Achten Sie darauf, dass die Gummidichtungen in der richtigen Position sind und die Kappe fest auf dem Datenlogger sitzt.
• Platzieren Sie den Datenlogger am vorgesehenen Standort.
• Die Schutzkappe muss zum Einlegen/Ersetzen der Batterie oder zum Auslesen der gespeicherten Daten auf einem Computer abgenommen werden. Ziehen Sie die Schutzkappe vom Gerät ab.
• Setzen Sie die Schutzkappe vor der nächsten Aufnahme wieder fest auf den Datenlogger.

a) Funktionsmenü aufrufen

Drücken Sie die Taste DOWN (5), um das Funktionsmenü aufzurufen. Durch wiederholtes Drücken der Taste DOWN (5) erscheinen nacheinander die letzte aufgezeichnete Messung, die Logger-ID und der während der Konfiguration ausgewählte Start/Stopp-Modus.

b) Starten der Aufnahme

• Die Aufnahme startet, basierend auf der Konfigurationseinstellung „BEDINGUNGEN FÜR AUFZEICHNUNGS-START“.
• Wenn der Datenlogger die Aufzeichnung startet, erscheint „ ●“ am LC-Display.
• „P“ zeigt an, dass der Datenlogger bereit für die Aufnahme ist; es erlischt, sobald der Datenlogger aufzeichnet.

c) Aufnahme beenden

- Die Aufnahme stoppt basierend auf der Konfigurationseinstellung „BEDINGUNG FÜR AUFZEICHNUNGSENDE“. Wenn als Bedingung für Aufzeichnungsende „KEINE“ ausgewählt wurde, stoppt die Aufnahme basierend auf der Einstellung „BEDINGUNGEN FÜR AUFZEICHNUNGSSTART“.

- Wenn der Datenlogger die Aufzeichnung stoppt, erscheint „ ■“ am LC-Display.

d) Anzeige der verbleibenden Zeit bis zum Start/Stopp der Aufnahme

• Drücken Sie die Taste DOWN (5), um das Funktionsmenü aufzurufen.
• Drücken Sie die Taste DOWN (5) mehrmals, bis „STARTZEIT“ und/oder „ENDZEIT“ und die verbleibende Zeit (in Stunden/Minuten oder Tagen) am LC-Display angezeigt wird.
• Zeitspannen unter 24 Stunden werden im Format HH:MM angezeigt. Wenn die verbleibende Zeit 24 Stunden übersteigt, wird sie in Tagen angezeigt: . ^1 .
• Sobald die Aufnahme startet/stoppt, wird die letzte Messung am Display angezeigt.
• Drücken Sie die Taste DOWN (5), um zum Funktionsmenü zurückzukehren.

e) Aktivieren/Deaktivieren der Grenzwertalarm-Pause-Funktion

- Um die Grenzwertalarm-Pause-Funktion während der Aufnahme zu aktivieren/deaktivieren, muss der Grenzwertalarm während der Konfiguration aktiviert werden (siehe Optionen zur „4Optionen für die „MESSUNG“ – „ALAR-MEINSTELLUNG“, on page 15).

DL-260A: Stromstärke (mA) DL-250V: Spannung (V)

ENTER lang drücken → pause ein

ENTER lang drücken → pause ein

ENTER lang drücken → pause aus

ENTER lang drücken → pause aus

Aktivieren/deaktivieren Sie die Grenzwert-Pause-Funktion, indem Sie die Taste ENTER (7) für einige Sekunden gedrückt halten.

- Sobald die Alarm-Pause-Funktion aktiviert/deaktiviert ist, wird die letzte Messung am Display angezeigt.

Aufgezeichnete Werte werden bei aktivierter Pause-Funktion in der Grafik des Berichts wie üblich angezeigt. Allerdings wird in der Grafik deutlich angezeigt, wann und wie lange die Pause-Funktion aktiviert wurde.

Wenn die Grenzwert-Pause-Funktion während der Aufnahme aktiviert wird, gibt es keine Warnanzeige „√“ oder „X“. Der LED-Alarm Status, die minimalen und maximalen Werte werden nicht aktualisiert.

f) Lesen der minimalen/maximalen Messwerte

DL-260A: Stromstärke (mA)

DL-250V: Spannung (V)

ENTER lang drücken →

ENTER lang drücken ↔

ENTER drücken →

ENTER drücken ↔

• Drücken Sie, während Sie sich im Funktionsmenü befinden, so oft auf die DOWN-Taste (5), bis Sie zu dem Datensatz gelangt sind, von dem Sie die maximalen und minimalen Messwerte, z. B. hinsichtlich der Stromstärke „mA“ (DL-260A) oder der Spannung „V“ (DL-250V), aufrufen möchten.
• Drücken Sie die Taste ENTER (7), um den Lesemodus für den Maximal- und Minimalwert aufzurufen.
• Drücken Sie die Taste ENTER (7), um in der ausgewählten Aufnahme zwischen maximalem und minimalem Messwert zu wechseln.
• Drücken Sie die Taste DOWN (5), um den Lesemodus für den Maximal- und Minimalwert zu verlassen.

„MAX“ zeigt den höchsten Wert und „MIN“ den niedrigsten Wert an.

Die höchsten und niedrigsten Messungen werden ab dem Zeitpunkt des Aufnahmestarts aufgezeichnet.

Für die letzten Messwerte überprüft und aktualisiert der Logger den Wert am Display, falls nicht die Grenzwert-Pause-Funktion aktiviert wurde.

Die höchsten und niedrigsten Messwerte werden nicht mehr aktualisiert, wenn das Gerät die Aufzeichnung stoppt.

14. Erstellen des PDF-Berichts

• Verbinden Sie die Datenlogger mit Ihrem Computer.
- Ein PDF-Bericht wird automatisch erstellt. Die rote LED-Kontrollleuchte (2) leuchtet auf und am LC-Display wird „USB PDF“ angezeigt. Trennen Sie den Datenlogger während dieser Zeit nicht von Ihrem Computer.
- Öffnen Sie das Datenlogger-Laufwerk auf Ihrem Computer.
- Sobald die PDF-Datei erfolgreich erstellt wurde, erlischt „PDF“ vom LC-Display (4). „USB“ verbleibt am LC-Display.
- Wählen und öffnen Sie die PDF-Datei.
- Der PDF-Bericht enthält allgemeine Informationen zum Gerät, Datenlogger-Einstellungen, Alarm-Status und eine Grafik, welche die gemessenen Werte während der aufgezeichneten Zeit anzeigt.
- Speichern Sie die PDF-Datei auf Ihrem Computer und schließen Sie die Datei.
• Trennen Sie den Datenlogger von Ihrem Computer.

Abhängig von der Anzahl der gespeicherten Messungen kann das Erstellen der PDF-Datei bis zu etwa 30 Sekunden dauern.

Im PDF-Bericht werden nur die höchsten und niedrigsten Messungen während der Aufnahme angezeigt, nicht während der Pause-Funktion.

15. Daten löschen

Erstellen und speichern Sie den PDF-Bericht, bevor Sie gemessene Daten löschen, falls erforderlich.

Das Löschen von Daten hat keinen Einfluss auf die Konfigurationseinstellungen.

• Drücken und halten Sie die Tasten DOWN (5) und ENTER (7) und verbinden den Datenlogger mit Ihrem Computer. Am LC-Display wird „USB“ angezeigt. Alle Daten sind gelöscht.
• Lassen Sie die Tasten los.
• Der Datenlogger-Treiber auf Ihrem Computer ist leer, das heißt, dass alle Daten erfolgreich gelöscht wurden. Trennen Sie den Datenlogger von Ihrem Computer.

16. Upgrade der Firmware

- Laden Sie die neueste Datenlogger-Firmware von der Produktseite auf www.conrad.com herunter.

ENTER lang drücken

• Drücken Sie die Taste DOWN (5) mehrmals, bis die vierstellige Logger-Kennung und „ID“ auf dem Display angezeigt werden.
• Drücken und halten Sie die Taste ENTER (7), bis die vierstellige Logger-ID durch „up“ ersetzt wird.
• Verbinden Sie die Datenlogger mit Ihrem Computer.
• Ziehen Sie die Firmware des Datenloggers auf Ihren Computer.
• Der Logger startet mit dem Upgrade. Während dieser Zeit wird der Datenlogger kurzzeitig nicht als Massenspeichergerät angezeigt. Trennen Sie den Datenlogger nicht von Ihrem Computer!
• Sobald der Datenlogger wieder als Massenspeichergerät erscheint, ist das Upgrade abgeschlossen. Die grüne LED-Kontrollleuchte blinkt zweimal.
  • Trennen Sie das Gerät von Ihrem Computer.

Die Firmware-Version des Datenloggers kann in der linken unteren Ecke des PDF-Berichts überprüft werden.

17. Auf Standard-Firmware zurücksetzen

Das Zurücksetzen der Firmware löscht alle Konfigurationseinstellungen, aber hat keinen Einfluss auf die gespeicherten Messungen.

• Entfernen Sie die Batterie, wie in Kapitel „9. Inbetriebnahme“ on page 10 beschrieben.
• Drücken und halten Sie die Taste DOWN (5) und verbinden den Datenlogger mit Ihrem Computer. Sobald die grüne LED-Kontrollleuchte (3) aufleuchtet, lassen Sie die Taste DOWN (5) los.
• Warten Sie einige Minuten, bis der Computer den Datenlogger als USB-Gerät erkennt. Die Firmware ist zurückgesetzt.

• Konfigurieren Sie den Datenlogger wie in „11. Konfiguration“ on page 12 beschrieben.

• Fehlerbehebung

Problem Mögliche Lösung
Der Computer erkennt den Datenlogger nicht.	Überprüfen Sie, ob nach dem Anschluss „USB“ am Datenlogger angezeigt wird. Wenn ja, stecken Sie ihn in einen anderen USB-Anschluss.
	Überprüfen Sie, ob die Funktion zur Verwendung von USB-Massenspeichergeräten auf Ihrem Computer aktiviert ist.
Es wird keine PDF-Datei erstellt.	Überprüfen Sie, ob der Datenlogger von Ihrem Computer erkannt wurde.
	Überprüfen Sie, ob Ihr Computer den Datenlogger als neues Massenspeicherge-rät anzeigt.
	Überprüfen Sie, ob der Logger ein Firmware-Update durchführt (siehe „15. Upgrade der Firmware“ on page 25).
Unrealistische Informationen am LC-Display.	Setzen Sie die Firmware des Datenloggers zurück (siehe „16. Auf Standard-Firmware zurücksetzen“ on page 26).
Die Taste ENTER /DOWN reagiert nicht, obwohl sie gedrückt wird.
Das LC-Display ist ausgeschaltet.	Überprüfen Sie, ob das LC-Display bei der Konfiguration deaktiviert wurde (siehe „Andere Einstellungen“ on page 16).
	Ersetzen Sie die Batterie.
Kein LED-Alarm.	Überprüfen Sie, ob der LED-Alarm in der Konfigurationsdatei deaktiviert wurde (siehe „Andere Einstellungen“ on page 16).
	Überprüfen Sie, ob der Alarm angehalten wurde (siehe „e) Aktivieren/Deaktivieren der Grenzwertalarm-Pause-Funktion“ on page 23).

CSV-Datei öffnen

• Sie können die Excel-Software verwenden, um CSV-Dateien zu öffnen. Wenn ein Anzeigefehler vorliegt, lesen Sie bitte die folgenden Einstellungen des Computerbedienfelds:
• Windows 10: In der Taskleiste auf die Lupe klicken → Systemsteuerung eingeben → Region → Weitere Einstellungen → Überprüfen Sie das Listentrennzeichen
• Das unterschiedliche Trennzeichen in der CSV-Datei beruhen auf der eingestellten Sprachen.

PDF-Datei Spracheinstellungen CSV Dateilistentrennzeichen
Deutsch ; das Semikolon
Englisch , das Komma
Französisch ; das Semikolon
Italienisch ; das Semikolon
Niederländisch ; das Semikolon

Das Trennzeichen ist normalerweise voreingestellt. Der Benutzer kann jedoch den geeigneten Separator in der Computereinstellung, basierend auf dem Betriebssystem, auswählen.

19. Wartung und Reinigung

• Das Produkt ist bis auf die gelegentliche Reinigung wartungsfrei.
• Trennen Sie das Gerät vor der Reinigung vom Computer.
  • Tauchen Sie das Produkt niemals in Wasser.
• Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen. Verwenden Sie ein trockenes, weiches und sauberes antistatisches Tuch, um die Oberfläche des Produkts zu reinigen.

20. Entsorgung

a) Produkt

Elektronische Geräte sind recycelbar und dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Produkt am Ende seiner Nutzungsdauer gemäß den einschlägigen Gesetzen. Entfernen Sie eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt.

b) Batterien

Als Endverbraucher sind Sie gesetzlich verpflichtet, benutzte Batterien zurückzugeben.

Die Entsorgung über den Hausmüll ist untersagt. Schadstoffhaltige Batterien werden mit diesem Symbol gekennzeichnet, um anzuzeigen, dass die Entsorgung über den Hausmüll verboten ist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei (auf Batterien gekennzeichnet, z. B. unter dem Mülltonnensymbol links).

Ihre verbrauchten Batterien können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien verkauft werden.

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

21. Technische Daten

Stromversorgung....1 x 3 V Knopfzelle, Typ CR2450

Batterielebensdauer ....1 Jahr (für die Abtastrate 1 Mal/Minute)

Verbindungstyp......USB 2.0

Abtastrate ....10 Sekunden - 24 Stunden

Messwert......Best.-Nr. 2203098 DL-260A: Stromstärke (mA) Best.-Nr. 2203101 DL-250V: Spannung (V)

Messbereich ....Best.-Nr. 2203098 / DL-260A: 0,00 – 20,00 mA Best.-Nr. 2203101 / DL-250V: 0,00 – 30,00 V

Speicherkapazität 31320

Auflösung....0,1

Messgenauigkeit.... ±0,5 % (Endwert)

Systemvoraussetzung .... Windows® XP (mit SP1, SP2, SP3) (32 Bit), Vista (32/64 Bit), 7 (32/64 Bit), 8.1 (32/64 Bit), 10 (32/64 Bit)

Betriebsbedingungen....0 bis 50 °C, <80 % rF (nicht kondensierend)

Lagerbedingungen....-10 bis +60 °C, <70 % rF (nicht kondensierend)

Abmessungen (B x H x T) ......ca. 37 x 86 x 19 mm

Gewicht....59 g

Page

Suisse: www.conrad.ch

2. Explication des symboles, inscriptions

1. Technische gegevens 110

1. Inleiding

Zeer geachte klant,

21. Technische gegevens

Voeding....1 × 3 V knoopcel, type CR2450
