BEDIENUNGSANLEITUNG R-1000 VOLTCRAFT

D Bedienungsanleitung

R-1000 Mikroohmmeter

Best.-Nr. 3414440 Seite 2 - 20

1 Inhaltsverzeichnis

2 Bedienungsanleitung zum Herunterladen....4
3 Bestimmungsgemäße Verwendung....4
4 Merkmale und Funktionen 4
5 Lieferumfang....5
6 Symbolerklärung....5
7 Sicherheitshinweise....5

7.1 Allgemein 5
7.2 Handhabung....6
7.3 Betriebsumgebung 6
7.4 Bedienung ......6
7.5 Lithium-Ionen-Akku....6
7.6 Netzteil....7
7.7 Angeschlossene Geräte ....7
7.8 Testen und messen....7
7.9 Messleitungen ....8

8 Produktübersicht....9

8.1 Produkt 9
8.2 Funktionstasten 9

9 Display....10
10 Laden des Akkus 11
11 Bedienung 11

11.1 Ein-/ausschalten 11
11.2 Präzise Widerstandsmessung 12
11.3 Messwert halten....13
11.4 Daten speichern....14
11.5 Hintergrundbeleuchtung ein-/ausschalten 14

11.6 Automatischer Messmodus....14
11.7 Manueller Messmodus....14
11.8 Gespeicherte Daten lesen 14
11.9 Daten löschen....15
12 PC-Verbindung 15
13 Leitungswiderstandskalibrierung 16
14 Problemlösung....16
15 Reinigung und Pflege 17
16 Entsorgung 17
16.1 Produkt 17
16.2 Batterien/Akkus 18
17 Technische Daten....18
17.1 Netzteil....18
17.2 Produkt 19
17.3 Messleitungen 19
18 Spezifikationen 20
18.1 Genauigkeit 20
18.2 Bereich und Genauigkeit 20

2 Bedienungsanleitung zum Herunterladen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

3 Bestimmungsgemäße Verwendung

Bei dem Produkt handelt es sich um ein Ohmmeter zur Messung niedriger Widerstandswerte (z. B. Drahtwiderstand von Kabeln, Kontaktwiderstand von Schaltern, Anschlüssen, Relais, Spulen, Motoren usw.).

Schutzklasse:

Das Produkt entspricht der Schutzart IP54. Es bietet begrenzten Schutz gegen das Eindringen von Staub und ist vor Spritzwasser aus allen Richtungen geschützt.

Sollten Sie das Produkt für andere als die genannten Zwecke verwenden, kann das Produkt beschädigt werden.

Eine unsachgemäße Verwendung kann Kurzschlüsse, Brände, Stromschläge und weitere Gefahren nach sich ziehen. Das Produkt entspricht den gesetzlichen Vorgaben und erfüllt sämtliche der nationalen und europäischen Vorschriften.

Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.

USB4®, USB Type-C® und USB-C® sind eingetragene Marken von USB Implementers Forum.

4 Merkmale und Funktionen

■Misst Leiterwiderstand von Kabeln
■Misst Kontaktwiderstand von Schaltern, Anschlüssen und Relais
Misst Wicklungswiderstand von Spulen, Motoren und Transformatoren
Prüft Nietwiderstand von Metallverbindungen
Prüft Anschlusswiderstand zwischen metallischen Komponenten
■Misst niedrige Widerstandswerte exakt

Prüft Widerstand von Erdungsgitterleitern zwischen Erdungspolen
Misst allgemeine Kontakt- und Anschlusswiderstände

5 Lieferumfang

Messgerät

2x Messleitungen

Tragriemen

Netzteil

USB-A auf USB-C®-Datenkabel

Tragekoffer

Bedienungsanleitung

6 Symbolerklärung

Dieses Symbol warnt vor Gefahren, die Verletzungen nach sich ziehen können.

Dieses Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch einen Stromschlag führen kann.

Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisolierung)

7 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Personen- oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

7.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte anderenfalls für Kinder zu einem gefährlichen Spielzeug werden.
Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst oder anderes Fachpersonal.
Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

7.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

7.3 Betriebsumgebung

Setzen Sie das Produkt keinen mechanischen Belastungen aus.

Schützen Sie das Gerät vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.

Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

7.4 Bedienung

Wenden Sie sich an einen Fachmann, wenn Sie Zweifel an der Bedienung, der Sicherheit oder dem Anschluss des Geräts haben.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Versuchen Sie NICHT, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen aufbewahrt wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.

7.5 Lithium-Ionen-Akku

Der Akku darf unter keinen Umständen beschädigt werden. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr!
Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
- laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Durch die verwendete Akkutechnik ist dabei keine vorherige Entladung des Akkus erforderlich.
Lassen Sie den Akku des Produkts während des Ladevorgangs niemals unbeaufsichtigt.
Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

7.6 Netzteil

Verändern oder reparieren Sie keine Komponenten der Stromversorgung, einschließlich Netzstecker, Netzkabel und Netzteile. Verwenden Sie keine beschädigten Komponenten. Bei Nichtbeachtung dieses Hinweises besteht die Gefahr eines lebensgefährlichen elektrischen Schlags!

Schließen Sie das Produkt an eine Netzsteckdose an, die jederzeit leicht zugänglich ist.
Verwenden Sie ausschließlich das mitgelieferte Netzteil für die Stromversorgung.
Als Spannungsquelle für das Netzteil darf nur eine haushaltsübliche Steckdose verwendet werden, die an das öffentliche Versorgungsnetz angeschlossen ist. Überprüfen Sie vor dem Anschluss des Netzteils, ob die Spannungsangaben auf dem Netzteil mit der Spannung Ihres Stromversorgers übereinstimmen.
Das Netzteil darf nicht mit nassen Händen angeschlossen oder getrennt werden.
Ziehen Sie niemals am Kabel, um das Netzteil von der Steckdose zu trennen. Verwenden Sie stattdessen stets die dafür vorgesehenen Griffflächen am Netzstecker.
Trennen Sie das Netzteil aus Sicherheitsgründen während eines Gewitters stets von der Stromversorgung.
Sollte das Netzteil Beschädigungen aufweisen, berühren Sie es nicht, da dies zu einem tödlichen Stromschlag führen kann! Gehen Sie folgendermaßen vor:

– Schalten Sie zunächst einmal die Netzspannung zur Steckdose ab, an der das Netzteil angeschlossen ist (entsprechenden Leitungsschutzschalter abschalten oder die Sicherung herausnehmen und anschließend den entsprechenden FI-Schutzschalter abschalten).
– Trennen Sie dann das Netzteil von der Netzsteckdose.
- Verwenden Sie ein neues Netzteil der gleichen Bauart. Sehen Sie von der weiteren Verwendung des Netzteils ab.

Stellen Sie außerdem sicher, dass Kabel nicht eingeklemmt, geknickt oder durch scharfe Kanten beschädigt werden.

Verlegen Sie Kabel immer so, dass niemand darüber stolpern oder sich in ihnen verfangen kann. Bei Nichtbeachtung besteht Verletzungsgefahr.

7.7 Angeschlossene Geräte

Beachten Sie auch die Sicherheits- und Bedienungshinweise der übrigen Geräte, die an dieses Produkt angeschlossen sind.

7.8 Testen und messen

Legen Sie keine Spannung an die Eingangsklemmen: C1, P1, P2, C2

Hinweis zur Messung niedriger Widerstände

Während der Messung niedriger Widerstände (Widerstände unter 100 mΩ) können sich Komponenten und Messleitungen aufgrund hoher Prüfströme stark erhitzen.

So gewährleisten Sie exakte Messungen und verhindern wärmebedingte Schäden:

Die Messdauer sollte 2 Minuten nicht überschreiten.
Das minimale Intervall zwischen aufeinanderfolgenden Messungen sollte zur Gewährleistung einer angemessenen Kühlung 10 Sekunden nicht überschreiten.

ACHTUNG

Messen Sie niemals spannungsführende Stromkreise.

Stellen Sie immer sicher, dass das Prüfobjekt von jeglicher Stromquelle getrennt ist.

Dieses Produkt eignet sich nur zur Messung des Widerstands in stromlosen Komponenten und Systemen. Verifizieren Sie einen angemessenen Betrieb, indem Sie vor der Benutzung einen bekannten Widerstand innerhalb des Nennbereichs des Gerätes messen.
Entfernen Sie vor der Messung jegliche Isolations- und/oder Oxidationsschichten auf der Oberfläche des Messobjekts.

7.9 Messleitungen

ACHTUNG

Vermeiden Sie Stromschläge, indem Sie die Messleitungen vor dem Öffnen des Akkufachs entfernen.
Stellen Sie vor dem Anschließen der Messleitungen sicher, dass Stromkreis, Kabel oder metallische Komponente vollständig von jeder Stromquelle getrennt ist.

Verwenden Sie nur Messleitungen, die den Sicherheitsstandards IEC/EN 61010-031 entsprechen.
Prüfen Sie die Messleitungen vor jedem Gebrauch. Verwenden Sie keine Leitungen, die gerissen, gebrochen oder ausgefranst sind oder freiliegende Leiter aufweisen.
Achten Sie darauf, dass die Messleitungen sicher an das Messgerät und die Messpunkte angeschlossen sind, um schlechten Kontakt und Funkenbildung zu vermeiden.
Berühren Sie niemals die Metallteile des Messklemmen, während sie an einen Stromkreis angeschlossen sind.
Verwenden Sie die Messleitungen nicht für Spannungs- oder Strommessungen. Sie dienen ausschließlich der Messung niedriger Widerstände in stromlosen Stromkreisen.
Entfernen Sie Oxidation, Schmutz und Isolierungen von den Messpunkten, bevor Sie die Klemmen anschließen, um einen zuverlässigen Kontakt sicherzustellen und Messfehler zu vermeiden.
Wenn eine Messleitung während der Benutzung beschädigt wird, stellen sie die Messung sofort ein und ersetzen Sie sie, bevor Sie mit den Messungen fortfahren.

8 Produktübersicht

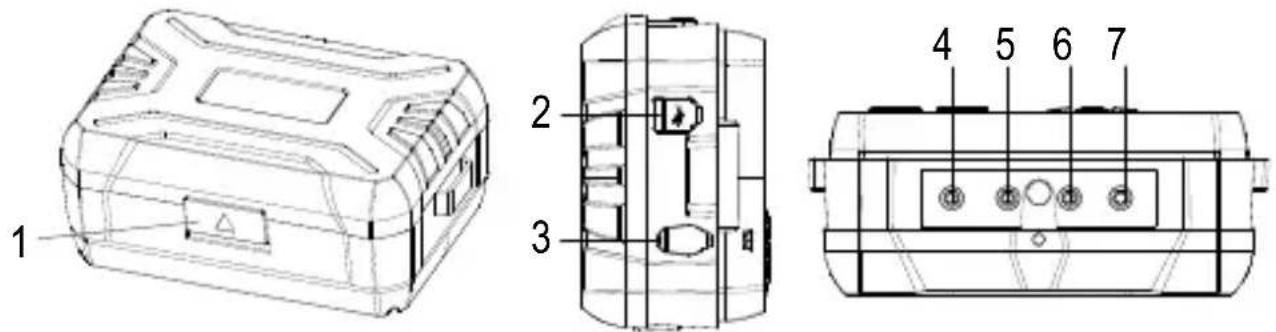

8.1 Produkt

1. Verriegelung der Abdeckung
2. USB-Kommunikationsanschluss
3. 5-V/2-A-DC-Ladeanschluss

4. C1-Klemme (rot: +)

5. P1-Klemme (rot: +)

6. P2-Klemme (schwarz: -)
7. C2-Klemme (schwarz: -)

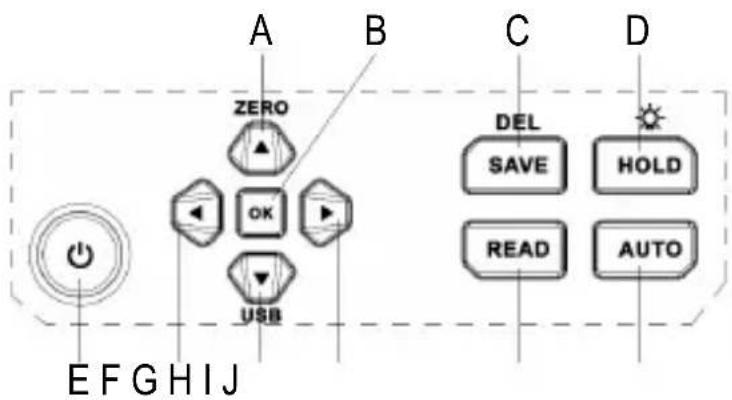

8.2 Funktionstasten

A. Aufwärts-/Nullsetzungstaste
B. OK-/Bestätigungstaste
C. Daten speichern/löschen
D. Daten halten/Hintergrundbeleuchtung
E. Ein/Aus-Taste

F. Linkstaste
G. Abwärts-/USB-Kommunikationstaste
H. Rechtstaste
I. Daten lesen
J. Zwischen automatischem/manuellem Modus umschalten

9 Display

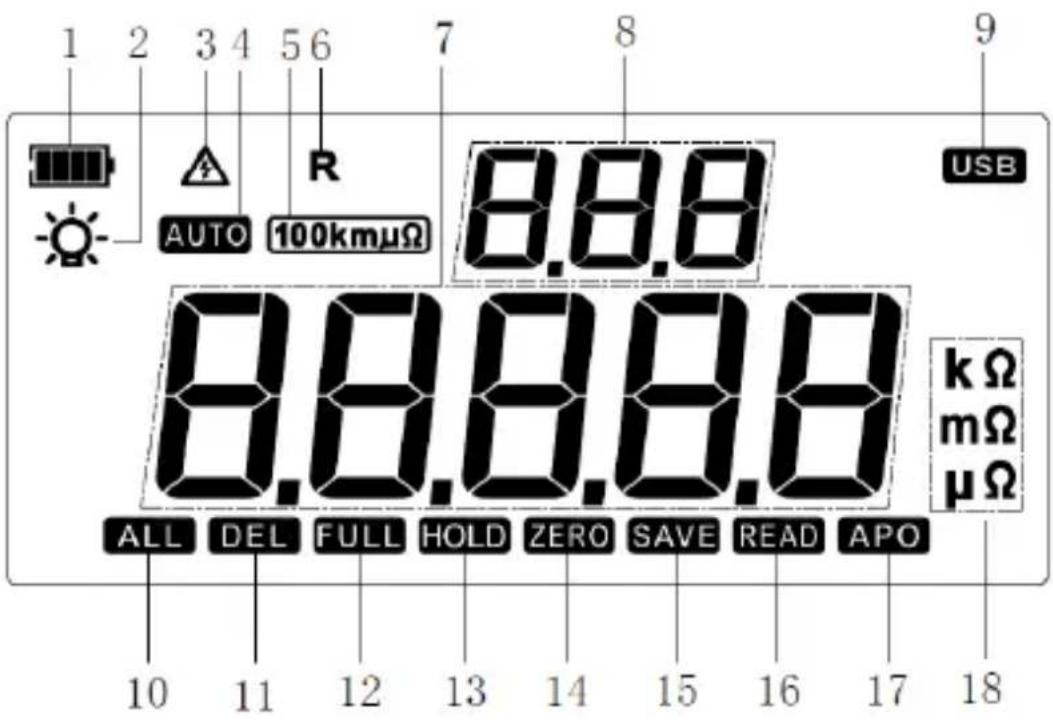

1 2 3 4 5 6 7 8 9 AUTO 100kmμΩ 8.8.8 ALL DEL FULL HOLD ZERO SAVE READ APO kΩ mΩ μΩ 10 11 12 13 14 15 16 17 18

1. Akkukapazitätsanzeige
2. Hintergrundbeleuchtung eingeschaltet
3. Gefährlicher Betrieb (erscheint beim Messung von externem Wechselstrom)
4. Automatischer Messmodus eingeschaltet
5. Aktuelle Messposition: 100 μΩ bis 100 kΩ)
6. Widerstandsmessung aktiv
7. Gemessener Widerstand
8. Gesamtanzahl gespeicherter Daten

9. USB-Kommunikation aktiv

10. Alle gespeicherten Daten sind ausgewählt

11. Daten sollen gelöscht werden Drücken Sie zum Bestätigen der Löschung die Taste „OK“
12. Datenspeicher voll
13. Halten-Anzeige aktiv
14. 1 Blinksignal zeigt Abschluss der Nullsetzung
15. 1 Blinksignal je Datenspeicherung
16. Datenlesemodus aktiv
17. Abschaltautomatik aktiv
18. Einheit des gemessenen Wertes

10 Laden des Akkus

ACHTUNG

Vermeiden Sie Stromschläge, indem Sie die Messleitungen vor dem Öffnen des Akkufachs entfernen.

Eine niedrige Batteriespannung kann die Genauigkeit der Messwerte beeinträchtigen und zu einem Stromschlag und/oder Verletzungen führen.
Wenn das Produkt lange Zeit nicht verwendet wird, laden Sie den Akku alle 1 bis 2 Monate auf.
Laden Sie die Akkus auf, wenn die Anzeige eines niedrigen Akkustands „“ anzeigt.

Gehen Sie zum Aufladen der Akkus wie folgt vor:

Das Messgerät ist ausgeschaltet.
√ Die Messleitungen sind von den Anschlüssen getrennt.

1. Schließen Sie das Netzteil an den Anschluss DC 5V/2A am Produkt und an eine geeignete Steckdose an.

→ Der Ladevorgang beginnt nach dem Anschließen.

1. Trennen Sie das Ladegerät, sobald die Ladestatusanzeige voll ist.
2. Bringen Sie die Abdeckung des Ladeanschlusses wieder an.

11 Bedienung

Legen Sie keine Spannung an die Eingangsklemmen: C1, P1, P2, C2

11.1 Ein-/ausschalten

Halten Sie die Taste gedrückt, um das Produkt ein-/auszuschalten.
Das Produkt schaltet sich nach ca. 15 Minuten Inaktivität automatisch ab.

11.2 Präzise Widerstandsmessung

ACHTUNG

Bitte stellen Sie sicher, dass das zu messende Objekt nicht elektrisch aufgeladen und richtig an die Messklemmen angeschlossen ist, bevor Sie niedrige Widerstandswerte messen.

Bei der Messung niedriger Widerstände (<100 Ω) darf ein einzelnes Mess-intervall 1 min nicht überschreiten, um die Genauigkeit der Messung sicherzustellen.

1. Schalten Sie das Messgerät ein.
2. Schließen Sie die Messleitungen an das Messobjekt an.
3. Trennen Sie die Messleitungen und schalten Sie das Gerät nach der Messung aus.

Einige Anwendungsbeispiele:

SCHWARZ ROT

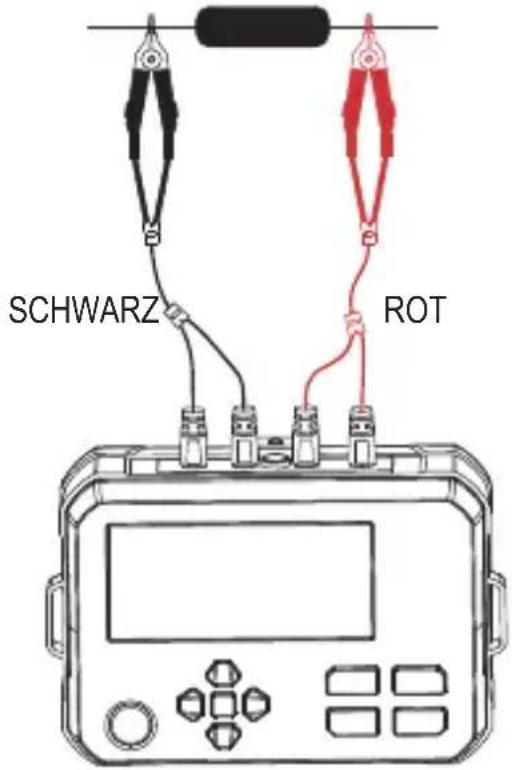

Messen Sie den Widerstand eines Widerstands.

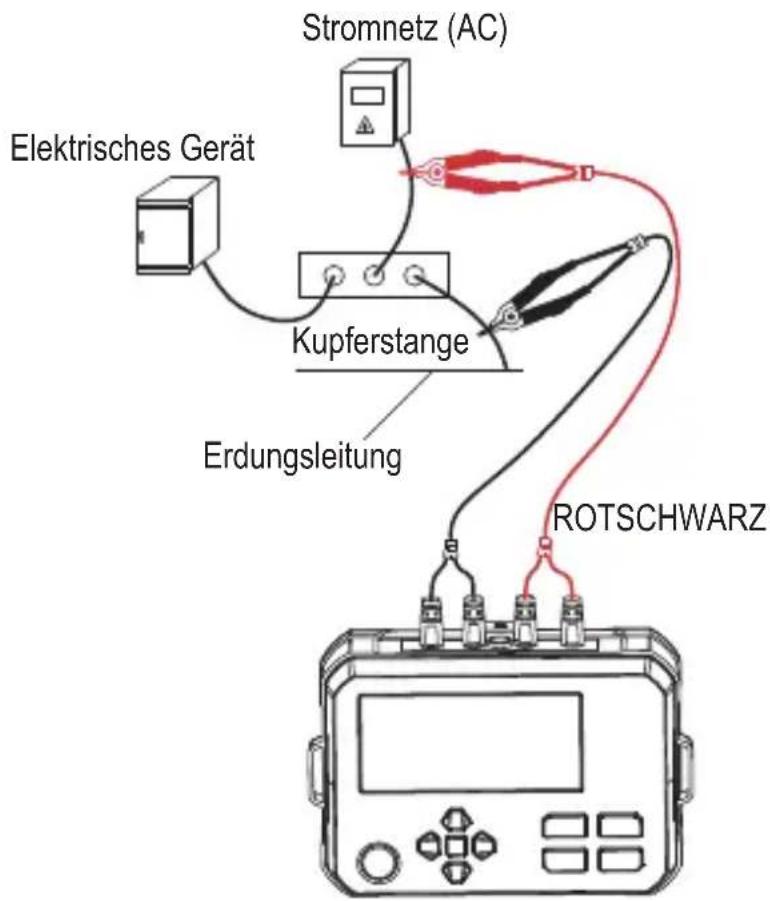

Stromnetz (AC) Elektrisches Gerät Kupferstange Erdungsleitung ROTSCHWARZ

Testen Sie den Widerstand zwischen einem Stromzählerkasten, einer Erdungsleitung und einem Ableiter.

11.3 Messwert halten

Drücken Sie die HOLD-Taste, um den Messwert dauerhaft anzuzeigen/auszublenden.
„HOLD“ erscheint am Display, um anzuzeigen, dass die Haltefunktion aktiviert ist.

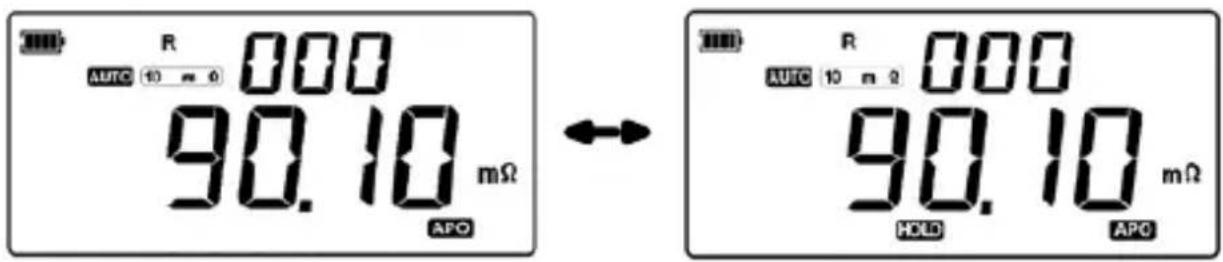

R 0.00 AUTO 10 m 0 90.10 mΩ APO ← R 0.00 AUTO 10 m 2 90.10 mΩ HOLD APO

11.4 Daten speichern

Drücken Sie die SAVE-Taste, um die angezeigten Daten zu speichern.

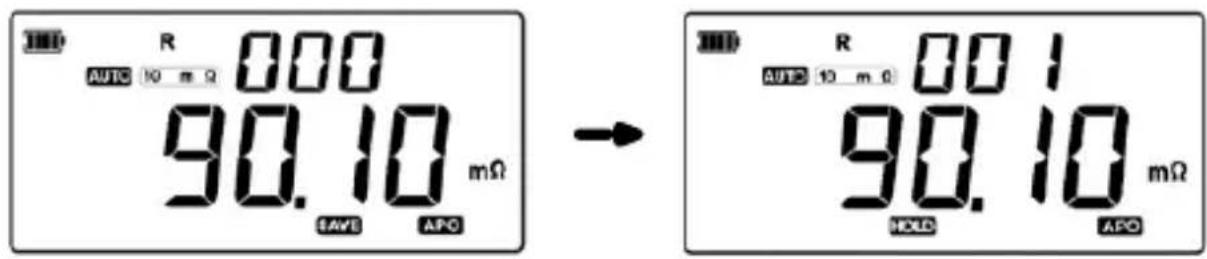

R AUTO 10 mΩ 0.00 90.10 mΩ SAVE APO → R AUTO 10 mΩ 0.01 90.10 mΩ HOLD APO

11.5 Hintergrundbeleuchtung ein-/ausschalten

Halten Sie die Taste - gedrückt, um die Hintergrundbeleuchtung ein-/auszuschalten.

11.6 Automatischer Messmodus

In diesem Modus wird die Messposition (Messbereich) automatisch angepasst.

1. Drücken Sie die AUTO-Taste, damit „AUTO“ am Display angezeigt wird.

→ Sie haben den automatischen Messmodus aufgerufen.

11.7 Manueller Messmodus

In diesem Modus wird die Messposition (Messbereich) manuell angepasst.

1. Drücken Sie die AUTO-Taste, bis „AUTO“ nicht mehr am Display angezeigt wird.

→ Sie haben den manuellen Messmodus aufgerufen.

1. Drücken Sie zur manuellen Auswahl eines Messbereichs ▲ / ▼ .

→ Der ausgewählte Bereich wird im Display angezeigt.

11.8 Gespeicherte Daten lesen

1. Drücken Sie die READ-Taste, um den Datenlesemodus aufzurufen.

→ „READ“ wird am Display angezeigt.

1. Blättern Sie mit ▲ / ▼ durch die einzelnen Datensätze, oder blättern Sie mit ◀ / ▶ je 10 Datensätze vor/zurück.

→ Wenn keine Daten gespeichert sind, zeigt das Display „NULL“.

→ Wenn der Speicher voll ist, zeigt das Display „FULL“.

11.9 Daten löschen

Achten Sie immer darauf, alle wichtigen Daten vor der Löschung zu sichern.

Einzelnen Datenpunkt löschen

1. Wählen Sie den Datenpunkt, den Sie löschen möchten. Siehe: „11.8 Gespeicherte Daten lesen“ auf Seite 14.
2. Drücken Sie kurz die DEL-Taste.
   → Das Symbol „DEL“ blinkt.
3. Drücken Sie die OK-Taste, um die Löschung der ausgewählten Daten zu bestätigen.
4. Halten Sie die SAVE-Taste gedrückt, um den Löschmodus zu verlassen.

Alle Daten löschen

1. Drücken Sie die READ-Taste, um den Datenlesemodus aufzurufen.
2. Halten Sie die SAVE-Taste gedrückt, um alle Daten zu löschen.
   → Die Symbole „ALL“ und „DEL“ blinken gleichzeitig
3. Drücken Sie die OK-Taste, um die Löschung aller Daten zu bestätigen.
   → „NULL“ erscheint am Display und der Löschmodus wird verlassen.

12 PC-Verbindung

Die Funktionen der PC-Software beinhalten das Lesen und Speichern von Daten.

Software-Download

Besuchen Sie www.conrad.com/downloads und geben Sie die Artikelnummer im Suchfeld ein, um die Software zu finden.

Verbinden Sie das Produkt wie folgt mit einem Computer:

1. Schließen Sie das Messgerät über USB-C®-Kabel und -Anschluss an einen Computer an.
2. Schalten Sie das Messgerät ein.
3. Laden Sie die Software auf Ihrem Computer.
4. Halten Sie nach Ausführen der Software die Taste „▼“ gedrückt, um den USB-Kommunikationsmodus aufzurufen.
   → „USB“ erscheint am Display und bestätigt einen erfolgreichen Verbindungs-aufbau.
5. Nun sind Sie mit Ihrem PC verbunden.

13 Leitungswiderstandskalibrierung

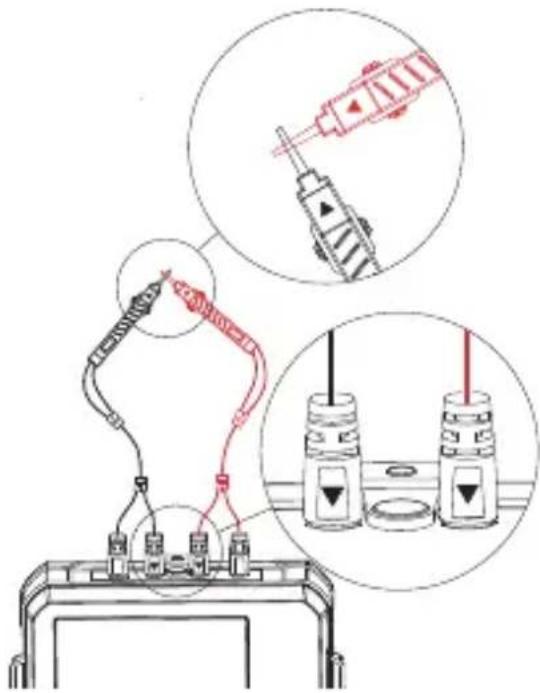

Die Leitungswiderstandskalibrierung an einem Mikroohmmeter entfernt den Eigenwiderstand von Messleitungen und Sonden aus der Messung, damit ausschließlich der Widerstand des Objekts exakt gemessen wird.

Problem Mögliche Ursache Abhilfemaßnahme
„OL“ erscheint am Display und es wird kein Widerstandswert angezeigt	Widerstandswert der Komponente übersteigt den Messbereich des Messgerätes
	Die Messklemmen sind locker, verschmutzt oder stellen keinen angemessenen Kontakt zu den Widerstandsklemmen her
	Stellen Sie sicher, dass Messklemmen sicher angeschlossen sind, und reinigen Sie die Anschlusspunkte

15 Reinigung und Pflege

Wichtig:

• Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.
  – Tauchen Sie das Produkt nicht in Wasser.

Überprüfen Sie das Produkt und die Messleitungen regelmäßig auf Anzeichen von Beschädigungen.
Vor der Reinigung

– Trennen Sie alle Stromkreise und Messleitungen.

– Schalten Sie das Produkt aus.

1. Trennen Sie das Produkt von der Stromversorgung.
2. Verwenden Sie zum Reinigen des Produkts ein trockenes, faserfreies Tuch.

16 Entsorgung

16.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
In den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

16.2 Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

17 Technische Daten

17.1 Netzteil

Hersteller	Conrad Electronic SE, Klaus-Conrad-Str. 1, 92240 Hirschau, Deutschland
Handelsregisternummer HRB 3896
Modellkennung XZF-A0502000-H
Eingangsspannung 100 - 240 V/AC
Eingangswechselstromfrequenz 50/60 Hz
Ausgangsspannung 5,0 V/DC
Ausgangsstrom 2,0 A
Ausgangsleistung 10,0 W
Durchschnittliche Effizienz im Betrieb 78,9 %
Effizienz bei geringer Last (10 %) befreit
Leistungsaufnahme bei Nulllast 0,08 W

17.2 Produkt

Akku....3,7 V, 3200 mAh, 11,84 Wh, Li-Ionen-Akku

Leistungsaufnahme (Bereitschaftsmodus) .....<130 mA (an Prüfklemme angeschlossen)

Schutzklasse ......II

Schutzart IP54

Testmethode....4-adrige Methode

Prüfstrom....≤1 A

Leerlaufspannung....≤4,2 V

Messleistung....<8 W

Display-Hintergrundbeleuchtung .....ja

Messgeschwindigkeit......ca. 2-mal pro Sekunde

USB-C®-Anschluss ....Datenübertragung

Datenspeicher ....499 Messungen

Überbereichsanzeige....„OL“ wird angezeigt

Abschaltautomatik....nach ca. 15 Minuten Inaktivität

Betriebstemperatur....-10 bis +50 °C

Aufbewahrungstemperatur....-20 bis +60 °C

LCD-Abmessungen (L x B)....102 x 50 mm

Abmessungen (B x H x T) 161 x 117 x 68 mm

Gewicht....480 g

Geltende Standards.....IEC61010-1

17.3 Messleitungen

Geltender Standard ....IEC/EN 61010-031

Länge......ca. 85 cm

18 Spezifikationen

18.1 Genauigkeit

Umgebungstemperatur: 23 ±5 °C
Umgebungsluftfeuchtigkeit: 45 bis 75 % rF
Externes Magnetfeld: Keines (Erdmagnetfeld).
Akkuspannung: Verfügbare effektive Akkuspannung.
Temperaturkoeffizient: Je ein Grad (Celsius) wird ein Testfehler von ±0,01 % hinzugefügt,
wenn der Test bei einer Temperatur >28 °C oder <18 °C durchgeführt wird.

18.2 Bereich und Genauigkeit

Bereich Auflösung Prüfstrom (max.)
0,001 mΩ bis 10,000 mΩ 0,001 mΩ 1 A
10,01 mΩ bis 100,00 mΩ 0,01 mΩ 1 A
100,1 mΩ bis 1000,0 mΩ 0,1 mΩ 100 mA
1,001 Ω bis 10,000 Ω 0,001 Ω 10 mA
10,01 Ω bis 100,00 Ω 0,01 Ω 1 mA
100,1 Ω bis 1000,0 Ω 0,1 Ω 100 μA
1,001 kΩ bis 10,000 kΩ 0,001 kΩ 10 μA
10,01 kΩ bis 100,00 kΩ 0,01 kΩ 10 μA
100,1 kΩ bis 300,0 kΩ 0,1 kΩ 3 μA

18 bis 28 °C; 75 % rF: ±(0,1 % FS +20 Stellen)
1 Ω (Ohm) = 1000 mΩ
Überbereichsanzeige: Wenn der Messbereich überschritten wird, wird „OL“ angezeigt.

1 Table of contents

11.6 Automatische meetmodus

17 Technische gegevens

17.1 Netvoedingsadapter
