GEBRUIKSAANWIJZING R-1000 VOLTCRAFT

NL Gebruiksaanwijzing

R-1000 Micro-ohmmeter

Bestelnr. 3414440 Pagina 59 - 77

CE

2 Gebruiksaanwijzingen voor download 61
3 Beoogd gebruik 61
4 Eigenschappen en functies 61
5 Leveringsomvang 62
6 Beschrijving van de symbolen 62
7 Veiligheidsinstructies 62

7.1 Algemene informatie....62
7.2 Omgang....63
7.3 Bedrijfsomgeving 63
7.4 Gebruik....63
7.5 Li-ion-batterij....63
7.6 Netvoedingsadapter 64
7.7 Aangesloten apparatuur 64
7.8 Testen en meten 64
7.9 Testkabels....65

8 Productoverzicht....66

8.1 Product 66
8.2 Functietoetsen 66

9 Display....67

10 De batterij opladen 68
11 Gebruik....68

11.1 Voeding AAN/UIT 68
11.2 Nauwkeurige weerstand testen....69
11.3 Gegevens bewaren....70
11.4 Gegevens opslaan....71
11.5 Achtergrondverlichting AAN/UIT 71

11.6 Automatische meetmodus....71
11.7 Handmatige meetmodus....71
11.8 Opgeslagen gegevens lezen 71
11.9 Gegevens verwijderen 72
12 PC-aansluiting....72
13 Meetkabelweerstandkalibratie 73
14 Probleemoplossing....73
15 Reiniging en onderhoud 74
16 Verwijdering....74
16.1 Product 74
16.2 Batterijen/accu's 75
17 Technische gegevens....75
17.1 Netvoedingsadapter 75
17.2 Product 76
17.3 Testkabels....76
18 Specifications 77
18.1 Nauwkeurigheid....77
18.2 Bereik en nauwkeurigheid 77

2 Gebruiksaanwijzingen voor download

Gebruik de link www.conrad.com/downloads (of scan de QR-code) om de volledige gebruiksaanwijzingen te downloaden (of nieuwe/huidige versies indien beschikbaar). Volg de instructies op de webpagina.

Dit product is een ohmmeter die bedoeld is om lage weerstandswaarden te meten (bijvoorbeeld de kabeldraadweerstand, de contactweerstand van schakelaars, connectors, relais, spoelen, motoren enz.).

Beschermingsgraad:

Dit product heeft een beschermingsklasse van IP54 tegen het binnendringen van stof en water. Het biedt beperkte beveiliging tegen het binnendringen van stof en is beschermd tegen spattend water uit alle richtingen.

Het product kan beschadigd raken als u het gebruikt voor andere doeleinden dan hier beschreven. Verkeerd gebruik kan leiden tot kortsluiting, brand, elektrische schokken of andere gevaren. Het product voldoet aan de nationale en Europese wettelijke voorschriften.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen.

Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren.

USB4®, USB Type-C® en USB-C® zijn gedeponeerde handelsmerken van USB Implementers Forum.

4 Eigenschappen en functies

Meet de geleiderweerstand van kabels
Meet de contactweerstand van schakelaars, connectors en relais
Meet de wikkelingsweerstand van spoelen, motoren en transformators
Test de klinkweerstand van metalen verbindingen
Test de aansluitweerstand tussen metalen componenten
Meet nauwkeurig lage weerstandswaarden
Test de weerstand van aardingsnetwerkgeleiders tussen aardingspolen
Meet algemene contact- en aansluitweerstanden

5 Leveringsomvang

Meter
2x testkabels
Draagriem

Voedingsadapter
USB-A naar USB-C®-data-kabel

Draagtas
Gebruiksaanwijzing

6 Beschrijving van de symbolen

Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden.

Dit symbool waarschuwt voor gevaarlijke spanning die kan leiden tot persoonlijk letsel door elektrische schokken.

Beschermingsklasse 2 (dubbele of versterkte isolatie, beschermende isolatie)

7 Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprakelijkheid/garantie.

7.1 Algemene informatie

Dit apparaat is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.
Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.
Als u nog vragen hebt die niet door deze gebruiksaanwijzing worden beantwoord, kunt u contact opnemen met onze technische dienst of ander technisch personeel.
Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.

7.2 Omgang

Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

7.3 Bedrijfsomgeving

Stel het product niet aan mechanische spanning bloot.

Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.

Bescherm het product tegen direct zonlicht.

7.4 Gebruik

Raadpleeg een expert als u vragen hebt over gebruik, veiligheid of aansluiting van het apparaat.

Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te repa- reren. Veilig gebruik kan niet langer worden gegarandeerd als het product:

– zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder slechte omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige transportbelasting.

7.5 Li-ion-batterij

Beschadig de accu nooit. Het beschadigen van de behuizing van de oplaadbare accu kan explosiegevaar of brand veroorzaken!

U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brand of explosie!

Laad de accu regelmatig op, zelfs wanneer u het product niet gebruikt. Tengevolge van de gebruikte technologie van de accu, hoeft u de accu niet eerst te ontladen.

Laad de accu van het product nooit op zonder toezicht.

Tijdens het laden dient u het product op een voor hitte ongevoelig oppervlak te plaatsen. Het is normaal dat er tijdens het laden wat hitte wordt ontwikkeld.

7.6 Netvoedingsadapter

Wijzig of repareer geen onderdelen van de stroomvoorziening, inclusief stekkers, stroomkabels en voedingen. Gebruik geen beschadigde onderdelen. Risico op een fatale elektrische schok!

Verbind het apparaat met een stopcontact dat gemakkelijk bereikbaar is.
Gebruik alleen de meegeleverde netvoedingsadapter voor de stroomvoorziening.
Sluit de netvoedingsadapter uitsluitend aan op een goedgekeurde contactdoos van het openbare elektriciteitsnet. Controleer vóór het insteken van de netvoedingsadapter of de op de netvoedingsadapter aangegeven spanning overeenstemt met de spanning van uw stroomleverancier.
Sluit de netvoedingsadapters niet aan en ontkoppel deze niet uit als uw handen nat zijn.
Haal de netvoedingsadapter nooit uit het stopcontact door aan de kabel te trekken, maar neem de stekker altijd bij de grepen vast.
Haal de netvoedingsadapter om veiligheidsredenen uit het stopcontact tijdens een storm.
Raak de netvoedingsadapter niet aan als deze tekenen van schade vertoont, omdat dit tot een fatale elektrische schok kan leiden! Ga als volgt te werk:

- Schakel de netspanning op het stopcontact met de netvoedingsadapter uit (schakel de netspanning uit bij de bijbehorende stroomonderbreker en verwijder de zekering en schakel de netspanning ook uit bij de bijbehorende RCD-veiligheidsschakelaar).

• Koppel de netvoedingsadapter los van het stopcontact.
• Gebruik een nieuwe netvoedingsadapter van hetzelfde ontwerp. Gebruik niet langer de beschadigde netvoedingsadapter.

Zorg ervoor dat de kabels niet afgekneld, geknikt of door scherpe randen beschadigd worden.

Leg kabels altijd zo dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwondingen.

7.7 Aangesloten apparatuur

Neem tevens de veiligheids- en gebruiksinstructies van andere apparaten die op het product zijn aangesloten in acht.

7.8 Testen en meten

Zet geen spanning op de ingangsaansluitingen: C1, P1, P2, C2

Voorzorgsmaatregel bij het meten van lage weerstanden

Tijdens lage-weerstandsmetingen (weerstanden onder 100 mΩ) kunnen de componenten en testkabels aanzienlijk opwarmen als gevolg van hoge teststromen.

Om nauwkeurige metingen te waarborgen en thermische schade te voorkomen:

De test mag niet langer dan 2 minuten duren.
Het minimale testinterval tussen opeenvolgende metingen moet 10 seconden zijn om voldoende afkoeling te laten plaatsvinden.

WAARSCHUWING

Meet nooit onder spanning staande (spanningvoerende) groepen.

Zorg er altijd voor dat het te testen object volledig is ontkoppeld van elke stroombron.

Dit product is uitsluitend ontworpen voor het meten van weerstand in spanningsloze componenten en systemen. Verifieer de juiste werking door vóór gebruik een bekende weerstand binnen het nominale bereik van het apparaat te meten.
Verwijder vóór de test eventuele isolatie- en/of oxidatielagen op het oppervlak van het te meten object.

7.9 Testkabels

WAARSCHUWING

Om elektrische schokken te voorkomen, moet u de testkabels verwijderen voordat u het batterijencompartiment opent.
Voordat u de testkabels aansluit, moet u verifiëren dat de groep, de kabel of het betreffende metalen onderdeel volledig is ontkoppeld van alle mogelijke stroombronnen.

Gebruik uitsluitend goedgekeurde testkabels die voldoen aan de IEC/EN 61010-031 veiligheidsnormen.
Controleer de testkabels voor elk gebruik. Gebruik geen kabels die gebarsten, gerafeld of gebroken zijn of waarvan de geleiders blootliggen.
Verifieer of de testkabels stevig zijn aangesloten op de meter en op de meetpunten om slecht contact of vonkvorming te voorkomen.
Raak nooit de metalen delen van de testclips aan terwijl deze zijn aangesloten op de groep die wordt getest.
Gebruik de testkabels niet voor spannings- of stroommetingen — ze zijn uitsluitend ontworpen voor het testen van lage weerstanden in stroomloze circuits.
Verwijder oxidatie, vuil of isolatie van de meetpunten voordat u de clips aansluit om een betrouwbaar contact te garanderen en meetfouten te voorkomen.
Als een testkabel tijdens het gebruik beschadigd raakt, stop dan onmiddellijk met testen en vervang deze voordat u verdergaat met meten.

8 Productoverzicht

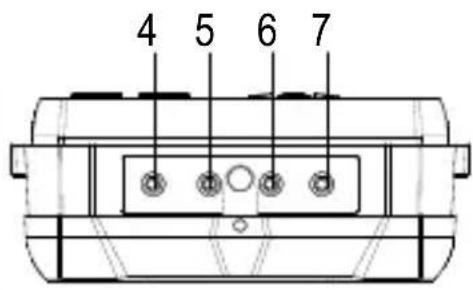

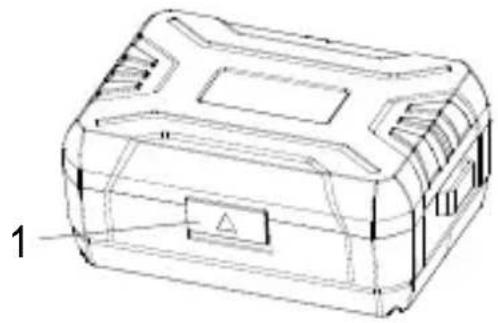

8.1 Product

1. Dekselvergrendeling
2. USB-communicatiepoort
3. DC 5V/2A-oplaadpoort
4. C1-aansluiting (rood: +)

2 3

4 5 6 7

1. P1-aansluiting (rood: +)
2. P2-aansluiting (zwart: -)
3. C2-aansluiting (zwart: -)

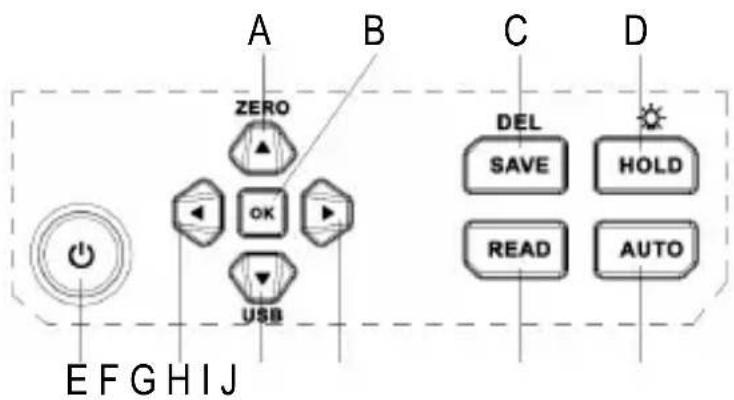

8.2 Functietoetsen

A. Omhoog/nulstellingsknop
B. OK/bevestigingsknop
C. Gegevens opslaan/wissen
D. Gegevens bewaren/Achtergrondsverlichting
E. AAN/UIT-knop

F. Linkerknop
G. Omlaag/USB-communicatieknop
H. Rechterknop

I. Gegevens lezen

J. Auto-/handmatige modusschakeling

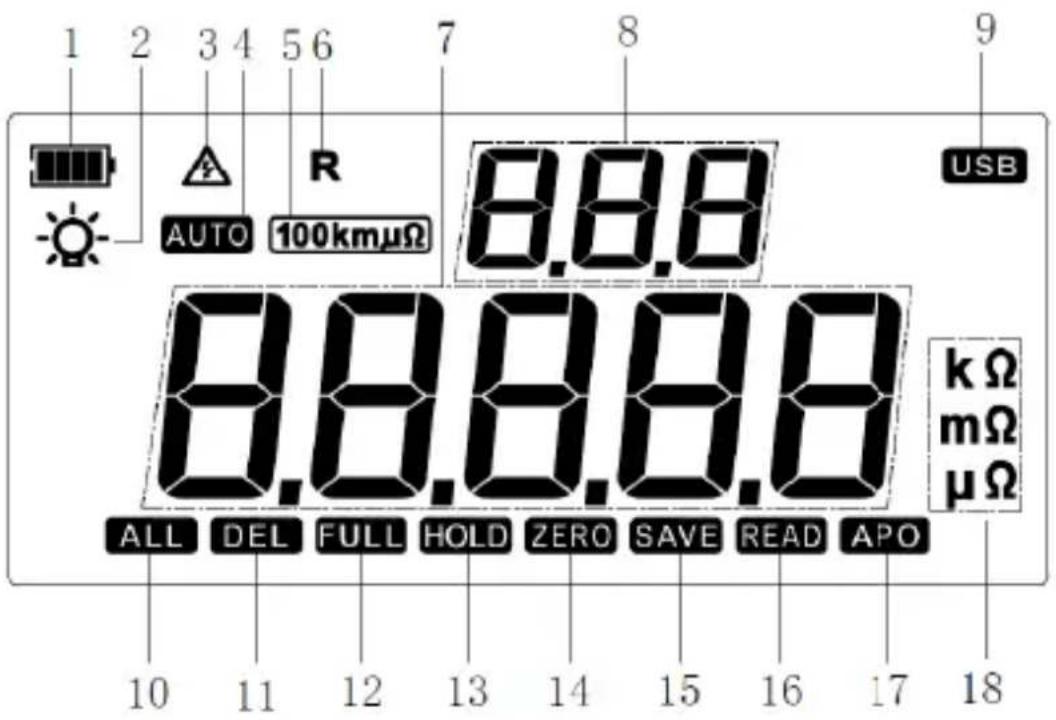

9 Display

1 2 3 4 5 6 7 8 9 AUTO R 100kmμΩ 8.8.8 8.8.8.8.8 kΩ ALL DEL FULL HOLD ZERO SAVE READ APO mΩ μΩ 10 11 12 13 14 15 16 17 18

1. Indicator batterijcapaciteit
2. Achtergrondverlichting AAN
3. Gevaarlijk bedrijf (wordt weergegeven wanneer wordt gemeten met externe AC-stroom)
4. Automatische meetmodus AAN
5. Huidige meetpositie: 100 - 100 k )
6. Weerstandsmeting actief
7. Gemeten weerstand
8. Totaal aantal opgeslagen gegevens

9. USB-communicatiepoort actief

10. Alle opgeslagen gegevens worden geselecteerd

11. Gegevens worden verwijderd. Druk op "OK" om het wissen te bevestigen
12. Gegevensopslag vol
13. Bewaren-display actief
14. 1x knipperen om aan te geven dat nulstelling is voltooid
15. 1x knipperen elke keer dat gegevens worden opgeslagen
16. Gegevenslezenmodus actief
17. Auto-UITschakelfunctie actief
18. Eenheid van gemeten waarde

10 De batterij opladen

WAARSCHUWING

Om elektrische schokken te voorkomen, moet u de testkabels verwijderen voordat u het batterijencompartiment opent.

Een lage batterijspanning kan de nauwkeurigheid van metingen beïnvloeden, wat kan leiden tot een elektrische schok en/of letsel.
Als het product gedurende langere tijd niet wordt gebruikt, laad de batterij dan eens per 1 à 2 maanden op
Laad de batterijen op wanneer de batterij bijna leeg-indicator " " toont.

Ga als volgt te werk om de batterijen op te laden:

De voeding is UIT gezet.
De testkabels zijn losgekoppeld van de aansluitingen.

1. Sluit de netvoedingsadapter aan op de DC 5V/2A -poort op dit product en een geschikt stopcontact.

→ Het opladen begint zodra aangesloten.

1. Trek de stekker van de oplader uit het stopcontact wanneer het oplaadstatusindicatorlampje vol is.

2. Plaats het klepje van de oplaadpoort terug.

11 Gebruik

Zet geen spanning op de ingangsaansluitingen: C1, P1, P2, C2

Houd de knop Ingedrukt om het product AAN/UIT te schakelen.
De voeding wordt na 15 minuten zonder activiteit automatisch uitgeschakeld.

11.2 Nauwkeurige weerstand testen

WAARSCHUWING

Verifieer of het te meten object niet elektrisch geladen is en of het te meten object goed is aangesloten op de testklemmen voordat u de laagwaardige weerstand meet.

Waneer de lage-weerstandsmeting (<100 Ω) wordt uitgevoerd, mag een enkel meetinterval niet langer duren dan 1 min om de nauwkeurigheid van de meting te waarborgen.

1. Zet de voeding aan.
2. Sluit de testkabels aan op het te testen object.
3. Koppel na de meting de testsnoeren los en schakel de voeding uit.

Enkele toepassingsvoorbeelden:

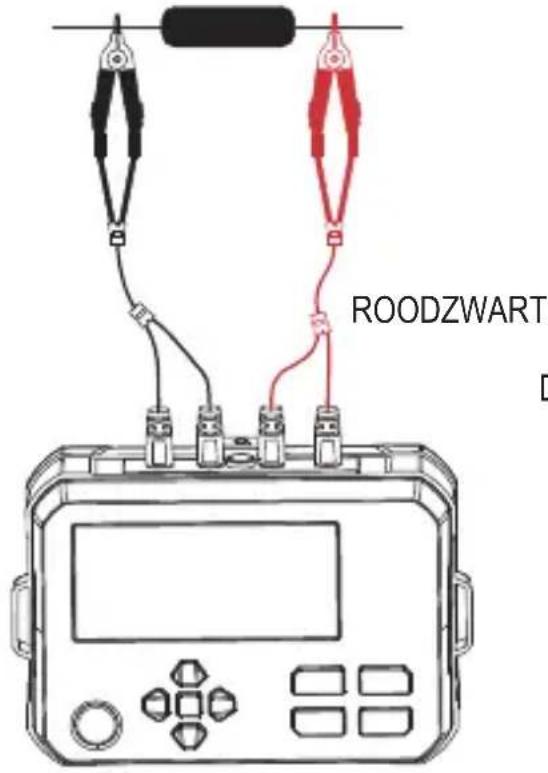

De weerstand van een weerstand meten.

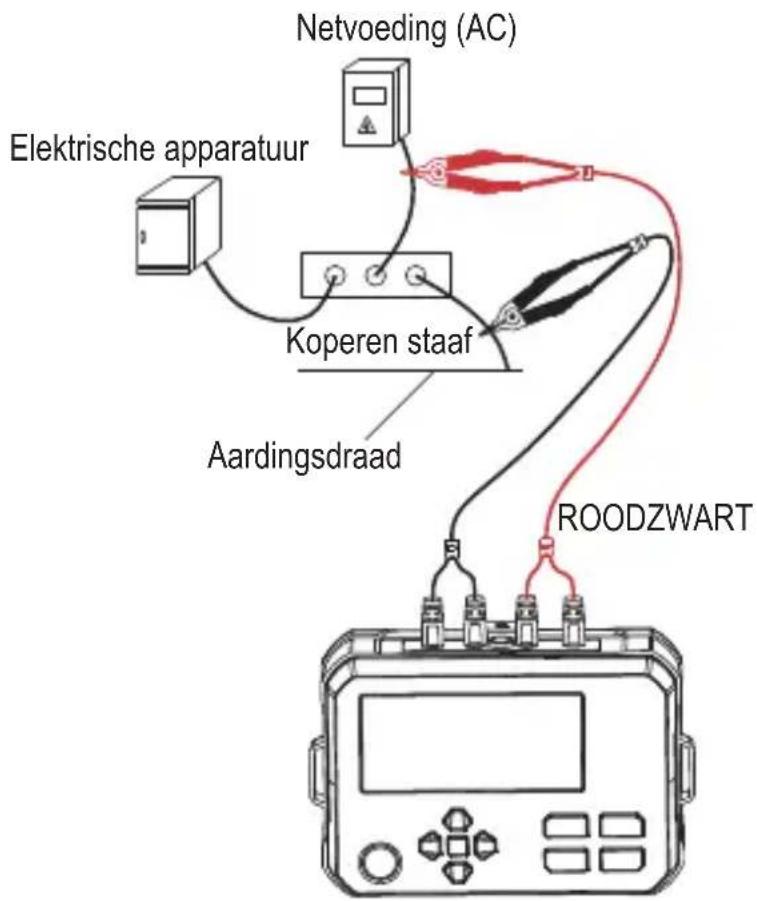

Netvoeding (AC) Elektrische apparatuur Koperen staaf Aardingsdraad ROODZWART

Test de weerstand tussen een meterkast, de aarde-draad en down-geleider.

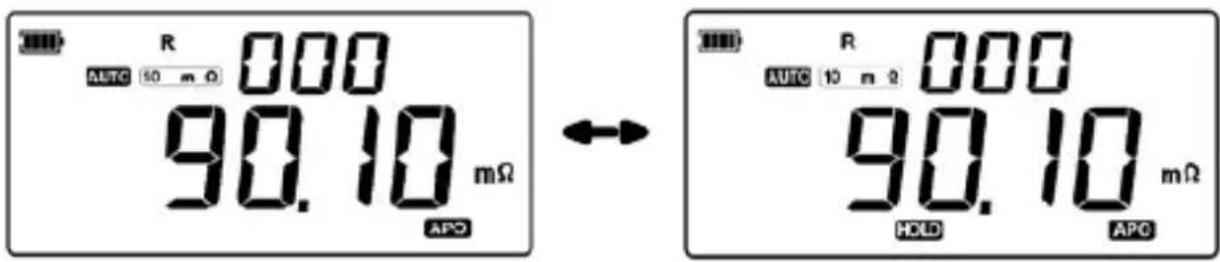

11.3 Gegevens bewaren

Druk op de knop HOLD om de gemeten waarde vast te bewaren / te vrij te geven.
"HOLD" verschijnt op het display om aan te geven dat deze functie actief is.

R 000 AUTO 10 mΩ 90.10 mΩ APO ↔ R 000 AUTO 10 mΩ 90.10 mΩ HOLD APO

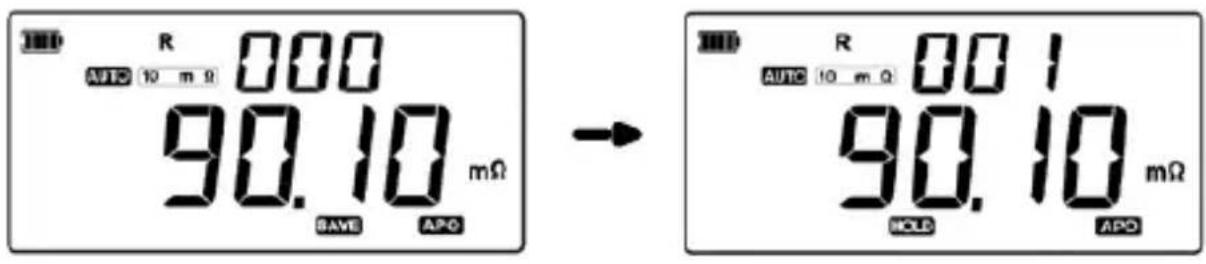

11.4 Gegevens opslaan

Druk op de knop SAVE om de weergegeven gegevens op te slaan.

R 000 AUTO 10 mΩ 90.10 mΩ SAVE APO → R 001 AUTO 10 mΩ 90.10 mΩ HOLD APO

11.5 Achtergrondverlichting AAN/UIT

Houd de knop - ingedrukt om de achtergrondverlichting aan/uit te schakelen.

In deze modus past u de meetpositie (bereik) automatisch aan.

1. Druk op de knop AUTO zodat "AUTO" op het display verschijnt.

→ U hebt de automatische meetmodus ingeschakeld.

11.7 Handmatige meetmodus

In deze modus past u de meetpositie (bereik) handmatig aan.

1. Druk op de knop AUTO totdat "AUTO" niet meer op het display verschijnt.

→ U hebt de handmatige meetmodus ingeschakeld.

1. Druk op ▲ / ▼ om handmatig een meetbereik te selecteren.

→ Het geselecteerde bereik verschijnt op het display.

11.8 Opgeslagen gegevens lezen

1. Druk op de knop READ om de gegevenslezenmodus in te schakelen.

→ "READ" verschijnt op het display.

1. Druk op ▲ / ▼ om door aparte gegevenssets te bladeren, of op de ◀ / ▶ knop om met elke druk door 10 gegevenssets te bladeren.

→ Als er geen gegevens zijn opgeslagen, dan geeft het display "NULL" weer.

→ Als het geheugen vol is, wordt op het display "FULL" weergegeven.

11.9 Gegevens verwijderen

Maak altijd een back-up van belangrijke gegevens voordat u deze verwijdert.

Een enkel gegevenspunt verwijderen

1. Selecteer de gegevens die u wilt wissen. Zie: "11.8 Opgeslagen gegevens lezen" op pagina 71.
2. Druk kort op de knop DEL
   → Het "DEL" pictogram knippert
3. Druk op de knop OK om het wissen van de geselecteerde gegevens te bevestigen.
4. Houd de knop SAVE ingedrukt om de wismodus af te sluiten.

ALLE gegevens verwijderen

1. Druk op de knop READ om de gegevenslezenmodus in te schakelen.
2. Houd de knop SAVE ingedrukt om alle gegevens te wissen.
   → De pictogrammen "ALL" en 'DEL' knipperen tegelijkertijd
3. Druk op de knop OK om het wissen van alle gegevens te bevestigen.
   → Er verschijnt "NULL" op het display en de wismodus wordt afgesloten.

12 PC-aansluiting

De PC-softwarefuncties omvatten het lezen en opslaan van gegevens.

Softwaredownload

Bezoek www.conrad.com/downloads en voer het Artikelnummer in om software te zoeken.

Sluit het product als volgt op een computer aan:

1. Sluit de meter met een USB-C®-kabel en -poort aan op een computer.
2. Zet de voeding AAN.
3. Laad de software op uw computer.
4. Houd nadat de software is opgestart de knop "▼" ingedrukt om de USB-communicatie-modus te openen.
   → Er verschijnt "USB" op het display om aan te geven dat deze functie actief is.
5. U bent nu verbonden met uw PC

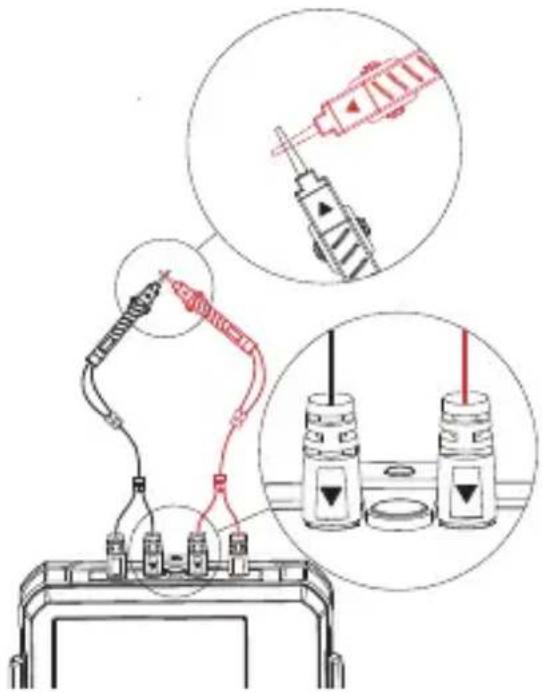

13 Meetkabelweerstandkalibratie

De meetkabelweerstandkalibratie wordt uitgevoerd op een micro-ohmmeter om de inherente weerstand van de meetkabels en sondes uit de meting te elimineren, zodat uitsluitend de weerstand van het object nauwkeurig wordt gemeten.

Probleem Mogelijke oorzaak Aanbevolen oplossing
Op het display wordt “OL” weergegeven en er wordt geen weer-standswaarde weergegeven	De weerstandswaarde van het onderdeel overschrijdt het meetbereik van de meter	Selecteer een hoger weerstandsbereik op de meter (bij handmatig bereik) of verifieer of de weerstand binnen de gespecificeerde grenswaarden van de meter valt
	De testclips zitten los, zijn vuil of maken geen goed contact met de weerstands-aansluitingen	Verifieer of de testclips stevig zijn aan-gesloten en reinig de aansluitpunten

15 Reiniging en onderhoud

Belangrijk:

• Gebruik geen agressieve schoonmaakmiddelen, ontsmettingsalcohol of andere chemische oplossingen. Ze beschadigen de behuizing en kunnen een storing aan het product veroorzaken.
  – Dompel het product niet in water.

Controleer het apparaat regelmatig en controleer de testkabels op beschadigingen.
Voor het reinigen:

– Koppel alle groepen en testkabels los.

– Schakel de stroomvoorziening UIT

1. Koppel het product los van de stroomvoorziening.
2. Reinig het product met een droog, pluisvrij doekje.

16 Verwijdering

16.1 Product

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

ledere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in onze Conrad-filialen
In de door Conrad gemaakte inzamelpunten

In de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

16.2 Batterijen/accu's

Verwijder eventueel geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden.

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's, bijv. onder de links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvorens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie).

Fabrikant	Conrad Electronic SE, Klaus-Conrad-Str. 1, 92240 Hirschau, Duitsland
Handelsregistratienummer HRB 3896
Modelaanduiding XZF-A0502000-H
Ingangsspanning 100–240 V/AC
Voedingsfrequentie 50/60 Hz
Uitgangsspanning 5,0 V/DC
Uitgangsstroom 2,0 A
Uitgangsvermogen 10,0W
Gemiddelde actieve efficiëntie 78,9 %
Efficiëntie bij lage belasting (10 %) behalve
Energieverbruik in niet-belaste toestand 0,08 W

17.2 Product

Accu....3,7 V 3200 mAh 11,84 Wh Li-ion

Energieverbruik (standby) .... <130 mA verbonden met testclip

Beschermingsklasse......II

Beschermingsgraad....IP54

Testmethode 4-draadsmethode

Teststroom....≤1A

Nullastspanning ....≤4,2V

Meetvermogen....<8 W

Achtergrondverlichting display......ja

Meetsnelheid ....ong. 2x per sec

USB-C®-poort ...... gegevensoverdracht

Gegevensopslag....499 aflezingen

Bereikoverschrijdingsindicatie ...... “OL” wordt weergegeven

Auto-uitschakeling ....ong. 15 minuten inactiviteit

Bedrijfstemperatuur ...... -10 tot +50°C

Opslagtemperatuur....-20 tot +60°C

LCD-afmetingen (L x B)....102 x 50 mm

Afmetingen (B x H x D)....161 x 117 x 68 mm

Gewicht....480 g

Toepasbare normen......IEC61010-1

17.3 Testkabels

Toepasbare norm.....IEC/EN 61010-031

Lengte....ong. 85 cm

18 Specifications

18.1 Nauwkeurigheid

Omgevingstemperatuur: 23 ±5°C
Omgevingsluchtvochtigheid: 45\~75% RV
Extern magnetisch veld: Geen (aardmagnetischveld).
Batterijspanning: Beschikbare effectieve batterij-spanning.
Temperatuurcoëfficiënt: Er wordt een testfout van ±0,01% per graad toegevoegd.
(Celsius) als de test wordt uitgevoerd bij een temperatuur van >28°C of <18°C.

18.2 Bereik en nauwkeurigheid

Bereik Resolutie Teststroom (max.)
0,001 mΩ~10,000 mΩ 0,001 mΩ 1 A
10,01 mΩ~100,00 mΩ 0,01 mΩ 1A
100,1 mΩ~1000,0 mΩ 0,1 mΩ 100 mA
1,001 Ω~10,000 Ω 0,001 Ω 10 mA
10,01 Ω~100,00 Ω 0,01 Ω 1 mA
100,1 Ω~1000,0 Ω 0,1 Ω 100 μA
1,001 kΩ~10,000 kΩ 0,001 kΩ 10 μA
10,01 kΩ~100,00 kΩ 0,01 kΩ 10 μA
100,1 kΩ~300,0 kΩ 0,1 kΩ 3 μA

18 tot 28°C; 75% RV: ±(0,1% FS +20 dgt)
1 Ω (ohm)=1000 mΩ
Bereikoverschrijdingsindicatie: "OL" wordt weergegeven als het meetbereik wordt overschreden.

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
Copyright 2025 by Conrad Electronic SE.
This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represent the technical status at the time of printing.
Copyright 2025 by Conrad Electronic SE.
Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
Copyright 2025 by Conrad Electronic SE.
NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
Copyright 2025 by Conrad Electronic SE.
