SWK-120 - Chaudière KOSPEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de chaudière	Chaudière à gaz
Puissance nominale	120 kW
Efficacité énergétique	Classe A
Dimensions (L x l x H)	1200 x 600 x 800 mm
Poids	150 kg
Type de combustible	Gaz naturel ou propane
Utilisation	Chauffage central et production d'eau chaude sanitaire
Entretien	Vérification annuelle par un professionnel, nettoyage des brûleurs
Sécurité	Équipée de dispositifs de sécurité contre la surchauffe et les fuites de gaz
Garantie	2 ans
Certifications	Conforme aux normes européennes de sécurité et d'efficacité énergétique

FOIRE AUX QUESTIONS - SWK-120 KOSPEL

Comment régler la température de la chaudière KOSPEL SWK-120 ?

Pour régler la température, utilisez le thermostat situé sur le panneau de commande. Tournez le bouton jusqu'à atteindre la température souhaitée, généralement entre 50°C et 70°C.

Que faire si la chaudière ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que le disjoncteur est en position ON. Assurez-vous également que le réservoir d'eau est plein et que la pression d'eau est adéquate.

Comment purger l'air des radiateurs connectés à la chaudière KOSPEL SWK-120 ?

Utilisez une clé de purge pour ouvrir légèrement la vis de purge située en haut du radiateur. Laissez l'air s'échapper jusqu'à ce que l'eau commence à couler, puis refermez la vis.

Il y a des bruits étranges venant de la chaudière, que faire ?

Des bruits peuvent indiquer une accumulation de calcaire ou d'air dans le système. Vérifiez la pression d'eau et purgez les radiateurs. Si le bruit persiste, contactez un professionnel.

Comment nettoyer le filtre de la chaudière ?

Pour nettoyer le filtre, éteignez la chaudière, débranchez-la et retirez le couvercle d'accès. Retirez le filtre, rincez-le à l'eau claire et replacez-le une fois qu'il est sec.

Quelle est la durée de vie moyenne de la chaudière KOSPEL SWK-120 ?

La durée de vie moyenne d'une chaudière KOSPEL SWK-120 est d'environ 10 à 15 ans, selon l'entretien et l'utilisation.

Comment puis-je augmenter l'efficacité énergétique de ma chaudière ?

Assurez-vous que votre chaudière est bien entretenue, purgez régulièrement les radiateurs, et isolez les tuyaux pour minimiser les pertes de chaleur.

Que faire si la pression d'eau est trop basse ?

Pour augmenter la pression, ouvrez le robinet de remplissage situé sous la chaudière jusqu'à atteindre une pression d'environ 1,5 bar. Fermez le robinet une fois la pression désirée atteinte.

Comment réinitialiser la chaudière KOSPEL SWK-120 ?

Pour réinitialiser la chaudière, appuyez sur le bouton de réinitialisation situé sur le panneau de commande pendant quelques secondes jusqu'à ce que les voyants s'éteignent et se rallument.

Où puis-je trouver des pièces de rechange pour ma chaudière KOSPEL SWK-120 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur agréé KOSPEL ou directement sur le site internet du fabricant.

MODE D'EMPLOI SWK-120 KOSPEL

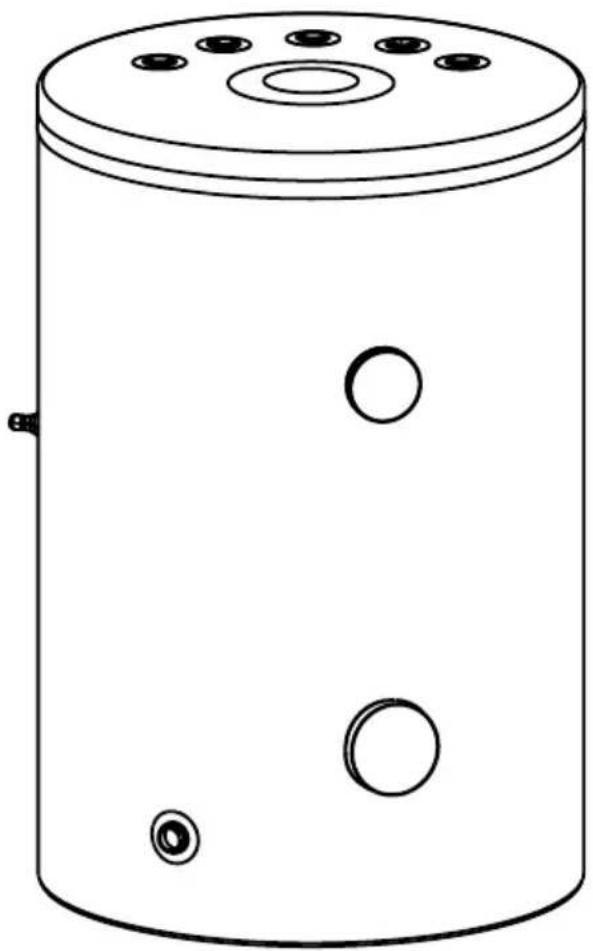

Depósito De Agua Caliente Sanitaria Ballon préparateur ECS

1. Lisez et suivez attentivement le mode d'emploi qui permettra une bonne installation du produit et ensuite une utilisation correcte afin d'assurer un fonctionnement et une durée de vie optimales de votre matériel.
2. L'installation et l'utilisation du ballon préparateur ECS contrairement au mode d'emploi est interdit et risque une panne et la perte la garantie.
3. On ne peut pas de poser le ballon préparateur ECS dans des pièces où la température peut descendre au dessous de 0°C.
4. L'installation et la mise en route du ballon préparateur ECS ainsi que tout le système accompagnant doit être effectué par un professionnel certifié.
5. Le ballon préparateur ECS doit être posé en position verticale sur les trois pieds à visser.
6. Le ballon préparateur ECS doit être installé dans un tel endroit et de telle manière à éviter l'inondation de la pièce au cas de la fuite accidentelle.
7. Après la pose du ballon préparateur ECS il faut le brancher au réseau d'approvisionnement en eau, au chauffage central et à l'installation solaire suite au schéma inclu dans le guide d'utilisation. Le montage contrairement au mode d'emploi prive l'utilisateur de la garantie et risque une panne.
8. Branchement au réseau d'alimentation doit être fait aux normes en vigueur.
9. Le ballon préparateur ECS est un appareil sous pression adapté à l'installation au réseau d'alimentation où la pression ne dépasse pas 0,6 MPa. Au cas de la pression au dessus de 0,6 MPa il faut installer le réducteur de la pression avant le ballon préparateur ECS.
10. L'égouttement du tuyau de la soupape de sécurité est un processus normal, il ne faut pas l'empêcher, car tout blocage de la soupape de sécurité peut provoquer une panne.
11. Il ne faut pas utiliser le ballon préparateur ECS au cas de doute que la soupape de sécurité ne marche pas.
12. Le ballon préparateur ECS est équipé de l'anode en magnésium qui constitue une protection anti-corrosion. L'anode est une partie de l'exploitation qui s'use. Vérifiez l'anode en magnésium une fois par an. Il faut absolument faire l'échange de l'anode en magnésium tous les 18 mois.
13. Il ne faut pas dépasser la température 95°C !

Le ballon préparateur ECS peut être équipé d'une résistance électrique avec un thermostat (p.ex. GRW-1,4/230; GRW-2,0/230; GRW-3,0/230; GRW-4,5/400). La résistance doit être vissée à la place de bouchon 1½". Longueur maximale de la résistance chauffante 360 mm.

Pour brancher le ballon préparateur ECS au circuit de chauffage central il faut utiliser l'union trois pièces 34 et mettre des vannes d'arrêt devant l'union.

Au cas de l'installation du chauffage central avec la circulation forcée par la pompe il faut fournir un débit approprié pour que le ballon préparateur ECS travaille en efficacité présentée dans le tableaux „Données techniques”.

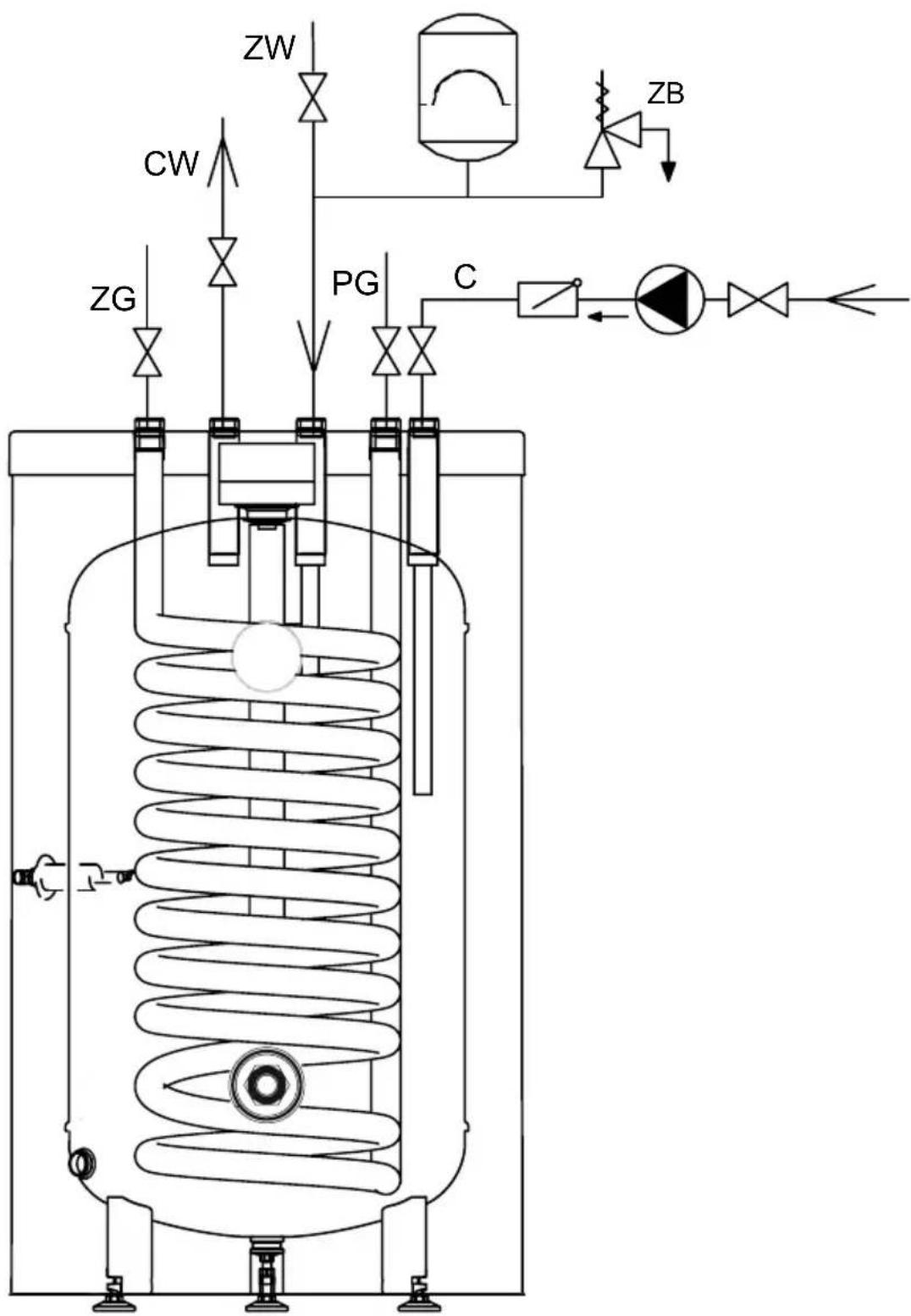

ZW CW ZG PG C ZB

Branchement au réseau d'alimentation en eau doit être aux normes en vigueur. Le ballon préparateur ECS est un appareil sous pression adapté à l'installation au réseau d'alimentation où la pression ne dépasse pas 0,6 MPa. Au cas de la pression au dessus de 0,6 MPa il faut installer le réducteur de la pression devant le ballon préparateur ECS. Le ballon préparateur ECS doit être branché au réseau d'alimentation comme suit :

• il faut absolument monter la soupape de sécurité 6 bar*, sur l'entrée de l'eau froide [ZW]; il est interdit de monter le clapet de fermeture ni aucun élément qui empêche une circulation naturelle entre le ballon préparateur ECS et la soupape de sécurité; il est important que la soupape de sécurité est installée de manière que la fuite de l'eau soit visible,
• brancher le ballon préparateur ECS avec la soupape de sécurité au réseau d'alimentation,
• mettre la vanne d'arrêt sur l'entrée de l'eau froide.

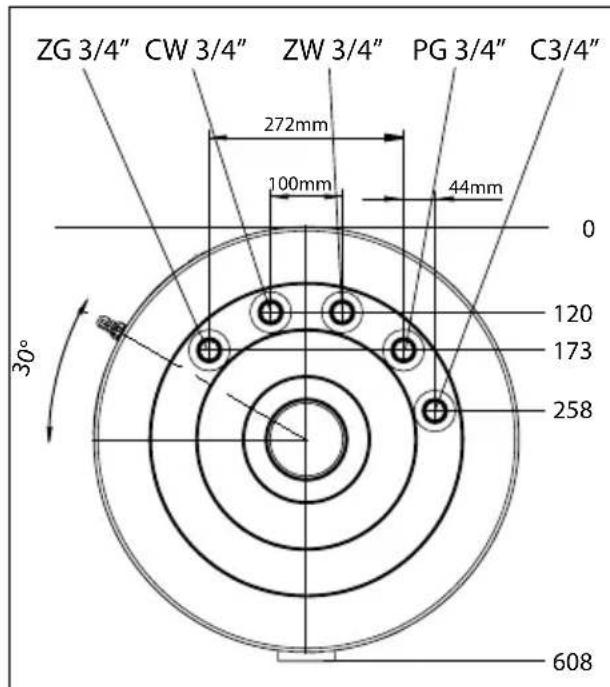

Il faut brancher la sortie de l'eau chaude sanitaire à l'orifice 3/4" qui se trouve en haut du ballon préparateur ECS.

Chaque ballon préparateur ECS est équipé de l'orifice 3/4" destiné au montage de la circulation d'ECS.

*Utilisez une soupape de sécurité adaptée à la puissance de la source de chaleur. Le montage d'une soupape de sécurité avec un débit insuffisant peut entraîner une augmentation excessive de la pression dans ballon préparateur ECS et, par conséquent, le descellement. Dans un tel cas la garantie ne couvre pas les dommages.

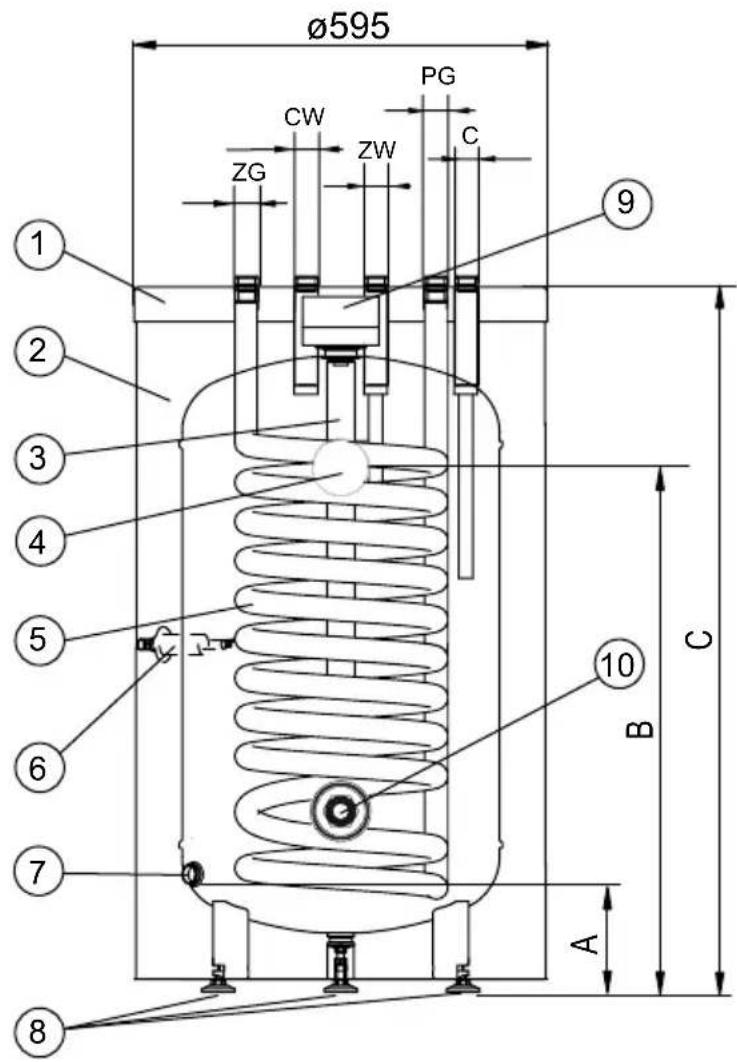

[1] - couvercle haut

[2] - isolation thermique

[3] - anode en magnésium

[4] - thermomètre

[5] - serpentin chauffant

[6] - doigt de gant

[7] - soupape de vidange 1/2'

[8] - pieds

[9] - bouchon de l'anode

[10] - orifice résistance électrique (bouchon 1½")

ZG - entrée liquide chauffant dans le serpentin

PG - sortie liquide chauffant du serpentin

A-C - dimensions établies dans le tableau „Données techniques”

Ø595 PG CW ZW ZG ZG C ⑨ ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 10 B A C

Dimensions	SWK100	SWK120	SWK140
A	127
B	643	705	816
C	906	1018	1140

Avant le démarrage du ballon préparateur ECS il faut infatuer l'orifice de vidange p.ex. en vissant la soupape et ensuite il faut vérifier visuellement tous les raccordements. Vérifiez si le montage est effectué correctement suivant le schéma.

Il faut remplir le ballon préparateur ECS de l'eau:

• ouvrir la vanne de l'alimentation en eau froide,
• ouvrir la vanne de l'eau chaude du robinet (la sortie du flux complet de l'eau sans boules d'air signifie que le ballon préparateur ECS est rempli de l'eau),

- fermer les robinets de puisage.

Ouvrez toutes les vannes de raccordement de l'installation du chauffage et du ballon préparateur ECS. Vérifiez l'étanchéité des raccordements. Vérifiez le fonctionnement de la soupape de sécurité (conformément au guide d'utilisation du fabricant de la soupape de sécurité).

Exploitation

• Vérifiez le fonctionnement de la soupape de sécurité tous les 14 jours (il faut provoquer l'écoulement de l'eau. Au cas de son manque la soupape est inefficace. Dans cette situation il est interdit d'utiliser le ballon préparateur ECS).
• Netoyez périodiquement le ballon préparateur ECS. La fréquence du netoyage dépend de la durée de l'eau dans la région. Il faut le faire par le service professionnel.
• Vérifiez l'anode en magnésium une fois par an.
• Il faut absolument faire l'échange de l'anode en magnésium tous les 18 mois.
• l'échange de l'anode en magnésium [3] enlevez le bouchon de l'anode [9], retirez le galet de l'isolation, fermez la vanne d'arrêt sur l'entrée de l'eau froide, ouvrez la vanne de l'eau chaude du robinet, ouvrez la soupape de vidange, faites vider une telle quantité de l'eau qui permet d'échanger l'anode en évitant l'inondation de la pièce, enlevez le bouchon et tordez l'anode
• Il faut chauffer périodiquement l'eau à la température de 70°C pour des raisons d'hygiène.
• Toutes les anomalies dans le fonctionnement du ballon préparateur ECS doivent être signalées à l'atelier de réparation.
• On conseille de mettre l'isolation thermique sur le tuyau de sortie de l'eau chaude pour minimaliser les pertes de la chaleur.

Les manoeuvres ci-dessus restent dans la gestion de l'utilisateur et ne sont pas compris dans le cadre de la garantie.

Pour vider le cuve il faut:

• fermer les vannes de raccordement du ballon préparateur ECS avec l'installation du chauffage central,
• fermer la vanne de l'entrée de l'eau froide,
• ouvrir la manette de l'eau chaude du robinet,
• ouvrir la vanne de vidange.

Données techniques

Ballon préparateur ECS SWK

Capacité l100120140
Pression nominale	cuve	MPa	0,6
	serpentin 1
Température nominale °C95
Surface du serpentin m		^2	0,821,01,1
Volume du serpentin dm		^3	5,36,47,6
Puissance du serpentin		kW	25* 7,5**	30* 9**	32* 10**
Efficacité du serpentin		l/h	625*; 185**	750*; 225**	800*; 250**
Poids à vide		kg	58	65	72
Anode en magnésium - code de service			01448
Anode en magnésium - code produit			AMW.M8 450

*80/10/45°C } - température d'eau chauffante/ température de l'eau d'alimentation/ température d'ecs; débit d'eau chauffante chauffante dans le serpentin 2,5m³/h.
