BEDIENUNGSANLEITUNG SWK-120 KOSPEL

*80/10/45°C **55/10/45°C PL8 Bedingungen der sicheren und zuverlässigen Nutzung

1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw.

sichert die dauerhafte und sichere Arbeit des Geräts.

2. Unsachgemäße Montage und Nutzung des Speichers sind verboten, können

Störungen verursachen und zum Garantieverlust führen.

3. Das Gerät darf nicht dort montiert werden, wo die Umgebungstemperatur unter 0°C

4. Die Montage und Inbetriebnahme des Speichers als auch alle Installationstätigkeiten

sollten von einem Fachhandwerker durchgeführt werden.

5. Der Standspeicher darf ausschließlich in vertikaler Position montiert werden, indem

man ihn auf drei eingeschraubten Stellfüßen stellt.

6. Der Speicher muss am entsprechenden Ort und in entsprechender Art und Weise

eingebaut werden, damit durch eventuellen Wasseraustritt aus dem Behälter oder den Anschlüssen keine Überschwemmungsschäden im Raum entstehen.

7. Der aufgestellte Speicher ist an Wasserleitungsnetz, Zentralheizungs- und

Solaranlage anzuschließen gemäß dem in dieser Bedienungsanleitung enthaltenen Schema.

8. Der Speicher ist an das Wasserleitungsnetz gemäß entsprechenden Normen

9. Der Speicher ist ein druckfestes Gerät und lässt sich an die Wasserleitungsinstallation

mit dem Druck bis 0,6 MPa anschließen. Sollte der Druck in der Installation über 0,6 MPa betragen, ist vor dem Speicher ein Druckminderer einzubauen.

10. Der Wasseraustritt aus dem Rohr des Sicherheitsventils ist eine normale

Erscheinung. Man sollte das nicht verhindern. Blockade des Sicherheitsventils kann zur Störung führen.

11. Der Speicher ist nicht zu nutzen, wenn die Wahrscheinlichkeit besteht, dass das

Sicherheitsventil defekt ist.

12. Der Behälter ist mit der Magnesiumschutzanode ausgestattet, die als zusätzlicher

aktiver Antikorrosionsschutz gilt. Anode ist ein Betriebsteil und wird abgenutzt. Der technische Zustand der Anode ist alle 12 Monate zu überprüfen, und alle 18 Monate ist die Anode obligatorisch auszutauschen.

13. Die Nenntemperatur von 95°C darf nicht überschritten werden!

Die Speicher können zusätzlich mit einem Heizstab inklusive Thermostat ausgestattet werden (z.B. GRW-1,4/230; GRW-2,0/230; GRW-3,0/230; GRW-4,5/400). Der Heizstab ist an der Stelle des Korken Einlaufgewindes 1½ anzuschrauben. Maximale Länge des Heizstabs 360mm9 PL;DE;EN;ES;FR;-078_f.1214 Anschluss an die Zentralheizungsanlage Der Anschluss an die Zentralheizungsanlage ist mithilfe der 3/4″ Anschlussverschraubungen auszuführen. Vor den Verschraubungen sind die Absperrventile zu befestigen. Damit der Speicher in der Installation mit dem erzwungenen Kreislauf (mit der Wärmepumpe der Zentralheizung) die in der Tabelle „technische Daten” angegebene Leistung erreicht, ist für eine entsprechende Stärke des Wasserdurchußes des Heizwassers zu sorgen.

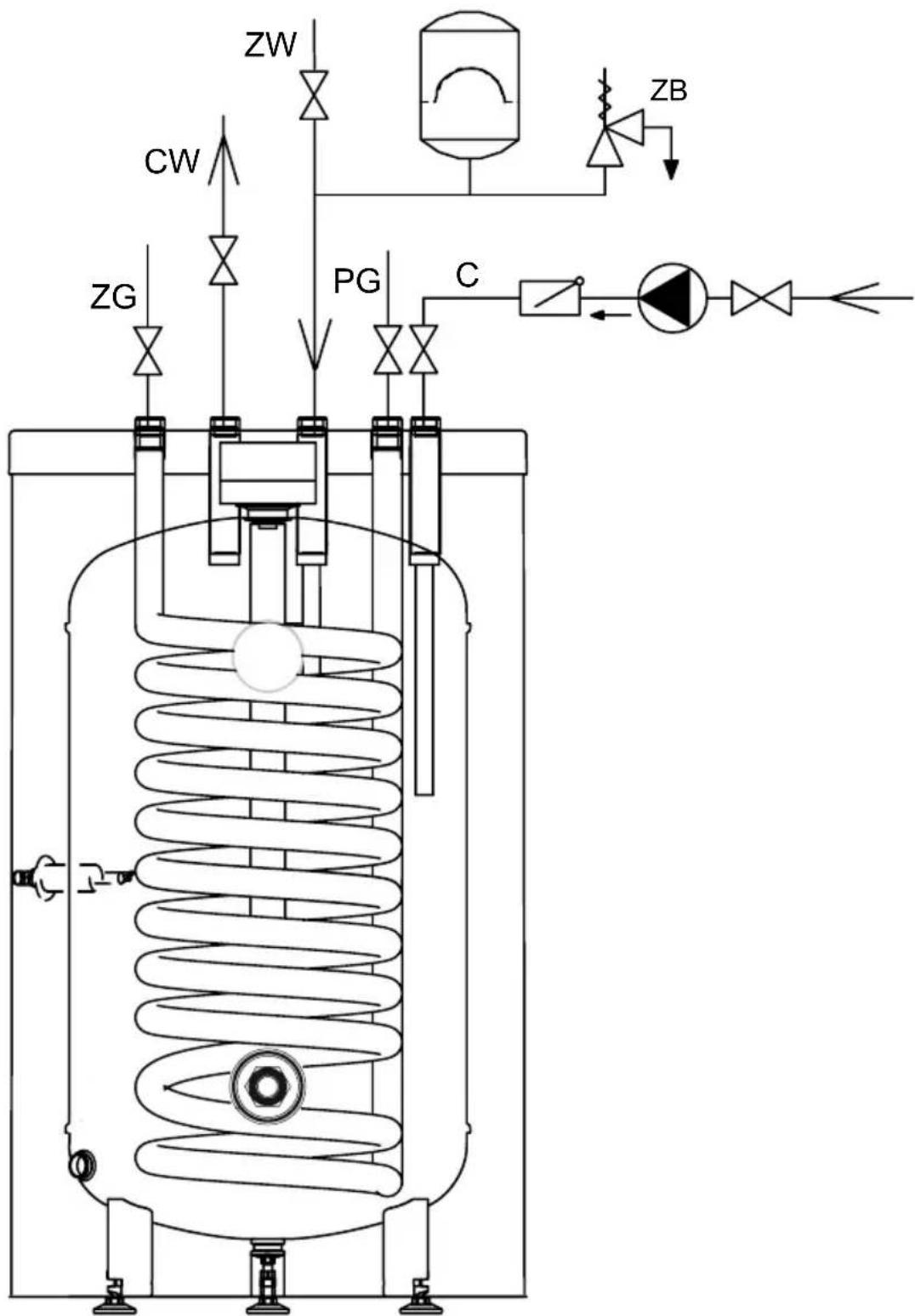

DE10 Anschluss an die Wasserinstallation Der Anschluss an die Wasserinstallation ist gemäß entsprechenden Normen vorzunehmen. Der Speicher ist ein druckfestes Gerät und lässt sich an die Wasserleitungsinstallation mit dem Druck bis 0,6 MPa anschließen. Sollte der Druck in der Installation über 0,6 MPa betragen, ist vor dem Speicher ein Druckminderer einzubauen. Der Speicher sollte an die Wasserleitungsnetz folgendermaßen angeschlossen werden: - das Sicherheitsventil am Kaltwasserstutzen mit dem Öffnungsdruck von 6 bar einbauen*; zwischen dem Speicher und dem Sicherheitsventil sowie an seinem Auslauf dürfen weder Absperrventil noch Mengenregler eingebaut sein. Das Sicherheitsventil muss so eingebaut werden, damit der Wasseraustritt sichtbar ist, - den Speicher mit dem eingebauten Sicherheitsventil an die Wasserleitung anschließen, - an der Kaltwasserzufuhr das Absperrventil montieren. Der Warmwasserauslauf ist an den im oberen Teil des Speichers bendlichen 3/4″ Stutzen anzuschließen. Jeder Speicher ist mit einem Stutzen 3/4″ ausgestattet. Dieser Stutzen ist für die Warmwasserzirkulation geeignet. *Gemäß der Leistung von Wärmequelle, muss ein entsprechendes Sicherheitsventil in Anspruch genommen werden. Der Einbau des Sicherheitsventils mit einem zu niedrigen Durchussvermögen kann zu einem Druckanstieg und eventuell zum Entstehen einer Undichtigkeit führen. In solchem Falle gilt die Garantie für entstandene Schäden nicht.11 PL;DE;EN;ES;FR;-078_f.1214

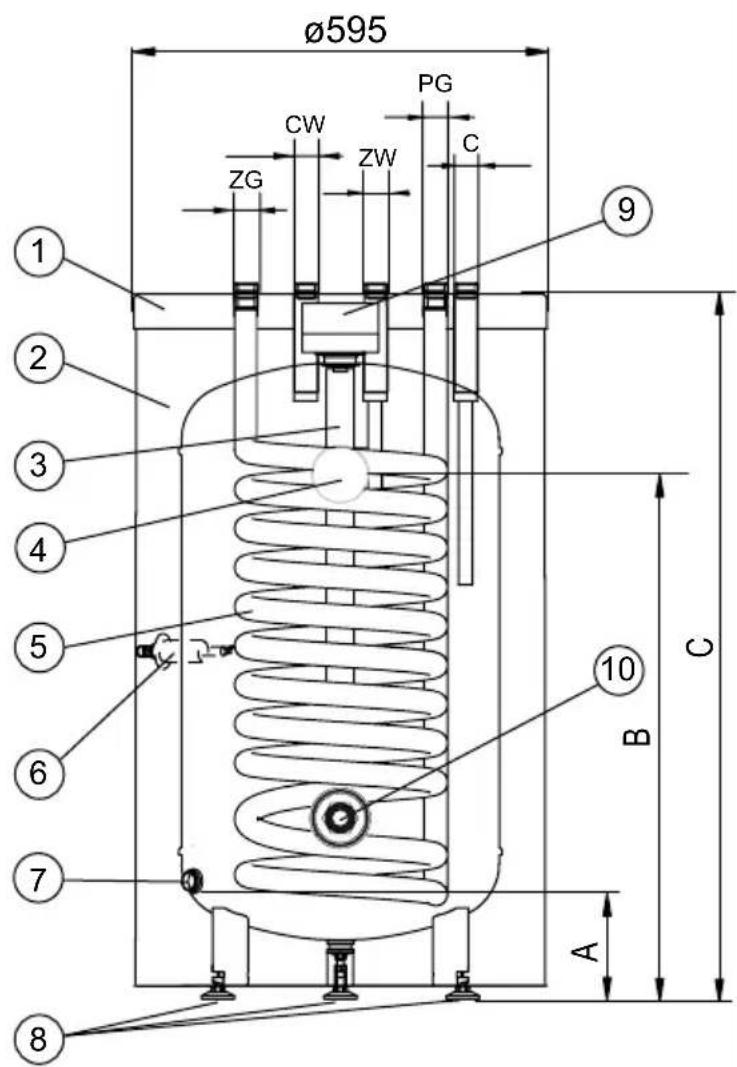

[1] - Deckel [2] - Thermische Isolierung [3] - Magnesiumschutzanode [4] - Thermometer [5] - Heizregister [6] - Sensorrohr [7] - Ablassstutzen 1/2″ [8] - Stellfüße [9] - Blende der Anode [10] - Heizstabstutzen (Kork 1 1/2”) ZW - Kaltwasser (PEX-AL-PEX-Rohr) CW - Warmwasser C - Zirkulation ZG - Heizwasserversorgung des Heizregisters PG - Heizwasserrücklauf aus dem Heizregister A-C - Bemessungen laut Tabelle 30°

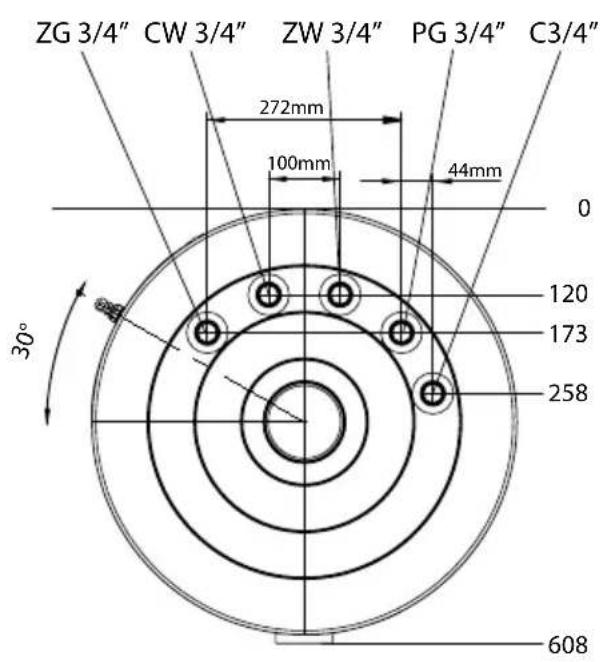

100mm 44mm 272mm ZW 3/4” PG 3/4”CW 3/4”ZG 3/4” C3/4” Bemessungen SWK100 SWK120 SWK140 A 127 B 643 705 816 C 906 1018 114012 Inbetriebnahme Vor der Inbetriebnahme des Standspeichers ist der Ablassstutzen zu blenden, indem man das Ventil einschraubt. Dann ist der Speicher auf Anschluss sowie Richtigkeit der Montage laut Schemata zu prüfen. Der Speicher ist mit Wasser zu füllen. Man sollte folgende Tätigkeiten beachten: - das Ventil an der Kaltwasserzufuhr öffnen, - das Ventil der Warmwasserentnahme in der Installation öffnen (Austritt des vollen Wasserstrahls ohne Luftblasen weist auf den aufgefüllten Speicher hin), - Zapfventile schließen. Die Zentralheizungsinstallation mit dem Speicher verbindende Ventile öffnen. Warmwasser-Anschlüsse und Zentralheizungsinstallation auf Dichtheit prüfen. Das Sicherheitsventil auf richtige Funktion prüfen (der Bedienungsanleitung des Herstellers entsprechend). Wartung Die Speicher sind sicher und zuverlässig im Betrieb, unter der Bedingung, dass man nachstehende Tätigkeiten beachtet:

• Alle 14 Tage ist das Sicherheitsventil auf die richtige Funktion zu prüfen (wenn das Wasser nicht austritt, ist das Ventil defekt. Der Speicher darf nicht genutzt werden).

• Der Behälter ist wegen angesammelter Absätze periodisch zu reinigen. Die Häufigkeit der Reinigung des Speichers hängt von der auf einem bestimmen Gebiet vorhandenen Wasserhärte ab. Diese Tätigkeit sollte von einem Fachhandwerker durchgeführt werden.

• Einmal im Jahr sollte die Magnesiumanode geprüft werden.

• Alle 18 Monate sollte sie obligatorisch ausgetauscht werden. - Austausch der Magnesiumanode [3]: die Blende der Anode abnehmen [9], den unter der Anode bendliche Isolierungsscheibe herausnehmen, das Absperrventil am Kaltwasserzulauf schließen, Warmwasserventil am Wasserhahn öffnen, das Ablassventil öffnen, solch eine Wassermenge aus der Installation ablassen, dass der Austausch der Magnesiumanode möglich ist und somit die Überschwemmung des Raums zu verhindern. Dann den Stopfen aufdrehen und die Magnesiumanode ausschrauben.

• Aus Hygiene-Gründen sollte das Wasser auf mehr als 70°C (periodische Desinfektion) erwärmt werden.

• Jegliche Störungen beim Betrieb des Gerätes sind bei Servicestelle zu melden.

• Es empfiehlt sich, das Rücklaufrohr und die Anschlussrohre des Registers thermisch zu isolieren, um die Wärmeverluste zu reduzieren. Die Garantiedienstleistung umfasst die oben genannten Tätigkeiten nicht.13 PL;DE;EN;ES;FR;-078_f.1214 Entleerung des Behälters Um den Behälter zu entleeren sollte man:

• den Speicher mit dem Heizkreislauf verbindende Ventile schließen,

• das Ventil an der Kaltwasserzufuhr zum Speicher schließen,

• das Warmwasserventil am Wasserhahn öffnen,

• das Ablassventil öffnen. Technische Daten Warmwasser-Standspeicher SWK Nenninhalt l 100 120 140 Nenndruck Behälter MPa 0,6 Register 1 Nenntemperatur °C 95 Heizregisteräche m

0,82 1,0 1,1 Heizregisterkapazität dm

Heizwassertemperatur/ Versorgungswassertemperatur/Brauchwassertemperatur; Durchuss des Heizwassers durch den Heizregister 2,5m
