INSTRUKCJA OBSŁUGI SWK-120 KOSPEL

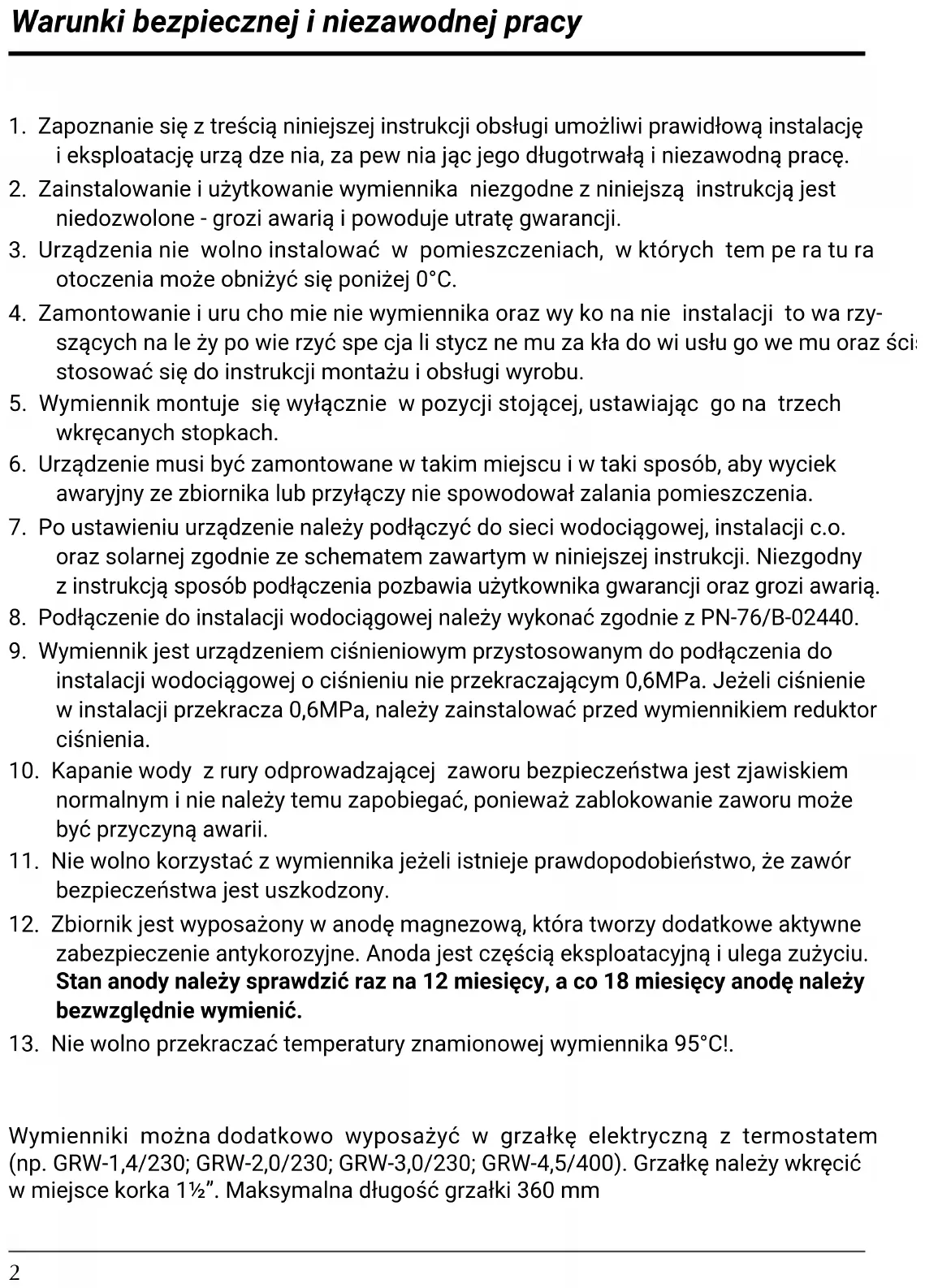

ES2 Warunki bezpiecznej i niezawodnej pracy

1. Zapoznanie się z treścią niniejszej instrukcji obsługi umożliwi prawidłową instalację

i eksploatację urzą dze nia, za pew nia jąc jego długotrwałą i niezawodną pracę.

2. Zainstalowanie i użytkowanie wymiennika niezgodne z niniejszą instrukcją jest

niedozwolone - grozi awarią i powoduje utratę gwarancji.

3. Urządzenia nie wolno instalować w pomieszczeniach, w których tem pe ra tu ra

otoczenia może obniżyć się poniżej 0°C.

4. Zamontowanie i uru cho mie nie wymiennika oraz wy ko na nie instalacji to wa rzy-

szących na le ży po wie rzyć spe cja li stycz ne mu za kła do wi usłu go we mu oraz ściśle stosować się do instrukcji montażu i obsługi wyrobu.

5. Wymiennik montuje się wyłącznie w pozycji stojącej, ustawiając go na trzech

wkręcanych stopkach.

6. Urządzenie musi być zamontowane w takim miejscu i w taki sposób, aby wyciek

awaryjny ze zbiornika lub przyłączy nie spowodował zalania pomieszczenia.

7. Po ustawieniu urządzenie należy podłączyć do sieci wodociągowej, instalacji c.o.

oraz solarnej zgodnie ze schematem zawartym w niniejszej instrukcji. Niezgodny z instrukcją sposób podłączenia pozbawia użytkownika gwarancji oraz grozi awarią.

8. Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440.

9. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do

instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6MPa. Jeżeli ciśnienie w instalacji przekracza 0,6MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia.

10. Kapanie wody z rury odprowadzającej zaworu bezpieczeństwa jest zjawiskiem

normalnym i nie należy temu zapobiegać, ponieważ zablokowanie zaworu może być przyczyną awarii.

11. Nie wolno korzystać z wymiennika jeżeli istnieje prawdopodobieństwo, że zawór

bezpieczeństwa jest uszkodzony.

12. Zbiornik jest wyposażony w anodę magnezową, która tworzy dodatkowe aktywne

zabezpieczenie antykorozyjne. Anoda jest częścią eksploatacyjną i ulega zużyciu. Stan anody należy sprawdzić raz na 12 miesięcy, a co 18 miesięcy anodę należy bezwzględnie wymienić.

13. Nie wolno przekraczać temperatury znamionowej wymiennika 95°C!.

Wymienniki można dodatkowo wyposażyć w grzałkę elektryczną z termostatem (np. GRW-1,4/230; GRW-2,0/230; GRW-3,0/230; GRW-4,5/400). Grzałkę należy wkręcić w miejsce korka 1½”. Maksymalna długość grzałki 360 mm3 PL;DE;EN;ES;FR;-078_f.1214 Podłączenie do instalacji centralnego ogrzewania Podłączenie do instalacji c.o. należy wykonać za pomocą śrubunków przyłączeniowych 3/4″ a przed śrubunkami umieścić zawory odcinające. W instalacji z obiegiem wymuszonym (z pompą wodną c.o.), aby wymiennik osiągnął wydajność podaną w tabeli „Dane techniczne”, należy zapewnić odpowiednie natężenie przepływu wody grzewczej.

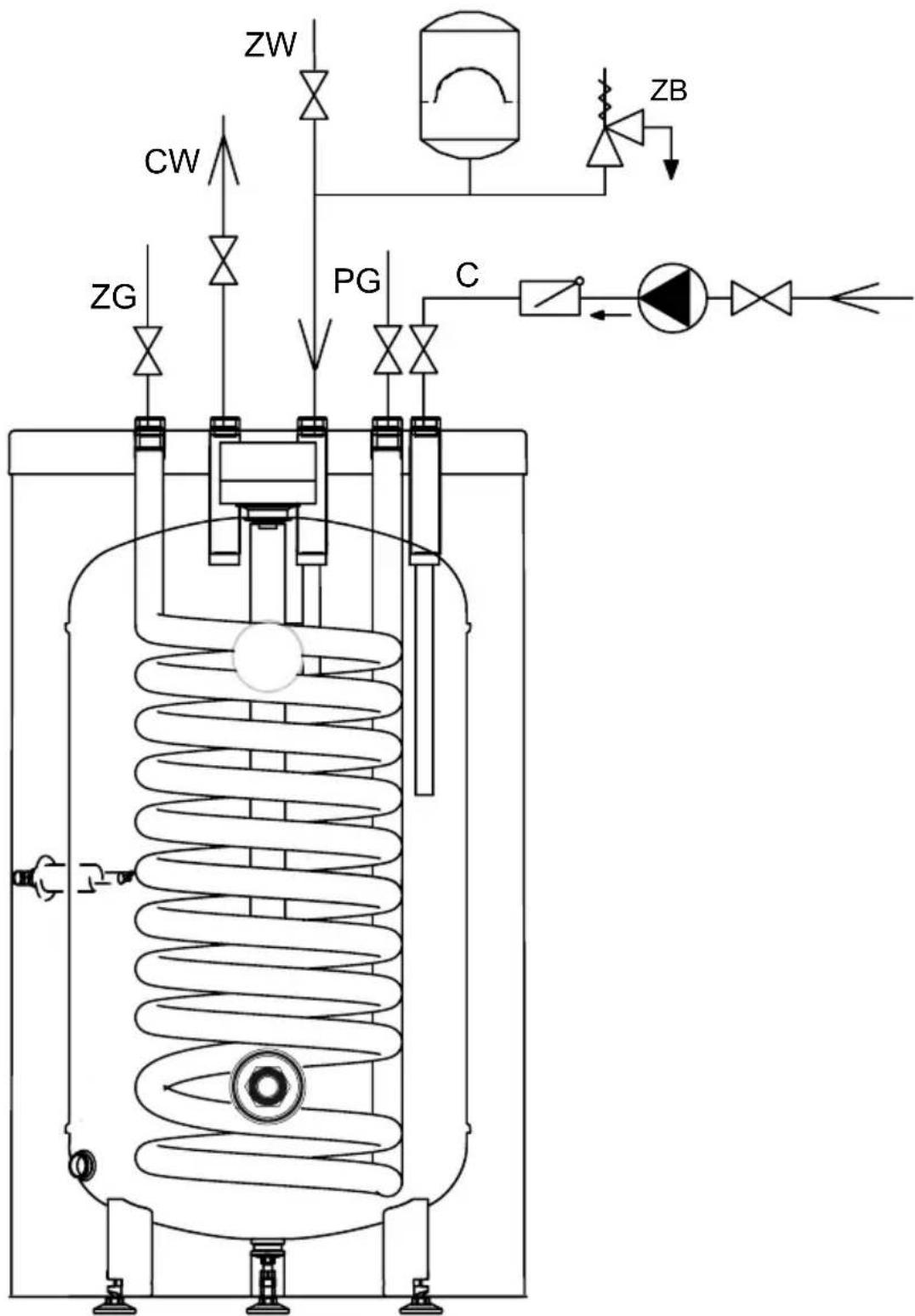

PL4 Podłączenie do instalacji wodociągowej Podłączenie do instalacji wodociągowej należy wykonać zgodnie z PN-76/B-02440. Wymiennik jest urządzeniem ciśnieniowym przystosowanym do podłączenia do instalacji wodociągowej o ciśnieniu nie przekraczającym 0,6 MPa. Jeżeli ciśnienie w instalacji przekracza 0,6 MPa, należy zainstalować przed wymiennikiem reduktor ciśnienia. Wymiennik należy podłączyć do sieci wodociągowej w następujący sposób: - do króćca doprowadzającego zimną wodę użytkową [ZW] zamontować zawór bezpieczeństwa o ciśnieniu otwarcia 6 bar* między zbiornikiem a zaworem bezpieczeństwa a także na jego wylocie nie może znajdować się żaden zawór odcinający ani element dławiący przepływ; zawór bezpieczeństwa musi być zamontowany w taki sposób, aby był widoczny wyciek wody, - wymiennik z zamontowanym zaworem bezpieczeństwa podłączyć do instalacji wodociągowej, - na doprowadzeniu zimnej wody zainstalować zawór odcinający. Wyprowadzenie ciepłej wody użytkowej należy podłączyć do króćca 3/4″, który znajduje się na górnej części wymiennika. Każdy wymiennik wyposażony jest w króciec 3/4″ przeznaczony do podłączenia cyrkulacji c.w.u. *Należy zastosować zawór bezpieczeństwa dobrany do mocy źródła ciepła. Montaż zaworu bezpieczeństwa o nieodpowiedniej przepustowości może doprowadzić do nadmiernego wzrostu ciśnienia w wymienniku i w efekcie do rozszczelnienia. W takim przypadku gwarancja nie obejmuje powstałych szkód.5 PL;DE;EN;ES;FR;-078_f.1214

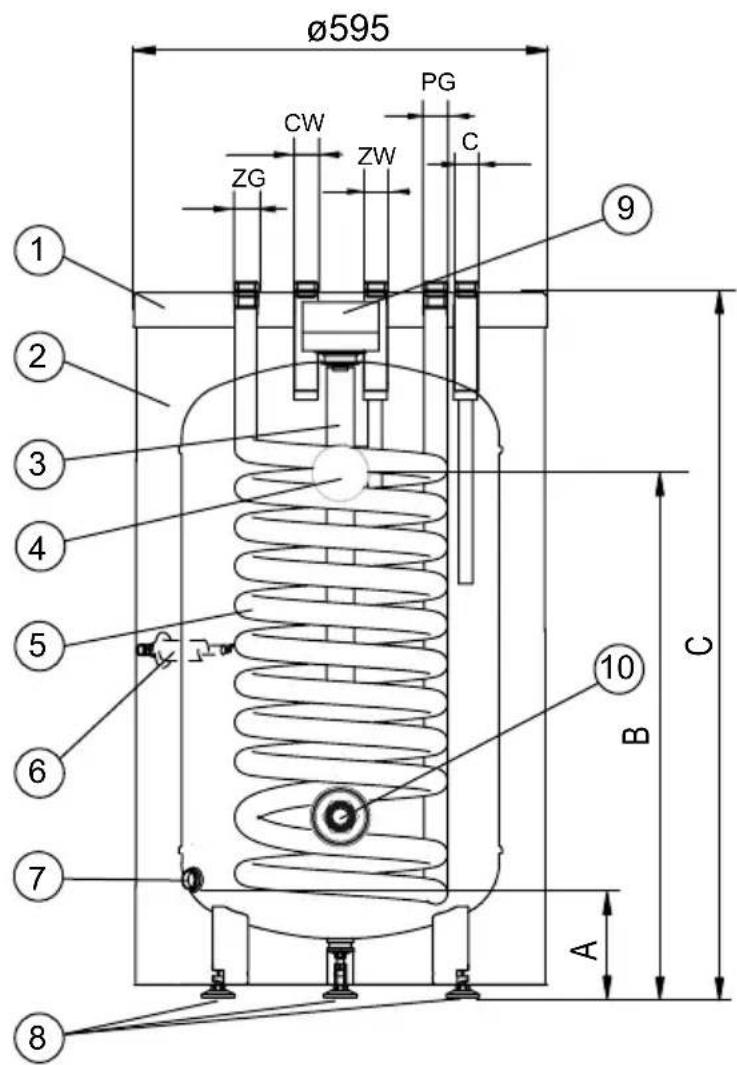

[1] - pokrywa górna [2] - izolacja termiczna [3] - anoda magnezowa [4] - termometr [5] - wężownica grzejna [6] - rurka czujnika [7] - króciec spustowy 1/2” [8] - stopki [9] - zaślepka [10] - króciec grzałki elektrycznej (korek 1½”) ZW - zimna woda (rurka PEX-AL-PEX) CW - ciepła woda C - cyrkulacja ZG - zasilanie czynnikiem grzewczym wężownicy PG - powrót czynnika grzewczego z wężownicy A-C - wymiary określone w tabeli 30°

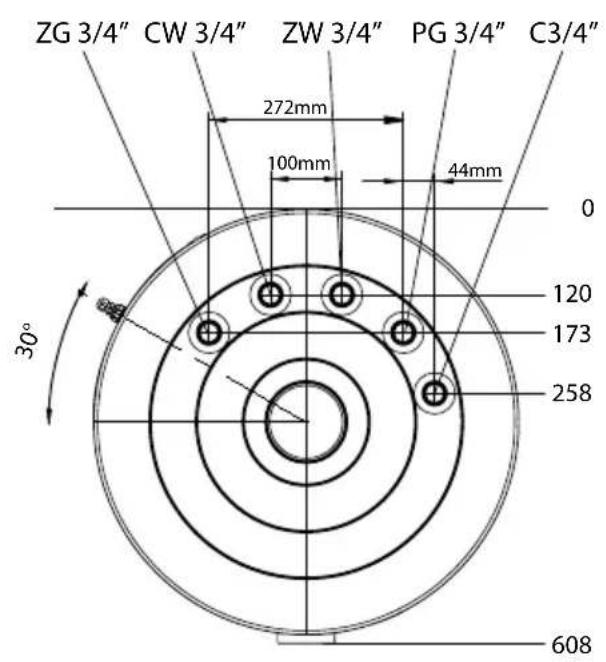

100mm 44mm 272mm ZW 3/4” PG 3/4”CW 3/4”ZG 3/4” C3/4” Wymiary SWK100 SWK120 SWK140 A 127 B 643 705 816 C 906 1018 11406 Uruchomienie Przed uruchomieniem wymiennika należy zaślepić króciec spustowy np. wkręcając zawór, po czym optycznie sprawdzić podłączenie urządzenia oraz prawidłowość montażu zgodnie ze schematami. Wymiennik należy napełnić wodą: - otworzyć zawór na doprowadzeniu zimnej wody, - otworzyć zawór poboru ciepłej wody w instalacji (wypływ pełnego strumienia wody bez pęcherzy powietrza świadczy o napełnieniu zbiornika), - zamknąć zawory czerpalne, Otworzyć zawory łączące instalację grzewczą z wymiennikiem. Sprawdzić szczelność połączeń po stronie wody użytkowej i po stronie czynnika grzewczego. Sprawdzić działanie zaworu bezpieczeństwa (zgodnie z instrukcją producenta zaworu). Eksploatacja Wymienniki są bezpieczne i niezawodne w eksploatacji pod warunkiem przestrzegania poniższych zasad:

• Co 14 dni należy sprawdzić działanie zaworu bezpieczeństwa, (jeżeli nie nastąpi wypływ wody zawór jest niesprawny i nie wolno eksploatować wymiennika).

• Czyścić okresowo zbiornik z nagromadzonych osadów. Częstotliwość czyszczenia zbiornika zależy od twardości wody występującej na danym terenie. Czynność tę należy zlecić zakładowi serwisowemu.

• Raz w roku należy sprawdzić anodę magnezową.

• Co 18 miesięcy należy bezwzględnie wymieniać anodę magnezową. - wymiana anody [3]: zdjąć zaślepkę anody [9], wyjąć znajdujący się pod nią krążek izolacji, zamknąć zawór odcinający na doprowadzeniu zimnej wody, otworzyć zawór ciepłej wody na baterii, otworzyć zawór spustowy, spuścić taką ilość wody z instalacji, aby można było wymienić anodę nie powodując zalania pomieszczenia, odkręcić korek i wykręcić anodę.

• W celach higienicznych należy okresowo podgrzewać wodę powyżej 70°C.

• Wszelkie nieprawidłowości w pracy urządzenia należy zgłaszać do zakładu serwisowego.

• Zaleca się zaizolowanie termiczne rury odprowadzającej oraz rur przyłączeniowych wężownicy w celu zminimalizowania strat ciepła. Wyżej wymienione czynności należy wykonywać we własnym zakresie i nie podlegają one obsłudze gwarancyjnej.7 PL;DE;EN;ES;FR;-078_f.1214 Opróżnianie zbiornika W celu opróżnienia zbiornika z wody należy:

• zamknąć zawory łączące wymiennik z obiegiem grzejnym,

• zamknąć zawór na doprowadzeniu zimnej wody do wymiennika,

• otworzyć zawór ciepłej wody na baterii,

• otworzyć zawór spustowy. Dane techniczne Wymiennik ciepłej wody użytkowej SWK Pojemność znamionowa l 100 120 140 Ciśnienie znamionowe zbiornik MPa 0,6 wężownica 1 Temperatura znamionowa °C 95 Powierzchnia wężownicy m

0,82 1,0 1,1 Pojemność wężownicy dm

5,3 6,4 7,6 Moc wężownicy kW 25* 7,5** 30* 9** 32* 10** Wydajność wężownicy l/h 625*; 185** 750*; 225** 800*; 250** Masa bez wody kg 58 65 72 Anoda magnezowa - kod serwisowy

temperatura wody grzewczej / temperatura wody zasilającej / temperatura wody użytkowej; przepływ wody grzewczej przez wężownicę 2,5m
