Eco Dynamix II - Ventilateur CasaFan - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond
Marque	CasaFan
Modèle	Eco Dynamix II
Diamètre des pales	1320 mm
Hauteur (plafond-pales)	345 mm ou 255 mm selon montage
Poids net	6,8 kg
Tension nominale	100-240 V ~, 50/60 Hz
Puissance moteur max	30 W
Classe de protection	I / IP20
Nombre de vitesses	6 (avec télécommande)
Fonctions	Télécommande, minuterie, inverseur de sens, mémoire de vitesse
Éclairage	Optionnel (non inclus)
Alimentation télécommande	1 pile 9V (6F22)
Distance minimale sol-pales	2,3 m
Entretien	Nettoyer avec un chiffon sec ; vérifier toutes les vis une fois par an
Installation	Réservée à un électricien qualifié ; couper le courant avant intervention
Protections de sécurité	Blocage moteur, surcharge, verrouillage
Matériau des pales	Bois naturel
Contenu de l'emballage	Support de montage, baldaquin, tige d'extension, unité moteur, pales (4), télécommande, visserie
Garantie	Se référer au fabricant

FOIRE AUX QUESTIONS - Eco Dynamix II CasaFan

Comment installer le ventilateur Eco Dynamix II ?

L'installation doit être réalisée par un électricien qualifié. Avant toute intervention, coupez le courant au niveau du disjoncteur. Fixez le support de montage au plafond (capacité de charge min. 48 kg), assemblez la tige, le baldaquin et l'unité moteur, puis raccordez les câbles au bornier. Le ventilateur doit être complètement assemblé avant mise sous tension.

Comment appairer la télécommande avec le ventilateur ?

Insérez une pile 9V dans la télécommande sans appuyer sur aucune touche. Mettez le ventilateur sous tension. Dans les 60 secondes, appuyez sur le bouton OFF jusqu'à entendre deux bips. Ensuite, dans les 120 secondes, appuyez sur FAN jusqu'à trois bips : le moteur effectue un apprentissage automatique des pales.

Que faire si le ventilateur ne démarre pas ?

Vérifiez les fusibles et l'alimentation électrique. Assurez-vous que le ventilateur est correctement connecté au secteur. Réinitialisez le codage de la télécommande ou changez la pile. Vérifiez que l'interrupteur principal du moteur est en position marche.

Le ventilateur fait du bruit, que faire ?

Vérifiez que toutes les vis sont bien serrées, en particulier celles de la tige et des pales. Laissez le ventilateur fonctionner 24 heures : les bruits de roulement disparaissent souvent après ce rodage. Si le bruit persiste, contactez un professionnel.

Le ventilateur vibre excessivement, comment y remédier ?

Les vis mal serrées sont la cause principale des vibrations. Resservez toutes les vis, notamment celles de la tige d'extension et des supports de pales. Vérifiez aussi que le support de montage est solidement ancré dans le plafond.

Peut-on utiliser le ventilateur dans une salle de bain ou un garage ?

Non, le ventilateur est conçu pour un usage intérieur dans des locaux secs. Il ne doit pas être utilisé dans des pièces humides, des garages ou en extérieur. La classe de protection IP20 ne garantit pas l'étanchéité.

Comment nettoyer le ventilateur ?

Avant tout nettoyant, coupez le courant au disjoncteur. N'utilisez pas d'eau ni de produits alcalins ou d'essence. Essuyez les pales et le moteur avec un chiffon sec. Effectuez un contrôle annuel de toutes les vis.

Comment changer le sens de rotation du ventilateur ?

Appuyez sur la touche « F/R » de la télécommande pour inverser le sens de rotation. En été, les pales tournent dans le sens antihoraire pour créer un flux d'air rafraîchissant ; en hiver, dans le sens horaire pour redistribuer la chaleur.

La télécommande ne fonctionne plus, que faire ?

Remplacez la pile 9V (type 6F22). Si le problème persiste, répétez la procédure d'apprentissage (codage). Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le récepteur du ventilateur.

Comment éliminer le ventilateur en fin de vie ?

Ne jetez pas l'appareil dans les ordures ménagères. Rapportez-le à un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) conformément à la directive 2012/19/EU. Les piles usagées doivent être déposées dans les conteneurs prévus à cet effet.

MODE D'EMPLOI Eco Dynamix II CasaFan

Consigne de sécurité....2, 10–12

Pièce détachée 28–29

Montage du support de plafond....32–34

Raccordement électrique 41

Assemblage 35-43

Mise en service / Recodage....44–46

Fonctionnement 47–49

Dépannage....52

Nettoyage / Maintenance 52

Conseils et astuces....59, 62

Mise au rebut....63

ES

INDICE

Montage plafondbeugel.... 32–34

A propos du mode d'emploi

Lisez attentivement le mode d'emploi avant d'utiliser le ventilateur CasaFan. Pour la sécurité des personnes, il est important de suivre ces instructions !

Explication des symboles:
AVERTISSEMENT : Tension électrique !	ATTENTION
Vous avertit d’un danger immédiat pour la vie. Indique les risques pour votre santé et les éventuels risques de blessure.
Les appareils électriques présentent un danger de mort par électrocution s’ils sont mal utilisés, mal installés ou si les consignes de sécurité ne sont pas respectées !

CONSIGNES DE SÉCURITÉ

- Gardez le mode d'emploi à portée de main. Ne donnez jamais le ventilateur à une autre personne sans son mode d'emploi.

- Ce ventilateur sert à la circulation de l'air ambiant sec. L'utilisation dans des machines, à l'extérieur, dans des garages ainsi que des locaux humides, exposés aux risques d'explosion est interdite.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'une supervision appropriée ou des instructions détaillées pour utiliser l'appareil en toute sécurité aient été données et qu'elles comprennent les risques encourus.

- Nettoyage et entretien utilisateur ne doit pas être fait par des enfants sans surveillance.

- Si un mouvement de pendule inhabituel est observé, cesser de l'utiliser cesse immédiatement d'utiliser le ventilateur de plafond et contacter le fabricant, son agent de service ou une personne qualifiée dans le cadre.

- Le système de suspension doit être installé par le fabricant, son service clientèle ou des personnes dûment qualifiées utilisant des pièces de rechange d'origine,

- Les pièces de la suspension de sécurité ne peuvent être remplacées que par le fabricant, un partenaire de service ou une person-

FR

ne dûment qualifiée et uniquement avec des pièces de rechange d'origine.

- Avant d'accéder au raccordement et à l'installation, le courant doit être coupé à tous les pôles (fusible dans la boîte à fusibles).

- Les enfants ne doivent pas jouer avec l'appareil.

- Avant de nettoyer ou d'entretenir le ventilateur, éteignez-le ou coupez le courant en coupant le fusible dans la boîte à fusibles.

- Le raccordement électrique et l'entretien électrique de ce ventilateur ne peuvent être effectués que par un électricien formé, un électricien qualifié ou une personne dûment qualifiée.

- La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.

- Ne faites pas passer les câbles sur des bords tranchants et n'écrasez jamais les câbles pendant l'installation.

- Ne faites fonctionner le ventilateur de plafond que lorsqu'il est complètement assemblé !

- AVERTISSEMENT ! Le raccordement au réseau nécessite un sectionneur bipolaire dont la largeur d'ouverture des contacts est d'au moins 3 mm. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles techniques en vigueur.

- La sécurité électrique du ventilateur n'est garantie que si le système de mise à la terre de l'installation du bâtiment est installé conformément à la réglementation et que le ventilateur y est connecté.

- Le branchement au réseau auquel le ventilateur est raccordé doit être conforme aux normes locales applicables.

- Choisissez un endroit sûr et sécuritaire pour l'assemblage et que le site d'installation choisi permet au ventilateur de tourner librement.

- La structure de la boîte de sortie doit pouvoir supporter le poids 4 fois du ventilateur (en mouvement) minimum.

- La distance entre les pales et le sol, doit être supérieure ou égale à 2,3 m.

- Tenez le ventilateur éloigné des sources de chaleur. La distance minimale par rapport aux radiateurs et aux poêles est de 1,5 m.

- Après le montage complet de votre ventilateur, assurez-vous que toutes les connexions sont parfaitement réalisées et serrer bien les vis et les écrous.

Respectez les consignes d'élimination !

Nos ventilateurs de plafond sont des produits de qualité et conçus pour une longue durée de vie.

• Ne jetez pas un appareil en fin de vie et les piles nécessaires à son fonctionnement dans les ordures ménagères !
• Informez-vous sur les possibilités locales de reprise et de recyclage et utilisez les points de collecte existants dans votre région pour l'élimination.
• Éliminez les matériaux d'emballage qui ne sont plus nécessaires de manière écologique et inaccessibles aux enfants.
• Il existe un risque de suffocation pour les enfants par inhalation ou ingestion de parties de l'emballage.

PIÈCE DÉTACHÉE (Figure A, page 28)

Déballez le ventilateur et comparez le contenu de l'emballage pour vérifier qu'il est complet.

Toutes les parties représentées dans l'illustration doivent être contenues et non endommagées.

Caractéristiques techniques:
Typ Eco NEO III	103 / 132 / 152 / 180	Eco Concept132 / 152	Eco Dynamix II132
Tension nominale 100 - 240 V ~
Fréquence 50/60 Hz
Puissance moteur 18/26/29/30 W (max.) 29/30 W (max.) 30 W (max.)
Classe de protection I/IP20
Vitesses 6 (avec télécommande)
Cotes ∅ x H (mm) env. 1030/1320/1520/1800× 380/290	1320/1520 ×360/270	1320 ×390/200
Distance plafond – pales env. 360/270 mm env. 345/255 env. 345/255
Poids env.	5,8/6,1/6,3/6,6 kg	6,3/6,6 kg	6,8 kg
Lumière optionnelle	disponible comme accessoire
Cycle de maintenance	annuellement
Sous réserve de modifications techniques.

1 Support de montage 9 Couvercle supérieur 16 b. Vis des pales (12×)
② Vis de baldaquin (2×) ⑩ Corde de sécurité (seul Eco Neo III + Eco Concept)
3 Bornier de raccordement 11 Câble de connexion 17 Vis des support des pales (8×)
4 Baldaquin 12 Support tige de plafond 18 Couvercle inférieur
5 Anneau de couverture 13 Vis de serrage (2×) 19 Vis à bois (2×)
6 Tige d'extension avec hémiechère 14 Unité moteur 20 Crochet corde de sécurité
7 Goupille de sécurité 15 Pales (4×) Télécommande 21
8 Goupille d'arrêt 16 a. Support des pales (3×)

IT COMPONENTI

AVERTISSEMENT : Risque de choc électrique ! Avant de commencer l'installation, coupez l'alimentation électrique au niveau du boîtier principal ou coupez le

courant en retirant le fusible.

ATTENTION : Respecter toutes les consignes de montage. Une installation incorrecte peut entraîner des blessures et des dommages matériels.

- Le lieu d'installation (plafond) doit avoir une capacité de charge d'au moins 48 kg. - Utilisez uniquement pour votre type de plafond vis et chevilles (non fournies) appropriées.

1 Fixer le support de montage 1 la votre plafond. Serrez les vis.
2 Dévissez les deux vis de l'auvent ② peu près à mi-chemin.

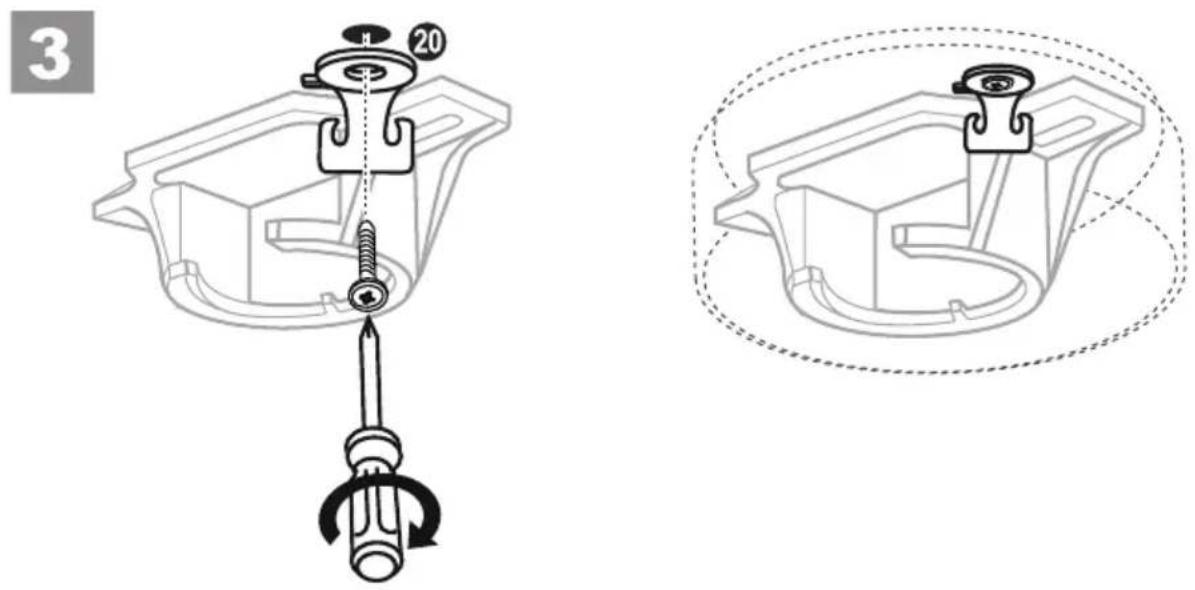

3 Fixer le crochet pour la corde de sécurité au plafond comme indiqué.

FR Retirez les 3 serrures de transport l'unité moteur.

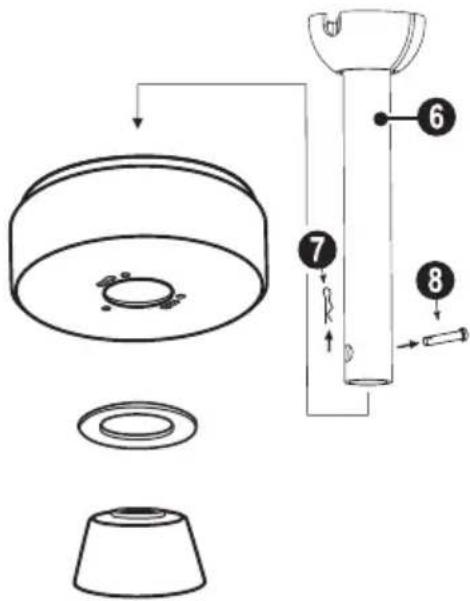

FR Retirez l'épingle et la goupille de sécurité de la tige de plafond et réservez les pour une utilisation ultérieure. Assembler le baldaquin, le a nneau de couverture et la cache supérieur avec la tige.

FR Suspendez le ventilateur de plafond pré-assemblé dans le support de fixation au plafond. Placer la corde de sécurité dans le crochet prévu et tirez-la fermement vers le bas, de manière à la bloquer dans le crochet et l'empêcher de ressortir.

Visser 2, 3 ou 4 pales avec 2 vis chacune aux trous avec les repères 3/4, selon vos souhaits.

FR - Connectez les câbles avec la tension du secteur à la bornier de raccordement.

- Branchez les deux connecteurs ensemble pour alimenter le moteur.

FR Votre ventilateur est maintenant prêt pour la mise en service.

• Plusieurs ventilateurs de plafond peuvent être connectés à une seule télécommande.
• Si plusieurs ventilateurs de la portée radio doivent être programmés sur leur propre émetteur portatif, seul le ventilateur à programmer doit être mis en marche ; il en va de même pour la reprogrammation et l'apprentissage de nouvelles tailles et de nouveaux numéros de pales.

IT NOTA SUL TELECOMANDO

FR Insérer 1 pile type 6F22 (9V) dans l'émetteur de la télécommande. N'appuyez sur aucune touche !

FR Allumez l'alimentation électrique du ventilateur de plafond (fusible et Interrupteur principal sur le dessus du moteur).

FR Au cours des 60 premières secondes après la mise sous tension: Appuyez sur le bouton « OFF » jusqu'à ce que vous entendiez deux bips sonores pour confi rmer.

FR Enseignement de la taille et du nombre des pales

FR Dans les 120 premières secondes après la mise sous tension et la mise en place de la batterie : Appuyez sur la touche « FAN » jusqu'à ce que vous entendiez 3 tonalités BEEP.

• Le moteur passe alors de la vitesse maximale à l'arrêt. Le niveau le plus élevé s'affi che sur l'écran de la télécommande.
• A la fin de la procédure d'apprentissage, 3 autres tonalités BEEP reten- tissent pour confi rmer. Votre ventilateur de plafond est maintenant prêt à fonctionner.

FR Appuyez sur le bouton « FAN » pour allumer le ventilateur en première vitesse.

FR Chaque pression sur le bouton « FAN » enclenche la vitesse supérieure.

FR Appuyez sur « F/R » pour changer le sens de rotation.

FR La fonction minuterie est activée en appuyant sur le bouton pendant que le ventilateur fonctionne. Le ventilateur s'arrêtera après écoulement de la durée programmée.

FR Chaque pression supplémentaire sur ce bouton augmente la durée de fonctionnement d'une heure.

FR Appuyez sur le « OFF » pour éteindre le ventilateur de plafond.

FR Appuyez sur le bouton « LIGHT » pour allumer l'éclairage optionne.

REMARQUE: L'éclairage est en option et non inclus avec votre ventilateur de plafond.

FR Appuyez à nouveau sur le bouton «LIGHT» pour éteindre l'éclairage en option.

FR CONSEILS EN VUE DE REMÉDIER AUX INCIDENTS
Incident Remède
Le ventilateur ne se met pas en marche	- Vérifiez les fusibles du secteur et les autres connexions.- Vérifiez si le ventilateur est correctement connecté au secteur.- Répéter le codage de la commande à distance- Changez la pile de l’émetteur portatif si nécessaire.- Mettez l'interrupteur principal du moteur en marche (page 45).
Le ventilateur émet des bruits	- Vérifiez si toutes les vis sont correctement serrées.- Laissez au ventilateur et aux roulements une période de rodage de 24 heures. La plupart des bruits disparaissent après ce lapse de temps.
Le ventilateur vibre trop	- Toutes les vis lors du montage du ventilateur, en particulier celles qui touchent la tige d'extension, ont une fonction importante. Vis Non serrés sont la principale cause des déséquilibres. Faire S'il vous plaît assurer que toutes les vis sont serrées.- Toutes les pales ont été pesées et groupées en fonction de leur poids. Le bois est un matériau naturel. La densité peut varier et provoquer des vibrations même si toutes les pales présentent le même poids. Dans certaines circonstances, les vis sont différents serrés. S'il vous plaît corriger cela.REMARQUE: Faible déséquilibres jusqu'à environ 10 mm du centre sont normaux avec des pales en bois naturel et ne manquent pas.- Vérifiez si le support de montage est correctement ancrée dans le plafond.
Important :L'ouverture de l'appareil et les réparations sont l'affaire exclusive d'un électricien qualifié !

AVERTISSEMENT : Risque de choc électrique ! Coupez le courant au niveau de a boîte à fusibles ou du disjoncteur avant de nettoyer ou d'entretenir votre ventilateur.

• N'utilisez jamais d'eau pour nettoyer votre ventilateur de plafond. L'appareil ne doit pas se mouiller.
• N'utilisez pas d'alcalis ou d'essence pour le nettoyage.
• Nettoyer les pales et le moteur si nécessaire avec un chiffon sec.

Contrôle régulier

• Vérifiez une fois par an toutes les vis, en particulier celles de la suspension au plafond, pour l'étanchéité.
• Vérifier les connexions électriques pour une connexion correcte.

FR Conseils et astuces

Protection Lock: L'électronique du moteur EC / DC a une fonction de sécurité intégrée contre le blocage et le freinage pendant le fonctionnement. Si des objets bloquent l'aile ou le moteur, le moteur arrête et tente après environ 30 secondes pour exécuter. Si cela échoue, l'électronique commute en mode de verrouillage. S'il vous plaît supprimer les obstacles et réinitialiser l'électronique.

Réinitialiser: Tourner l'émetteur de la télécommande du moteur. Tournez après 5 secondes à nouveau.

Protection contre les surcharges (limite de courant): L'électronique limite le débit de courant maximum. Si des raisons inconnues respectives sur la valeur maximale, elle est limitée. Cette mesure vise à protéger le moteur et l'électronique.

Conseils

1. Si votre ventilateur après puissance commence, cela est dû à la fonction de mémoire de l'électronique. Elle se souvient du dernier réglage avant de couper l'alimentation électrique.
2. Lorsque le ventilateur de plafond ou la lumière en option ne fonctionne pas, éteindre l'appareil pendant au moins 5 secondes, puis tourner à nouveau. En cas de doute, s'il vous plaît répéter le codage du ventilateur de plafond avec la télécommande.
3. Pour programmer le «mode d'apprentissage», il est nécessaire que chaque ventilateur séparé individuellement la zone de réception de la tension (par exemple, avec un interrupteur mural).
4. En fonction de la position du moteur, le moteur devra se déplacer brièvement vers l'avant puis vers l'arrière, ce qui est tout à fait normal.

FR 1. La longueur de la marque.

1. J'ai scié la tige.
2. Percez un trou.
3. Ebavurez le bord coupé et le trou.

- Ne jetez jamais l'appareil dans les ordures ménagères normales.

Pour les appareils portant le symbole ci-contre, utilisez les points de collecte locaux pour le retour des anciens appareils électriques, conformément à la directive européenne DEEE, 2012/19/EU. Pour savoir comment retourner gratuitement les déchets d'équipements électriques et électroniques, veuillez contacter votre autorité locale.

- Ne pas jeter les piles dans les ordures ménagères normales.

Les piles usagées ne doivent pas être jetées dans les ordures ménagères, mais doivent être éliminées correctement dans l'Union européenne, conformément à la directive 2006/66/CE. Pour obtenir des informations sur le retour gratuit des piles usagées, contactez votre revendeur ou votre administration communale. Veuillez éliminer les piles conformément aux dispositions légales en vigueur.

En les jetant séparément, vous apportez votre contribution au recyclage des matières premières et à la protection de l'environnement.

SMALTIMENTO

CasaFan se réserve d'apportertous changements susceptibles d'améliorer les produits en vente.
