Tipo di prodotto	Ventilatore a soffitto
Marca	CasaFan
Modello	Eco Dynamix II
Diametro delle pale	1320 mm
Altezza (soffitto-pale)	345 mm o 255 mm a seconda del montaggio
Peso netto	6,8 kg
Tensione nominale	100-240 V ~, 50/60 Hz
Potenza motore max	30 W
Classe di protezione	I / IP20
Numero di velocità	6 (con telecomando)
Funzioni	Telecomando, timer, inversione di senso, memoria di velocità
Illuminazione	Opzionale (non incluso)
Alimentazione telecomando	1 pila 9V (6F22)
Distanza minima pavimento-pale	2,3 m
Manutenzione	Pulire con un panno asciutto; controllare tutte le viti una volta all'anno
Installazione	Riservata a un elettricista qualificato; staccare la corrente prima dell'intervento
Protezioni di sicurezza	Blocco motore, sovraccarico, bloccaggio
Materiale delle pale	Legno naturale
Contenuto della confezione	Staffa di montaggio, cappellotto, asta di prolunga, unità motore, pale (4), telecomando, viti
Garanzia	Fare riferimento al produttore

Domande frequenti - Eco Dynamix II CasaFan

Come installare il ventilatore Eco Dynamix II?

L'installazione deve essere eseguita da un elettricista qualificato. Prima di qualsiasi intervento, staccare la corrente dal quadro elettrico. Fissare la staffa di montaggio al soffitto (portata minima 48 kg), assemblare l'asta, il cappellotto e l'unità motore, quindi collegare i cavi alla morsettiera. Il ventilatore deve essere completamente assemblato prima di essere messo in tensione.

Come abbinare il telecomando al ventilatore?

Inserire una pila 9V nel telecomando senza premere alcun tasto. Accendere il ventilatore. Entro 60 secondi, premere il pulsante OFF fino a sentire due bip. Quindi, entro 120 secondi, premere FAN fino a tre bip: il motore esegue un apprendimento automatico delle pale.

Cosa fare se il ventilatore non si avvia?

Controllare i fusibili e l'alimentazione elettrica. Assicurarsi che il ventilatore sia correttamente collegato alla rete. Ripristinare la codifica del telecomando o cambiare la pila. Verificare che l'interruttore principale del motore sia in posizione di accensione.

Il ventilatore fa rumore, cosa fare?

Verificare che tutte le viti siano ben serrate, in particolare quelle dell'asta e delle pale. Lasciare funzionare il ventilatore per 24 ore: i rumori di rotolamento spesso scompaiono dopo questo rodaggio. Se il rumore persiste, contattare un professionista.

Il ventilatore vibra eccessivamente, come rimediare?

Le viti non serrate sono la causa principale delle vibrazioni. Stringere tutte le viti, in particolare quelle dell'asta di prolunga e dei supporti delle pale. Verificare anche che la staffa di montaggio sia saldamente ancorata al soffitto.

Si può usare il ventilatore in un bagno o in un garage?

No, il ventilatore è progettato per uso interno in ambienti asciutti. Non deve essere utilizzato in stanze umide, garage o all'esterno. La classe di protezione IP20 non garantisce l'impermeabilità.

Come pulire il ventilatore?

Prima di qualsiasi pulizia, staccare la corrente dal quadro elettrico. Non usare acqua né prodotti alcalini o benzina. Asciugare le pale e il motore con un panno asciutto. Effettuare un controllo annuale di tutte le viti.

Come cambiare il senso di rotazione del ventilatore?

Premere il tasto « F/R » del telecomando per invertire il senso di rotazione. In estate, le pale girano in senso antiorario per creare un flusso d'aria rinfrescante; in inverno, in senso orario per redistribuire il calore.

Il telecomando non funziona più, cosa fare?

Sostituire la pila 9V (tipo 6F22). Se il problema persiste, ripetere la procedura di apprendimento (codifica). Assicurarsi che nessun ostacolo blocchi il segnale tra il telecomando e il ricevitore del ventilatore.

Come smaltire il ventilatore a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Consegnarlo a un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) conformemente alla direttiva 2012/19/UE. Le pile usate devono essere smaltite negli appositi contenitori.

MANUALE UTENTE Eco Dynamix II CasaFan

Avviso di sicurezza 2, 13–15

Componenti 28–29

Montaggio della staffa a soffitto.... 32–34

Collegamento elettrico.... 41

Montaggio.... 35-43

Messa in funzione/Ricodificare ...... 44–46

Funzionamento 47–49

Risoluzione dei problemi....53

Pulizia/Manutenzione....53

Suggerimenti e consigli....59, 62

Smaltimento 63

CZ

OBSAH

Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore CasaFan, leggere attentamente le istruzioni per il montaggio e l'uso. Per la sicurezza delle persone è importante seguire queste istruzioni!

Significato dei simboli:
AVVERTENZA: Tensione elettrica!	ATTENZIONE
Vi avverte di un pericolo immediato per la vita.	Indica rischi per la salute e possibili danni alle cose.
Con i dispositivi elettrici, c'è pericolo di morte per scosse elettriche se utilizzati in modo improprio, installati in modo errato o se non vengono rispettate le istruzioni di sicurezza!

NDICAZIONI DI SICUREZZA

- Tenere le istruzioni per l'uso a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

- Il ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione.

- Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, se non siano controllati o istruiti all'uso dell'apparecchio in modo sicuro e capisce l'rischi coinvolti.

- Pulizia e manutenzione utente non deve essere fatta da bambini senza supervisione.

- Se si osserva un movimento a pendolo insolito, smettere di usarlo immediatamente cessare di utilizzare il ventilatore a soffitto e contattare il costruttore o dal suo servizio o una persona qualificata in connessione.

- I componenti delle sospensioni di sicurezza possono essere sostituiti solo dal produttore, da un partner di assistenza o da una persona adeguatamente qualificata e solo con ricambi originali.

- Il montaggio del sistema di sospensione deve essere eseguito dal costruttore, dal suo partner di assistenza o da persone adeguata-

IT

• mente qualificate, utilizzando pezzi di ricambio originali.
• Prima di accedere al collegamento e all'installazione, l'alimentazione deve essere disinserita su tutti i poli (fusibile nella scatola dei fusibili).
• I bambini non devono giocare con l'apparecchio.
• Accertarsi che il ventilatore sia scollegato dalla rete elettrica (Fusibile!), prima di effettuare la pulizia e la manutenzione.
• Il collegamento elettrico e la manutenzione elettrica di questo ventilatore possono essere eseguiti solo da un elettricista specializzato, da un elettricista qualificato o da una persona adeguata-mente qualificata.
• I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione.
• Non condurre i cavi su spigoli vivi e non spremere mai i cavi durante l'installazione!
• L'apparecchio può essere utilizzato solo a montaggio completato!

- AVVERTENZA ! Il collegamento alla rete elettrica richiede un sezionatore bipolare con un'ampiezza di apertura dei contatti di almeno 3 mm. Il dispositivo di isolamento deve essere integrato nel cablaggio fisso secondo le norme tecniche vigenti.

• La sicurezza elettrica del ventilatore è garantita solo se il sistema di messa a terra dell'impianto dell'edificio è installato secondo le norme e se il ventilatore è collegato ad esso.
• Il collegamento alla rete elettrica a cui è collegato il ventilatore deve essere conforme alle norme locali vigenti.
• Scegliere una posizione sicura non pericolosi per l'installazione. Assicurarsi che non siano presenti ostacoli nel raggio di rotazione.
• La struttura del soffitto deve essere in grado di sopportare 4 volte il peso del ventilatore (a causa del movimento).
• Tenere il ventilatore lontano da fonti di calore. La distanza minima da riscaldatori radianti e stufe è di 1,5 m.
• Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m.
• Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Osservare le note sullo smaltimento!

I nostri ventilatori da soffitto sono prodotti di qualità e progettati per una lunga durata.

- Non smaltire l'apparecchio al termine della sua vita utile e le batterie necessarie per il funzionamento dell'apparecchio nei rifiuti domestici!

- Informatevi sulle possibilità di restituzione e riciclaggio locali e utilizzate i punti di raccolta esistenti nella vostra zona per lo smaltimento.

- Smaltire il materiale d'imballaggio non più necessario in modo ecologico e inaccessibile ai bambini.

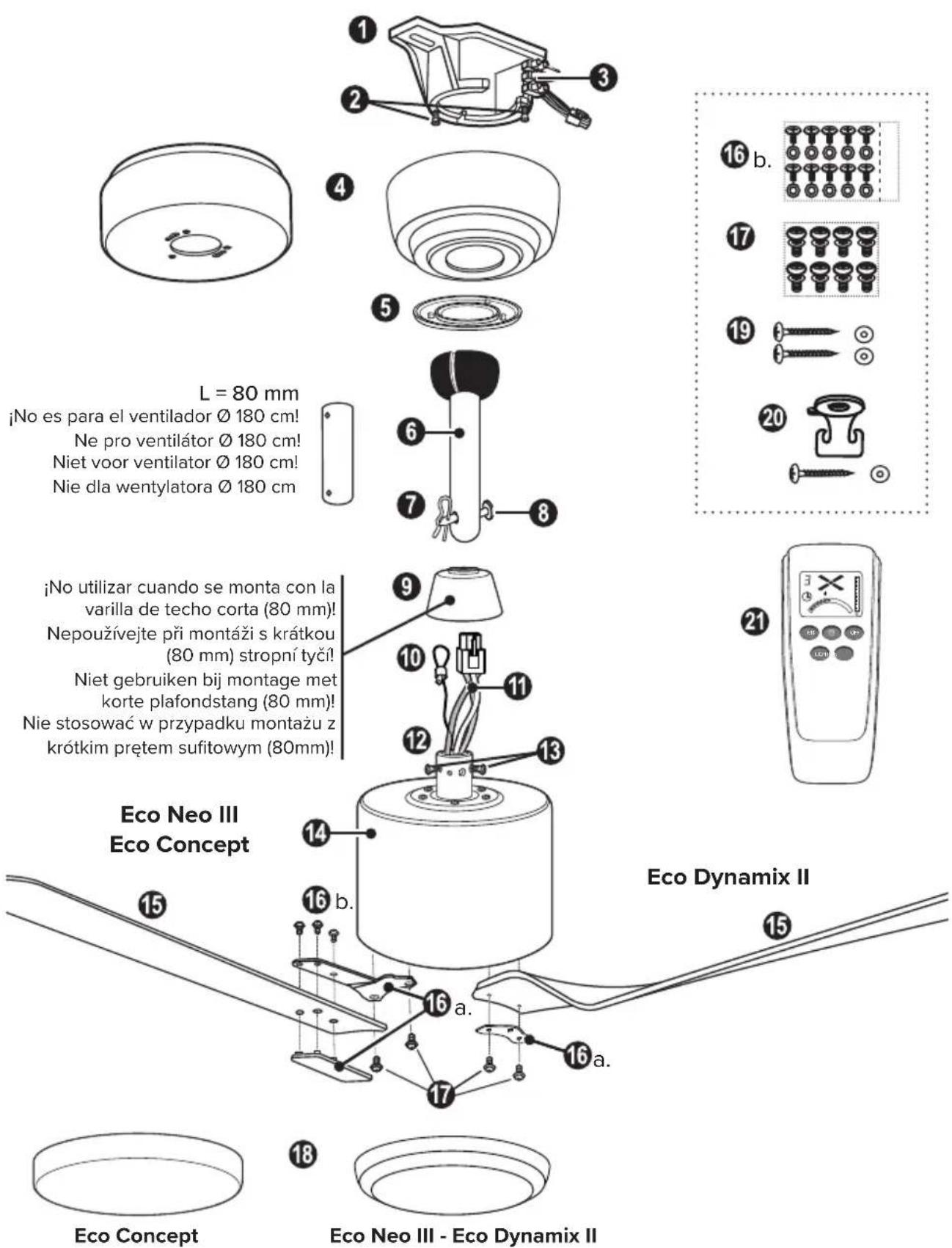

COMPONENTI (Figura A, pagina 28)

Disimballare il ventilatore e confrontare il contenuto della confezione per verificarne la completezza.

Tutte le parti mostrate nell'illustrazione devono essere contenute e non danneggiate.

Dati tecnici:
Tipo	Eco NEO III103 / 132 / 152 / 180	Eco Concept132 / 152	Eco Dynamix II132
Tensione di rete	100 - 240 V~
Frequenza	50/60 Hz
Potenza motore	18/26/29/30 W (max.)	29/30 W (max.) 30	W (max.)
Classe di protezione	I/IP20
Regolazioni velocità 6 (con telecomando)
Dimensione × A (mm) ca.	1030/1320/1520/1800× 380/290	1320/1520 ×360/270	1320 ×390/200
Distanza soffitto – palesca.	ca. 360/270 mm ca.	345/255 ca. 345/	255
Peso	5,8/6,1/6,3/6,6 kg 6	3/6,6 kg 6,8 kg
Luce opzionale disponibile come accessorio
Ciclo di manutenzione annualmente
Con riserva di modifiche tecniche.

1 Staffa di montaggio 9 Copertura superiore 16 b. Vite di pala (12×)
② Vite di baldacchino (2×) Fune di si 10ezza (solo Eco Neo III + Eco Concept)
3 Blocchetto Terminali 11 Cavo di ventilatore 17 Viti per supporto di pales (8×)
4 Baldacchino 12 Collegamento per l'asta soffitto 18 Copertura inferiore
⑤ Anello di copertura ⑬ Vite di serraggio (2×) ⑲ Vite per legno (2×)
6 Asta di prolunga con emisfero 14 Unità motore 20 Gancio fune di sicurezza
7 Coppiglia 15 Pala (4×) Telecomando 21
8 Perno di bloccaggio 16 a. Supporto di pales (4×)

ECO NEO III - ECO CONCEPT ECO DYNAMIX II

IT AVVERTENZA: Pericolo di scossa elettrica! Prima di iniziare l'installazione, spegnere l'alimentazione elettrica alla scatola di alimentazione principale o scollegare l'alimentazione elettrica rimuovendo il fusibile.

ATTENZIONE: Osservare tutte le indicazioni di installazione. Un'installazione non corretta può causare lesioni e danni materiali.

- Luogo di installazione (soffitto) avere una capacità di carico di almeno 48 kg.

- Utilizzare solo per il tipo di soffitto viti e tasselli (non forniti) adatti.

1 Fissare la staffa di montaggio ① al soffitto con 2 viti. Serrare le viti.
2 Svitare le due viti del baldacchino ② circa a metà.
3 Attaccare il gancio per la corda di sicurezza sul soffitto come illustrato.

IT Rimuovere i 3 blocchi di trasporto dal gruppo motore 14

IT Rimuovere il spilla da balia e il spinotto dallo asta di prolunga e metterli per un uso successivo da parte. Mettere il baldacchino, il anello di copertura e il copertura superiore, come mostrato con l'asta soffitto insieme.

IT Appendere la ventiltaore de soffito pre-assemblato nella staffa di montaggio. Tirare la corda di sicurezza nel gancio fornito e tirarlo saldamente, in modo da essere protetti contro saltare fuori.

Avvitare 2, 3 o 4 pales con 2 viti ciascuna ai fori con le marcature 3/4, secondo i vostri desideri.

IT - Collegare i cavi con la tensione di rete alla blocchetto terminali.

- Collegare i due connettori per alimentare il motore.

IT Il tuo ventilatore è ora pronto per il funzionamento iniziale.

• È possibile collegare più ventilatori a soffitto ad un unico telecomando.
• Se più ventole della portata radio devono essere programmate sui propri trasmettitori portatili, deve essere acceso solo il ventilatore attualmente da programmare; lo stesso vale per la riprogrammazione e l'apprendimento di nuove dimensioni e numeri delle pale.

ES NOTA SOBRE EL CONTROL REMOTO

IT Inserire 1 batteria tipo 6F22 (9V) nel trasmettitore del elecomando. Non premere ancora nessun tasto!

IT Accendere l'alimentazione elettrica per il ventilatore a soffi tto (fusibile e Interruttore principale sulla parte superiore del gruppo motore).

IT Entro i primi 60 secondi dopo l'accensione della potenza: Premere il tasto „OFF“ fi nché non si sentono due toni BEEP per confermare.

IT Insegnare le dimensioni e il numero delle pale

IT Entro i primi 120 secondi dopo l'accensione e l'inserimento della batteria: Premere il pulsante „FAN“ fi no a quando si sentono 3 toni BEEP.

• Il motore passa ora dalla velocità massima all'arresto. Il livello massimo viene visualizzato sul display del telecomando.
• Alla fi ne della procedura di apprendimento, altri 3 toni BEEP suoneranno a conferma. Il vostro ventilatore a soffi tto è ora pronto per l'uso.

IT Premere il tasto „FAN“ per accendere il ventilatore a bassa velocità.

IT Ogni volta che si preme il pulsante „FAN“ girare la ventola di un passo più veloce.

IT Premere „F/R“ per cambiare la direzione di rotazione.

IT Premete con il motore acceso il tasto Ⓤ per impostare il timer di spegnimento. Dopo il tempo impostato, la ventola si arresta.

IT Ogni ulteriore premere questo pulsante per aumentare il tempo dopo il quale la ventola si spegne di un'ora.

IT Premere il tasto „OFF“ per spegnere il ventilatore a soffitto.

IT Premere il tasto „LIGHT“ per accendere l'illuminazione opzionale.

NOTA: La lampada è facoltativo e non incluso con il ventilatore a soffitto.

IT Premere nuovamente il tasto „LIGHT“ per accendere l'illuminazione opzionale.

IT ISTRUZIONI PER LA RISOLUZIONE DEI GUASTI
Problema Soluzione
Il ventilatore non parte	- Controllate le protezioni della rete principale e degli altri collegamenti.- Controllate il collegamento del ventilatore alla rete di alimentazione.- Ripetere la codifica del ventilatore con il trasmettitore portatile.- Se necessario, sostituire la batteria del trasmettitore portatile.- Accendere l'interruttore principale del motore (pagina 45).
Il ventilatore fa rumore	- Controllate che tutte le viti siano ben serrate.- Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d'esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è troppo accen-tuato	- Tutte le viti durante il montaggio del ventilatore, in particolare quelle toccano l'asta di prolunga, hanno una funzione importante. Viti non serrate sono la causa principale degli squilibri. Si prega di fare in modo che tutte le viti siano serrate.- Tutte le pale sono state pesate e raggruppate per peso. Il legno è un materiale naturale. Tuttavia, la densità può variare e generare oscillazioni, anche quando le pale hanno lo stesso peso. In determinate circostanze, le viti sono diverse serrati. Si prega di correggere questo.NOTA: Luce squilibri fino a circa 10 mm dal centro sono normali con le pale in legno naturale e non mancano.- Controllare che la staffa di montaggio sia saldamente fissata al soffitto.
Importante: L'apparecchio può essere smontato e riparato solo ed esclusivamente da un elettricista qualificato!

PULIZIA/MANUTENZIONE

AVVERTENZA: Pericolo di scossa elettrica! Spegnere l'alimentazione alla scatola dei fusibili o all'interruttore automatico prima di pulire o fare manutenzione al ventilatore.

• Non utilizzare mai acqua per la pulizia del ventilatore da soffitto. L'apparecchio non deve bagnarsi.
• Non utilizzare benzina o simili detergenti facilmente infiammabili!
• Pulire le pale e il motore, se necessario, con un panno asciutto.

Controllo regolare

• Controllare una volta all'anno tutte le viti, in particolare quelle della sospensione a soffitto, per verificarne la tenuta, se necessario serrare nuovamente.
• Controllare i collegamenti elettrici per un corretto collegamento.

IT Suggerimenti e consigli

Protezione di blocco: L'elettronica del motore EC / DC dispone di una funzione di sicurezza integrata contro il blocco e la frenata durante il funzionamento. Se gli oggetti bloccano l'ala o il motore, il motore si arresta e cerca dopo circa 30 secondi per l'esecuzione. Se questo non funziona, l'elettronica passare in modalità di blocco. Si prega di rimuovere gli ostacoli e ripristinare l'elettronica.

Reset: Attivare il trasmettitore sul telecomando il motore. Girare dopo 5 secondi di nuovo. Protezione da sovraccarico (limite di corrente): L'elettronica limita il flusso di corrente massima. Se rispettive ragioni sconosciute sul valore massimo, è limitata. Questa misura è di proteggere il motore ed elettronica.

Consigli

1. Se la ventola dopo l'avvio di potenza, questo è dovuto alla funzione di memoria dell'elettronica. Si ricorda l'ultima impostazione prima di spegnere l'alimentazione.
2. Quando il ventilatore a soffitto o la luce opzionale non funziona, spegnere l'unità per almeno 5 secondi e poi riaccenderla. In caso di dubbio, si prega di ripetere la codifica del ventilatore a soffitto con il telecomando.
3. Per programmare la „modalità di apprendimento“, è necessario che ogni ventola separata singolarmente la reception dalla tensione (per esempio, con un interruttore a parete).
4. Al momento dell'avvio il motore “cerca” la sua posizione di avvio. A tal fine, a seconda della posizione del motore, un piccolo movimento in avanti e all'indietro è completa-mente normale e necessario.

IT 1. Lunghezza del marchio.

1. Segare l'asta.
2. Praticare un foro.
3. Sbavare il bordo tagliato e il foro.

- Non smaltire mai l'apparecchio nei normali rifiuti domestici.

Per gli apparecchi con il simbolo adiacente, utilizzare i punti di raccolta locali per la restituzione dei vecchi apparecchi elettrici in conformità con la direttiva europea RAEE, 2012/19/EU. Per informazioni su come restituire gratuitamente i rifiuti di apparecchiature elettriche ed elettroniche, contatta la tua autorità locale.

- Non gettare le batterie nei normali rifiuti domestici.

Le batterie usate non appartengono ai rifiuti domestici, ma devono essere smaltite correttamente nell'Unione Europea – in conformità alla direttiva 2006/66/CE. Per informazioni su come restituire gratuitamente le batterie usate, contattate il vostro rivenditore o le autorità locali. Si prega di smaltire le batterie in conformità con le norme di legge applicabili.

Smaltendoli separatamente, si dà il proprio contributo al riciclaggio delle materie prime e alla protezione dell'ambiente.

ES ELIMINACIÓN

CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.
