Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore CasaFan, leggere attentamente le istruzioni per il montaggio e l'uso. Per la sicurezza delle persone è importante seguire queste istruzioni!

Significato dei simboli:
AVVERTENZA: Tensione elettrica!	ATTENZIONE
Vi avverte di un pericolo immediato per la vita.	Indica rischi per la salute e possibili danni alle cose.
Con i dispositivi elettrici, c'è pericolo di morte per scosse elettriche se utilizzati in modo improprio, installati in modo errato o se non vengono rispettate le istruzioni di sicurezza!

INDICAZIONI DI SICUREZZA

• Tenere le istruzioni per l'uso a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

• Il ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione.

• Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, se non siano controllati o istruiti all'uso dell'apparecchio in modo sicuro e capisce l'rischi coinvolti.

• Pulizia e manutenzione utente non deve essere fatta da bambini senza supervisione.

- Se si osserva un movimento a pendolo insolito, smettere di usarlo immediatamente cessare di utilizzare il ventilatore a soffitto e contattare il costruttore o dal suo servizio o una persona qualificata in connessione.

- I componenti delle sospensioni di sicurezza possono essere sostituiti solo dal produttore, da un partner di assistenza o da una persona adeguatamente qualificata e solo con ricambi originali.

- Il montaggio del sistema di sospensione deve essere eseguito dal

IT

costruttore, dal suo partner di assistenza o da persone adeguata- mente qualificate, utilizzando pezzi di ricambio originali.

- Prima di accedere al collegamento e all'installazione, l'alimentazione deve essere disinserita su tutti i poli (fusibile nella scatola dei fusibili).

- I bambini non devono giocare con l'apparecchio.

- Accertarsi che il ventilatore sia scollegato dalla rete elettrica (Fusibile!), prima di effettuare la pulizia e la manutenzione.

- Il collegamento elettrico e la manutenzione elettrica di questo ventilatore possono essere eseguiti solo da un elettricista specializzato, da un elettricista qualificato o da una persona adeguata-mente qualificata.

- I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione.

- L'apparecchio può essere utilizzato solo a montaggio completato!

- AVVERTENZA ! Il collegamento alla rete elettrica richiede un sezionatore bipolare con un'ampiezza di apertura dei contatti di almeno 3 mm. Il dispositivo di isolamento deve essere integrato nel cablaggio fisso secondo le norme tecniche vigenti.

- La sicurezza elettrica del ventilatore è garantita solo se il sistema di messa a terra dell'impianto dell'edificio è installato secondo le norme e collegato al ventilatore.

- Il collegamento alla rete elettrica a cui è collegato il ventilatore deve essere conforme alle norme locali vigenti.

- Scegliere una posizione sicura non pericolosi per l'installazione. Assicurarsi che non siano presenti ostacoli nel raggio di rotazione.

- La struttura del supporto e della scatola d'uscita devono essere in grado di sopportare 4 volto il peso del ventilatore (in movimento).

- Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m.

- Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Osservare le note sullo smaltimento!

I nostri ventilatori da soffitto sono prodotti di qualità e progettati per una lunga durata.

• Non smaltire l'apparecchio al termine della sua vita utile e le batterie necessarie per il funzionamento dell'apparecchio nei rifiuti domestici!
• Informatevi sulle possibilità di restituzione e riciclaggio locali e utilizzate i punti di raccolta esistenti nella vostra zona per lo smaltimento.
• Smaltire il materiale d'imballaggio non più necessario in modo ecologico e inaccessibile ai bambini.

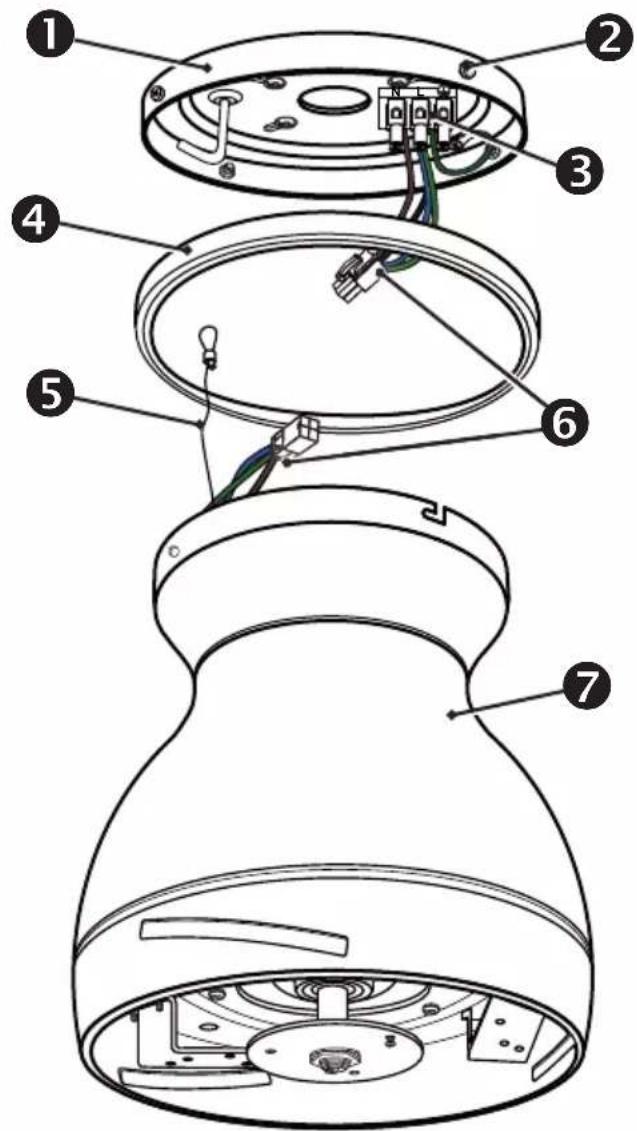

COMPONENTI (Figura A, pagina 28)

Disimballare il ventilatore e confrontare il contenuto della confezione per verificarne la completezza.

Tutte le parti mostrate nell'illustrazione devono essere contenute e non danneggiate.

Dati tecnici:
Tipo Eco Pallas 116 Eco Pallas 142
Tensione di rete 100 - 240 V	~
Frequenza 50/60 Hz
Potenza motore 20 W (max.)	26 W (max.)
Classe di protezione I/IP20
Regolazioni velocità 6 (con telecomando)
Dimensione ∅ × A (mm) ca.	160 × 286 ca. 1420 × 286
Distanza soffitto – pales ca.	240 mm
Peso ca. 6,0 kg ca. 6,2 kg
Luce opzionale PR-LED #3160, #3161
Ciclo di manutenzione	annualmente
Con riserva di modifiche tecniche.

① Staff a a soffi tto
② Vite di calotta (4×)
③ Blocchetto terminali
④ Anello del baldacchino
⑤ Corda di sicurezza
⑥ Cavo di ventilatore
7 Gruppo motore
⑧ Copertura inferiore
⑨ Pale (3×)
10 Telecomando
11 Vite di pale / Rondelle (9×)
12 Viti per soffi tto legno (4×)
13 Set di equilibratura

ECO PALLAS

AVVERTENZA: Pericolo di scossa elettrica! Prima di iniziare l'installazione, spegnere l'alimentazione elettrica alla scatola di alimentazione principale o scollegare

l'alimentazione elettrica rimuovendo il fusibile.

ATTENZIONE: Osservare tutte le indicazioni di installazione. Un'installazione corretta può causare lesioni e danni materiali.

• Luogo di installazione (soffitto) avere una capacità di carico di almeno 25 kg.
• Utilizzare solo per il tipo di soffitto viti e tasselli (non forniti) adatti.

ES

IT Rimuovere le 2 viti contrapposte dalla staffa a soffitto e allentare le altre 2 viti di circa 2 giri.

IT Posizionare l'anello del baldacchino sul gruppo motore e far scorrere l'anello verso il basso.

IT Fissare la staffa a soffitto al soffitto con 4 viti. Utilizzare solo viti e tasselli adatti al tipo di soffitto (non inclusi).

IT Far scorrere la corda di sicurezza sul gancio della staff a a soffi tto e stringerla. - La fune di sicurezza sostiene il motore e vi aiuta nei lavori di collegamento.

IT Inserire l'unità motore con il supporto a baionetta nelle due viti del supporto a soffitto. - Ruotare l'unità motore verso destra fino a quando non scatta in posizione.

IT Inserire nuovamente le 2 viti precedentemente rimosse.

- Serrare tutte e 4 le viti.

IT Far scorrere l'anello del baldacchino sulle viti del supporto a soffi tto.

- Girare l'anello del baldacchino verso destra fi no all'innesto della baionetta.

IT Inserire le pale nell'apertura del blocco motore e fissarla con le viti e le rondelle in dotazione.

- Serrare le viti ma non stringere troppo.

IT Ruotare il coperchio inferiore sull'albero motore. Non stringere troppo, altrimenti il coperchio si danneggia!

Il vostro ventilatore da soffitto è ora pronto per la prima messa in funzione.

• È possibile collegare più ventilatori a soffitto ad un unico telecomando.
• Se più ventole della portata radio devono essere programmate sui propri trasmettitori portatili, deve essere acceso solo il ventilatore attualmente da programmare; lo stesso vale per la riprogrammazione e l'apprendimento di nuove dimensioni e numeri delle pale.

Inserire 1 batteria tipo 6F22 (9V) nel trasmettitore del telecomando. Non premere ancora nessun tasto!

IT Accendere l'alimentazione elettrica per il ventilatore a soffi tto (fusibile).

IT Entro i primi 30 secondi dopo l'accensione della potenza: Premere il tasto

„OFF“ fi nché non si sentono due toni BEEP per confermare.

IT Insegnare le dimensioni e il numero delle pale

IT Entro i primi 30 secondi dopo l'accensione e l'inserimento della batteria: Premere il tasto „FAN“ fi nché non si sentono 3 toni BEEP.

• Il motore passa ora dalla velocità massima all'arresto. Il livello massimo viene visualizzato sul display del telecomando.
• Alla fi ne della procedura di apprendimento, altri 3 toni BEEP suoneranno a conferma. Il vostro ventilatore a soffi tto è ora pronto per l'uso.

IT Premere il tasto „FAN“ per accendere il ventilatore a bassa velocità.

IT Ogni volta che si preme il pulsante „FAN“ girare la ventola di un passo più veloce.

IT Premere „F/R“ per cambiare la direzione di rotazione.

IT Premete con il motore acceso il tasto ⓣ per impostare il timer di spegnimento. Dopo il tempo impostato, la ventola si arresta.

IT Ogni ulteriore premere questo pulsante per aumentare il tempo dopo il quale la ventola si spegne di un'ora.

IT Premere il tasto „OFF“ per spegnere il ventilatore a soffitto.

IT Premere il tasto „LIGHT“ per accendere l'illuminazione opzionale.

NOTA: La lampada è facoltativo e non incluso con il ventilatore a soffitto.

IT Premere nuovamente il tasto „LIGHT“ per accendere l'illuminazione opzionale.

IT ISTRUZIONI PER LA RISOLUZIONE DEI GUASTI
Problema Soluzione
Il ventilatore non parte	- Controllate le protezioni della rete principale e degli altri collegamenti.- Controllate il collegamento del ventilatore alla rete di alimentazione.- Ripetere la codifica del ventilatore con il trasmettitore portatile.- Se necessario, sostituire la batteria del trasmettitore portatile.
Il ventilatore fa rumore	- Controllate che tutte le viti siano ben serrate.- Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d’esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è troppo accen-tuato	- Tutte le viti durante il montaggio del ventilatore, in particolare quelle relative all’asse, hanno una funzione importante. Viti non serrate sono la causa principale degli squilibri.Si prega di fare in modo che tutte le viti siano serrate.- Tutte le pale sono state pesate e raggruppate per peso. Il legno è un materiale naturale. Tuttavia, la densità può variare e gene-rare oscillazioni, anche quando le pale hanno lo stesso peso. In determinate circostanze, le viti sono diverse serrati. Si prega di correggere questo.NOTA: Luce squilibri fino a circa 10 mm dal centro sono normali con le ali in legno naturale e non mancano.- Controllare che la piastra di montaggio sia saldamente fissata al soffitto.
Importante: L’apparecchio può essere smontato e riparato solo ed esclusivamente da un tecnico specializzato!

PULIZIA/MANUTENZIONE

AVVERTENZA: Pericolo di scossa elettrica! Spegnere l'alimentazione alla scatola dei fusibili o all'interruttore automatico prima di pulire o fare manutenzione al ventilatore.

• Non utilizzare mai acqua per la pulizia del ventilatore da soffitto. L'apparecchio non deve bagnarsi.
• Non utilizzare benzina o simili detergenti facilmente infiammabili!
• Pulire le pale e il motore, se necessario, con un panno asciutto.

Controllo regolare

• Controllare una volta all'anno tutte le viti, in particolare quelle della sospensione a soffitto, per verificarne la tenuta, se necessario serrare nuovamente.
• Controllare i collegamenti elettrici per un corretto collegamento.

IT Suggerimenti e consigli

Protezione di blocco: L'elettronica del motore EC / DC dispone di una funzione di sicurezza integrata contro il blocco e la frenata durante il funzionamento. Se gli oggetti bloccano l'ala o il motore, il motore si arresta e cerca dopo circa 30 secondi per l'esecuzione. Se questo non funziona, l'elettronica passare in modalità di blocco. Si prega di rimuovere gli ostacoli e ripristinare l'elettronica.

Reset: Attivare il trasmettitore sul telecomando il motore. Girare dopo 5 secondi di nuovo.

Protezione da sovraccarico (limite di corrente): L'elettronica limita il flusso di corrente massima. Se rispettive ragioni sconosciute sul valore massimo, è limitata. Questa misura è di proteggere il motore ed elettronica.

Consigli

1. Se la ventola dopo l'avvio di potenza, questo è dovuto alla funzione di memoria dell'elettronica. Si ricorda l'ultima impostazione prima di spegnere l'alimentazione.
2. Quando il ventilatore a soffitto o la luce opzionale non funziona, spegnere l'unità per almeno 5 secondi e poi riaccenderla. In caso di dubbio, si prega di ripetere la codifica del ventilatore a soffitto con il telecomando.
3. Per programmare la „modalità di apprendimento“, è necessario che ogni ventola separata singolarmente la reception dalla tensione (per esempio, con un interruttore a parete).
4. Al momento dell'avvio il motore “cerca” la sua posizione di avvio. A tal fine, a seconda della posizione del motore, un piccolo movimento in avanti e all'indietro è completa-mente normale e necessario.

Questo prodotto è conforme alla Direttiva UE 2012/19/UE. Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previstem dalla vigente legislazione sui rifiuti. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti o al negozio in cui è stato effettuato l'acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento, lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.

ES

IMPORTANTE

CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.
