| Marka | CasaFan |
| Model | Eco Pallas 116 / 142 |
| Typ produktu | Wentylator sufitowy |
| Wymiary (średnica × wysokość) | 1160 × 286 mm (model 116) / 1420 × 286 mm (model 142) |
| Odległość sufit-łopaty | Około 240 mm |
| Waga | 6,0 kg (model 116) / 6,2 kg (model 142) |
| Napięcie znamionowe | 100-240 V ~ |
| Częstotliwość | 50/60 Hz |
| Moc silnika | 20 W (model 116) / 26 W (model 142) |
| Klasa ochronności | I / IP20 |
| Prędkości | 6 (pilot zdalnego sterowania) |
| Pilot zdalnego sterowania | Tak, z baterią 9V (typ 6F22) |
| Funkcje | Włącz/wyłącz, regulacja prędkości, timer (1h do 8h), zmiana kierunku obrotów, opcjonalne oświetlenie |
| Opcjonalne oświetlenie | LED PR-LED #3160, #3161 (nie w zestawie) |
| Wbudowane zabezpieczenia | Zabezpieczenie przed zablokowaniem (Lock), zabezpieczenie przed przeciążeniem (ograniczenie prądu) |
| Konserwacja i czyszczenie | Czyścić suchą szmatką; raz w roku sprawdzać wszystkie śruby |
| Instrukcje bezpieczeństwa | Odłączyć zasilanie przed instalacją lub konserwacją; minimalna odległość od podłogi: 2,3 m; uchwyt sufitowy musi wytrzymać 4-krotność ciężaru wentylatora w ruchu |
| Części zamienne | Zestaw wyważający, łopaty, pilot, śruby, uchwyt sufitowy |
| Naprawialność | Naprawy wyłącznie przez wykwalifikowanego elektryka |
| Cykl konserwacji | Corocznie (sprawdzanie śrub i połączeń elektrycznych) |
| Informacje ogólne | Zgodny z dyrektywą UE 2012/19/UE; nie wyrzucać do odpadów domowych |
Często zadawane pytania - Eco Pallas CasaFan
Pytania użytkowników dotyczące Eco Pallas CasaFan
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wentylator w formacie PDF za darmo! Znajdź swoją instrukcję Eco Pallas - CasaFan i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Eco Pallas marki CasaFan.
INSTRUKCJA OBSŁUGI Eco Pallas CasaFan
Instrukcje bezpieczeństwa....25–27
Komponenty.... 30–31
Montaż 32–43
Montaż uchwytu sufitowego....35

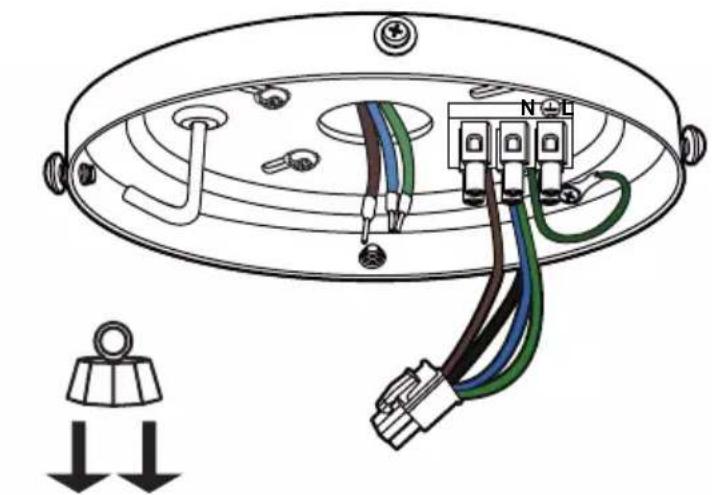

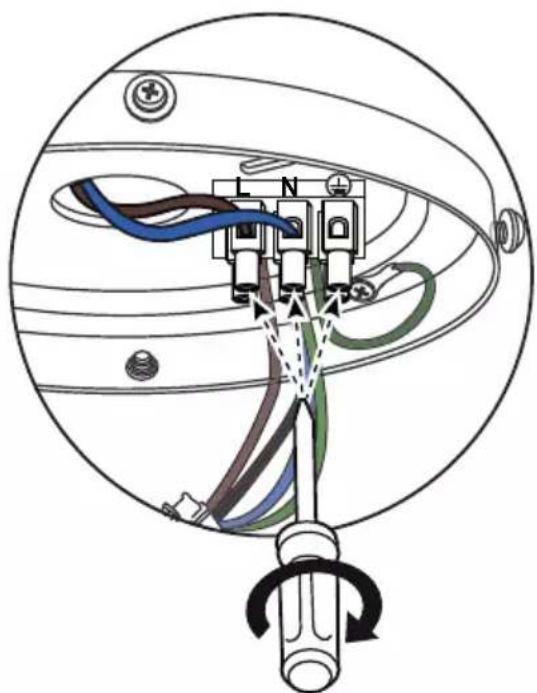

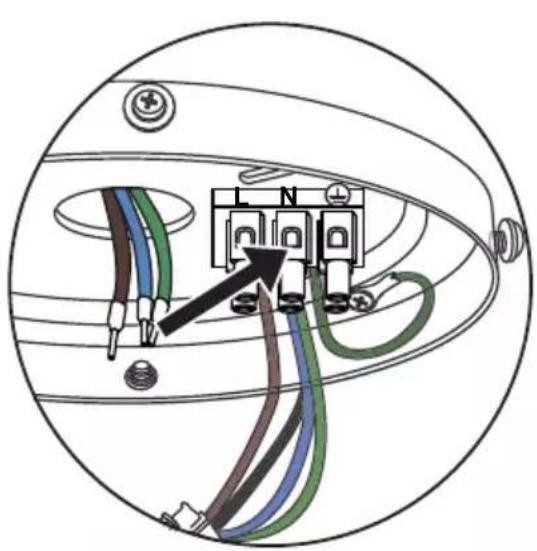

Przyłącza elektryczne.... 36
Uruchomienie 46–47
Kodowanie pilota.... 46
Obstuga.... 48–50
Pomoc z usterkami....58
Konserwacji/czyszczenia 58
Wskazówki i rady 62
Utylizacja....66
Informacje o niniejszej instrukcji obsługi
Przed uruchomieniem wentylatora CasaFan należy dokładnie zapoznać się z instrukcją montażu i obsługi. Aby zapewnić bezpieczeństwo osób, należy bezwzględnie przestrzegać niniejszej instrukcji!
| Objaśnienie symboli: | |
| OSTRZEŻENIE: Napięcie elektr.! | UWAGA: |
| Ostrzega o bezpośrednim zagrożeniu życia. | Ostrzega przed zagrożeniami dla zdrowia i możliwymi szkodami materialnymi. |
| W przypadku niewłaściwego użytkowania urządzeń elektrycznych, nieprawidłowej instalacji lub nieprzestrzegania instrukcji bezpieczeństwa istnieje zagrożenie życia spowodowane porażeniem prądem elektrycznym! | |
INSTRUKCJE BEZPIECZEŃSTWA
- Instrukcję obsługi należy przechowywać w zasięgu ręki. Nigdy nie przekazywać wentylatora innej osobie bez instrukcji obsługi.
- Ten wentylator sufitowy przeznaczony jest do cyrkulacji suchego powietrza w pomieszczeniu. Nie wolno go używać w maszynach, na zewnątrz, w garażach, w pomieszczeniach wilgotnych lub mokrych oraz w pomieszczeniach zagrożonych pożarem lub wybuchem.
- Z urządzenia mogą korzystać dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub braku doświadczenia i wiedzy, pod warunkiem, że otrzymały one odpowiedni nadzór lub szczegółowe instrukcje dotyczące bezpiecznego korzystania z urządzenia i zrozumienia związanych z tym zagrożeń.
- Czyszczenie i konserwacja przez użytkownika nie może być wykonywane przez dzieci bez nadzoru.
- Jeśli wystąpią nietypowe ruchy oscylacyjne lub odgłosy, należy natychmiast zatrzymać wentylator i skontaktować się z producentem, jego serwisem lub odpowiednio wykwalifikowana osoba.
- Wymiana części zawieszenia liny bezpieczeństwa może być dokonywana wyłącznie przez producenta lub partnera serwisowego i tylko przy użyciu oryginalnych części zamiennych.
PL
- Montaż systemu zawieszenia musi być przeprowadzony przez producenta, jego serwis lub odpowiednio wykwalifikowaną osobę.
- Przed przystąpieniem do podłączenia i montażu należy wyłączyć wszystkie bieguny zasilania (bezpiecznik w skrzynce bezpiecznikowej).
- Dzieci nie mogą bawić się urządzeniem.
- Przed czyszczeniem lub serwisowaniem wentylatora należy wyłączyć zasilanie poprzez wyciągnięcie bezpiecznika w skrzynce bezpiecznikowej.
- Podłączenie elektryczne i konserwacja elektryczna tego wentylatora mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka, elektryka z uprawnieniami lub osobę posiadającą odpowiednie kwalifikacje.
- Napięcie podane na tabliczce znamionowej musi odpowiadać istniejącemu napięciu sieciowemu.
- Nie należy prowadzić przewodów przez ostre krawędzie i pod żadnym pozorem nie ściskać przewodów podczas instalacji.
- Urządzenie może być używane tylko w pełni zmontowane!
- Ważne! Dla przyłącza sieciowego wymagany jest dwubiegunowy odłącznik z rozwarciem styków co najmniej 3 mm. Urządzenie odłączające musi być wbudowane w stałe okablowanie zgodnie z obowiązującymi przepisami technicznymi.
- Bezpieczeństwo elektryczne wentylatora jest zagwarantowane tylko wtedy, gdy system uziemienia instalacji domowej jest prawidłowo zainstalowany, a wentylator jest do niego podłączony.
- Przyłącze sieciowe, do którego podłączony jest wentylator, musi spełniać obowiązujące lokalnie normy.
- Wybierz bezpieczne, niezagrażające bezpieczeństwu miejsce instalacji, w którym żadne przedmioty nie mogą znaleźć się pomiędzy ostrzami.
- Konstrukcja sufitu musi być w stanie utrzymać 4-krotną wagę wentylatora (ze względu na ruch).
- Wszystkie łopatki wentylatora muszą znajdować się w odległości co najmniej 2,30 m od podłogi.
- Trzymać wentylator z dala od źródeł ciepła. Minimalna odległość od grzejników i pieców wynosi 1,5 m.
PL
- Przed uruchomieniem należy ponownie sprawdzić poprawność instalacji i wszystkich połączeń elektrycznych, aby uniknąć ryzyka upadku, pożaru i porażenia prądem.
Postępować zgodnie z instrukcją utylizacji!
Nasze wentylatory sufitowe są produktami wysokiej jakości i zapro- jektowane, aby trwać.
- Nie wolno wyrzucać urządzenia po zakończeniu okresu użytkowania oraz baterii potrzebnych do pracy do odpadów domowych!
- Dowiedz się o lokalnych punktach zwrotu i recyklingu odpadów i skorzystaj z dostępnych w Twojej okolicy punktów zbiórki odpadów.
- Materiały opakowaniowe, które nie są już potrzebne, należy utylizować w sposób przyjazny dla środowiska i w miejscu niedostępnym dla dzieci.

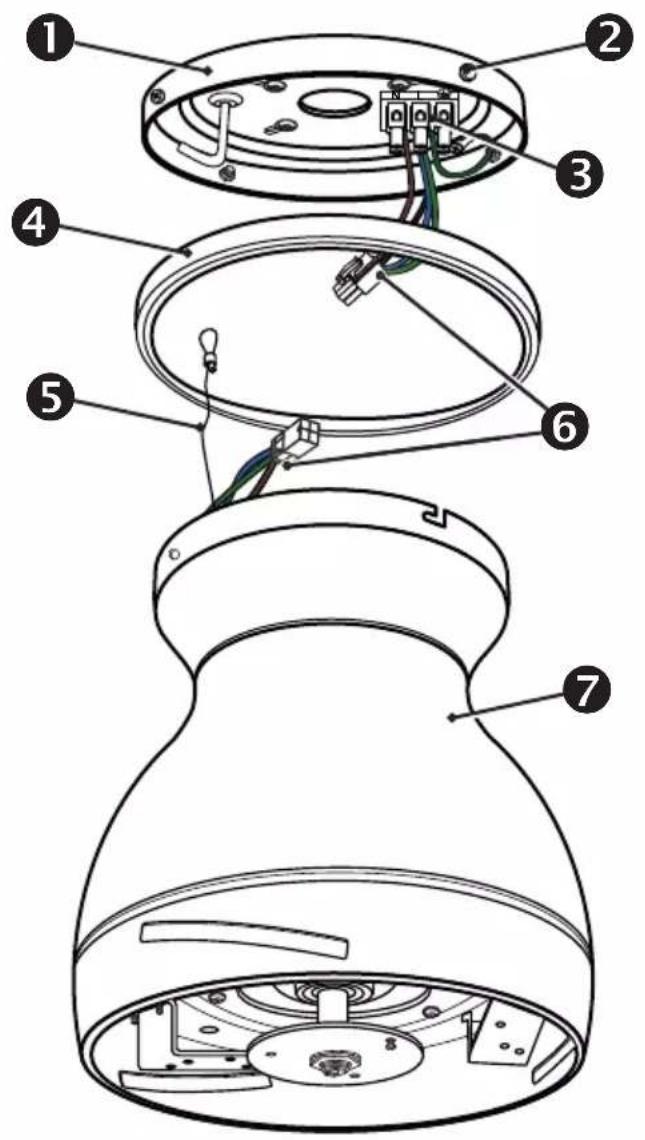

Komponenty (Rysunek A, strona 30)
Rozpakować wentylator i sprawdzić zawartość opakowania pod kątem kompletności.
Wszystkie części pokazane na ilustracji muszą być obecne i nieusz- kodzone.
| Dane techniczne: | ||
| Typ | Eco Pallas 116 Eco Pallas 142 | |
| Napięcie znamionowe | 100 - 240 V~ | |
| Częstotliwość 50 Hz | ||
| Moc silnika 20 W (max.) 26 W (max.) | ||
| Klasa ochrony/Stopień ochrony I/P20 | ||
| Liczba prędkości | 6 (z pilotem) | |
| Wymiary ∅ × Wysokość (mm) ok. 1160 × 286 ok. 1420 × 286 | ||
| Odległość sufit – łopatka ca. 240 mm | ||
| Ciężar ok. 6,0 kg ok. 6,2 kg | ||
| Opcjonalny zestaw światło | PR-LED #3160, #3161 | |
| Cykl konserwacji | coroczny | |
| Zmiany techniczne zastrzeżone. | ||
ECO PALLAS
① Wspornik sufi towy
② Śruby baldachim (4×)
③ Blok zacisków
4 Pierścień z baldachimem
⑤ Lina bezpieczeństwa
⑥ Przewód wentylatora
7 Silnik
⑧ Dolną pokrywę
⑨ Łopatka (3×)
10 Pilot zdalnego sterowania
11 Śruby łopatek z podkładkami (9×)
12 Śruba wspornika do drewna (4×)
13 Zestaw balansujący
OSTRZEŻENIE: Niebezpieczeństwo porażenia prądem! Przed
rozpoczęciem instalacji należy wyłączyć zasilanie szafy głównej lub przerwać zasilanie poprzez wyjęcie bezpiecznika.
UWAGA: Należy przestrzegać wszystkich instrukcji montażu. Nieprawidłowy
montaż może prowadzić do obrażeń ciała i szkód materialnych.
- Miejsce montażu (sufit) musi mieć nośność co najmniej 25 kg.
- Stosować tylko śruby i kołki odpowiednie do danego typu sufitu (nie zawarte w dostawie).

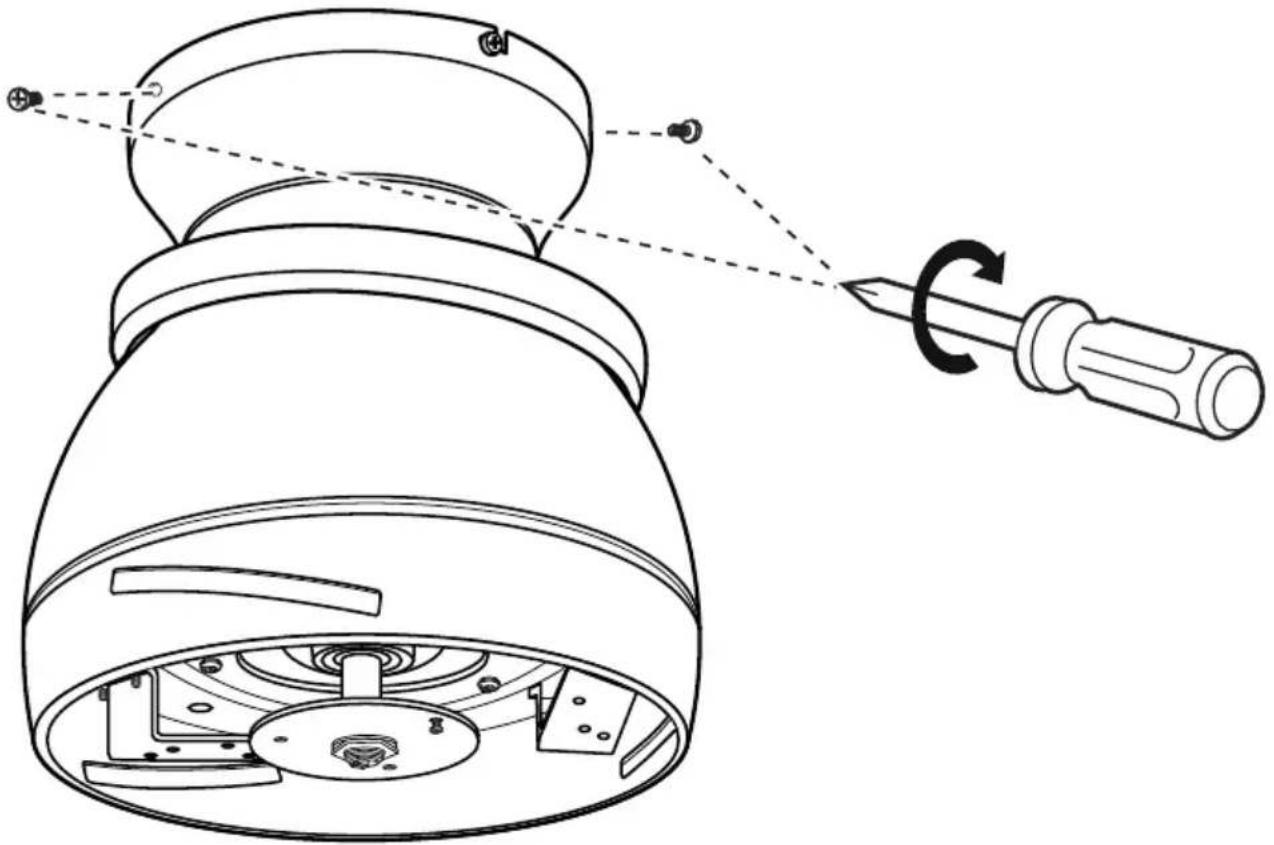

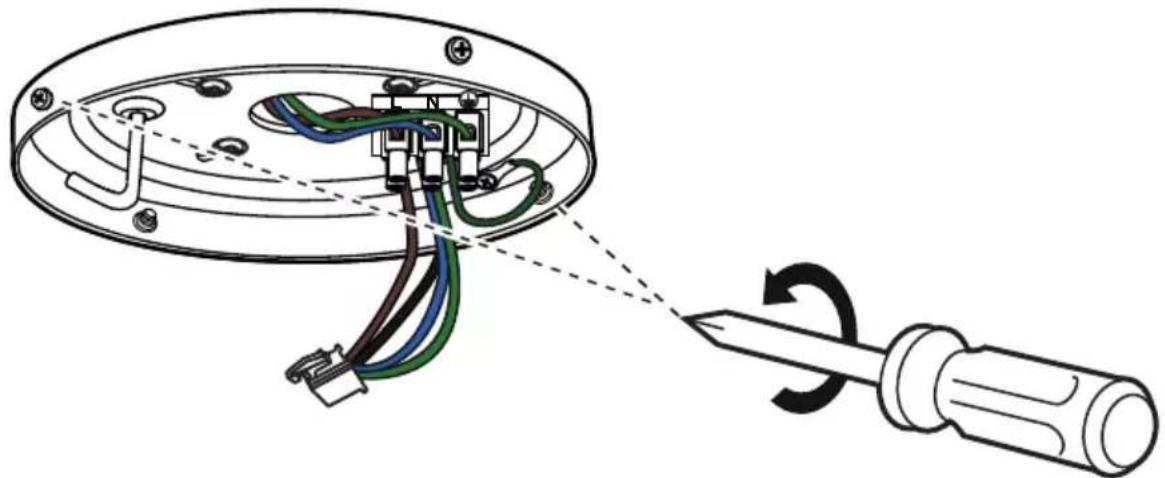

PL Odkręć 2 przeciwległe śruby na wspornik sufitowym i poluzuj pozostałe dwie śruby o około 2 obroty.

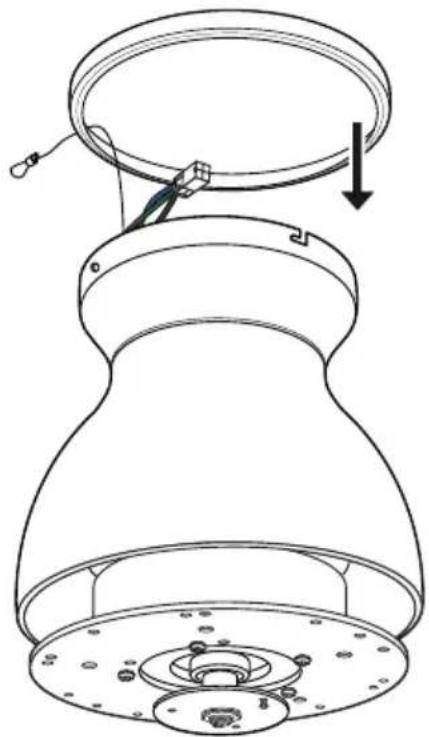

PL Umieścić pierścień z baldachimem na jednostce silnikowej i przesunąć go w dół.
PL Przymocuj wspornik sufitowy do sufitu za pomocą 4 śrub. Stosować wyłącznie śruby i kołki odpowiednie do danego typu sufitu (nie zawarte w dostawie).

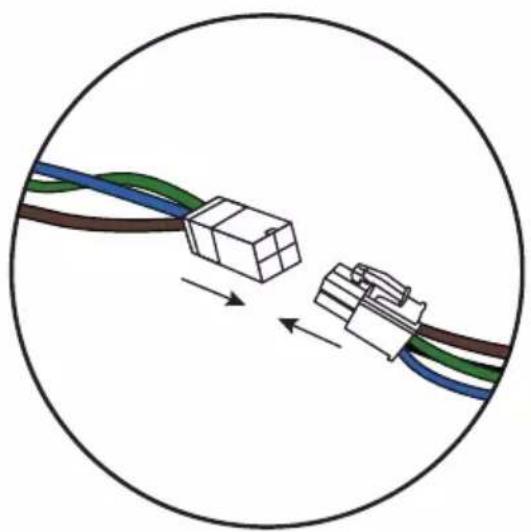

PL Przełoż linę bezpieczeństwa przez hak na uchwycie sufi towym i mocno ją dokręć. - Lina zabezpieczająca przytrzymuje silnik i pomaga przy wykonywaniu połączeń.

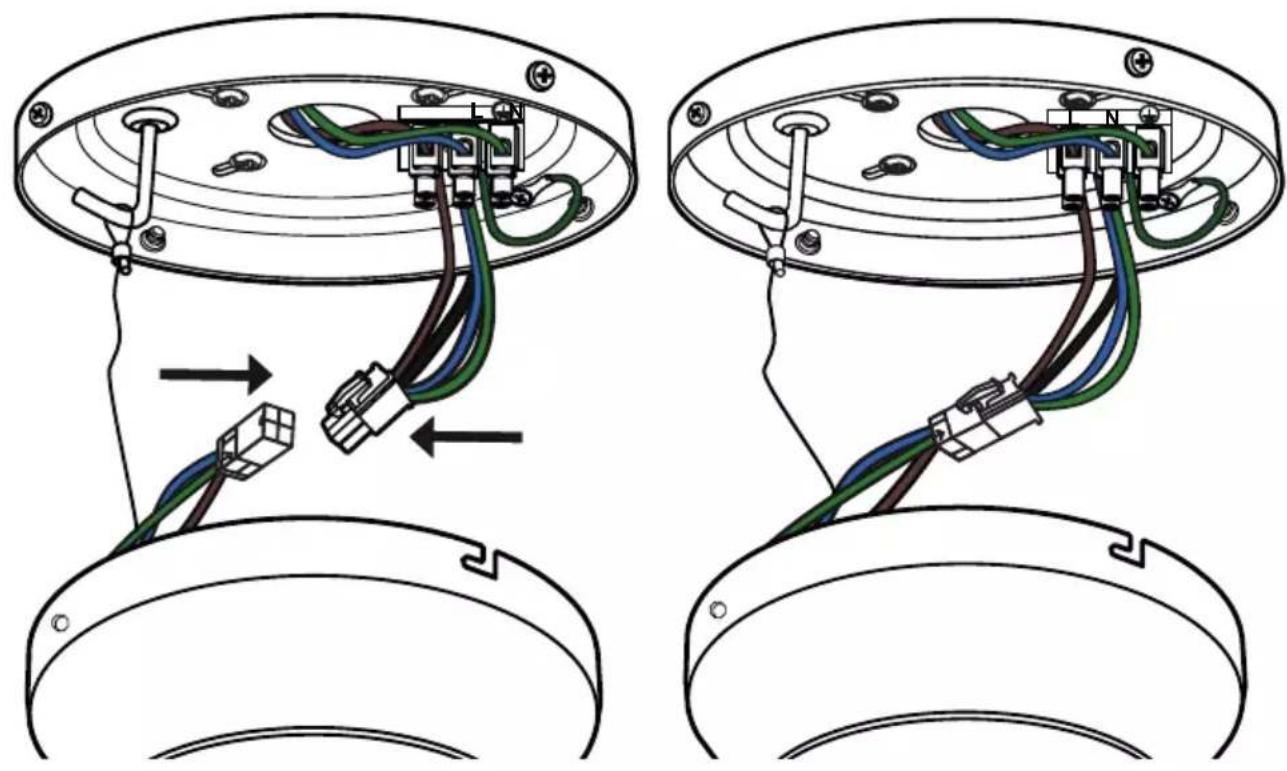

PL Włożyć silnik z zamkiem bagnetowym w dwie śruby wspornika sufitowego. - Obrócić silnik w prawo, aż zostanie zablokowany na swoim miejscu.
PL Ponownie wkręcić 2 śruby usunięte wcześniej.
- Dokręcić wszystkie 4 śruby.
PL Nasuń pierścień z baldachimem na śruby we wsporniku sufi towym.

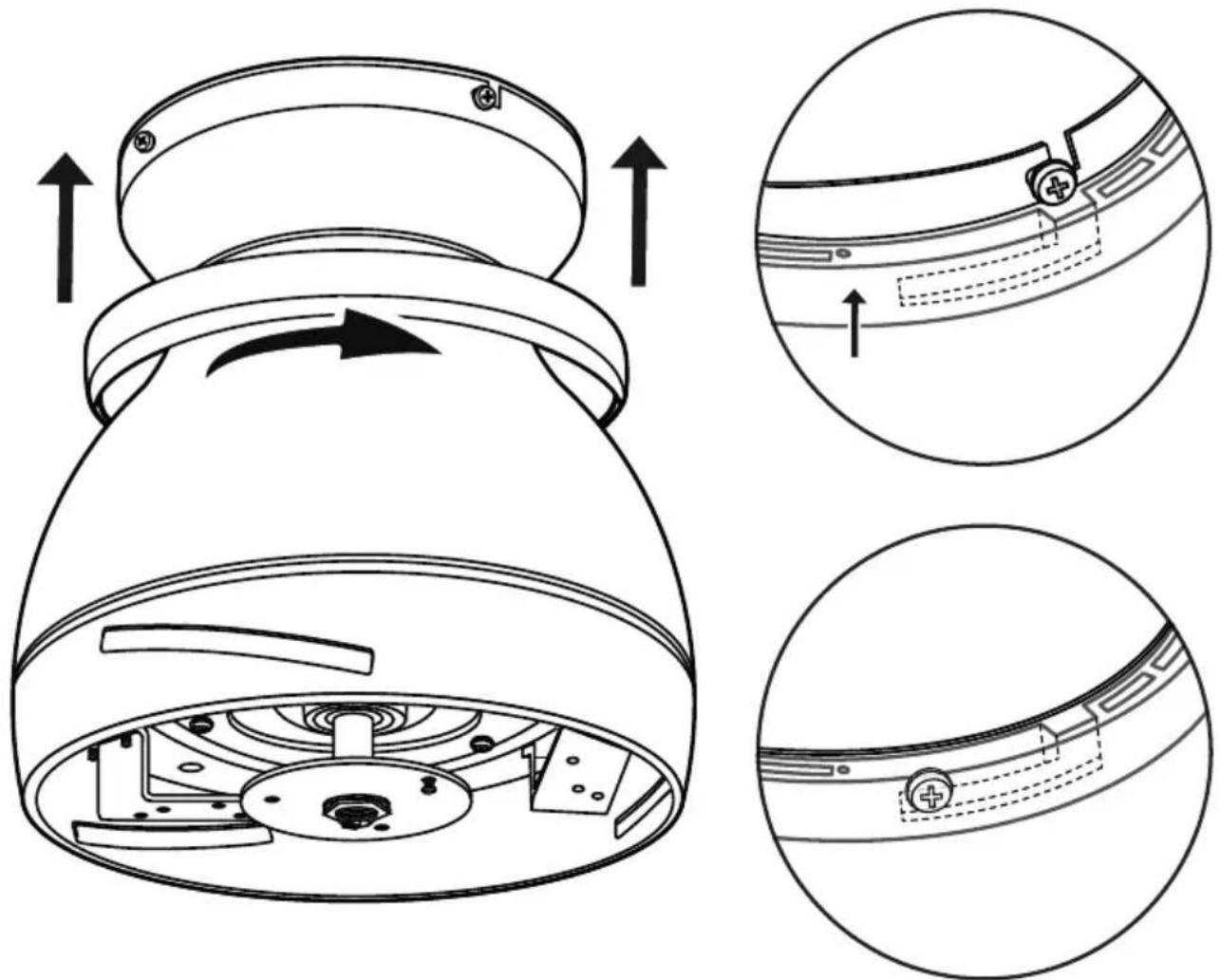

- Obrócić pierścień z baldachimem w prawo, aż do zatrzaśnięcia bagnetu.

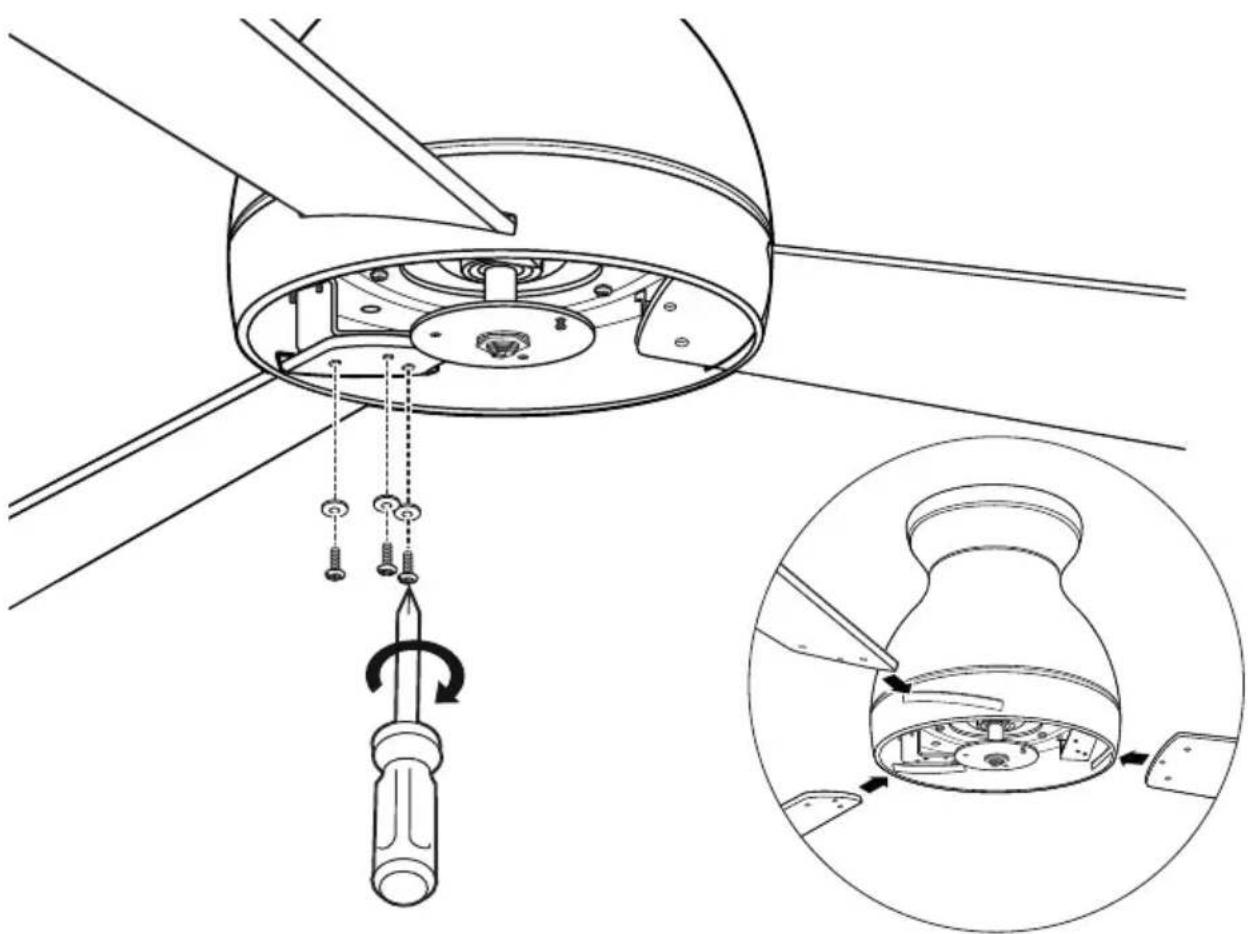

PL Włożyć łopatki do otworów w bloku silnika i zamocować je za pomocą śrub i podkładek. - Mocno dokręcić śruby, ale nie za mocno.

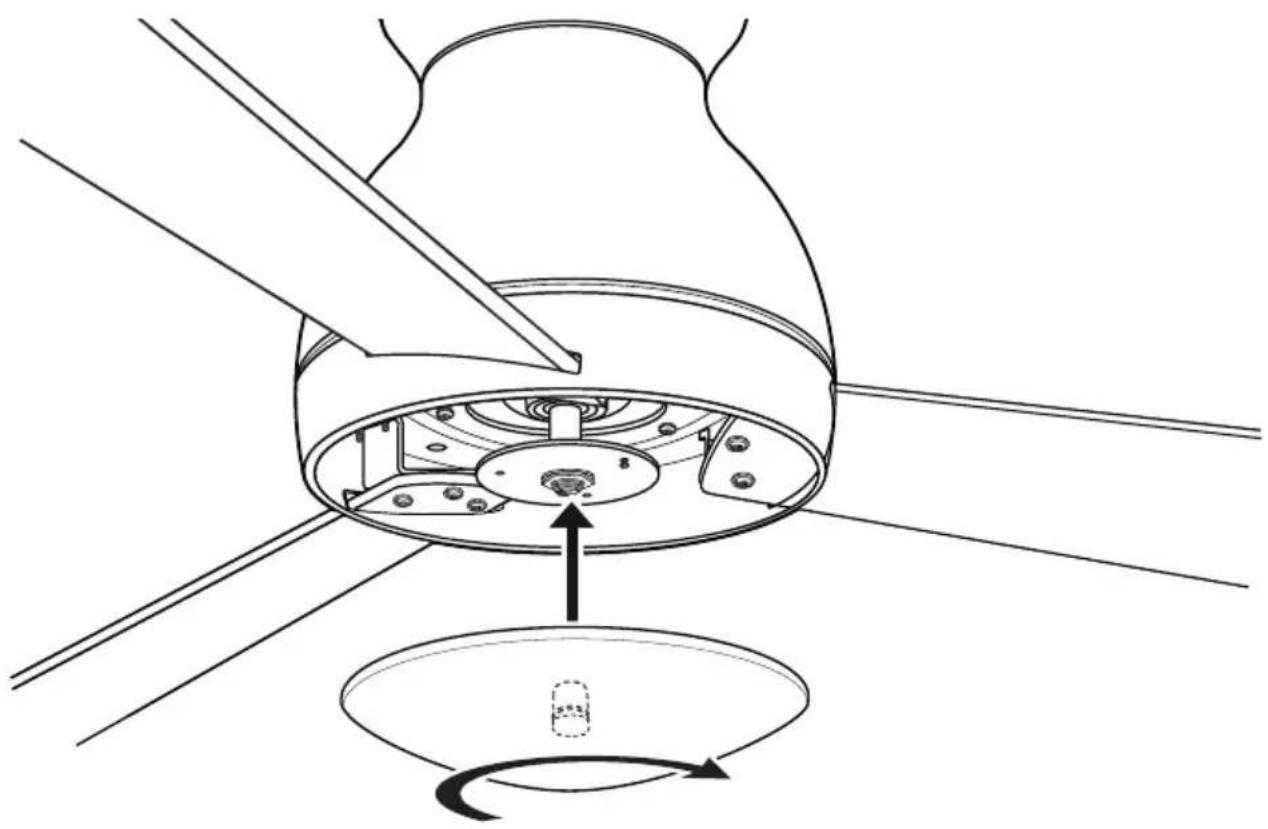

PL Obrócić dolną pokrywę na oś silnika. Nie dokręcać zbyt mocno, w przeciwnym razie pokrywa ulegnie uszkodzeniu!
Twój wentylator sufitowy jest teraz gotowy do uruchomienia.
DE Inbetriebnahme/Neucodierung
FR Mise en service / Recodage
ES Puesta en servicio/Recodificar
NL Inbedrijfname/Hercodering
GB Initial operation/Recoding
IT Messa in funzione/Modificare del codi
CZ Uvedení do provozu/Přepsat
PL Uruchomienie/Przekodowanie
- Kilka wentylatorów sufitowych może być sprzężonych z jednym nadajnikiem ręcznym.
- Jeśli kilka wentylatorów w zasięgu radiowym ma być zaprogramowanych do własnego nadajnika, tylko aktualnie programowany wentylator musi być zasilany napięciem. To samo dotyczy przeprogramowania i nauki nowych rozmiarów i numerów łopatek.

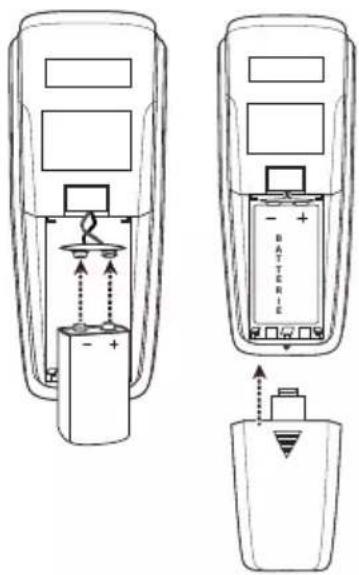

Włóż 1 baterię typu 6F22 (9V) do nadajnika ręcznego pilota zdalnego sterowania. Nie naciskaj jeszcze przycisku!
