Type de produit	Ventilateur de plafond
Marque	CasaFan
Modèle	Caribbean Dream Eco II
Dimensions (diamètre × hauteur)	∅1370 × 360 mm (palmier naturel) / ∅1370 × 355 mm (rot antique RTN)
Distance plafond-pales	340 mm (palmier naturel) / 335 mm (rot antique RTN)
Poids	Environ 6,8 kg (palmier naturel) / 8,6 kg (rot antique RTN)
Alimentation électrique	100-240 V ~, 50/60 Hz
Puissance moteur	1,1 - 25,6 W
Classe de protection	I / IP20
Nombre de vitesses	6 vitesses (avec télécommande)
Fonctions principales	Minuterie, sens de rotation réversible, éclairage optionnel
Télécommande	Oui, avec pile 9V (type 6F22)
Matière des pales	Bois naturel (palmier ou rot antique)
Entretien	Nettoyer avec un chiffon sec ; vérifier les vis et connexions une fois par an
Sécurité	Corde de sécurité, arrêt automatique en cas de blocage, protection contre les surcharges
Installation	Doit être effectuée par un électricien qualifié ; nécessite un sectionneur bipolaire
Hauteur minimale de montage	2,3 m entre les pales et le sol
Distance minimale des sources de chaleur	1,5 m
Pièces détachées et réparabilité	Les pièces de suspension ne peuvent être remplacées que par un professionnel agréé avec des pièces d'origine
Informations générales	Cycle de maintenance : annuellement ; sous réserve de modifications techniques

FOIRE AUX QUESTIONS - Caribbean Dream Eco II CasaFan

Comment installer le ventilateur Caribbean Dream Eco II ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation, fixez le support de plafond avec des vis adaptées, accrochez le ventilateur, branchez les connecteurs électriques et fixez les pales. Reportez-vous au manuel pour les détails.

Comment programmer la télécommande avec le ventilateur ?

Insérez une pile 9V dans la télécommande. Allumez le ventilateur. Dans les 60 secondes, appuyez sur le bouton OFF jusqu'à entendre deux bips. Ensuite, dans les 120 secondes, appuyez sur FAN jusqu'à trois bips pour apprendre la taille et le nombre de pales.

Que faire si le ventilateur ne démarre pas ?

Vérifiez les fusibles et connexions électriques. Assurez-vous que le codage de la télécommande est correct. Remplacez la pile de la télécommande si nécessaire. Si le problème persiste, contactez un professionnel.

Pourquoi mon ventilateur fait-il du bruit ?

Vérifiez que toutes les vis sont bien serrées. Laissez un rodage de 24 heures pour les roulements. La plupart des bruits disparaissent après cette période.

Comment réduire les vibrations excessives ?

Assurez-vous que toutes les vis, notamment celles de la tige d'extension, sont bien serrées. Les pales en bois naturel peuvent présenter de légers déséquilibres (jusqu'à 10 mm) qui sont normaux. Vérifiez l'ancrage du support de montage.

Comment nettoyer le ventilateur de plafond ?

Coupez l'alimentation électrique. Utilisez un chiffon sec pour nettoyer les pales et le moteur. N'utilisez jamais d'eau, d'alcalis ou d'essence.

Puis-je utiliser un éclairage avec ce ventilateur ?

Oui, un éclairage optionnel est disponible comme accessoire. Il se commande avec le bouton LIGHT de la télécommande. L'éclairage n'est pas inclus dans le ventilateur.

Comment changer le sens de rotation du ventilateur ?

Appuyez sur le bouton F/R de la télécommande pour inverser le sens de rotation. Ceci est utile pour changer la circulation de l'air en été ou en hiver.

Que faire en cas de blocage du moteur ?

Le moteur s'arrête automatiquement et tente de redémarrer après 30 secondes. Si l'obstacle persiste, l'électronique passe en mode verrouillage. Retirez l'obstacle et réinitialisez en éteignant la télécommande puis en la rallumant après 10 secondes.

Comment éliminer le ventilateur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte pour déchets d'équipements électriques et électroniques (DEEE) ou en magasin. Les emballages recyclables doivent être triés.

MODE D'EMPLOI Caribbean Dream Eco II CasaFan

Consigne de sécurité... 2, 10 – 12

Pièce détachée 28 – 29

Montage du support de plafond....32 – 34

Raccordement électrique 38

Assemblage 35 - 41

Mise en service / Recodage....42 – 45

Fonctionnement....45 – 47

Dépannage....50

Nettoyage / Maintenance 50

Conseils et astuces....57

Mise au rebut....60

Montage plafond-beugel.... 32 - 34

Lisez attentivement le mode d'emploi avant d'utiliser le ventilateur CasaFan. Pour la sécurité des personnes, il est important de suivre ces instructions !

Explication des symboles:
AVERTISSEMENT : Tension électrique !	ATTENTION
Vous avertit d’un danger immédiat pour la vie. Indique les risques pour votre santé et les éventuels risques de blessure.
Les appareils électriques présentent un danger de mort par électrocution s’ils sont mal utilisés, mal installés ou si les consignes de sécurité ne sont pas respectées !

Consignes de sécurité

- Gardez le mode d'emploi à portée de main. Ne donnez jamais le ventilateur à une autre personne sans son mode d'emploi.

- Ce ventilateur sert à la circulation de l'air ambiant sec. L'utilisation dans des machines, à l'extérieur, dans des garages ainsi que des locaux humides, exposés aux risques d'explosion est interdite.

- Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances, à condition qu'une supervision appropriée ou des instructions détaillées pour utiliser l'appareil en toute sécurité aient été données et qu'elles comprennent les risques encourus.

- Nettoyage et entretien ne doivent pas être faits par des enfants sans surveillance.

- Si un mouvement de pendule inhabituel est observé, cesser immédiatement d'utiliser le ventilateur de plafond et contacter le fabricant, son agent de service ou une personne qualifiée dans le cadre.

Le système de suspension doit être installé par le fabricant, son service clientèle ou des personnes dûment qualifiées utilisant des pièces de rechange d'origine,

- Les pièces de la suspension de sécurité ne peuvent être remplacées que par le fabricant, un partenaire de service ou une person-

ne dûment qualifiée et uniquement avec des pièces de rechange d'origine.

- Avant d'accéder au raccordement et à l'installation, le courant doit être coupé à tous les pôles (fusible dans la boîte à fusibles).

- Les enfants ne doivent pas jouer avec l'appareil.

- Avant de nettoyer ou d'entretenir le ventilateur, éteignez-le ou coupez le courant en coupant le fusible dans la boîte à fusibles.

- Le raccordement électrique et l'entretien électrique de ce ventilateur ne peuvent être effectués que par un électricien formé, un électricien qualifié ou une personne dûment qualifiée.

- La tension indiquée sur la plaque signalétique doit correspondre à la tension secteur effective.

- Ne faites pas passer les câbles sur des bords tranchants et n'écrasez jamais les câbles pendant l'installation.

- Ne faites fonctionner le ventilateur de plafond que lorsqu'il est complètement assemblé !

- AVERTISSEMENT ! Le raccordement au réseau nécessite un sectionneur bipolaire dont la largeur d'ouverture des contacts est d'au moins 3 mm. Le dispositif de sectionnement doit être intégré dans le câblage fixe conformément aux règles techniques en vigueur.

- La sécurité électrique du ventilateur n'est garantie que si le système de mise à la terre de l'installation du bâtiment est installé conformément à la réglementation et que le ventilateur y est connecté.

- Le branchement au réseau auquel le ventilateur est raccordé doit être conforme aux normes locales applicables.

- Choisissez un endroit sûr et sécuritaire pour l'assemblage et assurez-vous que le site d'installation choisi permet au ventilateur de tourner librement.

- La structure de la boîte de sortie doit pouvoir supporter le poids 4 fois du ventilateur (en mouvement) minimum.

- La distance entre les pales et le sol doit être supérieure ou égale à 2,3 m.

- Tenez le ventilateur éloigné des sources de chaleur. La distance minimale par rapport aux radiateurs et aux poêles est de 1,5 m.

- Après le montage complet de votre ventilateur, assurez-vous que toutes les connexions sont parfaitement réalisées et serrez bien les vis et les écrous.

Respectez les consignes d'élimination !

• Ne jetez pas un appareil en fin de vie et les piles nécessaires à son fonctionnement dans les ordures ménagères !
• Informez-vous sur les possibilités locales de reprise et de recyclage et utilisez les points de collecte existants dans votre région pour l'élimination.
• Éliminez les matériaux d'emballage qui ne sont plus nécessaires de manière écologique et inaccessibles aux enfants.
• Il existe un risque de suffocation pour les enfants par inhalation ou ingestion de parties de l'emballage.

Pièce détachée (figure u, page 28)

Déballez le ventilateur et comparez le contenu de l'emballage pour vérifier qu'il est complet.

Toutes les parties représentées dans l'illustration doivent être contenues et non endommagées.

Caractéristiques techniques :
Type CARIBBEAN DREAM	ECO II
Tension nominale 100 - 240 V	~
Fréquence 50/60 Hz
Puissance moteur 1,1 - 25,6 W
Classe de protection I/IP20
Vitesses 6 (avec télécommande)
	Palmier naturel PLM Rot	n antique RTN
Cotes ∅ × H (mm) env. 1370 × 360 1370 × 355
Distance plafond – pales 340 mm 335 mm
Poids (kg)	env. 6,8	env. 8,6
Lumière optionnelle	disponible comme accessoire
Cycle de maintenance	annuellement
Sous réserve de modifications techniques.

1 Support de montage ② Vis du chache de fixation (4×) 3 Bornier de raccordement 4 Corde de sécurité Goupille de sécurité 5 Câble de connexion 6 Cache de fixation ⑦ Cache des vis de fixation 8 Tige de plafond avec hémisphère 9 Support tige de plafond 10 Vis du support de tige de plafond (2×) 11 Goupille d'arrêt 12ité Vis des suppon19les pales (10×) 13 Unité moteur Vis à bois (2×) 14 Cache supérieur 15 Pales (5×) 16. Support des pales (5×) 15. Vis des pales (15×) 17 Cache inférieur 18 Télécommande 13es pales (10×) 20 21 Crochet corde de sécurité 22 Sûreté des transports (3×)

AVERTISSEMENT : Risque de choc électrique ! Avant de commencer l'installation, coupez l'alimentation électrique au niveau du boîtier principal ou coupez le courant en retirant le fusible.

⚠️ ATTENTION : Respecter toutes les consignes de montage. Une installation incorrecte peut entraîner des blessures et des dommages matériels.

- Le lieu d'installation (plafond) doit avoir une capacité de charge d'au moins 28 kg. - Utilisez uniquement pour votre type de plafond des vis et chevilles (non fournies) appropriées.

1 Fixez le support de plafond ① avec 2 vis. Serrez les vis. 2 Fixez le crochet pour la corde de sécurité au plafond comme indiqué. 3 Retirez les 3 serrures de transport 24 sur le moteur avant de commencer le montage.

FR Retirez l'épingle et la goupille de sécurité de la tige de plafond et réservez-les pour une utilisation ultérieure. Assemblez le cache de fixation, le cache des vis et la cache supérieur avec la tige.

FR Suspendez le ventilateur de plafond pré-assemblé dans le support de fixation au plafond. Placez la corde de sécurité dans le crochet prévu et tirez-la fermement vers le bas, de manière à la bloquer dans le crochet et l’empêcher de ressortir. Effectuez le branchement électrique comme indiqué à la page 38/39.

FR Branchez les deux connecteurs ensemble pour alimenter le moteur.

FR Poussez le cache supérieur vers le haut et le tournez dans la fixation à baïonnette formée par les vis.

FR Fixez les 5 pales au moteur avec 2 vis à support de pales chacun. Mettez le couvercle inférieur et fixez-le avec 3 vis. - Votre ventilateur de plafond est maintenant prêt pour la mise en service.

• Plusieurs ventilateurs de plafond peuvent être connectés à une seule télécommande.
• Si plusieurs ventilateurs de la portée radio doivent être programmés sur leur propre émetteur portatif, seul le ventilateur à programmer doit être mis en marche; il en va de même pour la reprogrammation et l'apprentissage de nouvelles tailles et de nouveaux numéros de pales.

FR Insérer 1 pile type 6F22 (9V) dans l'émetteur de la télécommande. N'appuyez sur aucune touche !

FR Allumez l'alimentation électrique du ventilateur de plafond (fusible).

FR Au cours des 60 premières secondes après la mise sous tension : Appuyez sur le bouton « OFF » jusqu'à ce que vous entendiez deux bips sonores pour confirmer.

FR Enseignement de la taille et du nombre des pales

FR Dans les 120 premières secondes après la mise sous tension et la mise en place de la batterie : Appuyez sur la touche « FAN » jusqu'à ce que vous entendiez 3 tonalités BEEP.

- Le moteur passe alors de la vitesse maximale à l'arrêt. Le niveau le plus élevé s'affiche sur l'écran de la télécommande.

- À la fin de la procédure d'apprentissage, 3 autres tonalités BEEP retentissent pour confirmer. Votre ventilateur de plafond est maintenant prêt à fonctionner.

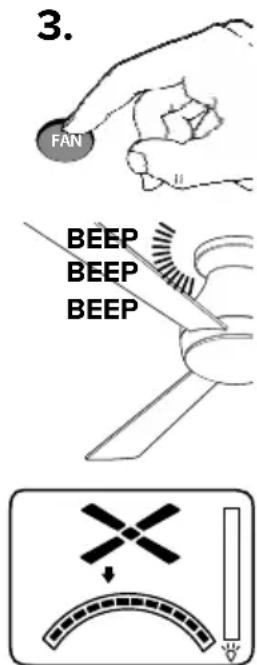

FR Appuyez sur le bouton « FAN » pour allumer le ventilateur en première vitesse.

FR Chaque pression sur le bouton « FAN » enclenche la vitesse supérieure.

Appuyez sur « F/R » pour changer le sens de rotation.

FR La fonction minuterie est activée en appuyant sur le bouton pendant que le ventilateur fonctionne. Le ventilateur s'arrêtera après écoulement de la durée programmée.

FR Chaque pression supplémentaire sur ce bouton augmente la durée de fonctionnement d'une heure.

FR Appuyez sur le « OFF » pour éteindre le ventilateur de plafond.

FR Appuyez sur le bouton « LIGHT » pour allumer l'éclairage optionnel.

REMARQUE: L'éclairage est en option et non inclus avec votre ventilateur de plafond.

Appuyez à nouveau sur le bouton «LIGHT» pour éteindre l'éclairage en option.

FR CONSEILS EN VUE DE REMÉDIER AUX INCIDENTS
Incident Remède
Le ventilateur ne se met pas en marche	- Vérifiez les fusibles du secteur et les autres connexions.- Vérifiez si le ventilateur est correctement connecté au secteur.- Répéter le codage de la commande à distance- Changez la pile de l’émetteur portatif si nécessaire.
Le ventilateur émet des bruits	- Vérifiez si toutes les vis sont correctement serrées.- Laissez au ventilateur et aux roulements une période de rodage de 24 heures. La plupart des bruits disparaissent après ce lapse de temps.
Le ventilateur vibre trop	- Toutes les vis lors du montage du ventilateur, en particulier celles qui touchent la tige d’extension, ont une fonction importante. Vis Non serrés sont la principale cause des déséquilibres. Faire S’il vous plaît assurer que toutes les vis sont serrées.- Toutes les pales ont été pesées et groupées en fonction de leur poids. Le bois est un matériau naturel. La densité peut varier et provoquer des vibrations même si toutes les pales présentent le même poids. Dans certaines circonstances, les vis sont différents serrés. S’il vous plaît corriger cela.REMARQUE: Faible déséquilibres jusqu’à environ 10 mm du centre sont normaux avec des pales en bois naturel et ne manquent pas.- Vérifiez si le support de montage est correctement ancrée dans le plafond.
Important :L’ouverture de l’appareil et les réparations sont l’affaire exclusive d’un électricien qualifié !

AVERTISSEMENT : Risque de choc électrique ! Coupez le courant au niveau de la boîte à fusibles ou du disjoncteur avant de nettoyer ou d'entretenir votre ventilateur.

• N'utilisez jamais d'eau pour nettoyer votre ventilateur de plafond. L'appareil ne doit pas se mouiller.
• N'utilisez pas d'alcalis ou d'essence pour le nettoyage.
• Nettoyer les pales et le moteur si nécessaire avec un chiffon sec.

Contrôle régulier

• Vérifiez une fois par an toutes les vis, en particulier celles de la suspension au plafond, pour l'étanchéité.
• Vérifier les connexions électriques pour une connexion correcte.

Protection Lock: L'électronique du moteur EC / DC a une fonction de sécurité intégrée contre le blocage et le freinage pendant le fonctionnement. Si des objets bloquent l'aile ou le moteur, le moteur s'arrête et tente après environ 30 secondes d'exécuter. Si cela échoue, l'électronique commute en mode de verrouillage. S'il vous plaît supprimer les obstacles et réinitialiser l'électronique.

Réinitialiser: Tourner l'émetteur de la télécommande du moteur. Tournez après 10 secondes à nouveau.

Protection contre les surcharges (limite de courant) : L'électronique limite le débit de courant maximum. Si des raisons inconnues respectives sur la valeur maximale, elle est limitée. Cette mesure vise à protéger le moteur et l'électronique.

Conseils

1. Si votre ventilateur après puissance commence, cela est dû à la fonction de mémoire de l'électronique. Elle se souvient du dernier réglage avant de couper l'alimentation électrique.
2. Lorsque le ventilateur de plafond ou la lumière en option ne fonctionne pas, éteindre l'appareil pendant au moins 10 secondes, puis tourner à nouveau. En cas de doute, s'il vous plaît répéter le codage du ventilateur de plafond avec la télécommande.
3. Pour programmer le «mode d'apprentissage», il est nécessaire que chaque ventilateur soit séparé individuellement de la zone de réception de la tension (par exemple, avec un interrupteur mural).
4. En fonction de la position du moteur, le moteur devra se déplacer brièvement vers l'avant puis vers l'arrière, ce qui est tout à fait normal.

Le produit et les matériaux d'emballage sont recyclables, éliminez-les séparément pour une meilleure valorisation des déchets. Le logo Triman n'est valable que pour la France.

Ne jetez pas les appareils électriques et les piles portables avec les ordures ménagères !

Conformément à la directive européenne 2012/19/

UE relative aux déchets d'équipements électriques

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

et électroniques et à sa transposition en droit national, les déchets d'équipements électriques et les déchets de piles doivent être collectés séparément et recyclés de manière écologique.

Dans l'intérêt de la protection de l'environnement, ne jetez pas le produit avec les déchets ménagers, mais recyclez-le correctement. Vous pouvez obtenir des informations sur les points de collecte auprès de votre revendeur spécialisé ou de votre administration locale.

CasaFan se réserve le droit d'apporter tous changements susceptibles d'améliorer les produits en vente.
