| Type de produit | Perceuse à colonne |
| Marque | Prowork |
| Modèle | PSB 401/1 |
| Tension d'entrée | 230 V - 50 Hz |
| Puissance nominale | 350 W |
| Mode de fonctionnement | S2 15 min (service intermittent) |
| Vitesse du moteur | 1400 tr/min |
| Plage de vitesses | 580 - 2650 tr/min (5 vitesses) |
| Logement du mandrin | B16 |
| Mandrin à couronne dentée | Ø 1,5 - 13 mm |
| Diamètre de tige max. | 13 mm |
| Distance axe broche-bâti | 104 mm |
| Profondeur de perçage | 50 mm |
| Diamètre de colonne | 46 mm |
| Hauteur | 590 mm |
| Poids | 18 kg |
| Niveau de pression acoustique | 61,5 dB(A) |
| Niveau de puissance acoustique | 74,5 dB(A) |
| Vibration main-bras | < 2,5 m/s² |
| Matières usinables | Métal, plastique, bois |
| Fonctions principales | Percage, chanfreinage, perçage à centrer |
| Entretien et nettoyage | Nettoyer avec chiffon sec, graisser les parties nues (colonne, table), pas de solvant âcre |
| Sécurité | Interrupteur de sécurité sur capot, déclencheur de tension zéro, protection anti-copeaux rabattable |
| Pièces détachées et réparabilité | Commandes via ISC GmbH, réparations par électricien qualifié |
| Informations générales | Garantie 2 ans, utilisation domestique uniquement |
FOIRE AUX QUESTIONS - PSB 401/1 Prowork
Questions des utilisateurs sur PSB 401/1 Prowork
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice PSB 401/1 - Prowork et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PSB 401/1 de la marque Prowork.
MODE D'EMPLOI PSB 401/1 Prowork

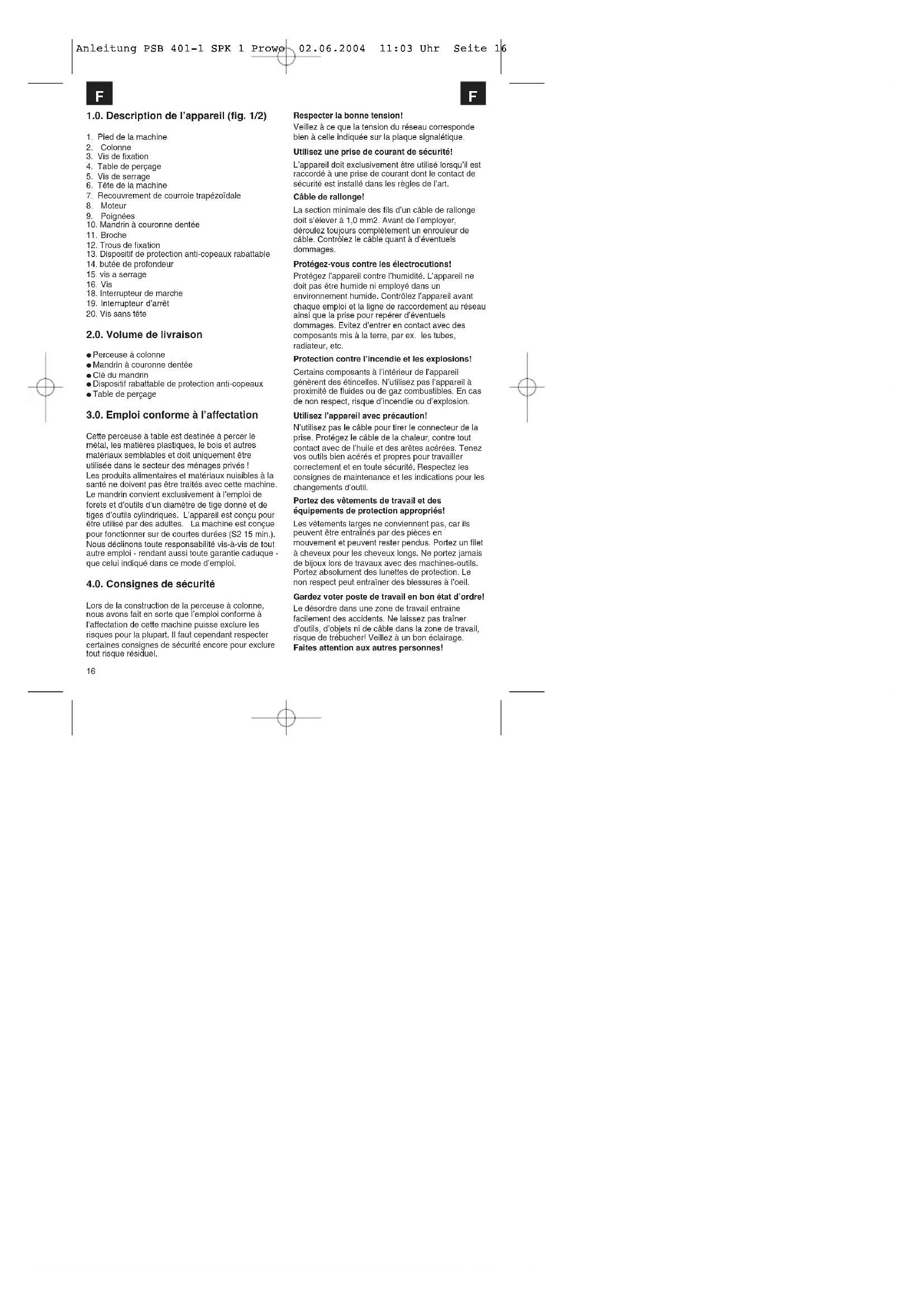

1.0. Description de l'appareil (fig. 1/2)
-
Pied de la machine
-
Colonne
-
Vis de fixation
-
Table de perçage
-
Vis de serrage
-
Tête de la machine
-
Recouvrement de courroie trapézoïdale
-
Moteur
-
Poignées
-
Mandrin à couronne dentée
-
Broche
-
Trous de fixation
-
Dispositif de protection anti-copeaux rabattable
-
butée de profondeur
-
vis a serrage
-
Vis
-
Interrupteur de marche
-
Interrupteur d'arrêt
-
Vis sans tête
2.0. Volume de livraison
- Perceuse à colonne
● Mandrin à couronne dentée
- Clé du mandrin
● Dispositif rabattable de protection anti-copeaux
- Table de perçage
3.0. Emploi conforme à l'affectation
Cette perceuse à table est destinée à percer le métal, les matières plastiques, le bois et autres matériaux semblables et doit uniquement être utilisée dans le secteur des ménages privés ! Les produits alimentaires et matériaux nuisibles à la santé ne doivent pas être traités avec cette machine. Le mandrin convient exclusivement à l'emploi de forets et d'outils d'un diamètre de tige donné et de tiges d'outils cylindriques. L'appareil est conçu pour être utilisé par des adultes. La machine est conçue pour fonctionner sur de courtes durées (S2 15 min.). Nous déclinons toute responsabilité vis-à-vis de tout autre emploi - rendant aussi toute garantie caduque - que celui indiqué dans ce mode d'emploi.
4.0. Consignes de sécurité
Lors de la construction de la perceuse à colonne, nous avons fait en sorte que l'emploi conforme à l'affectation de cette machine puisse exclure les risques pour la plupart. Il faut cependant respecter certaines consignes de sécurité encore pour exclure tout risque résiduel.
Respecter la bonne tension!
Veillez à ce que la tension du réseau corresponde bien à celle indiquée sur la plaque signalétique.
Utilisez une prise de courant de sécurité!
L'appareil doit exclusivement être utilisé lorsqu'il est raccordé à une prise de courant dont le contact de sécurité est installé dans les règles de l'art.
Câble de rallonge!
La section minimale des fils d'un câble de rallonge doit s'élever à 1,0 mm2. Avant de l'employer, déroulez toujours complètement un enrouleur de câble. Contrôlez le câble quant à d'éventuels dommages.
Protégez-vous contre les électrocutions!
Protégez l'appareil contre l'humidité. L'appareil ne doit pas être humide ni employé dans un environnement humide. Contrôlez l'appareil avant chaque emploi et la ligne de raccordement au réseau ainsi que la prise pour repérer d'évenluels dommages. Evitez d'entrer en contact avec des composants mis à la terre, par ex. les tubes, radiateur, etc.
Protection contre l'incendie et les explosions!
Certains composants à l'intérieur de l'appareil génèrent des étincelles. N'utilisez pas l'appareil à proximité de fluides ou de gaz combustibles. En cas de non respect, risque d'incendie ou d'explosion.
Utilisez l'appareil avec précaution!
N'utilisez pas le câble pour tirer le connecteur de la prise. Protégez le câble de la chaleur, contre tout contact avec de l'huile et des arêtes acérées. Tenez vos outils bien acérés et propres pour travailler correctement et en toute sécurité. Respectez les consignes de maintenance et les indications pour les changements d'outil.
Portez des vêtements de travail et des
équipements de protection appropriés
Les vêtements larges ne conviennent pas, car ils peuvent être entraînés par des pièces en mouvement et peuvent rester pendus. Portez un filet à cheveux pour les cheveux longs. Ne portez jamais de bijoux lors de travaux avec des machines-outils. Portez absolument des lunettes de protection. Le non respect peut entraîner des blessures à l'oeil.
Gardez voter poste de travail en bon état d'ordre!
Le désordre dans une zone de travail entraîne facilement des accidents. Ne laissez pas trainer d'outils, d'objets ni de câble dans la zone de travail, risque de trébucher! Veillez à un bon éclairage.
Faites attention aux autres personnes!
F
Faites attention, lors de l'utilisation de l'appareil, aux autres personnes, en particuliers aux enfants, et tenez-les à l'écart de la zone de travail. Ne laissez personne toucher l'appareil ou le câble.
Conservez les outils dans un endroit sûr!
Les appareils inutilisés devraient être conservés dans un endroit sec et fermé hors de portée des enfants.
Ne surchargez pas l'appareil!
Travaillez uniquement dans les limites de la plage de puissance indiquée. N'utilisez aucun outil trop faible pour des travaux difficiles. N'utilisez pas d'outils à des fins pour lesquelles ils ne sont pas destinés.
Maintenez-vous dans une position sûre pendant le travail!
Veillez à toujours garder une position équilibrée lors de vos travaux. Evitez de vous tenir de façon anormale, gardez toujours votre équilibre.
Tirez la fiche de contact
lorsque vous n'employez pas l'appareil, avant la maintenance et lorsque vous remplacez les forets.
Evitez la mise en marche involontaire !
Assurez-vous que l'interrupteur soit bien en position d'arrêt lorsque vous enfichez la fiche dans la prise de contact.
Observez votre travail!
Observez constamment la machine et les objets que vous usinez. N'employez jamais votre machine si vous n'êtes pas concentré ou si votre attention est détournée. N'utilisez jamais votre machine sous l'influence de l'alcool ou de médicaments.
Taille maximale de pièce à usiner
Seules les pièces à usiner (max. 20 x 20 cm) pouvant être lendues de façon stable sur la table de perçage ou dans l'étau peuvent être utilisées.
Contrôlez l'outil quant à d'éventuels endommagements!
Contrôlez soigneusement le bon fonctionnement conforme à l'affectation des dispositifs de protection ou des pièces légèrement abimées avant d'utiliser l'outil. Contrôlez régulièrement le câble de l'outil. Toutes les pièces doivent être correctement montées et toutes les conditions remplies pour assurer un fonctionnement impeccable de l'outil. Les dispositifs de protection et les pièces abîmés doivent être réparés dans les règles de l'art par un atelier de service après-vente dûment homologué ou être échangés si rien d'autre n'est indiqué dans le mode d'emploi. N'utilisez aucun outil dont l'interrupteur ne peut pas être mis en ou hors circuit.
Avertissement! L'utilisation d'autres outillages et accessoires que ceux indiqués dans ce mode d'emploi peut signifier pour vous un risque de blessure.
Lisez à présent ce mode d'emploi et suivez les consignes y étant comprises.
5.0. Caractéristiques techniques
SB 401/1
Tension d'entrée nominale 230V - 50 Hz
Puissance nominale 350 Watt
Mode d'exploitation S2 15 min.
Régime moteur 1400 tr/min
Régime de départ 580 - 2650 tr/min.
Vitesses 5
Logement de mandrín B 16
Mandrin à couronne dentée ∅ 1,5 - 13 mm
Diamètre de tige max. 13 mm
Distance de l'axe de la broche au bâti 104 mm
Profondeur de perçage 50 mm
Diamètre de colonne 46 mm
Hauteur 590
Poids 18
Niveau de pression acoustique en
marche à vide LPA 61, 5dB(A)
Niveau de puissance acoustique en
marche à vide LWA 74,5 dB(A)
Des modifications techniques et visuelles peuvent être effectuées dans le cadre du perfectionnement sans devoir d'avertissement. Toutes les cotes, remarques et données de ce mode d'emploi sont donc sans garantie.
La vibration main-bras est plus petite que 2,5 m/s² de façon typique. Le bruit et les vibrations ont été déterminés conformément aux exigences de la norme EN 61029-1.
6.0. Conception
6.1. Assemblage (fig. 1-3)
La machine doit être montée de la manière suivante:
● Mettez le pied de la machine (1) en place
- Fixez la bride de fixation avec la colonne (2) sur le pied de la machine (1) à l'aide de trois vis (3) et de rondelles.
- Poussez la table de perçage (4) sur la colonne (2) (fig. 4). Arrêtez la table de perçage à l'aide de la vis de serrage (5) dans la position désirée.
- Placez la tête de perçage (6) avec le recouvrement de la courroie trapézoïdale (7) et le moteur (8) sur la colonne de perçage et fixez à l'aide de vis à six pans creux (13).
- Vissez trois poignées (9) sur le croisillon
F
F
d'avance.
Remarque: toutes les pièces nues sont graissées pour les proléger contre la corrosion. Avant de mettre le mandrin (10) en place sur la broche (11), les deux pièces doivent être entièrement dégraissées à l'aide d'un solvant biologique afin de garantir une transmission de force optimale.
● Mettre le mandrin sur la broche.
6.2. Mise en place de la machine
Avant la mise en service, la perceuse doit être montée fixement et sur toute la surface sur la plaque de travail d'un établi stable. Pour cela, utilisez les deux perçages de fixation (12) dans la plaque du sol. Veillez à ce que la machine soit bien accessible pour le service et pour les travaux de réglage et de maintenance. Remarque: les vis de fixation doivent être serrées juste pour éviter que la plaque de base ne se tende ni ne se déforme. En cas de sollicitation trop importante, il y a un risque de rupture.
6.3. Dispositif de protection anti-copeaux rabattable (fig. 4)
Dévissez les trois vis à empreinte cruciforme (21). Introduire le recouvrement transparent (23) dans la fente du cadre de logement rouge (24) et fixez-le à nouveau à l'aide des vis à empreinte cruciforme (21). La hauteur du recouvrement (23) est réglable en continu et doit être fixée par l'intermédiaire des deux vis à oreilles (22).
Pour changer de foret, le dispositif de protection anticopeaux (13) peut être rabattu vers le haut, il faut cependant le remettre dans sa position initiale avant de remettre la machine en circuit.
6.4. Avant la mise en service
Veillez à ce que la tension du raccordement réseau corresponde bien à celle de la plaque signalétique. Raccordez la machine uniquement à une prise disposant d'un contact de protection installé dans les règles de l'art.
La perceuse à table est équipée d'un déclencheur de tension sur zéro qui protège l'opérateur de toute remise en circuit inattentionnée après une panne de tension. Dans ce cas, la machine doit être remise en circuit.
7.0. Fonctionnement
Portez des vêtements de protection adéquats à fleur de peau lorsque vous travaillez avec la perceuse à table.
Portez toujours des lunettes de protection!
Portez toujours un filet à cheveux pour les cheveux longs (ou une casquette)!
7.1 Généralités
Pour mettre en service, actionnez l'interrupteur vert „l" (18), la machine démarre. Pour mettre hors circuit, appuyez sur la touche rouge „O" (19), l'appareil se met hors circuit. Veillez à ne pas surcharger l'appareil. Si le bruit du moteur se réduit pendant le service, ceci indique que le moteur est trop surchargé. Ne sollicitez pas tant le moteur qu'il s'arrête.
La machine est conçue pour le service ininterrompu à charge intermittente (S2 15 min.). La machine doit être exploitée au maximum pendant 15 minutes sous charge totale, ensuite, la machine doit marcher à vide pendant 15 minutes. Ceci permet d'éviter une surchauffe du moteur.
7.2 Mise en place des outils (fig. 1)
Veillez absolument à ce que la fiche du secteur soit déconnectée lorsque vous voulez changer d'outil. Dans le mandrin à couronne dentée (10), seuls les outils cylindriques d'un diamètre de tige maximum donné peuvent être tendus. N'utilisez que des outils d'un état impeccable et alguisés. N'utilisez aucun outil endommagé au niveau de sa tige ou déformé, voire endommagé de quelque manière que ce soit. Utilisez uniquement des accessoires et appareils complémentaires indiqués dans ce mode d'emploi ou recommandés ou indiqués par le producteur de l'outil.
7.3. Maniement du mandrin (fig. 1)
Votre perceuse à table est équipée d'un mandrin à couronne dentée (10). Pour enfiler un foret, il faut tout d'abord rabattre le dispositif de protection anticopeaux (13) vers le haut, ensuite placer le foret, puis serrer à fond le mandrin à l'aide de la clé jointe à la fourniture.
Retirez la clé. Veillez à ce que les outils tendus tiennent correctement. Attention! Ne laissez pas la clé enfoncée. Risque de blessure par expulsion de la clé.
7.4. Réglage de la vitesse de rotation (fig. 1/6/7)
Mettez tout d'abord la machine hors circuit et retirez la fiche du secteur.
Les diverses vitesses de rotation peuvent être
F
réglées en déplaçant la courroie trapézoïdale. Procèdez comme suit:
- Desserrez la vis (16) pour pouvoir ouvrir le capot de recouvrement de la courroie trapézoïdale (7).
- Desserrez les vis de tension (15) et poussez le moteur (8) en direction de la tête de la machine.
- Déplacez la courrole trapézoïdale dans la position désirée.
- Les vitesses de rotation correspondantes sont indiquées dans le tableau (fig. 6).
- Tendez la courroie trapézoïdale en poussant le moteur (8) contre la tête de la machine (6). Resserrez les vis de serrage (16) à fond. La tension est correctement réglée lorsque la courroie trapézoïdale peut être enfoncée à son centre d'env. 1 cm.
- Fermez le capot de la courroie trapézoïdale et vissez à fond à l'aide de la vis (16). Le capot de recouvrement de la courroie trapézoïdale (7) doit toujours être fixement fermé étant donné que la machine est équipée d'un interrupteur de sécurité et qu'elle ne peut donc être mise en service que lorsque le capot de recouvrement de la courroie trapézoïdale (7) est fermé.
Attention! Ne faites jamais marcher la perceuse lorsque le capot de recouvrement de la courroie trapézoïdale est ouvert. Avant d'ouvrir le couvercle, retirez toujours la fiche du secteur. Ne saisissez jamais la courroie trapézoïdale lorsqu'elle tourne.
7.5 Butée de profondeur de perçage (fig 9)
Vous pouvez régler exactement la profondeur de perçage grâce à la butée de profondeur (14) et à une échelle (a) sur l'avant de la tête de la machine. Pour régler la butée de profondeur, la machine doit être hors circuit.
- Introduisez le foret souhaité (7.2) et tournez la vis de réglage vers le haut
- Positionnez doucement la pointe du foret sur la surface de la pièce à usiner à l'aide de la poignée et lisez la valeur affichée sur l'échelle.
- Retirez la pièce usinée.
- Additionnez la profondeur de perçage souhaitée à la valeur lue et tournez le foret vers le bas à l'alde de la poignée jusqu'à ce que la valeur calculée soit affichée sur l'échelle.
- Tournez la vis de réglage inférieure vers le bas jusqu'à la butée.
- Assurez le réglage effectué en tournant la vis de réglage supérieure dans le sens opposé à l'inférieure.
Attention ! Lors du réglage de la profondeur de perçage d'une perceuse cylindrique, vous devez compter
en plus la longueur de la pointe du foret.
7.6. Régler l'inclinaison de la table de perçage (fig. 8)
- Desserrez le boulon brut à tête bombée et collet carré (26) sous la table de perçage (4).
- Règlez la table de perçage (4) sur la cote d'angle désirée (à lire sur l'échelle, sur la partie supérieure de la table de perçage).
- Resserrez à fond la vis (26) et fixez la table de perçage (4) dans cette position.
7.7. Régler la hauteur de la table de perçage (fig. 1)
● Dévissez la vis de serrage (5)
- Réglez la table de perçage (4) à la hauteur désirée en l'appuyant ou la soulevant et en la tournant simultanément légèrement vers la gauche et vers la droite.
● Resserrez la vis de serrage (5) à fond.
7.8. Tendre la pièce à usiner (fig. 1)
Tendez toujours une pièce à usiner en utilisant un étau ou à l'aide d'un dispositif à tendre adéquat.
Ne tenez jamais les pièces à usiner à la main! Lors du perçage, la pièce à usiner doit être amovible sur la table de perçage (4) pour qu'un centrage automatique puisse avoir lieu. Assurez toujours la pièce à usiner pour qu'elle ne se torde pas. Ceci est possible pour le mieux en plaçant la pièce à usiner et/ou l'étau contre une butée fixe.
Attention! Les pièces en tôle doivent être tendues de manière à ne pas monter en chandelle. Règlez correctement la hauteur et l'inclinaison de la table de perçage en fonction de la pièce à usiner. Il faut garder suffisamment de distance entre l'arête supérieure de la pièce à usiner et la pointe du foret.
7.9. Usinage du bois
Veuillez veiller au fait que lorsque vous usinez le bois, il vous faut utiliser une aspiration de poussière adéquate étant donné que la poussière de bois peut être nocive à la santé. Portez toujours un masque de protection anti-poussière lorsque vous effectuez des travaux générateurs de poussière.
7.10. Vitesses de travail
Veillez à ce que la vitesse de rotation soit correcte pendant le perçage. Celle-ci dépend du diamètre du foret et de la pièce à usiner.
La liste indiquée ici-bas vous aidera à sélectionner les vitesses de rotation en fonction des matériaux différents.
Les vitesses de rotation indiquées sont uniquement des grandeurs de référence.
F
F
∅ Foret Fonte grise Acier Fer Aluminium Bronze
| 3 2550 1600 2230 9500 8000 |
| 4 1900 1200 1680 7200 8000 |
| 5 1530 955 1340 5700 4800 |
| 6 1270 800 1100 4800 4000 |
| 7 1090 680 980 4100 3400 |
| 8 960 600 840 3600 3000 |
| 9 850 530 740 3200 2650 |
| 10 765 480 670 2860 2400 |
| 11 700 435 610 2800 2170 |
| 12 640 400 560 2400 2000 |
| 13 590 370 515 2200 1840 |
| 14 545 340 480 2000 1700 |
| 16 480 300 420 1800 1500 |
| 18 425 285 370 1600 1300 |
| 20 380 240 335 1400 1200 |
| 22 350 220 305 1300 1100 |
| 25 305 190 270 1150 850 |
7.11. Chanfreiner et perçage à centrer
Avec cette perceuse à table, vous pouvez aussi chanfreiner et effectuer un perçage à centrer. Veillez ce faisant au fait que le chanfreinage doit être réalisé à la vitesse la plus basse alors que le perçage à centrer nécessite une vitesse élevée.
8.0. Maintenance et soin
La percouse à table est pratiquement sans maintenance. Gardez l'appareil en bon état de propriété. Retirez la prise du réseau pour chaque travail de réglage et de maintenance. N'utilisez pas de solvant âcre pour le nettoyage. Veillez à ce qu'aucun liquide ne s'immisce dans l'appareil. Regraissez les pièces nues après les travaux. La colonne de perçage, les pièces nues du support et de la table de perçage doivent particulièrement être graissées régulièrement. Utilisez une graisse sans acide commune pour la lubrification.
Attention: les chiffons de nettoyage compronant de l'huile et de la graisse et les restes de graisse et d'huile ne doivent pas être éliminés dans les ordures ménagères. Eliminez-les dans le respect de l'environnement. Contrôlez et nettoyez régulièrement les orifices d'aération. Stockez l'appareil dans une salle sèche. Si l'appareil est endommagé, n'essayez pas de le réparer vous-même. Laissez un(e) spécialiste électricien(ne) effectuer les travaux.
F
9.0. Commande de pièces de rechange
Les pièces de rechange peuvent être commandées à l'entr. ISC GmbH (adresse: cf. bon de garantie), veuillez alors indiquer ce qui suit:
• Type de l'appareil
• Référence de l'appareil
- Numéro d'identification de l'appareil:
- Numéro de pièce de rechange de la pièce de rechange nécessaire
