| Produkttyp | Säulenbohrmaschine |
| Marke | Prowork |
| Modell | PSB 401/1 |
| Eingangsspannung | 230 V - 50 Hz |
| Nennleistung | 350 W |
| Betriebsart | S2 15 min (Aussetzbetrieb) |
| Motordrehzahl | 1400 U/min |
| Drehzahlbereich | 580 - 2650 U/min (5 Stufen) |
| Spindelaufnahme | B16 |
| Zahnkranzspannfutter | Ø 1,5 - 13 mm |
| Max. Schaftdurchmesser | 13 mm |
| Abstand Spindelachse-Gestell | 104 mm |
| Bohrtiefe | 50 mm |
| Säulendurchmesser | 46 mm |
| Höhe | 590 mm |
| Gewicht | 18 kg |
| Schalldruckpegel | 61,5 dB(A) |
| Schallleistungspegel | 74,5 dB(A) |
| Hand-Arm-Vibration | < 2,5 m/s² |
| Bearbeitbare Materialien | Metall, Kunststoff, Holz |
| Hauptfunktionen | Bohren, Ansenken, Zentrierbohren |
| Wartung und Reinigung | Mit trockenem Tuch reinigen, blanke Teile (Säule, Tisch) einfetten, keine scheuernden Lösungsmittel |
| Sicherheit | Sicherheitsschalter am Gehäuse, Nullspannungsauslöser, klappbarer Spritzschutz |
| Ersatzteile und Reparierbarkeit | Bestellung über ISC GmbH, Reparaturen durch qualifizierten Elektriker |
| Allgemeine Informationen | 2 Jahre Garantie, nur für den Hausgebrauch |
Häufig gestellte Fragen - PSB 401/1 Prowork
Benutzerfragen zu PSB 401/1 Prowork
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bohrmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch PSB 401/1 - Prowork und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PSB 401/1 von der Marke Prowork.
BEDIENUNGSANLEITUNG PSB 401/1 Prowork
Art.-Nr.: 42.504.22 I.-Nr.: 01014
PROWORK®
PSB 401/1

⑭ Bitte Seite 2-5 ausklappen
GB Please fold out page 2 - 5.
⑤ Veuillez déplier les pages 2-5
NL Gelieve blz. 2-5 uit te vouwen
① Aprire le pagine dalla 2 alla 5
© Slå siderne 2-5 ud
FL Prosimy rozłożyć instrukcję na stronach 2-5
⑧ Kérjük a 2 - 5 - ig levő oldalakat szétnyitni.
MH Molimo da otvorite stranice 2-5
⑧ Пожалуйста, раскройте страницы 2-5

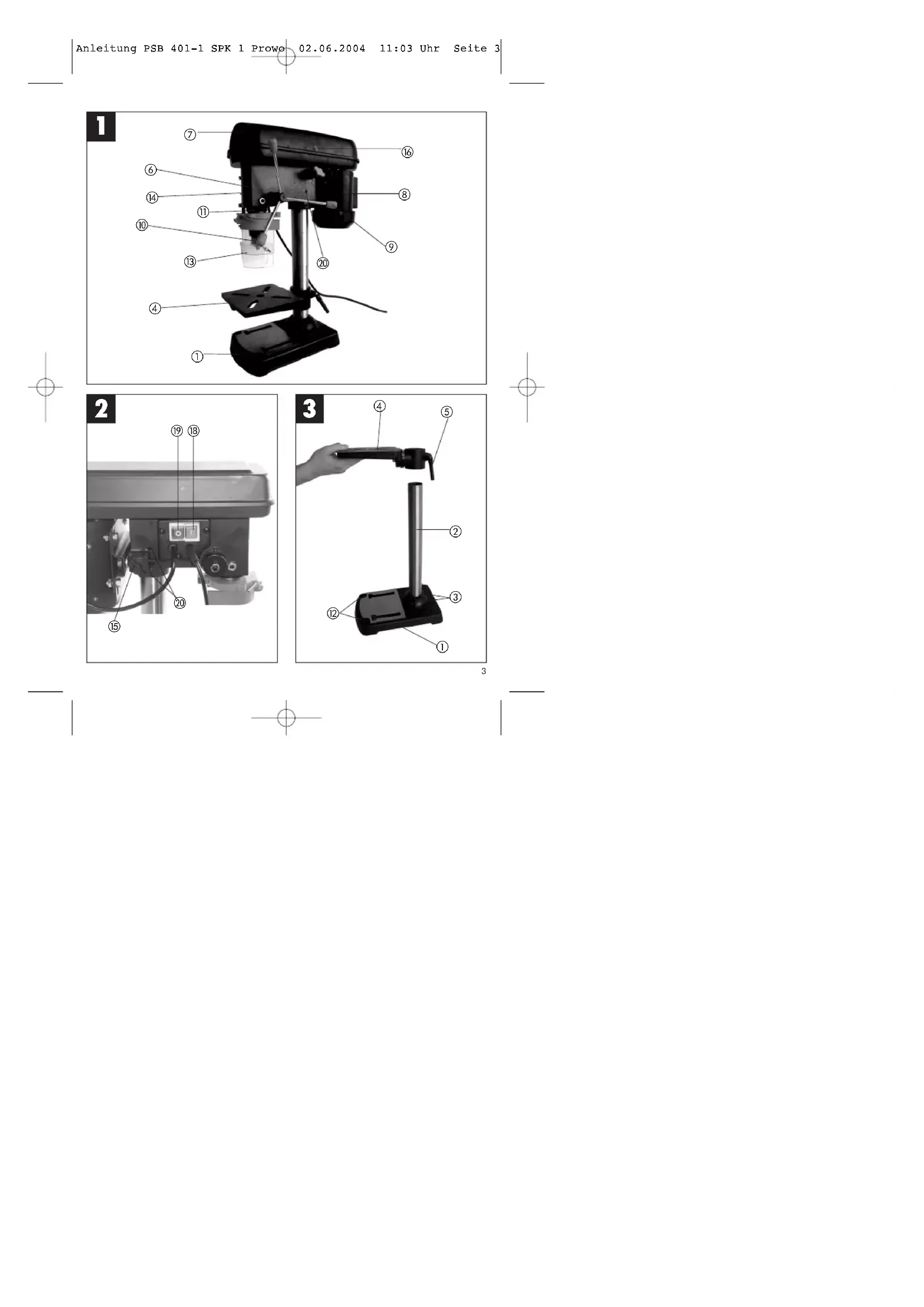

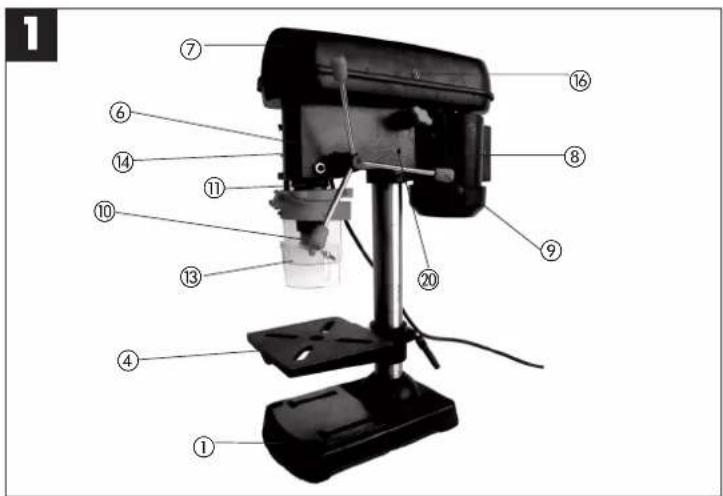

1.0. Gerätebeschreibung (Abb. 1/2)
- Maschinenfuß
- Säule
- Befestigungsschrauben
- Bohrtisch
- Klemmschraube
- Maschinenkopf
- Keilriemenabdeckung
- Motor
- Griffe
- Zahnkranzbohrfutter
- Spindel
- Befestigungsbohrungen
- Klappbarer Späneschutz
- Tiefenanschlag
- Spannschraube
- Schraube
- Einschalter
- Ausschaller
- Madenschraube
2.0. Lieferumfang
● Säulenbohrmaschine
● Zahnkranzbohrfutter
● Bohrfutterschlüssel
- Klappbarer Späneschutz
• Bohrtisch
3.0. Bestimmungsgemäße Verwendung
Diese Tischbohrmaschine ist zum Bohren von Metall, Kunststoff, Holz und ähnlichen Werkstoffen bestimmt und darf nur im privaten Haushaltsbereich verwendet werden.
Lebensmittel und gesundheitsgefährdende Materialien dürfen mit der Maschine nicht bearbeitet werden. Das Bohrfutter ist nur für die Verwendung von Bohren und Werkzeugen mit dem angegebenen Schafldurchmesser und zylindrischen Werkzeugschaft geeignet. Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Die Maschine ist für Kurzzeitbetrieb konzipiert (S2 15 min.). Für jede andere Verwendung als in dieser Bedienungsanleitung angegeben, übernehmen wir keine Haftung, ebenso erlicht damit jeder Garantieanspruch.
4.0. Sicherheitshinweise
Bei der Konstruktion der Säulenbohrmaschine wurde darauf geachtet, dass Gefährdungen bei bestimmungsgemäße Anwendung weitgehend ausgeschlossen sind. Dennoch gibt es einige Sicherheitsmaßnahmen die zu beachten sind, damit
Restgefahren ausgeschlossen werden können.
Richtige Netzspannung beachten!
Achten Sie darauf, dass die Netzspannung mit den Angaben des Typenschildes übereinstimmt.
Schutzkontaktsteckdose verwenden!
Das Gerät darf nur an einer Steckdose mit ordnungsgemäß installiertem Schutzkontakt betrieben werden.
Verlängerungskabel!
Der Litzenquerschnitt eines Verlängerungskabels muss mindestens 1,5 mm² betragen. Rollen „Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.
Schutz vor elektrischem Schlag!
Schützen Sie das Gerät vor Feuchtigkeit. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden. Überprüfen Sie vor jeder Benutzung das Gerät und die Netzanschlussleitung mit Stecker auf Schäden. Vermeiden Sie Körperberührungen mit geerdeten Teilen, z.B. Rohren, Helzkörper etc...
Schutz vor Brand oder Explosion!
Im Inneren des Gerätes befinden sich funkenbildende Bauteile. Benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explosionsgefahr.
Gerät mit Sorgfalt behandeln!
Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharlen Kanten. Halten Sie die Werkzeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise über den Werkzeugwechsel.
Geeignete Arbeitskleidung und Schutzausrüstung tragen!
Nicht geeignet ist weite Kleidung, sie kann von beweglichen Teilen erfasst werden oder Sie können hängen bleiben. Tragen Sie bei langen Haaren ein Haametz. Tragen Sie bei Arbeiten mit Werkzeugmaschinen grundsätzlich keinen Schmuck Tragen Sie unbedingt eine Schutzbrille. Bei Nichlbeachlung können Augenverletzungen entstehen.
D
Arbeitsplatz in Ordnung halten!
Unordnung in Ihrem Arbeitsbereich führt leicht zu Unfällen. Lassen Sie keine Werkzeuge, Gegenstände oder Kabel im unmittelbaren Arbeitsbereich liegen, Stolpergefahr! Sorgen Sie für ausreichende Beleuchtung.
Auf andere Personen achten!
Achten Sie bei der Benutzung des Gerätes auf andere Personen, vor allem Kinder, und halten Sie diese von Ihrem Arbeitsbereich fém. Lassen Sie niemanden das Gerät oder das Kabel berühren.
Werkzeuge sicher aufbewahren!
Unbenutzte Geräte an einem trockenen, verschlossenen Ort und außerhalb der Reichweite von Kindern aufbewahren.
Gerät nicht überlasten!
Arbeiten Sie nur im angegebenen Leistungsbereich. Verwenden Sie keine leistungsschwachen Maschinen für schwere Arbeiten. Benutzen Sie Werkzeuge nicht für Zwecke, für die sie nicht bestimmt sind.
Sicherer Stand bei der Arbeit!
Achten Sie bei Ihrer Arbeit auf einen sicheren Stand. Vermeiden Sie abnormale Körperhaltungen, halten Sie immer da Gleichgewicht.
Netzstecker ziehen-
bei Nichtgebrauch des Werkzeugs, vor der Wartung und beim Wechseln der Bohrer.
Maximale Werkstückgröße
Es dürfen nur Werkstücke (max. 20 x 20 cm) bearbeitet werden, die am Bohrtisch oder im Schraubstock sicher gespannt werden können.
Unbeabsichtigten Anlauf vermeiden!
Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausgeschaltet ist.
Beobachten Sie Ihre Arbeit!
Beobachten Sie stets die Maschine und den Gegenstand, den Sie bearbeiten. Verwenden Sie Ihre Maschine niemals, wenn Sie unkonzentriert oder abgelenkt sind. Verwenden Sie Ihre Maschine niemals unter Alkohol- oder Tabletteneinfluss.
Werkzeug auf Beschädigung überprüfen!
Vor dem Gebrauch des Werkzeugs müssen Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf Ihre einwandfreie Funktion untersucht werden. Kontrollieren Sie regelmäßig das Kabel des Werkzeugs. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb sicherzustellen. Beschädigte Schutzvorrichtungen und Teile müssen sachgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angeben ist. Benutzen Sie keine Werkzeuge, bei denen sich der Schalter nicht ein und ausschalten lässt.
Warnung! Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs als in dieser Gebrauchanleitung angegeben, kann eine Verletzungsgefahr für Sie bedeuten.
Lesen Sie nun die Bedienungsanleitung und befolgen Sie die darin enthaltenen Anweisungen.
5.0. Technische Daten
SB 401/1
| Nenneingangsspannung 230V -/ 50 Hz | |
| Nennleistung 350 Watt | |
| Betriebsart S2 15 min. | |
| Motordrehzahl 1400 min | |
| Ausgangsdrehzahl 580 - 2.650 min | |
| Geschwindigkeitsstufen 5 | |
| Bohrfutteraufnahme B 16 | |
| Zahnkranzohrfutter ∅ 1,5 - 13 mm | |
| Max. Schaltdurchmesser 13 mm | |
| Ausladung 104 mm | |
| Bohrtiefe 50 mm | |
| Säulendurchmesser 46 mm | |
| Höhe 590 mm | |
| Gewicht 18 kg | |
| Schalldruckpegel im Leerlauf LPA 61,5 dB(A) | |
| Schallleistungspegel im Leerlauf LWA 74,5 dB(A) |
Technische und optische Veränderung können im Zuge der Weiterentwicklung ohne Ankündigung vorgenommen werden. Alle Maße, Hinweise und Angaben dieser Bedienungsanleitung sind deshalb ohne Gewähr.
D
Die Hand-Arm-Vibration ist typischerweise kleiner als 2,5 m/s.
Geräusch und Vibration wurden entsprechend den Anforderungen der EN 61029-1 ermittelt.
6.0. Aufbau
6.1.Zusammenbau (Abb. 1-3)
Die Maschine wird wie folgt montiert: ● Maschinenfuß (1) aufstellen
● Befestigungsflansch mit Säule (2) mit drei Schrauben (3) und Unterlegscheiben auf dem Maschinenfuß (1) befestigen.
- Bohrtisch (4) mit Bohrtischhalter auf die Säule (2) schieben (Abb. 4). Arretieren Sie den Bohrertisch mit der Klemmschraube (5) in der gewünschten Position.
- Bohrkopf (6) mit Keilriemenabdeckung (7) und Motor (8) auf die Bohrsäule aufsetzen und mit den Inbusschrauben (20) befestigen.
- Drei Griffe (9) am Vorschubhandkreuz anschrauben.
Hinweis: Zum Schutz vor Korrosion sind alle blanken Teile eingelettet. Vor dem Aufsetzen des Bohrfurters (10) auf die Spindel (11) müssen beide Teile mit einem umweltfreundlichen Lösungsmittel vollkommen fettfrei gemacht werden, damit eine optimale Kraftübertragung gewährleistet ist. ● Bohrfutter auf die Spindel aufsetzen.
6.2.Aufstellen der Maschine
Vor der Inbetriebnahme ist die Bohrmaschine fest und vollflächig auf der Arbeitsplatte einer standsichereren Werkbank zu montieren. Verwenden Sie dazu die beiden Befestigungsohrungen (12) in der Bodenplatte. Achten Sie darauf, dass die Maschine für den Betrieb und für Einstell- und Wartungsarbeiten frei zugänglich ist. Hinweis: Die Befestigungsschrauben dürfen nur so fest angezogen werden, dass sich die Grundplatte nicht verspannt oder verformt. Bei übermäßiger Beanspruchung besteht Gefahr des Bruches.
6.3.Klappbarer Späneschutz (Abb. 4)
Die drei Schrauben (21) herausschrauben. Transparenten Abdeckung (23) in den Schlitz des roten Aufnahmerahmens (24) schieben und mit den Schrauben (21) wieder fixieren.
Die Höhe der Abdeckung (23) ist stufenlos einstellbar und über die beiden Flügelschrauben (22) zu fixieren.
Zum Bohrerwechsel kann der Späneschutz (13) nach oben geklappt werden, vor dem Einschalten der Maschine ist der Späneschutz (13) aber wieder
in seine Ausgangsposition zu bringen.
6.4. Vor Inbetriebnahme beachten
Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild übereinstimmt. Schließen Sie die Maschine nur an eine Steckdose mit ordnungsgemäß installiertem Schutzkontakt an. Die Tischbohrmaschine ist mit einem Nullspannungsauslöser ausgestattet, der die Bediener vor ungewolltem Wiederanlauf nach einem Spannungsabfall schützt. In diesem Fall muß die Maschine erneut einschaltet werden.
7.0. Betrieb

Tragen Sie beim Arbeiten mit der Tischbohrmaschine geeignete, enganliegende Schutzkleidung.

Tragen Sie immer eine Schutzbrille!

Tragen Sie bei langen Haaren immer ein Haarnetz (oder ein Mütze)!
7.1.Allgemein (Abb. 2)
Zum Einschalten betätigen Sie den grünen Ein-Schalter „I“ (18), die Maschine läuft an. Zum Aus-schalten drücken Sie die rote Taste „O“ (19), das Ger- rät schaltet ab. Achten Sie darauf, das Gerät nicht zu überlasten. Sinkt das Motorgeräusch während des Betriebes, wird der Motor zu stark belastet. Belasten Sie das Gerät nicht so stark, dass der Motor zu Stillstand kommt. Die Maschine ist für Kurzzelbetrieb (S2 15 min.) konziplert. Die Maschine darf maximal 15 Minuten unter Vollast betrieben werden, danach muss die Maschine solange ausgeschaltet werden, bis sich die Motorwicklung auf Zimmertemperatur abgekühlt hat. Dadurch wird ein Überhitzen des Motors vermieden.
7.2.Werkzeug einsetzen (Abb. 1)
Achten Sie unbedingt darauf, dass beim Werkzeugwechsel der Netzstecker gezogen ist. Im Zahnkranzbohrfutter (10) dürfen nur zylindrische Werkzeuge mit dem angegebenen maximalen Schaftdurchmesser gespannt worden. Nur einwandfreies und scharles Werkzeug benutzen. Keine Werkzeuge benutzen, die am Schalt beschädigt sind oder sonst in irgendeiner Weise verformt oder beschädigt sind. Setzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben
oder vom Hersteller freigebeben sind, ein.
7.3. Handhabung des Bohrfutters (Abb. 1)
Ihre Tischbohrmaschine ist mit einem Zahnbohrfutter (10) ausgestattet. Um einen Bohrer einzusetzen, ist zuerst der Späneschutz (13) nach oben zu klappen, anschließend der Bohrer einzusetzen und das Bohrflutter mit dem mitgelieferten Futterschlüssel festzuziehen.
Futterschlüssel wieder abziehen. Achten Sie auf festen Sitz der eingespannten Werkzeuge. Achtung! Futterschlüssel nicht steckten lassen. Verletzungsgefahr durch Wegschleudern des Futterschlüssels.
7.4.Drehzahleinstellung (Abb. 1/6/7)
Schalten Sie zuerst die Maschine aus und ziehen Sie den Netzstecker.
Die verschiedenen Spindeldrehzahlen können durch Umsetzen des Keilriemens eingestellt werden. Gehen Sie wie folgt vor:
- Lösen der Schraube (16) um die
Keilriemenabdeckung (7), öffnen zu können.
- Spannschrauben (15) lösen und den Motor (8) in Richtung Maschinenkopf schieben.
- Keilriemen auf die gewünschte Position umsetzen.
● Die entsprechenden Drehzahlen entnehmen Sie der Tabelle (Abb. 6).
- Keilriemen spannen, indem Sie den Motor (8) entgegen des Maschinenkopfes (6) schieben. Spannschrauben (16) wieder festziehen. Die Spannung ist richtig eingestellt, wenn sich der Keilriemen in der Mitte ca. 1 cm durchdrücken lässt.
- Keilriemenabdeckung schließen und mit der Schraube (16) festschrauben. Die Keilriemenabdeckung (7) muß immer fest verschlossen sein, da die Maschine mit einem Sicherheitsschalter ausgestattet ist und somit nur bei geschossener Keilriemenabdeckung (7) eingeschaltet werden kann.
Achtung! Niemals die Bohrmaschine mit geöffneter Keilriemenabdeckung laufen lassen. Vor dem Öffnen des Deckels immer den Netzstecker zeihen. Niemals in laufende Keilriemen greifen.
7.5 Bohrtiefenanschlag SB 401/1 (Abb. 8)
Über den Tiefenanschlag (14) und eine Skala (a) an der Vorderseite des Maschinenkopfes können Sie die gewünschle Bohrtiefe exakt einstellen. Zum Einstellen des Tiefenanschlags muss die Maschine ausgeschaltet sein.
- Setzen Sie den gewünschten Bohrer ein (7.2)
und drehen Sie die Einstellschrauben nach oben
- Setzen Sie über den Handgriff die spitze des Bohrers leicht auf die Oberfläche des Werkstücks und lesen Sie den angezeigten Wert von der Skala ab.
● Entfernen Sie das Werkstück.
- Addleren Sie die gewünschte Bohrtlefe zum abgelesenen Wert und drehen Sie über den Handgriff den Bohrer soweit nach unten, bis der errechnete Wert an der Skala angezeigt wird.
- Drehen Sie die untere Einstellschraube bis zum Anschlag nach unten.
- Sichern Sie vorgenommene Einstellung, indem Sie die obere Einstellschraube gegen die untere drehen.
Achtung! Beim Einstellen der Bohrtiefe einer zylindrischen Bohrung, müssen Sie die Länge der Bohrerspitze hinzurechnen.
7.6. Neigung des Bohrtisches einstellen (Abb. 6)
● Schlossschraube (26) unter dem Bohrtisch (4) lockem.
- Bohrtisch (4) auf das gewünschte Winkelmaß einstellen (kann auf der Skala auf der Oberselte des Bohrtisches abgelesen werden).
- Schlossschraube (26) wieder fest anziehen um den Bohrtisch (4) in dieser Position zu fixieren.
7.7.Höhe des Bohrtisches einstellen (Abb. 1/2)
- Spannschraube (5) lockern
- Bohrtisch (4) durch drücken oder heben und gleichzeitiges leichtes drehen nach links und rechts auf die gewünschte Höhe einstellen.
- Spannschraube (5) wieder festziehen.
7.8. Werkstück spannen
Spannen Sie Werkstücke grundsätzlich mit Hilfe eines Maschinenschraubstocks (nicht im Lieferumfang enthalten) oder mit geeignetem Spannmittel fest ein. Werkstücke nie von Hand halten! Beim Bohren sollen das Werkstück auf dem Bohrtisch (4) beweglich sein, damit eine Selbstzen-trierung stattfinden kann. Werkstück unbedingt gegen Verdrehen sichern. Dies geschieht am besten durch Anlegen des Werkstückes bzw. des Maschinenschraubstocks an einen festen Anschlag. Achtung! Blechteile müssen eingespannt werden, damit sie nicht hochgerissen werden können. Stellen Sie den Bohrtisch je nach Werkstück in Höhe und Noigung richtig ein. Es muss zwischen Werkstückoberkante und Bohrerspitze genügend Abstand bleiben.
D

D
7.9. Holzbearbeitung
Bitte beachten Sie, dass beim Bearbeiten von Holz eine geeignete Staubabsaugung verwendet werden muss, da Holzstaub gesundheitsgefährdend sein kann. Tragen Sie bei stauberzeugenden Arbeiten unbedingt eine geeignete Staubschutzmaske.
7.10. Arbeitsgeschwindigkeiten
Achten Sie beim Bohren auf die richtige Drehzahl. Diese ist abhängig vom Bohrerdurchmesser und dem Werkstoff.
Unten aufgeführte Liste hilft ihnen bei der Wahl von Drehzahlen für die verschiedenen Materialien.
Bei den angegebenen Drehzahlen handelt es sich lediglich um Richtwerte.
| ∅ Bohrer Grauguss Stahl Eisen Aluminium Bronze |
| 3 2550 1600 2250 9500 8000 |
| 4 1900 1200 1680 7200 6000 |
| 5 1540 950 1340 5700 4900 |
| 6 1270 820 1100 4800 4200 |
| 7 1090 680 950 4100 3400 |
| 8 965 800 845 3600 3000 |
| 9 850 530 740 3200 2850 |
| 10 765 480 670 2860 2400 |
| 11 700 435 610 2600 2170 |
| 12 640 420 560 2400 2000 |
| 13 550 370 515 2200 1840 |
| 14 545 340 480 2000 1700 |
| 16 480 300 420 1800 1500 |
| 18 425 265 370 1600 1300 |
| 20 380 240 335 1400 1200 |
| 22 350 220 305 1300 1100 |
| 25 305 190 270 1150 950 |
7.11. Senken und Zentrierbohren
Mit dieser Tischbohrmaschine können Sie auch Senken oder Zentrierbohren. Beachten Sie hierbei, dass das Senken mit der niedrigsten Geschwindigkeit durchgeführt werden sollte, während zum Zentrierbohren eine hohe Geschwindigkeit erforderlich ist.
8.0. Wartung und Pflege
Die Tischbohrmaschine ist weitgehend wartungsfrei. Halten Sie das Gerät sauber. Ziehen Sie vor allen Reinigungs- und Wartungsarbeiten den Netzstecker. Verwenden Sie zum Reinigen keine scharfen Lösungsmittel. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Fetten Sie blanke Teile nach Beendigung der Arbeiten wieder ein. Besonderes die Bohrsäule, blanke Teile des Ständers und der Bohrtisch sollten regelmäßig gefettet werden. Benützen Sie zum Fetten ein handels-
übliches säurefreies Schmierfett.
Achtung: Öl- und fetthalige Reinigungstücher sowie Fett- und Ölrückstände nicht in den Hausmüll geben. Entsorgen Sie diese umweltgerecht. Kontrollieren und reinigen Sie regelmäßig die Lüftungsöffnungen. Lagern Sie das Gerät in einem trockenen Raum. Sollte das Gerät beschädigt sein, versuchen Sie nicht, es selbst zu reparieren. Überlassen Sie die Reparatur einer Elektrofachkraft.
9.0. Ersatzteilbestellung
Ersatzteile können bei der Fa. ISC GmbH bestellt werden (Adresse slehe Garantieurkunde), hierbei sollten folgende Angaben gemacht werden: - Typ des Gerätes - Artikelnummer des Gerätes - Ident- Nummer des Gerätes - Ersatzteil- Nummer des erforderlichen Ersatzteil
GB
5.0. Technische gegevens
SB 401/1
7.8. Werkstuk spannen

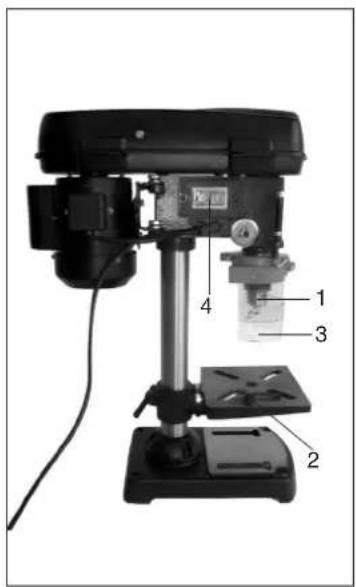

| Pos. Beschreibung Ersatzteilnr. | |
| 1 Zahrkranzbohrfutter 42.504.20.01.001 | |
| 2 Bohrfurterschlüssel 42.504.20.01.002 | |
| 3 klappbarer Späneschutz 42.504.20.01.003 | |
| 4 Schaller | 42.504.20.01.004 |
| o. B. Kellriomen | 42.504.20.01.005 |
| o. B. Montagebeutel incl Griffe 42.504.20.01.006 |

Der Unterzeichnende erklärt in Namen der Firma die Über- einstimmung des Produktes.
Landau'lsar, den 28.05.2004

Brunhölz
Leiter Produkt-Management

4250420-03-4141800-E
GARANTIEURKUNDE
Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhalt sein sollte. Die 2 Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.
Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte Innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner das regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.
ISC GmbH · International Service Center
Service- und Infoserver: http://www.isc-gmbh.info
D
Der Nachdruck oder sonstige Verweltigung von Dokumentation und
Bögezückschutz der Prüdamer, über auszugswerte ist für den durchsichteter: Zurückung der ISC GmbH währerin.
after uniprokking fliwasser im ISC GmbH
PL
② Technische Änderungen vorbehalten
(A) Hans Einhell Österreich Gesellschaft m.b.H.
Mühlgasse 1
A-2353 Guntramsdorf
Tel. (02238) 53518, Fax (02238) 52089
CH Euban International
St. Gellerstraße 182
CH-BAD Winterthur
Tel. (052) 2358787, Fax (052) 2356700
©Finbell UK Ltd
Unit 5 Moneth Wharf
Twelve Queva
Bikorhead, Wirkel
Dishhead, CH 41 1NG
Tel: 0151 64
Investitions-Baugesellschaft
Christofor Stefanidi
Belinskij-102
KZ-4860008 st. Chimkent
Tel/Fax 03252 242414
RO Novatech S r l
Ed. Lucas Calarniu 24-28
So A AP 9 Sector
BO-75121 Bucuresti
Tel. 021 4104900 Fax 021 4103568
© Poker Plus S B O
Areal vu Bechovice
Burlave 10 P
CZ-19011 Prahe - Bechovice 911
BG Flow GmbH
Mihil Kokni str. 18 W
BG-9000 Varna
Tel. 052 605254
HH Einhell Croattie d.o.o.
Volka Vps 2
HR-49224 Legal
Tel 049 342 444, Fax 049 342 392
②. GMA-Elekromechanika d.o.p
Cesta Andreia Biterca 115
SLO 1000 Ljubilana
Tel 01/5838904, Fax 01/5163800
