Typ produktu	Wiertarka stołowa
Marka	Prowork
Model	PSB 401/1
Napięcie wejściowe	230 V - 50 Hz
Moc znamionowa	350 W
Tryb pracy	S2 15 min (praca przerywana)
Prędkość obrotowa silnika	1400 obr/min
Zakres prędkości	580 - 2650 obr/min (5 prędkości)
Gniazdo uchwytu	B16
Uchwyt zębaty	Ø 1,5 - 13 mm
Maks. średnica trzpienia	13 mm
Odległość oś wrzeciona - korpus	104 mm
Głębokość wiercenia	50 mm
Średnica kolumny	46 mm
Wysokość	590 mm
Waga	18 kg
Poziom ciśnienia akustycznego	61,5 dB(A)
Poziom mocy akustycznej	74,5 dB(A)
Drgania ręka-ramię	< 2,5 m/s²
Materiały obrabiane	Metal, tworzywo sztuczne, drewno
Główne funkcje	Wiercenie, fazowanie, wiercenie centrujące
Konserwacja i czyszczenie	Czyścić suchą szmatką, smarować odsłonięte części (kolumna, stół), nie używać ostrych rozpuszczalników
Bezpieczeństwo	Wyłącznik bezpieczeństwa na osłonie, wyzwalacz zerowego napięcia, składana osłona przeciwodpryskowa
Części zamienne i naprawialność	Zamówienia przez ISC GmbH, naprawy przez wykwalifikowanego elektryka
Informacje ogólne	Gwarancja 2 lata, tylko do użytku domowego

Często zadawane pytania - PSB 401/1 Prowork

Jak ustawić prędkość obrotową wiertarki Prowork PSB 401/1?

Odłącz maszynę od zasilania. Otwórz osłonę paska klinowego, odkręcając śrubę (16). Poluzuj śruby napinające (15) i przesuń silnik w kierunku głowicy. Przesuń pasek do żądanej pozycji zgodnie z tabelą prędkości (rys. 6). Napnij pasek, odpychając silnik, i dokręć śruby. Zamknij osłonę. Maszyna działa tylko przy zamkniętej osłonie.

Jak ustawić głębokość wiercenia?

Wyłącz maszynę. Włóż wiertło. Obróć śrubę regulacyjną do góry. Ustaw grot wiertła na przedmiocie, odczytaj skalę. Dodaj żądaną głębokość, opuść wiertło do obliczonej wartości. Obróć dolną śrubę regulacyjną do oporu, a następnie dokręć górną śrubę w przeciwnym kierunku.

Jak przechylić stół wiertarski?

Poluzuj śrubę z łbem kulistym (26) pod stołem. Ustaw stół pod żądanym kątem (odczytaj na skali). Dokręć śrubę, aby ustalić pozycję.

Jak złożyć wiertarkę stołową Prowork PSB 401/1?

Przymocuj stopę maszyny (1) do kolumny (2) za pomocą trzech śrub. Nasuń stół wiertarski (4) na kolumnę i dokręć śrubą (5). Umieść głowicę (6) na kolumnie i przymocuj ją. Wkręć trzy uchwyty (9) w krzyżak. Odtłuść uchwyt i wrzeciono przed zamontowaniem uchwytu.

Jaki jest typ uchwytu i jak wymienić wiertło?

Uchwyt jest zębaty typu B16, przyjmujący trzpienie o średnicy 1,5–13 mm. Aby wymienić wiertło, podnieś osłonę przeciwodpryskową do góry, włóż wiertło, dokręć za pomocą dostarczonego klucza. Zawsze wyjmuj klucz przed uruchomieniem.

Jakie są podstawowe zasady bezpieczeństwa?

Noś okulary ochronne i siatkę na włosy. Nie noś luźnych ubrań. Użyj imadła do przedmiotu. Odłącz przed wymianą narzędzia lub konserwacją. Nie używaj w pobliżu łatwopalnych cieczy.

Jak konserwować wiertarkę?

Czyścić suchą szmatką, bez ostrych rozpuszczalników. Regularnie smarować kolumnę, odsłonięte części podstawy i stołu smarem bezkwasowym. Czyścić otwory wentylacyjne. Przechowywać w suchym miejscu.

Czy można wiercić drewno tą maszyną?

Tak, wiertarka jest przeznaczona do wiercenia drewna, metali i tworzyw sztucznych. Podczas wiercenia drewna używaj odpowiedniego odsysania pyłu i noś maskę przeciwpyłową.

Co zrobić, jeśli maszyna nie uruchamia się?

Sprawdź, czy osłona paska jest dobrze zamknięta (wyłącznik bezpieczeństwa). Upewnij się, że gniazdko jest zasilane i kabel nie jest uszkodzony. Po przerwie w zasilaniu maszynę należy ponownie włączyć za pomocą zielonego przycisku.

Gdzie zamówić części zamienne?

Części zamienne są dostępne w ISC GmbH. Podaj typ urządzenia, referencję, numer identyfikacyjny i numer części. Adres znajduje się w karcie gwarancyjnej.

INSTRUKCJA OBSŁUGI PSB 401/1 Prowork

(D) Bedienungsanleitung Säulenbohrmaschine
GB Operating Instructions Pillar Drill
F Mode d'emploi Perceuse à colonne
NL Gebruiksaanwijzing Kolomboormachine
① Istruzioni per l'uso Trapano a colonna
DK Betjeningsvejledning Søjleboremaskine
PL Instrukcja obsługi Wiertarka kolumnowa
H Használati utasítás Öszlopos fúrogép
HR Upute za uporabu stupne bušilice
RUIS Руководство по эксплуатации вертикально-сверлильный станок с колонной

CE

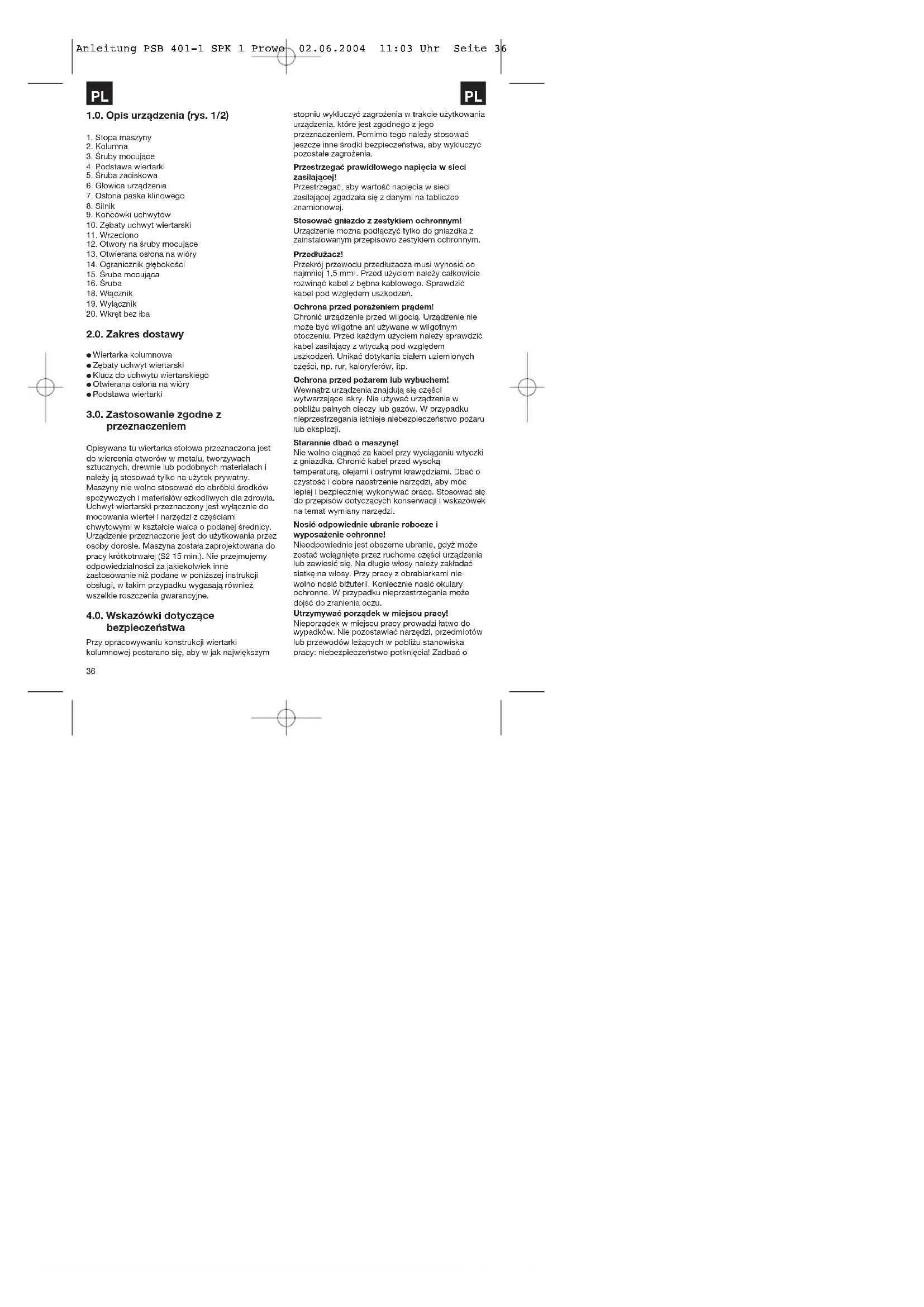

1.0. Opis urządzenia (rys. 1/2)

1. Stopa maszyny

2. Kolumna

3. Śruby mocujące

4. Podstawa wiertarki

5. Podstawa Mertan

6. Śruba zaciskowa

7. Głowice urzdzania

8. Głowica urządzenia

9. Osiene粉色 klinewego

10. Osłona paska klinowego

11. Silnik

12. Końcówki uchwytów

13. Zębaty uchwyt wiertarski

14. Wrzeciono

15. Otwory na śruby mocujące

16. Otwierana ostona na wióry

17. Ogranicznik ołębokości

18. Ogranioznik gizobrataki

19. Œruba mawiasa

20. Sruba mocująca

21. Sruba

22. Włącznik

23. Wyłącznik

24. Wkret bez łba

2.0. Zakres dostawy

● Wiertarka kolumnowa

● Zębaty uchwyt wiertarski

- Klucz do uchwytu wiertarskiego

- Otwierana osłona na wióry

- Podstawa wiertarki

3.0. Zastosowanie zgodne z przeznaczeniem

Opisywana tu wiertarka stolowa przeznaczona jest do wierconia otworów w metalu, tworzywach sztucznych, drewnie lub podobnych materiałach i należy są stosować tylko na użytek prywatny. Maszyny nie wolno stosować do obróbki środków spożywczych i materiałów szkodliwych dla zdrowia. Uchwyt wiertarski przeznaczony jest wyłącznie do mocowania wiertel i narzędzi z częściami chwytowymi w kształcie walca o podanej średnicy. Urządzenie przeznaczone jest do użytkowania przez osoby dorosle. Maszyna została zaprojektowana do pracy krótkotrwałej (S2 15 min.). Nie przejmujemy odpowiedzialności za jakiełokwiek inne zastosowanie niż podane w poniższej instrukcji obsługi, w takim przypadku wygasają również wszelkie roszczenia gwarancyjne.

4.0. Wskazówki dotyczące bezpieczeństwa

Przy opracowywaniu konstrukcji wiertarki kolumnowej postarano się, aby w jak największym

stopniu wykluczyć zagrożenia w trakcie użytkowania urządzenia, które jest zgodnego z jego przeznaczeniem. Pomimo tego należy stosować jeszcze inne środki bezpieczeństwa, aby wykluczyć pozostałe zagrożenia.

Przestrzegać prawidłowego napięcia w sieci zasllającej!

Przestrzegać, aby wartość napięcia w sieci

zasilającej zgadzała się z danymi na tabliczce znamionowej.

Stosować gniazdo z zestykiem ochronnym!

Urządzenie można podłączyć tylko do gniazdka z zainstalowanym przepisowo zestykiem ochronnym.

Przedłużacz!

Przekrój przewodu przedłużacza musi wynosić co najmniej 1,5 mm. Przed użyciem należy całkowlicie rozwinąć kabel z bębna kablowego. Sprawdzić kabel pod względem uszkodzeń.

Ochrona przed porażeniem prądem!

Chronic urządzenie przed wilgocią. Urządzenie nie może być wilgotne ani używane w wilgotnym otoczeniu. Przed każdym użyciem należy sprawdzić kabel zasilający z wtyczka pod względem uszkodzeń. Unikać dotykania ciałem uziemionych części, np. rur, kalonyferów, ltp.

Ochrona przed pożarem lub wybuchem!

Wewnątrz urządzenia znajdują się części wytwarzające iskry. Nie używać urządzenia w pobliżu palnych cieczy lub gazów. W przypadku nieprzestrzegania istnieje niebezpieczeństwo pożaru lub ekspłozji.

Starannie dbać o maszynę!

Nie wolno ciągnąć za kabel przy wyciąganiu wtyczki z gniażdka. Chronić kabel przed wysoką temperaturą, olejami i ostrymi krawędziami. Dbać o czystość i dobre naostrzenie narzędzi, aby móc lepiej i bezpieczniej wykonywać pracę. Stosować się do przepisów dotyczących konserwacji i wskazówek na temat wymiany narzędzi.

Nosić odpowiednie ubranie robocze i

wyposażenie ochronne!

Nieodpowiednie jest obszerne ubranie, gdyż może zostać wciągnięte przez ruchome części urządzenia lub zawiesić się. Na długie włosy należy zakładać siatkę na włosy. Przy pracy z obrabiarkami nie wolno nosić biżuterii. Koniecznie nosić okulary ochronne. W przypadku nieprzestrzegania może dojść do zranienia oczu.

Utrzymywać porządek w miejscu pracy!

Nieporządek w miejscu pracy prowadzi łatwo do wypadków. Nie pozostawiać narzędzi, przedmiotów lub przewodów leżących w pobliżu stanowiska pracy: niebezpieczeństwo potknięcia! Zadbać o

PL

PL

wystarczające oświetlenie.

Zwrócić uwagę na inne osoby!

Podczas użytkowania urządzenia zwrócić uwagę na inne osoby, a zwłaszcza na dzieci, których nie wolno dopuszczać do stanowiska pracy. Nie pozwalać nikomu na dotykanie urządzenia lub przewodu.

Przechowywać bezpiecznie urządzenia!

Nieużywane urządzenia należy przechowywać w suchym, zamykanym na klucz i niedostępnym dla dzieci pomieszczeniu.

Nie przeciązać urządzenia!

Pracować tylko w podanym zakresie mocy. Do ciężkich prac nie stosować maszyn o małej mocy. Nie używać elektronarzędzi do celów, do których nie sa przeznaczone.

Pewna pozycja przy pracy!

Podczas pracy dbać o pewną postawę ciała. Unikać nienaturalnych postaw ciała, cały czas utrzymywać równowagę.

Wyciągnąć z gniazdka wtyczkę kabla

zasilającego

w wypadku nieużywania urządzenia, przed pracami konserwacyjnymi i przy wymianie wiertła.

Nie dopuszczać do nieoczekiwanego

uruchomienia!

Upownić się przed podłączeniem wtyczki kabla zasilającego do gniazdka, że włącznik urządzenia jest wyłączony.

Zachować uwagę przy wykonywaniu pracy!

Stale obserwować maszynę i obrabiany przedmiot. Nie używać maszyny, jeżeli jest się nieskoncentrowanym lub rozproszonym. Nie używać nigdy maszyny będąc pod wpływem alkoholu lub tabletek.

Maksymalna wielkość przedmiotu obrabianego Wolno obrabiać tylko takie przedmioty (max. wymiary 20 x 20 cm), które można bezpiecznie zamocować w podstawie wiertarki lub w imadle.

Sprawdzać urządzenie pod względem

uszkodzeń!

Przed użyciem urządzenia należy sprawdzić elementy zabezpieczające, osłony lub lekko uszkodzone części, czy funkcjonują bez zastrzeżeń. Sprawdać regularnie przewod zasilający urządzenie. Wszystkie części muszą być prawidłowo zamontowane i spełniać wszystkie wymagania, aby zapewnić prawidłową eksploatacy. Uszkodzone elementy zabezpieczające, osłony i części muszą zostać fachowo naprawlone lub wymienione w autoryzowanym warsztacie sorwisowym, o ile nie podano inaczej w instrukcji obsługi. Nie używać elektronarzędzi, jeżeli nie działa ich ()włącznik /

wyłącznik.

Ostrzeżenie! Używanie innych narzędzi lub osprzętu niż podane w poniższej instrukcji obsługi może oznaczać niebezpieczeństwo obrażeń użytkownika.

Należy przeczytać instrukcję obsługi i stosować się do podanych w niej zaleceń.

5.0. Dane techniczne

SB 401/1

Znamionowe napięcie zasilające 230 V- 50 Hz

Moc znamionowa 350 W

Rodzaj pracy S2 15 min.

Prędkość obrotowa silnika 1400 obr./min.

Prędkość obrotowa na wyjściu
580 - 2650 obr./min.

Stopnie prędkości 5

Gniazdo uchwytu wiertarskiego B 16

Zębaty uchwyt wiertarski ∅ 1,5 - 13 mm

Max. średnica części chwytowej 13 mm

Wysieg: 104

Głębokość wiercenia 50 mm

Srednica kolumny 46 mm

Wysokość 590

Cieżar 18 kg

Poziom ciśnienia akust. bez obclążenia LPA61,5 dB (A)

Poziom mocy akust, bez obciażenia LWA
74.5 dB (A)

Z powodu postępu technicznego możliwe jest wprowadzanie zmian technicznych oraz zmian wyglądu maszyny bez wcześniejszych zapowiedzi. Dlatego wszystkie wymiary, wskazówki i dane zawarte w niniejszej instrukcji obsługi są bez gwarancji.

Wibracje dłoni-ramienia są w typowym przypadku mniejsze niż 2,5 m/s². Poziom hałasu i wibracji został zmierzony wg wymogów normy EN 61029-1.

6.0. Budowa

6.1. Montaż (rys. 1-3)

Maszynę montuje się w następujący sposób:

● Ustawić stopę maszyny (1)

- Do stopy maszyny (1) przymocować kołnierz mocujący wraz kolumną (2) za pomocą trzech śrub (3) i podkładek.

- Nasunąć na kolumnę (2) obejmę podstawy (4) (rys. 4). Unieruchomić podstawę w wymaganej pozycji śrubą zaciskową (5).

- Nasadzić na kolumnę wiertarki głowicę wiertarską (6) z osłoną paska klinowego (7) i z

PL

silnikiem (8) i zamocować wkrętem bez lba (20).

- Do krzyżaka posuwowego przykręcić

zakończenia uchwytów (9).

Wskazówka: W celu ochrony przed korozją wszystkie niepowlekane części są posmarowane smarem. Przed założeniem uchwytu wiertarskiego (10) na wrzeciono (11) z obydwu tych części należy całkowicie usunąć smar, stosując rozpuszczalnik nieszkodliwy dla środowiska naturalnego.

● Nasadzić uchwyt wiertarski na wrzeciono.

6.2. Ustawianie maszyny

Wiertarkę przed uruchomieniem należy przymocować na stałe i całą powierzchnią do blatu stabilnego stolu warsztatowego. Wykorzystać do tego obdywa otwory na śruby mocujące (12) w płycie spodniej. Przestrzegać, aby mieć swobodny dostęp do maszyny podczas pracy, wykonywania czynności nastawczych i konserwacyjnych. Wskazówka: Śruby mocujące należy dokręcić tylko na tyle, żeby płyta podstawy nie uległa napreżeniu lub odksztalceniu. W przypadku nadmiembero napreżenia zachodzi niebezpieczeństwo pęknięcia.

6.3. Otwierana osłona na wióry (rys. 5)

Wykręcić trzy wkręty z rowkiem krzyżowym (21). Wsunąć przezroczystą osłone (23) do rowka w czerwonej ramie mocującej (24) i unieruchomić na powrót wkrętami z rowkiem krzyżowym (21). Wysokość osłony (23) jest regulowana bezstopniowo i unieruchamiana dwiema śrubami motytkowymi (22).

W celu wymiany wiertła ośłonę na wióry (13) można podnieść do góry, jednak przed uruchomieniem maszyny należy ją ponownie ustawić w pozycji wyjściowej.

6.4. Przestrzegać przed uruchomieniem

Zwrócić uwagę aby wartość napięcia w sieci zasilającej zgadzała się z danymi na tabliczce znamionowej. Maszynę wolno podłączyć tylko do gniazdka z zainstalowanym prawidłowo stykiem ochronnym.

Wiertarka stołowa wyposażona jest w wyłącznik niedomiarowo-napięciowy, który chroni obsługującego przed niezamierzonym uruchomieniem urządzenia w przypadku spadku napięcia. W takim przypadku maszynę trzeba na nowo załączyć.

7.0. Praca

Podczas pracy przy wiertarce stołowej należy nosić odpowiednie, przylegające do ciała ubranie robocze.

Nosić zawsze okulary ochronne!

Na długie włosy zawsze zakładać siatkę na włosy (lub czapkę)!

7.1. Wiadomości ogólne (rys. 2)

W celu włączenia nacisnąć zielony włącznik „I“ (18); następuje uruchomienie maszyny. W celu wyłączenia nacisnąć czerwony klawisz „O“ (19); następuje wyłączenie urządzenia. Uważać, aby nie przeciązać urządzenia. Jeżeli podczas pracy obniża się odglos pracującego silnika, to jest on za mocno obciążony.

Nie wolno obclążać urządzenia do tego stopnia, żeby doszło do wyłączenia silnika. Maszyna jest zaprojektowana do pracy ciąglej z wyłącznikiem przeciwprzeciążenio Guam (S2 15 min.) Maszyna może pracować maksymalnie przez 15 minut pod pełnym obciążeniem, a potem przez 15 minut musi pracować na biegu jałowym. W ten sposób zapobiega się przegrzaniu silnika.

7.2. Zakładanie narzędzia (rys. 1)

Należy koniecznie przestrzegać, aby przy wymianie narzędzia wtyczka kabla zasilającego była wyciągnięta z gniażdka. W zełączym uchwycie wiertarskim (10) można mocować tylko narzędzia w kształcie walca o podanej maksymalnej średnicy części chwytowej. Stosować tylko prawidłowe i ostre narzędzia. Nie wolno używać narzędzi, które mają uszkodzoną część chwytową lub są w jakikolwiek inny sposób zdeformowane lub uszkodzone. Należy używać tylko osprzętu i dodatkowego sprzętu, które są podane w instrukcji obsługi lub zostały dopuszcozone przez producenta.

7.3. Obsługa uchwytu wiertarskiego (rys. 1)

Wiertarka stołowa wyposażona jest w zębaty uchwyt wiertarski (10). W celu założenia wiertla najpierw podnieść do góry osłone na wióry (13), założyć wiertło i dokręcić uchwyt wiertarski specjalnym kluczem należączym do wyposażenia maszyny. Wyjąć klucz do mocowania narzędzi w uchwycie wiertarskim. Zwrócić uwagę na mocne osadzenie założonych narzędzi.

Uwaga! Nie pozostawiać w maszynie klucza do

PL

mocowania narzędzi w uchwycie wiertarskim. Niebezpieczeństwo zranienia na skutek odrzucenia klucza.

7.4. Ustawianie prędkości obrotowej (rys. 1/6/7)

Najpierw wyłączyć maszynę i wyciągnąć z gniazdka wtyczkę kabla zasilającego.

Różne prędkości obrotowe wrzeciona można ustawiać przekładając pasek klinowy. Odbywa się to

w następujący sposób:

- Odkręcić śrubę (16), aby otworzyć osłone paska klinowego (7).

- Odkręcić śruby mocujące (15) i przesunąć silnik (8) w kierunku głowicy maszyny.

- Przełożyć pasek klinowy na wymaganą pozycje.

- Odnośne wartości prędkości obrotowej należy odczytać z tabel (rys. 6)i.

- Napreżyć pasek klinowy, odsuwając silnik (8) od głowicy maszyn (6). Ponownie mocno dokręcić śruby mocujące (16). Pasek jest prawidłowo napreżony, jeżeli da się ugiąć po środku na odcinku ok. 1 cm.

- Zamknąć osłone paska klinowego i mocno przykręcić śrubą (16).

- Ośłona paska klinowego (7) musi być zawsze mocno zamknięta, gdyż maszyna jest wyposażona w wyłącznik bezpieczeństwa i można ją włączyć tylko przy zamkniętej osłonie paska klinowego (7).

Uwaga! Nigdy nie uruchamiać wiertarki z otwartą osłoną paska klinowego. Przed otwarciem pokrywy zawsze wyciągnąć z gniazdka wtyczkę kabla zasilającego. Nigdy nie sięgać do ruchomego paska klinowego.

7.5 Ogranicznik głębokości wiercenia (rys. 8)

Wymaganą głębokość wiercenia można dokładnie ustawić za pomocą ogranicznika głębokości wiercenia (14) i skali (a) znajdującej się na przodzie głowicy maszyny. Podczas ustawiania ogranicznika głębokości maszyna musi być wyłączona.

- Założyć wybrane wiertło (7.2) i obrócić śruby regulacyjne do góry.

- Oprzeć lekko końcówkę wiertła o powierzchnię przedmiotu obrabianego, posługując się uchwytem i odczytać wartość wskazywaną na skali.

- Wyjąć przedmiot obrabiany.

- Do odczytanej na skali wartości należy dodać wymaganą głębokość wiercenia i za pomocą uchwytu obrócić wiertło na tyle do dołu, żeby na skali pojawila się obliczona wartość.

- Obrócić dolną śrubę regulacyjną do oporu do dolu.

- Zabezpieczyć ustawienie, obracając górną śrubę

regulacyjną w kierunku dolnej.

- Uwaga! Przy ustawianiu głębokości wiercenia otworu o przekroju walcowym, należy doliczyć długość końcówki wiertła.

7.6. Ustawianie pochylenia podstawy wiertarki (rys. 6)

- Poluzować śrubę obejmy (26) pod podstawą wiertarki (4).

- Ustawić podstawę wiertarki (4) na wymagany wymiar kątowy (można odczytać na skali na wierzchu podstawy wiertarki).

- Dokręcić na powrót śrubę obejmy (26), aby zablokować podstawę wiertarki (4) w tym położeniu.

7.7. Ustawianie wysokości podstawy wiertarki (rys. 1/2)

- Odkręcić śrubę mocująca (5).

- Ustawić podstawę wiertarki (4) na wymaganą wysokość, naciskając ją do dołu lub podnosząc do góry i jednocześnie lekko obracając w lewo i w prawo.

- Ponownie mocno dokręcić śrubę mocującą (5).

7.8. Mocowanie przedmiotu obrabianego

Przedmioty obrabiane należy mocować zasadniczo w imadle maszyny lub w innym odpowiednim mocowadle.

Przedmiotów obrabianych nie wolno trzymać w ręce!

Podczas wiercenia przedmiot obrabiany powinien być ruchomy na podstawie wiertarki (4), aby nastąpło samośrodkowanie.

Koniecznie zabezpieczyć przedmiot obrabiany przed przekręceniem. Najlepszym rozwiązaniem jest oparcie przedmiotu obrabianego lub imadła maszyny o stały zderzak.

Uwaga! Części blaszane należy zamocować, aby nie zostały porwane do góry. W zależności od przedmiotu obrabianego należy ustawić prawidiowo wysokość i pochylenie podstawy wiertarki. Między górną krawędzią przedmiotu obrabianego a końcówką wiertła należy pozostawić wystarczający odstep.

7.9. Obróbka drewna

Proślmy przestrzegać, że do obróbki drewna należy podłączyć odpowiedni wyciąg do odsysania pyłu, gdyż pył drewniany może być szkodliwy dla zdrowia. Przy pracach wytwarzających pył należy koniecznie używać odpowiedniej maski przeciwpyłowej.

7.10. Prędkości robocze

Podczas wiercenia zwrócić uwagę na prawidłową

PL

PL

prędkość obrotową.

Jest ona zależna od średnicy wiertła i wierconego materiału.

Zamieszczona poniżej lista pomoże Państwu w wyborze prędkości obrotowej dla różnych materiałów.

W przypadku podanych prędkości obrotowych chodzi jedynie o wartości orientacyjne.

∅ wierda	zelwo	stal	zelazo	aluminium	brze
	szare
3 2550	1600	2230	9500	8000
4 1900	1200	1680	7200	6000
5 1530	955	1340	5700	4500
6 1270	800	1100	4800	4000
7 1090	680	960	4100	3400
8 960	600	840	3600	3000
9 850	530	740	3200	2650
10 765	480	670	2860	2400
11 700	435	610	2800	2170
12 640	400	560	2400	2000
13 590	370	515	2200	1840
14 545	340	480	2000	1700
16 480	300	420	1800	1500
18 425	265	370	1600	1300
20 380	240	335	1400	1200
22 350	220	325	1300	1100
25 325	190	270	1150	950

7.11. Drażenie i nakielkowanie

Przy pomocy wiertarki stołowej można również drążyć i nakiełkować. Należy przy tym przestrzegać, że drążenie powinno być wykonywane z najniższą prędkością obrotowa, a do nakiełkowania konieczna jest wysoka prędkość obrotowa.

8.0. Konserwacja i czyszczenie

Wiertarka stolowa jest w zasadzie bezobsługowa.

Utrzymywać urządzenie w czystości.

Wyciągnąć z gniazdka wtyczkę kabla zasilającego przed czyszczeniem i pracami konserwacyjnymi. Nie stosować do czyszczenia silnych rozpuszczalników.

Uważać, aby do wnętrza urządzenia nie dostała się ciecz. Natychmiast po zakończeniu pracy nasmarować smarem niepowlekane części urządzenia. Szczególnie kolumnę wiertarki, niepowlekane części stojaka i podstawę wiertarki należy regulamie smarować smarem. Do smarowania stosować dostępny w handlu smar stały nie zawierający kwasów.

Uwaga: Nie wyrzucać na śmieci płotna używanego

do czyszczenia, zanieczyszczonego olejem i smarem oraz resztek smaru i oleju. Należy je usuwać zgodnie z przepisami ochrony środowiska naturalnego. Regularnie kontrolować i czyścić szczeliny wentylacyjne. Urządzenie przechowywać w suchym pomieszczeniu. W wypadku uszkodzenia urządzenia, nie wolno próbować samodzielnej naprawy. Naprawę należy zlecić uprawnionemu elektrykowi.

9.0. Zamawianie części zamiennych

Części zamienne można zamówić w firmie ISC GmbH (adres patrz w świadectwie gwarancyjnym). Należy przy tym podać następujące dane:

- Typ urządzenia

• Nr wyrobu
• Nr identyfikacyjny urządzenia
• Nr wymaganej części zamiennej

H

Przedruk lub innego roczaju powietanie dokumentacji wynobów oraz

dokumentów towarzyszących, nawet wo fragmentach dopuszczalne

jest tylko za wyrazną zbocąt inny ISC gmb

H

⑧ Zastrzega się wprowadzanie zmian technicznych

Na opasymanie w inżakoj i obiektu udrzej zuzdaje odzukcy 2- leknek gwarancu, na就像ki walwarcanski oserogi prodniku. 3-wolni okone ostranycy i zaczyne efekceznyy w formaniale prędkia rzykku lub prędku zuzdaje bezynące prozné klima. Wazunkom skozystania a zaprawanići gwarancyjych pod powiedikowu, konserwacja udrzejdnia, ogodnie z zinszkogą obiektu oraz użytkowanie ogodnie z opraczechnem. Oczysztwiec ste oskynesie t zoh i pastre prędkugią Pănetoru moreover uprawnienia guvencyjne w ramach nadukwidowii rzykymi. Ogratorcza osozvojaju na torona Borobud Podocalnej Nomioś lub w krątu generali groge przeciandnice, handowego, żese wąte patrone obiektużycym i robochane, wątany zwiarc zawgo odojnośni i bólne prażonówka w nadakalmąch dlaka obiekti inżetwa lub pod podany portnićna adna serstou techniczne.

© Garanciaokmány
