SMJ 650 E - Perceuse Prowork - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Prowork
Modèle	SMJ 650 E
Tension d'alimentation	230 V - 50 Hz
Puissance absorbée	650 W
Capacité de perçage - Béton	13 mm
Capacité de perçage - Acier	10 mm
Capacité de perçage - Bois	20 mm
Vitesse à vide	0 - 2600 min⁻¹
Mandrin porte-foret	Serrage rapide, 2 à 13 mm
Poignée supplémentaire	Oui, avec butée de profondeur
Poids	1,8 kg
Niveau de pression acoustique	93,3 dB(A)
Niveau de puissance acoustique	106,3 dB(A)
Vibration (poignée)	14,9 m/s²
Sens de rotation	Réversible (commutateur)
Mode percussion	Oui, commutable
Réglage de vitesse	Électronique, variable
Blocage en marche continue	Oui (bouton de blocage)
Protection recommandée	Lunettes et masque antipoussière
Entretien	Nettoyage régulier, vérification des balais de charbon, fentes d'aération dégagées
Garantie	2 ans
Utilisation prévue	Perçage et vissage dans bois, métal, béton

FOIRE AUX QUESTIONS - SMJ 650 E Prowork

Comment régler la vitesse de rotation ?

La vitesse est réglable électroniquement en agissant sur l'intensité de pression exercée sur l'interrupteur marche/arrêt. Une vis moletée sur l'interrupteur permet de présélectionner la vitesse maximale.

Comment utiliser le mode percussion ?

Tournez le commutateur de perçage/percussion sur la position 'perçage à percussion'. Ne commutez qu'à l'arrêt. Ce mode est adapté au perçage dans le béton et la maçonnerie.

Comment inverser le sens de rotation ?

Utilisez le commutateur d'inversion du sens de rotation situé près de l'interrupteur. Cela permet de visser ou dévisser.

Comment utiliser la butée de profondeur ?

La butée de profondeur se trouve sur la poignée auxiliaire. Ajustez-la à la profondeur souhaitée en la faisant glisser et en la bloquant.

Quels forets puis-je utiliser ?

Utilisez des forets bien affûtés avec queue de 2 à 13 mm. Pour le bois jusqu'à 20 mm, acier jusqu'à 10 mm, béton jusqu'à 13 mm avec forets à percussion.

Comment nettoyer la perceuse ?

Gardez la perceuse propre en essuyant avec un chiffon sec. N'utilisez pas de produits corrosifs. Maintenez les fentes d'aération dégagées. Vérifiez régulièrement les balais de charbon.

Que faire en cas d'étincelles excessives ?

Une formation excessive d'étincelles indique que les balais de charbon doivent être vérifiés. Faites-les remplacer par un spécialiste si nécessaire.

Comment changer le mandrin ?

Le mandrin est un mandrin à serrage rapide. Pour le changer, desserrez la vis intérieure (pas de détail dans la notice), retirez l'ancien et vissez le nouveau. Consultez un professionnel si besoin.

Quelle est la puissance et la capacité de perçage ?

La perceuse a une puissance de 650 W. Capacités de perçage : béton 13 mm, acier 10 mm, bois 20 mm. Vitesse variable de 0 à 2600 min⁻¹.

Quelle est la garantie de cet appareil ?

La garantie est de 2 ans à compter de la date d'achat, sous réserve d'une utilisation conforme au mode d'emploi et d'un entretien correct.

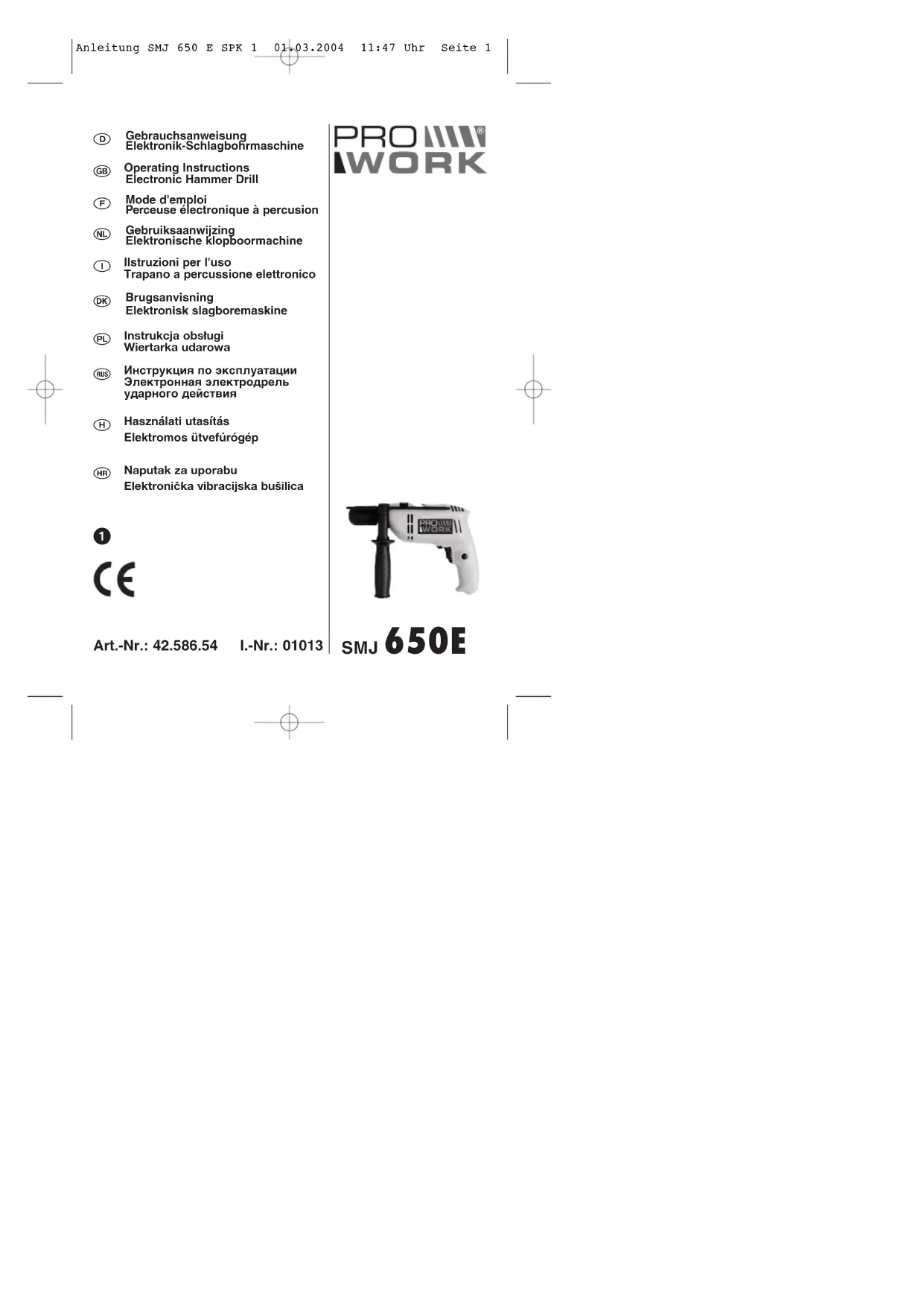

MODE D'EMPLOI SMJ 650 E Prowork

Composition du colis

SMJ 650 E,

Mandrin porte-foret à serrage rapi- de 2 à 13 mm,

Poignée auxiliaire avec butée de profondeur

Description

1 Mandrin porte-foret à serrage rapide
2 Butée de profondeur de perça- ge
3 Poignée supplémentaire
4 Commutateur de perçage/de perçage à percussion
5 Commutateur d'inversion du sens de rotation
6 Réglage de la vitesse
7 Bouton de blocage
8 Interrupteur marche/arrêt

Données techniques

Tension 230 V - 50 Hz

Puissance absorbée 650 W

Capacité de perçage Béton 13 mm

Acier 10 mm

Bois 20 mm

Vitesse en charge 0 - 2600 min

Vitesse en

Niveau de pression acoustique LPA 93,3 dB(A)

Niveau de puissance acoustique LWA 106,3 dB(A)

Vibration a_w 14,9 m/s ^2

Poids 1,8 kg

Attention

• La SMJ 650 E n'est pas prévue pour l'entraînement d'outils adaptables.
• Ne pas utiliser à proximité de vapeurs ou de liquides inflammables.
• Utiliser seulement des forets bien affûtés et des embouts de vissage adaptés.
• Retirez la fiche de la prise de courant pour toutes modifica-tions de l'utilisation et pour le nettoyage.

F

• Protégez le cordon d'alimentation contre les détériorations. Huile et acides peuvent endommagés le cordon.
• Ne pas porter l'appareil par le cordon d'alimentation.
• Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.
• Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.
• Avant le raccordement à la prise de courant, veillez à ce que l'interrupteur de service ne soit pas bloqué sur marche.
• En cas d'utilisation de câble sur enrouleur, dérouler entièrement le câble. Section du câble : min 1,5 mm ^2 .
• Ne pas surcharger la machine.
  ● Fixer fermement toutes les pièces à travailler.
• Empêcher l'accès aux enfants.
• Assurez-vous une bonne stabilité sur les échelles ou écha-faudages lors de perçage à main levée.
• Utilisez la poignée auxiliaire lorsque vous percez à proximité de conduites électriques.

• Mettez des lunettes de protection et utilisez un masque antipoussière pour les travaux de perçage dégageant de la poussière.

• Faites effectuer des réparations uniquement par un spécialiste.

• N'utilisez que des pièces de rechange originales.
• L'émission de bruit peut dépasser 85 dB (A) sur le lieu de travail. Si tel est le cas, des mesures d'insonorisation pour l'utilisateur doivent être prises. Le niveau sonore de cet outil électroportatif est mesuré selon EN 50144-1.
• La valeur de vibration mesureé sur la poignée selon EN 50144-1.

Entretien

● Gardez votre perceuse propre.
- N'utilisez pas de produits corrosifs pour nettoyer le plastique.
- En cas de formation excessive d'étincelles, vérifiez les balais des charbons.
- Maintenez les fentes d'aération dégagées.

F

interrupteur marche/arrêt:

Mise en marche:

Appuyer sur l'interrupteur A

Marche continue:

Bloquer l'interrupteur A avec

le bouton de blocage B

Arrêt:

Appuyer rapidement sur l'interrupteur A

Une pression plus ou moins forte exercée sur l'interrupteur A vous permet de sélectionner la vitesse. En tournant la vis moletée dans l'interrupteur A, vous pouvez présélectionner la vitesse.

Commutateur rotatif en position «perçage à percussion». Ne commutez qu'à l'arrêt!

Remarque: Pour le perçage dans des car- maux et d'au

dailles aener l'interratant

sur position «perçages!

Commutateur rotatif en position «perçage». Ne commutez qu'à l'arrêt!

NL

Sous réserve de modifications

Nous fournissons une garantie de 2 ans pour l'appareil décrit dans le mode d'emploi, en cas de vice de notre produit. Le délai de 2 ans commence avec la transmission du risque ou la prise en charge de l'appareil par le client. La condition de base pour le faire valeur de la garantie est un entretien en bonne et due forme, conformément au mode d'emploi, tout comme une utilisation de notre appareil selon l'application prévue.

Vous conservez bien entendu les droits de garantie légaux pendant ces 2 ans.

La garantie est valable pour l'ensemble de la République Fédérale d'Allemagne ou des pays respectifs du partenaire commercial principal en complément des prescriptions légales locales. Veuillez noter l'interlocuteur du service après-vente compétent pour votre région ou l'adresse mentionnée ci-dessous.

NL GARANTIE

Pour toutes informations ou service après

vente, merci de prendre contact avec votre

revaudeur.

NL Firball Bonelux

B. Wirkendor 44

NL-4815 PK Breda

Tel: [phone] Fax: [phone]

E Comercial Fiatel SA

Tavena Villa Estar, B. R.

Polispo Industrial El Nepal

E-20119 Algete-Madrid

D. Firhall Produzal

La répression ou une autre reproduction de la documentation et des documents d'accompagnement des produits, même incomplète, n'est autorisée qu'avec l'agrément expère de l'entreprises ISC GmbH.
