Findoo Fix - Caméra d'inspection dnt - Notice d'utilisation et mode d'emploi gratuit

Marque	dnt
Modèle	Findoo Fix
Type de produit	Caméra d'inspection
Catégorie	Caméra d'inspection portative avec moniteur
Capteur d'image	CMOS
Nombre de pixels (capteur)	704 x 576 (PAL)
Angle de vision	50°
Éclairage minimum	0 Lux (éclairage LED intégré)
Diamètre de la caméra	16 mm
Longueur du câble	Non spécifié dans la notice, estimation : environ 1 m
Écran moniteur	2,4" TFT-LCD
Résolution de l'écran	480 x 240 pixels
Système vidéo	PAL
Sortie vidéo	Oui, prise vidéo
Alimentation	4 piles AA (alcalines fournies)
Dimensions (appareil portatif sans câble)	186 x 145 x 41 mm
Poids (appareil portatif sans câble)	530 g
Fonctions principales	Inspection visuelle avec éclairage LED, rotation d'image 180°, réglage luminosité/contraste, transmission sans fil du moniteur
Accessoires inclus	Crochet, aimant, miroir, câble avec mini caméra, moniteur TFT
Entretien et nettoyage	Chiffon propre et sec, rangement dans un endroit propre et sec
Sécurité	Tenir à l'écart des cartes magnétiques et des montres à balancier ; ne pas exposer à l'humidité, à la poussière, aux températures >60°C ; ne pas laisser à portée des enfants
Pièces détachées et réparabilité	Piles remplaçables (AA) ; service clientèle dnt pour réparation ; contacter le support avant tout envoi
Garantie	Conformément aux dispositions légales ; réparation ou remplacement gratuit des défauts matériels ou de fabrication
Informations générales	Notice disponible en français, allemand, anglais, néerlandais ; déclaration de conformité CE

FOIRE AUX QUESTIONS - Findoo Fix dnt

Comment insérer les piles dans la caméra d'inspection Findoo Fix ?

Dévissez la vis sur la face inférieure de la poignée, faites glisser le couvercle, retirez le compartiment à piles et insérez 4 piles AA en respectant la polarité. Replacez le compartiment et le couvercle.

Comment raccorder le câble à l'appareil portatif ?

Le câble est muni d'une broche et l'appareil portatif d'une fente. Enfoncez la broche dans la fente et serrez manuellement le bouton moleté pour assurer un assemblage correct.

Quels accessoires sont fournis et comment les installer ?

Les accessoires (miroir, aimant, crochet) se fixent sur la tête de la caméra dans deux positions possibles. Il suffit de les clipser sur la tête.

Comment allumer et régler la luminosité de l'éclairage LED ?

Placez l'interrupteur marche/arrêt sur ON, puis allumez le moniteur avec la touche veille. Tournez la molette variateur sur l'appareil portatif pour régler la luminosité des DEL.

Que faire si l'image est à l'envers ou nécessite une rotation ?

Appuyez sur la touche 'Cadrage de l'image' du moniteur pour faire pivoter l'image de 180° ou la refléter.

La caméra peut-elle enregistrer des vidéos ?

La notice ne mentionne pas de fonction d'enregistrement. L'appareil est conçu pour l'inspection visuelle en direct avec transmission vidéo vers le moniteur.

La caméra d'inspection est-elle étanche ou résistante à l'eau ?

Non, l'appareil doit être protégé de l'humidité. Ne l'utilisez pas dans des pièces à forte humidité (ex. salle de bain) et évitez tout contact avec l'eau.

Comment nettoyer l'appareil ?

Utilisez un chiffon propre et sec pour nettoyer les surfaces. Rangez l'appareil dans un endroit propre et sec.

Quelle est la durée de la garantie et comment l'appliquer ?

La garantie est soumise aux dispositions légales, débutant à la remise de l'appareil. En cas de défaut, contactez votre revendeur ou le service client dnt avec le justificatif d'achat.

Où puis-je télécharger la déclaration de conformité CE ?

La déclaration de conformité CE peut être téléchargée sur le site web de dnt : www.dnt.de/konformitaet.

MODE D'EMPLOI Findoo Fix dnt

Prescriptions de sécurité ....19

Description de l'appareil

Vue de l'appareil ....21

Mise en service 22

Insertion des piles ......22

Montage du câble 22

Installation des accessoires ....23

Fonctionnement....23

Caractéristiques techniques .....24

Déclaration de conformité ....25

Elimination écologique ....25

Conditions de la garantie ....35

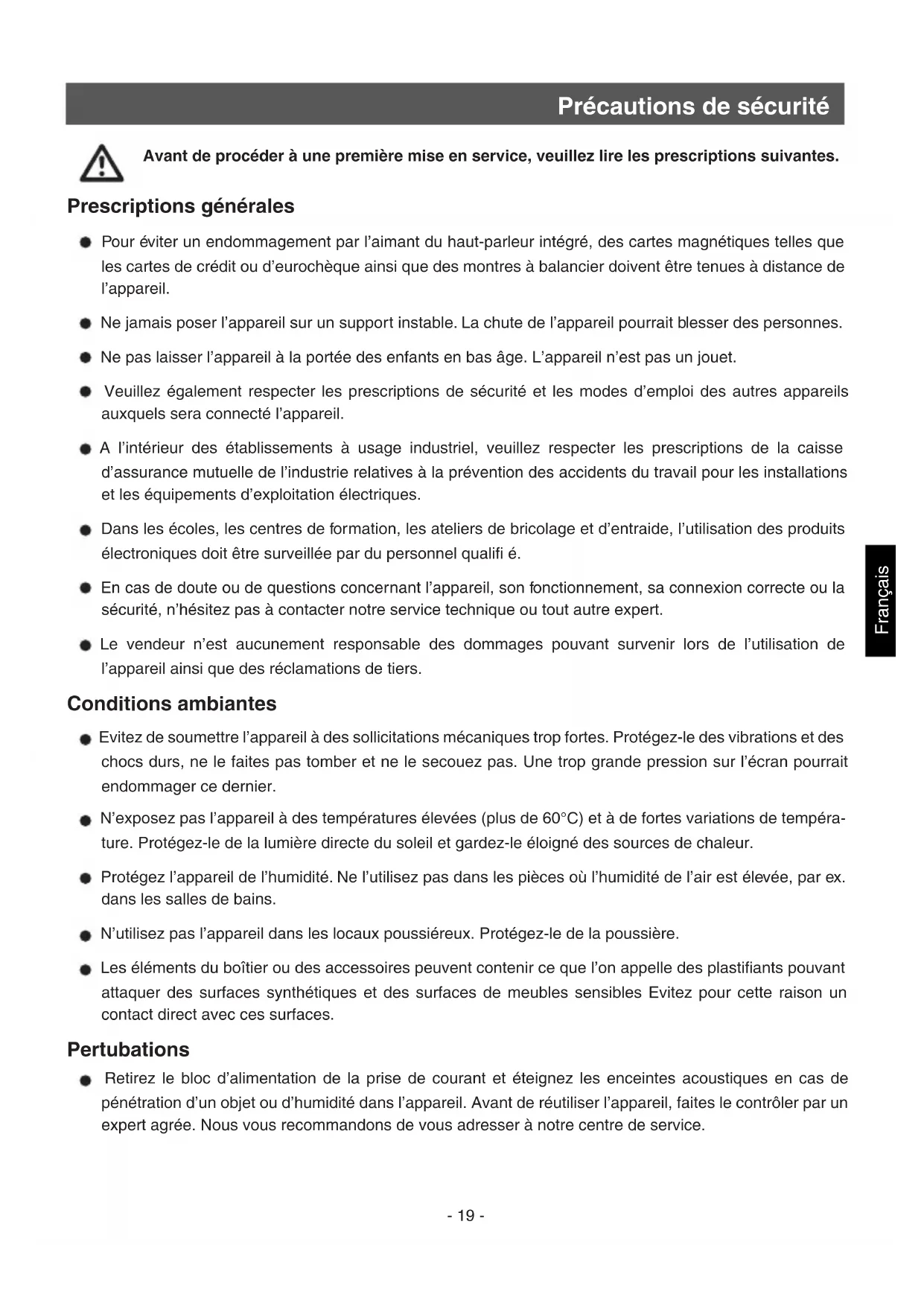

Avant de procéder à une première mise en service, veuillez lire les prescriptions suivantes.

Prescriptions générales

• Pour éviter un endommagement par l'aimant du haut-parleur intégré, des cartes magnétiques telles que les cartes de crédit ou d'eurochèque ainsi que des montres à balancier doivent être tenues à distance de l'appareil.
• Ne jamais poser l'appareil sur un support instable. La chute de l'appareil pourrait blesser des personnes.
• Ne pas laisser l'appareil à la portée des enfants en bas âge. L'appareil n'est pas un jouet.
• Veuillez également respecter les prescriptions de sécurité et les modes d'emploi des autres appareils auxquels sera connecté l'appareil.
• A l'intérieur des établissements à usage industriel, veuillez respecter les prescriptions de la caisse d'assurance mutuelle de l'industrie relatives à la prévention des accidents du travail pour les installations et les équipements d'exploitation électriques.
• Dans les écoles, les centres de formation, les ateliers de bricolage et d'entraide, l'utilisation des produits électroniques doit être surveillée par du personnel qualifié.
• En cas de doute ou de questions concernant l'appareil, son fonctionnement, sa connexion correcte ou la sécurité, n'hésitez pas à contacter notre service technique ou tout autre expert.
• Le vendeur n'est aucunement responsable des dommages pouvant survenir lors de l'utilisation de l'appareil ainsi que des réclamations de tiers.

Conditions ambiantes

• Evitez de soumettre l'appareil à des sollicitations mécaniques trop fortes. Protégez-le des vibrations et des chocs durs, ne le faites pas tomber et ne le secouez pas. Une trop grande pression sur l'écran pourrait endommager ce dernier.
• N'exposez pas l'appareil à des températures élevées (plus de 60°C) et à de fortes variations de température. Protégez-le de la lumière directe du soleil et gardez-le éloigné des sources de chaleur.
• Protégez l'appareil de l'humidité. Ne l'utilisez pas dans les pièces où l'humidité de l'air est élevée, par ex. dans les salles de bains.
• N'utilisez pas l'appareil dans les locaux poussiéreux. Protégez-le de la poussière.
• Les éléments du boîtier ou des accessoires peuvent contenir ce que l'on appelle des plastifiants pouvant attaquer des surfaces synthétiques et des surfaces de meubles sensibles Evitez pour cette raison un contact direct avec ces surfaces.

Pertubations

- Retirez le bloc d'alimentation de la prise de courant et éteignez les enceintes acoustiques en cas de pénétration d'un objet ou d'humidité dans l'appareil. Avant de réutiliser l'appareil, faites le contrôler par un expert agréé. Nous vous recommandons de vous adresser à notre centre de service.

Etendue de la livraison

Nettoyage et entretien

• Rangez l'appareil à un endroit propre et sec.
  Utilisez un chiffon propre et sec pour nettoyer les surfaces de l'appareil.

Etendue de la livraison

Appareil portatif Câble avec mini caméra Moniteur TFT

Crochet

Aimant

Miroir

Appareil portatif Câble/Raccordement Câble Mini caméra avec éclairage DEL de puissance Enregistrement moniteur/sortie de signal Marche-Arrêt/ DEL luminosité

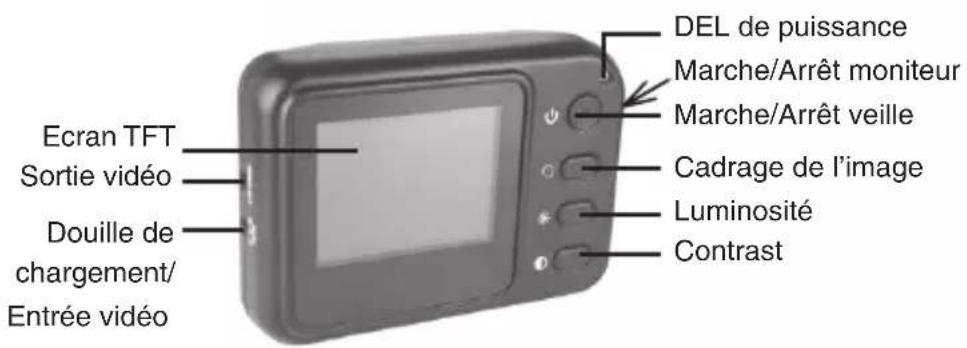

Moniteur

Ecran TFT Sortie vidéo Douille de chargement/ Entrée vidéo DEL de puissance Marche/Arrêt moniteur Marche/Arrêt veille Cadrage de l'image Luminosité Contrast

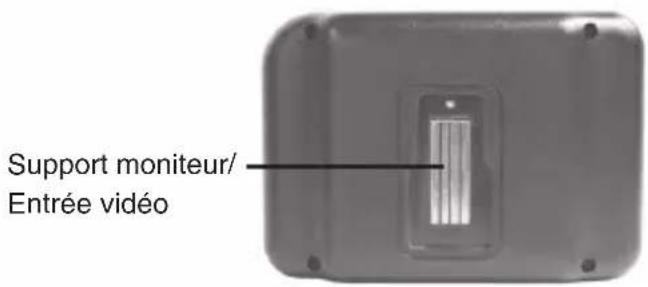

Support moniteur/ Entrée vidéo

Mise en service

Insertion des piles

Les piles sont insérées dans le compartiment à piles situé dans la poignée.

- Otez à l'aide d'un tournevis la vis placée sur la face inférieure de la poignée.

- Faites ensuite glisser le couvercle dans la direction de la fl èche.

- Retirez le compartiment à piles.

• Insérez maintenant les 4 piles AA dans le compartiment à piles en veillant à leur polarité correcte. Quatre piles alcalines font partie de la livraison pour assurer le premier équipement.
• Réinsérez le compartiment à piles dans la poignée. Veillez au guidage latéral afi n d'exclure toute erreur de polarité.

Lors du remplacement des piles, échangez toujours le jeu de piles complet.

Montage du câble à l'appareil portatif

Pour un fonctionnement correct, vous devez ensuite raccorder le câble à l'appareil portatif. Afin d'assurer un bon assemblage, le câble est muni d'une broche et l'appareil portatif d'une fente. Enfi chez la broche dans la fente et serrez manuellement le bouton moleté.

Broche Fente

Bouton moleté

Installation des accessoires

Les accessoires se composent de trois pièces : un miroir, un aimant et un crochet pouvant être fi xé de la même manière sur la tête de la caméra. Les accessoires ne peuvent être fi xés sur la tête de la caméra que dans deux positions.

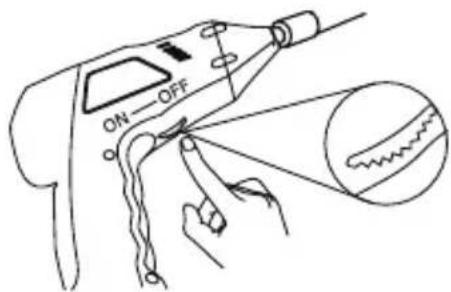

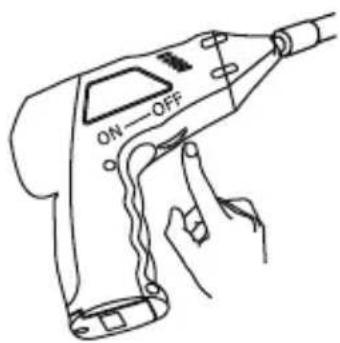

Allumez l'appareil portatif sur la face inférieure. Vous pouvez régler la luminosité des DEL situées sur la pointe de la caméra en tournant la molette. Celle-ci fait offi ce de variateur.

Ne jamais tordre le câble. Le rayon intérieur maximum ne doit pas être inférieur à 15 cm.

ON—OFF

2 DEL blanches

ON OFF

Fonctionnement

Positionnez l'interrupteur marche/arrêt placé sur le côté droit sur ON (marche). Allumez ensuite le moniteur à l'aide de la touche veille. La DEL de puissance s'allume en vert. Réglez l'éclairage approprié sur l'appareil portatif.

Vous pouvez maintenant régler la luminosité et le contraste de l'image sur le moniteur, indépendamment du préréglage de l'éclairage des DEL de l'appareil portatif.

Chaque pression sur la touche Cadrage de l'image fait tourner l'image de 180° ou est refl étée.

Si le moniteur est fi xé sur l'appareil portatif, la transmission des signaux se fait par les contacts du moniteur et de l'appareil portatif. Dès que vous démontez le moniteur de l'appareil portatif, la transmission se fait par radio.

Le moniteur ne fonctionne que lorsqu'il est placé sur l'appareil portatif. L'alimentation en courant du moniteur ainsi que la transmission vidéo se font par le raccordement sur la face arrière.

Caractéristiques techniques

Appareil portatif

Senseur d'image CMOS

Nombre de pixels 704 x 576 (PAL)

Angle de vision 50°

Eclairage minimum 0 Lux

Alimentation en courant 4 piles AA

Dimensions 186 x 145 x 41(mm) (sans câble fl exible)

Poids 530g

diamètre de la caméra 16mm

Moniteur

Ecran 2.4" TFT-LCD

Pixels 480 x 240

Système vidéo PAL

Niveau vidéo 0,9-1,3Vpp / 75Ohm

Taux d'humidité 15\~85%RH

Déclaration de conformité

Par la présente dnt GmbH déclare que l'appareil Findoo Fix est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.

La déclaration de conformité CE peut être téléchargée de notre page web www.dnt.de/konformitaet.

Service clientèle

Pour toute réclamation ou si votre appareil devait présenter un défaut, nous vous prions de vous adresser à votre détaillant ou au service clientèle de la société dnt afi n de convenir des mesures à prendre.

Horaires de service : Lundi à jeudi de 8h00 à 17h00

Vendredi de 8h00 à 16h00

Assistance téléphonique/Service : [phone]

Courriel : [e-mail]

Nous vous prions de ne pas envoyer votre appareil à notre adresse sans y avoir été invité au préalable par notre équipe de service. Les frais et le risque de perte sont à la charge de l'expéditeur. Nous nous réservons le droit de refuser la réception des envois non-convenus ou de retourner les marchandises concernées non-affranchies ou aux frais du destinataire.

Elimination écologique

Cet appareil est marqué conformément à la directive européenne 2002/96/CE portant sur les appareils électriques et électroniques usagés.

Utilisez des centres de collecte de votre commune pour la restitution et le recyclage des appareils électriques et électroniques usagés.

Inhoud

1. L'application de la garantie est soumise aux dispositions légales. La période de garantie débute à la remise de l'appareil. En cas d'application de la garantie, nous demandons que soit restitué l'appareil accompagné de son justificatif d'achat (ticket de caisse, facture ou autres), la carte de l'appareil dûment renseignée et une description précise du défaut. Sans ces éléments, nous ne sommes pas tenus d'assurer les prestations de garantie.
2. Pendant la période de garantie, nous réparons gratuitement tous les défauts, dans la mesure où il s'agit de défauts matériels ou de fabrication. Le fabricant est libre de réparer les pièces / appareils défectueux ou de les remplacer. Aucune autre requête, de quelque nature que ce soit, ne sera prise en compte. Les pièces remplacées sont notre propriété. Nous déclinons toute responsabilité pour les éventuels dommages consécutifs.
3. Toute intervention sur l'appareil, effectuée par des sociétés / ou des personnes non autorisées par nos soins, entraîne automatiquement l'annulation de la garantie.
4. Sont exclus de la garantie, tous les dommages résultant d'une utilisation non conforme, du non respect de la notice d'utilisation, de l'épuisement des piles/ou du déchargement des accus et de l'usure normale liée à l'utilisation.
5. La réparation ou le remplacement des pièces ne prolonge en aucun cas la période de garantie initiale.
6. Les présentes conditions de garantie s'appliquent à l'Allemagne fédérale.

Garantievoorwaarden

Cachet de signature du revendeur
