Findoo Fix - Inspectiecamera dnt - Gratis gebruiksaanwijzing en handleiding

Merk	dnt
Model	Findoo Fix
Producttype	Inspectiecamera
Categorie	Draagbare inspectiecamera met monitor
Beeldsensor	CMOS
Aantal pixels (sensor)	704 x 576 (PAL)
Kijkhoek	50°
Minimale verlichting	0 Lux (ingebouwde LED-verlichting)
Diameter van de camera	16 mm
Kabellengte	Niet gespecificeerd in de handleiding, schatting: circa 1 m
Monitorscherm	2,4" TFT-LCD
Schermresolutie	480 x 240 pixels
Videosysteem	PAL
Video-uitgang	Ja, video-aansluiting
Voeding	4 AA-batterijen (alkaline meegeleverd)
Afmetingen (draagbaar apparaat zonder kabel)	186 x 145 x 41 mm
Gewicht (draagbaar apparaat zonder kabel)	530 g
Hoofdfuncties	Visuele inspectie met LED-verlichting, beeldrotatie 180°, helderheid/contrast aanpassing, draadloze overdracht van de monitor
Inbegrepen accessoires	Haak, magneet, spiegel, kabel met minicamera, TFT-monitor
Onderhoud en reiniging	Schone, droge doek, opbergen op een schone en droge plaats
Veiligheid	Uit de buurt houden van magnetische kaarten en balanshorloges; niet blootstellen aan vocht, stof, temperaturen >60°C; buiten bereik van kinderen houden
Reserveonderdelen en repareerbaarheid	Vervangbare batterijen (AA); dnt klantenservice voor reparatie; neem contact op met de ondersteuning voordat u iets opstuurt
Garantie	Overeenkomstig de wettelijke bepalingen; gratis reparatie of vervanging van materiaal- of fabricagefouten
Algemene informatie	Handleiding beschikbaar in Frans, Duits, Engels, Nederlands; CE-conformiteitsverklaring

Veelgestelde vragen - Findoo Fix dnt

Hoe plaats ik de batterijen in de Findoo Fix inspectiecamera?

Draai de schroef aan de onderkant van de handgreep los, schuif het deksel eraf, verwijder het batterijcompartiment en plaats 4 AA-batterijen met de juiste polariteit. Plaats het compartiment en het deksel terug.

Hoe sluit ik de kabel aan op het draagbare apparaat?

De kabel heeft een pen en het draagbare apparaat een gleuf. Druk de pen in de gleuf en draai de kartelknop handvast om een correcte montage te garanderen.

Welke accessoires worden meegeleverd en hoe installeer ik ze?

De accessoires (spiegel, magneet, haak) worden op de camerakop bevestigd in twee mogelijke posities. U klikt ze eenvoudig op de kop.

Hoe schakel ik de LED-verlichting in en stel ik de helderheid in?

Zet de aan/uit-schakelaar op ON, schakel vervolgens de monitor in met de standby-knop. Draai aan de variërende knop op het draagbare apparaat om de helderheid van de LED's aan te passen.

Wat moet ik doen als het beeld ondersteboven staat of moet worden gedraaid?

Druk op de knop 'Beeld kadreren' op de monitor om het beeld 180° te draaien of te spiegelen.

Kan de camera video's opnemen?

De handleiding vermeldt geen opnamefunctie. Het apparaat is ontworpen voor live visuele inspectie met video-overdracht naar de monitor.

Is de inspectiecamera waterdicht of bestand tegen water?

Nee, het apparaat moet worden beschermd tegen vocht. Gebruik het niet in ruimtes met een hoge luchtvochtigheid (bijv. badkamer) en vermijd contact met water.

Hoe reinig ik het apparaat?

Gebruik een schone, droge doek om de oppervlakken te reinigen. Berg het apparaat op een schone en droge plaats op.

Wat is de garantietermijn en hoe kan ik deze gebruiken?

De garantie is onderworpen aan de wettelijke bepalingen, ingaand op de datum van levering van het apparaat. Neem bij een defect contact op met uw dealer of de dnt klantenservice met het aankoopbewijs.

Waar kan ik de CE-conformiteitsverklaring downloaden?

De CE-conformiteitsverklaring kan worden gedownload van de dnt-website: www.dnt.de/konformitaet.

GEBRUIKSAANWIJZING Findoo Fix dnt

Veiligheidsaanwijzingen....27

Leveringsomvang 28

Beschrijving van het toestel

Toestelaanzicht....29

Inbedrijfstelling

Batterijen inleggen ....30

Kabelmontage ....30

Installatie van het toebehoren ....31

Bedrijf 31

Milieuvriendelijke verwijdering ....33

Serviceafwikkeling....33

Conformiteitsverklaring ....33

Garantiebepalingen 35

Lees deze aanwijzingen a.u.b. voor het eerste gebruik zorgvuldig door.

Algemene aanwijzingen

• toestel nooit op een onstabiele ondergrond. Door het neervallen kunnen personen verwond raken.
• Het toestel mag niet in kinderhanden geraken. Het is geen speelgoed.
• Let ook op de veiligheidsaanwijzingen en de gebruiksaanwijzingen van de overige toestellen, waarop het toestel aangesloten wordt.
• In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de Vereniging van de Commerciële Ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen nageleefd worden.
• In scholen, opleidingsinrichtingen, hobby- en zelfhulpwerkplaatsen moet de bediening van elektronische producten door geschoold personeel gecontroleerd worden.
• Wend u a.u.b. tot onze technische informatieafdeling of een andere vakman als u vragen of twijfels heeft met betrekking tot het toestel, zijn werking, veiligheid of correcte aansluiting.
• De verkoper neemt geen verantwoordelijkheid over voor schade, die optreedt bij het gebruik van het toestel, en ook niet voor klachten van derden.

Omgevingsvoorwaarden

• Vermijd sterke mechanische belastingen van het toestel. Bescherm het tegen vibraties en harde schokken. Laat het niet vallen en schud het niet. Overmatige druk op het LC-display zou het kunnen beschadi-gen.
• Stel het toestel niet bloot aan hoge temperaturen (meer dan 60 °C) en sterke temperatuurschommelingen. Bescherm het tegen directe zonnestraling en de nabijheid van radiatoren.
• Bescherm het toestel tegen vochtigheid. Toesteldelen, de kabel en de minicamera, zijn waterdicht en mogen met water in aanraking komen.
• Gebruik het toestel niet op stoffi ge plaatsen. Bescherm het tegen stof.
• Delen van de behuizing of het toebehoren kunnen zogenaamde weekmakers bevatten, die gevoelige meubel- en kunststofoppervlakken kunnen aantasten. Vermijd daarom een direct contact met gevoelige vlakken.

Storingen

• Mocht een voorwerp of vloeistof in het toestel geraken, moet u het door een geautoriseerde geschoolde arbeidskracht laten controleren voordat u het verder gebruikt. Wij raden u aan zich tot ons servicecenter te wenden.
• De meeste elektronische toestellen zoals lampen, computers, telefoons enz. creëren een elektromagnetisch veld. Plaats geen elektronische artikelen naast het toestel om ongewenste storingen en beïnvloedingen te vermijden.

Verpakkingsmateriaal

- Laat het verpakkingsmateriaal niet achteloos liggen. Plasticfolies/-zakken enz. kunnen voor kinderen gevaarlijk speelgoed worden.

Reiniging en verzorging

• Bewaar het toestel steeds op een zuivere en droge plaats
• Gebruik voor de reiniging van de externe vlakken een droge en zachte doek.

Leveringsomvang

Leveringsomvang

Handtoestel Kabel met minicamera TFT-monitor

Kabel/aansluiting Power-LED Monitoropname/ Signaaluitgang Aan-uit/LED- helderheid Kabel Minicamera met verlichting

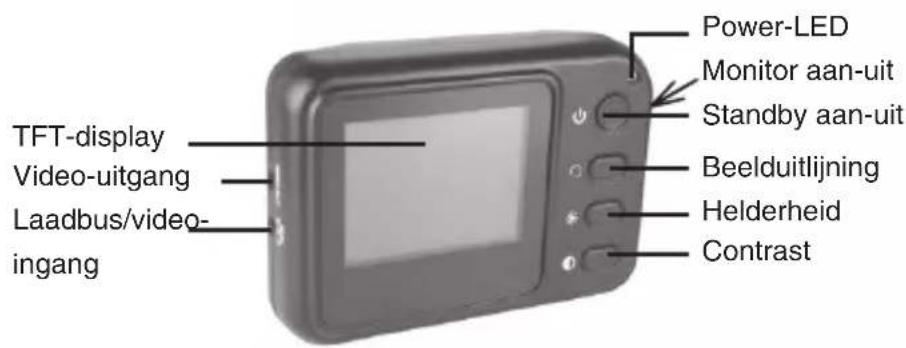

Monitor

TFT-display Video-uitgang Laadbus/video- ingang Power-LED Monitor aan-uit Standby aan-uit Beelduitlijning Helderheid Contrast

Monitorklem/video-ingang

De batterijen worden in een batterijvak in de handgreep gelegd.

- Verwijder met een schroevendraaier de schroef op de onderzijde van de handgreep.

- Schuif nu het deksel in de pijlrichting.

- Verwijder het batterijvak.

• Leg nu bij naleving van de juiste polariteit 4 AA batterijen in het batterijvak. Voor de eerste uitrusting behoren 4 alkalinebatterijen tot de leveringsomvang.
• Installeer het batterijvak opnieuw in de handgreep. Let op de geleiding aan de zijde. Een verwisseling van de polen wordt daardoor uitgesloten.

Bij het vervangen van de batterijen steeds de complete set batterijen vervangen.

Montage van de kabel aan het handtoestel

Voor een correct bedrijf moet vervolgens de kabel op het handtoestel aangesloten worden. Om een goede stekkergeleiding te garanderen, heeft de kabel een stift en het handtoestel een gleuf. Steek beide samen en draai dan de gekartelde knop met de hand aan.

Stift Gleuf

Gekartelde knop

Installatie van het toebehoren

Het toebehoren bestaat uit 3 delen: een spiegel, een magneet en een haak die op dezelfde wijze aan de camerakop bevestigd worden. Het toebehoren kan alleen in 2 posities aan de camerakop bevestigd worden.

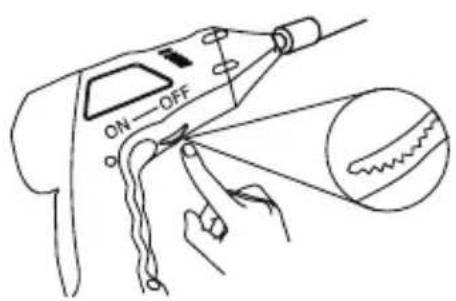

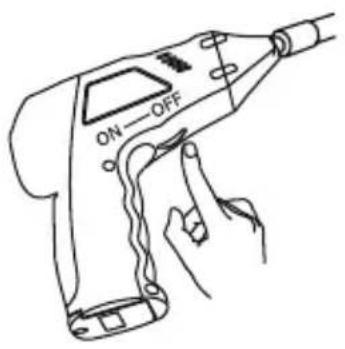

Schakel het handtoestel op de onderzijde in. Door aan het rad te draaien, wordt de helderheid van de LED's aan de cameraspits ingesteld en daardoor wordt voor een dimmer-effect gezorgd.

De kabel mag niet geknikt worden. De max. binnenradius mag 15 cm niet overschrijden.

ON—OFF

2 wit-licht-LEDS's

ON-OFF

Bedrijf

Schuif de aan/uit-schakelaar op de rechterzijde in de ON-positie. Schakel vervolgens de monitor met de standby-toets in. De power-LED schijnt groen. Stel aan het handtoestel een geschikte verlichting in. Aan de monitor kunt u nu de beeldhelderheid en het contrast instellen onafhankelijk van de voorinstelling van de LED-helderheid aan het handtoestel.

Door telkens op de toets beelduitlijning te drukken kan het beeld 180° gedraaid worden of is spiegeld.

Als de monitor op het handtoestel bevestigd is, wordt het signaal gezonden via de contacten aan de monitor en het handtoestel. Zodra u de monitor opnieuw van het handtoestel afneemt.

De monitor functioneert alleen maar wanneer hij op het handtoestel gezet is. De stroomvoorziening van de monitor alsook de video-overdracht gebeuren via de aansluiting op de achterzijde.

Technische gegevens

Handtoestel

Beeldsensor CMOS

Pixelaantal 704 x 576 (PAL)

Beschouwingshoek 50°

Min. verlichting 0 Lux

Voeding

4xAA

Batterijen

Afmetingen 186 x 145 x 41(mm)(zonder fl exibele kabel)

Gewicht 530g

Hierbij verklaart dnt GmbH dat het toestel Findoo Fix in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. U kunt de conformiteitsverklaring op de volgende pagina als PDF-bestand downloaden:

http://www.dnt.de/konformitaet

Serviceafwikkeling

Heeft u klachten of is uw toestel defect? Wend u dan a.u.b. tot uw dealer of neem contact op met de serviceafdeling van de fi rma dnt om een serviceafwikkeling overeen te komen.

Servicetijd: 's maandags tot 's donderdags van 8.00-17.00 uur

's vrijdags van 8.00-16.00 uur

Hotline/service: [phone]

E-mail: [e-mail]

Stuur uw toestel a.u.b. niet naar ons adres als ons serviceteam u niet daarom verzoekt. De kosten en het gevaar van het verlies zijn ten laste van de afzender. Wij behouden ons het recht voor zendingen, waarom wij niet verzocht hebben, te weigeren of overeenkomstige goederen naar de afzender - ongefrankeerd resp. op diens kosten - terug te zenden.

Milieuvriendelijke verwijdering

Dit toestel is gemarkeerd overeenkomstig de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur.

Maak gebruik van de door uw gemeente ingerichte verzamelplaats voor het teruggeven en recycleren van afgedankte elektrische en elektronische toestellen.

Garantiebedingungen

1. Principieel gelden de wettelijke garantiebepalingen. De garantietijd begint met de overhandiging van het toestel. In geval van garantie moet het toestel met het koopbewijs (kassabon, rekening of iets dergelijks), het correct ingevulde toestelpasje en een nauwkeurige foutbeschrijving ingediend worden.
   Zonder deze bewijsstukken zijn wij niet tot garantievergoeding verplicht.
2. Tijdens de garantieperiode elimineren wij gratis alle gebreken in zoverre zij te wijten zijn aan materiaal- of fabricatiefouten. Het staat de producent vrij defecte delen/toestellen uit te wisselen of ze door andere te vervangen. Verdere aanspraken - van om het even welke soort - zijn uitgesloten. Vervangen delen worden onze eigendom. Wij zijn niet aansprakelijk voor gevolgschade.
3. Ingrepen aan het toestel door niet door ons geautoriseerde firma's/personen leiden automatisch tot het vervallen van de garantie-claim.
4. De garantie geldt niet voor schade die te wijten is aan ondeskundige behandeling, niet-naleving van de gebruiksaanwijzing, uitgelopen accu's/batterijen en slijtage door bediening.
5. Door het repareren of vervangen van delen wordt de oorspronkelijke garantieperiode niet verlengd.
6. Deze garantievoorwaarden gelden in de Bondsrepubliek Duitsland.

Carte de garantie

Garantiekaart

Stempel en handtekening van de handelaar
