Marke	dnt
Modell	Findoo Fix
Produkttyp	Inspektionskamera
Kategorie	Tragbare Inspektionskamera mit Monitor
Bildsensor	CMOS
Pixelanzahl (Sensor)	704 x 576 (PAL)
Bildwinkel	50°
Mindestbeleuchtung	0 Lux (integrierte LED-Beleuchtung)
Kameradurchmesser	16 mm
Kabellänge	In der Anleitung nicht angegeben, Schätzung: ca. 1 m
Monitorbildschirm	2,4" TFT-LCD
Bildschirmauflösung	480 x 240 Pixel
Videosystem	PAL
Videoausgang	Ja, Videoanschluss
Stromversorgung	4 AA-Batterien (alkalisch, im Lieferumfang)
Abmessungen (tragbares Gerät ohne Kabel)	186 x 145 x 41 mm
Gewicht (tragbares Gerät ohne Kabel)	530 g
Hauptfunktionen	Sichtprüfung mit LED-Beleuchtung, Bildrotation 180°, Helligkeits-/Kontrasteinstellung, drahtlose Übertragung des Monitors
Enthaltenes Zubehör	Haken, Magnet, Spiegel, Kabel mit Minikamera, TFT-Monitor
Pflege und Reinigung	Sauberes, trockenes Tuch, Aufbewahrung an einem sauberen, trockenen Ort
Sicherheit	Von Magnetkarten und mechanischen Uhren fernhalten; nicht Feuchtigkeit, Staub, Temperaturen über 60°C aussetzen; außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Austauschbare Batterien (AA); dnt-Kundendienst für Reparaturen; vor Rücksendung Support kontaktieren
Garantie	Gemäß den gesetzlichen Bestimmungen; kostenlose Reparatur oder Austausch bei Material- oder Herstellungsfehlern
Allgemeine Informationen	Anleitung verfügbar auf Französisch, Deutsch, Englisch, Niederländisch; CE-Konformitätserklärung

Häufig gestellte Fragen - Findoo Fix dnt

Wie lege ich die Batterien in die Inspektionskamera Findoo Fix ein?

Schrauben Sie die Schraube an der Unterseite des Griffs heraus, schieben Sie die Abdeckung ab, entnehmen Sie das Batteriefach und legen Sie 4 AA-Batterien unter Beachtung der Polarität ein. Setzen Sie das Fach und die Abdeckung wieder ein.

Wie schließe ich das Kabel an das tragbare Gerät an?

Das Kabel hat einen Stecker und das tragbare Gerät eine Buchse. Stecken Sie den Stecker in die Buchse und drehen Sie die Rändelschraube von Hand fest, um eine korrekte Verbindung zu gewährleisten.

Welches Zubehör wird mitgeliefert und wie wird es installiert?

Das Zubehör (Spiegel, Magnet, Haken) wird am Kamerakopf in zwei möglichen Positionen befestigt. Einfach auf den Kopf aufclipsen.

Wie schalte ich die LED-Beleuchtung ein und stelle die Helligkeit ein?

Stellen Sie den Ein-/Ausschalter auf ON, schalten Sie dann den Monitor mit der Standby-Taste ein. Drehen Sie am Drehregler am tragbaren Gerät, um die Helligkeit der LEDs einzustellen.

Was tun, wenn das Bild auf dem Kopf steht oder gedreht werden muss?

Drücken Sie die Taste 'Bildausrichtung' am Monitor, um das Bild um 180° zu drehen oder zu spiegeln.

Kann die Kamera Videos aufnehmen?

Die Anleitung erwähnt keine Aufnahmefunktion. Das Gerät ist für die visuelle Live-Inspektion mit Videoübertragung zum Monitor ausgelegt.

Ist die Inspektionskamera wasserdicht oder wasserbeständig?

Nein, das Gerät muss vor Feuchtigkeit geschützt werden. Verwenden Sie es nicht in Räumen mit hoher Luftfeuchtigkeit (z.B. Badezimmer) und vermeiden Sie jeden Kontakt mit Wasser.

Wie reinige ich das Gerät?

Verwenden Sie ein sauberes, trockenes Tuch, um die Oberflächen zu reinigen. Bewahren Sie das Gerät an einem sauberen, trockenen Ort auf.

Wie lange ist die Garantie und wie kann ich sie in Anspruch nehmen?

Die Garantie unterliegt den gesetzlichen Bestimmungen und beginnt mit der Übergabe des Geräts. Bei Mängeln wenden Sie sich mit dem Kaufbeleg an Ihren Händler oder den dnt-Kundendienst.

Wo kann ich die CE-Konformitätserklärung herunterladen?

Die CE-Konformitätserklärung kann auf der dnt-Website heruntergeladen werden: www.dnt.de/konformitaet.

BEDIENUNGSANLEITUNG Findoo Fix dnt

Sicherheitshinweise....3

Lieferumfang....4

Gerätebeschreibung

Geräteansicht 5

Inbetriebnahme

Batterien einlegen 6

Kabelmontage 6

Installation des Zubehörs 7

Betrieb....7

Technische Daten 8

Umweltgerechte Entsorgung 9

Serviceabwicklung....9

Konformitätserklärung....9

Garantiebestimmungen 35

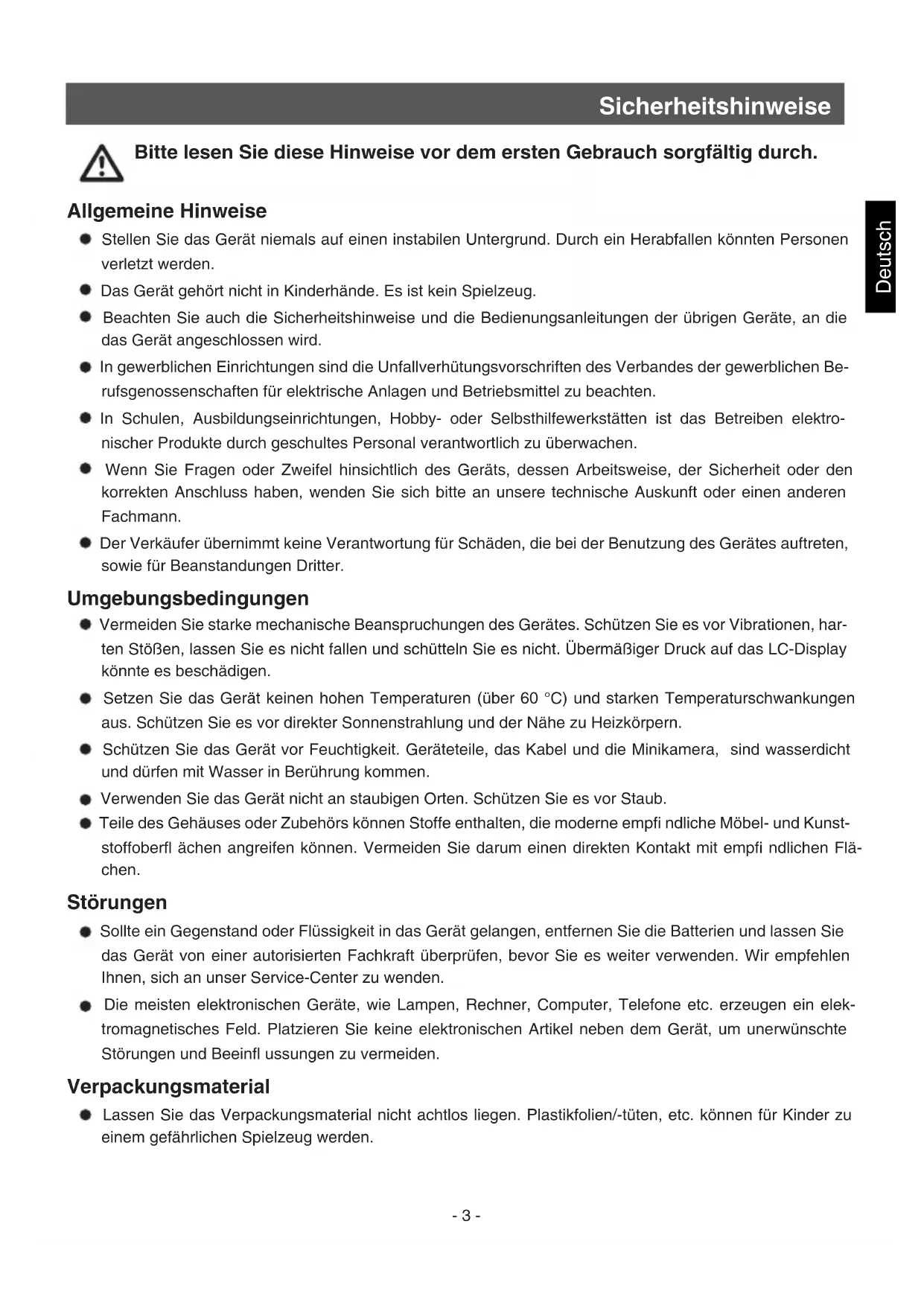

Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.

Allgemeine Hinweise

• Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen verletzt werden.
  Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
• Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben elektronischer Produkte durch geschultes Personal verantwortlich zu überwachen.
• Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den korrekten Anschluss haben, wenden Sie sich bitte an unsere technische Auskunft oder einen anderen Fachmann.
• Der Verkäufer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten, sowie für Beanstandungen Dritter.

Umgebungsbedingungen

• Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, harten Stößen, lassen Sie es nicht fallen und schütteln Sie es nicht. Übermäßiger Druck auf das LC-Display könnte es beschädigen.
• Setzen Sie das Gerät keinen hohen Temperaturen (über 60 °C) und starken Temperaturschwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung und der Nähe zu Heizkörpern.
• Schützen Sie das Gerät vor Feuchtigkeit. Geräteteile, das Kabel und die Minikamera, sind wasserdicht und dürfen mit Wasser in Berührung kommen.
• Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub.
• Teile des Gehäuses oder Zubehörs können Stoffe enthalten, die moderne empfi ndliche Möbel- und Kunststoffoberfl ächen angreifen können. Vermeiden Sie darum einen direkten Kontakt mit empfi ndlichen Flächen.

Störungen

• Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, entfernen Sie die Batterien und lassen Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden. Wir empfehlen Ihnen, sich an unser Service-Center zu wenden.
• Die meisten elektronischen Geräte, wie Lampen, Rechner, Computer, Telefone etc. erzeugen ein elektromagnetisches Feld. Platzieren Sie keine elektronischen Artikel neben dem Gerät, um unerwünschte Störungen und Beeinflussungen zu vermeiden.

Verpackungsmaterial

- Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tüten, etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Lieferumfang

Reinigung und Pfl ege

● Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf.
- Verwenden Sie zur Reinigung der Außenfl ächen ein trockenes, weiches Tuch.
● Die Gewinde am Handgerät und Kabel müssen nach Gebrauch stets von Schutz gereinigt werden.

Lieferumfang

Handgerät Kabel mit Minikamera TFT-Monitor

Haken

Magnet

Kabel/Anschluss Power-LED Monitoraufnahme/ Signalausgang Ein-Aus/ LED-Helligkeit Kabel Mini-Kamera mit Beleuchtung

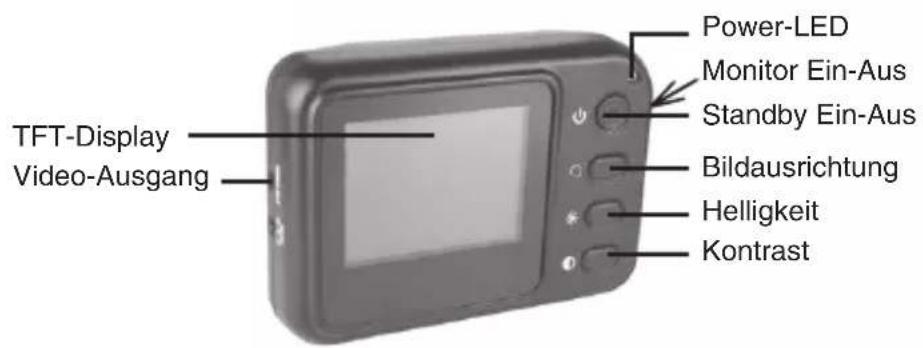

Monitor

TFT-Display Video-Ausgang Power-LED Monitor Ein-Aus Standby Ein-Aus Bildausrichtung Helligkeit Kontrast

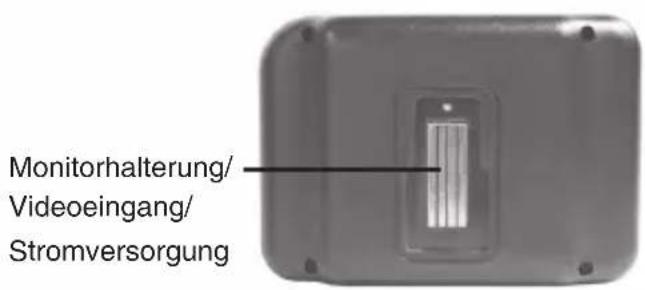

Monitorhalterung/ Videoeingang/ Stromversorgung

Inbetriebnahme

Batterien einlegen

Die Batterien werden in ein Batteriefach im Handgriff eingelegt.

- Entfernen Sie mit einem Schraubendreher die Schraube auf der Unterseite des Handgriffs.

● Schieben Sie nun den Deckel in Pfeilrichtung.

● Entnehmen Sie das Batteriefach.

- Legen Sie nun unter Beachtung der richtigen Polarität 4 AA Batterien in das Batteriefach ein. Für die Erstausstattung befinden sich 4 Alkaline-Batterien im Lieferumfang.

- Installieren Sie das Batteriefach wieder im Handgriff. Achten Sie auf die Führung an der Seite. Eine Verpolung wird dadurch ausgeschlossen.

Beim Austauschen der Batterien immer den kompletten Satz Batterien austauschen.

Montage des Kabels am Handgerät

Für den korrekten Betrieb muß als nächstes das Kabel an das Handgerät angeschlossen werden. Um eine gute Steckerführung zu gewährleisten, hat das Kabel einen Stift und das Handgerät einen Schlitz. Stecken Sie beides zusammen und drehen dann den Rändelknopf handfest an.

Stift Schlitz

Rändelknopf

Installation des Zubehörs

Das Zubehör besteht aus 3 Teilen, einem Spiegel, einem Magneten und einem Haken, die in gleicher Weise am Kamerakopf befestigt werden. Das Zubehör kann nur in 2 Positionen am Kamerakopf befestigt werden.

Kontrollieren Sie aufmerksam vor jedem Einsatz das Gerät auf Beschädigungen. Vor allem das Kabel darf keine Defekte an der Isolierung haben. Zum einen kann eindringendes Wasser das Kabel beschädigen, zum anderen kann es beim Kontakt mit stromführenden Teilen zu Stromschlägen kommen.

Betrieb

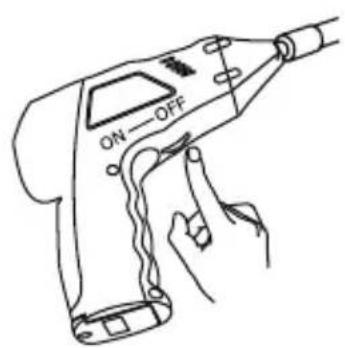

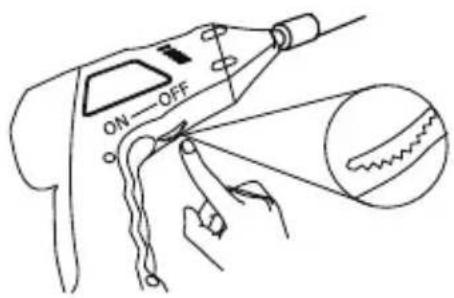

Schalten Sie das Handgerät auf der Unterseite ein. Durch Drehen am Rad wird die Helligkeit der LEDs an der Kameraspitze eingestellt und arbeitet somit als Dimmer.

Das Kabel darf nicht geknickt werden. Der max. Innenradius sollte 15 cm nicht unterschreiten.

ON-OFF

2 Weislicht LEDs

ON—OFF

Betrieb

Schieben Sie den Ein-Aus-Schalter auf der rechten Seite auf die ON-Position. Schalten Sie anschließend den Monitor mit der Standby-Taste ein. Die Power-LED leuchtet grün. Stellen Sie am Handgerät eine geeignete Beleuchtung ein. Am Monitor können Sie nun die Bildhelligkeit und den Kontrast einstellen, unabhängig von der Voreinstellung der LED-Helligkeit am Handgerät.

Das Bild kann mit jedem Druck auf die Taste die Bildausrichtung um 180° gedreht bzw. gespiegelt werden. Wenn der Monitor auf dem Handgerät befestigt ist, erfolgt die Signalübertragung über die Kontakte am Monitor und Handgerät.

Der Monitor ist nur in Funktion, wenn er auf dem Handgerät aufgesetzt ist. Die Stromversorgung des Monitors, sowie die Videoübertragung, geschieht über die rückseitigen Kontakte.

Technische Daten

Handgerät

Bildsensor	CMOS
Anzahl der Pixel 704 x 576 (PAL)
Betrachtungswinkel	50°
min. Beleuchtung 0 Lux
Stromversorgung	4xAA	Batterien
Abmessungen 186 x 145 x 41(mm) (ohne fl exibles Kabel)
Gewicht 530g
Kameradurchmesser	16mm

Monitor

Display 2.4" TFT-LCD
Pixel 480 x 240
Videosystem	PAL
Videopegel	0,9-1,3Vpp	an 75°C
Abmessungen	100x70x30mm
Gewicht	140g
Temperaturbereich	-10°C~+50°C/+14°F~+122°F
Feuchtigkeitsgrad	15~85%RH

CE Erklärung

Hiermit erklärt dnt GmbH, dass sich das Gerät Findoo Fix in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befi ndet. Die Konformitätserklärung können Sie von der nachfolgenden Seite als PDF-Datei herunterladen:

http://www.dnt.de/konformitaet

Serviceabwicklung

Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceabwicklung zu vereinbaren.

Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr

Freitag von 8.00-16.00 Uhr

Hotline/Service: 06074 3714 31

E-Mail: [e-mail]

Bitte senden Sie Ihr Gerät nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden.

Umweltgerechte Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Verbrauchte Batterien gehören nicht in den Hausmüll und sind an Batteriesammelstellen abzugeben.

Contents

Technische gegevens ....32

1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garantiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpflichtet.
2. Während der Garantiezeit beheben wir kostenlos alle Mängel, soweit sie auf Material oder Fabrikationsfehler zurückzuführen sind. Es bleibt dem Hersteller überlassen, defekte Teile / Geräte auszutauschen oder durch andere zu ersetzen. Weitergehende Ansprüche, gleich welcher Art, sind ausgeschlossen. Ausgetauschte Teile gehen in unser Eigentum über. Haftung für Folgeschäden übernehmen wir nicht.
3. Eingriffe am Gerät durch nicht von uns autorisierte Firmen / Personen führen automatisch zum Erlöschen des Garantieanspruches.
4. Vom Garantieanspruch ausgenommen sind alle Schäden, die durch unsachgemäße Behandlung, Nichtbeachtung der Bedienungsanleitung, ausgelaufene Akkus/Batterien und betriebsbedingte Abnutzung entstehen.
5. Durch Reparatur oder Teileersatz wird die ursprüngliche Garantiezeit nicht verlängert.
6. Diese Garantiebedingungen gelten in der Bundesrepublik Deutschland.
