Scope IT - Inspectiecamera dnt - Gratis gebruiksaanwijzing en handleiding

Producttype	Inspectiecamera
Merk	dnt
Model	Scope IT
Afmetingen (zonder kabel)	186 x 145 x 41 mm
Gewicht	530 g
Voeding	4 AA-batterijen (inbegrepen)
Scherm	2.4" TFT-LCD (480 x 240 pixels)
Beeldsensor	CMOS (704 x 576 pixels PAL)
Kijkhoek	50°
Minimale verlichting	0 Lux
Diameter camera	16 mm
Videosysteem	PAL
Videoniveau	0,9-1,3 Vpp / 75 Ohm
Toelaatbaar vochtigheidspercentage	15~85% RH
Inbegrepen accessoires	Kabel met minicamera, haak, magneet, spiegel, 4 AA-batterijen
Functies	LED-helderheidsregeling (8 niveaus), contrast, rotatie/spiegelbeeld 180°
Veiligheid	Kabel niet draaien (min radius 15 cm), vermijd >60°C, vocht, stof
Onderhoud	Reinigen met een schone, droge doek
Garantie	Wettelijk, reparatie of vervanging van materiaal-/productiefouten
Klantenservice	dnt GmbH, [e-mail], [phone]
Conformiteit	Richtlijn 1999/5/EG
Milieuvriendelijke afvoer	Recycling via inzamelpunten (richtlijn 2002/96/EG)

Veelgestelde vragen - Scope IT dnt

Hoe plaats ik de batterijen?

Open het batterijvak in het handvat door de schroef te verwijderen en het deksel eraf te schuiven. Plaats de 4 AA-batterijen met de juiste polariteit en sluit het deksel. Vervang altijd alle batterijen tegelijk.

Hoe monteer ik de kabel op het draagbare apparaat?

Steek de kabelconnector in de sleuf van het draagbare apparaat en draai de kartelknop handvast om een goede verbinding te garanderen.

Hoe stel ik de LED-helderheid in?

Druk op de LED-helderheidstoets om de verlichting aan te passen. Er zijn 8 helderheidsniveaus voor de LED's op de camerakop.

Kan ik het apparaat in de regen of in de badkamer gebruiken?

Nee, bescherm het apparaat tegen vocht. Gebruik het niet in vochtige ruimtes zoals badkamers, omdat dit schade kan veroorzaken.

Hoe reinig ik het apparaat?

Gebruik een schone, droge doek om de oppervlakken te reinigen. Gebruik geen chemicaliën. Berg het apparaat op een schone, droge plaats op.

Hoe bevestig ik de accessoires (spiegel, magneet, haak)?

De accessoires worden op de camerakop bevestigd in twee mogelijke posities. U klikt ze eenvoudig op de daarvoor bestemde houder.

Wat te doen als het apparaat niet aangaat?

Controleer eerst of de batterijen correct zijn geplaatst en de polariteit juist is. Als het apparaat nog steeds niet aangaat, neem dan contact op met de klantenservice van dnt via [phone] of e-mail [e-mail].

Hoe kan ik het beeld draaien of spiegelen?

Druk op de toets voor beeldinlijsting om het beeld 180° te draaien en/of te spiegelen.

Wat is de minimale buigradius van de kabel?

Draai de kabel nooit. De minimale binnenradius mag niet kleiner zijn dan 15 cm om schade te voorkomen.

Hoe krijg ik de volledige handleiding?

U kunt de handleiding gratis downloaden als PDF op de website notice-facile.com. Als de handleiding niet in uw taal beschikbaar is, kunt u een vertaling aanvragen door uw e-mailadres op te geven.

GEBRUIKSAANWIJZING Scope IT dnt

Veiligheidsaanwijzingen....21

Leveringsomvang 22

Beschrijving van het toestel

Toestelaanzicht....22

Inbedrijfstelling

Batterijen inleggen 23

Kabelmontage 23

Installatie van het toebehoren 24

Bedrijf 24

Milieuvriendelijke verwijdering 26

Serviceafwikkeling....26

Conformiteitsverklaring 26

Garantiebepalingen 27

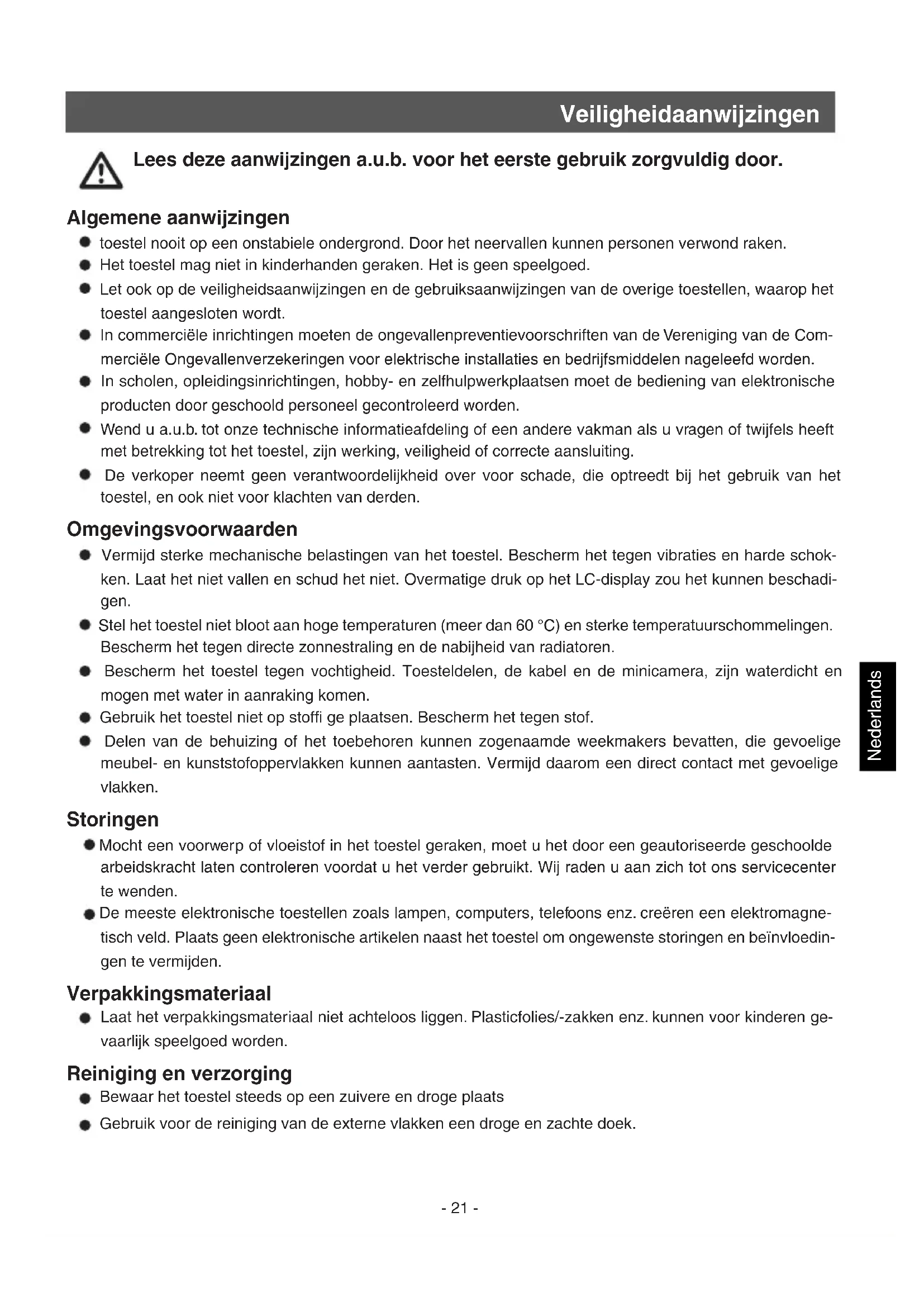

Lees deze aanwijzingen a.u.b. voor het eerste gebruik zorgvuldig door.

Algemene aanwijzingen

• toestel nooit op een onstabiele ondergrond. Door het neervallen kunnen personen verwond raken.
• Het toestel mag niet in kinderhanden geraken. Het is geen speelgoed.
• Let ook op de veiligheidsaanwijzingen en de gebruiksaanwijzingen van de overige toestellen, waarop het toestel aangesloten wordt.
• In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de Vereniging van de Commerciële Ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen nageleefd worden.
• In scholen, opleidingsinrichtingen, hobby- en zelfhulpwerkplaatsen moet de bediening van elektronische producten door geschoold personeel gecontroleerd worden.
• Wend u a.u.b. tot onze technische informatieafdeling of een andere vakman als u vragen of twijfels heeft met betrekking tot het toestel, zijn werking, veiligheid of correcte aansluiting.
• De verkoper neemt geen verantwoordelijkheid over voor schade, die optreedt bij het gebruik van het toestel, en ook niet voor klachten van derden.

Omgevingsvoorwaarden

• Vermijd sterke mechanische belastingen van het toestel. Bescherm het tegen vibraties en harde schokken. Laat het niet vallen en schud het niet. Overmatige druk op het LC-display zou het kunnen beschadi-gen.
• Stel het toestel niet bloot aan hoge temperaturen (meer dan 60 °C) en sterke temperatuurschommelingen. Bescherm het tegen directe zonnestraling en de nabijheid van radiatoren.
• Bescherm het toestel tegen vochtigheid. Toesteldelen, de kabel en de minicamera, zijn waterdicht en mogen met water in aanraking komen.
• Gebruik het toestel niet op stoffi ge plaatsen. Bescherm het tegen stof.
• Delen van de behuizing of het toebehoren kunnen zogenaamde weekmakers bevatten, die gevoelige meubel- en kunststofoppervlakken kunnen aantasten. Vermijd daarom een direct contact met gevoelige vlakken.

Storingen

• Mocht een voorwerp of vloeistof in het toestel geraken, moet u het door een geautoriseerde geschoolde arbeidskracht laten controleren voordat u het verder gebruikt. Wij raden u aan zich tot ons servicecenter te wenden.
• De meeste elektronische toestellen zoals lampen, computers, telefoons enz. creëren een elektromagnetisch veld. Plaats geen elektronische artikelen naast het toestel om ongewenste storingen en beïnvloedingen te vermijden.

Verpakkingsmateriaal

- Laat het verpakkingsmateriaal niet achteloos liggen. Plasticfolies/-zakken enz. kunnen voor kinderen gevaarlijk speelgoed worden.

Reiniging en verzorging

• Bewaar het toestel steeds op een zuivere en droge plaats
• Gebruik voor de reiniging van de externe vlakken een droge en zachte doek.

Toestelaanzicht

Leveringsomvang

Handtoestel Kabel met minicamera 4 x AA batterijen

Haak Magneet Spiegel

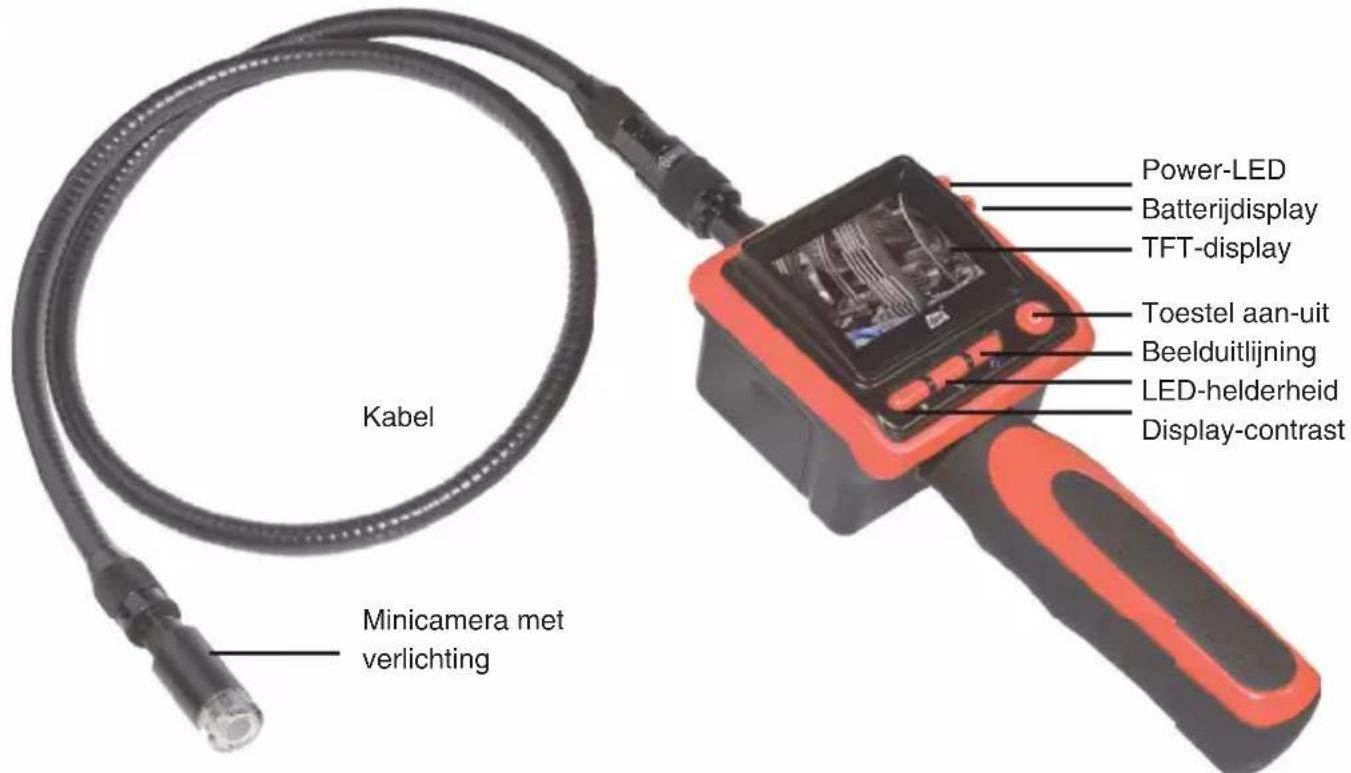

Toestelaanzicht

Kabel/aansluiting

Kabel Minicamera met verlichting Power-LED Batterijdisplay TFT-display Toestel aan-uit Beelduitlijning LED-helderheid Display-contrast

Batterijen inleggen

De batterijen worden in een batterijvak in de handgreep gelegd.

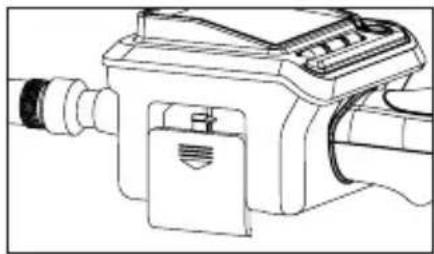

- Verwijder met een schroevendraaier de schroef op de onderzijde van de handgreep.

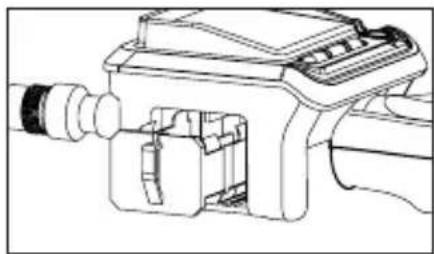

- Schuif nu het deksel in de pijlrichting.

- Verwijder het batterijvak.

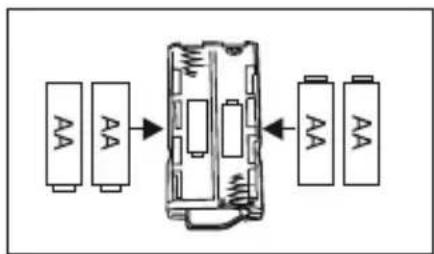

- Leg nu bij naleving van de juiste polariteit 4 AA batterijen in het batterijvak. Voor de eerste uitrusting behoren 4 alkalinebatterijen tot de leveringsomvang. - Installeer het batterijvak opnieuw in de handgreep. Let op de geleiding aan de zijde. Een verwisseling van de polen wordt daardoor uitgesloten.

Bij het vervangen van de batterijen steeds de complete set batterijen vervangen.

Montage van de kabel aan het handtoestel

Voor een correct bedrijf moet vervolgens de kabel op het handtoestel aangesloten worden. Om een goede stekkergeleiding te garanderen, heeft de kabel een stift en het handtoestel een gleuf. Steek beide samen en draai dan de gekartelde knop met de hand aan.

Stift Gleuf

Gekartelde knop

Inbedrijfstelling

Installatie van het toebehoren

Het toebehoren bestaat uit 3 delen: een spiegel, een magneet en een haak die op dezelfde wijze aan de camerakop bevestigd worden. Het toebehoren kan alleen in 2 posities aan de camerakop bevestigd worden.

Controleer het toestel voor elke inzet opmerkzaam op beschadigingen. Vooral de kabel mag geen defecten aan de isolatie hebben. Enerzijds kan binnendringend water de kabel beschadigen en anderzijds kan contact met stroomvoerende delen tot elektrische schokken leiden.

Bedrijf

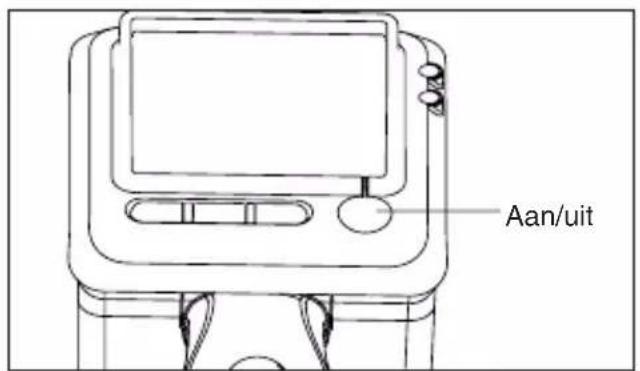

Schakel het toestel in met de aan/uit-toets op de onderzijde. Door op de LED-helderheidstoets te drukken, wordt de helderheid van de LED's aan de cameraspits ingesteld en wordt zodoende een dimmer-effect tot stand gebracht.

De kabel mag niet geknikt worden. De max. binnenradius mag 15 cm niet overschrijden.

Aan/uit

2 wit-licht-LED's

De power-LED schijnt groen. Stel een geschikte verlichting in. Daarvoor kan de LED-helderheid door middel van 8 niveaus geregeld worden. Aan de monitor kunt u bovendien nog het contrast instellen onafhankelijk van de voorinstelling van de LED-helderheid aan het handtoestel.

Het beeld kan door op de toets te drukken 180° gedraaid resp. gespiegeld worden. Als de monitor op het handtoestel bevestigd is, wordt het signaal overgebracht via de contacten aan de monitor en het handtoestel.

Technische gegevens

Beeldsensor CMOS

Pixelaantal 704 x 576 (PAL)

Beschouwingshoek 50°

Min. verlichting 0 Lux

Voeding

4xAA

Batterijen

Afmetingen 186 x 145 x 41(mm)(zonder fl exibele kabel)

Gewicht 530g

Hierbij verklaart dnt GmbH dat het toestel Scope-IT in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG. U kunt de conformiteitsverklaring op de volgende pagina als PDF-bestand downloaden:

http://www.dnt.de/konformitaet

Serviceafwikkeling

Heeft u klachten of is uw toestel defect? Wend u dan a.u.b. tot uw dealer of neem contact op met de serviceafdeling van de firma dnt om een serviceafwikkeling overeen te komen.

Servicetijd: 's maandags tot 's donderdags van 8.00-17.00 uur 's vrijdags van 8.00-16.00 uur

Hotline/service: [phone]

E-mail: [e-mail]

Stuur uw toestel a.u.b. niet naar ons adres als ons serviceteam u niet daarom verzoekt. De kosten en het gevaar van het verlies zijn ten laste van de afzender. Wij behouden ons het recht voor zendingen, waarom wij niet verzocht hebben, te weigeren of overeenkomstige goederen naar de afzender - ongefrankeerd resp. op diens kosten - terug te zenden.

Milieuvriendelijke verwijdering

Dit toestel is gemarkeerd overeenkomstig de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur.

Maak gebruik van de door uw gemeente ingerichte verzamelplaats voor het teruggeven en recycleren van afgedankte elektrische en elektronische toestellen.

1. Principieel gelden de wettelijke garantiebepalingen. De garantietijd begint met de overhandiging van het toestel. In geval van garantie moet het toestel met het koopbewijs (kassabon, rekening of iets dergelijks), het correct ingevulde toestelpasje en een nauwkeurige foutbeschrijving ingediend worden.
   Zonder deze bewijsstukken zijn wij niet tot garantievergoeding verplicht.
2. Tijdens de garantieperiode elimineren wij gratis alle gebreken in zoverre zij te wijten zijn aan materiaal- of fabricatiefouten. Het staat de producent vrij defecte delen/toestellen uit te wisselen of ze door andere te vervangen. Verdere aanspraken - van om het even welke soort - zijn uitgesloten. Vervangen delen worden onze eigendom. Wij zijn niet aansprakelijk voor gevolgschade.
3. Ingrepen aan het toestel door niet door ons geautoriseerde firma's/personen leiden automatisch tot het vervallen van de garantie-claim.
4. De garantie geldt niet voor schade die te wijten is aan ondeskundige behandeling, niet-naleving van de gebruiksaanwijzing, uitgelopen accu's/batterijen en slijtage door bediening.
5. Door het repareren of vervangen van delen wordt de oorspronkelijke garantieperiode niet verlengd.
6. Deze garantievoorwaarden gelden in de Bondsrepubliek Duitsland.

Carte de garantie Garantiekaart

Stempel en handtekening van de handelaar
