BAS 24 S - Perceuse Bavaria by Einhell - Notice d'utilisation et mode d'emploi gratuit

Marque	Bavaria by Einhell
Modèle	BAS 24 S
Type de produit	Perceuse-visseuse à accumulateur
Alimentation	Batterie 24 V (nickel-cadmium)
Tension du moteur	24 V=
Vitesse à vide	0-400 / 0-1150 tr/min (2 vitesses)
Couple de rotation	17 gradins réglables
Capacité du mandrin	2 à 13 mm
Perçage à percussion	Oui
Sens de rotation	Droite et gauche
Poids	2,3 kg
Niveau de pression acoustique (LPA)	72 dB(A)
Niveau de puissance acoustique (LWA)	82 dB(A)
Vibration (a_w)	<2,5 m/s²
Tension secteur chargeur	230 V - 50 Hz
Courant de charge	2 A
Contenu de livraison	Perceuse-visseuse, accumulateur échangeable, chargeur, coffre
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec ; protéger de l'humidité
Sécurité	Porter des lunettes de protection ; ne pas exposer à la pluie

FOIRE AUX QUESTIONS - BAS 24 S Bavaria by Einhell

Comment charger la batterie pour la première fois ?

Avant la première utilisation, la batterie doit être chargée complètement avec le chargeur fourni. La batterie atteint sa capacité maximale après environ cinq cycles de charge et décharge.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de l'utilisation. Les batteries nickel-cadmium se déchargent même lorsqu'elles ne sont pas utilisées, il est donc recommandé de les recharger régulièrement.

Comment régler le couple de rotation ?

Tournez la molette de réglage du couple (fig. 1) sur l'un des 17 gradins. Le couple dépend du matériau et de la taille de vis. Un déclenchement par grincement indique que le couple est atteint.

Comment passer du perçage au perçage à percussion ?

Pour le perçage, placez la molette avant sur le symbole « Foret ». Pour le perçage à percussion, mettez-la sur le symbole « Marteau » et réglez le couple sur « Foret ».

Comment changer la vitesse ?

Utilisez le commutateur de vitesse (fig. 3) pour passer entre les deux gammes (0-400 ou 0-1150 tr/min). Commutez uniquement lorsque l'appareil est à l'arrêt.

Comment changer le sens de rotation ?

Utilisez le commutateur de sens de rotation (fig. 4) au-dessus de l'interrupteur Marche/Arrêt. Ne commutez qu'à l'arrêt. La position centrale bloque l'interrupteur.

Quelles sont les précautions de sécurité importantes ?

Portez des lunettes de protection, utilisez des vêtements adaptés, évitez l'humidité et les liquides inflammables. Ne jetez pas les batteries au feu et évitez tout contact avec l'acide des batteries.

Comment nettoyer la perceuse ?

Nettoyez l'appareil avec un chiffon sec. Protégez-le de l'humidité et de la poussière. N'utilisez pas de produits agressifs.

Comment éliminer les batteries usagées ?

Ne jetez pas les batteries aux ordures ménagères. Rapportez-les à un point de collecte ou renvoyez-les gratuitement au service après-vente ISC.

Que faire si la batterie ne se charge pas ?

Vérifiez que la prise est sous tension et que les contacts sont propres. Si le problème persiste, envoyez le chargeur et la batterie au service après-vente.

MODE D'EMPLOI BAS 24 S Bavaria by Einhell

1 Perceuse-visseuse à
accumulateur
1 Accumulateur échangeable
1 Chargeur
1 Coffre

NL Levering:

1 accu boorschroever
1 wisselaccu
1 laadtoestel
1 opbergkoffer

GB Items supplied:

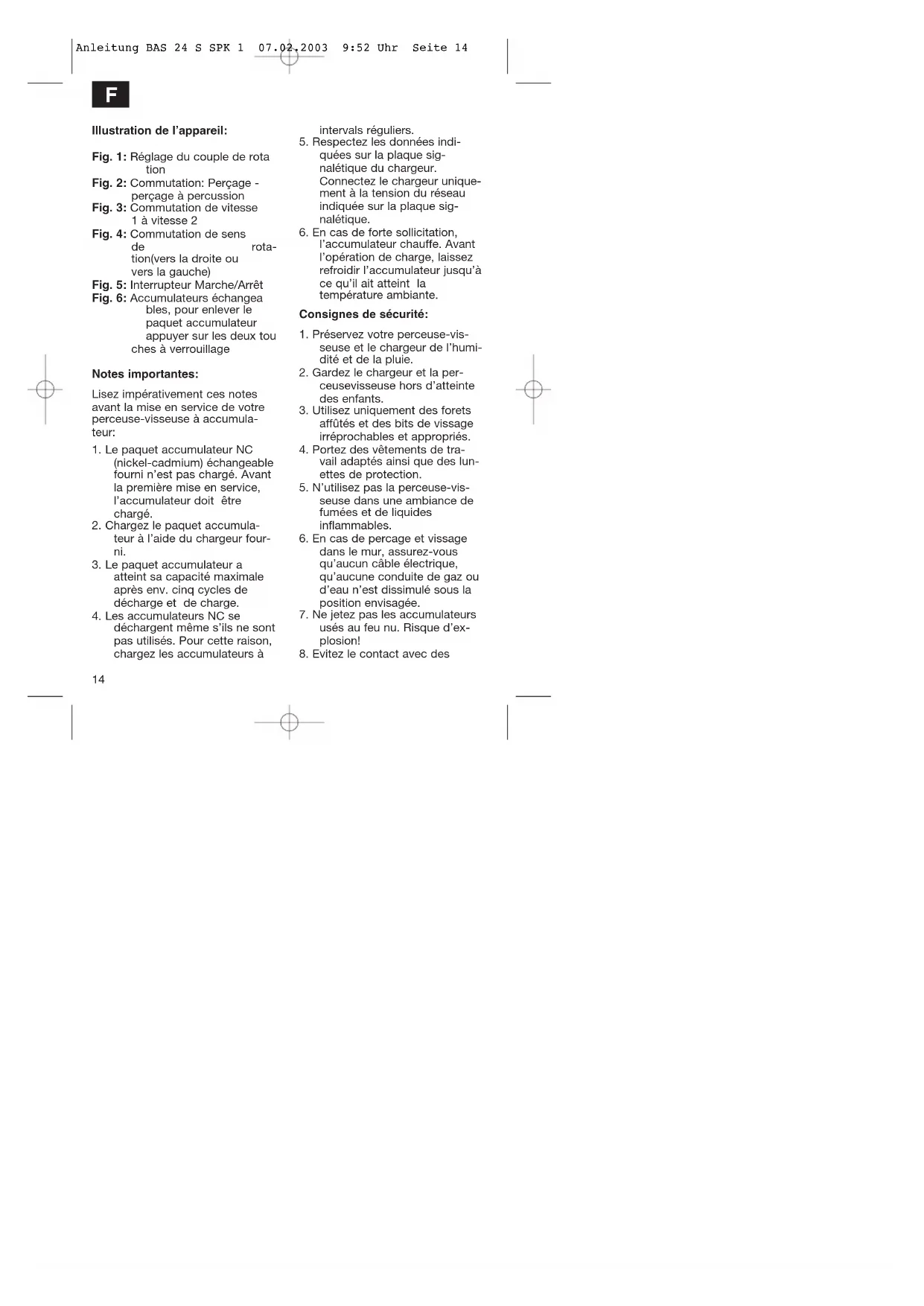

Illustration de l'appareil:

Fig. 1: Réglage du couple de rota tion
Fig. 2: Commutation: Perçage - perçage à percussion
Fig. 3: Commutation de vitesse 1 à vitesse 2
Fig. 4: Commutation de sens de rota- tion(vers la droite ou vers la gauche)
Fig. 5: Interrupteur Marche/Arrêt
Fig. 6: Accumulateurs échangea bles, pour enlever le paquet accumulateur appuyer sur les deux tou ches à verrouillage

Notes importantes:

Lisez impérativement ces notes avant la mise en service de votre perceuse-visseuse à accumulateur:

1. Le paquet accumulateur NC (nickel-cadmium) échangeable fourni n'est pas chargé. Avant la première mise en service, l'accumulateur doit être chargé.
2. Chargez le paquet accumulateur à l'aide du chargeur fourni.
3. Le paquet accumulateur a atteint sa capacité maximale après env. cinq cycles de décharge et de charge.
4. Les accumulateurs NC se déchargent même s'ils ne sont pas utilisés. Pour cette raison, chargez les accumulateurs à

intervals réguliers.

1. Respectez les données indiquées sur la plaque signalétique du chargeur. Connectez le chargeur uniquement à la tension du réseau indiquée sur la plaque signalétique.
2. En cas de forte sollicitation, l'accumulateur chauffe. Avant l'opération de charge, laissez refroidir l'accumulateur jusqu'à ce qu'il ait atteint la température ambiante.

Consignes de sécurité:

1. Préservez votre perceuse-visseuse et le chargeur de l'humidité et de la pluie.
2. Gardez le chargeur et la per- ceusevisseuse hors d'atteinte des enfants.
3. Utilisez uniquement des forets affûtés et des bits de vissage irréprochables et appropriés.
4. Portez des vêtements de travail adaptés ainsi que des lunettes de protection.
5. N'utilisez pas la perceuse-visseuse dans une ambiance de fumées et de liquides inflammables.
6. En cas de percage et vissage dans le mur, assurez-vous qu'aucun câble électrique, qu'aucune conduite de gaz ou d'eau n'est dissimulé sous la position envisagée.
7. Ne jetez pas les accumulateurs usés au feu nu. Risque d'explosion!
8. Evitez le contact avec des

F

accumulateurs dont l'acide s'est répandu. Si un tel cas se produit, nettoyez la partie de la peau concernée à l'eau et au savon. Si vous recevez de l'acide d'accumulateur dans l'oeil, rincez l'oeil à l'eau claire pendant 10 minutes au minimum et consultez immédiatement un médecin.

1. Préservez le chargeur et le câble de toute détérioration et arrêtes vives. Faites immédia-tement remplacer les câbles par un spécialiste électricien.
2. Assurez-vous que votre outil n'est pas détérioré. Les réparations ne doivent être confiées qu'à un spécialiste électricien.
3. Veillez à ce que les contacts du paquet accumulateur ne touchent d'autres objets métalliques, p.ex. clous, vis. Risque de courtcircuit!

Mise en service:

Charge du paquet accumulateur NC

1. Comparez si la tension de secteur indiquée sur la plaque signalétique correspond à la tension de secteur sur place. Introduisez le chargeur dans la prise.
2. Retirer le paquet accumulateur de la poignée (voir fig. 5) en appuyant sur les touches à verrouillage latérales.
3. Selon la position du commuta-

teur, vous pouvez travailler à une vitesse élevée ou réduite. Pour éviter une détérioration de l'engrenage, il est conseillé de commuter la vitesse uniquement pendant l'arrêt de l'appareil.

Si la charge du paquet accumulateur n'est pas possible, vérifiez - que la prise de courant est sous tension - que les contacts du chargeur sont fiables.

S'il n'est toujours pas possible de charger le paquet accumulateur, nous vous prions d'envoyer

- le chargeur

- et le paquet accumulateur à notre station de service après-vente.

Dans l'intérêt d'une longue durée de vie, vous devriez veiller à recharger à temps le paquet accumulateur. C'est surtout indispensable si vous constatez que la puissance de la perceuse-visseuse se réduit.

Ne déchargez jamais complètement le paquet accumulateur. Cela provoquerait un défaut du paquet accumulateur NC.

Réglage du couple de rotation (fig. 1)

La perceuse-visseuse à accumulateur Einhell dispose d'un dispositif de réglage mécanique du couple de rotation à 17 gradins. Le couple de rotation pour une taille définie de vis est réglable par la molette

F

de réglage (fig. 1). Le couple de rotation dépend de plusieurs facteurs:

● de la sorte et dureté du matériau à traiter
● de la sorte et longueur des vis uti lisées
- des exigences auxquelles doivent répondre les unions vissées

Si le couple de rotation est atteint, un grincement indique que le désaccouplement est effectué.

Commutation: perçage - perçage à percussion (Fig. 2)

Pour le perçage, mettez la molette de réglage avant sur le symbole „Foret“. Pour le perçage à percussion, mettez la molette de réglage avant sur le symbole „Marteau“ et la molette de réglage pour le réglage du couple de rotation sur le symbole „Foret“.

Commutation de vitesse 1 à vitesse 2 (fig. 3)

Selon la position du commutateur, vous pouvez travailler à une vitesse élevée ou réduite. Pour éviter une détérioration de l'engrenage, il est conseillé de commuter la vitesse uniquement pendant l'arrêt de l'appareil.

Perçage

Pour pouvoir percer, mettez la molette de réglage pour le couple de rotation sur le dernier gradin "Bohrer" (perceuse) - fig. 1, sur le gradin "Bohren" (percer) l'accouplement patinant est hors service. Lors du perçage le couple de rotation maximal est disponible.

Commutateur de sens de rotation (fig. 4)

L'interrupteur à coulisse au-dessus de l'interrupteur Marche/Arrêt vous permet de choisir le sens de rotation de la perceuse-visseuse à accumulateur et d'éviter un démarrage intempestif. Vous pouvez sélectionner la rotation vers la gauche ou vers la droite. Pour prévenir un endommagement de l'engrenage, ne commutez le sens de rotation qu'à l'arrêt. Dans le cas où l'interrupteur à coulisse se trouve dans la position centrale, l'interrupteur Marche/Arrêt est bloqué.

Interrupteur Marche/Arrêt (fig. 5)

L'interrupteur Marche/Arrêt permet le réglage en continu de la vitesse. Le plus fort vous appuyez sur l'interrupteur.

Vissage:

Utilisez de préférence des vis à centrage

F

automatique (p.ex. Torx, à tête cruciforme) ce qui assure le travail en toute sécurité. Veillez à ce que la forme et la taille du bit et de la vis utilisés soient conformes.

Effectuez le réglage du couple de rotation comme décrit dans l'instruction - en fonction de la taille des vis.

Caractéristiques techniques:

Alimentation en courant, moteur 24 V = Vitesse 0-400 / 0-1150 tr./mn. Couple de rotation 17 gradins Rotation vers la droite et vers la gauche oui Capacité du serrage du mandrin 2 à 13 mm Tension de charge, accumulateur 24 V = Courant de charge, accumulateur 2 A Tension secteur, chargeur 230 V - 50 Hz Niveau de pression acoustique LPA: 72 dB (A)

Niveau de puissance

acoustique LWA: 82 dB (A)

Vibration a_w <2,5 m/s ^2

Poids: 2,3 kg

Ne jetez pas les accumulateurs usés et défectueux aux ordures ménagères. Pensez à la protection de l'environnement; le cadmium est toxique. Pour leur élimination selon les prescriptions, les accumulateurs usés et défectueux peuvent être retournés gratuitement à la société ISC ou déposés à une station de collecte appropriée. Dans le cas où vous ne connaissez pas d'endroit de collecte, renseignez-vous auprès de votre service municipal.

NL

Le soussigné déclare au nom de l'entreprise la conformité du produit avec les directives et normes suivantes.

Sous réserve de modifications

La période de garantie commence à partir de la date d'achat et dure 2 ans.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

GARANTIE
