Marka	Bavaria by Einhell
Model	BAS 24 S
Typ produktu	Akumulatorowa wiertarko-wkrętarka
Zasilanie	Akumulator 24 V (niklowo-kadmowy)
Napięcie silnika	24 V=
Prędkość obrotowa biegu jałowego	0-400 / 0-1150 obr/min (2 prędkości)
Moment obrotowy	17 regulowanych stopni
Pojemność uchwytu	2 do 13 mm
Wiercenie udarowe	Tak
Kierunek obrotów	Prawo i lewo
Waga	2,3 kg
Poziom ciśnienia akustycznego (LPA)	72 dB(A)
Poziom mocy akustycznej (LWA)	82 dB(A)
Wibracje (a_w)	<2,5 m/s²
Napięcie zasilania ładowarki	230 V - 50 Hz
Prąd ładowania	2 A
Zawartość zestawu	Wiertarko-wkrętarka, wymienny akumulator, ładowarka, skrzynka
Gwarancja	2 lata
Konserwacja	Czyścić suchą szmatką; chronić przed wilgocią
Bezpieczeństwo	Nosić okulary ochronne; nie wystawiać na deszcz

Często zadawane pytania - BAS 24 S Bavaria by Einhell

Jak naładować akumulator po raz pierwszy?

Przed pierwszym użyciem akumulator należy w pełni naładować dołączoną ładowarką. Akumulator osiąga pełną pojemność po około pięciu cyklach ładowania i rozładowania.

Jaka jest żywotność akumulatora?

Żywotność zależy od użytkowania. Akumulatory niklowo-kadmowe rozładowują się nawet, gdy nie są używane, dlatego zaleca się ich regularne ładowanie.

Jak ustawić moment obrotowy?

Obróć pokrętło regulacji momentu obrotowego (rys. 1) na jeden z 17 stopni. Moment obrotowy zależy od materiału i rozmiaru śruby. Zadziałanie zgrzytem wskazuje, że osiągnięto moment obrotowy.

Jak przełączyć z wiercenia na wiercenie udarowe?

Do wiercenia ustaw przednie pokrętło na symbol „Wiertło”. Do wiercenia udarowego ustaw je na symbol „Młotek” i ustaw moment obrotowy na „Wiertło”.

Jak zmienić prędkość?

Użyj przełącznika prędkości (rys. 3), aby przełączać między dwoma zakresami (0-400 lub 0-1150 obr/min). Przełączaj tylko, gdy urządzenie jest zatrzymane.

Jak zmienić kierunek obrotów?

Użyj przełącznika kierunku obrotów (rys. 4) powyżej włącznika/wyłącznika. Przełączaj tylko przy zatrzymaniu. Pozycja środkowa blokuje włącznik.

Jakie są ważne środki ostrożności?

Noś okulary ochronne, używaj odpowiedniej odzieży, unikaj wilgoci i łatwopalnych cieczy. Nie wrzucaj akumulatorów do ognia i unikaj kontaktu z kwasem akumulatora.

Jak czyścić wiertarkę?

Wyczyść urządzenie suchą szmatką. Chroń je przed wilgocią i kurzem. Nie używaj agresywnych środków.

Jak utylizować zużyte akumulatory?

Nie wyrzucaj akumulatorów do odpadów domowych. Oddaj je do punktu zbiórki lub wyślij bezpłatnie do serwisu ISC.

Co zrobić, jeśli akumulator się nie ładuje?

Sprawdź, czy gniazdko jest pod napięciem i czy styki są czyste. Jeśli problem nadal występuje, wyślij ładowarkę i akumulator do serwisu.

INSTRUKCJA OBSŁUGI BAS 24 S Bavaria by Einhell

1 wiertarko-wkr'tarka
akumu latorowa
1 wymienny akumulator
1 Padowarka
1 walizka do przecho
wywania

RUS

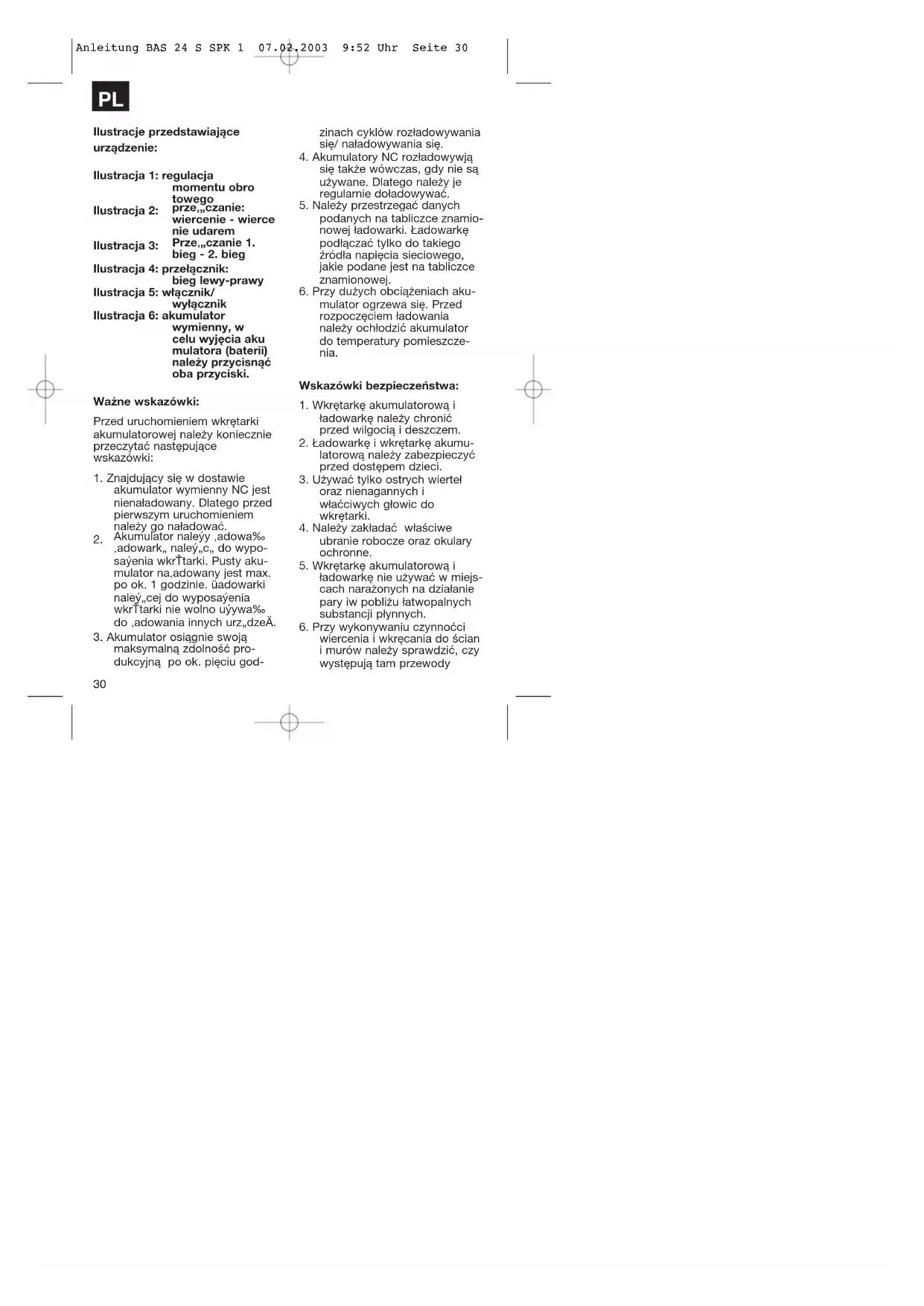

llustracje przedstawiające urządzenie:

llustracja 1: regulacja momentu obro towego

Ilustracja 2: prze,,czanie: wiercenie - wiercenie udarem

Ilustracja 3: Prze,,czanie 1. bieg - 2. bieg

Ilustracja 4: przełącznik: bieg lewy-prawy Ilustracja 5: włącznik/ wyłącznik

Ilustracja 6: akumulator wymienny, w celu wyjęcia aku mulatora (baterii) należy przycisnąć oba przyciski.

Ważne wskazówki:

Przed uruchomieniem wkrętarki akumulatorowej należy koniecznie przeczytać następujące wskazówki:

1. Znajdujący się w dostawie akumulator wymienny NC jest nienaładowany. Dlatego przed pierwszym uruchomieniem należy go naładować.
2. Akumulator należy ,adowa %o, 'adowark,, należy, c., do wyposażenia wkr Tarki. Pusty akumulator na,adowany jest max. po ok. 1 godzinie. úadowarki należy,cej do wyposażenia wkr Tarki nie wolno używa %o do ,adowania innych urz., dze Ä.
3. Akumulator osiągnie swoją maksymalną zdolność produkcyjną po ok. pięciu god-

zinach cyklów rozładowywania się/ naładowywania się.

1. Akumulatory NC rozładowywją się także wówczas, gdy nie są używane. Dlatego należy je regularnie doładowywać.
2. Należy przestrzegać danych podanych na tabliczce znamionowej ładowarki. Ładowarkę podłącaźć tylko do takiego źródła napięcia sieciowego, jakie podane jest na tabliczce znamionowej.
3. Przy dużych obciążeniach akumulator ogrzewa się. Przed rozpoczęciem ładowania należy ochłodzić akumulator do temperatury pomieszczenia.

Wskazówki bezpieczeństwa:

1. Wkrętarkę akumulatorową i ładowarkę należy chronić przed wilgocią i deszczem.
2. Ładowarkę i wkrętarkę akumulatorową należy zabezpieczyć przed dostępem dzieci.
3. Używać tylko ostrych wiertel oraz nienaganych i właściwych głowic do wkrętarki.
4. Należy zakładać właściwe ubranie robocze oraz okulary ochronne.
5. Wkrętarkę akumulatorową i ładowarkę nie używać w miejscach narażonych na działanie pary iw pobliżu łatwopalnych substancji płynnych.
6. Przy wykonywaniu czynności wiercenia i wkręcania do ścian i murów należy sprawdzić, czy występują tam przewody

PL

instalacji elektrycznej, gazowej i wodnej.

1. Zużyte akumulatory nie wrzu- cać do ognia, gdyż grozi to eksplozia!
2. Należy unikać kontaktu z "wyciekającymi" akumulatorami. Gdyby jednak doszło do takiej sytuacji należy natychmiasto- we przemyć dotknięte miejsca wodą z mydłem. Jeśli kwas akumulatorowy dostanie się do oka, wtedy należy je przez co najmniej 10 minut przemywać czystą wodą i natychmiast zgłosić się do lekarza.
3. Chronić ładowarkę i przewód przed uszkodzeniami i ostrymi krawędziami. Uszkodzone kable powinny zostać natychmiastowo wymienione przez fachowca-elektryka.
4. Należy kontrolować stan techniczny urządzenia. Napraw powinien dokonywać tylko wykwalifikowany elektryk.
5. Nie wolno dopuścić do kontaktu akumulatora NC z innymi metalicznymi przedmiotami, jak np. gwoćdzie, śruby. Istnieje niebezpieczeństwo krótkiego spięcia!

Uruchomienie:

Ładowanie akumulatora NC

1. Porównać, czy napięcie sieciowe na tabliczce znamionowej zgodne jest istniejącym napięciem sieciowym. Wsadzić ładowarkę do gniazda wtyczkowego i połączyć kabel ładowarki ze stacją ładowawczą.

2. Akumulator wyjąć z rękojeści (ilustracja 5), przy czym nacisnąć boczne przyciski.

3. Wstawi‰ akumulator do ,adowarki. Czerwona dioda sygnalizuje ,adowanie akumulatora. Zielona dioda sygnalizuje, ye ,adowanie zosta, o zakoÄczone. Czas ,adowania pustego akumulatora wynosi 1 godzin†. Podczas ,adowania akumulator moÿe si† lekko nagrza‰, co jest jednak normalne.

Jeżeli ładowanie akumulatora nie następuje, to proszę skontrolować - czy w gniazdku wtyczkowym istnieje napięcie sieciowe

- czy zestyk pomiędzy łado warką a stykami jest bez zar zutu.

Jeżeli w dalszym ciągu nie jest możliwe ładowanie akumulatora, to prosimy o przesłanie do naszego serwisu:

• ładowarki
• akumulatora.

W celu przedłużenia okresu użytkowania akumulatora NC, należy go zawczasu doładować.

W każdym wypadku należy zrobić to wtedy, gdy się stwierdzi, że zdolność wkrętarki akumulatorowej spada.

Nie należy dopuścić do całkowite- go rozładowania akumulatora NC. Powoduje to jego uszkodzenie.

PL

Ustawienie momentu obrotowego (Ilustracja 1)

Wkrętarka akumulatorowa firmy Einhell wyposażona jest w 6-stopniową mechaniczną regulację momentu obrotowego. Moment obrotowy dla określonej wielkości śruby ustawiany jest przy pierścieniu ustalającym (Iustracja 1). Moment obrotowy zależny jest od wielu czynników:

• od rodzaju i twardości obrabianego materiału
  ● od rodzaju i długości używanych śrub/ wkrętów
• od wymagań stawianych połączeniom śrubowym.

Osiągnięcie momentu obrotowego zasygnalizowane zostaje poprzez zapadkowe wyłączenie sprzęgła.

PrzeΠàczanie: wiercenie- wiercenie udarem (Rys. 2)

Aby wykonaç wiercenie nale“y ustawic przednie pokr’tTo nastawcze na symbol „Wiertarka“. Aby wykonaç wiercenie udarem nale“y ustawic przednie pokr’tTo nastawcze na symbol „Udar“, a pokr’tTo nastawcze momentu obrotowego na symbol „Wiertarka”.

Przełączanie 1. bieg - 2. bieg (rys. 3)

W zależności od ustawienia przełącznika można pracować z wyższą lub niższą prędkością obrotową. Aby nie

uszkodzić przekładni, biegi należy przełączać tylko przy wyłączonej wkrętarco.

Wiercenie

W celu wiercenia należy ustawić moment obrotowy przy pierścieniu ustalającym na ostatni stopień "wiertarka" (Iustracja1). Na tym stopniu wyłączone jest sprzęgło poślizgowe. Podczas wiercenia do dyspozycji jest maksymalny moment obrotowy.

Przełącznik kierunku momentu obrotowego (llustracja 4)

Za pomocą włącznika suwakowego - włącznik/ wyłącznik można ustawić kierunek obrotu wkrętarki akumulatorowej i zabezpieczyć ją przed niechcianym włączeniem. Można wybierać pomiędzy bie-giem lewo- i prawoskrętnym. Aby uniknąć uszkodzenia napędu, należy zmieniać kierunek obrotu tylko w czasie spoczynku. Jeżeli przełącznik suwakowy znajduje się na pozycji środkowej, wtedy zablo-kowany jest włącznik/ wyłącznik.

Włącznik/ wyłącznik (Ilustracja 5)

Za pomocą włącznika/ wyłącznika można sterować momentem obrotowym bezstopniowo. Czym dalej przyciśnie się włącznik, tym wyższa będzie prędkość obrotowa wkrętarki.

PL

Wkręcanie:

Proszę używać najlepiej śrub z samocentrowaniem ( np. torx, rowek krzyżowy), które gwarantują bezpieczną pracę. Należy zwrócić uwagę na to, aby głowice pasowały do ćrub, co do wielkości i formy. Proszę wybrać takie ustawienie momentu obrotowego, które pasuje do wielkości śruby i zgodne jest z instrukcją.

Dane techniczne:

Napięcie

zasilające silnika 24 V =

Prędkość

obrotowa 0-400 / 0-1150 min -1

Moment obrotowy 17-stopniowy

Bieg prawo-/lewoskrętny tak

Odległość mocowania,

uchwyt 2 - 13 mm

Napięcie ładowania

akumulatora 24 V =

Prąd ładowania

akumulatora 2 A

Napięcie sieciowe

ładowarki 230 V \~ 50 Hz

Poziom ciśnienia akustycznego

LPA: 72 dB(A)

Poziom mocy akustycznej

LWA: 82 db(A)

Wibracje: aw <2,5 m/s

CiTýar: 2,3

Zużyte i wadliwe akumulatory nie należy wyrzucać do śmieci domowych. Proszę pamiętać o ochronie środowiska. Kadm jest trujący. Zużyte i zepsute akumulatory można przesłać do firmy ICS Sp. z o. o. w celu prawidłowego usunięcia tych odpadów lub oddać je w specjalnych punktach zbierających tego typu odpady. Jeżeli takie miejsca nie są Państwu znane, proszę zasięgnąć informacji w urzędzie gminy.

RUS

Europejskiej Wspólnoty

SK Vyhásenie EU o konformite

Bavaria BAS 24 S

Technikos zmiety vynizazony

Zastrzega się wprowadzanie zmian technicz-

nych

Okres gwarancyny rozpoczyna się w dniu zakupu i wynosi 24 miesięcy.

Naprawa gwarancyna obojmuło wady wykonawcze lub materialowe oraz usterki w działan u.

Potrzebne do nadrawy gwarancynej części zamienne oraz koszty robocizny sa bezpłatne.

Gwarancja nie coejmuje szkód wtómych.

Wasz serwis
