Merk	Bavaria by Einhell
Model	BAS 24 S
Producttype	Accu boormachine/schroefmachine
Voeding	24 V accu (nikkel-cadmium)
Motorspanning	24 V=
Onbelast toerental	0-400 / 0-1150 o/min (2 versnellingen)
Koppel	17 instelbare trappen
Boorhoudercapaciteit	2 tot 13 mm
Hamerboren	Ja
Draairichting	Rechts en links
Gewicht	2,3 kg
Geluidsdrukniveau (LPA)	72 dB(A)
Geluidsvermogensniveau (LWA)	82 dB(A)
Trilling (a_w)	<2,5 m/s²
Netspanning lader	230 V - 50 Hz
Laadstroom	2 A
Leveringsomvang	Boormachine/schroefmachine, verwisselbare accu, lader, koffer
Garantie	2 jaar
Onderhoud	Reinig met een droge doek; bescherm tegen vocht
Veiligheid	Draag een veiligheidsbril; niet blootstellen aan regen

Veelgestelde vragen - BAS 24 S Bavaria by Einhell

Hoe laad ik de accu voor de eerste keer op?

Voor het eerste gebruik moet de accu volledig worden opgeladen met de meegeleverde lader. De accu bereikt zijn maximale capaciteit na ongeveer vijf laad- en ontlaadcycli.

Wat is de gebruiksduur van de accu?

De gebruiksduur is afhankelijk van het gebruik. Nikkel-cadmiumaccu's lopen leeg, zelfs als ze niet worden gebruikt, dus het wordt aanbevolen om ze regelmatig op te laden.

Hoe stel ik het koppel in?

Draai de koppelinstelring (afb. 1) naar een van de 17 standen. Het koppel is afhankelijk van het materiaal en de schroefmaat. Een ratelend geluid geeft aan dat het koppel is bereikt.

Hoe schakel ik van boren naar hamerboren?

Voor boren zet u de voorste ring op het symbool 'Boormachine'. Voor hamerboren zet u deze op het symbool 'Hamer' en stelt u het koppel in op 'Boormachine'.

Hoe schakel ik de snelheid?

Gebruik de snelheidsschakelaar (afb. 3) om te schakelen tussen de twee bereiken (0-400 of 0-1150 o/min). Schakel alleen wanneer het apparaat stilstaat.

Hoe wijzig ik de draairichting?

Gebruik de draairichtingschakelaar (afb. 4) boven de aan/uit-schakelaar. Schakel alleen bij stilstand. De middelste stand vergrendelt de schakelaar.

Wat zijn belangrijke veiligheidsmaatregelen?

Draag een veiligheidsbril, draag geschikte kleding, vermijd vocht en brandbare vloeistoffen. Gooi accu's niet in het vuur en vermijd contact met accuzuur.

Hoe reinig ik de boormachine?

Reinig het apparaat met een droge doek. Bescherm het tegen vocht en stof. Gebruik geen agressieve middelen.

Hoe voer ik gebruikte accu's af?

Gooi accu's niet bij het huisvuil. Breng ze naar een inzamelpunt of stuur ze gratis terug naar de ISC-klantenservice.

Wat te doen als de accu niet oplaadt?

Controleer of het stopcontact onder spanning staat en of de contacten schoon zijn. Als het probleem aanhoudt, stuur dan de lader en accu naar de klantenservice.

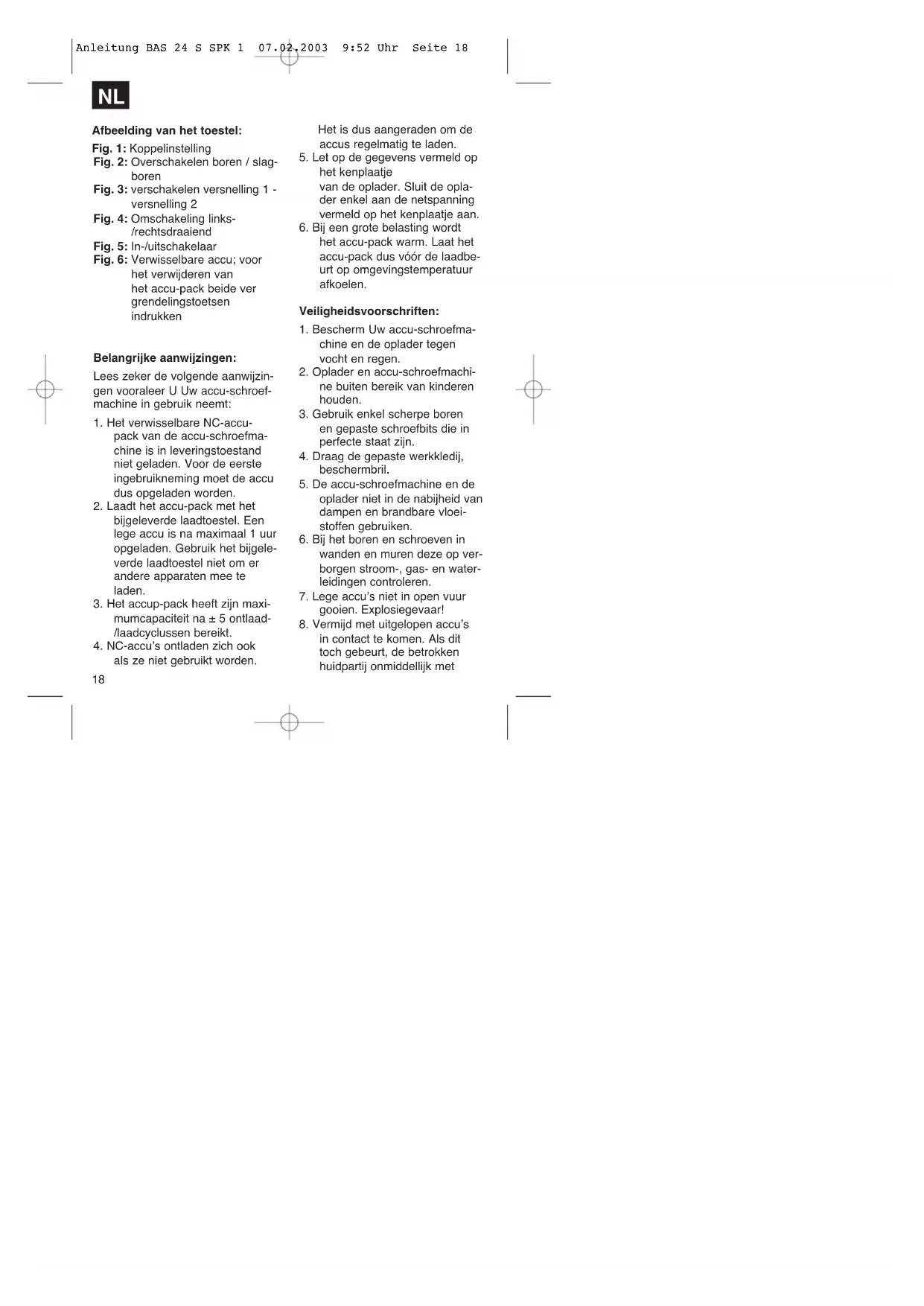

GEBRUIKSAANWIJZING BAS 24 S Bavaria by Einhell

Afbeelding van het toestel:

Fig. 1: Koppelinstelling

Fig. 2: Overschakelen boren / slagboren

Fig. 3: verschakelen versnelling 1 - versnelling 2

Fig. 4: Omschakeling links-/rechtsdraaiend

Fig. 5: In-/uitschakelaar

Fig. 6: Verwisselbare accu; voor het verwijderen van het accu-pack beide ver grendelingstoetsen indrukken

Belangrijke aanwijzingen:

Lees zeker de volgende aanwijzingen vooraleer U Uw accu-schroef-machine in gebruik neemt:

1. Het verwisselbare NC-accu-pack van de accu-schroefmachine is in leveringstoestand niet geladen. Voor de eerste ingebruikneming moet de accu dus opgeladen worden.
2. Laadt het accu-pack met het bijgeleverde laadtoestel. Een lege accu is na maximaal 1 uur opgeladen. Gebruik het bijgeleverde laadtoestel niet om er andere apparaten mee te laden.
3. Het accup-pack heeft zijn maxi- mumcapaciteit na ± 5 ontlaad- /laadcyclussen bereikt.
4. NC-accu's ontladen zich ook als ze niet gebruikt worden.

Het is dus aangeraden om de accus regelmatig te laden.

1. Let op de gegevens vermeld op het kenplaatje van de oplader. Sluit de opla- der enkel aan de netspanning vermeld op het kenplaatje aan.
2. Bij een grote belasting wordt het accu-pack warm. Laat het accu-pack dus vóór de laadbeurt op omgevingstemperatuur afkoelen.

Veiligheidsvoorschriften:

1. Bescherm Uw accu-schroefmachine en de oplader tegen vocht en regen.
2. Oplader en accu-schroefmachine buiten bereik van kinderen houden.
3. Gebruik enkel scherpe boren en gepaste schroefbits die in perfecte staat zijn.
4. Draag de gepaste werkkledij, beschermbril.
5. De accu-schroefmachine en de oplader niet in de nabijheid van dampen en brandbare vloeistoffen gebruiken.
6. Bij het boren en schroeven in wanden en muren deze op verborgen stroom-, gas- en waterleidingen controleren.
7. Lege accu's niet in open vuur gooien. Explosiegevaar!
8. Vermijd met uitgelopen accu's in contact te komen. Als dit toch gebeurt, de betrokken huidpartij onmiddellijk met

NL

water en zeep reinigen. Als accuzuur in het oog terecht komt, het oog minstens gedurende 10 minuten met zuiver water uitspoelen en onmiddellijk de dokter consulteren.

1. Bescherm de oplader en de kabel tegen beschadigingen en scherpe kanten. Beschadigde kabels moeten onmiddellijk door een elektrovakman vervangen worden.
2. Controleer Uw gereedschap op beschadigingen. Herstellingen mogen alleen door een elektrovakman uitgevoerd worden.
3. Let er op dat de contacten van het NC-accu-pack niet met andere metalen voorwerpen zoals nagels, schroeven enz. in aanraking komen. Er bestaat kortsluitingsgevaar!

Ingebruikneming

Laden van het NC-accu-pack

1. Vergelijk of de netspanning vermeld op het kenplaatje overeenkomt met de voorhanden zijnde netspanning. Steek dan de oplader in het stopcontact.
2. Het accu-pack uit het handvat trekken (zie fig. 5) terwijl U de zijdelingse vergrendelingstoetsen blijft indrukken.
3. Steek het accu-pack het laadt-oestel in. De rode lichtdiode signaleert dat het accu-pack

geladen wordt. De groene lichtdiode signaleert dat het laadproces beeindigd is. De laadtijd bedraagt 1 uur als de accu leeg is. Tijdens het laden kan het accu-pack wat warm worden, maar dat is normaal.

Als het accu-pack niet kan opgeladen worden, vergewis U zich dan dat de

• netspanning aan het stop contact voorhanden is
• en dat een perfect contact van de laadcontacten van de oplader ver zekerd is.

Als het laden van het accu-pack nog altijd niet mogelijk is, gelieve dan

● de oplader
● en het accu-pack

aan onze service-afdeling te stu- ren.

In het belang van een lange levensduur van het accu-pack zorgt U best voor een tijdig weeropladen van het NC-accu-pack. Dit is in elk geval noodzakelijk als U vaststelt dat het vermogen van Uw accu-schroefmachine vermindert.

Ontlaad het accu-pack nooit volle- dig. Dit leidt tot een defect van het NC-accu-pack!

Koppelinstelling (fig. 1)

De Einhell-accu-schroefmachine is voorzien van een 17-traps mechanische koppelinstelling. Het koppel voor een bepaalde schroefgrootte

NL

wordt aan de stelring (fig. 1) ingesteld. Het koppel is afhankelijk van meerdere factoren:

● van de aard en de hardheid van het te bewerken materiaal
● van de aard en de lengte van de gebruikte schroeven
- van de eisen die aan de schroefverbinding gesteld worden.

Het bereiken van het koppel wordt door het ratelend ontkoppelen van de koppeling gesignaleerd.

Overschakelen boren / slagbo-ren (fig. 2)

Om te boren draait u de voorste afstelring naar het symbool „boor“. Voor het slagboren draait u de voorste afstelring naar het symbool „hamer“ en de afstelring voor de koppelinstelling naar het symbool „boor“.

verschakelen versnelling 1 - versnelling 2 (fig. 3)

Naargelang van de stand van de omschakelaar kunt u met een hoger of lager toerental werken. Het overschakelen naar een ander toerental mag enkel in stilstand gebeuren teneinde het aandrijfmechanisme niet te beschadigen.

Boren

Om te boren brengt U de instelring voor het koppel in de laatste stand "boor" (fig. 1). In de stand "boren" is de slipkoppeling buiten werking. Tijdens het boren is het maximum-20

koppel beschikbaar.

Draairichtingsschakelaar (fig. 4)

Met behulp van de schuifschakelaar boven de in-/uitschakelaar kunt U de draairichting van Uw accu-schroefmachine instellen en de machine tegen ongewild inschakelen beveiligen. U kunt kiezen tussen links- en rechtsdraaiend. Teneinde een beschadiging van het drijfwerk te voorkomen mag alleen in stilstand op een ander draairichting omgeschakeld worden. Als de schuifschakelaar in het midden staat, is de in-/uitschakelaar geblokkeerd.

In-/uitschakelaar (fig. 5)

Met de in-/uitschakelaar kunt U de snelheid traploos regelen. Hoe meer U de schakelaar indrukt, hoe hoger is het toerental van Uw accu-schroefmachine.

Schroeven

Gebruik best zelfcentrerende schroeven (b. v. kruiskop), want daarmee is een veilig werken verzekerd. Let er op dat de gebruikte bits en schroeven in vorm en grootte overeenkomen. Stel het koppel volgens de schroefgrootte in zoals in deze gebruiksaanwijzing beschreven.

Spanningsvoorziening

motor 24 V =

Toerental 0-400 / 0-1150 min

Koppelinstelling 17-traps

rechts-/linksdraaiend ja

Opnamevermogen

boorkop 2 -13 mm

Laadspanning accu 24 V

Laadstroom accu 2 A

Netspanning oplader: 230 V, 50 Hz

Geluidsdrukniveau LPA : 72 dB(A)

Geluidsprestatieniveau

LWA : 82 dB(A)

Trillingen a_w <2,5 m/s ^2

Gewicht: 2,3 kg

Lege en defecte accu's horen niet bij het huisvuil. Denk aan de milieubescherming; cadmium is gif- tig. Lege en defecte accu's kunnen franco aan de firma ISC gestuurd worden teneinde ze veilig te ber- gen of bij de gepaste verzamel- plaatsen afgegeven worden. Als U geen verzamelplaats weet, informeer U dan bij Uw gemeentebestuur.

De onderlekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen. El abajo firmante declara, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

Technische wijzigingen voorbehouden

De garantieduur beginnt op de koopdatum en bedraagt 2 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden.

uw contactpersoon van de klantenservice
