BAS 24 S - Trapano Bavaria by Einhell - Manuale utente e istruzioni gratuiti

Marca	Bavaria by Einhell
Modello	BAS 24 S
Tipo di prodotto	Trapano-avvitatore a batteria
Alimentazione	Batteria 24 V (nichel-cadmio)
Tensione del motore	24 V=
Velocità a vuoto	0-400 / 0-1150 giri/min (2 velocità)
Coppia di rotazione	17 livelli regolabili
Capacità del mandrino	2 a 13 mm
Foratura a percussione	Sì
Senso di rotazione	Destra e sinistra
Peso	2,3 kg
Livello di pressione sonora (LPA)	72 dB(A)
Livello di potenza sonora (LWA)	82 dB(A)
Vibrazione (a_w)	<2,5 m/s²
Tensione di rete del caricabatterie	230 V - 50 Hz
Corrente di carica	2 A
Contenuto della confezione	Trapano-avvitatore, batteria intercambiabile, caricabatterie, custodia
Garanzia	2 anni
Manutenzione	Pulire con un panno asciutto; proteggere dall'umidità
Sicurezza	Indossare occhiali protettivi; non esporre alla pioggia

Domande frequenti - BAS 24 S Bavaria by Einhell

Come caricare la batteria per la prima volta?

Prima del primo utilizzo, la batteria deve essere caricata completamente con il caricabatterie in dotazione. La batteria raggiunge la sua capacità massima dopo circa cinque cicli di carica e scarica.

Qual è l'autonomia della batteria?

L'autonomia dipende dall'uso. Le batterie al nichel-cadmio si scaricano anche quando non vengono utilizzate, pertanto si consiglia di ricaricarle regolarmente.

Come regolare la coppia di rotazione?

Ruotare la rotella di regolazione della coppia (fig. 1) su uno dei 17 livelli. La coppia dipende dal materiale e dalla dimensione della vite. Uno scatto rumoroso indica che la coppia è stata raggiunta.

Come passare dalla foratura alla foratura a percussione?

Per la foratura, posizionare la rotella anteriore sul simbolo 'Trapano'. Per la foratura a percussione, posizionarla sul simbolo 'Martello' e impostare la coppia su 'Trapano'.

Come cambiare la velocità?

Utilizzare l'interruttore di velocità (fig. 3) per passare tra le due gamme (0-400 o 0-1150 giri/min). Commutare solo quando l'apparecchio è fermo.

Come cambiare il senso di rotazione?

Utilizzare l'interruttore del senso di rotazione (fig. 4) sopra l'interruttore di accensione/spegnimento. Commutare solo a motore fermo. La posizione centrale blocca l'interruttore.

Quali sono le precauzioni di sicurezza importanti?

Indossare occhiali protettivi, utilizzare indumenti adatti, evitare l'umidità e i liquidi infiammabili. Non gettare le batterie nel fuoco ed evitare il contatto con l'acido delle batterie.

Come pulire il trapano?

Pulire l'apparecchio con un panno asciutto. Proteggerlo dall'umidità e dalla polvere. Non utilizzare prodotti aggressivi.

Come smaltire le batterie usate?

Non gettare le batterie nei rifiuti domestici. Portarle a un punto di raccolta o rispedirle gratuitamente al servizio post-vendita ISC.

Cosa fare se la batteria non si carica?

Verificare che la presa sia sotto tensione e che i contatti siano puliti. Se il problema persiste, inviare il caricabatterie e la batteria al servizio post-vendita.

MANUALE UTENTE BAS 24 S Bavaria by Einhell

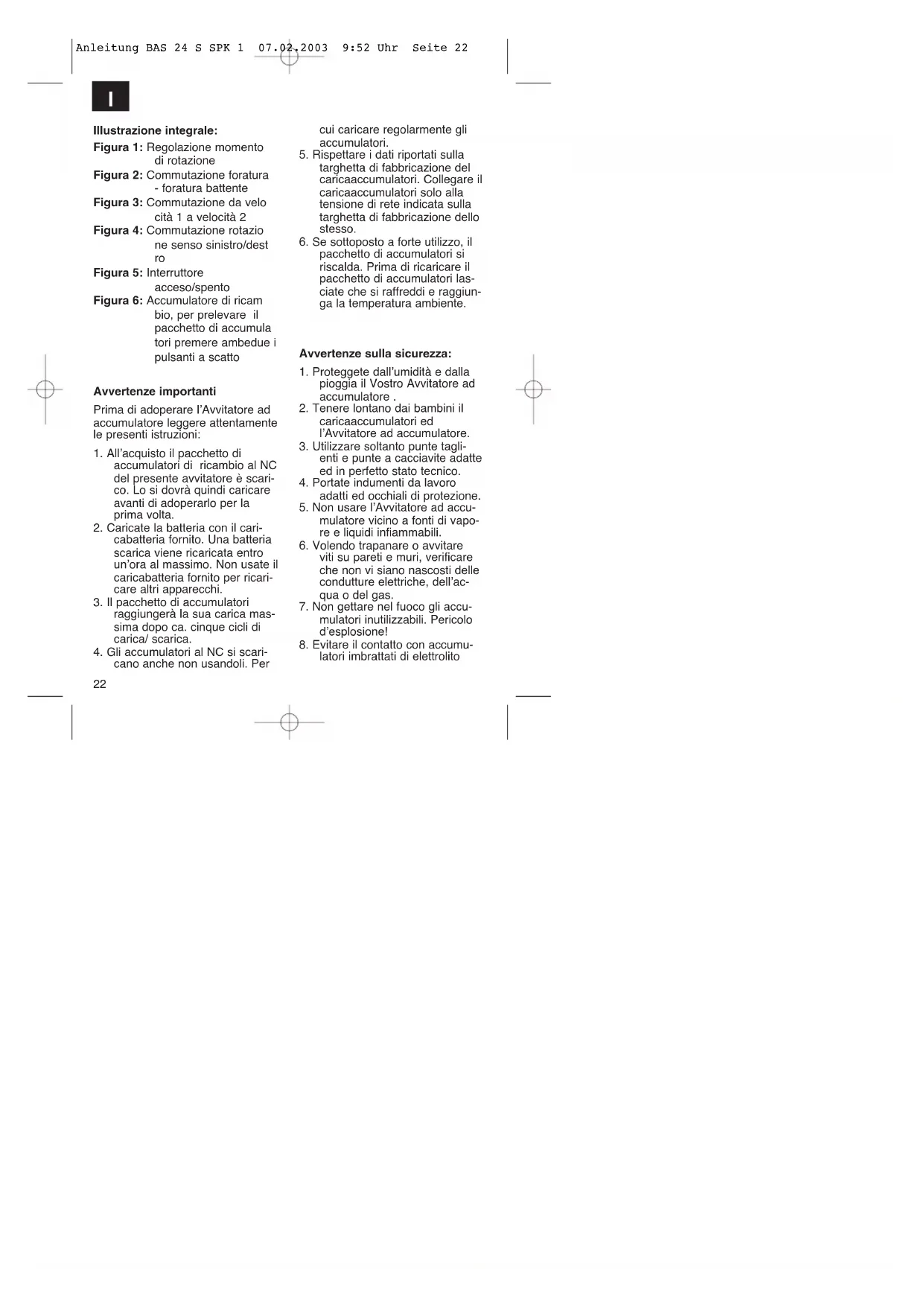

Illustrazione integrale:

Figura 1: Regolazione momento di rotazione

Figura 2: Commutazione foratura - foratura battente

Figura 3: Commutazione da velocità 1 a velocità 2

Figura 4: Commutazione rotazione senso sinistro/destro

Figura 5: Interruttore acceso/sp

Figura 6: Accumulatore di ricam bio, per prelevare il pacchetto di accumulatori premere ambedue i pulsanti a scatto

Avvertenze importanti

Prima di adoperare l'Avvitatore ad accumulatore leggere attentamente le presenti istruzioni:

1. All'acquisto il pacchetto di accumulatori di ricambio al NC del presente avvitatore è scarico. Lo si dovrà quindi caricare avanti di adoperarlo per la prima volta.
2. Caricate la batteria con il caricabatteria fornito. Una batteria scarica viene ricaricata entro un'ora al massimo. Non usate il caricabatteria fornito per ricaricare altri apparecchi.
3. Il pacchetto di accumulatori raggiungerà la sua carica massima dopo ca. cinque cicli di carica/ scarica.
4. Gli accumulatori al NC si scaricano anche non usandoli. Per

cui caricare regolarmente gli accumulatori.

1. Rispettare i dati riportati sulla targhetta di fabbricazione del carica accumulatori. Collegare il carica accumulatori solo alla tensione di rete indicata sulla targhetta di fabbricazione dello stesso.
2. Se sottoposto a forte utilizzo, il pacchetto di accumulatori si riscalda. Prima di ricaricare il pacchetto di accumulatori lasciate che si raffreddi e raggiunga la temperatura ambiente.

Avvertenze sulla sicurezza:

1. Proteggete dall'umidità e dalla pioggia il Vostro Avvitatore ad accumulatore.
2. Tenere lontano dai bambini il carica accumulatori ed l'Avvitatore ad accumulatore.
3. Utilizzare soltanto punte taglienti e punte a cacciavite adatte ed in perfetto stato tecnico.
4. Portate indumenti da lavoro adatti ed occhiali di protezione.
5. Non usare l'Avvitatore ad accumulatore vicino a fonti di vapore e liquidi infiammabili.
6. Volendo trapanare o avvitare viti su pareti e muri, verificare che non vi siano nascosti delle condutture elettriche, dell'acqua o del gas.
7. Non gettare nel fuoco gli accumulatori inutilizzabili. Pericolo d'esplosione!
8. Evitare il contatto con accumulatori imbrattati di elettrolito

fuoriuscito. Se però ciò fosse già accaduto, lavare immediatamente con acqua e sapone la pelle colpita. Se l'acido dell'accumulatore dovesse penetrare in un occhio, sciacquare l'occhio con acqua pulita per almeno 10 minuti e consultare immediatamente il medico.

1. Proteggere da eventuali danni e da spigoli taglienti il caricaac- cumulatori ed il cordone. Fare immediatamente sostituire da uno specialista elettricista i cavi elettrici danneggiati.
2. Verificate che il Vostro attrezzo non presenti danni. Fare effettuare da uno specialista elettricista i danni eventualmente constatati.
3. Fare attenzione che i contatti elettrici del pacchetto di accumulatori al NC non vengano a contatto con altri oggetti metallici, ad es. chiodi o viti. In tal caso sussiste pericolo di cortocircuitaggio!

Messa in funzione:

Come caricare l'accumulatore

1. Verificare che la tensione indicata sulla targhetta del modello corrisponda alla tensione di rete disponibile. Inserire il carica accumulatori nella presa di corrente.

2. Tirare fuori dal manico il pacchetto di accumulatori (figura 5), agendo sui tasti d'arresto scattanti laterali.

3. Inserite la batteria nel caricabatteria. Il diodo luminoso rosso segnala che la batteria viene ricaricata. Il diodo luminoso verde segnala che la procedura di ricarica è terminata. Il tempo necessario per la ricarica è di 1 ora in caso di batteria scarica. Mentre viene ricaricata la batteria si può riscaldare un po', ma ciò è del tutto normale.

Se non fosse possibile caricare il pacchetto di accumulatori, verificate che

• la presa di corrente disponga della tensione di rete richiesta
• i contatti del carica accumulatori abbiano un contatto elettrico perfetto.

Se malgrado tutto non fosse ancor possibile caricare gli accumulatori, Vi preghiamo di fare pervenire al nostro Servizio clientela quanto segue

● carica accumulatori
- pacchetto di accumulatori.

Allo scopo di prolungare la longevità del pacchetto di accumulatori, dovreste provvedere a tempestivamente ricaricare il pacchetto di accumulatori al NC, fatto comunque necessario dopo aver constatato che la potenza dell'Avvitatore ad accumulatore diminuisce.

Non scaricare completamente il pacchetto di accumulatori. Ciò

comporterebbe un guasto a code- sto pacchetto di accumulatori al NC.

Regolazione del momento di rotazione(figura 1)

Il momento di rotazione dell'Avvitatore ad accumulatore Einhell è meccanicamente regolabile tramite un dispositivo a 17 stadi. Il momento di rotazione relativo ad una determinata misura di vite, scelto sull'anello di regolazione (figura 1). Il momento di rotazione dipende da più fattori:

• da tipo e durezza del materiale da sottoporre a lavorazione
  ● da tipo e lunghezza delle viti da utilizzare
• dai requisiti richiesti al collega mento a vite da effettuare.

Il raggiungimento del momento di rotazione è segnalato mediante disinnesto cricchettante dell'innesto stesso.

Commutazione foratura - foratura battente (Fig. 2)

Per eseguire una foratura portate la ghiera anteriore sul simbolo „trapano“. Per eseguire una foratura a percussione portate la ghiera anteriore sul simbolo „martello“ e la ghiera per la regolazione della coppia di serraggio sul simbolo „trapano“.

Commutazione da velocità 1 a velocità 2 (Fig. 3)

A seconda della posizione del commutatore potete lavorare con un numero di giri più alto o più basso. Per evitare danni al cambio, la commutazione della velocità deve avvenire soltanto ad apparecchio fermo.

Trapanatura

Per eseguire una trapanatura portate l'anello di regolazione momento di rotazione sull'ultima posizione "Bohren", trapanatura, (figura 1). In tale posizione l'innesto slittante è disattivato.

Commutadirezione di rotazione (figura 4)

Azionando il selettore scorrevole sopra all'interruttore acceso/spento potete regolare il senso di rotazione dell'Avvitatore ad accumulatore, proteggendo allo stesso tempo l'Avvitatore ad accumulatore contro un avviamento involontario. Per evitare di danneggiare la trasmissione, il senso di rotazione dovrebbe essere regolato con attrezzo fermo. Se il selettore scorrevole si trovasse in posizione centrale, in tal caso l'interruttore acceso/spento è bloccato.

Interruttore acceso/spento (figu-

ra 5)

Con l'interruttore acceso/spento si può progressivamente comandare il numero dei giri. Più che si preme l'interruttore e più aumenterà il numero di giri dell'Avvitatore ad accumulatore.

Avvitamento

Usate preferibilmente viti autocentranti (ad es. con intaglio a croce), che garantiscono un lavoro sicuro. Fate attenzione che le punte a cacciavite utilizzate corrispondano a forma e dimensioni delle rispettive viti. Effettuate la regolazione del momento di rotazione come descritto nelle istruzioni, corrispondentemente alle dimensioni della vite da usare.

Dati tecnici

Tensione alimentazione

motore 24 V =

Numero giri 0-400 / 0-1150 min ^-1

Momento di rotazione a 17 stadi

Rotazione sinistra/destra si

Apertura bocca mandrino porta- punta 2 - 13 mm

Tensione di carica

accumulatore 24 V =

Corrente di carica

accumulatoren 2 A

Tensione di rete per

caricaaccumulatori 230 V \~ 50 Hz

Livello di pressione

acustica LPA: 72 dB (A)

Livello di potenza

sonora LWA: 82 (A)

Vibrazione a_w <2,5 m/s ^2

Peso: 2,3 kg

Gli accumulatori inutilizzabili o gua-

sti non vanno gettati nella pattumiera Contribuite a tutelare l'ambiente. Il cadmio è velenoso. Fate pervenire alla Ditta ISC o ad un adeguato Centro di raccolta gli accumulatori inutilizzabili o guasti. Se non sapete dove si trova questo Centro di raccolta, rivolgeteVi all'Amministrazione comunale.

DK

Con riserva di apportare modifiche tecniche

Tekniske enchinger torbenoides

I periodo di garanzia inizia nel glomo dell'acquisto e dura 2 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componenti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.
