BRUGSANVISNING BAS 24 S Bavaria by Einhell

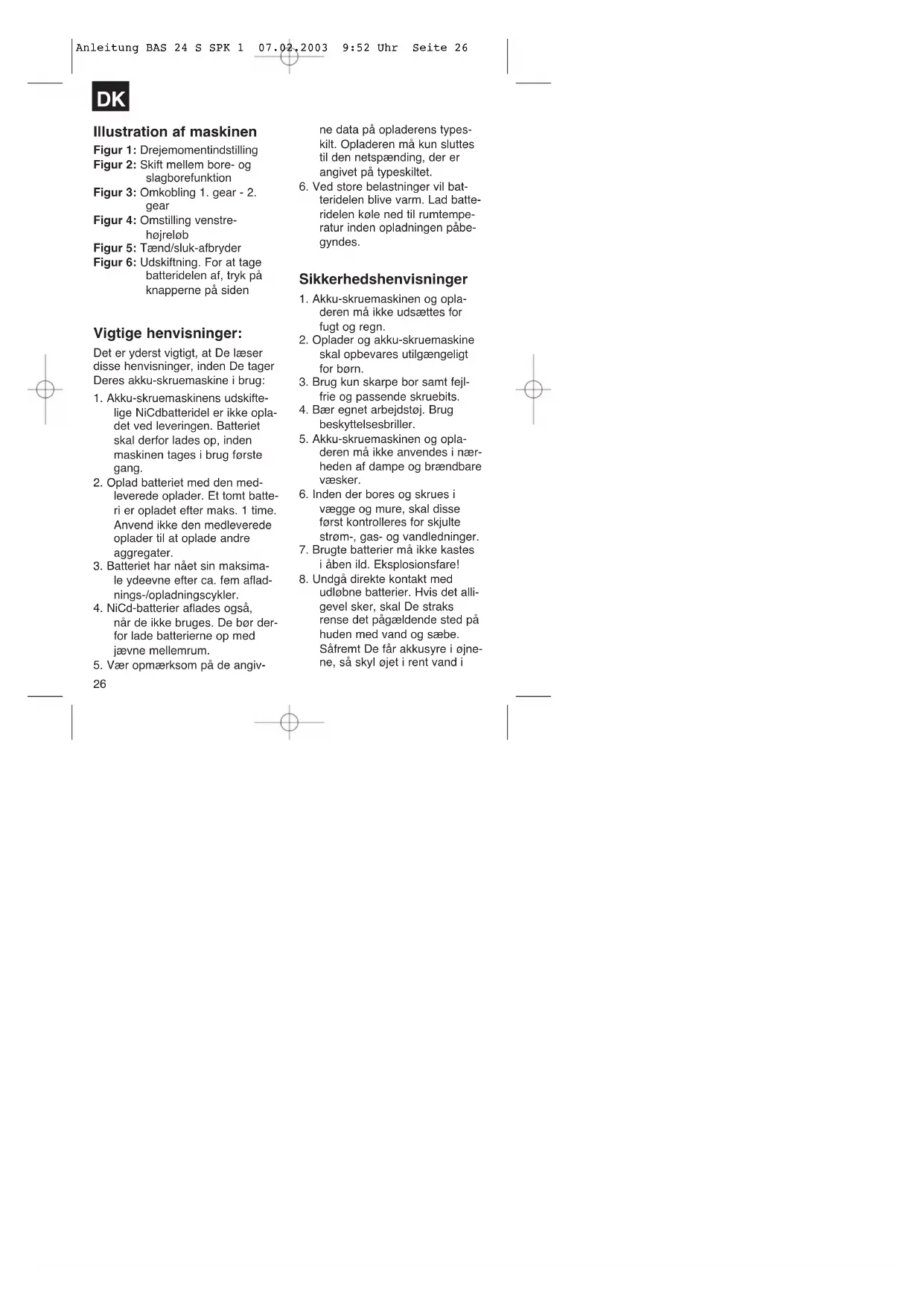

iNTERNATiONALES SERViCE CENTER GmbH Anleitung BAS 24 S SPK 1 07.02.2003 9:52 Uhr Seite 25Illustration af maskinen Figur 1: Drejemomentindstilling Figur 2: Skift mellem bore- og slagborefunktion Figur 3: Omkobling 1. gear - 2. gear Figur 4: Omstilling venstre- højreløb Figur 5: Tænd/sluk-afbryder Figur 6: Udskiftning. For at tage batteridelen af, tryk på knapperne på siden Vigtige henvisninger: Det er yderst vigtigt, at De læser disse henvisninger, inden De tager Deres akku-skruemaskine i brug:

1. Akku-skruemaskinens udskifte-

lige NiCdbatteridel er ikke opla- det ved leveringen. Batteriet skal derfor lades op, inden maskinen tages i brug første gang.

2. Oplad batteriet med den med-

leverede oplader. Et tomt batte- ri er opladet efter maks. 1 time. Anvend ikke den medleverede oplader til at oplade andre aggregater.

3. Batteriet har nået sin maksima-

når de ikke bruges. De bør der- for lade batterierne op med jævne mellemrum.

5. Vær opmærksom på de angiv-

ne data på opladerens types- kilt. Opladeren må kun sluttes til den netspænding, der er angivet på typeskiltet.

6. Ved store belastninger vil bat-

teridelen blive varm. Lad batte- ridelen køle ned til rumtempe- ratur inden opladningen påbe- gyndes. Sikkerhedshenvisninger

1. Akku-skruemaskinen og opla-

deren må ikke udsættes for fugt og regn.

2. Oplader og akku-skruemaskine

skal opbevares utilgængeligt for børn.

4. Bær egnet arbejdstøj. Brug

beskyttelsesbriller.

5. Akku-skruemaskinen og opla-

deren må ikke anvendes i nær- heden af dampe og brændbare væsker.

6. Inden der bores og skrues i

vægge og mure, skal disse først kontrolleres for skjulte strøm-, gas- og vandledninger.

7. Brugte batterier må ikke kastes

i åben ild. Eksplosionsfare!

8. Undgå direkte kontakt med

udløbne batterier. Hvis det alli- gevel sker, skal De straks rense det pågældende sted på huden med vand og sæbe. Såfremt De får akkusyre i øjne- ne, så skyl øjet i rent vand i

10. Beskyt opladeren og ledningen

mod beskadigelse og skarpe kanter. Beskadigede kabler skal straks skiftes ud af en elektriker.

11. Kontrollér Deres værktøj for

beskadigelser. Reparationer må kun udføres af en fag mand.

12. Sørg for, at NiCd-batteridelens

kontakter ikke kommer i berøring med andre metaldele som f.eks. søm og skruer. Der er risiko for kortslutning! Ibrugtagning: Opladning af NiCd-batte- riet

1. Sammenlign, om den netspæn-

ding, der er angivet på ttypes- kiltet, stemmer overens med den eksisterende netspænding. Sæt opladeren i stikdåsen.

2. Træk batteridelen ud af hånd

Den røde lysdiode signalerer, at batteriet oplades. Den grøn- ne lysdiode signalerer, at opladningen er afsluttet. Opladningstiden er 1 time, når batteriet er tomt. Under oplad- ningen kan batteriet opvarmes noget, dette er dog normalt. Hvis det ikke skulle være muligt at oplade batteridelen, så kontrollér om der er netspænding på stikdåsen om kontakten på opladerens ladekontakter er fejlfri. Såfremt det stadig ikke er muligt at oplade batteridelen, bedes De sende opladeren og batteridelen til vores kundeservice. Af hensyn til batteridelens levetid bør De sørge for at genoplade NiCd-batteridelen i rette tid. Det er under alle omstændigheder nød- vendigt, når De konstaterer, at akku-skruemaskinen bliver stadig mindre effektiv. Batteridelen må aldrig aflades helt. Det medfører beskadigelse af NiCd-batteridelen! Drejemoment-indstilling (figur 1) Einhell-akku-skruemaskinen er udstyret med en 17 trins mekanisk drejemomentindstilling. Drejemomentet for en bestemt skruestørrelse indstilles på stillerin- gen (figur 1). Drejemomentet er afhængig af flere forskellige fakto- rer: hvilken type materiale, der skal bearbejdes, og dets hårdhed

Anleitung BAS 24 S SPK 1 07.02.2003 9:52 Uhr Seite 27 hvilken type skruer, der anven des, og deres længde hvilke krav, der stille til skruefor bindelsen. Når drejemomentet er nået, signali- seres dette af den lyd der frem- kommer, når koblingen går ud af indgreb. Skift mellem bore- og slagborefunktion (Fig. 2) Ved boring stilles forreste stillering på symbolet „bor“. Ved slagboring stilles forreste stillering på symbo- let „hammer“ og stilleringen for momentindstilling på symbolet „bor“. Omkobling 1. gear - 2. gear (figur

Alt efter omkoblerens position kan De arbejde med et højere eller lavere omdrejningstal. For at undgå at gearet beskadiges, bør gearet kun omkobles under standsning. Boring Til boring skal De indstille stillerin- gen til dreje-momentet på sidste trin „Bor“ (figur 1). I trinnet boring er glidekoblingen ude af funktion. Under boringen har De det maksi- male drejemoment til rådighed. Kontakt til omstilling af omdrejningsretningen (figur 4) De kan indstille omdrejningsretnin- gen for akku-skruemaskinen med skydekontakten via tænd/sluk- afbryderen og samtidig sikre akku- skruemaskinen mod utilsigtet at blive tændt. De kan vælge mellem venstre- og højreløb. For at undgå beskadigelser af gearet, bør omdrejningsretningen kun stilles om, når maskinen står stille. Når skydekontakten er i midterstilling, så er tænd/sluk-afbryderen bloke- ret. Tænd/sluk-afbryder (figur 5) De kan styre omdrejningstallet trin- løst med tænd/sluk-afbryderen. Jo længere de trykker kontakten, desto højere er omdrejningstallet på akku-skruemaskinen. Skruning: Anvend helst skruer med selvcent- rering (f.eks. torx, krydskærv), hvorved arbejdet bliver mere sik- kert.Sørg for at bit og skrue passer sammen i form og størrelse. Udfør drejemomentindstillingen, som bes- krevet i vejledningen, så den pas- ser til skruens størrelse. Tekniske data

Drejemomen t17 trin Højre-venstre-løb ja Spændvidde borepatron 2 -13 mm Ladespænding akku 24 V = Ladestrøm akku 2 A Netspænding oplader 230 V ~ 50 Hz Lydtryksstyrke LPA: 72 dB (A) Lydeffektstyrke LWA: 82 dB (A) Vibration a

Vægt: 2,3 kg Brugte og defekte batterier hører ikke til blandt det almindelige hus- holdningsaffald. Tænk på miljøet. Cadmium er giftigt. Brugte og defekte batterier kan enten sendes gratis til firmaet ISC, som så sørger for den korrekte bortskaffelse, eller de kan afleveres i de dertil beregne batteriindsamlingskasser. Hvis De ikke ved, hvor der er sådanne ind- samlingskasser, bør De forhøre Dem herom hos de kommunale myndigheder.
