Caractéristiques techniques	Détails
Format de la carte mère	ATX
Socket	LGA 1151
Chipset	Intel B150
Support des processeurs	Processeurs Intel Core de 6ème génération
RAM maximale supportée	64 Go
Type de RAM	DDR4
Slots RAM	4 x DIMM
Ports SATA	6 x SATA 6 Gb/s
Ports USB	USB 3.0 et USB 2.0
Slots d'extension	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
Audio intégré	Realtek ALC887
Utilisation	Idéale pour les configurations bureautiques et multimédia
Maintenance	Vérifier régulièrement les mises à jour du BIOS
Sécurité	Protection contre les surtensions et court-circuits
Informations générales	Compatible avec Windows 10 et Linux

FOIRE AUX QUESTIONS - B150 Combo ASROCK

Quels types de processeurs sont compatibles avec la carte mère ASROCK B150 Combo ?

La carte mère ASROCK B150 Combo est compatible avec les processeurs Intel de la série Skylake et Kaby Lake utilisant un socket LGA 1151.

Comment mettre à jour le BIOS de la carte mère ASROCK B150 Combo ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK, copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu BIOS pour utiliser l'outil de mise à jour.

Quelle est la capacité maximale de RAM supportée par la carte mère ASROCK B150 Combo ?

La carte mère ASROCK B150 Combo supporte jusqu'à 64 Go de mémoire RAM DDR4.

Quels sont les ports d'extension disponibles sur la carte mère ASROCK B150 Combo ?

La carte mère ASROCK B150 Combo dispose de 1 slot PCIe 3.0 x16, 2 slots PCIe 2.0 x1, et 1 slot PCI.

Comment résoudre un problème de démarrage de la carte mère ASROCK B150 Combo ?

Vérifiez que tous les câbles sont correctement connectés, retirez et réinsérez les barrettes de RAM, et assurez-vous que le processeur est correctement installé. Si le problème persiste, essayez de réinitialiser le BIOS.

La carte mère ASROCK B150 Combo supporte-t-elle le SLI ou le CrossFire ?

La carte mère ASROCK B150 Combo ne supporte pas le SLI, mais elle prend en charge le CrossFire pour les cartes graphiques AMD.

Quel type d'alimentation est recommandé pour la carte mère ASROCK B150 Combo ?

Il est recommandé d'utiliser une alimentation ATX avec une puissance d'au moins 400W pour garantir un fonctionnement stable.

Comment installer un disque dur sur la carte mère ASROCK B150 Combo ?

Connectez le disque dur à l'un des ports SATA de la carte mère à l'aide d'un câble SATA, puis branchez l'alimentation du disque dur. Assurez-vous de configurer le disque dans le BIOS si nécessaire.

Y a-t-il un support pour les disques SSD M.2 sur la carte mère ASROCK B150 Combo ?

Oui, la carte mère ASROCK B150 Combo dispose d'un slot M.2 pour les disques SSD au format M.2 SATA.

Comment vérifier la température de la carte mère ASROCK B150 Combo ?

Vous pouvez vérifier la température de la carte mère dans le BIOS, où vous trouverez des informations sur la température du système et des composants.

MODE D'EMPLOI B150 Combo ASROCK

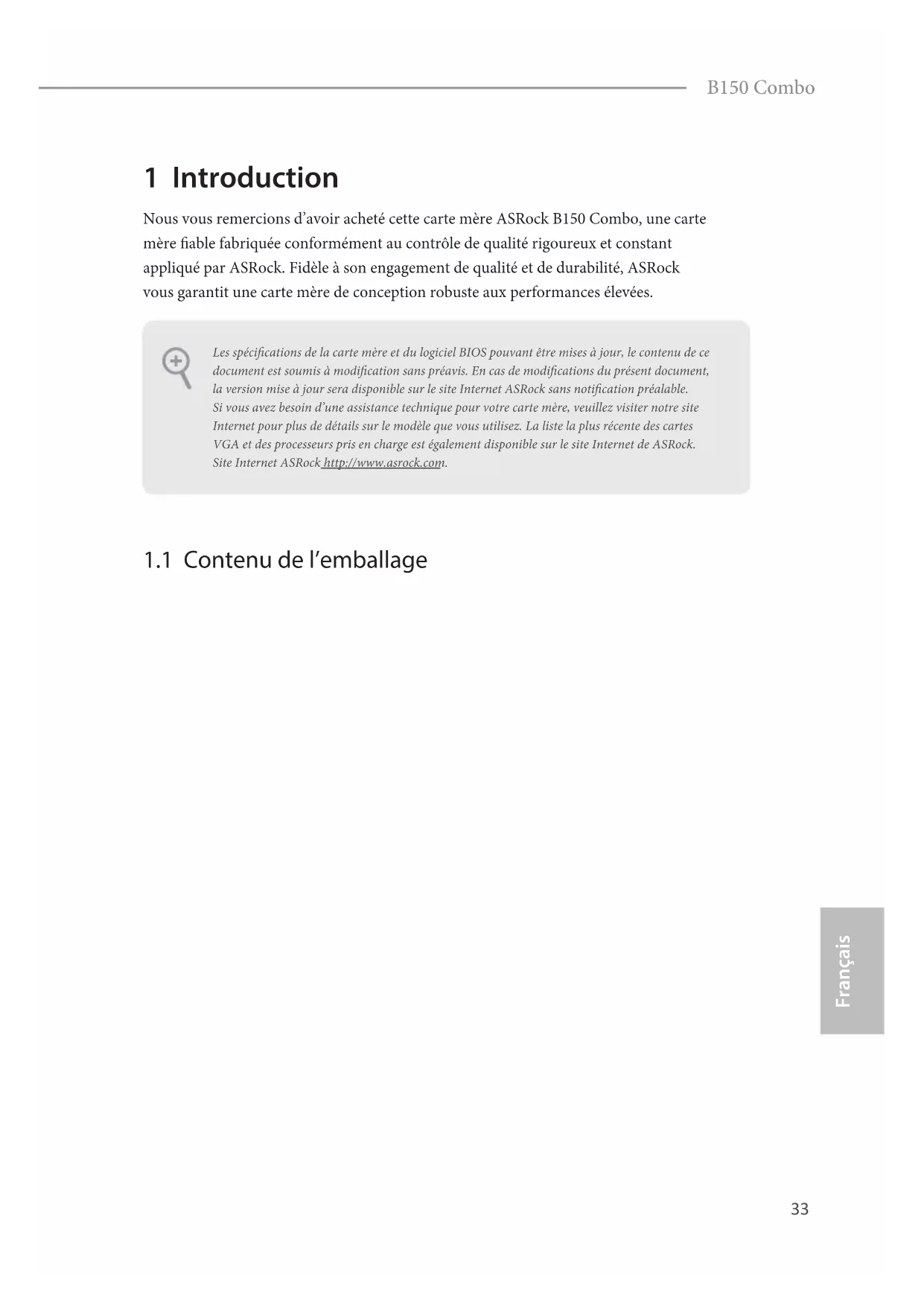

Français B150 Combo 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock B150 Combo, une carte mère able fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

1.1 Contenu de l’emballage

• Carte mère ASRock B150 Combo (facteur de forme ATX)

• 2 x câbles de données Serial ATA (SATA) (Optionnel)

• 1 x panneau de protection E/S Les spécications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modication sans préavis. En cas de modications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.34 Français

• Facteur de forme ATX

• Conception à condensateurs solides Processeur

• Prend en charge les processeurs 6

génération Intel® Core

• Alimentation à 10 phases

• Prend en charge les mémoires sans tampon non ECC DDR4 2133

• Capacité max. de la mémoire système : 32Go

• Contacts dorés 15 sur fentes DDR4 DIMM

• 4 x fentes DIMM DDR3/DDR3L

• Prend en charge les mémoires sans tampon non ECC

DDR3/DDR3L 1866(OC)/1600/1333/1066

• Prend en charge 2 modules mémoire DDR3/DDRL3 jusqu’à 1866(OC), et 4 modules mémoire DDR3/DDRL3 jusqu’à

• * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)

• Capacité max. de la mémoire système : 64Go Fente d’expansion

• Les cartes PCI nécessitant un décodage soustractif ne sont pas prises en charge.

• La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.35 Français B150 Combo

• Double sortie graphique: Prend en charge les ports HDMI et DVI-D via contrôleurs d’achage indépendants

• Prend en charge la technologie HDMI avec résolution maximale de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

• Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz

• Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI (un écran compatible HDMI est requis)

• Prend en charge les codecs multimédias accélérés:

• Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)

• Compatible audio Blu-ray Premium

• Protection contre les surtensions (Protection complète contre les pics ASRock)

• Capuchons ELNA Audio Réseau

• Prend en charge la fonction Wake-On-LAN

• Protection contre les orages/décharges électrostatiques (Protection complète contre les pics ASRock)

• Prend en charge la fonction d’économie d’énergie Ether- net 802.3az

• Prend en charge PXE Connectique du panneau arrière

• 2 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

• 4 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)

• Connecteurs jack audio HD : Haut-parleur latéral / haut- parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone Stockage

• 6 x connecteurs SATA3 6,0 Go/s, compatibles NCQ, AHCI et «Hot Plug» Connecteur

• 1 x embase pour port COM

• 1 x prise DEL d’alimentation et haut-parleur

• 2 x connecteurs pour ventilateur de processeur (4 broches) (contrôle de vitesse de ventilateur intelligent)

• 3 x connecteurs pour ventilateur du châssis (4 broches) (con- trôle de vitesse de ventilateur intelligent)

• 1 x connecteur d’alimentation ATX 24 broches

• 1 x connecteur d’alimentation 12V 8 broches

• 1 x connecteur audio panneau frontal

• 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock))

• 1 x embase USB 3.0 (2 ports USB 3.0 pris en charge) (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) Caractéris- tiques du BIOS

• BIOS UEFI AMI 128Mo avec prise en charge d’interface graphique multilingue

Surveil- lance du matériel

• Détection de la température du processeur/châssis

• Tachéomètre ventilateur processeur/châssis

• Ventilateur silencieux processeur/châssis (réglage automatique de la vitesse du ventilateur du châssis d’après la température du processeur)37 Français B150 Combo

• Contrôle simultané des vitesses des ventilateurs processeur/ châssis

• Pour installer Windows® 7, un disque d'installation modié avec les pilotes xHCI intégrés au chier ISO est requis. Reportez-vous à la page 138 pour des instructions plus détaillées.

• Pour le pilote mis à jour pour Windows® 10, veuillez visiter le site Web d'ASRock pour plus de détails: http://www.asrock.com Certica- tions

• ErP/EuP Ready (alimentation ErP/EuP ready requise) Il est important de signaler que l’overcloking présente certains risques, incluant des modi- cations du BIOS, l’application d’une technologie d’overclocking déliée et l’utilisation d’outils d’overclocking développés par des tiers. La stabilité de votre système peut être aectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L’overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l’overclocking.

• pour des informations détaillées de nos produits, veuillez visiter notre site: http://www.asrock.com38 Français

1.3 Conguration des cavaliers (jumpers)

L’illustration ci-dessous vous renseigne sur la conguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est «court- circuité». Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est «ouvert». L’illustration représente un cavalier à 3 broches dont les broches 1 et 2 sont «court-circuitées» si un capuchon de cavalier est posé sur ces 2 broches. Cavalier Clear CMOS (CLRMOS1) (voir p.1, No. 18) CLRMOS1 vous permet d’eacer les donnés de la CMOS. Pour eacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d’alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRMOS1 pendant 5 secondes. Toutefois, n’eacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d’eacer les données CMOS après une mise à jour du BIOS, vous devez tout d’abord redémarrer le système, puis l’éteindre avant de procéder à l’eacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et prol de l’utilisateur seront uniquement eacés en cas de retrait de la pile de la CMOS. Fonction Clear CMOS Par défaut39 Français B150 Combo

1.4 Embases et connecteurs de la carte mère

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No.14) Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d’état du système présents sur le châssis sur cette embase en respectant la conguration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (bouton d’alimentation): pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise en marche. RESET (bouton de réinitiélisation): pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de dysfonctionnement au démarrage. PLED (LED d’alimentation du système) : pour brancher le témoin d’état de l’alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5). HDLED (LED d’activité du disque dur) : pour brancher le témoin LED d’activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données. La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d’un bouton de mise en marche, bouton de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les ls et les broches. Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.40 Français Prise DEL d’alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 15) Veuillez brancher la DEL d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur. Connecteurs Serial ATA3 (SATA3_0: voir p.1, No. 8) (SATA3_1: voir p.1, No. 10) (SATA3_2: voir p.1, No. 9) (SATA3_3: voir p.1, No. 11) (SATA3_4: voir p.1, No. 15) (SATA3_5: voir p.1, No. 14) Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s. Embases USB 2.0 (USB_9_10 à 9broches) (voir p.1, No. 17) (USB_11_12 à 9 broches) (voir p.1, No. 16) Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports. Embases USB 3.0 (USB_5_6 à 19 broches) (voir p.1, No. 6) En plus des six ports USB 3.0 sur le panneau E/S, cette carte mère est dotée d’une embase supplémentaire. Cette embase USB 3.0 peut prendre en charge deux ports.

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+41 Français B150 Combo Embase audio du panneau frontal (HD_AUDIO1 à 9 broches) (voir p.1, No. 22) Cette embase sert au branchement des appareils audio au panneau audio frontal. Connecteurs du ventila- teur du châssis (CHA_FAN1 à 4 broches) (voir p.1, No. 19) (CHA_FAN2 à 4 broches) (voir p.1, No. 7) (CHA_FAN3 à 4 broches) (voir p.1, No. 4) Veuillez brancher les câbles du ventilateur sur les connecteurs du ventilateur, puis reliez le l noir à la broche de mise à terre. J_SENSE OUT2_L

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET

1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection de la che),

mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre manuel et dans le manuel du châssis pour installer votre système.

2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau

frontal en procédant comme suit : A. branchez Mic_IN (MIC) sur MIC2_L. B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L. C. branchez la mise à terre (GND) sur mise à terre (GND). D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC’97. E. Pour activer le micro frontal, sélectionnez l’onglet «FrontMic» du panneau de contrôle Realtek et réglez le paramètre «Volume d’enregistrement».

FAN_VOLTAGE42 Français Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 23) (CPU_FAN2 à 4 broches) (voir p.1, No. 24) Cette carte mère est dotée d’un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broch- es. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. Connecteur d’alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 5) Cette carte mère est dotée d’un connecteur d’alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 13. Connecteur d’alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1) Cette carte mère est dotée d’un connecteur d’ali- mentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez eectuer les branchements sur la Broche 1 et la Broche 5. Embase pour port série (COM1 à 9 broches) (voir p.1, No. 21) Cette embase COM1 prend en charge un module de port série. Embase TPM (TPMS1 à 17 broches) (voir p.1, No. 20) Ce connecteur prend en charge un module TPM (Trusted Platform Module – Module de plateforme sécurisée), qui permet de sauve- garder clés, certicats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l’in- tégrité de la plateforme. FAN_VOLTAGE GND
