MANUALE UTENTE B150 Combo ASROCK

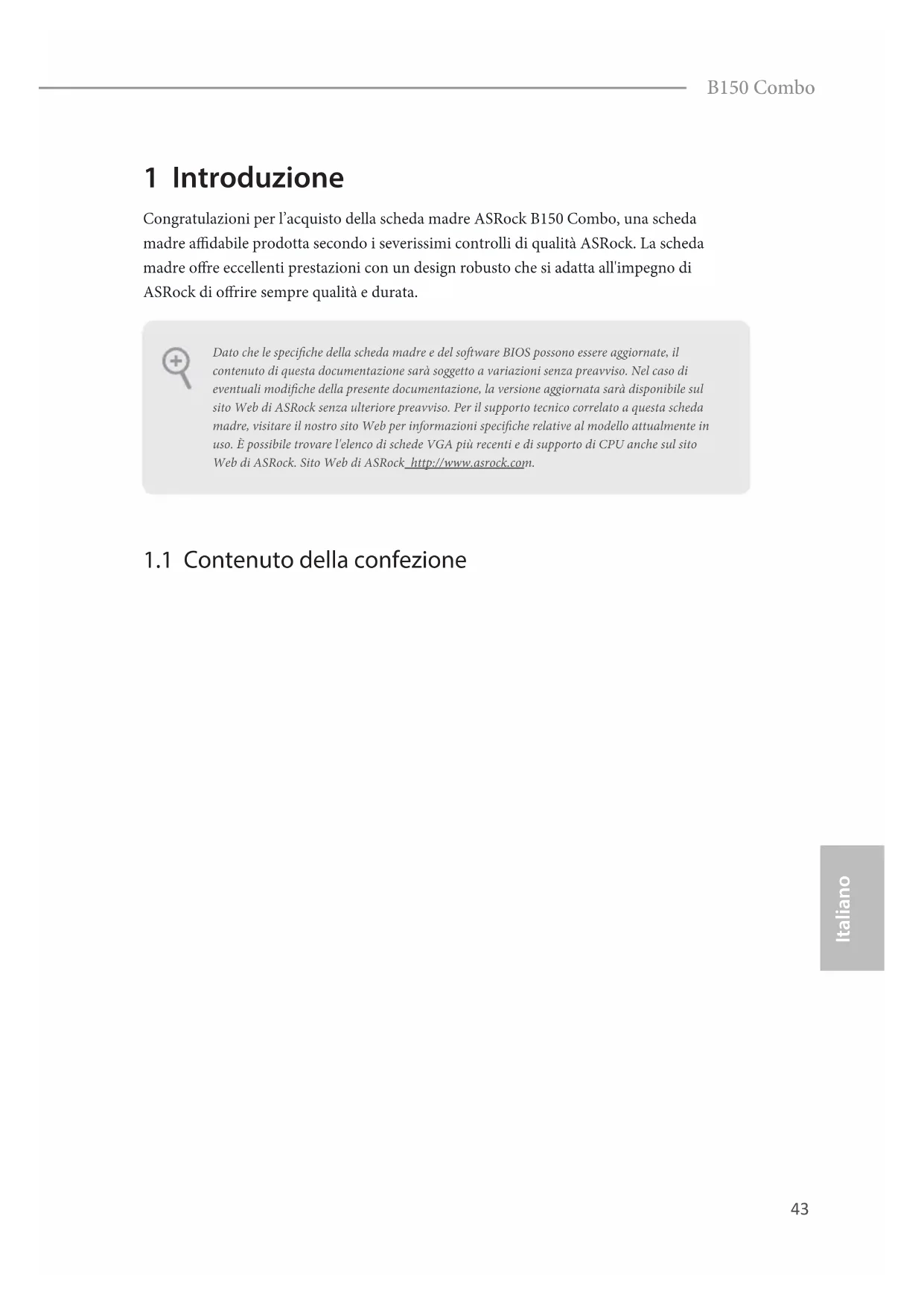

Italiano B150 Combo 1 Introduzione Congratulazioni per l’acquisto della scheda madre ASRock B150 Combo, una scheda madre adabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre ore eccellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di orire sempre qualità e durata.

1.1 Contenuto della confezione

• Scheda madre ASRock B150 Combo (Form Factor ATX)

• Guida rapida di installazione B150 Combo ASRock

• CD di supporto B150 Combo ASRock

• 2 x cavi dati Serial ATA (SATA) (opzionali)

• 1 x mascherina metallica posteriore I/O Dato che le speciche della scheda madre e del soware BIOS possono essere aggiornate, il contenuto di questa documentazione sarà soggetto a variazioni senza preavviso. Nel caso di eventuali modiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni speciche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.44 Italiano

• Fattore di forma ATX

• Design condensatore solido CPU

• Tecnologia con memoria DDR4/DDR3/DDR3L a doppio canale

• Capacità max. della memoria di sistema: 32 GB

• Supporto di XMP (Extreme Memory Prole) Intel® 2.0

• Contatti d’oro 15 negli alloggi DDR4 DIMM

• Supporto di 2 moduli di memoria DDR3/DDR3L ni a 1866 (OC) e di 4 moduli di memoria DDR3/DDR3L no a 1333

• Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/)

• Capacità max. della memoria di sistema: 64GB Alloggio d’espan- sione

• 2 x Alloggi PCI Express 3.0 x16 (PCIE2:Modalità x16:PCIE4:modalità x4)

• Non sono supportate le schede PCI che necessitano di decodica sottrattiva.

• La videograca integrata della scheda video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.

• Doppia uscita graca: Supporto di porte DVI-D e HDMI tramite controller display indipendenti

• Supporta HDMI con risoluzione max. no a 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

• Supporta DVI-D con una risoluzione max. no a 1920 x 1200 a 60 Hz

• Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con porta HDMI (è necessario un monitor compatibile HDMI)

• Supporto accelerazione codec multimediale: HEVC, VP8, VP9

• Supporto di HDCP con le porte DVI-D e HDMI

• Supporto di riproduzione Full HD 1080p Blu-ray (BD) con le porte DVI-D e HDMI Audio

• Supporto protezione da sovratensione (protezione completa ASRock dai picchi di corrente)

• Supporto la protezione da fulmini/scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)

• 2 x Porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 4 x Porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x collettore porta COM

• 1 x Connettore LED alimentazione e altoparlante

• 1 x connettore alimentazione ATX 24 pin

• 1 x Connettore alimentazione 12V 8-pin

• 1 x connettore audio pannello frontale

• 2 x Collettori USB 2.0 (supporto di 4 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente))

• 1 x Collettore USB 3.0 (supporta 2 porte USB 3.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) Funzionalità BIOS

• AMI UEFI Legal BIOS 128Mb con interfaccia di supporto multilingue

• Eventi di riattivazione conformi a ACPI 1.1

• Supporto SMBIOS 2.3.1

• Regolazione multipla tensione CPU, GT_CPU, DRAM,

• Tachimetro ventola CPU/telaio

• Ventola silenziosa CPU/telaio (regolazione automatica velocità in base alla temperatura della CPU)

• Ventola CPU/telaio con controllo di varie velocità

• Per installare Windows® 7, è necessario un disco di installazione modicato con i driver xHCI integrati nel le ISO. Fare riferimen- to a pagina 138 per altre istruzioni dettagliate.

• Per il driver aggiornato di Windows® 10, visitare il sito ASRock all’indirizzo: http://www.asrock.com Certicazioni

• ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può inuenzare la stabilità del sistema o perno provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

• Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com48 Italiano

1.3 Impostazione jumper

L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati" quando un cappuccio del jumper è posizionato su questi 2 pin. Jumper per azzerare la CMOS (CLRMOS1) (vedere pag. 1, n. 18) CLRMOS1 permette si azzerare i dati nella CMOS. Per azzerare e reimpostare i parametri del sistema alla congurazione predenita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Attendere 15 secondi, quindi usare un cappuccio jumper per cortocircuitare il pin 2 ed il pin 3 su CLRMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il sistema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il prolo predenito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS. Azzerare la CMOS predenito49 Italiano B150 Combo

1.4 Header e connettori sulla scheda

Header sul pannello del sistema (PANEL1 a 9 pin) (vedere pag. 1, n. 14) Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su questo header secondo la seguente assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (interruttore di alimentazione): collegare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. È possibile congurare il modo in cui spegnere il sistema utilizzando l'interruttore dell'alimentazione. RESET (interruttore di reset): collegare all'interruttore di reset sul pannello anteriore dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad eseguire un normale riavvio. PLED (LED alimentazione del sistema): collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova nello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova nello stato di sospensione S4 o quando è spento (S5). HDLED (LED di attività disco rigido): collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è acceso quando il disco rigido sta leggendo o scrivendo dati. Il design del pannello anteriore può cambiare a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interruttore di alimentazione, interruttore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del lo e le assegnazioni del pin corrispondano correttamente. Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.50 Italiano Connettore LED alimentazione e altoparlante (SPK_PLED1 7 pin) (vedere pag. 1, n. 15) Collegare i LED alimen- tazione e l’altoparlante a questo connettore. Connettori Serial ATA3 (SATA3_0: vedere pag. 1, n. 8) (SATA3_1: vedere pag. 1, n. 10) (SATA3_2: vedere pag. 1, n. 9) (SATA3_3: vedere pag. 1, n. 11) (SATA3_4: vedere pag. 1, n. 15) (SATA3_5: vedere pag. 1, n. 14) Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archiviazione interna, con una velocità di trasferimento dati no a 6,0 Gb/s. Header USB 2.0 (USB_9_10 a 9 pin) (vedere pag. 1, n. 17) (USB_11_12 a 9 pin) (vedere pag. 1, n. 16) Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 può supportare due porte. Header USB 3.0 (USB_5_6 a 19 pin) (vedere pag. 1, n. 6) Oltre alle sei porte USB 3.0 del pannello I/O, questa scheda madre è dotata di un collettore. Questo connettore USB 3.0 può supportare due porte.

1. L'audio ad alta denizione supporta le funzioni Jack sensing, ma il lo del pannello sullo

chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.

2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore

seguendo le fasi di seguito: A. Collegare Mic_IN (MIC) a MIC2_L. B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L. C. Collegare Ground (GND) a Ground (GND). D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC’97. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo Realtek e regolare il “Volume di registrazione”.

FAN_VOLTAGE52 Italiano Connettori della ventola della CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 23) (CPU_FAN2 a 4 pin) (vedere pag. 1, n. 24) Questa scheda madre è dotata di un connettore per la ventola della CPU (Ven- tola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3. Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 5) Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Per utilizzare un'ali- mentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13. Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1) Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 21) Questo header COM1 supporta un modulo di porta seriale. Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 20) Questo connettore supporta il sistema Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certicati digitali, password e dati. Un sistema TPM permette anche di potenziare la sicurezza della rete, di proteggere identità digitali e di garantire l'integrità della piatta- forma. FAN_VOLTAGE GND
