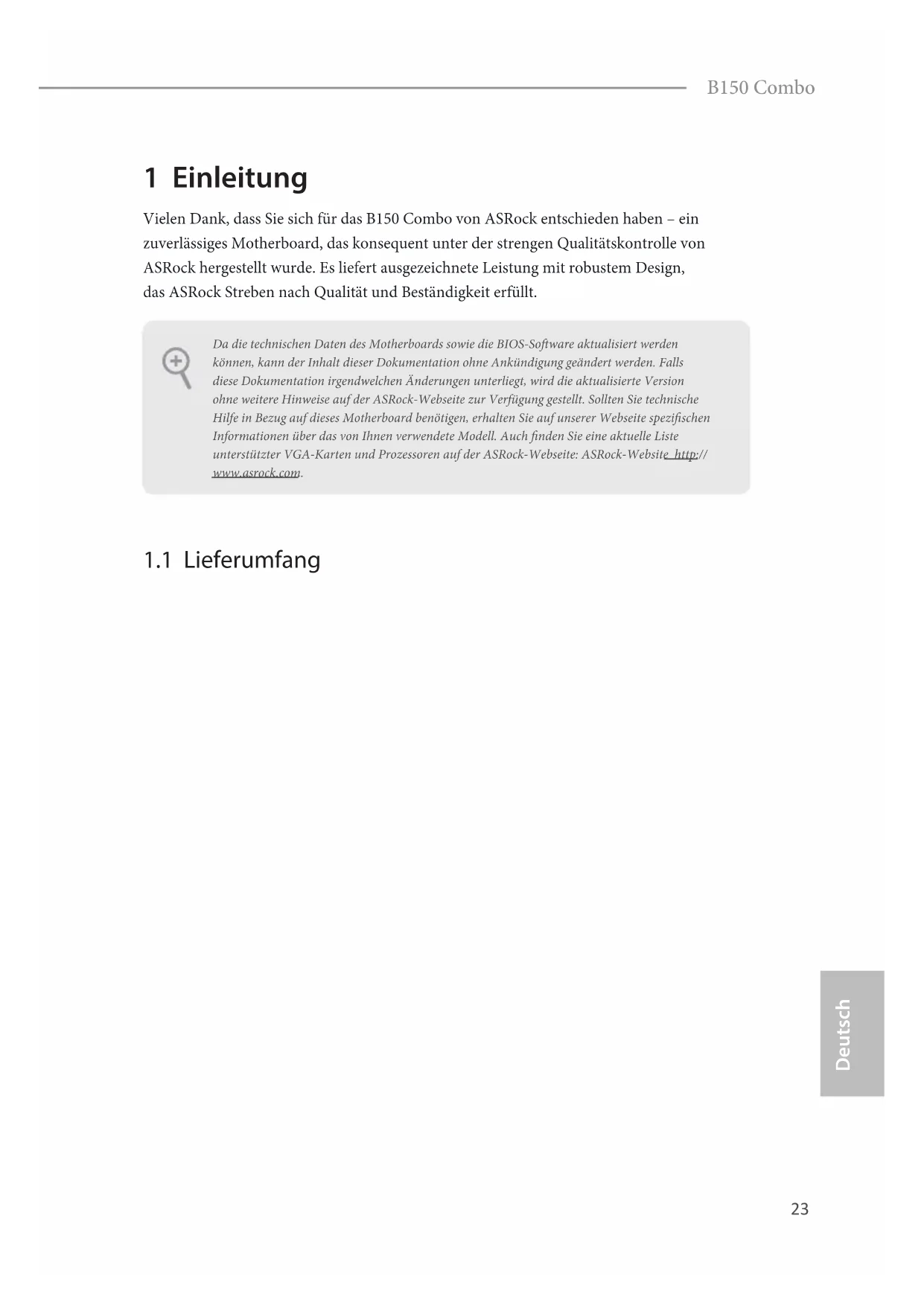

Deutsch B150 Combo 1 Einleitung Vielen Dank, dass Sie sich für das B150 Combo von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

• ASRock B150 Combo-Schnellinstallationsanleitung

• 1 x E/A-Blendenabschirmung Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezischen Informationen über das von Ihnen verwendete Modell. Auch nden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite: ASRock-Website http://www.asrock.com.24 Deutsch

1.2 Technische Daten

• Unterstützt die Prozessoren Intel® Core

• 10-Leistungsphasendesign

• Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

• Unterstützt Intel® Small Business Advantage 4.0 Speicher

• Dualkanal-DDR4/DDR3/DDR3L-Speichertechnologie

• 2 x DDR4-DIMM-Steckplätze

• Unterstützt DDR4 2133 non-ECC, ungepuerter Speicher

• Systemspeicher, max. Kapazität: 32GB

• Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

• 15--Goldkontakt in DDR4 DIMM-Steckplätze

• 4 x DDR3/DDR3L-DIMM-Steckplätze

• Unterstützt DDR3/DDR3L 1866(OC)/1600/1333/1066 non- ECC, ungepuerter Speicher

• Unterstützt 2 x DDR3/DDR3L-Speichermodule bis 1866 (OC) und 4 x DDR3/DDR3L-Speichermodule bis 1333

• Weitere Informationen nden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/)

• Systemspeicher, max. Kapazität: 64GB Erweiter- ungssteck- platz

• 2 x PCI-Express 3.0-x16-Steckplätze (PCIE2:x16-Modus; PCIE4:x4-Modus)

• 2 x PCI-Express 3.0-x1-Steckplätze (Flexible PCIe)

• PCI-Karten, die eine subtraktive Dekodierung benötigen, werden nicht unterstützt.

• Unterstützt AMD Quad CrossFireX

und CrossFireX TM25 Deutsch B150 Combo Grakkarte

• Integrierte Intel® HD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

• Unterstützt integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit HEVC, AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru

• Max. geteilter Speicher: 1792 MB

• Dualer Grakkartenausgang Unterstützt DVI-D- und HDMI- Ports durch unabhängige Monitor-Controller

• Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

• Unterstützt DVI-D mit maximaler Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI- Port (konformer HDMI-Monitor erforderlich)

• Unterstützt beschleunigte Mediencodecs: HEVC, VP8, VP9

• Unterstützt HDCP mit DVI-D- und HDMI-Ports

• Unterstützt Blu-ray- (BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports Audio

• 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

• Unterstützt Überspannungsschutz (ASRock Full Spike Protection)

• Unterstützt Wake-On-LAN

• Unterstützt Blitzschutz/Schutz gegen elektrostatische Entla- dung (ASRock Full Spike Protection)

• Unterstützt energieezientes Ethernet 802.3az

• Unterstützt PXE Rückblende, E/A

• 1 x PS/2-Maus-/Tastaturanschluss

• 2 x USB 2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 4 x USB 3.0-Ports (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)

• HD-Audioanschlüsse: Seitlicher Lautsprecher / Hinterer Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher /Mikrofon Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt NCQ, AHCI und Hot-Plugging Anschluss

• 1 x COM-Anschluss-Stileiste

• 1 x Betrieb-LED- und Lautsprecher-Stileiste

• 2 x CPU-Lüeranschlüsse (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

• 3 x Gehäuselüeranschlüsse (4-polig) (intelligente Lüergeschwindigkeitssteuerung)

• 1 x 24-poliger ATX-Netzanschluss

• 2 x USB 2.0-Stileisten (unterstützen 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection))

• 1 x USB 3.0-Stileiste (unterstützt 2 USB 3.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) BIOS-Funktion

• 128-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehr- sprachiger grascher Benutzerschnittstellen

• ACPI 1.1-konforme Aufweckereignisse

• SMBIOS 2.3.1-Unterstützung

• CPU, GT_CPU, DRAM, VPPM, PCH 1,0V, VCCIO, VCCPLL, VCCSA Mehrfachspannungsanpassung27 Deutsch B150 Combo Hard- wareüberwa- chung

• CPU-/Gehäusetemperaturerkennung

• CPU-/Gehäuselüertachometer

• Lautloser CPU-/Gehäuselüer (automatische Anpassung der Gehäuselüergeschwindigkeit durch CPU- Temperatur)

• CPU-/Gehäuselüer-Mehrfachgeschwindigkeitssteuerung

• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore,

• Zur Installation des Windows® 7-Betriebssystems wird ein modiziertes Installationslaufwerk mit xHCI-Treibern in der ISO-Datei benötigt. Detaillierte Anweisungen nden Sie auf Seite 138.

• Einzelheiten zum aktualisierten Windows® 10-Treiber entnehmen Sie bitte der ASRock-Webseite: http://www.asrock.com Zertizierungen

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursa- cht wurden.

• Detaillierte Produktinformationen nden Sie auf unserer Webseite: http://www.asrock.com28 Deutsch

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist. CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, Nr. 18) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS- Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Standard29 Deutsch B150 Combo

1.4 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 14) Verbinden Sie Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre- cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind. Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen.30 Deutsch Betrieb-LED- und Lautsprecher-Stileiste (7-polig, SPK_PLED1) (siehe S. 1, Nr. 15) Bitte verbinden Sie die Be- trieb-LED des Gehäuses und den Gehäuselautsprecher mit dieser Stileiste. Serial-ATA-III-Anschlüsse (SATA3_0: siehe S. 1, Nr. 8) (SATA3_1: siehe S. 1, Nr. 10) (SATA3_2: siehe S. 1, Nr. 9) (SATA3_3: siehe S. 1, Nr. 11) (SATA3_4: siehe S. 1, Nr. 15) (SATA3_5: siehe S. 1, Nr. 14) Diese sechs SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsges chwindigkeit bis 6,0 Gb/s. USB 2.0-Stileisten (9-polig, USB_9_10) (siehe S. 1, Nr. 17) (9-polig, USB_11_12) (siehe S. 1, Nr. 16) Es gibt zwei Stileisten an diesem Motherboard. Jede USB 2.0-Stileiste kann zwei Ports unterstützen. USB 3.0-Stileisten (19-polig, USB_5_6) (siehe S. 1, Nr. 6) Neben sechs USB 3.0-Ports an der E/A-Blende bendet sich eine Stileiste an diesem Motherboard. Diese USB 3.0-Stileiste unterstützt zwei Ports.

IntA_PB_D+DummyIntA_PB_D- GND IntA_PB_SSTX+ GND IntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX-VbusVbus Vbus IntA_PA_SSRX-IntA_PA_SSRX+ GND IntA_PA_SSTX-IntA_PA_SSTX+ GND IntA_PA_D-IntA_PA_D+31 Deutsch B150 Combo Audiostileiste (Frontblende) (9-polig, HD_AUDIO1) (siehe S. 1, Nr. 22) Diese Stileiste dient dem Anschließen von Audiogeräten an der Frontblende. Gehäuselüeranschlüsse (4-polig, CHA_FAN1) (siehe S. 1, Nr. 19) (4-polig, CHA_FAN2) (siehe S. 1, Nr. 7) (4-polig, CHA_FAN3) (siehe S. 1, Nr. 4) Bitte verbinden Sie die Lüerkabel mit den Lüeranschlüssen; der schwarze Draht gehört zum Erdungskontakt. J_SENSE OUT2_L

MIC_RETPRESENCE# GND OUT2_R MIC2_R MIC2_L OUT_RET

1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der Audi-

ostileiste der Frontblende installieren: A. Mic_IN (Mikrofon) mit MIC2_L verbinden. B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden. C. Erde (GND) mit Erde (GND) verbinden. D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC’97-Audiopanel verbinden. E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikro- fon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnah- melautstärke)“ an.

FAN_VOLTAGE32 Deutsch CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 23) (4-polig, CPU_FAN2) (siehe S. 1, Nr. 24) Dieses Motherboard bietet einen 4-poligen CPU-Lüer- anschluss (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss (24-polig, ATXPWR1) (siehe S. 1, Nr. 5) Dieses Motherboard bietet einen 24-poligen ATX-Net- zanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kon- takt 13 an. ATX-12-V-Netzanschluss (8-polig, ATX12V1) (siehe S. 1, Nr. 1) Dieses Motherboard bietet einen 8-poligen ATX-12- V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netz- teils entlang Kontakt 1 und Kontakt 5 an. Serieller-Port-Stileiste (9-polig, COM1) (siehe S. 1, Nr. 21) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. TPM-Stileiste (17-polig, TPMS1) (siehe S. 1, Nr. 20) Dieser Anschluss unterstützt das Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zerti- kate, Kennwörter und Daten sicher auewahren kann. Ein TPM-Sys- tem hil zudem bei der Stärkung der Netzwerksicherheit, schützt dig- itale Identitäten und gewährleistet die Plattformintegrität. FAN_VOLTAGE GND FAN_SPEED
